МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 октября 2017 г.                                          №   2282

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 56013 «Счетчики газа ультразвуковые FLOWSIC500 CIS» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ЗИК» от 24 июля 2017 г. № 013-17 и № 014-17 приказываю:

• 1. Внести изменения в описание типа на счетчики газа ультразвуковые FLOWSIC500 CIS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57777-11, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 0130-13-2014 «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC500 CIS. Методика поверки» с изменением №1, утвержденным 17 июля 2017 г.

• 2. Переоформить свидетельство об утверждении типа № 56013 «Счетчики газа ультразвуковые FLOWSIC500 CIS», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57777-11, в связи с заменой документа на поверку. Распространить действие методики поверки МП 0130-13-2014 с изменением №1, утвержденным 17 июля 2017 г., на счетчики газа ультразвуковые FLOWSIC500 CIS, находящиеся в эксплуатации.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

(--------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

ст /и пня о о нификаи эн

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» октября 2017 г. №2282

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые FLOWSIC500 CIS

Счетчики газа ультразвуковые FLOWSIC500 CIS предназначены для измерений и вычислений объемного расхода, объема природного газа при рабочих и стандартных условиях.

Принцип действия счетчиков основан на измерении объемного расхода газа ультразвуковым методом: измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. Счетчик может быть оснащен вычислителем расхода и встроенными либо внешними датчиками давления и температуры при помощи которых счетчик приводит измеренный объем и объемный расход к стандартным условиям.

Модификации счетчика:

• •     счетчик без встроенного вычислителя расхода;

• •     счетчик с вычислителем расхода и внешними датчиками давления и температуры;

• •     счетчик с вычислителем расхода и встроенными датчиками давления и температуры.

Конструктивно счетчик состоит из следующих составных частей:

• •     фланцевого адаптера (корпус счетчика), предназначенного для монтажа счетчика в измерительный трубопровод;

• •     измерительного картриджа, включающего:

о блок обработки информации,

о ультразвуковые приемо-передатчики основные и резервные,

о для модификации с вычислителем расхода измерительный картридж может включать в себя встроенные датчики температуры и давления.

Фланцевые адаптеры стандартно производятся с фланцами по ГОСТ 33259-2015 по запросу могут быть произведены в соответствии со стандартами ANSI, DIN и другими. Контроль присоединительного диаметра фланцевых адаптеров на соответствие входным/выходным участкам измерительного трубопровода ограничивается соответствием диаметра условного прохода (DN). Во фланцевом адаптере предусмотрены посадочные места для подключения внешних датчиков давления и температуры. Данные посадочные места заглушены в модификациях счетчика без встроенного вычислителя расхода и модификациях счетчика с датчиками давления и температуры, интегрированными в измерительный картридж. В последнем случае, посадочные места могут быть использованы для подключения эталонных датчиков давления и температуры для осуществления процедуры поверки каналов измерения давления и температуры.

Требование к минимальной длине входного и выходного прямолинейного участка трубопровода при монтаже FLOWSIC500 CIS отсутствуют.

В измерительном картридже реализованы функции счетчика, отвечающие за метрологические характеристики. В нем осуществляется:

• -  формирование потока измеряемого газа;

• -  измерение давления для компенсации влияния эффектов связанных с изменением параметров потока газа при изменении рабочего давления;

• -  измерение объема и объемного расхода при рабочих условиях с помощью ультразвуковых приемо-передатчиков;

• -  непрерывный автоматический контроль метрологических характеристик с помощью резервных ультразвуковых приемо-передатчиков,

• -  анализ диагностических параметров;

• -  сбор и архивация измеренных величин;

• -  измерение давления и температуры (для модификаций со встроенным вычислителем расхода и интегрированными в измерительный картридж датчиками температуры и давления);

• -  вычисление объема и объемного расхода газа приведенного к стандартным условиям (для модификаций со встроенным вычислителем расхода);

• -  отображение измеряемых величин, значений накопленных архивов данных, статусе измерений и состояния счетчика, включая уровень заряда батарей питания, через многофункциональный жидкокристаллический дисплей;

• -  передача информации на верхний уровень через имеющиеся интерфейсные и дискретные выходы;

• -  коммуникация с компьютером оператора через сервисный инфракрасный порт.



Рисунок 1 - Общий вид счетчика в стандартной модификации FLOWSIC500 CIS

Переключатель з Подробная схема

Позиция наклейки

Крышка клеммной коробки

Крышка контактной группы

Пломбировочный винт

иты от изменения параметров располагается внутри блока обработки информации, омбирования представлена в эксплуатационной документации на счетчик.

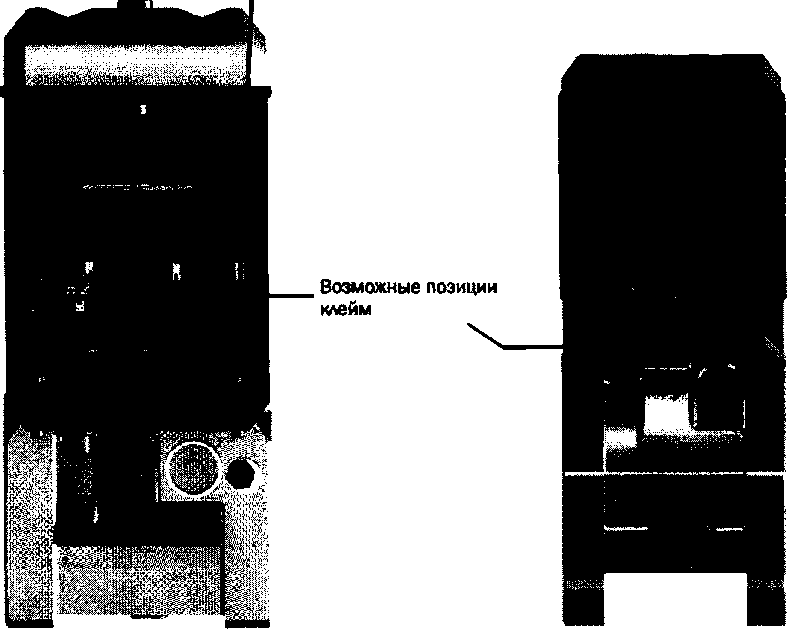

Рисунок 2 - Места пломбировки.

Программное обеспечение

Алгоритмы вычислений предназначены для приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях, вычисления теплофизических свойств газа.

Стандартно реализованы методы вычисления коэффициента сжимаемости природного газа в соответствии ГОСТ 30319.2-2015. Дополнительно счетчик рассчитывает физические свойства природного газа по следующим алгоритмам:

• •    SGERG88

• •     AGA 8 Gross method 1

• •    AGA 8 Gross method 2

Возможен ввод в память вычислительного устройства фиксированного значения коэффициента сжимаемости, как условно-постоянной величины.

Счетчик поставляется в комплекте с автономным программным обеспечением аттестованном в установленном порядке: FLOWgate предназначенным для конфигурирования и диагностики счетчика, а также Engineeringtool FL500, для осуществления сервисных мероприятий, сбора данных при поверки и проведения процедуры контроля метрологических характеристик (КМХ).

Программное обеспечение счетчика не относящееся к Firmware такое, как: конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к Firmware, определяют по журналам событий и состояниям специально выделенных параметров конфигурации (таких как Metrology CRC), предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.

Таблица! - Идентификационные данные ПО

Уровень защиты ПО - высокий в соответствии с Р 50.2077-2014.

Метрологические и технические характеристики

Таблица 2 - Основные метрологические и технические характеристики

одолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Диапазоны измерений объемного расхода газа в рабочих условиях и соответствующие погрешности измерений объемного расхода газа при рабочих условиях и приведенного к стандартным условиям

Примечание: *) для модификации счетчика со встроенным вычислителем, при условии выполнения контроля метрологических характеристик в соответствии с пунктами 6.3.2.1 и 6.3.3.4 методики поверки «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC500 CIS. Методика поверки», с изменением №1 утвержденным ФГУП «ВНИИР» 17 июля 2017 г.

наносится на маркировочную табличку ультразвукового счетчика газа фотохимическим способом, на титульный лист в верхнем левом углу руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки счетчика представлена в таблице 4 Таблица 4-Комплектность поставки

осуществляется в соответствии с документом МП 0130-13-2014 «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC500 CIS. Методика поверки», с изменением №1 утвержденным ФГУП «ВНИИР» 17 июля 2017 года.

В перечень основного поверочного оборудования входят:

• -  установка поверочная расходоизмерительная, диапазон задаваемого объемного расхода должен соответствовать основному рабочему диапазону поверяемого счетчика, с пределом относительной погрешности (относительной расширенной неопределенностью) в основном диапазоне поверяемого счетчика ±0,3%.

• -  калибратор температуры АТС-156В фирмы АМЕТЕК, диапазон воспроизводимых температур от минус 50 до плюс 100 °C, пределы допускаемой абсолютной погрешности измерения температуры ±0,1 °C либо камера тепла и холода, диапазон воспроизводимых температур от минус 40 до плюс 60, точность поддержания заданной температуры не хуже ±0,1 °C (для случая со встроенным не демонтируемым датчиком температуры);

• -  калибратор давления РАСЕ фирмы «GE Druck», верхний предел измерений

1,6 МПа, пределы допускаемой относительной погрешности измерения давления ±0,1%;;

• -  задатчик давления (пневматический насос) с диапазоном задаваемого давления соответствующим диапазону измеряемого давления счетчика;

• -  термометр по ГОСТ 28498-90, пределы допускаемой погрешности измерения температуры не более ±0,1 °C, диапазон измерения должен соответствовать диапазону измерения счетчика по каналу измерения температуры;

• -  калькулятор скорости звука, аттестованный в соответствующем порядке FLOWSIC SOS calculator.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят в свидетельство о поверке или паспорт

приведены в эксплуатационной документации

ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»

Техническая документация фирмы «SICK AG», Германия

Фирма «SICK AG», Германия

Адрес Waldkirch i. Br. - Handelsregister: Freiburg i. Br. HRB 280355

Тел. +49 76 41/469-0

Факс + 49 76 41/469-11 49

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии». Регистрационный номер 30006-09

Адрес:      420088, г.Казань, ул. 2-я Азинская, 7а

Тел. +7(843) 272-70-62, факс. +7(843) 272-0032

E-mail: office@vniir.org
