МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 ноября 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на устройства мониторинга «УМ-30 НЕО»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля

• 2019 г. № 53732), и в связи с обращениями АО «Связь инжиниринг М» от 17 августа 2020 г. № СИМ-835/2020, № СИМ-834/2020 и от 16 августа

• 2020 г. № СИМ-831/2020 приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на устройства мониторинга «УМ-30 НЕО» на последующие 5 лет.

• 2. Внести изменения в описание типа на устройства мониторинга «УМ-30 НЕО», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 46065-11, в связи с реорганизацией изготовителя с ЗАО «Связь инжиниринг М», г. Москва на АО «Связь инжиниринг М», г. Москва, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4.  Контроль за исполнением настоящего приказа возложить

на заместителя Руководителя Федерального агентства по техническому

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

\Z______

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1878

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства мониторинга «УМ-30 НЕО»

Устройства мониторинга «УМ-30 НЕО» (далее по тексту - устройство) предназначены для осуществления коммерческого учёта энергоресурсов в качестве устройства сбора информации с приборов учёта (счётчиков горячей и холодной воды, электросчётчиков, газовых счётчиков, счётчиков тепла), имеющих импульсный телеметрический или цифровой интерфейс и передачи консолидированной информации по сети Ethernet и/или GSM на сервер сбора данных.

Принцип работы заключается в сборе измерительной информации от счетчиков электрической энергии и первичных преобразователей расхода, давления, температуры и других преобразователей с унифицированными выходными сигналами, преобразования их и вычисления значений физических величин.

Устройство представляет собой микропроцессорный прибор с энергонезависимой памятью (flash-память 4 Мб и карта памяти microSD до 3 Gb). В устройстве предусмотрены локальные интерфейсы - два RS-485, один CAN и один RS-232, а также: два счётноимпульсных входа для датчиков с телеметрическим выходом, четыре входа для контроля аналоговых сигналов (0-20 мА или 0-10 В), два входа для подключения резистивных термодатчиков «ТДА-2», двенадцать неизолированных цифровых входов (типа «сухой контакт») и вход для подключения цифровых датчиков по однопроводной схеме (1-Wire-шина). В устройстве установлено 2 реле для управления внешней нагрузкой. В изделии имеются четыре выхода питания внешних устройств (3*12 В и 1x9 В) три из которых программно управляемые («Вкл/Выкл» для выходов 3*12 В). В изделии предусмотрен сетевой интерфейс Ethernet 10/100Mbit и GSM/GPRS модем.

Устройство выпускается в двух исполнениях:

Исполнение 1 - Устройство мониторинга «УМ-30 НЕО/48», питание осуществляется от источника постоянного тока, номинальное напряжение 48 В.

Исполнение 2 - Устройство мониторинга «УМ-30 НЕО/220», питание осуществляется от сети переменного тока с частотой 50 Гц и напряжением 220 В.

Внешний вид устройства и мест опломбирования приведены на рисунках 1 и 2.

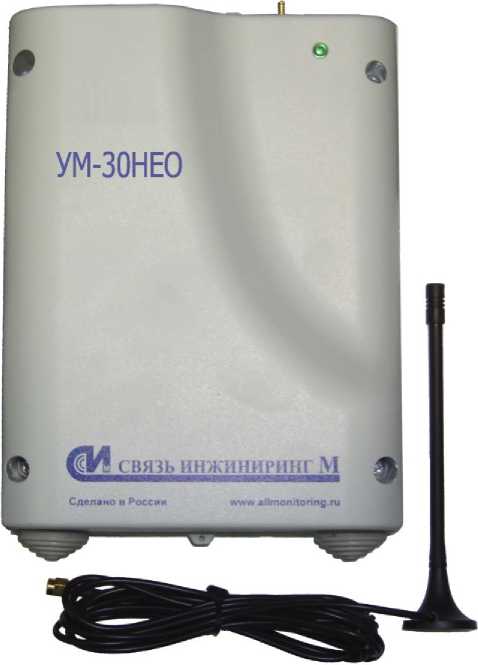

Рисунок 1- Внешний вид устройств мониторинга «УМ-30 НЕО»

Метрологические и технические характеристики приведены в таблицах 1-4.

настройки аналоговых входов (переключение между А(ток) и и(напряжение), время преобразования одного канала не более 500 мс);

⁴- данные интерфейсы могут работать и как выходные каналы.

Таблица 2 - метрологические характеристики канала измерения времени

Примечание - При отсутствии питания ход аппаратных часов обеспечивается с помощью

встроенной литиевой батареи в течении 1 года.

Таблица 3 - технические характеристики платы-устройства

Таблица 4 - технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом и на устройство - методом наклейки.

Комплектность устройств представлена в таблице 5.

Таблица 5 - Комплектность

осуществляется по документу МЦКЛ.003.МП «ГСИ. Устройство мониторинга «УМ-30 НЕО». Методика поверки», утверждённому ГЦИ СИ ООО КИП «МЦЭ» 12 ноября 2010 г.

Основные средства поверки:

частотомер электронно-счетный Ч3-88 (регистрационный № 41190-09) калибратор универсальный Н4-7 (регистрационный № 22125-01)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р МЭК 61107-2011 Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными

ТУ 4042-018-76426530-2010 Устройство мониторинга УМ-30 НЕО. Технические условия

Акционерное общество «Связь инжиниринг М» (АО «Связь инжиниринг М») ИНН 7713551934

Юридический адрес: 127083, г.Москва, ул.Лобненская, д.21, стр.3, этаж А1, комната 11 Адрес: 115201, г.Москва, Каширский пр-д, д.13, корп.4

Телефон: 8 (495) 640-47-53

Факс: 8 (495) 640-47-53

E-mail: info@allmonitoring.ru

Web-сайт: www.allmonitoring.ru

Государственный центр испытаний средств измерений ООО КИП «МЦЭ» Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8

Телефон: 8 (495) 491-78-12, 8 (495) 491-86-55

E-mail:sittek@mail.ru, kip-mce@nm.ru

Аттестат аккредитации ГЦИ СИ ООО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 19.04.2010 г.
