О внесении изменений в описание типа на счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО ПКФ «БЕТАР» от 15 июня 2020 г. № 239 приказываю:

• 1. Утвердить новую редакцию описания типа на счетчики холодной воды

СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20,   СГВ-20Д), зарегистрированные в Федеральном

информационном фонде по обеспечению единства измерений под номером 16078-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С .С .Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: О1С95С9АОО7САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) (далее - счетчики) предназначены для измерений объема жидкости в потоке.

Описание средства измерений

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей через счетчик жидкости. Количество оборотов крыльчатки пропорционально объему протекшей жидкости. Непосредственно крыльчатка с установленным в ней магнитом, передает вращение ведомой магнитной муфте, которая находится в счетном механизме. На шкале счетного механизма имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчика и используемая при поверке счетчика на установке поверочной с оптоэлектронным узлом съема сигналов.

Счетчики состоят из герметичной проливной части, в состав которой входят корпус, крышка (материал крышки - металл или пластик), кольцо уплотнительное, стопорное кольцо, крыльчатка с магнитом и счетного механизма, соединенного с проливной частью пломбировочным кольцом.

Счетчики горячей и холодной воды СГВ, СХВ в антимагнитном исполнении устойчивы к воздействию внешнего магнитного поля с напряженностью до 140 кА/м.

Счетчики, в зависимости от способа передачи измеренных значений имеют следующие модификации:

• - базовые модификации счетчиков СХВ-15, СХВ-20, СГВ-15, СГВ-20 позволяют вести измерения путем непосредственного считывания объема жидкости в потоке с индикаторного устройства;

• - модификации счетчиков СХВ-15Д, СХВ-20Д, СГВ-15Д, СГВ-20Д имеют дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного дистанционного сигнала или встроенный радиомодем для передачи результата



Пломбирование счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на внешнюю боковую сторону счетчика с

помощью проволоки, проведенной через специальные отверстия в пластиковом пломбировочном кольце или с помощью наклейки, прикрепляемую на место смыкания пластикового пломбировочного кольца, который соединяет корпус и счетный механизм. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлено на рисунке 2.

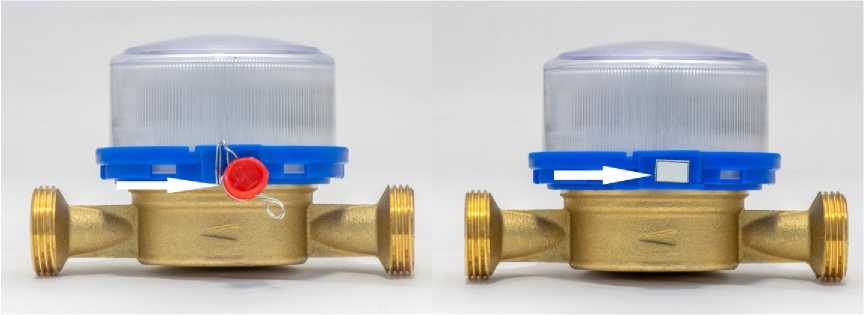

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится в нижнюю часть лицевой панели счетчиков флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность счетчиков

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел руководства по эксплуатации или в свидетельство о поверке счетчиков, а также на свинцовую (пластмассовую) пломбу или наклейку в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ПДЕК.407223.002 ТУ Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д). Технические условия

Общество с ограниченной ответственностью Производственно-коммерческая фирма

«БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422986, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса, д. 129Т, помещение Н-1

Телефон: +7(800) 500-45-45, +7(84342) 5-69-69

Web-сайт: www.betar.ru

Е-mail: info@betar.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.
