МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

20 сентября 2017 г.

Москва

О внесении изменений в описание типа на датчики расхода газа «DYMETIC-1223M»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «Даймет» от 23 марта 2017 г. № 17-150 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на датчики расхода газа «DYMETIC-1223М», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57997-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому вьщан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» сентября 2017 г. №1973

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики расхода газа «DYMETIC-1223M»

Датчики расхода газа «DYMETIC-1223M» (далее - датчики) предназначены для измерения и преобразования в электрический числоимпульсный (с нормированной ценой импульса) или кодовый сигнал объёма газа в рабочих условиях.

Принцип действия датчика основан на преобразовании скорости потока газа в рабочих условиях одной или двумя парами акустических преобразователей датчика (далее - ПА) в электрический сигнал, который детектируется, усиливается, фильтруется и масштабируется микропроцессорным устройством для вычисления объёма измеряемой среды и выдачи нормированного выходного сигнала.

Датчики предназначены для использования в составе счётчиков газа «DYMETIC-9423M», а также, совместно с другими вычислителями или контроллерами, воспринимающими числоимпульсный или кодовый сигнал установленного формата, в составе измерительных комплексов систем учёта газа.

Датчик состоит из преобразователей акустических (далее - ПА) и электронного блока. Конструктивно датчики имеют четыре исполнения, отличающиеся конструкцией ПА, способами формирования выходных сигналов, классами точности (далее - кл.), условными проходами подсоединяемого трубопровода (далее - D_y) и условными давлениями (далее - Р_у):

• - «DYMETIC-1223M-T» (далее - датчик 1223М-Т), фланцевое и зондовое исполнения, частотный и, опционально, кодовый выход, кл. 1,0; 1,5 и 2,5; D_y от 50 до 1200 мм, Р_у до 25 МПа;

• - «DYMETIC-1223M-K» (далее - датчик 1223М-К), фланцевое и врезное исполнения, частотный и, опционально, кодовый выход, кл. 2,5; D_y от 100 до 500 мм, Р_у до 4 МПа;

• - «DYMETIC-1223M-B» (далее - датчик 1223М-В), исполнение типа «сэндвич», частотный и, опционально, RMPC выход, кл. 1,0; 1,5 и 2,5; D_y от 50 до 200 мм, Р_у до 16 МПа;

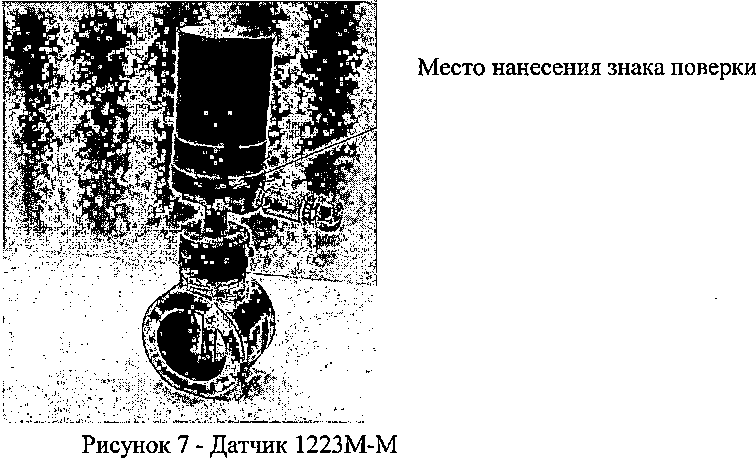

• - «DYMETIC-1223M-M» (далее - датчик 1223М-М), исполнение типа «сэндвич» со встроенными преобразователями давления и температуры, кодовый выход, кл.1,0; 1,5 и 2,5; D_y от 50 до 150 мм, Р_у до 2,5 МПа.

Электронный блок представляет собой оболочку в виде металлического стакана или цилиндрического металлического корпуса с крышкой, имеющей смотровое окно. Внутри электронного блока размещены печатная плата с электронной схемой и, как опция, встроенный дисплей, расположенный перед смотровым окном. Подключение к устройствам верхнего уровня обеспечивается через кабельный ввод на боковой поверхности электронного блока.

Датчики обеспечивают измерение и передачу в устройство верхнего уровня информации об объёме, формируемой электронной схемой, а также измерение и регистрацию на встроенном жидкокристаллическом знаковом индикаторе (далее - дисплей) текущего значения объёмного расхода¹ измеряемой среды. Датчик 1223М-Т дополнительно обеспечивает измерение и регистрацию на дисплее скорости звука в измеряемой среде.

Датчики могут устанавливаться на открытом воздухе под навесом или в помещениях (объёмах) с отоплением и без (например, металлические помещения без теплоизоляции, помещения узлов учёта газа, термошкафы, боксы и т.д.).

Соединение датчиков с устройством верхнего уровня осуществляется с помощью четырёхжильного кабеля длиной до 300 м. По отдельному заказу длина кабеля может быть увеличена до 500 м.

Область применения - системы коммерческого и технологического учёта природного, нефтяного и других видов газа на производственных, научных, торговых, транспортных предприятиях и организациях и предприятиях в сфере различных услуг (далее - системы учёта газа).

Dy от 50 до 150 мм

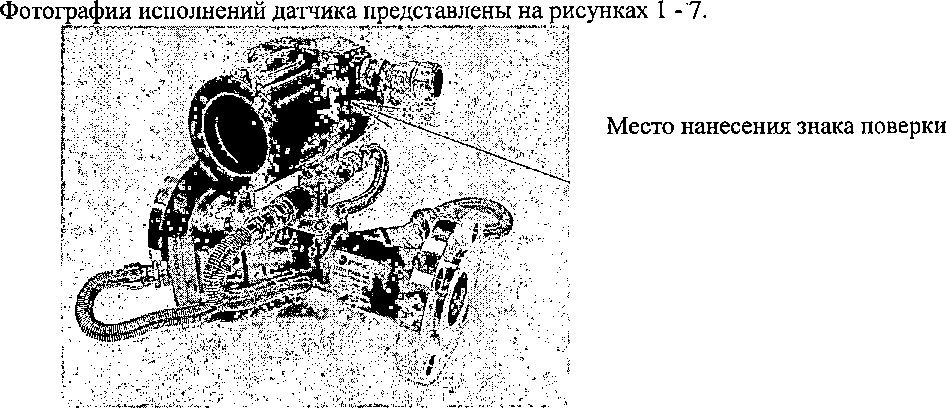

Рисунок 1 - Датчик 1223М-Т

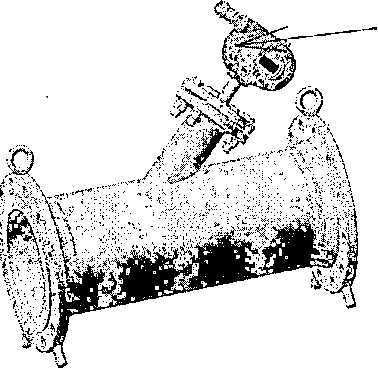

Рисунок 2 - Датчик 1223М-Т D_y от 200 до 300 мм

Место нанесения знака поверки

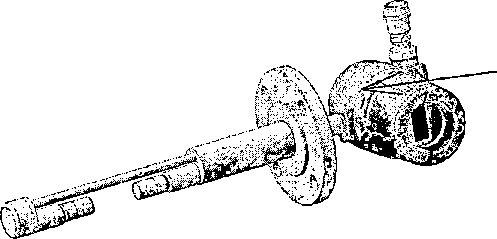

Рисунок 3 - Датчик 1223М-Т D_y от 200 до 1000 мм, зондовое исполнение

Место нанесения знака поверки

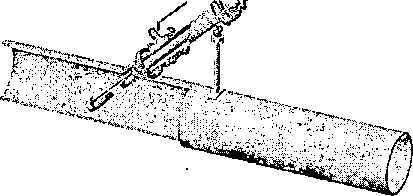

Рисунок 4 - Датчик 1223М-Т D_y от 200 до 1000 мм, зондовое исполнение с лубрикаторным устройством

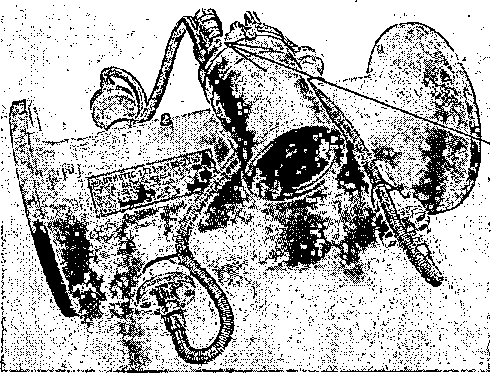

Рисунок 5 - Датчик 1223М-К

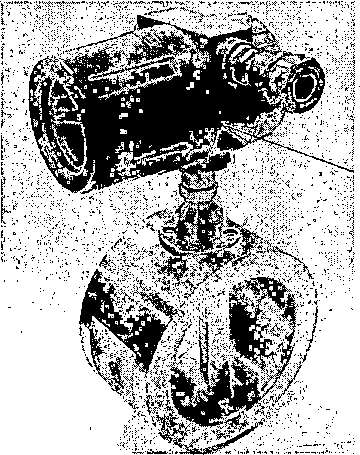

Рисунок 6 - Датчик 1223М-В

Датчик имеет микроконтроллер со встроенным программным обеспечением (далее - ПО), выполняющим вычислительные операции в соответствии с назначением датчика и влияющим на его метрологические характеристики. ПО обладает идентификационными признаками и имеет защиту от несанкционированного доступа к результатам измерений.

ПО неизменяемое и несчитываемое. Доступ к ПО датчика отсутствует. Предусмотрено перепрограммирование датчика специальными программно-аппаратными средствами, при этом ранее введённая информация автоматически уничтожается.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «А» согласно МИ 3286-2010. Метрологически незначимая часть ПО не оказывает влияния на его метрологически значимую часть.

Модификации, D_y, Р_у, типоразмеры и расходные параметры датчиков представлены в таблицах 2 - 4. По желанию заказчика предусмотрена возможность корректировки значений расходов, но в пределах диапазона расходов от наименьшего (далее - Qmin) до наибольшего (далее - Qmax).

Датчики допускают перегрузку по расходу до 1,1 Qmax, при этом относительная погрешность измерения объёма (далее - 5v) в диапазоне расходов Qmax < Q < 1,1 Qmax не превышает ±2,5 %.

Таблица 2 - Расходные параметры датчиков 1223М-Т

Таблица 4 - Расходные параметры датчиков 1223М-В и 1223М-М.

Датчики имеют три исполнения по величине 8v, представленные в таблице 5:

• - «DYMETIC-1223M-l,0» (класс точности 1,0);

• - «DYMETIC-1223M-1,5» (класс точности 1,5);

• - «DYMETIC-1223M-2,5» (класс точности 2,5).

Таблица 5 - 5у в зависимости от классов точности и Р_у.

Р_у и пределы измерения абсолютных давлений датчиками 1223М-М представлены в таблице 6.

Таблица 7 - Метрологические характеристики

Таблица 8 - Основные технические характеристики

• ⁴ - Для датчиков -1223М-В до плюс 150 °C по специальному заказу

• ⁵ - От 20 до 28 В - для датчиков 1223М-К.

• ⁶ - При температуре окружающего воздуха от минус 45 до плюс 50 °C и относительной влажности 100 % при температуре плюс 35 °C

наносится на датчик методом сеткографии или любым другим способом, обеспечивающим сохранность в течение всего срока службы, а на титульный лист руководства по эксплуатации с паспортом - типографским способом или штемпелеванием.

Комплектность датчика представлена в таблице 9.

Таблица 9 - Комплектность датчика

осуществляется по документу 1223М.00.000 МП «Инструкция ГСИ. Датчик расхода газа «DYMETIC-1223M». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 20 декабря 2013 г.

Основные средства поверки:

• - установка для градуировки и поверки счетчиков газа и пара УПСГ-5000, регистрационный номер в Федеральном информационном фонде 39101-08;

• - калибратор времени транспортного запаздывания «DYMETIC-1222H», регистрационный номер в Федеральном информационном фонде 32339-06;

• - частотомер универсальный GFC-8131Н, регистрационный номер в Федеральном информационном фонде 19818-00;

• -  устройство микровычислительное «DYMETIC-5123», регистрационный номер в Федеральном информационном фонде 37417-14;

• - термометр ртутный стеклянный лабораторный ТЛ4 № 3 регистрационный номер в Федеральном информационном фонде 303-91;

• - преобразователь давления измерительный RPT 410, регистрационный номер в Федеральном информационном фонде 40258-08;

• - манометр цифровой Crystal ХР²¹, регистрационный номер в Федеральном информационном фонде 43880-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в руководство по эксплуатации датчиков расхода газа «DYMETIC-1223M», кроме того, делают запись о результатах поверки и ставят подпись поверителя, проводившего поверку.

приведены в эксплуатационном документе.

ГОСТ 15528-86 Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения.

ТУ 4213-023-12540871-2013 Датчики расхода газа «DYMETIC-1223M». Технические условия.

Закрытое акционерное общество «Даймет» (ЗАО «Даймет»)

ИНН 7202010533

Адрес: 625002, г. Тюмень, ул. Циолковского, д. 1

Телефакс (3452) 34-68-69, 48-05-14, 480-531

Web-сайт: dymet@rambler.ru

E-mail: info@dymet.ru.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел. (3452) 20-62-95

Факс (3452) 28-00-84

Web-сайт: http://www.csm72.ru

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.

¹

- Кроме датчиков 1223М-К, датчики исполнений 1223М-В и 1223М-М с функцией измерения и регистрации расхода поставляются по специальному заказу.

²

- Диапазон условных проходов трубопровода в мм.

³

- Класс точности в %, для датчиков 1223М-Т-50-(15.. .60) класс точности 1,5 или 2,5.

⁴

- Значение верхнего предела измерения абсолютного давления в МПа.
