МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

22 августа 2023 г.

1727

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», п р и к а з ы в а ю:

  • 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.

    Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

А.М.Кузьмин

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 1BDA70098FBD4FA29944FE6CFD237DB5

Кому выдан: Кузьмин Александр Михайлович

Действителен: с 29.09.2022 до 23.12.2023

\__________—_________✓




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Теплопри-емники суммарного теплового потока

ФОА

020

Е

89774-23

753846, 753847,

753848, 753849,

753850, 753851,

753852, 753853,

753854, 753855

Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), Московская обл., г. Королев

Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), Московская обл., г. Королев

ОС

МП

047.М4-22

1 год

Акционерное общество "Научно-производственное объ-единениеим.

С.А.Лавочкина " (АО "НПО Лавочкина"), Московская обл., г. Королев

ФГБУ

"ВНИИОФИ",

г. Москва

26.01.2023

2.

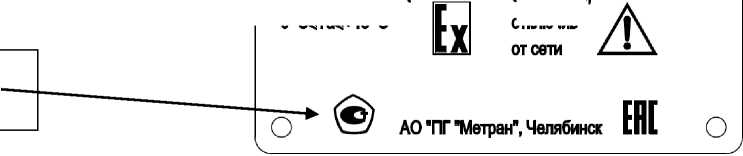

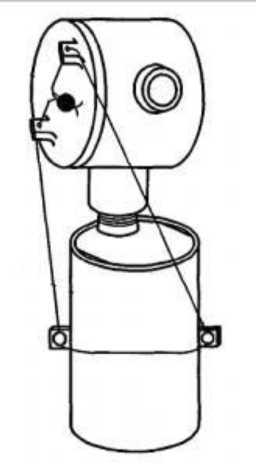

Газоанализаторы

Метран

АГ

С

89775-23

Модель 300А, зав. №№ 0000004, 0000005; модель 300С, зав. № 0000006, модель Л100, зав. № 0000002, модель 300В, зав. № 0000001, модель 500, зав. № 0000003

Акционерное общество

"Промышленная Группа "Метран" (АО "ПГ "Мет-ран"), г. Челябинск; Общество с ограниченной ответ-

Акционерное общество "Промышленная Группа

"Метран" (АО "ПГ "Мет-ран"), г. Челябинск

ОС

МП-0542023

1 год

Акционерное общество "Промышленная Группа "Метран" (АО "ПГ "Метран"), г. Челябинск

ООО

"ПРОММАШ ТЕСТ Метрология",

г. Ставрополь

14.04.2023

ственностью "Метран Проект" (ООО "Метран Проект"), г. Челябинск

3.

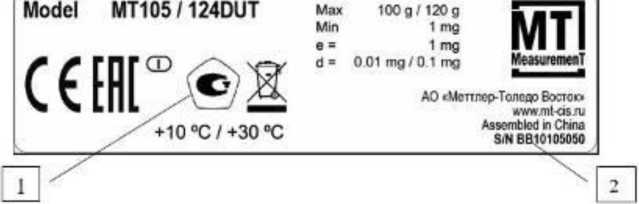

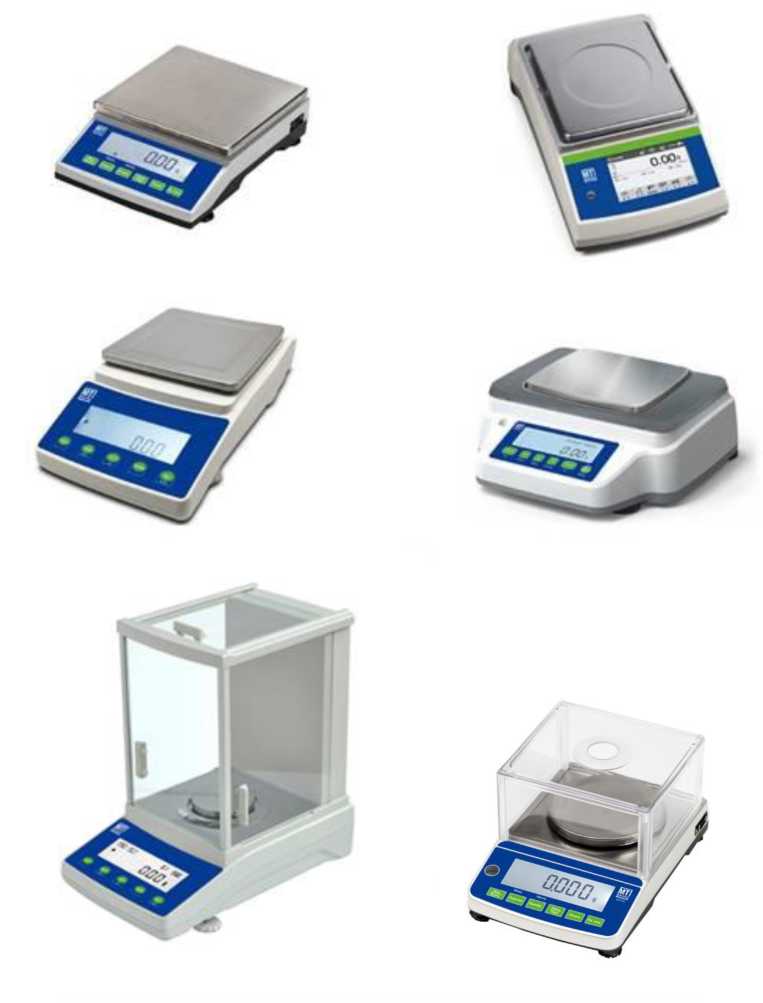

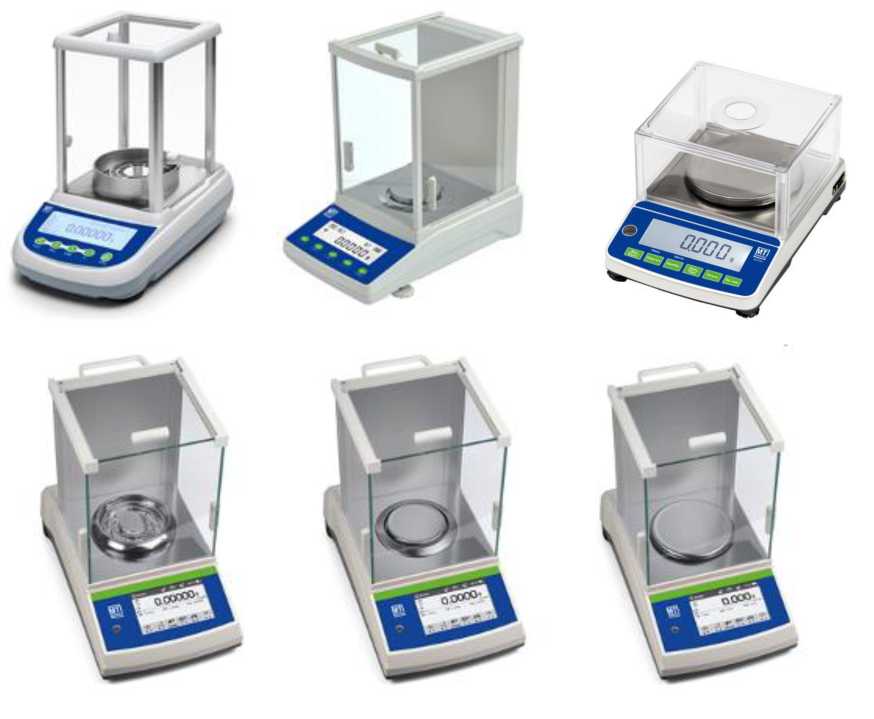

Весы лабо

раторные неавтомати

ческого действия

МТ

С

89776-23

MT105/124DUT зав. №BB10105050,

MT-BH3001E

зав.№ 1022000056

Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва, производственные площадки: "ХУАЖИ (ФУДЖИАН) ЭЛЕКТРО-НИК ТЕКНО-ЛОДЖИ КО, ЛТД.", Китай, "Нанжинг Ис-тинг Меже-мент Ко. Лтд.", Китай

Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва

ОС

ГОСТ

OIML R

76-1-2011

(приложе

ние ДА)

1 год

Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва

ЗАО КИП "МЦЭ", г. Москва; ФГБУ "ГНМЦ" Минобороны России, г. Мытищи

24.04.2023

4.

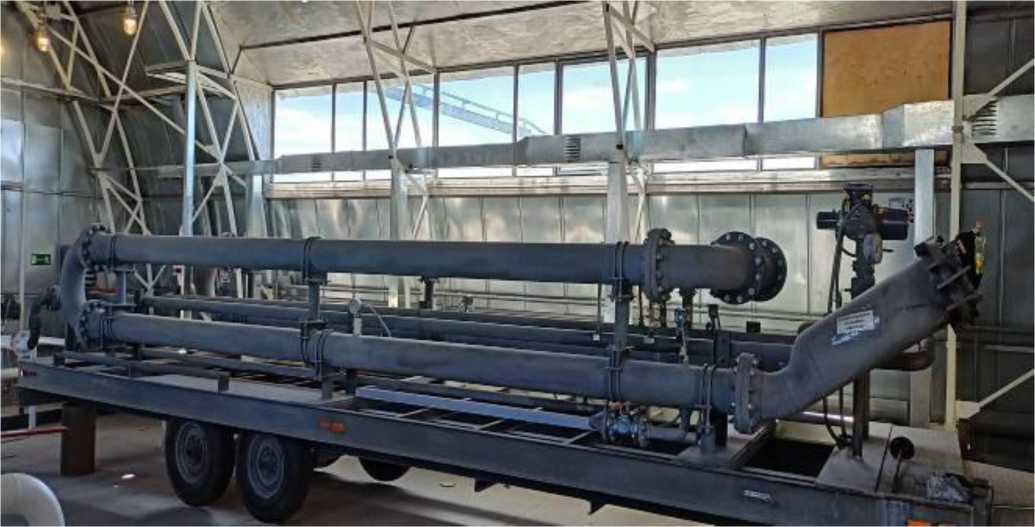

Установка поверочная трубопоршневая двунаправленная

Smith-

100

Е

89777-23

1166

"Smith Meter

Inc." An FMC Corporation subsidiary, США

"Smith Meter

Inc." An FMC

Corporation subsidiary, США

ОС

МИ 2974 2006

2 года

Общество с ограниченной ответственностью

"РН-Пурнефтегаз" (ООО "РН-Пурнефтегаз"), г. Губкинский

ФБУ "Тюменский ЦСМ", г. Тюмень

22.03.2023

5.

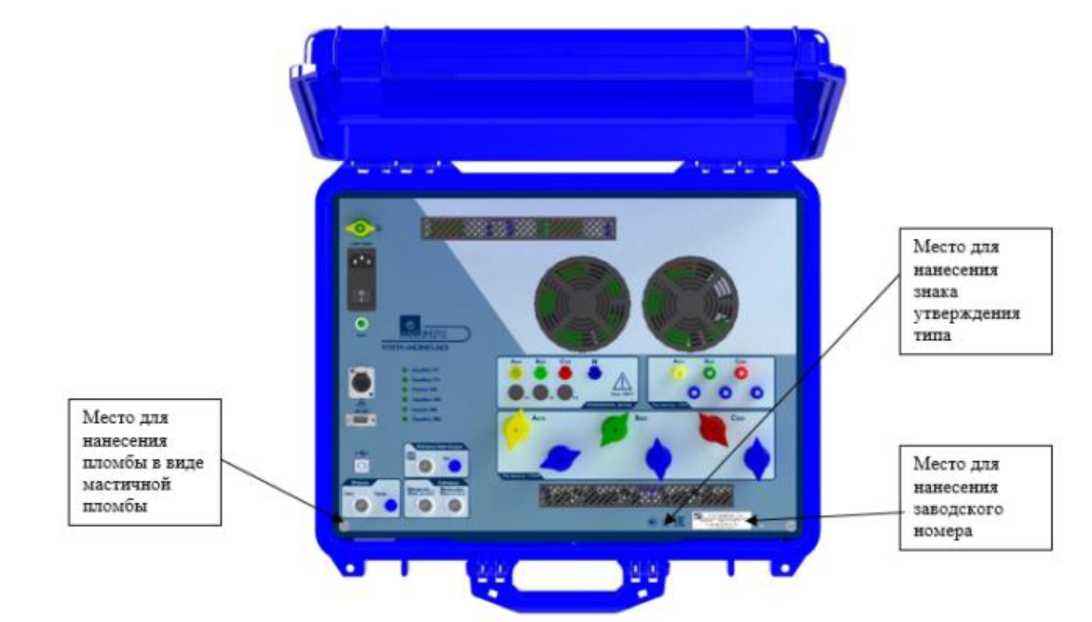

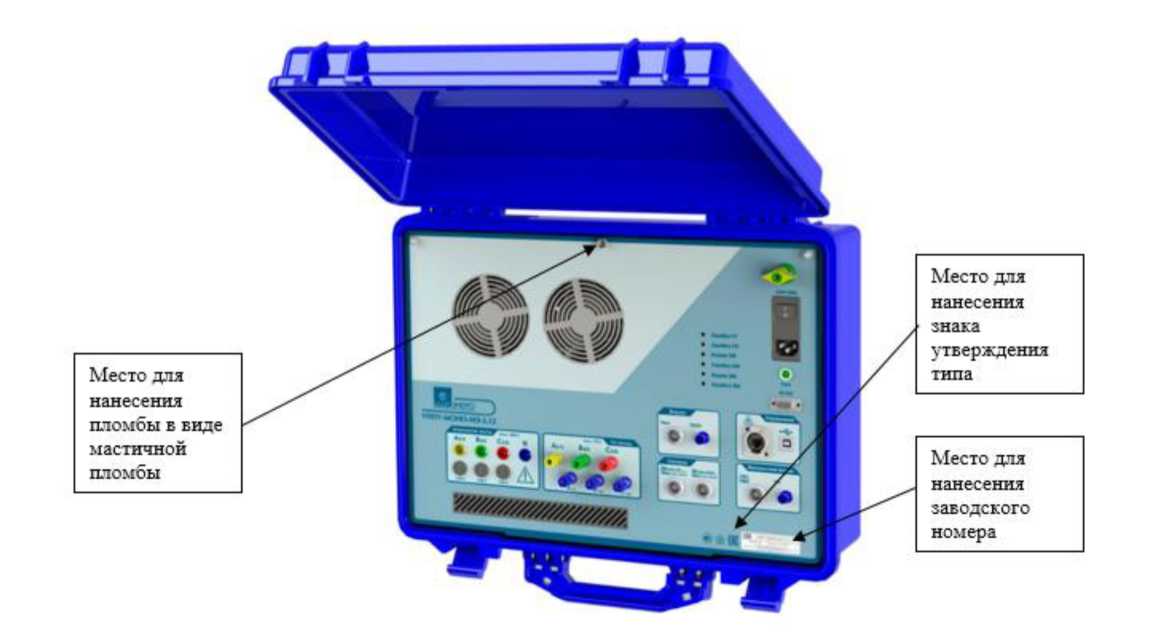

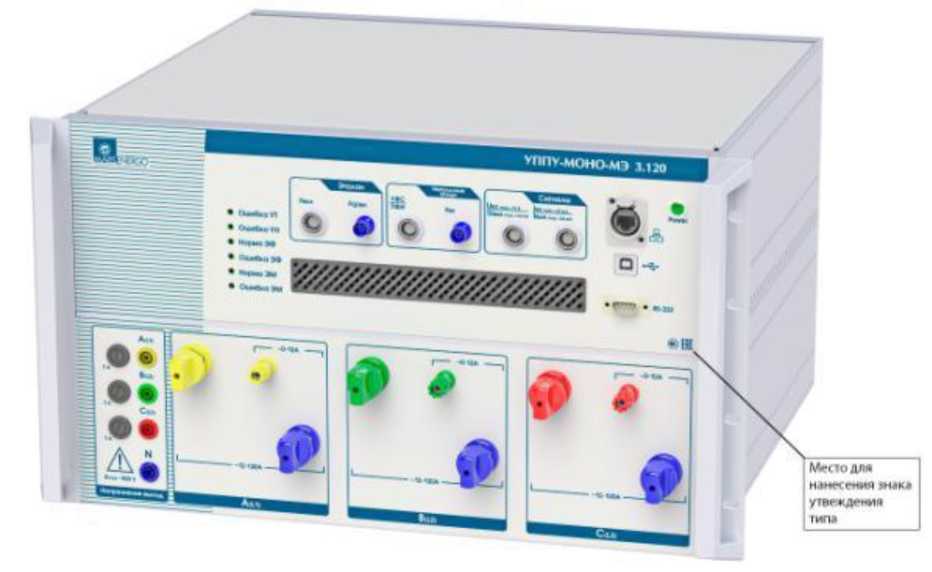

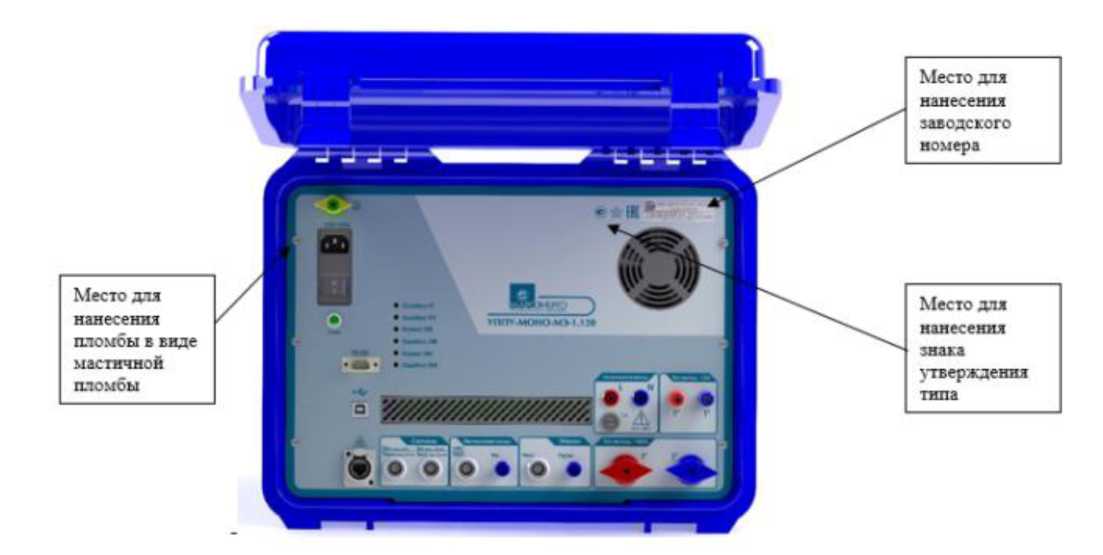

Установки поверочные универсальные

"УПУ-

МОНО-

МЭ"

С

89778-23

001, 002

Общество с ограниченной ответственностью

Общество с ограниченной ответственностью

ОС

МП-

НФЦР.411

113.005

2 года

Общество с ограниченной ответственностью

ФГБУ "ВНИИМС", г. Москва

15.02.2023

"Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго"),

г. Санкт-Петербург

"Научно-производственное предприятие Марс-Энерго"

(ООО "НПП

Марс-

Энерго"),

г. Санкт-Петербург

"Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго"), г. Санкт-Петербург

6.

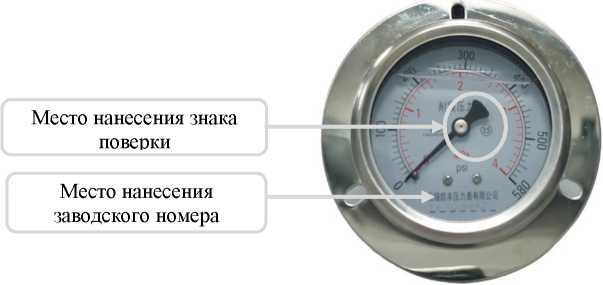

Манометры вибропроч-ные

YN

С

89779-23

14.10.8442,

14.10.8339

Wuxi Kaifeng Pressure Gauges Co., Ltd., Китай

Wuxi Kaifeng Pressure Gauges Co., Ltd.,

Китай

ОС

МИ 2124

90

1 год

Общество с ограниченной ответственностью "Автомобильный завод Ра-риТЭК" (ООО "Автомобильный завод Ра-риТЭК"), Республика Татарстан, Тукаев-ский р-н, с. Нижний Суык-Су

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

09.12.2022

7.

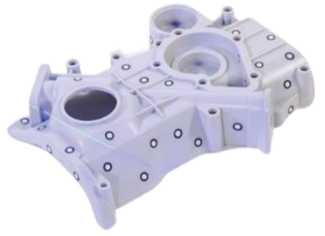

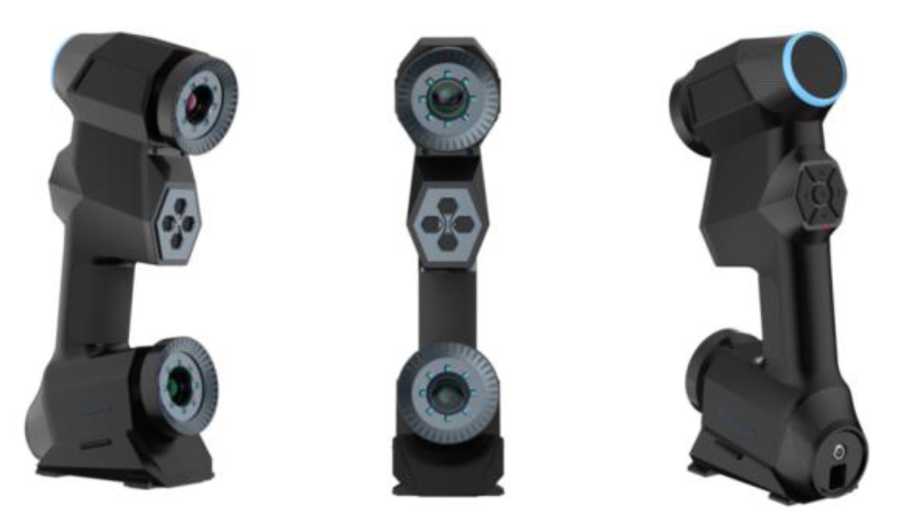

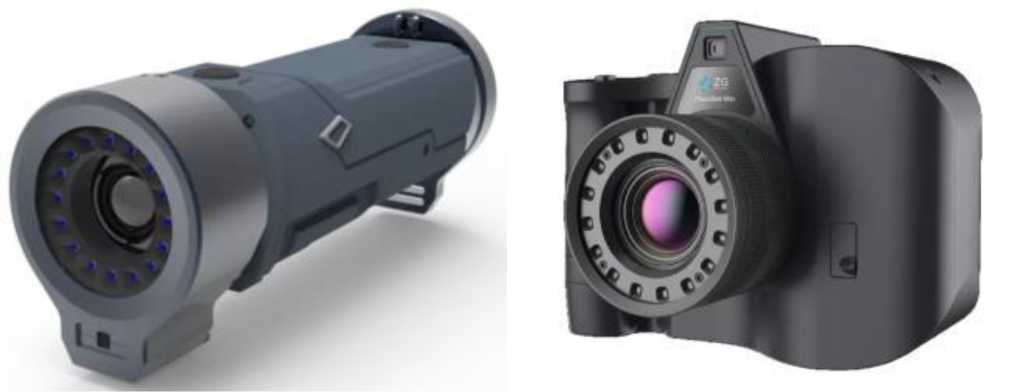

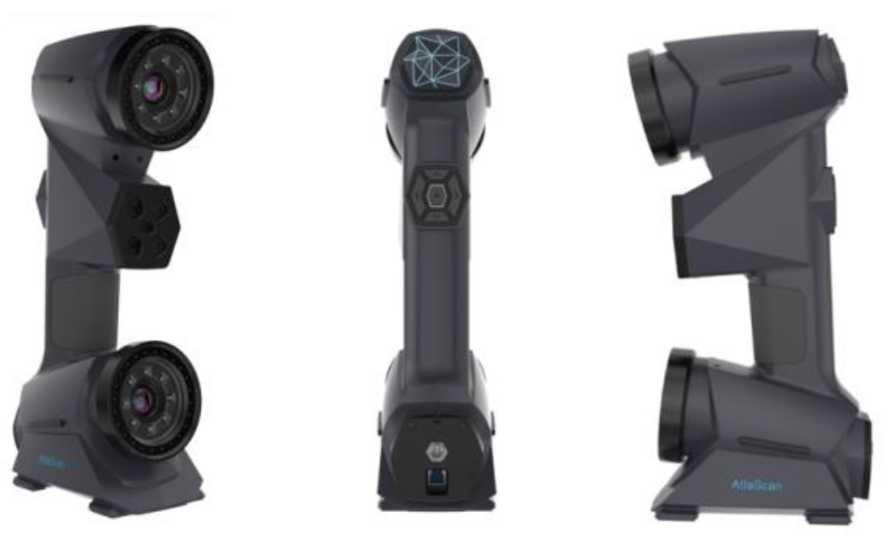

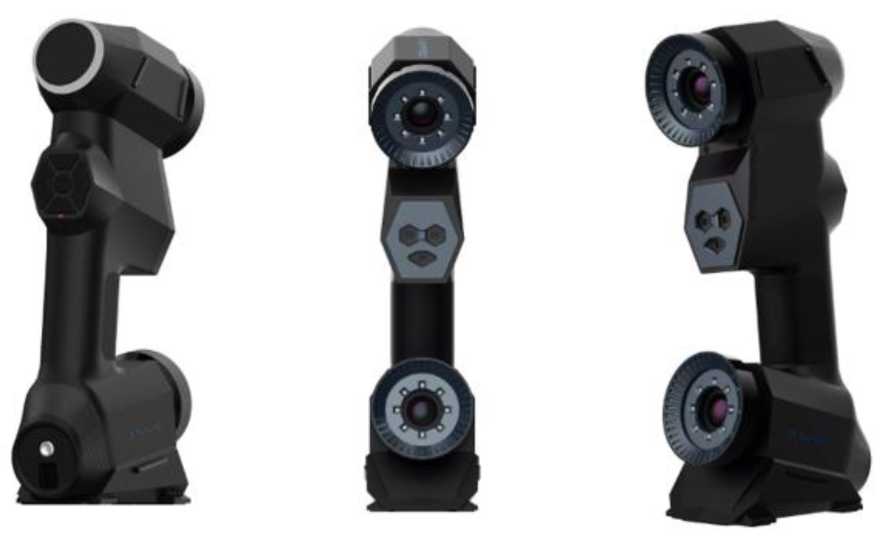

Приборы оптические координат-но-измерительные бесконтактные

Обозначение отсутствует

С

89780-23

мод. ZG717 зав. №

1600692, мод.

AtlaScan зав. №

11210001

ZG Technology

Co., Ltd, Китай

ZG Technology

Co., Ltd, Китай

ОС

МП-167

2023

1 год

Акционерное общество "АЙКЬЮБ

Технологии" (АО "АЙКЬ-ЮБ Технологии"),

г. Москва

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

26.04.2023

8.

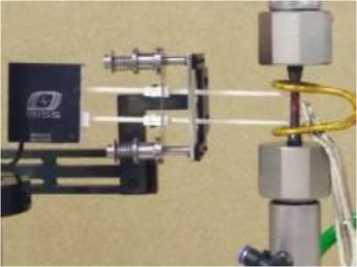

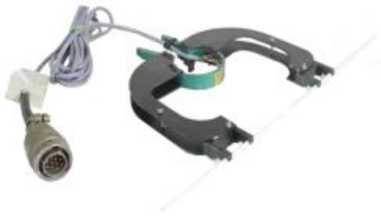

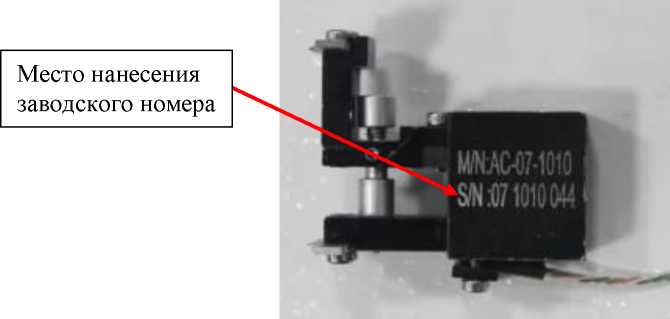

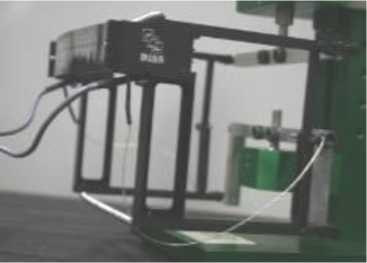

Измерители линейных перемещений

AC-07

С

89781-23

мод. AC-07-3020 зав. № 07 3020 020,

мод. AC-07-1020 зав. № 07 1020 044,

мод. AC-07-4005 зав. № 07 4005 002,

мод. AC-07-1115 зав. № 07 1115 092,

ITW India Private Limited (BISS Division), Индия

ITW India Private Limited (BISS Division), Индия

ОС

МП АПМ

22-22

1 год

Общество с ограниченной ответственностью "АКСИОМА" (ООО "АКСИОМА"), г. Москва

ООО "Авто-прогресс-М", г. Москва

18.05.2023

мод. AC-07-2010 зав. № 07 2010 002

9.

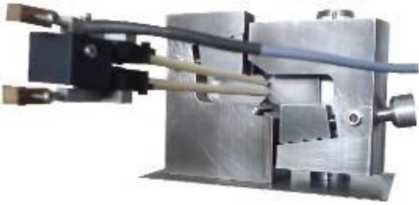

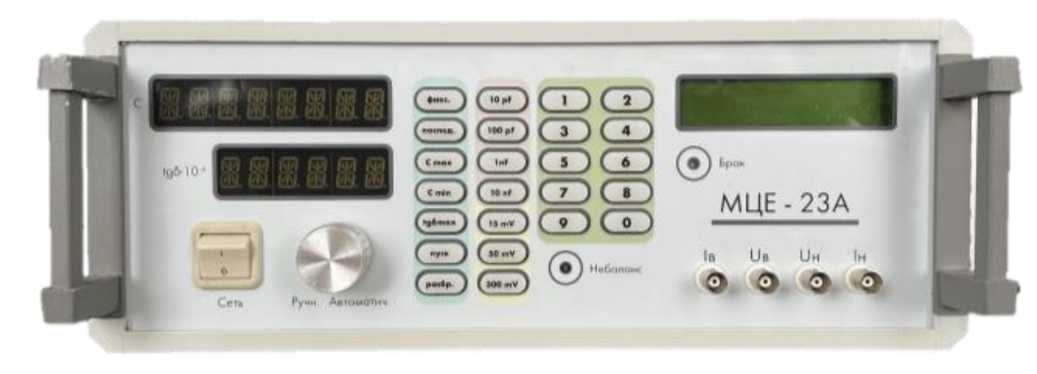

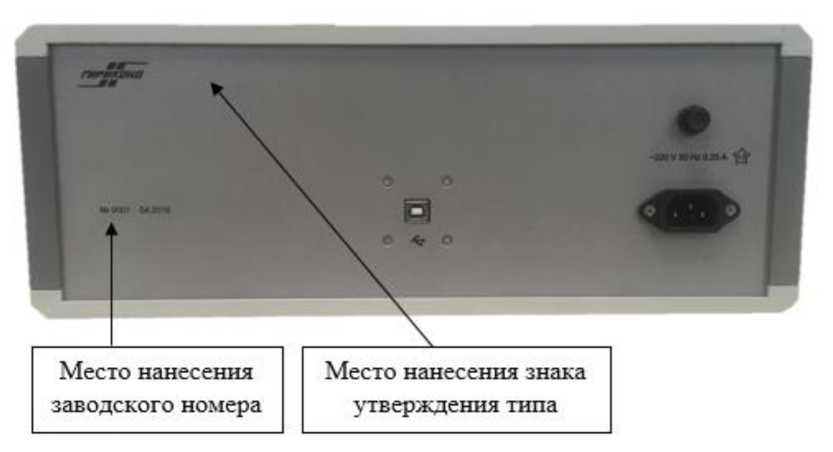

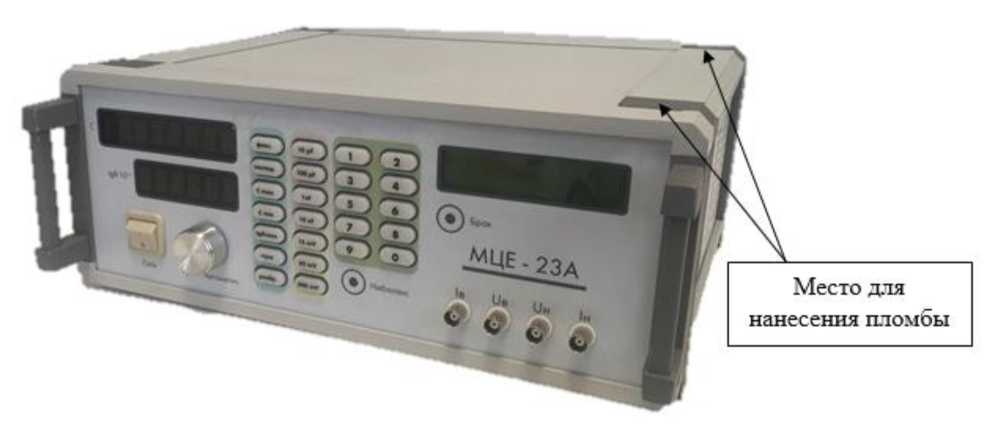

Приборы для измерения электрической емкости и тангенса угла потерь конденсаторов

МЦЕ-

23А

С

89782-23

0001

Акционерное общество

"Научно-исследовательский институт "Гири-конд" (АО "НИИ "Гири-конд"),

г. Санкт-Петербург

Акционерное общество "Научно-исследовательский институт "Гири-конд" (АО "НИИ "Гири-конд"), г. Санкт-Петербург

ОС

МП 22020094-2023

1 год

Акционерное общество "Научно-исследовательский институт "Гириконд" (АО "НИИ "Гириконд"), г. Санкт-Петербург

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

01.06.2023

10.

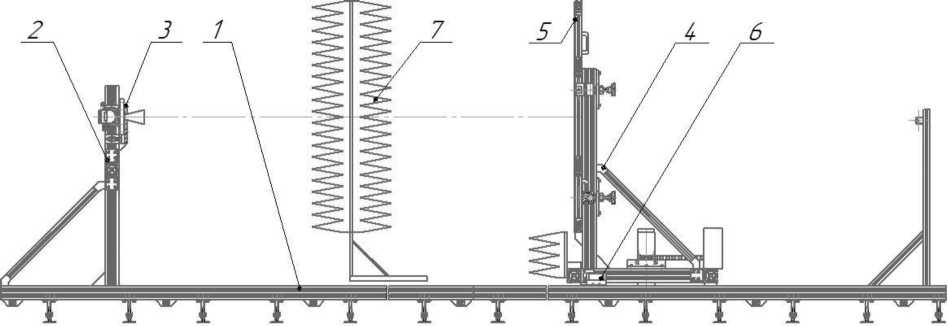

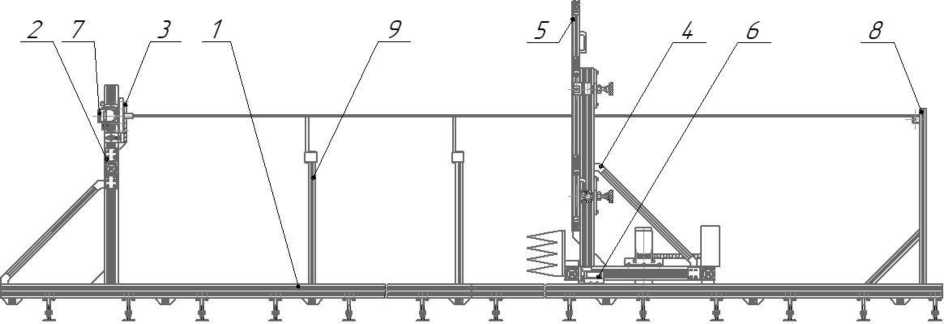

Установка для поверки уровнемеров

СЕНС

УПР

Е

89783-23

001

Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный

Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный

ОС

МП 208018-2023

1 год

Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный

ФГБУ "ВНИИМС", г. Москва

29.05.2023

11.

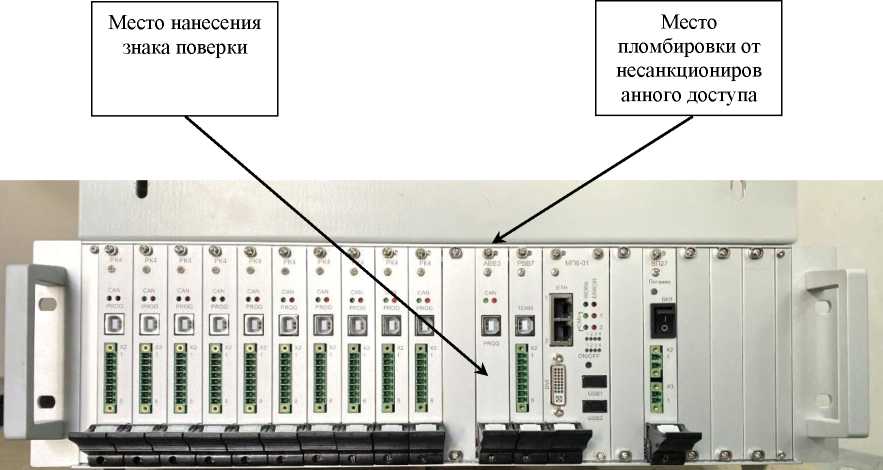

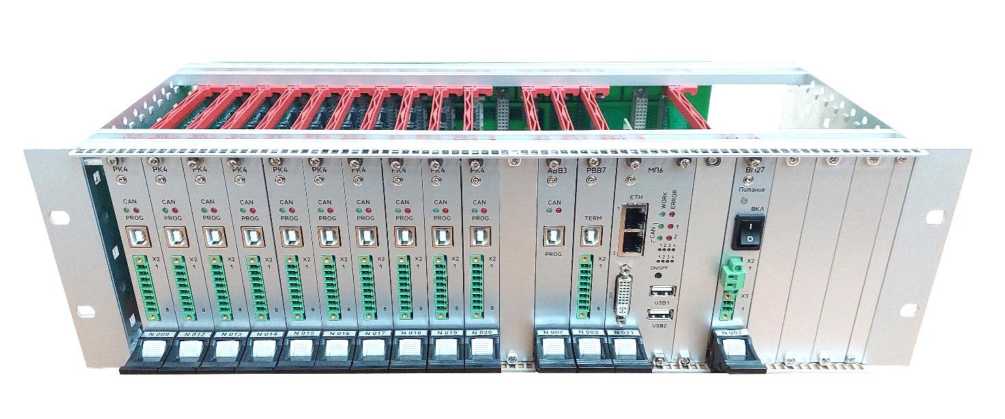

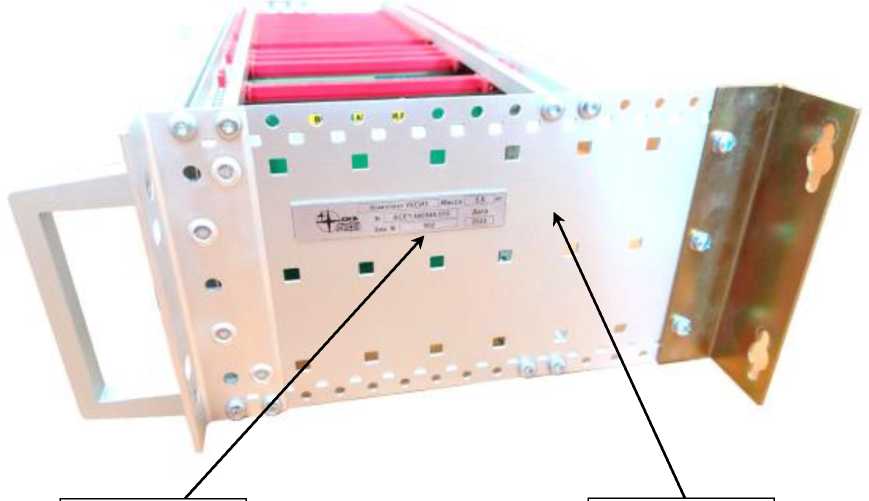

Комплекты устройств контроля сопротивления изоляции

УКСИ3

С

89784-23

001

Акционерное общество "СКБ Орион"

(АО "СКБ

Орион"), г. Санкт-

Петербург

Акционерное общество "СКБ Орион" (АО "СКБ Орион"), г. Санкт-Петербург

ОС

МП

АСЕТ.4664

98.015

1 год

Акционерное общество "СКБ Орион" (АО "СКБ Орион"), г. Санкт-Петербург

ФГБУ "ГНМЦ" Минобороны России, Московская обл., г. Мытищи

30.03.2023

12.

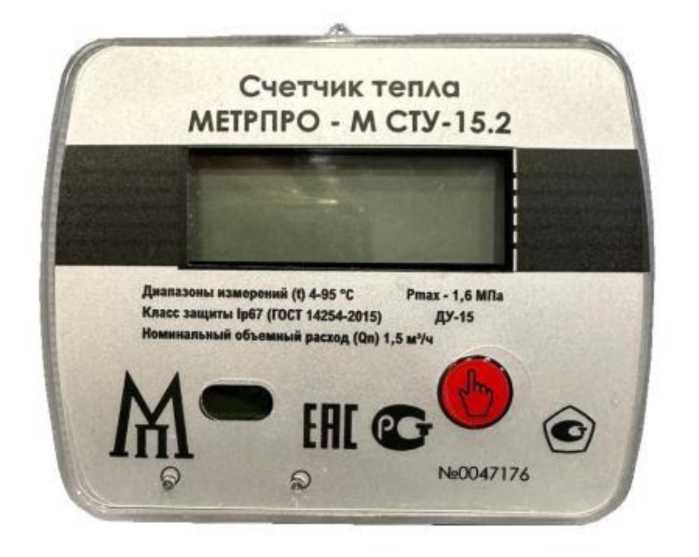

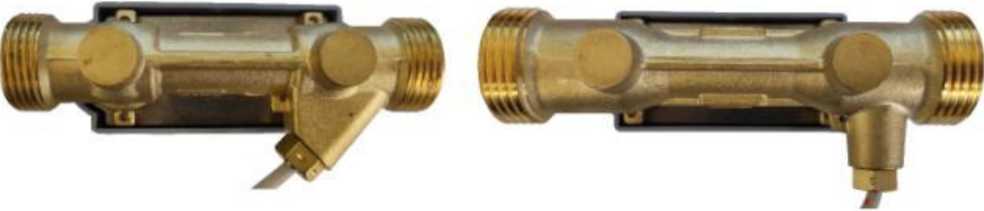

Счетчики тепла

МЕТР-

ПРО

С

89785-23

МЕТРПРО - М СТУ-15.1 зав. №0047182, МЕТР-ПРО - М СТУ-15.2 зав. №0047176, МЕТРПРО - М СТУ-20 зав.

Общество с ограниченной ответственностью "МетрПро" (ООО "Метр-Про"), Респуб-

Общество с ограниченной ответственностью "МетрПро" (ООО "Метр-Про"), Респуб-

ОС

МП 1517

1-2023

4 года

Общество с ограниченной ответственностью "МетрПро" (ООО "Метр-Про"), Респуб-

ВНИИР - филиал ФГУП "ВНИИМ им.

Д.И.Менделее ва", г. Казань

12.04.2023

№0047164

лика Татарстан, с. Усады

лика Татарстан, с. Усады

лика Татарстан, с. Усады

13.

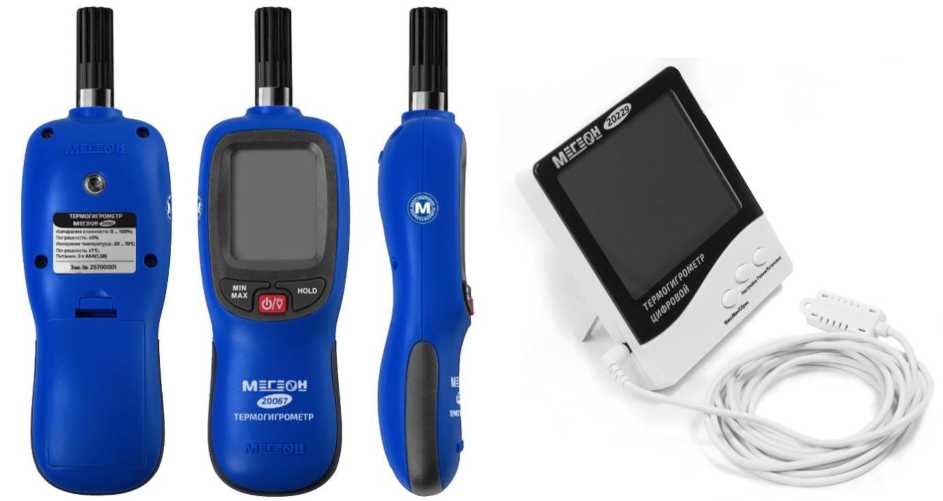

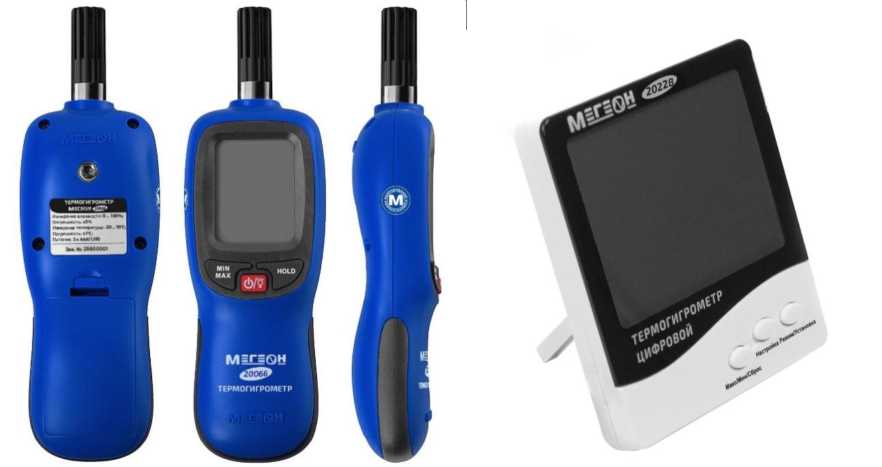

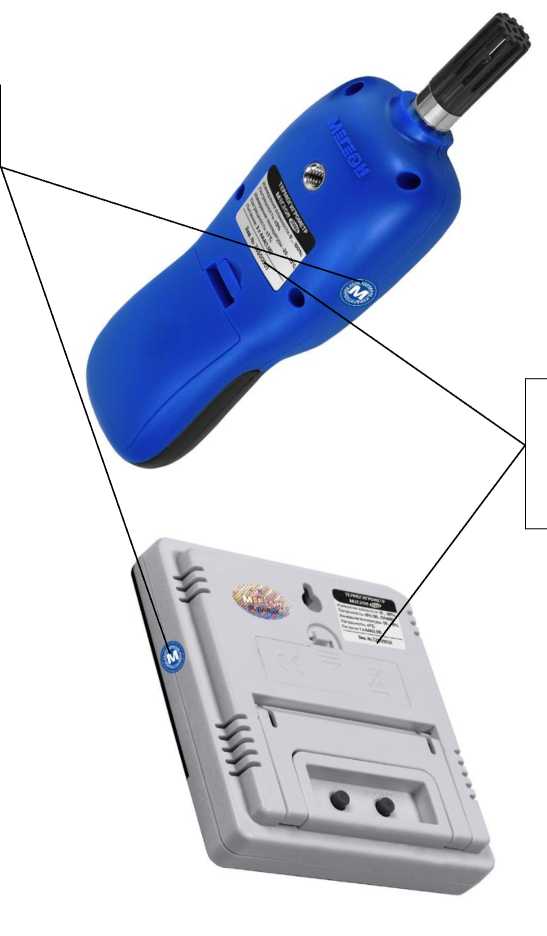

Термогигрометры

МЕ-

ГЕОН

С

89786-23

мод. МЕГЕОН 20066, зав.№ 26600001; мод.

МЕГЕОН 20067, зав. №26700001; мод. МЕГЕОН 20228, зав.№22800001; мод. МЕГЕОН 20229, зав.№22900001

Общество с ограниченной ответственностью "МАКСПРО-

ФИТ" (ООО

"МАКСПРО-

ФИТ"), Московской обл., г. Королев

Общество с ограниченной ответственностью "МАКСПРО-ФИТ" (ООО "МАКСПРО-ФИТ"), Московской обл., г. Королев

ОС

МП-

576/05

2023

1 год

Общество с ограниченной ответственностью "МАКСПРО-ФИТ" (ООО "МАКСПРО-ФИТ"), Московской обл., г. Королев

ООО "ПРОММАШ ТЕСТ" Московская обл., г. Чехов

09.06.2023

14.

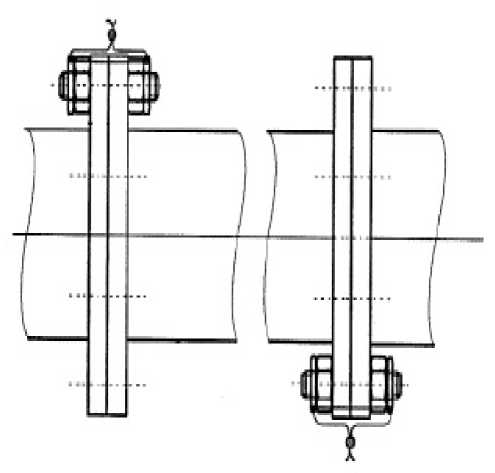

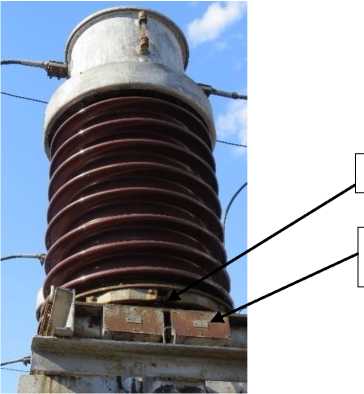

Трансформаторы тока

ТФНД-

110М-П

Е

89787-23

695, 1274, 8127

ПО "Запо-рожтрансфор-матор", Украина (изготовлены в 1971 - 1981 гг.)

ПО "Запо-рожтрансфор-матор", Украина

ОС

ГОСТ

8.217-2003

4 года

Филиал "Яй-винская ГРЭС"

ПАО "Юни-про", Тюменская обл., Ханты -Мансийский АО-Югра, г. Сургут

ФГБУ "ВНИИМС", г. Москва

19.06.2023

15.

Трансформаторы тока

ТФНД

110

Е

89788-23

48, 49, 1509

Завод "Электроаппарат", г. Ленинград (изготовлены в 1971 г.)

Завод "Электроаппарат", г. Ленинград

ОС

ГОСТ

8.217-2003

4 года

Филиал "Яй-винская ГРЭС"

ПАО "Юни-про", Тюменская обл., Ханты-Мансийский АО-Югра, г. Сургут

ФГБУ "ВНИИМС", г. Москва

19.06.2023

16.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии

Обозначение отсутствует

Е

89789-23

003

Общество с ограниченной ответственностью "Системы Релейной Защиты" (ООО "Системы Релейной Защиты"), г. Москва

Общество с ограниченной ответственностью "Газпром энергосбыт Брянск" (ООО "Газпром энергосбыт Брянск"),

ОС

МИ 3000

2022

4 года

Общество с ограниченной ответственностью "Системы Релейной Защиты" (ООО "Системы Релейной Защиты"), г. Москва

ООО "Спец-энергопроект" г. Москва

14.07.2023

(АИИС

КУЭ) ООО

"Газпром энергосбыт

Брянск"

г. Сургут

17.

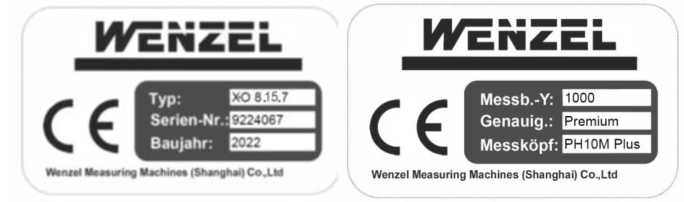

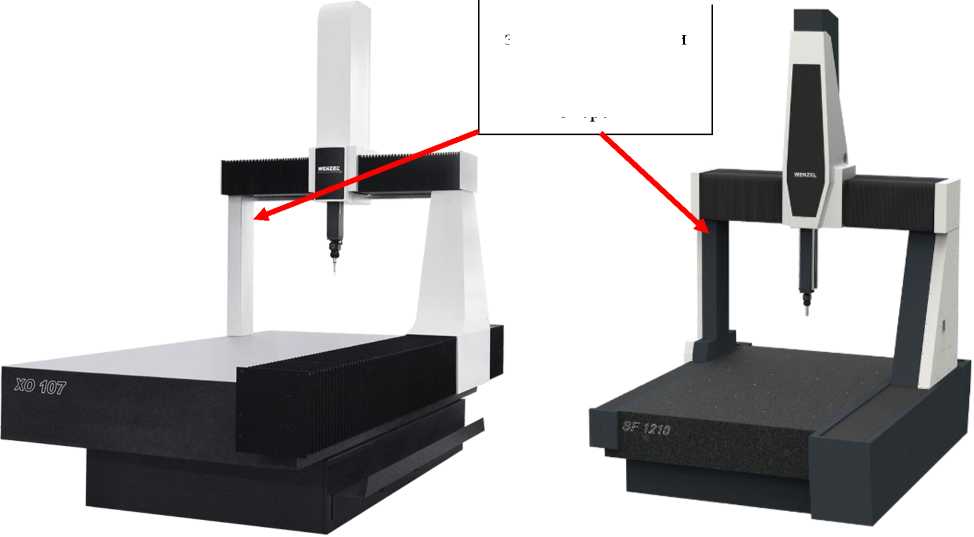

Машины координат-но-измерительные

WENZE

L

С

89819-23

мод. XO 55 Premium 5.7.5 зав. № 9224090, мод. XO 55 Premium 5.7.5 зав. № 9224089, мод. XO 87 Premium 8.10.7 зав. № 9224113, мод. XO 87 Premium 8.10.7 зав. № 9224067, мод. XO 87 Premium 8.10.7 зав. № 9224068, мод. XO 87 Premium 8.10.7 зав. № 9224084, мод. XO 87 Premium 8.10.7 зав. № 9224082, мод. XO 87 Premium 8.10.7 зав. № 9224083, мод. XO

  • 107 Premium

  • 10.15.7 зав. № 9224036, мод. XO

  • 108 Premium

  • 10.15.8 зав. № 9224050, мод. XO 1210 Premium 12.16.10 зав. № 9224069, мод. XO 1210 Premium 12.16.10 зав. № 9224110, мод. XO 1510 Premium 15.20.10 зав. № 9224017, мод. SF 55

Wenzel Measuring Machines

(Shanghai)

Co.Ltd, Китай

Wenzel Measuring Machines

(Shanghai)

Co.Ltd, Китай

ОС

МП-156

2023

1 год

Акционерное общество

"КАМАДИ" (АО "КАМА-ДИ"), г. Санкт-

Петербург

ООО "ПРОММАШ

ТЕСТ Метрология", Московская обл.,

г. Чехов

22.03.2023

зав. № 9225013, мод. SF 55 зав. № 9225017; SF 55 зав.

№ 9225008, мод. SF 107 10.12.7 зав. № 9225005, мод. SF 1210 Premium, зав.

№ 9225003

18.

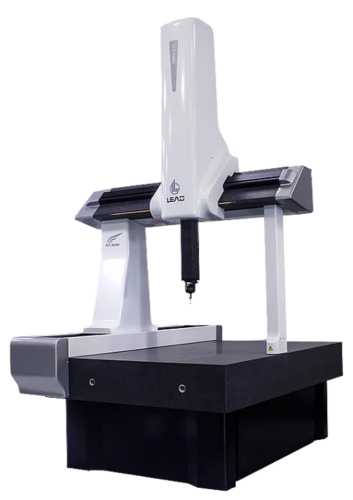

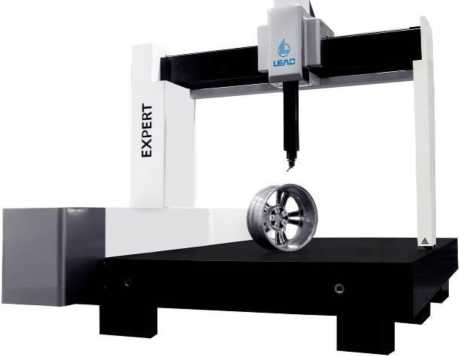

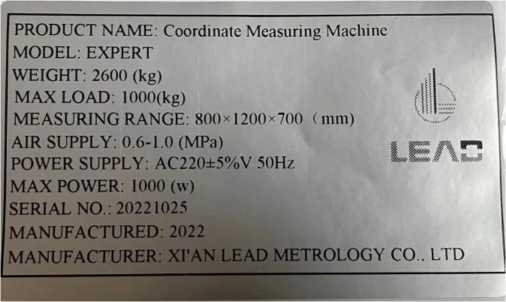

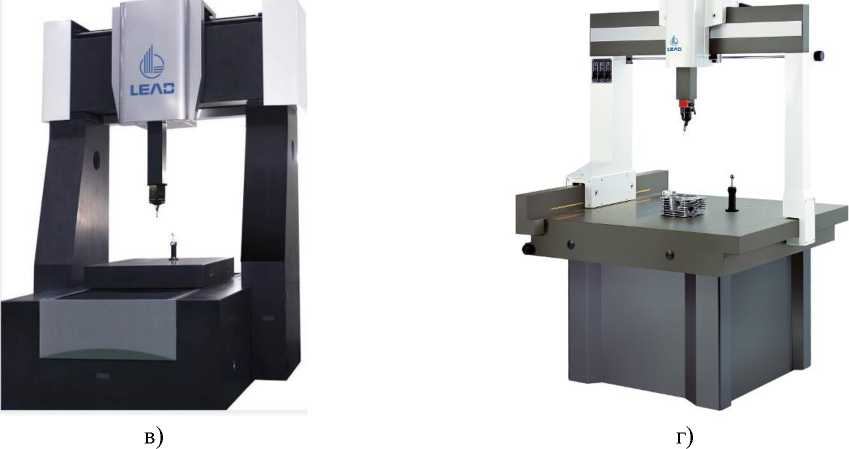

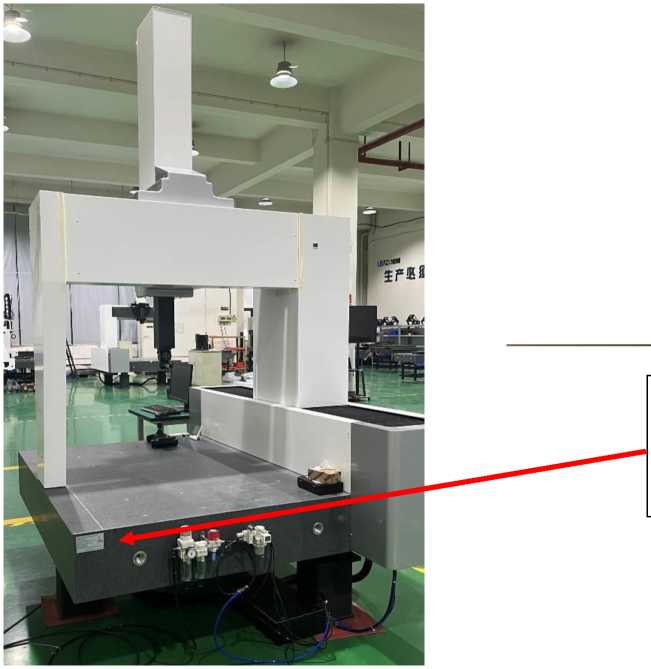

Машины координат-но-измерительные

Lead

С

89820-23

мод. FLY 15.8.6 зав. № 20230110, мод. EXPERT 8.6.6 зав. № 20221117, мод. EXPERT 30.15.10 зав. № 20221227, мод. TOP 12.10.8 зав. № 20221216, мод. Dragon 6.5.4 зав. № 20230109

Xi'an Lead

Metrology Co., Ltd., Китай

Xi'an Lead

Metrology Co., Ltd., Китай

ОС

МП-161

2023

1 год

Закрытое акционерное общество Научно-производственная фирма "Уран" (ЗАО НПФ "Уран"), г. Санкт-Петербург

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

27.04.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89774-23                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплоприемники суммарного теплового потока ФОА 020

Назначение средства измерений

Теплоприемники суммарного теплового потока ФОА 020 (далее - теплоприемники), предназначены для измерений энергетической освещенности (плотности суммарного теплового потока) в диапазоне длин волн от 0,2 от 10,0 мкм.

Описание средства измерений

Принцип действия теплоприемников заключается в преобразовании пленочной термобатареей измеряемого теплового потока, поступающего в чувствительный элемент теплоприемников в термоэлектродвижущую силу (ТЭДС). Рабочие («горячие») спаи термобатареи находятся в зоне поступления теплового потока, а «холодные» - на периферии. Чувствительность теплоприемников зависит от температуры корпуса, для измерения которой имеется пленочный кремниевый терморезистор, расположенный в зоне «холодных» спаев термобатареи.

Теплоприемники состоят из корпуса, чувствительного элемента в форме черного диска с закрепленными на нем термобатареей и обмоткой замещения (нагревателем), терморезистора, кабеля, который заканчивается разъемом РС7ТВ с кожухом. Колпак предназначен для защиты тепловоспринимающей поверхности

Общий вид теплоприемников с обозначением места нанесения маркировки представлен на рисунке 1. Заводские номера №№ 753846, 753847, 753848, 753849, 753850, 753851, 753852, 753853, 753854, 753855 в виде цифрового обозначения наносят методом гравировки на корпуса теплоприемников с задней стороны рядом с кабелем.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование теплоприемников не предусмотрено.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

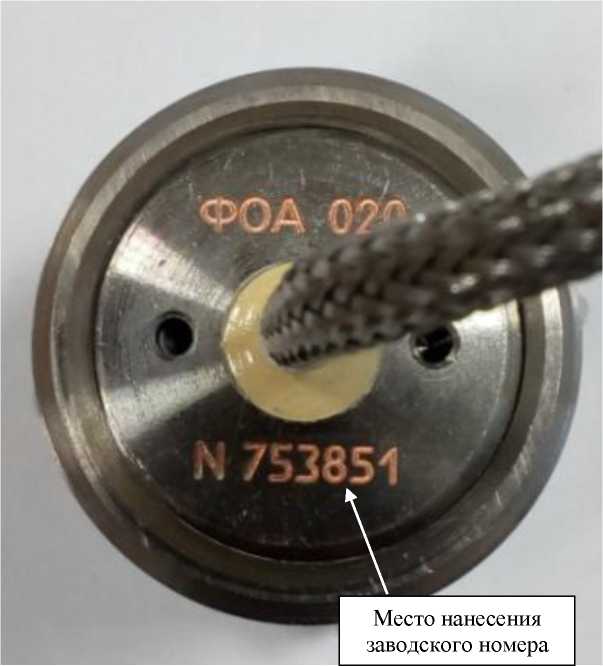

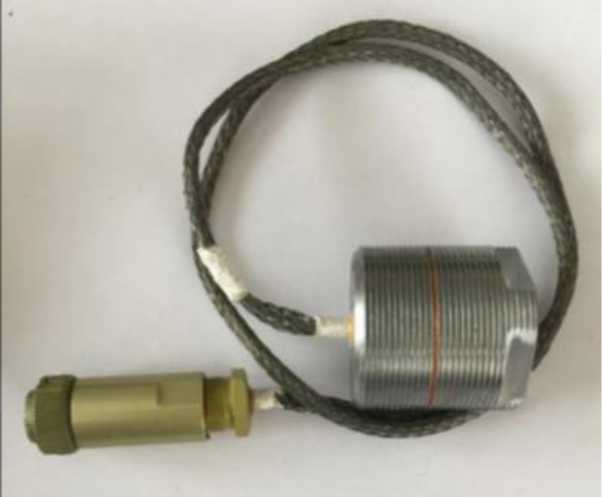

Рисунок 1 - Общий вид теплоприемников с обозначением места нанесения маркировки

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений энергетической освещенности, Вт/м2

от 10 до 1000

Пределы допускаемой относительной погрешности измерений энергетической освещенности, %

± 5

Коэффициент преобразования, В^м2/Вт, не менее

340-6

Пределы допускаемой относительной погрешности измерений коэффициента преобразования теплоприемника, %

±5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Спектральный диапазон, мкм

от 0,2 до 10,0

Диапазон показаний энергетической освещенности, Вт/м2

от 0 до 3500

Габаритные размеры (без кабеля и разъема), мм, не более:

- диаметр

29

- длина

30

Масса, г, не более

180

Условия эксплуатации:

-температура окружающей среды, °С

от -100 до +120

- атмосферное давление, Па

130403 до 13040-6

- относительная влажность, %, не более

100

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Теплоприемник суммарного теплового потока

ФОА 020

1 шт.

Паспорт

БЫ2.825.020 ПС

1 шт.

Руководство по эксплуатации

БЫ2.825 020.ТО

1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации БЫ2.825.020 ТО «Теплоприемник суммарного теплового потока ФОА 020. Техническое описание и инструкция по эксплуатации» п. 10 «Измерения».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815 «Об утверждении государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»;

Технические условия БЫ2.825.020 ТУ «Теплоприемник суммарного теплового потока ФОА 020».

Правообладатель

Акционерное общество «Научно-производственное объединение измерительной техники» (АО «НПО ИТ»)

ИНН 5018139517

Адрес: 141074, Московская область, г. Королев, ул. Пионерская, д. 2

Телефон: +7 (499) 750 40 50, доб. 10-78

Факс: +7 (495) 488 96 48

E-mail: npoit@npoit.ru

Изготовители

Акционерное общество «Научно-производственное объединение измерительной техники» (АО «НПО ИТ»)

ИНН: 5018139517

Адрес: 141074, Московская область, г. Королев, ул. Пионерская, д. 2

Телефон: +7 (499) 750 40 50

Факс: +7 (495) 488 96 48

E-mail: npoit@npoit.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89775-23 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы Метран АГ

Назначение средства измерений

Газоанализаторы Метран АГ (далее - газоанализаторы) предназначены для непрерывного измерения содержания объемной доли различных компонентов в газовых средах, промышленных выбросах, дымовых газах, биогазах и прочих технологических газах.

Описание средства измерений

Принцип действия газоанализаторов основан на физических методах анализа, включающих вспомогательные химические реакции и физико-химические процессы, а именно:

  • - инфракрасной фотометрии

  • - ультрафиолетовой фотометрии в видимом диапазоне спектра

  • - инфракрасной спектрометрии на базе диодного лазера

  • - электрохимический / ячейки из диоксида циркония

  • - ёмкостной

  • - парамагнитный

  • - по теплопроводности

  • - пламенно-ионизационного детектирования (ПИД) Газоанализаторы производятся в 5 моделях: Л100, 300А, 300В, 300С, 500.

Модели отличаются между собой количеством каналов измерений, количеством сигналов ввода-вывода, конструктивным исполнением. Конструктивно газоанализаторы могут быть выполнены в виде моноблока с ЖК-дисплеем или шкафа, включающего в себя несколько модулей с одним или несколькими ЖК-дисплеями. Все газоанализаторы имеют микропроцессорное управление.

Газоанализаторы имеют в своем составе, в зависимости от модели и конфигурации:

  • - измерительные модули;

  • - терморегулятор для поддержания температуры внутри корпуса (опционально);

  • - термостатированный корпус ячеек для поддержания заданной температуры (опционально);

  • - платы входных/выходных сигналов;

  • - цифровые интерфейсы связи Ethernet, RS232, RS485

  • - Web-браузер (для модели 300С).

Модель Л100 - выпускается во взрывозащищенном исполнении, с одним

измерительным модулем лазерной спектрометрии в инфракрасном диапазоне.

Модель 300А может включать до трех измерительных ячеек инфракрасной фотометрии и одну электрохимическую ячейку или по одной парамагнитной, теплопроводной, емкостной и электрохимической ячейке.

Модель 300В выпускается во взрывозащищенном исполнении и может включать в себя до трех ячеек инфракрасной фотометрии и одну электрохимическую ячейку или по одной парамагнитной, теплопроводной, емкостной и электрохимической ячейке.

Модель 300С может включать до пяти измерительных ячеек: электрохимических, парамагнитных, инфракрасной и ультрафиолетовой фотометрии.

Модель 500 включает в себя измерительные модули и блок подготовки пробы, смонтированные в шкафу. Возможен одновременный непрерывный анализ до 8 компонентов. Данная модель имеет следующие внутренние измерительные модули: емкостной, циркониевый, парамагнитный, ультрафиолетовой фотометрии и лазерной спектрометрии, ПИД. Измерительные модули емкостной, ультрафиолетовой фотометрии, лазерной спектрометрии и ПИД могут монтироваться в отдельные 19-ти дюймовые корпуса с ЖКИ экраном или без корпуса с отдельным ЖКИ экраном. Данная модель может опционально оснащаться встроенным промышленным компьютером и дисплеем. В зависимости от комплектации шкаф газоанализатора может поставляться с дверью, имеющей смотровое окно или без него. Возможна поставка шкафа с видом взрывозащиты «оболочки под избыточным давлением «р» обеспечиваемым блоком управления автоматического контроля и регулировки наддува в корпусе.

Газоанализаторы отображают на буквенно-цифровом жидкокристаллическом дисплее данные о концентрации измеренных компонентов и состоянии газоанализаторов в единицах «млн-1» (ppm), «мг/м3» или «%».

В зависимости от конфигурации газоанализаторы могут выполнять следующие функции:

- автоматическую, ручную или удаленную калибровку нуля;

- автоматическую, ручную или удаленную калибровку диапазона;

- самодиагностику.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Заводские номера газоанализаторов наносятся печатным способом в виде цифрового обозначения на идентификационную табличку (рисунок 3), закрепленную на торце электронного преобразователя газоанализатора (для модели Л100), на задней части газоанализатора (для моделей 300А и 300С), на передней части газоанализатора (для модели 300В), на боковой стенке шкафа газоанализатора (для модели 500) методом наклейки или с помощью заклепок или винтами.

Общий вид газоанализаторов представлен на рисунке 1.

Места пломбирования от несанкционированного доступа показаны на рисунке 2. Пломбирование осуществляется специальной наклейкой в местах соединения элементов корпуса газоанализатора.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Модель 300А

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Модель Л100

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru
Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Модель 300С

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

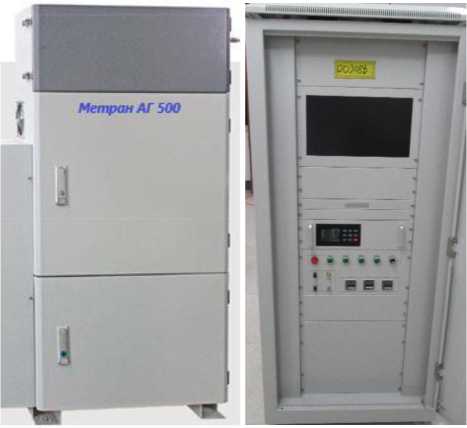

Метран АГ 500

Модель 500

Рисунок 1 - Общий вид газоанализаторов Метран АГ

Модель 300В

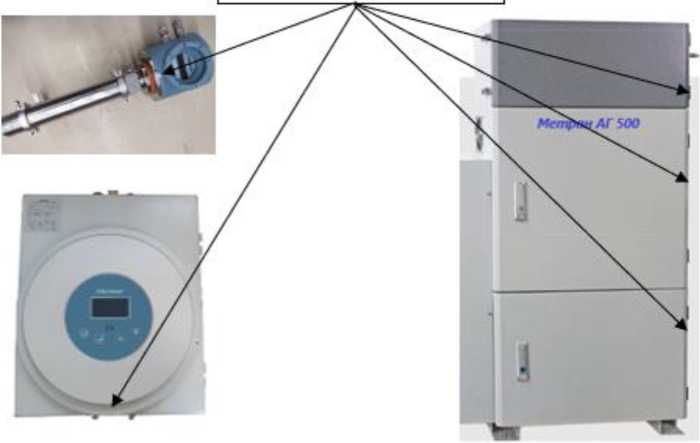

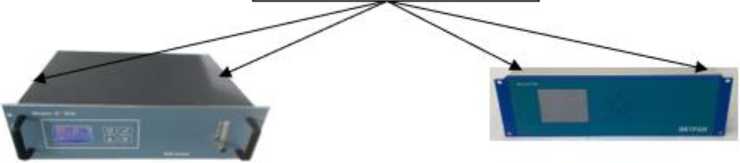

Места пломбирования

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Места пломбирования

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 2 - Пломбирование газоанализаторов Метран АГ

Места нанесения заводского номера

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru
МЕТРА1Г ГАЗОАНАЛИЗАТОР МЕТРАН АГ

Места нанесения

знака утверждения типа

Модель: 300В Заводской №: 0000001

Тег

Дата изготовления: 03.2023

Питание: 230 В, 50 Гц, 200 Вт

Канал 1

Канал 2

Канал 3

Измеряемый газ: Н2 Измеряемый газ: -Измеряемый газ: -

Диапазон: 0-100%

Диапазон: -

Диапазон:-

Открывать, отключив

IP65

1Exdb IICT6 GbX

О'С^Та^+45'С

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 3 - Идентификационная табличка газоанализаторов

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, предназначенное для обработки результатов измерения, управления газоанализаторами, считывания, отображения, хранения и передачи данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Влияние встроенного программного обеспечения на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже:

Модель Л100

06B 134B20220331 1455 V1.11

Модель 300А

MREN10V-0.1

Модель 300В

MREN30V-0.1

Модель 300С

V1.4.0

Модель 500*

А) 222C C V1 1

Б) Ver120C

* - номер версии зависит от комплектации модели газоанализатора

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый компонент2)

Метод анализа

Максимальный диапазон показаний^ 3) концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений1) 3)

относи тельная

приведенная 4)

Аммиак

NH3

ИК спектрометри я с диодным лазером

от 0 до

10 млн-1

от 0 до 10 млн-1

-

± 15 %

от 0 до 1 %

от 0 до 50 млн-1 включ.

-

± 10 %

св. 50 до 100 млн-1 включ.

± 9 %

-

св. 100 до 200 млн-1 включ.

± 8 %

-

св. 200 до 500 млн-1 включ.

± 7 %

-

св. 500 до 2000 млн-1 включ.

± 6 %

-

св. 2000 млн-1 до 1 %

± 5 %

-

ИК фотометрия

от 0 до 100 %

от 0 до 100 млн-1 включ.

-

± 10 %

св. 100 до 1000 млн-1 включ.

± 7 %

-

св. 1000 млн-1 до 1 % включ.

± 6 %

-

св. 1,0 до 50 % включ.

± 4 %

-

св. 50 до 100 %

± 1 %

-

Водород

H2

Теплопровод ность

от 0 до 100 %

от 0 до 1,0 % включ.

-

± 10 %

св. 1,0 до 10 % включ.

± 4 %

-

св. 10 до 100 % включ.

± 3 %

-

от 50 до 100 %

от 50 до 100 %

± 2 %

-

от 80 до 100 %

от 80 до 100 %

± 2 %

-

от 90 до 100 %

от 90 до 100 %

± 2 %

-

Определяемый

компонент2)

Метод анализа

Максимальный диапазон показаний^ 3) концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений1) 3)

относи тельная

приведенная 4)

Диоксид углерода

CO2

ИК спектрометри я с диодным лазером

от 0 до 5000 млн 1

от 0 до 10 млн-1 включ.

-

± 10 %

св. 10 до 100 млн-1 включ.

± 8 %

-

св. 100 до 500 млн-1 включ.

± 7 %

-

св. 500 до 1000 млн-1 включ.

± 6 %

-

св. 1000 до 3000 млн-1 включ.

± 5 %

-

св. 3000 до 5000 млн-1

± 4 %

-

от 0 до 100 %

от 0 до 200 млн-1 включ.

-

± 10 %

св. 200 до 1000 млн-1 включ.

± 8 %

-

св. 1000 до 2500 млн-1 включ.

± 7 %

-

св. 2500 млн-1 до 0,5 % включ.

± 6 %

-

св. 0,5 до 1 % включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 % включ.

± 2 %

-

св. 50 до 100 %

± 1,5

%

-

ИК фотометрия

от 0 до 5000 млн-1

от 0 до 10 млн-1 включ.

-

± 10 %

св. 10 до 100 млн-1 включ.

± 8 %

-

св. 100 до 1000 млн-1 включ.

± 7 %

-

св. 1000 до 3000 млн-1 включ.

± 6 %

-

св. 3000 до 5000 млн-1

± 5 %

-

от 0 до 100 %

от 0 до 200 млн-1 включ.

-

± 10 %

св. 200 до 1000 млн-1 включ.

± 8 %

-

св. 1000 до 2500 млн-1 включ.

± 7 %

-

св. 2500 млн-1 до 0,5 % включ.

± 6 %

-

св. 0,5 до 1 % включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 % включ.

± 2 %

-

св. 50 до 100 %

± 1,5

%

-

Оксид углерода

CO

ИК спектрометри я с диодным лазером

от 0 до 2 млн-1

от 0 до 2 млн-1

-

± 10 %

от 0 до 5000 млн-1

от 0 до 10 млн-1 включ.

-

± 10 %

св. 10 до 50 млн-1 включ.

± 8 %

-

св. 50 до 100 млн-1 включ.

± 7 %

-

св. 100 до 400 млн-1 включ.

± 6 %

-

Определяемый

компонент2)

Метод

анализа

Максимальный диапазон показаний^ 3) концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений1) 3)

относи тельная

приведенная 4)

св. 400 до 1000 млн-1 включ.

± 5 %

-

св. 1000 до 1500 млн-1 включ.

± 4 %

-

св. 1500 до 5000 млн-1

± 3 %

-

от 0 до 100 %

от 0 до 200 млн-1 включ.

-

± 10 %

св. 200 до 1000 млн-1 включ.

± 8 %

-

св. 1000 до 2500 млн-1 включ.

± 7 %

-

св. 2500 млн-1 до 0,5 % включ.

± 6 %

-

св. 0,5 до 1% включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 % включ.

± 2 %

-

св. 50 до 100 %

± 1,5

%

-

ИК фотометрия

от 0 до 5000 млн 1

от 0 до 20 млн-1 включ.

-

± 10 %

св. 20 до 100 млн-1 включ.

± 8 %

-

св. 100 до 500 млн-1 включ.

± 7 %

-

св. 500 до 1000 млн-1 включ.

± 6 %

-

св. 1000 до 3000 млн-1 включ.

± 5 %

-

св. 3000 до 5000 млн-1

± 4 %

-

от 0 до 100 %

от 0 до 500 млн-1 включ.

-

± 10 %

св. 500 до 2500 млн-1 включ.

± 7 %

-

св. 2500 млн-1 до 0,5 % включ.

± 6 %

-

св. 0,5 до 1 % включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 % включ.

± 2 %

-

св. 50 до 100 %

± 1,5

%

-

Сероводо род

H2S

ИК спектрометри я с диодным лазером

от 0 до 2000 млн 1

от 0 до 20 млн-1 включ.

-

± 10 %

св. 20 до 50 млн-1 включ.

± 7 %

-

св. 50 до 200 млн-1 включ.

± 6 %

-

св. 200 до 1000 млн-1 включ.

± 5 %

-

св. 1000 до 2000 млн-1

± 4 %

-

от 0 до 100 %

от 0 до 0,1 % включ.

±10%

св. 0,1 до 1 % включ.

±8%

-

св. 1 до 10 % включ.

±7%

-

св. 10 до 100 %

±2%

-

Определяемый

компонент2)

Метод анализа

Максимальный диапазон показаний^ 3) концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений1) 3)

относи тельная

приведенная 4)

Метан

CH4

ИК спектрометри я с диодным лазером

от 0 до 8000 млн-1

от 0 до 10 млн-1 включ.

-

± 10 %

св. 10 до 200 млн-1 включ.

± 8 %

-

св. 200 до 1000 млн-1 включ.

± 7 %

-

св. 1000 до 4000 млн-1 включ.

± 6 %

-

св. 4000 до 8000 млн-1

± 5 %

-

от 0 до 100 %

от 0 до 500 млн-1 включ.

-

± 10 %

св. 500 до 2500 млн-1 включ.

± 8 %

-

св. 2500 млн-1 до 0,5 % включ.

± 7 %

-

св. 0,5 до 2 % включ.

± 6 %

-

св. 2 до 10 % включ.

± 5 %

-

св. 10 до 50 % включ.

± 4 %

-

св. 50 до 100 %

± 3 %

-

ИК фотометрия

от 0 до 5000 млн 1

от 0 до 20 млн-1 включ.

-

± 10 %

св. 20 до 100 млн-1 включ.

± 8 %

-

св. 100 до 300 млн-1 включ.

± 7 %

-

св. 300 до 1000 млн-1 включ.

± 6 %

-

св. 1000 до 3000 млн-1 включ.

± 5 %

-

св. 3000 до 5000 млн-1

± 4 %

-

от 0 до 100 %

от 0 до 500 млн-1 включ.

-

± 10 %

св. 500 до 2500 млн-1 включ.

± 6 %

-

св. 2500 млн-1 до 0,5 % включ.

± 5 %

-

св. 0,5 до 10 % включ.

± 4 %

-

св. 10 до 50 % включ.

± 3 %

-

св. 50 до 100 %

± 2 %

-

Оксид азота (II)

NO

ИК фотометрия

от 0 до 1 %

от 0 до 20 млн-1 включ.

-

± 10 %

св. 20 до 50 млн-1 включ.

± 8 %

-

св. 50 до 150 млн-1 включ.

± 7 %

-

св. 150 до 500 млн-1 включ.

± 6 %

-

св. 500 до 1500 млн-1 включ.

± 5 %

-

св. 1500 до 3000 млн-1 включ.

± 4 %

-

св. 3000 млн-1 до 1 %

± 3 %

-

от 0 до 50 %

от 0 до 1 % включ.

-

± 6 %

св. 1 до 5 % включ.

± 6 %

-

св. 5 до 10 % включ.

± 5 %

-

св. 10 до 25 % включ.

± 4 %

-

св. 25 до 50 %

± 2 %

-

Определяемый

компонент2)

Метод анализа

Максимальный диапазон показаний^ 3) концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений1) 3)

относи тельная

приведенная 4)

УФ фотометрия

от 0 до 4000 млн-1

от 0 до 15 млн-1 включ.

-

± 9 %

св. 15 до 40 млн-1 включ.

± 8 %

-

св. 40 до 250 млн-1 включ.

± 7 %

-

св. 250 до 1000 млн-1 включ.

± 6 %

-

св. 1000 до 1500 млн-1 включ.

± 5 %

-

св. 1500 до 2500 млн-1 включ.

± 4 %

-

св. 2500 до 4000 млн-1

± 3 %

-

от 0 до 10 %

от 0 до 50 млн-1 включ.

-

± 10 %

св. 50 до 1000 млн-1 включ.

± 5 %

-

св. 1000 до 5000 млн-1 включ.

± 4 %

-

св. 5000 млн-1 до 1 % включ.

± 3 %

-

св. 1 до 10 %

± 2 %

-

Диоксид азота (IV)

NO2

УФ фотометрия

от 0 до 4000 млн-1

от 0 до 30 млн-1 включ.

-

± 12 %

св. 30 до 80 млн-1 включ.

± 7 %

-

св. 80 до 200 млн-1 включ.

± 6 %

-

св. 200 до 500 млн-1 включ.

± 5 %

-

св. 500 до 1000 млн-1 включ.

± 4 %

-

св. 1000 до 4000 млн-1

± 3 %

-

от 0 до 10 %

от 0 до 50 млн-1 включ.

-

± 10 %

св. 50 до 1000 млн-1 включ.

± 7 %

-

св. 1000 до 5000 млн-1 включ.

± 6 %

-

св. 5000 млн-1 до 10 % включ.

± 5 %

-

Кислород

O2

Электрохими ческий

от 0 до 1000 млн-1

от 0 до 10 млн-1 включ.

-

± 10 %

св. 10 до 100 млн-1 включ.

± 7 %

-

св. 100 до 200 млн-1 включ.

± 6 %

-

св. 200 до 1000 млн-1

± 5 %

-

от 0 до 40 %

от 0 до 0,3 % включ.

-

± 6 %

св. 0,3 до 1 % включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 40 %

± 2 %

-

Циркониевый

от 0 до 1000 млн-1

от 0 до 10 млн-1 включ.

-

± 10 %

св. 10 до 100 млн-1 включ.

± 7 %

-

св. 100 до 200 млн-1 включ.

± 6 %

-

св. 200 до 1000 млн-1

± 5 %

-

от 0 до 50 %

от 0 до 1 % включ.

-

± 6 %

св. 1 до 25 % включ.

± 5 %

-

Определяемый

компонент2)

Метод анализа

Максимальный диапазон показаний^ 3) концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений1) 3)

относи тельная

приведенная 4)

св. 25 % до 50 %

± 2 %

-

Парамагнитн ый

от 0 до 100 %

от 0 до 1 % включ.

-

± 5 %

св. 1 до 100 %

± 4 %

-

от 50 до 100 %

от 50 до 100 %

± 3 %

-

от 80 до 100 %

от 80 до 100 %

± 3 %

-

от 90 до 100 %

от 90 до 100 %

± 3 %

-

от 95 до 100 %

от 95 до 100 %

± 2 %

-

от 98 до 100 %

от 98 до 100 %

± 1 %

-

Диоксид серы (IV)

SO2

УФ фотометрия

от 0 до 3000 млн-1

от 0 до 10 млн-1

-

± 10 %

св. 10 до 100 млн-1 включ.

± 8 %

-

св. 100 до 500 млн-1 включ.

± 7 %

-

св. 500 до 3000 млн-1

± 6 %

-

от 0 до 10 %

от 0 до 50 млн-1 включ.

-

± 10 %

св. 50 до 1000 млн-1 включ.

± 7 %

-

св. 1000 до 5000 млн-1 включ.

± 5 %

-

св. 5000 млн-1 до 1 % включ.

± 4 %

-

св. 1 до 10 %

± 3 %

-

ИК фотометрия

от 0 до 2 %

от 0 до 20 млн-1 включ.

-

± 10 %

св. 20 до 50 млн-1 включ.

± 9 %

-

св. 50 до 100 млн-1 включ.

± 8 %

-

св. 100 до 800 млн-1 включ.

± 7 %

-

св. 800 до 2000 млн-1 включ.

± 6 %

-

св. 2000 до 8000 млн-1 включ.

± 5 %

-

св. 8000 млн-1 до 2 %

± 4 %

-

от 0 до 50 %

от 0 до 2 % включ.

-

10 %

св. 2 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 %

± 2 %

-

Вода5)

H2O

ИК спектрометри я с диодным лазером

от 0 до 40 %

от 0 до 5 % включ.

-

± 8 %

св. 5 до 20 % включ.

± 6 %

-

св. 20 до 40 %

± 5 %

-

Ёмкостной

от 0 до 40 %

от 0 до 10 млн-1 включ.

-

± 8 %

св. 10 до 20 млн-1 включ.

± 8 %

-

св. 20 до 100 млн-1 включ.

± 8 %

-

св. 100 до 200 млн-1 включ.

± 7 %

-

св. 200 млн-1 до 0,1 % включ.

± 6 %

-

св. 0,1 до 1,0 % включ.

± 5 %

-

св. 1 до 5 % включ.

± 7 %

-

св. 5 до 20 % включ.

± 6 %

-

св. 20 до 40 %

± 5 %

-

Определяемый

компонент2)

Метод анализа

Максимальный диапазон показаний^ 3) концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений1) 3)

относи тельная

приведенная 4)

Хлоровод ород

HCl

ИК спектрометри я с диодным лазером

от 0 до 200 млн-1

от 0 до 20 млн-1 включ.

-

± 10 %

св. 20 до 50 млн-1 включ.

± 9 %

-

св. 50 до 100 млн-1 включ.

± 8 %

-

св.100 до 200 млн-1 включ.

± 7 %

-

Фтороводород

HF

ИК спектрометри я с диодным лазером

от 0 до 500

млн-1

от 0 до 10 млн-1 включ.

-

± 10 %

св. 10 до 20 млн-1 включ.

± 10 %

-

св. 20 до 40 млн-1 включ.

± 9 %

-

св. 40 до 75 млн-1 включ.

± 8 %

-

св. 75 до 150 млн-1 включ.

± 7 %

-

св. 150 до 500 млн-1

± 6 %

-

Оксид азота (I)

N2O

ИК спектрометри я с диодным лазером

от 0 до 1000 млн-1

от 0 до 50 млн-1 включ.

-

± 10 %

св. 50 до 100 млн-1 включ.

± 8 %

-

св. 100 до 200 млн-1 включ.

± 7 %

-

св. 200 до 1000 млн-1

± 6 %

-

от 0 до 50 %

от 0 до 1 % включ.

-

± 10 %

св. 1 до 5 % включ.

± 5 %

-

св. 5 до 10 % включ.

± 4 %

-

св. 10 до 25 % включ.

± 3 %

-

св. 25 до 50 %

± 2 %

-

Сумма углеводо родов (по пропану)

CxHy

ПИД6

от 0 до 100 млн-1

от 0 до 2 млн-1 включ.

-

± 13 %

св. 2 до 100 млн-1 включ.

± 10 %

-

от 0 до 1000 млн-1

от 0 до 100 млн-1 включ.

-

± 10 %

св. 100 до 1000 млн-1 включ.

± 10 %

-

от 0 до 20000 млн-1

от 0 до 1000 млн-1 включ.

-

± 10 %

св. 1000 до 20000 млн-1 включ.

± 10 %

от 0 до 50 %

от 0 до 50%

-

± 10 %

  • 1) Диапазон измерений газоанализатора определяется при заказе и может быть любым в пределах максимального диапазона показаний.

  • 2) Определяемые компоненты определяются при заказе и могут составлять от 1 до 8 компонентов.

  • 3) Пересчет значений объемной доли концентрации Х в млн-1(ррт) в массовую концентрацию С, мг/м3, проводят по формуле: C=X*M/Vm

где М- молярная масса компонента, г/моль,

Vm - молярный объем смеси газа или воздуха, равный 22,4 дм3/моль, при стандартизированных условиях 0°С и 101,3 кПа.

  • 4) Нормирующее значение погрешности - верхний предел нормируемого поддиапазона.

  • 5) Пересчет значения влажности в температуру точки росы согласно ГОСТ 8.547—2009

  • 6) Взрывозащищенное исполнение не предусмотрено

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации показаний выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Нестабильность нуля и диапазона за 7 суток, %, от верхнего предела диапазона измерений

- для методов анализа: ультрафиолетовая/видимая фотометрия, инфракрасная фотометрия и инфракрасная спектрометрия с диодным лазером, парамагнитный,

± 1,0

ПИД

- для методов анализа: электрохимический, циркониевый и ёмкостной

± 2,0

- для методов анализа: по теплопроводности

± 1,5

Время установления показаний (Т90), с, не более

  • - для методов анализа: инфракрасная спектрометрия с диодным лазером;

  • - для методов анализа: ультрафиолетовая/видимая фотометрия, ёмкостной,

10

парамагнитный

20

-     для методов анализа: по теплопроводности, циркониевый и

электрохимический;

40

Время прогрева, мин, не более

- для методов анализа: инфракрасная спектрометрия с диодным лазером;

20

- для методов анализа: ультрафиолетовая/видимая фотометрия, инфракрасная фотометрия, по теплопроводности и ПИД;

30

- для методов анализа: электрохимический

40

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более (Ш В Г) Модель Л100

655x165x165

Модель 300А

483x133x360

Модель 300В

520x460x226

Модель 300С

482x133x346

Модель 500

1200x2100x1000

Масса, кг, не более

Модель Л100

15

Модель 300А

10

Модель 300В

35

Модель 300С

16

Модель 500

400

Условия эксплуатации:

- температура окружающей среды, °С Модель Л100

от -20 до +60

Модель 300А

от 0 до +40

Модель 300В

от 0 до +45

Модель 300С

от 0 до +50

Модель 500

от -201) до +50

- относительная влажность окружающего воздуха (без конденсации), %, не более

95

- атмосферное давление, кПа

от 84 до 106,7

Наименование характеристики

Значение

Напряжение питания переменного тока (при частоте 50 Гц), В:

Модели 300А, 300В, 300С, 500

230

Напряжение питания постоянного тока, В Модель Л100

24

Максимальная потребляемая мощность, Вт

Модель Л100

20

Модель 300А

100

Модель 300В

200

Модель 300С

700

Модель 500

6500

Выходной сигнал:

Цифровой (в зависимости от конфигурации) Аналоговый токовый, мА

Ethernet, RS232, RS485

от 4 до 20

Маркировка взрывозащиты (для моделей Л100 и 300В)

1Ex db IIC T6 Gb X

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

40000

1) от -55°С - исполнение шкафа для размещения на открытом воздухе

Знак утверждения типа

наносится на титульный лист паспорта типографским методом и на идентификационную табличку.

Комплектность средства измерений

Таблица 5 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Газоанализатор1)

Метран АГ

1 шт.

Руководство по эксплуатации^

-

1 экз.

Паспорт^

17.5372.ХХХ2).0О ПС

1 экз.

ц в соответствии с заказом

2) шифр модели

Сведения о методиках (методах) измерений

приведены в разделе 3 «Техническое описание» документа «Газоанализаторы Метран АГ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средствам измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;

Лист № 14

Всего листов 15 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

ТУ 4215-106-51453097-2022 Газоанализаторы Метран АГ. Технические условия. Правообладатель

Акционерное Общество «Промышленная Группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Юридический адрес: 454103, Челябинская обл., г. Челябинск, вн.р-н Центральный, пр-кт Новоградский, д. 15

Тел.: +7 (351) 24 24 444

E-mail: info@metran.ru

Изготовители

Акционерное Общество «Промышленная Группа «Метран» (АС) «ПГ «Метран»)

ИНН 7448024720

Адрес:  454103,  Челябинская

пр-кт Новоградский, д. 15

Тел.: +7 (351) 24 24 444

E-mail: info@metran.ru

обл.,   г.

Челябинск,

вн.р-н

Центральный,

Общество с ограниченной ответственностью Проект»)

ИНН 7453347966

«Метран

Проект»

(ООО «Метран

Адрес:  454103,  Челябинская

обл.,   г.

Челябинск,

вн.р-н

Центральный,

пр-кт Новоградский, д. 15

Тел.: +7 (351) 24 24 444

E-mail: info@metran-project.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I

Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313733.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89776-23 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы лабораторные неавтоматического действия МТ

Назначение средства измерений

Весы лабораторные неавтоматического действия MT (далее - весы) предназначены для измерения массы при статическом взвешивании.

Описание средства измерений

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналогоцифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе. В зависимости от конструктивных особенностей некоторые модели весов оснащаются ветрозащитной витриной.

Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания.

Весы могут иметь следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

  • - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

  • - определение стабильного равновесия (4.4.2);

  • - устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);

  • - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

  • - устройство первоначальной установки на нуль (Т.2.7.2.4);

  • - устройство слежения за нулем (Т.2.7.3);

  • - устройство индикации отклонения от нуля (4.5.5);

  • - автоматическое устройство юстировки чувствительности (4.1.2.5);

  • - обнаружение промахов (4.13.9);

  • - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

  • - запоминающее устройство (4.4.6);

  • - вспомогательное показывающее устройство (Т.2.5);

  • - взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1).

Весы выпускаются в 85 модификациях: MT35/104DUT, MT55/104DUT, MT85/124DUT, MT105/124DUT, MT-FA-SEM45, MT-BH45, MT-FA-SEM125DR, MT-BH125DU, MT-FA-SEM225DR, MT-BH225DU, MT-FA-SEM125, MT-BH125, MT-FA-SEM165, MT-FA-SEM215, MT-BH215, MT-BH124, MT-FA-N224, MT-BH224, MT404T, MT124/223DUT, MT224/323DUT, MT324/423DUT, MT523/623DUT, MT1203T, MT2003T, MT3003T, MT-BH123, MT-BE123E, MT-HA123E, MT-FA-N203, MT-BH203, MT-BE203E, MT-HA203E, MT-FA-N303, MT-BH303, MT-FA-N403, MT-BH403, MT-FA-N503, MT-BH503, MT-BH1203, MT2202/3202DUT, MT3202/4202DUT, MT4202/5202DUT, MT5202/6202DUT, MT6202T, MT-HA152E, MT-BH202, MT-BE202E, MT-HA202E, MT-BH302, MT-BE302E, MT-HA302E, MT-BH502, MT-BE502E, MT-HA502E, MT-BH602, MT-BE602E, MT-HA602E, MT-H602E, MT-HA1002E, MT-H1002E, MT-BH1202, MT-BE1202E, MT-HA1202E, MT-BH2002, MT-BE2002E, MT-H2002E, MT-BH4002E, MT-BH5502E, MT-FAC4002E, MT-FAC5502E, MT-RBG6202E, MT-RBG8202E, MT-RBG10102E, MT-RBG12102E, MT-BH3001E, MT-BE3001E, MT-H3001E, MT-BH6001E, MT-BE6001E, MT-H6001E, MT-BH8001E, MT-BE8001E, MT-H8001E, отличающихся метрологическими характеристиками и габаритными размерами.

  • - DU - (при наличии) условное обозначение весов, имеющих дополнительный фиксированный в начале шкалы диапазон взвешивания, который имеет свою действительную цену деления, автоматически устанавливающуюся в зависимости от прилагаемой нагрузки;

  • - DR - (при наличии) условное обозначение двухдиапазонных весов с различными ценами деления шкалы и максимальными нагрузками, каждый диапазон взвешивания включает в себя нагрузку от минимального до максимального значения и автоматически переключается при увеличении нагрузки;

  • - E - (при наличии) условное обозначение весов с функцией калибровки внешней гирей;

  • - Т - (при наличии) условное обозначение наличия сенсорного терминала управления. Общий вид весов показан на рисунках 1, 2.

    Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 1 — Общий вид весов с действительной ценой деления от 0,01 мг до 1 мг

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 2 — Общий вид весов с действительной ценой деления от 0,01 г до 0,1 г

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 3 — Пример маркировочной таблички со знаком утверждения типа (1) и заводским номером (2)

Маркировочная табличка наносится на боковую стенку весов наклеиванием. Знак утверждения типа и заводской номер в буквенно-цифровом формате, состоящего из арабских цифр и латинских букв, наносятся методом гравировки или типографским способом на маркировочную табличку. Пример маркировочной таблички представлен на рисунке 3.

Нанесение знака поверки на весы не предусмотрено.

Пломбирование весов изготовителем не осуществляется.

К данному типу средств измерений относятся весы, выпускаемые под товарным знаком «МТ Measurement».

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.

Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.

ПО загружается на заводе-изготовителе с использованием специального оборудования, после чего ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Данные по цифровому идентификатору недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Таблица 1 - Идентификационные данные ПО для модификаций MT-BH45, MT-BH125DU, MT-

BH225DU, MT-BH125, MT-BH215, MT-BH124, MT-FA-N224, MT-BH224, MT-BH123, MT-

BE123E, MT-HA123E, MT-FA-N203, MT-BH203, MT-BE203E, MT-HA203E, MT-FA-N303, MT-BH303, MT-FA-N403, MT-BH403, MT-FA-N503, MT-BH503,MT-BH1203, MT-HA152E, MT-BH202, MT-BE202E, MT-HA202E, MT-BH302, MT-BE302E, MT-HA302E, MT-BH502, MT-BE502E, MT-HA502E, MT-BH602, MT-BE602E, MT-HA602E, MT-H602E, MT-HA1002E, MT-Н1002Е, MT-BH1202, MT-BE1202E, MT-HA1202E, MT-BH2002, MT-BE2002E, MT-H2002E, MT-BH4002E, MT-BH5502E, MT-FAC4002E, MT-FAC5502E, MT-BH3001E, MT-BE3001E, MT-

Н3001Е, MT-BH6001E, MT-BE6001E, MT-H6001E, MT-BH8001E, MT-BE8001E, MT-H8001E

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже

Г.1.1.6.Х*

Цифровой идентификатор ПО

-

*«х» может принимать значения от 0 до 999 и не относится к метрологически значимой части ПО

Таблица 2 - Идентификационные данные ПО для модификаций MT35/104DUT, MT55/104DUT, MT85/124DUT, MT105/124DUT, MT404T, MT124/223DUT, MT224/323DUT, MT324/423DUT, MT523/623DUT, MT1203T, MT2003T, MT3003T, MT2202/3202DUT, MT3202/4202DUT,

MT4202/5202DUT, MT5202/6202DUT, MT6202T

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже

4.x*

Цифровой идентификатор ПО

-

*«х» может принимать значения от 0 до 999 и не относится мой части ПО

к метрологически значи-

Таблица 3 - Идентификационные данные ПО для модификаци SEM125DR, MT-FA-SEM225DR, MT-FA-SEM125, MT-FA-SEM165,

й MT-FA-SEM45, MT-FA MT-FA-SEM215

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже

sw 8.04.x*

Цифровой идентификатор ПО

-

*«х» может принимать значения от 0 до 999999 и не относится к метрологически значимой части ПО

Таблица 4 - Идентификационные данные ПО для модификаций MT-RBG6202E, MT-RBG8202E, MT-RBG10102E, MT-RBG12102E

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже

1.06.x*

Цифровой идентификатор ПО

-

*«х» может принимать значения от 0 до 999999 и не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для однодиапазонных исполнений весов приведены в таблице 5.

Таблица 5 - Метрологические характеристики однодиапазонных весов

Модификация

Максимальная нагрузка (Max), г

Минимальная нагрузка

(Min), мг

Действительная цена деления (d), мг

Поверочный интервал, е, мг

Количество поверочных интервалов

(n)

Интервалы нагрузки (m), г

Пределы допускаемой погрешности при пер-вич. поверке (mpe), мг

Класс точности

по ГОСТ OIML

R76-1-2011

1

2

3

4

5

6

7

8

9

MT35/104DUT

30/100

1

0,01/0,1

1

100000

от 0,001 до 50 вкл.

св. 50 до 100 вкл.

± 0,5

± 1

I (специальный)

MT55/104DUT

50/100

1

0,01/0,1

1

100000

от 0,001 до 50 вкл. св. 50 до 100 вкл.

± 0,5

± 1

I (специальный)

MT85/124DUT

80/120

1

0,01/0,1

1

120000

от 0,001 до 50 вкл. св. 50 до 120 вкл.

±0,5

±1

I (специальный)

MT105/124DUT

100/120

1

0,01/0,1

1

120000

от 0,001 до 50 вкл. св. 50 до 120 вкл.

±0,5

±1

I (специальный)

MT-FA-SEM45,

MT-BH45

42

1

0,01

1

42000

от 0,001 до 42 вкл.

±0,5

I (специальный)

MT-BH125DU

62/120

1

0,01/0,1

1

120000

от 0,001 до 50 вкл. св. 50 до 120 вкл.

±0,5

±1

I (специальный)

1

2

3

4

5

6

7

8

9

MT-BH225DU

82/220

1

0,01/0,1

1

220000

от 0,001 до 50 вкл. св. 50 до 200 вкл. св. 200 до 220 вкл.

±0,5

±1

±1,5

I (специальный)

MT-FA-SEM125,

MT-BH125

122

1

0,01

1

122000

от 0,001 до 50 вкл.

Св. 50 до 122 вкл.

±0,5

±1

I (специальный)

MT-FA-SEM165

162

1

0,01

1

162000

от 0,001 до 50 вкл. св. 50 до 162 вкл.

±0,5

±1

I (специальный)

MT-FA-SEM215,

MT-BH215

210

1

0,01

1

210000

от 0,001 до 50 вкл. св. 50 до 200 вкл.

св. 200 до 210 вкл.

±0,5

±1

±1,5

I (специальный)

MT404T

400

10

0,1

1

400000

от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 400 вкл.

±0,5

±1

±1,5

I (специальный)

MT-BH124

120

10

0,1

1

120000

от 0,01 до 50 вкл. св. 50 до 120 вкл.

±0,5

±1

I (специальный)

MT-FA-N224,

MT-BH224

220

10

0,1

1

220000

от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 220 вкл.

±0,5

±1

±1,5

I (специальный)

MT124/223DUT

120/220

10

0,1/0,5

1

220000

от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 220 вкл.

±0,5

±1

±1,5

I (специальный)

MT224/323DUT

220/320

10

0,1/0,5

1

320000

от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 320 вкл.

±0,5

±1

±1,5

I (специальный)

1

2

3

4

5

6

7

8

9

MT324/423DUT

320/420

10

0,1/0,5

1

420000

от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 420 вкл.

±0,5

±1

±1,5

I (специальный)

MT523/623DUT

520/620

20

1/2

10

62000

от 0,02 до 50 вкл. св. 50 до 200 вкл. св. 200 до 620 вкл.

±5

±10

±15

II (высокий)

MT1203T

1200

100

1

10

120000

от 0,1 до 500 вкл. св. 500 до 1200 вкл.

±5

±10

I (специальный)

MT2003T

2000

100

1

10

200000

от 0,1 до 500 вкл. св. 500 до 2000 вкл.

±5

±10

I (специальный)

MT3003T

3000

100

1

10

300000

от 0,1 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 3000 вкл.

±5

±10

±15

I (специальный)

MT-BH123,

MT-BE123E,

MT-HA123E

120

20

1

10

12000

от 0,02 до 50 вкл. св. 50 до 120 вкл.

±5

±10

II (высокий)

MT-FA-N203,

MT-BH203,

MT-BE203E,

MT-HA203E

200

20

1

10

20000

от 0,02 до 50 вкл. св. 50 до 200 вкл.

±5

±10

II (высокий)

MT-FA-N303,

MT-BH303

300

20

1

10

30000

от 0,02 до 50 вкл. св. 50 до 200 вкл. св. 200 до 300 вкл.

±5

±10

±15

II (высокий)

MT-FA-N403,

MT-BH403

400

20

1

10

40000

от 0,02 до 50 вкл. св. 50 до 200 вкл. св. 200 до 400 вкл.

±5

±10

±15

II (высокий)

MT-FA-N503,

MT-BH503

500

20

1

10

50000

от 0,02 до 50 вкл. св. 50 до 200 вкл. св. 200 до 500 вкл.

±5

±10

±15

II (высокий)

1

2

3

4

5

6

7

8

9

MT-BH1203

1200

100

1

10

120000

от 0,1 до 500 вкл. св. 500 до 1200 вкл.

±5

±10

I (специальный)

MT6202T

6200

1000

10

100

62000

от 1 до 5000 вкл. св. 5000 до 6200 вкл.

±50

±100

I (специальный)

MT2202/3202DUT

2200/3200

500

10/20

100

32000

от 0,5 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 3200 вкл.

±50

±100

±150

II (высокий)

MT3202/4202DUT

3200/4200

500

10/20

100

42000

от 0,5 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 4200 вкл.

±50

±100

±150

II (высокий)

MT4202/5202DUT

4200/5200

500

10/20

100

52000

от 0,5 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 5200 вкл.

±50

±100

±150

II (высокий)

MT5202/6202DUT

5200/6200

1000

10/20

100

62000

от 1 до 5000 вкл. св. 5000 до 6200 вкл.

±50

±100

I (специальный)

MT-HA152E

150

200

10

50

3000

от 0,2 до 150 вкл.

±25

II (высокий)

MT-BH202,

MT-BE202E,

MT-HA202E

200

200

10

50

4000

от 0,2 до 200 вкл.

±25

II (высокий)

MT-BH302,

MT-BE302E,

MT-HA302E

300

200

10

50

6000

от 0,2 до 250 вкл. св. 250 до 300 вкл.

±25

±50

II (высокий)

MT-BH502,

MT-BE502E,

MT-HA502E

500

500

10

100

5000

от 0,5 до 500 вкл.

±50

II (высокий)

1

2

3

4

5

6

7

8

9

MT-BH602,

MT-BE602E,

MT-HA602E,

MT-H602E

600

500

10

100

6000

от 0,5 до 500 вкл. св. 500 до 600 вкл.

±50 ±100

II (высокий)

MT-HA1002E,

MT-H1002E

1000

500

10

100

10000

от 0,5 до 500 вкл. св. 500 до 1000 вкл.

±50

±100

II (высокий)

MT-BH1202, MT-BE1202E,

MT-HA1202E

1200

500

10

100

12000

от 0,5 до 500 вкл. св. 500 до 1200 вкл.

±50

±100

II (высокий)

MT-BH2002, MT-BE2002E,

MT-H2002E

2000

500

10

100

20000

от 0,5 до 500 вкл. св. 500 до 2000 вкл.

±50

±100

II (высокий)

MT-BH4002E,

MT-FAC4002E

4000

500

10

100

40000

от 0,5 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 4000 вкл.

±50

±100

±150

II (высокий)

MT-BH5502E,

MT-FAC5502E

5500

500

10

100

55000

от 0,5 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 5500 вкл.

±50

±100

±150

II (высокий)

MT-RBG6202E

6200

1000

10

100

62000

от 1 до 5000 вкл. св. 5000 до 6200 вкл.

±50

±100

I (специальный)

MT-RBG8202E

8200

1000

10

100

82000

от 1 до 5000 вкл. св. 5000 до 8200 вкл.

±50

±100

I (специальный)

MT-RBG10102E

10100

1000

10

100

101000

от 1 до 5000 вкл. св. 5000 до 10100 вкл.

±50

±100

I (специальный)

MT-RBG12102E

12100

1000

10

100

121000

от 1 до 5000 вкл. св. 5000 до 12100 вкл.

±50

±100

I (специальный)

MT-BH3001E,

MT-BE3001E,

MT-H3001E

3000

5000

100

500

6000

от 5 до 2500 вкл. св. 2500 до 3000 вкл.

±250

±500

II (высокий)

1

2

3

4

5

6

7

8

9

MT-BH6001E,

MT-BE6001E,

MT-H6001E

6000

5000

100

1000

6000

от 5 до 5000 вкл. св. 5000 до 6000 вкл.

±500

±1000

II (высокий)

MT-BH8001E,

MT-BE8001E, MT-H8001E

8000

5000

100

1000

8000

от 5 до 5000 вкл. св. 5000 до 8000 вкл.

±500

±1000

II (высокий)

Для двухдиапазонного режима взвешивания значения максимальной (Max i) и минимальной (Mini) нагрузки, действительной цены деления (di), поверочного интервала (ei), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для каждого диапазона взвешивания (Wi) приведены в таблице 6.

Таблица 6 - Mi

весов

Модификация

Wi

Макси-маль-ная нагруз

ка (Maxi), г

Мини

мальная нагруз

ка

(Mini), мг

Действительная цена деления, (di), мг

Поверочный ин

тервал, ei, мг

Количество поверочных интервалов

(n)

Интервалы нагрузки (m), г

Пределы допускаемой погрешности при первич. поверке (mpe), мг

Класс точности по

ГОСТ OIML R76-1-2011

MT-FA-

SEM125DR

W1

62

1

0,01

1

62000

от 0,001 до 50 вкл. св. 50 до 62 вкл.

±0,5

±1

I (специальный)

W2

120

1

0,1

1

120000

от 0,001 до 50 вкл. св. 50 до 120 вкл.

±0,5

±1

I (специальный)

MT-FA-

SEM225DR

W1

82

1

0,01

1

82000

от 0,001 до 50 вкл. св. 50 до 82 вкл.

±0,5

±1

±1,5

I (специальный)

W2

220

1

0,1

1

220000

от 0,001 до 50 вкл. св. 50 до 200 вкл.

св. 200 до 220 вкл.

±0,5

±1

±1,5

I (специальный)

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Влияние устройства установки на нуль на результат взвешивания, не более

±0,25-е

Показания на дисплее массы, г, не более

Max + 9-е

Диапазон уравновешивания тары, % Max

от 0 до 100

Диапазон предварительного задания массы тары, % Max

от 0 до 100

Условия эксплуатации:

  • - диапазон рабочих температур, °С

  • - относительная влажность воздуха, %, не более

от +10 до +30

80

Параметры электрического питания

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

от 187 до 242 от 49 до 51

Потребляемая мощность, В^А, не более

30

Габаритные размеры (длина, ширина, высота), не более, мм

380 х 225 х 360

Масса, не более, кг

14

Знак утверждения типа

наносится на маркировочную табличку, расположенную на взвешивающем модуле весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование

Количество

Весы лабораторные неавтоматического действия МТ

1 шт.

Адаптер сетевого питания

1 шт.

Соединительный кабель для подключения терминала (при наличии)

1 шт.

Руководство по эксплуатации

1 экз.

Сведения о методиках (методах) измерений

согласно разделу 4 «Простое взвешивание» эксплуатационного документа «Весы лабораторные неавтоматического действия МТ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования средству измерений

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-003-45862615-2022 «Весы лабораторные неавтоматического действия MT. Технические условия».

Правообладатель

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499

Юридический адрес: 101000, г. Москва, Сретенский б-р, 6/1, стр. 1, ком. 8, 10, 16 Телефон: +7 (495) 777 70 77

E-mail: inforus@mt.com

Изготовитель

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499

Адрес: 101000, г. Москва, Сретенский б-р, 6/1, стр. 1, ком. 8, 10, 16 Производственные площадки:

«ХУАЖИ (ФУДЖИАН) ЭЛЕКТРОНИК ТЕКНОЛОДЖИ КО, ЛТД.», Китай

No.828 Jinma Street, Huangshi Industrial Zone, Licheng District, Putian, Fujian, China «Нанжинг Истинг Межемент Ко. Лтд.», Китай

211100, No.77 Tangtong Road, Hushu Town, Nanjing, China

Испытательные центры

Закрытое акционерное общество  Консалтинго-инжиниринговое предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон (факс): +7(495)583-99-23

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89777-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная трубопоршневая двунаправленная Smith-100

Назначение средства измерений

Установка поверочная трубопоршневая двунаправленная Smith-100 (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объема жидкости в потоке в качестве рабочего эталона при проведении исследований, испытаний, поверки и калибровки средств измерений объема жидкости в потоке и/или объемного расхода жидкости.

Описание средства измерений

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из измерительного участка. Шаровый поршень совершает движение под действием потока измеряемой среды, проходящей через измерительный участок.

ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с измерительным и разгонными участками, шарового поршня, детекторов положения поршня (далее - детекторы), четырехходового переключающего крана, средств измерений давления и температуры, электрического привода. ТПУ выполнена в стационарном исполнении. Общий вид ТПУ представлен на рисунке 1.

При поверке и контроле метрологических характеристик преобразователей расхода, определяется соответствие числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема измеряемой среды. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера устройства обработки информации. При этом в устройстве обработки информации производится отсчет импульсов, поступающих от преобразователя расхода. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.

Заводской номер в виде цифрового обозначения указан на информационной табличке методом гравировки. Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ, на фланцевых соединениях измерительного участка и корпусах детекторов предусмотрены места для установки пломб, несущих на себе знак поверки. Пломбировка выполнена в соответствии с МИ 3002-2006 «Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид ТПУ

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Фланцы измерительного участка

Рисунок 2 - Схема установки пломб

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Детектор

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение вместимости измерительного участка при температуре 20 °С и избыточном давлении 0 МПа, м3

1,5165803

Рабочий диапазон расхода, м3/ч

от 18 до 100

Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) определения вместимости измерительного участка, %

±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр измерительного участка, мм

203,2

Толщина стенок измерительного участка, мм

8,1788

Параметры измеряемой среды:

  • - максимальное давление измеряемой среды, МПа, не более

  • - температура измеряемой среды, °С

  • - кинематическая вязкость, сСт

  • - плотность, кг/м3

4,5 от +5 до +45 до 25

от 800 до 900

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - атмосферное давление, кПа

  • - относительная влажность окружающего воздуха, %

от 0 до +50 от 96 до 104 от 30 до 90

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, экз.

Установка поверочная трубопоршневая двунаправленная

Smith-100 зав. №1166

1

Руководство по монтажу, эксплуатации и обслуживанию двунаправленной трубопоршневой установки

1

Трубопоршневая установка типа Smith-100 заводской № 1166 ПСП «Губкинский». Формуляр

1

Сведения о методиках (методах) измерений

приведены в разделе «Поверка счетчиков» руководства по монтажу, эксплуатации и обслуживанию двунаправленной трубопоршневой установки.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

«Smith Meter Inc.» An FMC Corporation subsidiary, США

Адрес: 1602, Wagner Avenue, PO Box 10428, Erie Pennsylvania, 16514 0428

Изготовитель

«Smith Meter Inc.» An FMC Corporation subsidiary, США

Адрес: 1602, Wagner Avenue, PO Box 10428, Erie Pennsylvania, 16514 0428

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89778-23 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные универсальные «УППУ-МОНО-МЭ»

Назначение средства измерений

Установки поверочные универсальные «УППУ-МОНО-МЭ» (далее - Установки) предназначены для измерения активной, реактивной, полной электрической мощности и энергии, частоты переменного тока, значений напряжения и силы переменного тока, фазовых углов и коэффициента мощности, значений напряжения и силы постоянного тока, основных и дополнительных показателей качества электрической энергии:

  • - среднеквадратического значения основной гармонической составляющей напряжения UC1;

  • - среднеквадратического значения гармонической составляющей напряжения U(h) с частотой hfi (порядка h) для значений h от 2 до 50;

  • - среднеквадратического значения интергармонической составляющей напряжения U(m) с частотой mf для значений m от 0,5 до 50,5 с дискретностью 1,0;

  • - среднеквадратического значения основной гармонической составляющей тока IC1;

  • - среднеквадратического значения гармонической составляющей тока I(h) порядка h для значений h от 2 до 50;

  • - среднеквадратического значения интергармонической составляющей тока I(m) с частотой mf для значений m от 0,5 до 50,5 с дискретностью 1,0;

  • - угла фазового сдвига между гармониками порядка h напряжения и тока одной фазы;

  • - коэффициента гармонической составляющей напряжения порядка h для h от 2 до 50 [Ku(h)];

  • - коэффициента гармонической составляющей тока порядка h для h от 2 до 50 [KI(h)];

  • - активной электрической мощности основной гармонической составляющей (P1);

  • - реактивной электрической мощности основной гармонической составляющей (Q1);

  • - коэффициента мощности (Кр) и тангенса [tg(^)];

  • - активной электрической мощности гармонической составляющей порядка h для h от 2 до 50 (P(h));

  • - суммарного коэффициента гармонических составляющих напряжения (THDu);

  • - суммарного коэффициента гармонических составляющих тока (THDI);

  • - напряжения прямой последовательности основной частоты (U1);

  • - напряжения нулевой последовательности основной частоты (u0);

  • - напряжения обратной последовательности основной частоты (u2);

  • - коэффициента несимметрии напряжения по обратной последовательности (Кги) и по нулевой последовательности (Кои);

  • - тока прямой последовательности основной частоты (I1);

  • - тока нулевой последовательности основной частоты (1о);

  • - тока обратной последовательности основной частоты (I2);

  • - углов фазового сдвига между напряжением и током прямой, обратной и нулевой последовательности;

  • - угла сдвига фаз между основными гармониками напряжения (фиаиь) или тока (фыь) в двух различных фазах трехфазной сети;

  • - кратковременной дозы фликера;

  • - длительности провала напряжения (Atu);

  • - глубины провала напряжения (§ип);

  • - коэффициента временного перенапряжения (Кпер и);

  • - длительности временного перенапряжения (А^ер);

  • - силы постоянного тока и напряжения постоянного тока,

а также для выполнения калибровки и поверки средств измерений (СИ) указанных выше величин и формирования указанных величин.

Установки могут использоваться в качестве рабочих средств измерений или в качестве рабочих эталонов в соответствии с государственными поверочными схемами (далее - ГПС) в зависимости от модификации:

  • - эталон 3 разряда в соответствии с ГПС «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»,

  • - эталон 2 разряда в соответствии с ГПС «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101

до 2409 Гц»;

  • - эталон 2 разряда в соответствии с ГПС «Государственная поверочная схема для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот 1-101

до V106 Гц»;

  • - эталон 2 разряда в соответствии с ГПС «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 - 10-16 до 100 А»,

  • - эталон 2 разряда в соответствии с ГПС СИ ЭЭВ «Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».

Описание средства измерений

Принцип действия СИ, входящих в состав Установки, основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с встроенным программным обеспечением (далее - ВПО) СИ. ВПО хранится в энергонезависимой памяти EEPROM модуля центрального процессора СИ.

Установки могут быть использованы только в сочетании с персональным компьютером (ПК) при автоматизированной калибровке и поверке рабочих СИ электроэнергетических величин:

  • - однофазных и трехфазных СИ активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности;

  • - однофазных и трехфазных счетчиков активной и реактивной электрической энергии;

  • - однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011;

  • - вольтметров, амперметров и измерительных преобразователей напряжения, тока и мощности в промышленной области частот в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011;

  • - средств измерений показателей качества электрической энергии (ПКЭ);

  • - средств измерений напряжения и силы постоянного тока.

Установки выполнены в виде функционально законченного рабочего места поверителя и могут работать при управлении от ПК по стандартным интерфейсам с помощью специального программного обеспечения (ПО), установленного на ПК.

Отображение параметров сигналов осуществляется на ПК с помощью ПО.

Установки выпускаются в модификациях, отличающихся конструктивным исполнением, диапазоном выходных сигналов силы тока и напряжения переменного тока, диапазоном выходной мощности каналов тока и напряжения, наличием калибратора постоянного тока.

Установки выпускаются в виде моноблока, приспособленного для переноски, и внешних устройств, кабелей, обеспечивающих подключение к поверяемым СИ.

В состав установки входит:

- СИ электроэнергетических величин;

- источники испытательных сигналов (ИИС);

- калибратор-измеритель постоянного тока и напряжения постоянного тока (ИПТ). Встроенный ИПТ предназначен для:

- вычисления погрешности средств измерений (СИ) с импульсным выходом, в т.ч. счётчиков электрической энергии, путем сравнения частот следования импульсов на телеметрических испытательных выходах поверяемого и эталонного СИ;

- измерения силы постоянного тока и преобразования силы постоянного тока во внутреннюю частоту Установки;

- измерения напряжения постоянного тока и преобразования напряжения постоянного тока во внутреннюю частоту Установки;

- воспроизведения силы постоянного тока, напряжения постоянного тока, частоты импульсного сигнала напряжения (функция калибратора).

Условное обозначение установок при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа Установки (УППУ-МОНО-МЭ) и условного обозначения модификации:

УППУ-МОНО-МЭ Х.Х-Х-Х/Х -Х -К

  • 1 2 3 4   5 6

1 - обозначение модификации по количеству измерительных каналов переменного тока:

  • •  1 - однофазная;

  • •  3 - трехфазная;

  • 2 - обозначение модификации по силе максимального выходного переменного тока ИИС (Imax), А

  • 3 - обозначение модификации по максимальному выходному фазному напряжению ИИС (Umax), B

  • 4 - обозначение модификации по максимальной выходной фазной мощности переменного тока: канала тока/канала напряжения, В^А

  • 5 - обозначение модификации установки по конструктивному исполнению:

  • •  С - стационарная;

  • •  П - переносная;

  • 6 - обозначение модификации по наличию функции калибратора постоянного тока:

  • •  символ отсутствует - нет функции калибратора;

  • •  К - имеется функция калибратора-измерителя постоянного тока и напряжения постоянного тока

Примеры обозначения при заказе:

«УППУ-МОНО-МЭ 3.12-300-60/30-П-К» - Установка переносная, предназначенная для калибровки и поверки трехфазных СИ, в т.ч. измерительных преобразователей в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011, СИ постоянного тока и напряжения постоянного тока;

«УППУ-МОНО-МЭ 3.120-576-60/30-С» - Установка стационарная, предназначенная для калибровки и поверки трехфазных СИ;

«УППУ-МОНО-МЭ 1.120-300-60/30-П» - Установка переносная, предназначенная для калибровки и поверки однофазных СИ.

Общий вид модификаций Установки представлен на рисунках 1-4. Клеймение переносных Установок от несанкционированного доступа после поверки производится в виде оттиска клейма поверителя на крепежных винтах в местах, указанных стрелками. Клеймение стационарных Установок, представленных на рисунке 4, после поверки производится в виде оттиска клейма поверителя на крепежных винтах задней панели.

Заводской номер Установки в виде арабских цифр наносится на маркировочную планку ударным методом. Маркировочная планка стационарных Установок, представленных на рисунке 4, устанавливается задней панели Установки.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 1 - Установка «УППУ-МОНО-МЭ 3.12-300-60/30-П-К». Общий вид

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 2 - Установка «УППУ-МОНО-МЭ 3.120-576-60/30-П». Общий вид

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место для

нанесения пломбы в виде мастичной пломбы

* Ш

Место для нанесения знака утверждения типа

Место для нанесения заводского номера

Рисунок 3 - Установка «УППУ-МОНО-МЭ 1.120-300-60/30-П». Общий вид

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 4 - Установка «УППУ-МОНО-МЭ 3.120-576-60/30-С». Общий вид

Программное обеспечение

Программное обеспечение Установки состоит из ВПО СИ, ИИС и ИПТ, входящих в состав Установки, и специальных программ для ПК (ПО). Связь с ПК осуществляется по стандартному интерфейсу.

ВПО СИ, ИИС и ИПТ выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе установки.

По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму, соответствующему настоящему описанию.

При вычислении результатов измерений учитываются поправочные множители и поправки, которые определяются при регулировке, записываются в энергонезависимую память и защищаются контрольными суммами, непрерывно контролируемыми системой диагностики. При обнаружении ошибки контрольных сумм на дисплей ПК выводятся соответствующие сообщения. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014. Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ВПО

Идентификационные данные (признаки)

Значение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

ЕМ3.1КМ-02

-

Номер версии (идентификационный номер) ПО

Не ниже 8.0.6411

-

Цифровой идентификатор ПО

-

-

Прикладные программы не содержат метрологически значимых частей и предназначены для выбора режима работы, измеряемых величин и диапазонов измерений, а также считывания результатов измерений из Установки с целью их просмотра, обработки, хранения и распечатки.

Метрологические и технические характеристики

Основные метрологические и технические характеристики СИ представлены в таблицах 2-7.

Таблица 2 - Диапазоны измерений и пределы допускаемых основных погрешностей измерений электрических величин

Наименование характеристики

Значение

Номинальные значения токов для Imax 12 А, 1н, А

0,1; 0,2; 0,5; 1; 5; 10

Номинальные значения токов для Imax 120 А, 1н, А

0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10;

25; 50; 100

Номинальные значения фазного напряжения для Umax 300 В, ин, В

60, 120; 240

Номинальные значения фазного напряжения для Umax 576 В, ин, В

60, 120, 240; 480

Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока

(при ин из ряда: 60, 120, 240, 480 В), В

от 0,1-ин до 1,2-ин

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, %

±[0,03+0,006- (1,2-Un/U-1)]

Диапазон измерений среднеквадратического значения силы переменного тока (I), А

от 0,1-1н до 1,2-1н

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока (I) (при 1н из ряда: 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А), %

±[0,03+0,006-(1,2-1н/1-1)]

Диапазон измерений активной электрической мощности (Р), Вт

от 0,01-Рн до 1,44-Рн

Рн = UhIe

U от 0,1-Uh до 1,2-Uh

I от 0,1-1н до 1,2-1н

Пределы допускаемой основной относительной погрешности измерений активной электрической мощности (Р), %

±[0,05+0,01- (1,44-Рн/₽-1)]

Диапазон измерений активной и реактивной электрической энергии, кВт^час (квар^час)

от 0,000001 до 10000,000000 при времени измерений от 4 до 99996 с

Пределы допускаемой относительной погрешности измерений активной и реактивной электрической энергии при времени измерения не менее 1000 с, %

±0,05

Наименование характеристики

Значение

Диапазон измерений реактивной электрической мощности (Q), рассчитываемые методом:

  • - перекрестного включения

  • - геометрическим методом

  • - методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей, вар

от 0,01-Qb до 1,44-Qb

Qh = Ub-Ib

U от 0,1-Ub до 1,2-Ub

I от 0,1-Ib до 1,2-Ib

Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности (Q), рассчитываемые методом:

  • - перекрестного включения

  • - геометрическим методом

  • - методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей

±[0,1+0,02- (1,44-Qb/Q-1)]

Диапазон измерений полной электрической мощности (S), В

от 0,01-Sb до 1,44-Sb Sb = Ub'Ib

и от 0,1-Ub до 1,2-Ub I от 0,1-Ib до 1,2-Ib

Пределы допускаемой основной относительной погрешности измерений полной электрической мощности (S), %

±[0,06+0,015-(1,2-Ub/U +1,2-Ib/I-

2)]

Диапазон измерений коэффициента мощности (Kp=P/S)

от 0,1 до 1,0

I от 0,2-Ib до 1,2-Ib

U от 0,2-Uh до 1,2-Ub

Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности (Kp=P/S)

±0,005

Диапазон измерений частоты переменного тока (fi), Гц

от 40 до 70

U от 0,2-Uh до 1,2-Ub I от 0,2-Ib до 1,2-Ib

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока (при fi от 40 до 70 Гц), Гц

±0,002

Диапазон измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз1), °

от 0 до 360

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз1), °

±0,03

Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1), °

от 0 до 360

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1), °

±0,03

Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения Uci с частотой fi от 40 до 70 Гц, В

от 0,1-Uh до 1,2-Uh

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (при Uh из ряда: 60, 120, 240, 480 В), %

±[0,03+0,015-(1,2-Uh/Uci-1)]

Диапазон измерений среднеквадратического значения гармонической составляющей напряжения порядка n U(n), В

от 0 до 0,6-Uh

Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей напряжения порядка n , % от 2 до 20 гармоники от 21 до 50 гармоники

±[0,15+((Uh/U)-2)-0,001]

±[0,2+((Uh/U)-2)-0,01]

Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения порядка m U(m), В

от 0 до 0,15-Uh

Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (для m от 0,5 до 50,5 с дискретностью 1,0), В, %

При U(m) в диапазоне до 0,01 • Uh

При U(m) в диапазоне свыше 0,01 Uh

Д5): ±0,00015-Uh;

Д6): ±1,5

Диапазон измерений среднеквадратического значения основной гармонической составляющей силы тока Ici, А

от 0,1-Ih до 1,2-Ih

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения основной гармонической составляющей силы тока, %

±[0,03+0,015-(1,2-Ih/Ic1-1)]

Диапазон измерений среднеквадратического значения гармонической составляющей тока порядка n I(n), А

от 0 до 0,6- 1н

Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка п, % от 2 до 20 гармоники от 21 до 50 гармоники

±[0,15+((Ih/I)-2)-0,001]

±[0,2+((Ih/I)-2)-0,01]

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения интергармонической составляющей тока порядка m I(m), А

от 0 до 0,15-1н

Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока порядка m (m от 0,5 до 50,5 с дискретностью 1,0), А, %

При I(m) в диапазоне до 0,01 • 1н

При I(m) в диапазоне свыше 0,01 • 1н

Д: ±0,00015-1н;

6: ±1,5

Диапазон измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы, °

от 0 до 360

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы (U от 0,2^ Ин до 1,2 • Un;

I от 0,2-1н до 1,2-1н; Ki(n) и Ки(п)от 2 до 15 %), ° ддя n от 2 до 10 для n от 11 до 50

±1,0

±3,0

Диапазон измерений коэффициента гармонической составляющей напряжения порядка n [Ки(п)], %

от 0 до 49,9

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ки(п)] (U от 0,2-U до 1,2-ин; при Ки(п) в диапазоне до 1,0), %

от 2 до 20 гармоники

от 21 до 50 гармоники

±0,005

±0,015

Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ки(п)] (U от 0,2-U до 1,2-ин; при Ки(п) в диапазоне свыше 1,0), % от 2 до 20 гармоники от 21 до 50 гармоники

и- н

о Ln Ln

Диапазон измерений коэффициента гармонической составляющей тока порядка n [Ki(n)], %

от 0 до 49,9

Пределы допускаемой основной абсолютной погрешности измерений коэффициента гармонической составляющей тока порядка n [Ki(n)] (для п от 2 до 50; I от 0,2-1н до 1,2-1н; при Ki(n) в диапазоне до 1,0), %

±0,015

Пределы допускаемой основной относительной погрешности измерений коэффициента гармонической составляющей тока порядка n [Ki(n)] (для п от 2 до 50; I от 0,2-1н до 1,2-1н;

при Ki(n) в диапазоне свыше 1,0), %

±1,5

Диапазон измерений активной электрической мощности основной гармонической составляющей (Pi), Вт

от 0,01-Рн до 1,44-Рн U от 0,1-ин до 1,2-ин

I от 0,1-1н до 1,2-!н

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений активной электрической мощности основной гармонической составляющей (при |cos ф| в диапазоне от 0,5 до 1,0), %

±[0,05+0,01-(1,44-Рн/Р-1)]

Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Qi)p, Вар

от 0,01-Qn до 1,44-Qn

U от 0,1-ин до 1,2-ин

I от 0,1-1н до 1,2-1н

Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей, %

±[0,1+0,02-(1,44-QII/Q1-1)]

Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) (при U от 0,2-U до 1,2-иД %,

от 0 до 49,9

Пределы допускаемой основной абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu до 1,0), %

±0,015

Пределы допускаемой основной относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu св. 1,0), %

±1,5

Диапазон измерений суммарного коэффициента гармонических составляющих силы тока (THDi) (при I от 0,2-1н до 1,2 • 1н), %,

от 0 до 49,9

Пределы допускаемой основной абсолютной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi до 1,0), %

±0,015

Пределы допускаемой основной относительной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi св. 1,0), %

±1,5

Диапазон измерений напряжения прямой последовательности основной частоты (U1) 1) , В

от 0 до ин

Пределы допускаемой основной абсолютной погрешности измерений напряжения прямой последовательности основной частоты, В

±(0,0006-ин'^3)

Диапазон измерений напряжения нулевой последовательности основной частоты (Uo) 1), В

от 0 до ин

Пределы допускаемой основной абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U от 0,5- ин до 1,2-Uh; Кои < 15 %), В

±0,0015-ин

Диапазон измерений напряжения обратной последовательности основной частоты (U2) 1), В

от 0 до ин

Пределы допускаемой основной абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U от 0,5- ин до 1,2-Uh; K2U < 15 %), В

±(0,001-Un-V3)

Наименование характеристики

Значение

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (Кги) 1) и по нулевой последовательности (Кои) 1) , %

от 0 до 50

Пределы допускаемой основной абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности и по нулевой последовательности (U от 0,5-ин до 1,2-Un), %

±0,2

Диапазон измерений тока прямой последовательности основной частоты (I1) 1), А

от 0 до 1н

Пределы допускаемой основной абсолютной погрешности измерений тока прямой последовательности основной частоты, А

±0,0006-1н

Диапазон измерений тока нулевой последовательности основной частоты (1о) 1), А

от 0 до 1н

Пределы допускаемой основной абсолютной погрешности измерений тока нулевой последовательности основной частоты, А

±0,0015-1н

Диапазон измерений тока обратной последовательности основной частоты (I2) 1), А

от 0 до 1н

Пределы допускаемой основной абсолютной погрешности измерений тока обратной последовательности основной частоты, А

±0,001-1н

Диапазон измерений тангенса угла фазового сдвига между напряжением и током [tg^)|

от 0 до 8

Пределы допускаемой абсолютной погрешности измерений тангенса угла фазового сдвига между напряжением и током от 0 до 2 от 2 до 8

±0,003

±0,035

Примечания:

  • 1 Параметры, отмеченные1^ измеряются только установками модификаций «3.Х»;

  • 2 Частота гармонической составляющей порядка n равна nf и не должна превышать 2550 Гц;

  • 3 Частота интергармонической составляющей порядка m равна     и не должна превышать

2550 Гц;

  • 4 Установки обеспечивают измерение параметров электрической энергии, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно;

  • 5 Абсолютная погрешность измерений;

  • 6 Относительная погрешность измерений.

Таблица 3 - Диапазоны измерений и пределы допускаемых основных погрешностей измерений силы постоянного тока, напряжения постоянного тока Установкой модификации «УППУ-

МОНО-МЭ Х.Х-Х-Х/Х -Х -К»

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока (ивх), В

от -15 до 15

Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока (при Uh,: 0,2; 5; 10 В), %

±0,03

Диапазон измерений постоянного тока (1вх), мА

от -30 до 30

Пределы допускаемой основной приведенной погрешности измерений постоянного тока (при Ih: 5; 20 мА), %

±0,05

Примечание:

Для двуполярных сигналов погрешность приведена к концу диапазона измерений.

Таблица 4 - Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования импульсов Установкой модификации «У1ШУ-МОНО-МЭ Х.Х-Х-Х/Х -Х -К»

Наименование характеристики

Значение

Диапазон воспроизведения напряжения постоянного тока (Цвых), В

от -10,5 до +10,5

Дискретность задания величины напряжения постоянного тока, В

0,001

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В

±0,0021

Диапазон воспроизведения постоянного тока (1вых), мА

от -24 до +24

Дискретность задания величины постоянного тока, мА

0,0001

Пределы допускаемой основной абсолютной погрешности воспроизведения постоянного тока, мА

±0,0047

Диапазон воспроизведения частоты следования импульсов (Бвых), Гц

от 100 до 22500

Дискретность задания величины частоты следования импульсов, Гц

1

Пределы допускаемой основной абсолютной погрешности воспроизведения частоты следования импульсов, Гц

±3-105Твых

Таблица 5 - Погрешности и диапазоны воспроизведения величин параметров напряжения переменного тока

Наименование характеристики

Значение

Диапазон воспроизведения частоты основной (первой) гармонической составляющей выходных сигналов (f1), Гц

от 42,5 до 70,0

Дискретность задания величины частоты основной (первой) гармонической составляющей выходных сигналов, Г ц

0,01

Пределы допускаемой основной абсолютной погрешности воспроизведения частоты основной (первой) гармонической составляющей выходных сигналов, Г ц

±0,01

Диапазоны воспроизведения среднеквадратического значения основной гармонической составляющей напряжения (U1), В

св. 0,05-ин до 1,2-ин

Дискретность задания величины среднеквадратического значения основной гармонической составляющей напряжения, В

0,01

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности воспроизведения среднеквадратического значения основной гармонической составляющей напряжения, %

Для диапазона св. 0,25- ин до 1,2-ин

Для диапазона от 0,05±’ц. до 0,25 Он

±1

±[1,0+0,5^((ин/и)-1)]

Диапазоны воспроизведения среднеквадратического значения основной гармонической составляющей тока (I1) А

св. 0,05-1н до 1,2-1н

Дискретность задания величины среднеквадратического значения основной гармонической составляющей тока, А

0,0001

Пределы допускаемой основной относительной погрешности воспроизведения среднеквадратического значения основной гармонической составляющей тока, %

Для диапазона св. 0,2-1н до 1,2 1н

Для диапазона от 0,054н. до 0,2 1н

±1

±[1,0+0,5^((1н/1)-1)]

Диапазон воспроизведения угла сдвига фазы между первыми гармониками напряжений и токов, °

от -180 до 180

Дискретность задания величины угла сдвига фазы между первыми гармониками напряжений и токов, °

0,01

Пределы допускаемой основной абсолютной погрешности воспроизведения угла сдвига фазы между первыми гармониками напряжений и токов, °

±1

Диапазон воспроизведения длительности провала или перенапряжения (t), с

от 0 до 600

Дискретность задания величины длительности провала или перенапряжения, с

0,001

Пределы допускаемой основной абсолютной погрешности воспроизведения длительности провала или перенапряжения, с

±0,002

Диапазон воспроизведения кратковременной дозы фликера при fi от 49 до 51 Гц;

U от 180 до 235 В;

при колебаниях напряжения, имеющих форму меандра,

Ди/U от 0,4 до 10,0 %

от 0,25 до 10,00

Пределы допускаемой основной относительной погрешности воспроизведения кратковременной дозы фликера

±1,5

Таблица 6 - Технические характеристики при генерации синусоидального сигнала

Наименование

параметра выходных сигналов

Диапазон установки

Дискретность установки

Примечание

Среднеквадратическое значение гармонической составляющей напряжения порядка п, % от U1

от 0 до i00

0,0i

n от 2 до 19

от 0 до 50

n от 20 до 50

Среднеквадратическое значение гармонической составляющей тока порядка п, % от I1

от 0 до 100

0,0i

n от 2 до 19

от 0 до 50

п от 20 до 50

Среднеквадратическое значение интергармонической составляющей напряжения c частотой m-fi, % от Ui

от 0 до 15

0,0i

m от 0,5 до 50,5 с дискретностью 1,0

Среднеквадратическое значение интергармонической составляющей тока c частотой m-fi, % от Ii

от 0 до 15

0,0i

Угол фазового сдвига между основными гармоническими составляющими:

от -i80

до 180

выходных напряжений, °

0,0i

U от 0,2-Un до Umax, В

напряжения и тока одной фазы, °

0,0i

I от 0,1 Ли до

Imax, А

Угол фазового сдвига между гармонической составляющей порядка n и основной гармонической составляющей напряжения, °

от -i80

до 180

0,0i

n от 2 до 50; U от 0,2- ин до Umax, В

Угол фазового сдвига между интергармонической составляющей с частотой m-fi и основной составляющей напряжения, °

от -i80 до 180

0,0i

m от 0,5 до 50,5 с дискретностью 1,0;

U от 0,2-ин до Umax, В

Угол фазового сдвига между гармонической составляющей порядка n и основной составляющей тока, °

от -i80

до 180

0,0i

п от 20 до 50;

I от 0,1 -Лн до

Imax, А

Угол фазового сдвига между интергармонической составляющей с частотой m-fi и основной составляющей тока, °

от -i80 до 180

0,0i

m от 0,5 до 50,5 с дискретностью 1,0;

I от 0,1 до Imax, А

Количество провалов или перенапряжений

от 0 до 100 000

i

-

Остаточное напряжение при провале, % от опорного напряжения

от 10 до 100

0,0i

f от 49 до 51 Гц

Окончание таблицы 6

Наименование

параметра выходных сигналов

Диапазон установки

Дискретность установки

Примечание

Максимальное напряжение при перенапряжении, % от опорного напряжения

от 100 до 200

0,5

f от 49 до 51 Гц

Максимальная выходная фазная мощность переменного тока канала тока, В-А, не менее

60

в соответствии с модификацией

Максимальная выходная фазная мощность переменного тока канала напряжения, В •А, не менее

30

в соответствии с модификацией

Примечание:

Uh, Umax, Imax - в соответствии с модификацией

Таблица 7 - Параметры стабильности и качества сигналов тока и напряжения при генерации синусоидального сигнала

Наименование

параметра выходных сигналов

Диапазон установки

Допускаемое значение

Примечание

Коэффициент нелинейных искажений при генерации синусоидального сигнала напряжения, %, не более

от 0,25н до 1,2-ин

1

2

При нагрузке 10 % от номинала.

При номинальной нагрузке

Коэффициент нелинейных искажений при генерации синусоидального сигнала тока, %, не более

от 0,2-1н до1,2-1н

1

2

При нагрузке 10 % от номинала

При номинальной нагрузке

Изменение установленного действующего значения напряжения в течение 1 минуты, %, не более

от 0,05н до 1,2-ин

±0,03

при постоянной нагрузке до 0,8 от максимальной выходной мощности

Изменение установленного действующего значения силы тока в течение 1 минуты, %, не более

от 0,01- 1н

до1,2-1н

±0,03

при постоянной нагрузке до 0,8 от максимальной выходной мощности

Изменение установленного значения активной (реактивной) мощности в течение 1 минуты, %, не более

от 0,05н до 1,2-Рн

±0,05

при постоянной нагрузке до 0,8 от максимальной выходной мощности

Примечание:

1н , ин - в соответствии с модификацией

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Полная мощность, потребляемая от сети питания, модификацией

(3.12-300-60/30; 1.120-300-150/150; 3.120-576-150/150-П;

3.120-576-150/150-С), В-V не более:

250

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

От 200 до 250

50±5

Максимальная частота следования импульсов на частотном входе «Fbx», Гц

22500

Габаритные размеры модификации 3.12-300-60/30, мм, не более

  • - высота

  • - ширина

  • - длина

195

390

478

Габаритные размеры модификации 3.120-576-150/150-П, мм, не более

  • - высота

  • - ширина

  • - длина

218

423

546

Габаритные размеры модификации 3.120-576-150/150-С, мм, не более

  • - высота

  • - ширина

  • - длина

267

465

483

Габаритные размеры модификации 1.120-300-150/150, мм, не более

  • - высота

  • - ширина

  • - длина

170

330

405

Масса модификации 3.12-300-60/30, кг, не более

18

Масса модификации 3.120-576-150/150-П, кг, не более

30

Масса модификации 3.120-576-150/150-С, кг, не более

30

Масса модификации 1.120-300-150/150, кг, не более

12

Время установления рабочего режима, мин, не менее

15

Время работы при силе тока от 100 А, ч, не более

8

Степень защиты корпуса, обеспечиваемая оболочками, по ГОСТ 14254

IP20

Нормальные и рабочие условия эксплуатации

  • - температура окружающей среды, °С

  • - относительная влажность при +25 оС, %, не более

  • - атмосферное давление, кПа

от +10 до +35

80

от 70,0 до 106,7

Среднее время наработки на отказ, ч

10000

Установленный срок службы, лет

10

Возможно расширение сервисных функций установки в соответствии с договором поставки в части архивирования информации и формирования протоколов поверки.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляр типографским способом, а также на лицевую панель Установки методом шелкографии.

Комплектность средства измерений

Комплект поставки Установки приведён в таблице 9. Комплект обязательных принадлежностей приведён в таблице 10. Комплект дополнительных принадлежностей указан в таблице 11. Комплект измерительных кабелей указан в таблице 12.

Таблица 9 - Комплект поставки Установки

Наименование

Обозначение

Количество

Установка модификации:

УППУ-МОНО-МЭ 3.12-Х-Х/Х-П

УППУ-МОНО-МЭ 3.120-Х-Х/Х-П

УППУ-МОНО-МЭ 1.120-Х-Х/Х-П

УППУ-МОНО-МЭ 3.120-Х-Х/Х-С

НФЦР.411113.005

НФЦР.411113.005-01

НФЦР.411113.005-02

НФЦР.411113.005-03

1 шт.

Руководство по эксплуатации

НФЦР.411113.005РЭ

1 экз.

Формуляр

НФЦР.411113.005ФО

1 экз.

Комплект обязательных принадлежностей

-

См. таблицу 10*

Примечание:

* Дополнительные принадлежности поставляются в соответствии с договором поставки.

Таблица 10 - Комплект обязательных принадлежностей

Наименование

Обозначение

Количество

Кабель для связи по интерфейсу USB

-

1 шт.

Кабель Ethernet 2 м (RJ-45 - RJ-45)

-

1 шт.

Программное обеспечение («Энергоформа УППУ», «Энергоформа», «Калибровка генератора», «Энергия», «ПТНЧ») на USB-drive

1 шт.

Кабель питания

-

1 шт.

Кабели измерительные

-

1 комплект*

Устройство фотосчитывающее УФС

-

1 комплект

Пульт формирования импульсов ПФИ

-

1 комплект

Кабель для подключения к входу «Fbx»

МС6.705.072

1 шт.

Кабель для подключения к выходу «Лвых»

МС4.853.017

1 шт.**

Кабель для подключения к входам «ивхвых» и «1вх/1вых»

МС6.705.589

1 шт.**

Упаковка

-

1 комплект

Примечания:

* комплект поставляется в соответствии с модификацией установки - см. таблицу 12, ** только для модификации УППУ-МОНО-МЭ Х.Х-Х-Х/Х-Х-К.

Комплект дополнительных принадлежностей в соответствии с договором поставки приведен в таблице 11.

Таблица 11 - Комплект дополнительных принадлежностей

Наименование

Обозначение

Количество, шт. *

Компьютер типа PC с ОС

-

1 комплект

Удлинитель сетевой компьютерный

-

1

Калиброванные катушки КТ-3-10

МС4.769.504-01

1

Калиброванные катушки КТ-3-20

МС4.769.504-02

1

Калиброванные катушки КТ-3-100

МС4.769.500

1

Калиброванные катушки КТ-1-300

МС4.769.502

1

Универсальное устройство для навески счетчиков УНС3-1

МС3.621.010

1

Кабель для связи по интерфейсу RS-232

-

1

Кабель для подключения к входу «F(p)bx»

МС6.705.071

1

Измеритель параметров микроклимата

-

1

Ethernet коммутатор

-

1

Принтер лазерный

-

1

Примечание:

* В соответствии с договором поставки количество может быть изменено

Таблица 12 - Комплект «Кабели измерительные»

Обозначение модификации установки

Обозначение кабеля

Наименование

Количество,

шт.

УППУ-МОНО-МЭ 3.12

МС6.705.620

Кабель напряжения УШ1У

4

МС6.705.693

Кабель тока 3 (12А)

6

УППУ-МОНО-МЭ 3.120

МС6.705.620

Кабель напряжения УШ1У

4

МС6.705.693

Кабель тока 3 (12А)

3

МС6.705.695

Кабель тока 4 (12А)

3

МС6.705.629

Кабель тока 4 (100А)

6

УППУ-МОНО-МЭ 1.120

МС6.705.620

Кабель напряжения УШ1У

2

МС6.705.693

Кабель тока 3 (12А)

2

МС6.705.695

Кабель тока 4 (12А)

2

МС6.705.629

Кабель тока 4 (100А)

2

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Устройство и работа» Руководства по эксплуатации НФЦР.411113.005РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А диапазоне частот от 1-10"1 до 1406 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

«НЦФР.НФЦР.411113.005ТУ Установки поверочные универсальные «УППУ-МОНО-МЭ». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»)

ИНН 7826694683

Юридический адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, помещ.40Н

Изготовители

Общество с ограниченной ответственностью «Научно-производственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»)

ИНН 7826694683

Юридический адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, помещ.40Н

Адреса мест осуществления деятельности:

199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, помещ. 40Н

199106, г. Санкт-Петербург, Кожевенная линия, д. 29, к. 5, лит. В

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1

Всего листов 3

Регистрационный № 89779-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры вибропрочные YN

Назначение средства измерений

Манометры вибропрочные YN (далее - манометры) предназначены для измерений избыточного давления, газообразных или жидких сред.

Описание средства измерений

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации манометрической пружины, перемещение свободного конца которой преобразуется передаточным механизмом в угловое перемещение показывающей стрелки.

Манометры вибропрочные YN изготавливаются в одной модификации YN60-BL.

Конструктивно манометры состоят из следующих элементов:

- корпуса;

- манометрической трубчатой пружины;

- передаточного механизма;

- отчетного устройства в виде круговой шкалы (циферблата) и показывающей стрелки.

Заводские номера в виде цифрового обозначения, наносятся на циферблат манометра методом печати.

Общий вид манометров представлен на рисунке 1.

Знак поверки наносится на корпус манометра и(или) типографическим способом на

свидетельство о поверке.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 1- Общий вид манометров с местами нанесения знака поверки и заводского номера

Лист № 2 Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа

от 0 до 4

Переделы допускаемой приведенной погрешности к верхнему пределу измерений избыточного давления, %

±2,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от -40 до +70

75

от 84,0 до 106,7

Габаритные размеры (ДхШхГ), мм

880x880x560

Масса, кг, не более

0,22

Средний срок службы, лет

10

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Манометр вибропрочный

YN

1 шт.

Паспорт

-

1 экз.

Знак утверждения типа

наносится на паспорт типографским способом.

Сведения о методиках (методах) измерений приведены в разделе «4» паспорта.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 20 октября 2022 г. № 2653» Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия Wuxi Kaifeng Pressure Gauges Co., Ltd.

Правообладатель

Wuxi Kaifeng Pressure Gauges Co., Ltd., Китай

Адрес юридического лица: Huibei road 28-11 wuxi city jiangsu province, China Телефон: + 86-0510-83079611

E-mail: 115906177@qq.com

Изготовитель

Wuxi Kaifeng Pressure Gauges Co., Ltd., Китай

Адрес: Huibei road 28-11 wuxi city jiangsu province, China Телефон: + 86-0510-83079611

E-mail: 115906177@qq.com

Испытательный центр

Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 125315, г. Москва, ул. Часовая, д. 9А, помещ. 27А

Телефон: +7 (495) 664-23-42

Web-сайт: http://www.inexcert.ru

E-mail: info@inexcert.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU. 312302.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89780-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы оптические координатно-измерительные бесконтактные

Назначение средства измерений

Приборы оптические координатно-измерительные бесконтактные (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

Описание средства измерений

Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии красного или синего диапазонов спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

В центральной части корпуса приборов, с тыльной стороны, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, в верхней части располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в четырёх модификациях: ZG717, RigelScan Plus, RigelScan Elite, AtlaScan, отличающихся некоторыми метрологическими и техническими характеристиками.

Модификация ZG717 оснащается источником света красного диапазона спектра, проецирующим до 15 линий. Модификации RigelScan Plus, RigelScan Elite, AtlaScan оснащаются источником света синего диапазона спектра. Модификация RigelScan Elite проецирует до 15 линий, модификация RigelScan Plus проецирует до 23 линий, модификация AtlaScan проецирует до 27 линий.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

Общий вид приборов приведён на рисунке 1.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

б)

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

в)

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных модификаций: а) ZG717; б) RigelScan Elite, RigelScan Plus; в) AtlaScan

Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

Место нанесения маркировочной наклейки с заводским номером средства измерений

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место нанесения знака утверждения типа средства измерений

Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского номера прибора и место нанесения знака утверждения типа.

Для увеличения диапазона и повышения точности измерений возможно использование вспомогательного устройства PhotoShot (далее - устройство PhotoShot) моделей PhotoShot Pro или PhotoShot Max. При помощи устройства PhotoShot, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

а)                                                     б)

Рисунок 4 - Общий вид вспомогательного устройства PhotoShot:

а) PhotoShot Pro; б) PhotoShot Max

Программное обеспечение

Приборы работают под управлением программного обеспечения (далее - ПО) «RigelScan», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

RigelScan

Номер версии (идентификационный номер ПО)

не ниже 4.0

Цифровой идентификатор ПО

-

Лист № 5 Всего листов 7 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

ZG717

RigelScan RigelScan

Elite         Plus

AtlaScan

Диапазон   измерений   геометрических

размеров объектов, мм

от 10 до 4000

Диапазон   измерений   геометрических

размеров объектов совместно с устройством PhotoShot Pro (PhotoShot Max), мм

от 10 до 10000

Пределы    допускаемой    абсолютной

погрешности     (при     доверительной

вероятности       0,95)       измерений

геометрических размеров объектов, мм

± (0,030 +

0,06 • L)

± (0,015 + 0,035 • L)

± (0,015 +

0,030 • L)

Пределы    допускаемой    абсолютной

погрешности     (при     доверительной

вероятности       0,95)       измерений

геометрических размеров объектов при проведении комбинированных измерений совместно с устройством PhotoShot Pro, мм

± (0,030 +

0,020 • L)

± (0,015 + 0,020 • L)

Пределы    допускаемой    абсолютной

погрешности     (при     доверительной

вероятности       0,95)       измерений

геометрических размеров объектов при проведении комбинированных измерений совместно с устройством PhotoShot Max, мм

± (0,030 +

0,015 • L)

± (0,015 + 0,015 • L)

где L - длина объекта в метрах

Таблица 3 - Основные технические характеристики

Наименование характеристики

ZG717

RigelScan RigelScan Plus         Elite

AtlaScan

Габаритные размеры (Д*Ш*В), мм, не более

147x80x310

125x70x290

135x75x295

Масса, кг, не более

0,83

1,00

Напряжение   питания   от   источника

постоянного тока, В

24

Условия эксплуатации:

- температура окружающей среды, °С

от - 20 до +40

Знак утверждения типа

наносится в виде наклейки на нижнюю часть корпуса и типографским способом на титульный лист руководства по эксплуатации.

Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 4 - Комплектность приборов

Наименование

Обозначение

Количество

Прибор оптический координатно-измерительный бесконтактный (модификация в соответствии с заказом потребителя)

1 шт.

Калибровочная пластина

-

1 шт.

Соединительный кабель передачи данных USB 3.0

-

1 шт.

Блок питания постоянного тока

-

1 шт.

Комплект рефлекторных меток

-

1 шт.

USB накопитель с ПО RigelScan и драйвером USB

-

1 шт.

USB-электронный ключ для ПО RigelScan

-

1 шт.

Вспомогательное устройство (модификация в соответствии с заказом потребителя)

PhotoShot Pro /

PhotoShot Max

По заказу

Руководство по эксплуатации

-

1 экз.

Кейс для транспортировки

-

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Процесс сканирования» документа «Приборы оптические координатноизмерительные бесконтактные. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;

Стандарт предприятия ZG Technology Co., Ltd, Китай.

Правообладатель

ZG Technology Co., Ltd, Китай

Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061 Изготовитель

ZG Technology Co., Ltd, Китай

Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89781-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители линейных перемещений АС-07

Назначение средства измерений

Измерители линейных перемещений АС-07 (далее - измерители) предназначены для измерений линейных перемещений материалов при проведении испытаний изделий и образцов из этих материалов.

Описание средства измерений

Принцип действия измерителей основан на преобразовании перемещения измерительных рычагов (щупов) преобразователей, закрепленных на образце в деформацию измерительной упругой пластины, на которую наклеены соединенные по мостовой схеме тензорезисторы, изготовленные из фольги. Деформация пластины преобразуется в пропорциональный электрический сигнал. Результаты измерений отображаются на экране персонального компьютера с установленным программным обеспечением «MTL32_2020».

Основными компонентами измерителя являются: измерительные рычаги (щупы), корпус датчика, тензометрический преобразователь, электрический провод с разъёмом подключения к контроллеру.

Для измерений используются измерительные рычаги (щупы), имеющие специальные присоединительные элементы для фиксации щупов на изделии или образце. Корпуса измерителей изготавливаются из нержавеющей стали и термостойкого пластика. Для выполнения измерений при температурах в исследуемых образцах в диапазоне от -150 до +1600 °С измерители модификаций AC-07-1105, AC-07-1110, AC-07-1115, AC-07-1120, AC-07-1125, AC-07-1130, AC-07-1106, AC-07-1135, AC-07-1123, AC-07-1121, AC-07-4005, AC-07-4105, AC-07-4110 снабжаются керамическими щупами.

Контроль перемещений производится путем измерений линейных перемещений на фиксированной длине (измерительной базе).

К средствам измерений данного типа относятся измерители линейных перемещений АС-07 модификаций AC-07-1005, AC-07-1010, AC-07-1015, AC-07-1020, AC-07-1025, AC-071030, AC-07-1035, AC-07-1040, AC-07-1045, AC-07-1050, AC-07-1055, AC-07-1060, AC-07-1065, AC-07-1070, AC-07-1075, AC-07-1080, AC-07-1085, AC-07-1090, AC-07-1095, AC-07-2005, AC-07-2010, AC-07-3020, AC-07-4005, AC-07-1105, AC-07-1110, AC-07-1115, AC-07-1120, AC-071125, AC-07-1130, AC-07-1106, AC-07-1135, AC-07-1123, AC-07-1121, AC-07-4105, AC-07-4110. Модификации отличаются базовой длиной, диапазоном измерений линейных перемещений и диапазоном рабочих температур.

Пломбирование крепёжных винтов корпуса измерителей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер измерителей в буквенно-числовом формате указывается на корпусе измерителей методом гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид измерителей приведён на рисунках 1 - 6, место нанесения заводского номе

ра представлено на рисунке 7.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид измерителей линейных перемещений АС-07 модификаций AC-07-1005, AC-07-1010, AC-07-1015, AC-07-1020, AC-07-1025, AC-07-1030, AC-07-1035, AC-07-1040, AC-07-1045, AC-

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид измерителей линейных перемещений АС-07 модификаций AC-07-1105, AC-07-1110, AC-071115, AC-07-1120, AC-07-1125, AC-07-

07-1050, AC-07-1055, AC-07-1060, AC-07-1065, AC-

07-1070, AC-07-1075, AC-07-1080, AC-07-1085, AC-

1130, AC-07-1106, AC-07-1135, AC-07

1123, AC-07-1121

07-1090, AC-07-1095

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид измерителей линейных перемещений АС-07 модификаций AC-07-2005, AC-07-2010

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 4 - Общий вид измерителей ли-

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 5 - Общий вид измерителей линейных перемещений АС-07 модификации AC-07-4005

нейных перемещений АС-07 модификации AC-07-3020

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 6 - Общий вид измерителей линейных перемещений АС-07 модификаций AC-07-4105, AC-07-4110

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 7 - Место нанесения заводского номера

Программное обеспечение

Для работы с измерителями используется метрологически значимое программное обеспечение «MTL32_2020» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для измерителей и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

ПО защищено от несанкционированного доступа с помощью программных средств. Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MTL32 2020

Номер версии (идентификационный номер) ПО

не ниже V5.23P

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Модификация

Базовая длина, мм

Диапазон измерений линейных перемещений, мм

Пределы допускаемой относительной погрешности измерений линейных перемещений, %

AC-07-1005

12,5; 25; 50п

от -0,5 до +0,5

±0,5

AC-07-1010

от -1 до +1

AC-07-1015

от -1,25 до +1,25

AC-07-1020

от -2,5 до +2,5

AC-07-1025

от -5 до +5

AC-07-1030

от -3 до +6

AC-07-1035

от -5 до +12,5

AC-07-1040

от -5 до +5

AC-07-1045

от -6,35 до +12,5

AC-07-1050

от -3 до +6

AC-07-1055

от -2,5 до +2,5

Продолжение таблицы 2

Модификация

Базовая длина, мм

Диапазон измерений линейных перемещений, мм

Пределы допускаемой относительной погрешности измерений линейных перемещений, %

AC-07-1060

25; 50; 1001}

от -5 до +5

±0,5

AC-07-1065

от -12,5 до +25

AC-07-1070

от -12,5 до +12,5

AC-07-1075

25; 50 ;75; 1001}

AC-07-1080

от -12,5 до +25

AC-07-1085

от -2,5 до +2,5

AC-07-1090

от -12,5 до +12,5

AC-07-1095

от -12,5 до +25

AC-07-1105

10

от -1,25 до +1,25

AC-07-1110

12,5

AC-07-1115

от -2,5 до +2,5

AC-07-1120

25

AC-07-1125

от -5 до +5

AC-07-1130

50

от -5 до +5

AC-07-1106

от -2,5 до + 2,5

AC-07-1135

25

от -2,5 до +12,5

AC-07-1123

12,5

от 0 до +12,5

AC-07-1121

20

от -1,5 до +1,5

AC-07-2005

50

от -6 до +6

AC-07-2010

100

от -12,5 до +12,5

AC-07-3020

от 5 до 252)

от -1,25 до +1,25

AC-07-4005

5

AC-07-4105

от -2,5 до +2,5

AC-07-4110

10

  • 1) - действительное значение базовой длины указывается в руководстве по эксплуатации и зависит от заказа потребителя

  • 2) - базовая длина устанавливается регулировочным винтом

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

AC-07-1005, AC-07-1010, AC-07-

AC-07-1105, AC-07-1110,

AC-07-1115, AC-07-1120,

AC-07-1125, AC-07-1130,

1015, AC-07-1020, AC-07-1025,

AC-07-

AC-07-1030, AC-07-1035, AC-07-

2005,

Модификация

1040, AC-07-1045, AC-07-1050,

AC-07-

AC-07-1055, AC-07-1060, AC-07-

2010,

AC-07-1106, AC-07-1135,

AC-07-1123, AC-07-1121,

AC-07-4005, AC-07-4105,

AC-07-4110

1065, AC-07-1070, AC-07-1075,

AC-07-

AC-07-1080, AC-07-1085, AC-07-

3020

1090, AC-07-1095

Параметры электри-

ческого питания:

- напряжение посто-

от 5 до 10

янного тока, В

Условия эксплуата-

ции:

- температура окружающего воздуха, °С

от -150 до +200

от -150 до +200

- относительная

(+1600)1)

влажность воздуха, %, не более

80

80

Габаритные размеры, мм, не более:

- длина

150

250

275

- ширина

85

250

100

- высота

85

150

85

Масса, кг, не более

0,25

0,35

1) - температура эксплуатации при использовании керамических щупов, датчик находится вне

камеры печи.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель линейных перемещений

АС-07

1 шт.

Футляр

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Метод измерения» «Измерители линейных перемещений АС-07. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

BISS. Стандарт предприятия. Измерители линейных перемещений АС-07.

Правообладатель

ITW India Private Limited (BISS Division), Индия

Юридический адрес: 497E, 14th Cross, 4th Phase, Peenya Industrial area, Bangalore 560058, India

Тел.: +91 (80) 28360184, факс +91 (80) 28360047

E-mail: info@biss.in

Изготовитель

ITW India Private Limited (BISS Division), Индия

Адрес: 497E, 14th Cross, 4th Phase, Peenya Industrial area, Bangalore 560058, India

Тел.: +91 (80) 28360184, факс +91 (80) 28360047

E-mail: info@biss.in

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, к. 1

Тел.: +7 (495) 120-0350

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89782-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения электрической емкости и тангенса угла потерь конденсаторов МЦЕ-23А

Назначение средства измерений

Приборы для измерения электрической емкости и тангенса угла потерь конденсаторов МЦЕ-23А (далее по тексту - приборы МЦЕ-23А) предназначены для измерений и передачи единицы электрической емкости и тангенса угла потерь при частоте 1 МГц по последовательной или параллельной схеме замещения и разбраковке контролируемых конденсаторов по емкости и тангенсу угла потерь. Приборы МЦЕ-23А могут применяться в качестве       рабочего       эталона       единицы       электрической       емкости

3-го разряда (в диапазоне номинальных значений от 5 пФ до 10 нФ при режимах измерений 50 мВ и 300 мВ) в соответствии с ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».

Описание средства измерений

Принцип действия приборов МЦЕ-23А основан на измерении напряжения на объекте и силы тока, протекающего через объект и встроенный эталон. Микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей.

Приборы МЦЕ-23А представляют собой настольный измеритель, выполненный в металлическом корпусе. Подключение к измеряемому объекту осуществляется по четырехпроводной схеме включения с применением измерительного кабеля «Кельвин». Для удобства перемещения, приборы оснащены двумя ручками.

На передней панели находятся: дисплей для отображения измеренного значения электрической емкости в пикофарадах, дисплей для отображения измеренного значения тангенса угла потерь (*10-4), дисплей для отображения заданных параметров емкости и тангенса угла потерь при разбраковке, выключатель питания, ручка управления режимом измерений (ручной или автоматический), клавиши ввода поддиапазонов, режима измерений по напряжению, режимов разбраковки, четыре коаксиальных разъема BNC для подключения измерительного кабеля, обозначение типа прибора, световые индикаторы «Брак» и «Небаланс». Обозначения клавиш ввода поддиапазонов, режима измерений по напряжению, режимов разбраковки и разъемов указаны латинскими буквами.

На задней панели размещены предохранитель, разъем для электропитания и разъем USB для подключения к компьютеру.

Маркировка приборов МЦЕ-23А выполнена методом металлографии, наносится на переднюю и заднюю панели. Передняя панель содержит: обозначение типа прибора, обозначение клавиш управления и соединительных разъемов, обозначение измеряемых параметров. Задняя панель содержит товарный знак изготовителя, параметры используемого предохранителя, заводской номер и месяц и год выпуска прибора.

Заводской номер по принятой нумерации предприятия-изготовителя в виде цифрового обозначения, состоящего из арабских цифр, наносится методом металлографии на заднюю панель приборов, что обеспечивает ее идентификацию.

Нанесение знака поверки на приборы не предусмотрено. Знак утверждения типа наносится на заднюю панель прибора.

Для предотвращения от несанкционированного проникновения внутрь прибора предусмотрена пломбировка одного из винтов крепления корпуса, закрытого заглушкой. Общий вид приборов МЦЕ-23А с указанием мест пломбировки представлен на рисунке 1. Общий вид задней панели приборов МЦЕ-23А с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 3.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

МЦЕ - 23А

la Us Uh Э Э Э

•а

Рисунок 2 - Общий вид передней панели

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место для нанесения пломбы

Рисунок 1 - Общий вид приборов МЦЕ-23А с указанием мест пломбировки от несанкционированного доступа

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место нанесения

Место нанесения знака

заводского номера

утверждения типа

Рисунок 3 — Общий вид приборов МЦЕ-23А с указанием места нанесения заводского

номера и знака утверждения типа

Программное обеспечение

Приборы МЦЕ-23А имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, передачи, обработки и представления измерительной информации. Автономное ПО позволяет производить измерения на приборе МЦЕ-23А, отображать в цифровом виде результаты измерений. Влияние встроенного и автономного ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)

Значение

Встроенное

Автономное

Идентификационное наименование ПО

МЦЕ-23А

MCE23A_Test.exe

Номер версии (идентификационный номер) ПО

-

Не ниже v1.0

Цифровой идентификатор ПО

недоступен

недоступен

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Частота измерений, кГц

1000±3

Диапазон измерений электрической

от 0,1Ч0-12 до 1240-9

емкости, Ф

поддиапазон «10 пФ»

от 0,V10-12 до 1,5-10-11

поддиапазон «100 пФ»

от 1-10-11 до 1,5-10-10

поддиапазон «1 нФ»

от V10-10 до 1,5^10-9

поддиапазон «10 нФ»

от V10"9 до 1240-9

Диапазон показаний тангенса угла потерь

Ы0"4 до 1,2

Диапазон измерений тангенса угла потерь

Ы0"4 до 1

Измерительное напряжение (режим измерений), мВ

15, 50, 300

Пределы допускаемой основной абсолютной погрешности измерений электрической емкости в режиме «15 мВ»*

±((0,005 + 0,003 tgd)- C + 0,005[иф] + 3 ед.счета)

Пределы допускаемой основной абсолютной погрешности измерений электрической емкости в режимах «50 мВ» и «300 мВ»* при С < 3000 пФ при С > 3000 пФ

±((0,002 + 0,003 tgd) C + 0,005[иф] +1 ед.счета) ±((0,005 + 0,003 tgS)- C)

Пределы допускаемой основной абсолютной погрешности измерений тангенса угла потерь в режиме «50 мВ»** при 2 пФ < С < 3000 пФ при 0,8 пФ < С < 2 пФ и С > 3000 пФ

±(0,03 tgd +1 -10 ') ±(0,03 tgd + 2 -10 ')

Пределы допускаемой основной абсолютной погрешности измерений тангенса угла потерь в режиме «300 мВ»**

при 2 пФ < С < 3000 пФ

при 0,8 пФ < С < 2 пФ и С > 3000 пФ

±(0,03 tgd + 2.10 4)

±(0,03 tgd + 5 10 4)

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, на каждые 10 °С изменения температуры

Не более половины предела допускаемой основной погрешности

Нормальные условия измерений:

  • - диапазон температур окружающего воздуха, °С

  • - относительная влажность воздуха, не более, %

  • - атмосферное давление, кПа (мм рт. ст.)

от +18 до +22

от 30 до 80 от 84 до 106,7 (от 630 до 800)

Примечание:

Принятые сокращения - С - измеренная емкость, tgd - тангенс угла потерь измеряемого объекта.

*Погрешность измерений емкости нормируется при отсчете по тангенсу угла потерь менее 0,9999. Если при измерениях показания прибора по емкости составляют менее 0,09 от максимального значения установленного поддиапазона емкости, то показания прибора по тангенсу угла потерь не нормируются.

**Погрешность измерений тангенса угла потерь в режиме «15 мВ» и для объектов емкостью менее 0,8 пФ не нормируется.

Таблица 3 — Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

напряжение переменного тока, В

220±22

частота переменного тока, Гц

50±1

Потребляемая мощность, В^А, не более

50

Габаритные размеры (ДлинахШиринахВысота), мм, не более

400x380x160

Масса, кг, не более

5

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +35

- относительная влажность (при 25°С), не более, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7 (от 630 до 800)

Средний срок службы, лет

8

Средняя наработка до отказа, ч, не менее

4000

Знак утверждения типа

наносится методом металлографии на заднюю панель прибора, типографским способом на титульный лист технических условий, руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность приборов МЦЕ-23А

Наименование

Обозначение

Количество

Приборы для измерения электрической емкости и тангенса угла потерь конденсаторов

МЦЕ-23А

1 шт.

Измерительный кабель

КБДА.685671.002

1 шт.

Кабель USB-USB (для подключения к компьютеру)*

-

1 шт.

Сетевой шнур питания

-

1 шт.

Компакт-диск с ПО*

-

1 шт.

Руководство по эксплуатации

КБДА.411213.002РЭ

1 экз.

доставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе 6 руководства по эксплуатации на прибор МЦЕ-23А «Прибор для измерения электрической емкости и тангенса угла потерь конденсаторов. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь;

ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

КБДА.411213.002ТУ Прибор для измерения электрической емкости и тангенса угла потерь конденсаторов МЦЕ-23А. Технические условия.

Правообладатель

Акционерное общество   «Научно-исследовательский   институт «Гириконд»

(АО «НИИ «Гириконд»)

ИНН 7802144144

Юридический адрес: 194223, г. Санкт-Петербург, ул. Курчатова, д. 10

Телефон (факс): (812) 247-14-50, (812) 552-60-57

Web-сайт: www.giricond.ru

E-mail: 5526057@giricond.ru

Изготовитель

Акционерное общество   «Научно-исследовательский   институт «Гириконд»

(АО «НИИ «Гириконд»)

ИНН 7802144144

Адрес: 194223, г. Санкт-Петербург, ул. Курчатова, д. 10

Телефон (факс): (812) 247-14-50, (812) 552-60-57

Web-сайт: www.giricond.ru

E-mail: 5526057@giricond.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Регистрационный № 89783-23

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка для поверки уровнемеров СЕНС УПР

Назначение средства измерений

Установка для поверки уровнемеров СЕНС УПР (далее - установка) предназначена для передачи единицы длины средствам измерений уровня.

Описание средства измерений

Принцип действия установки основан на имитации изменения уровня путем перемещения подвижной части установки.

Установка выполнена в виде рамной конструкции из алюминиевого профиля повышенной прочности. На основании смонтирована стойка для закрепления уровнемера (установочная поверхность). На направляющих основания установлена подвижная часть с экраном отражающим, передвижение осуществляется при помощи привода. Величина перемещения подвижной части задается оператором через компьютер с рабочего места. Контроль перемещения подвижной части осуществляется на основе определения положения каретки с бесконтактным магнитным датчиком относительно магнитной ленты посредством магнитного поля. Измерение температуры окружающего воздуха осуществляется с помощью термометра цифрового малогабаритного ТЦМ 1520 (регистрационный № 20856-15), первичные преобразователи которого равномерно размещены на направляющей установки. Исходя из текущего значения температуры окружающего воздуха, оператор определяет в соответствии с паспортом на установку поправочный коэффициент и заносит его в память блока электроники каретки.

Общий вид установки показан на рисунках 1 и 2.

Пломбирование установки не предусмотрено.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

1 - горизонтальные направляющие; 2 - неподвижная часть; 3 - установочная поверхность; 4 -подвижная часть; 5 - экран отражающий; 6 - каретка;

  • 7 - экран радиопоглощающий

Рисунок 1 - Общий вид установки в режиме работы с бесконтактными СИ уровня

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

1 - горизонтальные направляющие; 2 - неподвижная часть; 3 - установочная поверхность; 4 -подвижная часть; 5 - экран отражающий; 6 - каретка;

7 - поверяемый прибор; 8 - устройство натяжения волновода; 9 - устройство поддержания волновода

Рисунок 2 - Общий вид установки в режиме работы с контактными СИ уровня с системой натяжения и поддержания волновода

Условное обозначение установки в буквенном формате и заводской номер установки в цифровом формате наносятся на информационную табличку, закрепленную на неподвижной части установки, способом лазерной маркировки. Нанесение знака поверки на установку не предусмотрено.

Программное обеспечение

Установка содержит встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения заводских настроек. ПО установки используется для внесения поправочного температурного коэффициента и обработки измерительной информации получаемой от магнитного датчика.

ПО в целом является метрологически значимым и защищено от преднамеренных или случайных изменений. Метрологические характеристики установки нормированы с учетом влияния ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

rEL

Номер версии (идентификационный номер) ПО

1.10

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня, мм

от 0 до 20300

Пределы допускаемой абсолютной погрешности установки, мм

±0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °C

от +20 до +25

- относительная влажность воздуха, %, не более

98

- атмосферное давление, кПа

от 84 до 106

Напряжение питания переменного тока, В

220

Разрешающая способность показывающего устройства, мм - от 0 до 20000 включ.

0,01

- св. 20000 до 20300

0,1

Габаритные размеры установки, мм, не более

- длина

22150

- ширина

1600

- высота

2090

Масса, кг, не более

1800

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на информационную табличку, закрепленную на неподвижной части установки, способом лазерной маркировки.

Комплектность средства измерений

Комплектность приведена в таблице 4.

Таблица 4 - Комплектность установки

Наименование

Обозначение

Количество

Установка для поверки уровнемеров

СЕНС УПР, заводской номер 001

1 шт.

Паспорт

-

1 экз.

Экран радиопоглощающий

Б2.500.10042

1 шт.

Термометр цифровой малогабаритный

ТЦМ 1520

1 шт.

Термогигрометр автономный

ИВА-6Н-Д

1 шт.

Комплект монтажных частей

-

1 компл.

Сведения о методиках (методах) измерений приведены в разделе 6 «Метод измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru

Телефон/факс: (8412) 65-21-00

Web-сайт: http//:www.nppsensor.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

E-mail: info@nppsensor.ru Телефон/факс: (8412) 65-21-00 Web-сайт: http//:www.nppsensor.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89784-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты устройств контроля сопротивления изоляции УКСИ3

Назначение средства измерений

Комплекты устройств контроля сопротивления изоляции УКСИ3 (далее -комплекты УКСИ3) предназначены для измерения электрического сопротивления и преобразования его значения в цифровой код.

Описание средства измерений

Конструктивно комплекты УКСИ3 выполнены в виде кассеты с установленными в нее блоками (модулями), на лицевые панели которых выведены органы управления и индикации, а также разъемы внешних подключений. Комплекты УКСИ3 изготавливаются в модульном конструктиве «Евромеханика» и устанавливаются в электротехнический шкаф (стойку). Корпуса комплектов УКСИ3 выполнены из металла (алюминиевого сплава) и окрашены в серебристый цвет.

Принцип действия комплектов УКСИ3 основан на подключении измеряемых цепей к блокам РК4 (коммутаторам), при помощи которых две выбранные цепи, между которыми измеряется сопротивление, подключаются на вход блока АВВ3. Блок АВВ3 производит измерение сопротивления методом сравнения с мерой при помощи 24-битного интегрирующего АЦП. При протекании общего измерительного тока через опорный резистор (мера) образуемое падение напряжения подается на вход опорного напряжения АЦП, а падение напряжения на измеряемом сопротивлении через масштабирующий усилитель подается на измерительный вход АЦП. В результате цифровой код на выходе АЦП отражает отношение измеряемого и опорного сопротивлений. Диапазоны измеряемых сопротивлений определяются переключаемыми опорными сопротивлениями, а измерительный ток задается опорным сопротивлением. Блок АВВ3 обеспечивает преобразование сопротивления в цифровой код, который передается в процессорный блок МП6 по локальной шине CAN и далее по сети Ethernet.

Общий вид комплектов УКСИ3 представлен на рисунке 1.

Места нанесения на комплекты УКСИ3 заводского (серийного) номера, знака поверки, знака утверждения типа, пломбировки от несанкционированного доступа к местам настройки (регулировки), представлены на рисунках 2 и 3.

Заводской номер наносится в виде цифрового обозначения металлографическим способом на металлической планке, размещаемой на боковой панели корпуса комплекта УКСИ3. Также на планку наносится наименование в виде «Комплект УКСИ3».

Знак утверждения типа наносится справа от металлической планки в виде наклейки.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на свободном от надписей пространстве на лицевой панели модуля АВВ3 устройства УКСИ3.

Модули комплекта УКСИ3 не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированное вмешательство исключается путем нанесения мастичной пломбы на площадку винтового крепления модуля АВВ3 к корпусу комплекта УКСИ3.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид комплекта УКСИ3

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru
Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 2 - Места нанесения на комплекты УКСИ3 знака поверки и пломбировки от несанкционированного доступа

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место нанесения серийного номера

Место нанесения знака утверждения типа

Рисунок 3 - Места нанесения на комплекты УКСИ3 заводского (серийного) номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) комплектов УКСИ3 предназначено для обеспечения функционирования комплектов УКСИ3 и взаимодействия с ними оператора при выполнении функций проведения электрических проверок.

Комплекты УКСИ3 имеют встроенное и внешнее ПО. Метрологически значимым является встроенное ПО (прошивка), загружаемое в интегрированную память модуля АВВ3 на предприятии-изготовителе во время производства и недоступное для потребителя.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Прошивка (Firmware)

Номер версии (идентификационный номер) ПО

5.1

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

отсутствует (не вычисляется)

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.

Внешнее ПО не является метрологически значимым и предназначено для

взаимодействия комплекта УКСИ3 с персональным компьютером. Внешнее ПО поставляется на оптическом носителе данных в виде исполняемого файла.

В функции внешнего ПО входит выполнение следующих задач:

  • - прием и отображение информации о состоянии оборудования комплекта УКСИ3;

  • - проверка работоспособности комплекта УКСИ3 по команде оператора, отображение информации о состоянии проверяемых модулей;

  • - визуальное представление хода проверок сопротивления электрических цепей и принятой информации в удобной для восприятия форме;

- выполнение команд оператора и передача их в комплект УКСИ3 для исполнения;

- формирование отчётов о выполненных проверках, вывод отчётов на устройства печати и сохранение их на устройствах долговременного хранения информации;

- оповещение эксплуатирующего и обслуживающего персонала об обнаружении аварийных ситуаций, связанных с процессом проверок и функционированием программно-аппаратных средств.

Внешнее ПО не оказывает влияния на метрологические характеристики комплектов УКСИ3.

Таблица 2 - Идентификационные данные внешнего

ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АРМ УКСИ

Номер версии (идентификационный номер) ПО

не менее 3.6

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

869adf8c3c770232595d15da4351a799

Алгоритм вычисления цифрового идентификатора

ПО

MD5

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения электрического сопротивления, Ом

от 10 до 109

Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, %:

  • - в диапазоне от 10 до 5-107 Ом включ.

  • - в диапазоне св. 5 • 107 до 109 Ом

±1

±5

Пределы допускаемой дополнительной относительной погрешности измерения электрического сопротивления, %:

  • - в диапазоне от 10 до 5-107 Ом включ.

  • - в диапазоне св. 5 • 107 до 109 Ом

±0,1

±1

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Количество измеряемых цепей

до 88

Нормальные условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха при температуре +25 °С, %

  • - атмосферное давление, кПа

от +15 до +25

от 45 до 80

от 96 до 104

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха при температуре +25 °С, %,

  • - атмосферное давление, кПа

от +1 до +40

от 45 до 80 от 84,0 до 106,7

Продолжение таблицы 4

1

2

Напряжение электропитания постоянного тока, В

от 20 до 28

Потребляемая активная мощность, В^А, не более

44,8

Показатели надежности:

- гарантийный срок службы, лет, не менее

5

- назначенный срок службы, лет, не менее

11

- назначенный ресурс, часов, не менее

10000

Габаритные размеры (ширина х высота х глубина), мм, не более

522 х 133 х 289

Масса, кг, не более

5,6

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации АСЕТ.466948.015 РЭ типографским способом и в виде наклейки на боковую панель комплекта УКСИ3.

Комплектность средства измерений

Таблица 5 - Комплектность комплекта УКСИ3

Наименование

Обозначение

Количество, шт.

Кассета УКСИ3

АСЕТ.469171.111

1

Блок РК4 п

АСЕТ.469136.018

до 11

Блок АВВ3

АСЕТ.469157.002

1

Блок РВВ7

АСЕТ.469158.002

1

Блок МП6

АСЕТ.467444.045

1

Блок ВП27

АСЕТ.469136.017

1

Программное обеспечение 2)

АРМ УКСИ

1

Руководство по эксплуатации 3)

АСЕТ.466948.015 РЭ

1

Паспорт

АСЕТ.466948.015 ПС

1

Примечание:

  • 1) - количество блоков определяется требованиями назначения;

  • 2) - CD диск;

  • 3) - при поставке более 2 изделий не менее 2 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Использование УКСИ3 по назначению» руководства по эксплуатации АСЕТ.466948.015 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

АСЕТ.466945.003 ТУ «Комплекты устройства контроля сопротивления изоляции УКСИ3. Технические условия».

Правообладатель

Акционерное общество «СКБ Орион» (АО «СКБ Орион»)

ИНН 7802038241

Адрес юридического лица: 194044, г. Санкт-Петербург, ул. Тобольская, д. 12 Изготовитель

Акционерное общество «СКБ Орион» (АО «СКБ Орион»)

ИНН 7802038241

Адрес: 194044, г. Санкт-Петербург, ул. Тобольская, д. 12

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89785-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики тепла МЕТРПРО

Назначение средства измерений

Счетчики тепла МЕТРПРО (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.

Описание средства измерений

Принцип действия теплосчетчиков основан на вычислении количества теплоты (энергии), объема жидкости в потоке и объемного расхода жидкости, температуры вычислителем, с помощью данных, полученных с первичного преобразователя расхода и пары термопреобразователей сопротивления Pt1000, входящих в состав теплосчетчика.

Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 36 месяцев. Вычислитель может быть укомплектован дополнительными интерфейсами связи M-Bus и/или радиомодулем, импульсными входными каналами для подключения дополнительных средств измерений. Вычислитель выполнен в виде раздельно - выносного исполнения, в комплекте идет дополнительное монтажное крепление для вычислителя.

Первичный преобразователь предназначен для измерений объема жидкости в потоке и объемного расхода жидкости, и состоит из измерительного участка с установленными ультразвуковыми датчиками.

Пара термопреобразователей сопротивления Pt1000 измеряет температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения).

Теплосчетчики имеют исполнения МЕТРПРО - М СТУ-15.1, МЕТРПРО - М СТУ-15.2, МЕТРПРО - М СТУ-20.1, отличающиеся диапазоном расхода и номинальным диаметром.

Общий вид теплосчетчиков приведен на рисунке 1.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Счетчик тепла

МЕТРПРО - М СТУ-15.2

Диапааоны имаерииш (1) 4-95 °C Рти-1.6МЛа Класс защиты 1р«7 (ГОСТ 14254-2015)       ДУ-15

Номинальный объемный расход (On) 1,5 м’/ч

М" НИ©® ©

Q         0          Nb0047I76

а) вычислитель

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

DN15                             DN20

б) первичный преобразователь

Рисунок 1 - Общий вид теплосчетчиков

Пломбировка теплосчетчиков осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется корпус вычислителя, с нанесением знака поверки на пломбу.

Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя методом шелкографии.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Счетчик тепла МЕТРПРО ■ М СТУ-

Диапаэены намерений (I) 4-95 *С            -1.6 МПа

Класс защиты 1р67 (ГОСТ 14254-2015)       ДУ-

Номинальный объемный расход (Qn)__м‘/ч     __

М° ЕМ©( - « :

№---- \ 1

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение теплосчетчиков встроенное.

Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.

Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения теплосчетчика приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения теплосчетчика

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже 3.Х

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Исполнение

М СТУ-

15.1

М СТУ-

15.2

М СТУ-

20.1

Наименьший расход жидкости, м3

0,012

0,03

0,05

Номинальный расход жидкости, м3

0,6

1,5

2,5

Наибольший расход жидкости тах), м3

1,2

3,0

5,0

Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, %

±(2+0,02Gmax/G)

Диапазон    измерений    температуры    жидкости

(теплоносителя), °С

от +4 до +95

Пределы   допускаемой   абсолютной   погрешности

теплосчетчика при измерении температуры жидкости (теплоносителя), °С

±(0,6+0,004-|t|)

Диапазон измерений разности температур жидкости (теплоносителя), °С

от 3 до 75

Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), %

±(0,5+3^(Atmin/At))

Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, %

± 0,05

Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), %

±(0,5+(Atmin/At))

Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), %

±(3+4 Atmin/At +0,02'Отах/О)

G     - измеренное значение расхода жидкости, м3/ч;

Armin   - наименьшая разность температуры, °С;

Аг     - измеренное значение разности температуры, °С;

t      - измеренное значение температуры, °С.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Исполнение

М СТУ-15.1,

М СТУ-15.2

М СТУ-20.1

Номинальный диаметр

DN15

DN20

Измеряемая среда

жидкость (вода питьевая)

1

2

Избыточное давление измеряемой среды, МПа,

не более

1,6

Параметры электрического питания:

- напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

50 ± 1

- напряжение постоянного тока, В

от 3,5 до 3,7

Габаритные размеры, мм, не более:

- высота

90

90

- ширина

90

95

- длина

110

130

Масса, кг, не более

0,85

0,95

Степень     защиты      оболочки      по

ГОСТ 14254-2015

IP67

Условия эксплуатации:

- температура окружающей среды, °C

от +5 до +50

- относительная влажность, %

от 20 до 95

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

12

Средняя наработка на отказ, ч

120000

Знак утверждения типа

наносится на лицевую панель вычислителя методом шелкографии и на титульный лист по центру в верху руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик тепла

МЕТРПРО

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр;

ТУ 26.51.52-003-06774079-2023 Счетчики тепла МЕТРПРО. Технические условия

Правообладатель

Общество с ограниченной ответственностью «МетрПро» (ООО «МетрПро»)

ИНН 1660288933

Юридический адрес: 422616, Республика Татарстан, м.р-н  Лаишевский,

с.п. Столбищенское, с. Усады, ул. Сиреневая, д. 4, помеш. 1011

Телефон: +7 (843) 247-90-90

Web-сайт: poverkavdom.ru

E-mail: 247-90-90@mail.ru

Изготовитель

Общество с ограниченной ответственностью «МетрПро» (ООО «МетрПро»)

ИНН 1660288933

422616, Республика Татарстан, м.р-н Лаишевский, с.п. Столбищенское, с. Усады, ул. Сиреневая, д. 4, помеш. 1011

Телефон: +7 (843) 247-90-90

Web-сайт: poverkavdom.ru

E-mail: 247-90-90@mail.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ имени Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Регистрационный № 89786-23

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термогигрометры МЕГЕОН

Назначение средства измерений

Термогигрометры МЕГЕОН (далее - термогигрометры) предназначены для измерений температуры воздушной среды, неагрессивной к материалу зонда термогигрометра, а также относительной влажности окружающего воздуха и различных газообразных сред.

Описание средства измерений

Принцип действия термогигрометров основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на LCD-дисплее.

Термогигрометры представляют собой электронное устройство, помещенное в пластиковый корпус, внутри которого расположены встроенные первичные преобразователи (датчики) температуры и относительной влажности. В лицевую часть корпуса встроен сегментированный LCD-дисплей и кнопки управления функциями термогигрометра. Электронная схема и элементы управления располагаются на печатной плате внутри корпуса. С левой стороны корпуса термогигрометров моделей 20229 расположен разъем для подключения внешнего датчика температуры.

Термогигрометры изготавливаются в следующих моделях: 20066, 20067, 20228, 20229, которые различаются между собой габаритными размерами, по конструктивному исполнению и по метрологическим характеристикам. Термогигрометры модели 20229 имеют возможность подключение внешнего датчика температуры. Термогигрометры модели 20067 имеют возможность поддержки спецификаций беспроводной связи Bluetooth.

Термогигрометры имеют серийные номера, обеспечивающие идентификацию каждого экземпляра. Заводские номера наносятся на идентификационную табличку (рисунок 2) типографским способом в виде цифрового обозначения.

Нанесение знака поверки на термогигрометры не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт термогигрометров в соответствии с действующим законодательством. Пломбирование от несанкционированного доступа предусмотрено в виде наклейки на боковой поверхности корпуса.

Фотографии общего вида термогигрометров в зависимости от модели приведены на рисунке 1.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 1 - Общего вида термогигрометров МЕГЕОН модели 20066, 20067, 20228, 20229

Место пломбировки

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 2 - Общего вида термогигрометра МЕГЕОН с указанием мест нанесения заводского номера и места пломбирования от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) состоит из внутреннего метрологически значимого ПО.

Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термогигрометра на электронной плате.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО

v 1.х.х.х*)

*- где «х» принимает значения от 0 до 9, и не относится к метрологическому значению ПО

Конструкция термогигрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и основные технические характеристики термогигрометров приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики

20066

20067

20228

20229

Диапазон измерений температуры, °С

от

- 20 до +70

Диапазон измерений температуры внешнего датчика, °С

-

-

-

от - 50 до +70

Пределы допускаемой абсолютной погрешности измерений температуры (в т.ч. для внешнего датчика), °С

±2

Диапазон измерений относительной влажности, %

от 0 до 100

от 10 до 99

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:

- во всём диапазоне измерений, %

±5

-

- в диапазоне от св. 35 до 75 включ. %

-

±5

- в диапазоне от 10 до 35 включ., св. 75 %

-

±10

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

20066

20067

20228

20229

Условия эксплуатации термогигрометров:

- температура окружающего воздуха, о С

от -20 до +70

от -20 до +70

- относительная влажность окружающего воздуха

(без конденсации), %, не более

95

99

Габаритные размеры, мм, не более:

- ширина

180

97

- длина

56

105

- высота

36

24

Масса, кг, не более

0,130 с

0,125

батарейками

Длина кабеля выносного датчика, см

-

200

Питание

Батарея 1,5В тип LR03 (AAA)

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом Комплектность средства измерений

Комплект поставки термогигрометров приведен в таблице 4.

Таблица 4 - Комплект поставки термогигрометров

Наименование

Обозначение

Количество

Термогигрометр МЕГЕОН1)

-

1 шт.

Батарея питания (для модели 20066, 20067)

1,5 тип ААА

3 шт.

Батарея питания (для модели

20228,20229)

1,5 тип ААА

1 шт.

Руководство по эксплуатации

РЭ 20ХХХ3)

1 экз.

Паспорт

ПС 20ХХХ3)

1 экз.

Внешний датчик температуры2)

-

1 шт.

Примечание:

  • 1) - модель в соответствии с заказом

  • 2) - только в комплекте МЕГЕОН 20229

  • 3) -модель термогигрометра

Сведения о методиках (методах) измерений

приведены в разделе «Инструкция по эксплуатации» документа 20ХХХ РЭ «Термогигрометры МЕГЕОН. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной для средств измерений влажности газов»;

ТУ 26.51.53-001-23430128-2023 Термогигрометры МЕГЕОН 20066, МЕГЕОН 20067, МЕГЕОН 20228, МЕГЕОН 20229. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»)

Юридический адрес: 141070, Московская обл., г. Короев, ул. Силикатная, д. 11, эт. 5, помещ. 650

ИНН: 5018183467

Тел. 8 (495) 2680191

E-mail: info@mprofit.ru

Изготовитель

Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»)

Адрес: 141070, Московская обл., г. Короев, ул. Силикатная, д. 11, эт. 5, помещ. 650

ИНН: 5018183467

Тел. 8 (495) 2680191

E-mail: info@mprofit.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2 Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Регистрационный № 89787-23

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТФНД-110M-II

Назначение средства измерений

Трансформаторы тока ТФНД-110М-11 (далее - трансформаторы тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформатора тока ТФНД-110М-11 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформатор тока выполнен в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Заводские номера трансформаторов 695, 1274, 8127 в виде цифрового обозначения наносятся ударным способом на информационную табличку на корпусе.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на паспорт трансформатора.

Общий вид трансформаторов тока приведен на рисунке 1.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место пломбировки

Место нанесения заводского номера

Рисунок 1 - Общий вид трансформатора тока ТФНД-110М-11 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Исполнение трансформатора

ТФНД-110М-11

Заводские номера

695, 1274, 8127

Номинальное напряжение, кВ

110

Номинальный первичный ток, А

750;1500

Номинальный вторичный ток, А

5

Класс точности

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф=0,8), ВА

20

Номинальная частота, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °C

от -40 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Трансформатор тока

ТФНД-110М-П

3

Паспорт

-

3

Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Правообладатель

ПО «Запорожтрансформатор», Украина

Адрес: 69600, Украина, г. Запорожье, Днепропетровское ш., д. 3 Изготовитель

ПО «Запорожтрансформатор», Украина (изготовлены в 1971 - 1981 гг.)

Адрес: 69600, Украина, г. Запорожье, Днепропетровское ш., д. 3

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119631, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Регистрационный № 89788-23

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТФНД 110

Назначение средства измерений

Трансформаторы тока ТФНД 110 (далее - трансформаторы тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформатора тока ТФНД 110 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформатор тока выполнен в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Заводские номера трансформаторов 48, 49, 1509 в виде цифрового обозначения наносятся ударным способом на информационную табличку на корпусе.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на паспорт трансформатора.

Общий вид трансформаторов тока приведен на рисунке 1.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место пломбировки

Место нанесения заводского номера

Рисунок 1 - Общий вид трансформатора тока ТФНД 110 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Исполнение трансформатора

ТФНД 110

Заводские номера

1509, 48, 49

Номинальное напряжение, кВ

110

Номинальный первичный ток, А

750;1500

Номинальный вторичный ток, А

5

Класс точности

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф=0,8), ВА

20

Номинальная частота, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °C

от -40 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Трансформатор тока

ТФНД 110

3

Паспорт

-

3

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Правообладатель

Завод «Электроаппарат»

Адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3-7

Изготовитель

Завод «Электроаппарат» (изготовлены в 1971 г.)

Адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3-7

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1 Регистрационный № 89789-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Газпром энергосбыт Брянск»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Газпром энергосбыт Брянск» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее - БД) ООО «Газпром энергосбыт Брянск», автоматизированные рабочие места персонала (АРМ), сервер синхронизации времени (далее - УСВ) ССВ-1Г и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС). УСВ обеспечивает автоматическую коррекцию часов Сервера БД. Коррекция часов Сервера БД проводится не менее одного раза в сутки (программируемый параметр) при любом расхождении часов Сервера БД и времени приемника. Часы счетчиков синхронизируются от часов Сервера сбора данных автоматически, при каждом сеансе связи, при расхождении времени часов счетчиков и Сервера БД более чем на ±1 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

АИИС КУЭ имеет возможность принимать измерительную информацию от других АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ 003.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используются ПО ПК «Энергосфера» версии не ниже 8.0, в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

ПК «Энергосфера» Библиотека pso metr.dll

Номер версии (идентификационный номер)

ПО

1.1.1.1

Цифровой идентификатор ПО

СBEB6F6CA69318BED976E08A2BB7814B

Алгоритм    вычисления    цифрового

идентификатора ПО

MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование

ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счётчик

УСВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

1

ПС 110/35/10 кВ «Западная», РУ-10 кВ, 1С-10 кВ, яч.№7, КЛ-10 кВ ф. «Аккумуляторн ый-1»

ТВЛМ

Кл. т. 0,5S

Ктт 600/5 Рег. № 45040-10

НАМИ-10

Кл. т. 0,2

Ктн 10000/100

Рег. № 11094-87

СЭТ-4ТМ.03М.04 Кл. т. 0,2S/0,5

Рег. № 36697-08

ССВ-1Г

Рег. № 58301-14

активная реактивная

±0,9

±2,4

±2,9

±4,7

2

ПС 110/35/10 кВ «Западная», РУ-10 кВ, 2С-10 кВ, яч.№18,

КЛ-10 кВ ф. «Аккумуляторн ый-2»

ТПЛ-10-М

Кл. т. 0,5S

Ктт 600/5 Рег. № 22192-07

НТМИ-10-66

Кл. т. 0,5

Ктн 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0

Рег. № 36697-08

активная реактивная

±1,2

±2,8

±3,4

±5,8

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

3

ПС 110/10 кВ

«Разбахта»,

РУ-10 кВ, 2С-

10 кВ, яч.№8,

КЛ-10 кВ «ф.Литейный-1»

ТЛМ-10

Кл. т. 0,5

Ктт 600/5

Рег. № 2473-69

НАМИ-10

Кл. т. 0,2

Ктн 10000/100

Рег. № 11094-87

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-08

ССВ-1Г

Рег. №

58301-14

активная реактивная

±0,9

±2,4

±2,9

±4,7

4

ПС 110/10 кВ

«Разбахта»,

РУ-10 кВ, 2С-10 кВ, яч.№10,

КЛ-10 кВ «ф.Литейный-2»

ТЛМ-10

Кл. т. 0,5

Ктт 600/5

Рег. № 2473-69

НАМИ-10

Кл. т. 0,2

Ктн 10000/100

Рег. № 11094-87

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0

Рег. № 36697-08

активная реактивная

±1,0

±2,6

±3,3

±5,7

5

ПС 110/35/10 кВ «Западная», РУ-10 кВ, 1С-10 кВ, яч.№21,

КЛ-10 кВ ф.

«Нефтемаш-1»

ТВЛМ

Кл. т. 0,5S

Ктт 200/5

Рег. № 45040-10

НАМИ-10

Кл. т. 0,2

Ктн 10000/100

Рег. № 11094-87

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-17

активная реактивная

±0,9

±2,4

±2,9

±4,7

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

6

ПС 110/35/10 кВ «Западная», РУ-10 кВ, 2С-10 кВ, яч.№4, КЛ-10 кВ ф.

«Нефтемаш-2»

ТВЛМ

Кл. т. 0,5S

Ктт 200/5 Рег. № 45040-10

НТМИ-10-66

Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17

ССВ-1Г Рег. № 58301-14

активная реактивная

±1,1

±2,7

±3,0

±4,8

7

ПС 110/6 кВ «Славянская», ОРУ-110 кВ, ввод-1

ТФЗМ-110Б

Кл. т. 0,5

Ктт 200/5

Рег. № 24811-03

НАМИ-110-УХЛ1

Кл. т. 0,2

Ктн 110000/^3/100/^3

Рег. № 24218-13

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

активная реактивная

±0,9

±2,4

±2,9

±4,7

8

ПС 110/6 кВ «Славянская», ОРУ-110 кВ, ввод-2

ТФЗМ-110Б

Кл. т. 0,5

Ктт 200/5

Рег. № 24811-03

НАМИ-110-УХЛ1

Кл. т. 0,2

Ктн 110000/^3/100/^3

Рег. № 24218-13

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

активная реактивная

±0,9

±2,4

±2,9

±4,7

9

Отпайка 6 кВ от ВЛ-6 кВ ф. «ГЕОЛОГ» в

РВНО-1

ТПЛ-10-М

Кл. т. 0,5

Ктт 150/5 Рег. № 22192-07

ЗНОЛ.06-6У3 Кл. т. 0,5 Ктн 6000/^3/100/^3

Рег. № 3344-08

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

активная реактивная

±1,1

±2,7

±3,0

±4,8

10

Отпайка 6 кВ от ВЛ-6 кВ ф.

«РИТМ» в

РВНО-2

ТОЛ-10-I

Кл. т. 0,5

Ктт 150/5 Рег. № 15128-07

ЗНОЛ.06-6У3 Кл. т. 0,5 Ктн 6000/^3/100/^3

Рег. № 3344-08

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

активная реактивная

±1,1

±2,7

±3,0

±4,8

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

11

днс «Узбекское», РУ-0,4 кВ, яч.№1, КЛ-0,4 кВ ф.ДНУ-1 «Турсунт»

ТШП-0,66

Кл. т. 0,5

Ктт 500/5

Рег. № 47957-11

-

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

ССВ-1Г

Рег. № 58301-14

активная реактивная

±0,8

±2,2

±2,9

±4,6

12

Днс «Узбекское», РУ-0,4 кВ, яч.№8, КЛ-0,4 кВ ф.ДНУ-2 «Турсунт»

ТШП-0,66

Кл. т. 0,5

Ктт 500/5

Рег. № 47957-11

-

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

активная реактивная

±0,8

±2,2

±2,9

±4,6

13

БКНС-19 РУ-6 кВ, 1С-6 кВ, яч.№9, КЛ-6 кВ фю»ЭД-2»

ТОЛ-10

Кл. т. 0,5

Ктт 300/5

Рег. № 7069-07

НАМИ-10-95УХЛ2

Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

активная реактивная

±1,1

±2,7

±3,0

±4,8

14

БКНС-19 РУ-6 кВ, 2С-6 кВ, яч.№19, КЛ-6 кВ фю»ЭД-3»

ТОЛ-10

Кл. т. 0,5

Ктт 300/5 Рег. № 7069-07

НАМИ-10-95УХЛ2 Кл. т. 0,5

Ктн 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

активная реактивная

±1,1

±2,7

±3,0

±4,8

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Продолжение таблицы 2____________________________________________________________________________________________________

Примечания

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,02(0,05) •1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 1 - 14 от 0 до +40 °C.

  • 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 5 Допускается замена УСВ на аналогичные утвержденных типов.

  • 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке c внесением изменений в эксплуатационную документацию. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Лист № 9 Всего листов 11 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество измерительных каналов

14

Нормальные условия: параметры сети:

- напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 2(5) до 120

- коэффициент мощности cos9

от 0,5 инд до 0,8 емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды для ТТ и ТН, оС

от -40 до +70

- температура окружающей среды в месте расположения счетчиков, оС

от -40 до +60

- температура окружающей среды в месте расположения сервера, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее:

140000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее

114

- при отключении питания, лет, не менее

45

Сервер:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4. Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформатор тока

ТВЛМ

6

Трансформатор тока

ТПЛ-10-М

4

Трансформатор тока

ТЛМ-10

4

Трансформатор тока

ТФЗМ-110Б

6

Трансформатор тока

ТОЛ-10-I

2

Трансформатор тока

ТШП-0,66

6

Трансформатор тока

ТОЛ-10

6

Трансформатор напряжения

НАМИ-10

2

Трансформатор напряжения

НТМИ-10-66

1

Трансформатор напряжения

НАМИ-110-УХЛ1

6

Трансформатор напряжения

ЗНОЛ.06-6У3

6

Трансформатор напряжения

НАМИ-10-95УХЛ2

3

Счётчик электрической энергии

СЭТ-4ТМ.03М.04

1

многофункциональный

Счётчик электрической энергии

СЭТ-4ТМ.03М.01

2

многофункциональный

Счётчик электрической энергии

СЭТ-4ТМ.03М

9

многофункциональный

Счётчик электрической энергии

СЭТ-4ТМ.03М

2

многофункциональный

Устройство синхронизации времени

ССВ-1Г

1

Программное обеспечение

ПК «Энергосфера»

1

Паспорт-Формуляр

П-10/23-АИИСКУЭ-

1

2023

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Газпром энергосбыт Брянск», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ   34.601-90   «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Газпром энергосбыт Брянск»

(ООО «Газпром энергосбыт Брянск»)

ИНН 8602173527

Юридический адрес: 628403, ХМАО-Югра, г. Сургут, пр-кт Мира, д. 43

Телефон: +7 (3462) 77-77-77

Факс: +7 (3462) 93-57-05

Изготовитель

Общество с ограниченной ответственностью «Системы Релейной Защиты»

(ООО «Системы Релейной Защиты»)

ИНН 7722722657

Адрес осуществления места деятельности: 140070, Московская обл., Люберецкий район, пгт. Томилино, ул. Гаршина, д.11, а/я 868

Юридический адрес: 111024, г. Москва, вн. тер. г. муниципальный округ Лефортово,

ул. Авиамоторная, д. 50, стр. 2, помещ. 50/14 ч

Телефон: +7 (495) 772-41-56

Факс: +7 (495) 544-59-88

E-mail: info@srza.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1

Всего листов 17

Регистрационный № 89819-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатно-измерительные WENZEL

Назначение средства измерений

Машины координатно-измерительные WENZEL (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.

Описание средства измерений

Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.

При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно КИМ являются машинами портального типа с неподвижным измерительным столом и подвижным порталом.

КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления.

Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.

К данному типу КИМ относятся машины координатно-измерительные WENZEL следующих модификаций:

  • - XO 55 Standard, XO 55 Premium, XO 55 Premium-Select, включая типоразмеры: 5.5.5, 5.7.5, 5.10.5;

  • - XO 87 Standard, XO 87 Premium, XO 87 Premium-Select, включая типоразмеры: 8.10.7,

  • 8.15.7, 8.20.7;

  • - XO 107 Standard, XO 107 Premium, XO 107 Premium-Select, включая типоразмеры: 10.12.7,

  • 10.15.7, 10.20.7;

  • - XO 108 Standard, XO 108 Premium, XO 108 Premium-Select, включая типоразмеры: 10.12.8,

  • 10.15.8, 10.20.8;

  • - XO 1210 Standard, XO 1210 Premium, XO 1210 Premium-Select, включая типоразмеры:

  • 12.16.10, 12.20.10, 12.25.10, 12.30.10;

  • - XO 1510 Standard, XO 1510 Premium, XO 1510 Premium-Select, включая типоразмеры:

  • 15.20.10, 15.25.10, 15.30.10, 15.40.10, 15.60.10;

  • - XO 1512 Standard, XO 1512 Premium, XO 1512 Premium-Select, включая типоразмеры: 15.20.12, 15.25.12, 15.30.12, 15.40.12, 15.60.12;

  • - SF 55;

  • - SF 107, включая типоразмеры: 10.12.7, 10.15.7, 10.20.7;

  • - SF 1210 Premium, SF 1210 Standard.

Модификации различаются диапазоном и нормируемой погрешностью измерений в зависимости от используемых в их составе типов измерительных датчиков и/или головок.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную в верхней части внутренней поверхности стойки портала.

Пломбирование КИМ от несанкционированного доступа не осуществляется.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машин координатно-измерительных представлены на рисунке 1.

Место нанесения заводского номера и знака утверждения типа средства измерений

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

а) б)

Рисунок 1 - Общий вид машин координатно-измерительных WENZEL:

а) XO 55 Standard, XO 55 Premium, XO 55 Premium-Select, XO 87 Standard, XO 87 Premium, XO 87 Premium-Select, XO 107 Standard, XO 107 Premium, XO 107 Premium-Select, XO 108 Standard, XO 108 Premium, XO 108 Premium-Select, XO 1210 Standard, XO 1210 Premium, XO 1210 Premium-Select, XO 1510 Standard, XO 1510 Premium, XO 1510 Premium-Select, XO 1512 Standard, XO 1512 Premium, XO 1512 Premium-Select;

б) SF 55, SF 107, SF 1210 Premium, SF 1210 Standard

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид идентификационных табличек

Программное обеспечение

КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WM|Quartis

Metrolog

X4

Modus

PolyWorks

Номер версии (идентификационный номер)

не ниже V.

не ниже

не ниже

не ниже

ПО

R2018-1

V.7

V.1

2020

Цифровой идентификатор ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики КИМ XO 55 Standard, XO 55 Premium, XO 55 Premium-Select

Наименование характеристики

Значение

ХО 55 Standard

ХО 55 Premium

ХО 55 Ргеттт-Select

Типоразмер КИМ

5.5.5

5.7.5

5.10.5

5.5.5

5.7.5

5.10.5

5.5.5

5.7.5

5.10.5

Диапазон измерений линейных размеров по оси,

X

500

мм

Y

500

700

1000

500

700

1000

500

700

1000

Z

500

Модель применяемого измерительного датчика или измерительной головки 1)

SP25M

ТР200

РН20/

SP25M

ТР200

РН20/

SP25M

ТР200

РН20/

ТР20

ТР20

ТР20

Пределы допускаемой абсолютной

о                      9А

±2,0

±2,2

±2,6

±1,5

±1,6

±2,0

±1,2

±1,3

±1,7

погрешности измерительной

головки, мкм

Пределы допускаемой абсолютной

±(2,0

±(2,2

±(2,6

±(1,5

±(1,6

±(2,0

±(1,2

±(1,3

±(1,7

объемной погрешности, мкм

2)

L

+ 300)

L

+ 300)

L

+ 300)

+ 35о)

+35о)

+3Ьо)

+ 35о)

+35о)

+35о)

Пределы допускаемой абсолютной погрешности ощупывания при

±2,5

-

-

±2,1

-

-

±2,1

-

-

сканировании, мкм, не более

где L - измеряемая длина в мм

  • 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

  • - TP20 - 4 х 10

  • - TP200 - 4 х <10

  • - SP25M - 4 х <21

  • - PH20 - 4 х <10

  • 2) указанные точности достигаются при использовании температурной компенсации

    Наименование характеристики

    Значение

    ХО 87 Standard

    XO 87 Premium

    XO 87 Premium-Select

    Типоразмер КИМ

    8.10.7

    8.15.7

    8.20.7

    8.10.7

    8.15.7

    8.20.7

    8.10.7

    8.15.7

    8.20.7

    Диапазон измерений линейных размеров по оси, мм

    X

    800

    Y

    1000

    1500

    2000

    1000

    1500

    2000

    1000

    1500

    2000

    Z

    700

    Модель применяемого измерительного датчика или измерительной головки 1)

    SP25M/ SP80/ REVO-2

    TP200

    PH20/ TP20

    SP25M/ SP80/ REVO-2

    TP200

    PH20/ TP20

    SP25M/ SP80/ REVO-2

    TP200

    PH20/ TP20

    Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2)

    ±2,2

    ±2,4

    ±2,8

    ±1,6

    ±1,7

    ±2,1

    ±1,2

    ±1,3

    ±1,7

    Пределы допускаемой абсолютной объемной погрешности, мкм 2)

    + 1+ w Q ol

    ±(2,4

    L

    + 300)

    + 1+ w Q ol ^'oo

    ±(1.6

    + 350)

    ±(1.7

    + 3505

    + 1+ w Q ol

    ±(1.2

    + 350)

    ±(1.3

    ±(1.7

    + 35о’

    Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более

    ±2,7

    -

    -

    ±2,1

    -

    -

    ±2,1

    -

    -

    где L - измеряемая длина в мм

    • 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

    • - TP20 - 4 х 10

    • - TP200 - 4 х <30

    • - SP25M - 4 х <30

    • - REVO-2 - 4 х <30

    • - PH20 - 4 х <10

    • 2) указанные точности достигаются при использовании температурной компенсации

    Наименование характеристики

    Значение

    ХО 107 Standard

    ХО 107 Premium

    ХО 107 Ргеттт-Select

    Типоразмер КИМ

    10.12.7

    10.15.7

    10.20.7

    10.12.7

    10.15.7

    10.20.7

    10.12.7

    10.15.7

    10.20.7

    Диапазон измерений линейных размеров по оси, мм

    X

    1000

    Y

    1200

    1500

    2000

    1200

    1500

    2000

    1200

    1500

    2000

    Z

    700

    Модель применяемого измерительного датчика или измерительной головки 1)

    SP25M/

    SP80/

    REVO-2

    ТР200

    PH20/ ТР20

    SP25M/ SP80/ REVO-2

    ТР200

    РН20/ ТР20

    SP25M/ SP80/ REVO-2

    ТР200

    РН20/ ТР20

    Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2)

    ±2,6

    ±2,8

    ±3,2

    ±1,8

    ±1,9

    ±2,3

    ±1,4

    ±1,5

    ±1,9

    Пределы допускаемой абсолютной объемной погрешности, мкм 2)

    + 1+ w Q о|

    ±(2,8

    L

    + 300)

    ±(3,2

    L

    + 300)

    ±(1.8

    + 35о)

    ±(1.9

    + 35о)

    ±(2.3

    + 350)

    ±(1.4

    350

    ±(1.5

    +з5о)

    ±(1.9

    +з5о)

    Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более

    ±2,9

    -

    -

    ±2,3

    -

    -

    ±2,3

    -

    -

    где L - измеряемая длина в мм

    |( размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

    • - TP20 - 4 х 10

    • - TP200 - 4 х <30

    • - SP25M - 4 х <30

    • - SP80 - 5 х 50

    • - REVO-2 - 4 х <30

    • - PH20 - 4 х <10

    2) указанные точности достигаются при использовании температурной компенсации

    Наименование характеристики

    Значение

    ХО 108 Standard

    ХО 108 Premium

    ХО 108 Premium-Select

    Типоразмер КИМ

    10.12.8

    10.15.8

    10.20.8

    10.12.8

    10.15.8

    10.20.8

    10.12.8

    10.15.8

    10.20.8

    Диапазон измерений линейных размеров по оси, мм

    X

    1000

    Y

    1200

    1500

    2000

    1200

    1500

    2000

    1200

    1500

    2000

    Z

    800

    Модель применяемого измерительного датчика или измерительной головки 1)

    SP25M/ SP80/ REVO-2

    ТР200

    PH20/ ТР20

    SP25M/ SP80/ REVO-2

    ТР200

    PH20/ ТР20

    SP25M/ SP80/ REVO-2

    TP200

    PH20/ TP20

    Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2)

    ±2,6

    ±2,8

    ±3,2

    ±1,8

    ±1,9

    ±2,3

    ±1,4

    ±1,5

    ±1,9

    Пределы допускаемой абсолютной объемной погрешности, мкм 2)

    ±(2,6

    L

    + 300)

    ±(2,8

    L

    + 300)

    ±(3,2

    L + 300)

    ±(1,8

    + 350)

    ±(1,9

    + 3L0)

    ±(2,3

    + 3L0)

    ±(1,4

    + 3L0)

    ±(1,5

    + 35о’

    ±(1,9

    + 350)

    Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более

    ±2,9

    -

    -

    ±2,3

    -

    -

    ±2,3

    -

    -

    где L - измеряемая длина в мм

    |( размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

    • - TP20 - 4 х 10

    • - TP200 - 4 х <30

    • - SP25M - 4 х <30

    • - SP80 - 5 х 50

    • - REVO-2 - 4 х <30

    • - PH20 - 4 х <10

    2) указанные точности достигаются при использовании температурной компенсации

    Наименование характеристики

    Значение

    ХО 1210 Standard

    ХО 1210 Premium

    ХО 1210 Premium-Select

    Типоразмер КИМ

    12.16.10

    12.20.10

    12.25.10

    12.30.10

    12.16.10

    12.20.10

    12.25.10

    12.30.10

    12.16.10

    12.20.10

    12.25.10

    12.30.10

    Диапазон измерений линейных размеров по оси, мм

    X

    1200

    Y

    1600

    2000

    2500

    3000

    1600

    2000

    2500

    3000

    1600

    2000

    2500

    3000

    Z

    1000

    Модель применяемого измерительного датчика или измерительной головки 1)

    SP25M/

    SP80/

    REVO-2

    ТР200

    PH20/ ТР20

    SP25M/ SP80/ REVO-2

    ТР200

    PH20/ ТР20

    SP25M/ SP80/ REVO-2

    TP200

    PH20/ TP20

    Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2)

    ±2,1

    ±2,4

    ±2,6

    ±1,9

    ±2,2

    ±2,4

    ±1,5

    ±1,8

    ±2,0

    Пределы допускаемой абсолютной объемной погрешности, мкм 2)

    ±(2,1

    L

    + 300)

    ±(2,4

    L

    + 300)

    + 1+

    _ и

    о

    ±(1,9

    +350)

    + 1+

    о|

    ±(2,4

    + 35о)

    ±(1,5

    L + 350)

    ±(1,8

    +з5о)

    ±(2,0

    + 350)

    Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более

    ±2,4

    -

    -

    ±2,2

    -

    -

    ±2,2

    -

    -

    где L - измеряемая длина в мм

    • 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

    • - TP20 - 4 х 10

    • - TP200 - 4 х <30

    • - SP25M - 4 х <30

    • - SP80 - 5 х 50

    • - REVO-2 - 4 х <30

    • - PH20 - 4 х <10

    • 2) указанные точности достигаются при использовании температурной компенсации

    Наименование характеристики

    Значение

    ХО 1510 Standard

    ХО 1

    510 Premium

    ХО 1510 Premium-Select

    Типоразмер КИМ

    15.20.10

    15.25.10

    15.30.10

    15.40.10

    15.60.10

    15.20.10

    15.25.10

    15.30.10

    15.40.10

    15.60.10

    15.20.10

    15.25.10

    15.30.10

    15.40.10

    15.60.10

    Диапазон измерений

    X

    1500

    линейных размеров по

    Y

    2000

    2500

    3000

    4000

    6000

    2000

    2500

    3000

    4000

    6000

    2000

    2500

    3000

    4000

    6000

    оси, мм

    Z

    1000

    Модель применяемого

    SP25M/

    PH20/

    TP20

    SP25M/

    SP25M/

    измерительного датчика или

    SP80/

    TP200

    SP80/

    TP200

    PH20/ TP20

    SP80/

    TP200

    PH20/ TP20

    измерительной головки 1)

    REVO-2

    REVO-2

    REVO-2

    Пределы допускаемой

    абсолютной погрешности

    ±2,4

    ±2,7

    ±2,9

    ±2,2

    ±2,5

    ±2,7

    ±1,8

    ±2,1

    ±2,3

    измерительной головки, мкм

    2)

    Пределы допускаемой

    ±(2,4

    ±(2,7

    ±(2,9

    ±(2,2

    ±(2,5

    ±(2,7

    ±(1,8

    ±(2,1

    ±(2,3

    абсолютной объемной

    L

    )

    L

    L

    L

    )

    L

    L

    L

    )

    L

    L

    2)

    +--

    + 300)

    +

    300)

    +---

    + 350)

    +

    350)

    +

    + 350)

    +

    350)

    погрешности, мкм

    300

    350

    350

    Пределы допускаемой

    абсолютной погрешности

    ±2,8

    ±2,6

    ±2,6

    ощупывания при

    сканировании, мкм, не более

    гд

    е L - измеряемая длина в мм

    размер применяемого щупа, (диаметр х длина),

    мм, для измерительной головки:

    P20 - 4 х 10

    P200 - 4 х <30

    • - SP25M - 4 х <30

    • - SP80 - 5 х 50

    - REVO-2 - 4 х <30

    - PH20 - 4 х <10

    2 указанные точности достигаются при использовании температурной компенсации

    Наименование характеристики

    Значение

    ХО 1512 Standard

    XO 1512 Premium

    XO 1512 Premium-Select

    Типоразмер КИМ

    15.20.12

    15.25.12

    15.30.12

    15.40.12

    15.60.12

    15.20.12

    15.25.12

    15.30.12

    15.40.12

    15.60.12

    15.20.12

    15.25.12

    15.30.12

    15.40.12

    15.60.12

    Диапазон измерений

    X

    1500

    линейных размеров по

    Y

    2000

    2500

    3000

    4000

    6000

    2000

    2500

    3000

    4000

    6000

    2000

    2500

    3000

    4000

    6000

    оси, мм

    Z

    1200

    Модель применяемого

    SP25M/

    1НПП/

    SP25M/

    Р1ИЛ/

    SP25M/

    измерительного датчика или

    SP80/

    TP200

    TP20

    TP20

    SP80/

    TP200

    TP20

    TP20

    SP80/

    TP200

    PH20/ TP20

    измерительной головки

    1)

    REVO-2

    REVO-2

    REVO-2

    Пределы допускаемой

    абсолютной погрешности

    -H

    ±2,7

    ±2,9

    ±2,2

    ±2,5

    ±2,7

    ±1,8

    ±2,1

    ±2,3

    измерительной головки,

    мкм 2)

    Пределы допускаемой

    ±(2,4

    ±(2,7

    ±(2,9

    ±(2,2

    ±(2,5

    ±(2,7

    ±(1,8

    ±(2,1

    ±(2,3

    абсолютной объемной

    L

    L

    L

    L

    L

    L

    L

    L

    L

    2)

    +

    )

    +

    )

    +---)

    +

    )

    +—-

    )

    + ^)

    +

    —)

    +

    )

    +—-—)

    погрешности, мкм

    300

    300

    300

    350

    350

    350

    350

    350

    350J

    Пределы допускаемой

    абсолютной погрешности

    ощупывания при

    ±2,8

    -

    -

    ±2,6

    -

    -

    ±2,6

    -

    -

    сканировании, мкм, не

    более

    гд

    1)

    е L - измеряемая длина в мм

    размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

    P20 - 4 х 10

    P200 - 4 х <30

    - SP25M - 4 х <30

    - SP80 - 5 х 50

    - REVO-2 - 4 х <30

    - PH20 - 4 х <10

    2) указанные точности достигаются при использовании температурной компенсации

Таблица 9 - Метрологические характеристики КИМ SF 55

Наименование характеристики

Значение

SF 55

Диапазон измерений линейных размеров по оси, мм

X

500

Y

500

Z

500

Модель применяемого измерительного датчика или измерительной головки 1)

SP25M

ТР200

РН20/ ТР20

Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2)

±1,5

±1,8

±2,0

Пределы допускаемой абсолютной объемной погрешности, мкм 2)

±(15 + з5о)

±(1-8 + з5о)

±(20 + з55>

Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более

±2,1

-

-

где L - измеряемая длина в мм

  • 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

  • - TP200 - 4 х <10

  • - TP20 - 4 х 10

  • - SP25M - 4 х <21

  • - PH20 - 4 х <10

  • 2) указанные точности достигаются при использовании температурной компенсации

Наименование характеристики

Значение

SF 107

Типоразмер КИМ

10.12.7

10.15.7

10.20.7

Диапазон измерений линейных размеров по оси, мм

X

1000

Y

1200

1500

2000

Z

700

Модель применяемого измерительного датчика или измерительной головки 1)

SP25M/

SP80/

REVO-2

ТР200

PH20/ ТР20

Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2)

±1,8

±1,9

±2,1

Пределы допускаемой абсолютной объемной погрешности, мкм 2)

±(1'8+3^

±(19+3^

±(2'1+3^

Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более

±2,3

-

-

где L - измеряемая длина в мм

  • 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

  • - TP200 - 4 х <10

  • - SP25M - 4 х <21

  • - SP80 - 5 х 50

  • - REVO-2 - 4 х <30

  • - PH20 - 4 х <10

  • 2) указанные точности достигаются при использовании температурной компенсации

Наименование характеристики

Значение

SF 1210 Premium

SF 1210 Standard

Диапазон измерений линейных размеров по оси, мм

X

1200

Y

1500

Z

1000

Модель применяемого измерительного датчика или измерительной головки 1)

SP25M / SP80 /

REVO-2

ТР200

РН20 / ТР20

SP25M / SP80 / REVO-2

TP200

PH20 / TP20

Пределы допускаемой абсолютной погрешности измерительной головки, мкм2)

±3,9

±4,2

±4,4

±4,9

±5,2

±5,4

Пределы допускаемой абсолютной объемной погрешности в стандартном температурном режиме, мкм 2) 3)

±(3-9 + з50)

±(4'2 + 300)

±4'4'W

±(4'9 + 3^)

±(5'2 + з0о)

±(5' 4 + з00)

Пределы допускаемой абсолютной объемной погрешности в повышенном температурном режиме, мкм 2) 4)

±(4'4 + 23о)

±(4'7+20о)

±(4'9 + 23о)

±(5'4 + 20о)

±(5'7 + 20о)

±(5'9+20о)

Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более

±4,2

-

-

±5,2

-

-

где L - измеряемая длина в мм

  • 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:

  • - TP20 - 4 х 10

  • - TP200 - 4 х <30

  • - SP25M - 4 х <30

  • - SP80 - 5 х 50

  • - REVO-2 - 4 х <30

  • 2) указанные точности достигаются при использовании температурной компенсации

  • 3) при температуре окружающей среды от + 18 до + 22 °С включ.

  • 4) при температуре окружающей среды св. + 22 до + 28 °С

Таблица 12 - Основные технические характеристики модификаций XO 55 Standard, XO 55 Premium, XO 55 Premium-Select

Наименование характеристики

Значение

Типоразмер КИМ

5.5.5

5.7.5

5.10.5

Габаритные размеры, мм

Длина

1390

1590

1970

Ширина

1145

Высота

2550

Масса КИМ, кг

980

1250

1450

Таблица 13 - Основные технические характеристики модификаций XO 87 Standard, XO 87 Premium, XO 87 Premium-Select

Наименование характеристики

Значение

Типоразмер КИМ

8.10.7

8.15.7

8.20.7

Габаритные размеры, мм

Длина

2055

2640

3230

Ширина

1480

Высота

2970

2885

Масса КИМ, кг

2650

3000

4050

Таблица 14 - Основные технические характеристики модификаций XO 107 Standard, XO 107 Premium, XO 107 Premium-Select

Наименование характеристики

Значение

Типоразмер КИМ

10.12.7

10.15.7

10.20.7

Габаритные размеры, мм

Длина

2400

2700

3230

Ширина

1680

Высота

2970

2885

Масса КИМ, кг

3500

3670

5270

Таблица 15 - Основные технические характеристики модификаций XO 108 Standard, XO 108 Premium, XO 108 Premium-Select

Наименование характеристики

Значение

Типоразмер КИМ

10.12.8

10.15.8

10.20.8

Габаритные размеры, мм

Длина

2400

2640

3230

Ширина

1680

Высота

3170

3085

Масса КИМ, кг

3520

3690

5290

Таблица 16 - Основные технические характеристики модификаций XO 1210 Standard, XO 1210

Premium, XO 1210 Premium-Select

Наименование характеристики

Значение

Типоразме

р КИМ

12.16.10

12.20.10

12.25.10

12.30.10

Габаритные размеры, мм

Длина

3000

3400

3900

4400

Ширина

2165

Высота

3500

Масса КИМ, кг

6000

8000

10200

12600

Таблица 17 - Основные технические характеристики модификаций XO 1510 Standard, XO 1510

Premium, XO 1510 Premium-Select

Наименование характеристики

Значение

Типоразмер КИМ

15.20.10

15.25.10

15.30.10

15.40.10

15.60.10

Габаритные размеры, мм

Длина

3465

3965

4465

5465

7465

Ширина

2515

Высота

3500

Масса КИМ, кг

8100

10300

12700

17500

25400

Таблица 18 - Основные технические характеристики модификаций XO 1512 Standard, XO 1512

Premium, XO 1512 Premium-Select

Наименование характеристики

Значение

Типоразмер КИМ

15.20.12

15.25.12

15.30.12

15.40.12

15.60.12

Габаритные размеры, мм

Длина

3465

3965

4465

5465

7465

Ширина

2515

Высота

3800

Масса КИМ, кг

8400

10600

13000

17800

25700

Таблица 19 - Основные технические характеристики модификаций SF 55

Наименование характеристики

Значение

Габаритные размеры, мм

Длина

1730

Ширина

1440

Высота

2555

Масса КИМ, кг

1050

Таблица 20 - Основные технические характеристики модификаций SF 1

L07

Наименование характеристики

Значение

Типоразмер КИМ

10.12.7

10.15.7

10.20.7

Габаритные размеры, мм

Длина

2430

2640

3230

Ширина

1720

Высота

2970

2970

2885

Масса КИМ, кг

3500

3670

5270

Таблица 21 - Основные технические характеристики модификаций SF 1210 Premium, SF 1210 Standard

Наименование характеристики

Значение

Габаритные размеры, мм

Длина

2976

Ширина

2362

Высота

3728

Масса КИМ, кг

6800

Таблица 22 - Требования к электропитанию и условиям эксплуатации

Наименование характеристики

Значение

Напряжение электропитания, В

230±10 %

Условия эксплуатации:

- температура окружающей среды, °С

от + 18 до + 22

- допускаемое изменение температуры, °С, в течении:

1 часа

1

24 часов

2

- допускаемое изменение температуры, °С, по высоте объема:

1 метр

1

- относительная влажность, %:

для всех модификаций кроме SF 1210 Premium, SF 1210 Standard

от 40 до 70

для модификаций SF 1210 Premium, SF 1210 Standard

от 30 до 90

Знак утверждения типа

наносится в виде наклейки на заднюю поверхность гранитного измерительного стола и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 23 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина координатно-измерительная*

WENZEL

1 шт.

Контроллер

-

1 шт.

Пульт управления

-

1 шт.

Измерительный датчик и/или головка

SP25M / SP80 / REVO-2 / TP200 / PH20 / TP20

1 шт.

Система термокомпенсации

-

1 шт.

Калибровочная сфера

-

1 шт.

Персональный компьютер с монитором

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

* - модификация и типоразмер определяется договором поставки ** - модель определяется договором поставки.

Сведения о методиках (методах) измерений

Приведены:

для модификаций XO 55 Standard, XO 55 Premium, XO 55 Premium-Select, XO 87 Standard, XO 87 Premium, XO 87 Premium-Select, XO 107 Standard, XO 107 Premium, XO 107 Premium-Select, XO 108 Standard, XO 108 Premium, XO 108 Premium-Select, XO 1210 Standard, XO 1210 Premium, XO 1210 Premium-Select, XO 1510 Standard, XO 1510 Premium, XO 1510 Premium-Select, XO 1512 Standard, XO 1512 Premium, XO 1512 Premium-Select в разделе 8.9 «Проведение измерений» документа «Руководство по эксплуатации. Машины координатно-измерительные WENZEL XO 55, XO 87, XO 107, XO 108, XO 1210, XO 1510, XO 1512».

для модификаций SF 55, SF 107, SF 1210 Premium, SF 1210 Standard в разделе 10.11 «Проведение измерений» документа «Руководство по эксплуатации. Машины координатноизмерительные WENZEL SF 55, SF 107, SF 1210 Premium, SF 1210 Standard»

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;

Стандарт предприятия Wenzel Measuring Machines (Shanghai) Co.Ltd, Шанхай, Китай.

Правообладатель

Wenzel Measuring Machines (Shanghai) Co.Ltd, Китай.

Адрес: No. 219, Song Xiu Road, Qingpu, Shanghai China

Тел./факс: + 86 (0) 21 5970 3088

E-mail: + 86 (0) 021-59703082

Изготовитель

Wenzel Measuring Machines (Shanghai) Co.Ltd, Китай.

Адрес: No. 219, Song Xiu Road, Qingpu, Shanghai China

Тел./факс: + 86 (0) 21 5970 3088

E-mail: + 86 (0) 021-59703082

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1727

Лист № 1

Всего листов 11

Регистрационный № 89820-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатно-измерительные Lead

Назначение средства измерений

Машины координатно-измерительные Lead (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.

Описание средства измерений

Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.

При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно КИМ являются машинами портального типа.

КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления. Для удобства проведения измерений КИМ может дополнительно комплектоваться поворотным столиком, изменяющим положение измеряемого объекта в пространстве в автоматическом режиме.

Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.

К данному типу КИМ относятся машины координатно-измерительные Lead следующих модификаций:

  • - FLY, включая типоразмеры: 5.6.4, 8.6.6, 10.8.6, 12.8.6, 15.8.6;

  • - EXPERT, включая типоразмеры: 8.6.6, 12.8.7, 15.8.7, 12.10.8, 15.10.8, 22.10.8, 25.10.8,

  • 30.10.8, 15.12.10, 22.12.10, 25.12.10, 30.12.10, 22.15.10, 25.15.10, 30.15.10, 22.18.10, 25.18.10,

  • 30.18.10, 40.18.10;

  • - TOP, включая типоразмеры: 8.6.6, 10.8.6, 12.8.6, 12.10.8;

  • - Dragon, включая типоразмер: 6.5.4.

Модификации различаются диапазоном и нормируемой погрешностью измерений, а также некоторыми конструктивными особенностями.

Модификации FLY, EXPERT, Dragon оснащаются неподвижным столом и подвижным порталом, модификация TOP оснащается фиксированным порталом и столом, подвижным вдоль оси Y. Модификация Dragon отличается отсутствием ЧПУ привода для перемещений по осям. Модификация EXPERT отличается увеличенным диапазоном измерений.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наноситься типографским способом на металлизированную идентификационную табличку, расположенную в задней части измерительного стола.

Пломбировка КИМ от несанкционированного доступа не осуществляется.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машин координатно-измерительных приведены на рисунке 1.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

а)

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

б)

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru
Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид машин координатно-измерительных Lead модификаций: а) FLY; б) EXPERT; в) TOP; г) Dragon.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид и место нанесения идентификационной таблички и знака утверждения типа

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа средства измерений

Программное обеспечение

Координатно-измерительные машины работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Visual Dmis

Номер версии (идентификационный номер) ПО

не ниже 7.5

Цифровой идентификатор ПО

-

Лист № 4 Всего листов 11 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики КИМ модификации FLY

Наименование характеристики

Значение

Типоразмер КИМ

5.6.4

8.6.6

10.8.6

12.8.6

15.8.6

Диапазон измерений линейных размеров, мм, по оси

X

от 0 до 500

от 0 до 600

от 0 до

800

от 0 до

800

от 0 до

800

Y

от 0 до 600

от 0 до 800

от 0 до

1000

от 0 до

1200

от 0 до

1500

Z

от 0 до 400

от 0 до 600

от 0 до

600

от 0 до

600

от 0 до

600

Контактный сканирующий датчик SP25/SP80

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(1,5+L/330)

±(1,6+L/330)

±(1,7+L/330)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

1,5

1,6

1,7

Контактный датчик TP200

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(1,7+L/330)

±(1,8+L/330)

±(1,9+L/330)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,1

±2,2

±2,3

Контактный датчик TP20

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(1,9+L/330)

±(2,0+L/330)

±(2,1+L/300)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,1

±2,2

±2,3

где L - измеряемая длина в мм

Таблица 3 - Метрологические характеристики КИМ модификации EXPERT

Наименование характеристики

Значение

Типоразмер КИМ

8.6.6

12.8.7

15.8.7

12.10.8

15.10.8

Диапазон измерений линейных размеров, мм, по оси

X

от 0 до 600

от 0 до 800

от 0 до 800

от 0 до 1000

от 0 до 1000

Y

от 0 до 800

от 0 до 1200

от 0 до 1500

от 0 до 1200

от 0 до 1500

Z

от 0 до 600

от 0 до 700

от 0 до 700

от 0 до 800

от 0 до 800

Контактный сканирующий датчик SP25/SP80

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(1,2+L/350)

±(1,4+L/350)

±(1,4+L/350)

±(1,7+L/350)

±(1,7+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±1,2

±1,4

±1,4

±1,7

±1,7

Контактный датчик TP200

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(1,6+L/350)

±(1,8+L/350)

±(1,9+L/330)

±(2,1+L/350)

±(2,1+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±1,8

±2,0

±2,0

±2,3

±2,3

Контактный датчик TP20

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(1,8+L/350)

±(2,1+L/330)

±(2,2+L/350)

±(2,3+L/350)

±(2,3+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,0

±2,2

±2,3

±2,5

±2,5

Продолжение таблицы 3

Наименование характеристики

Значение

Типоразмер КИМ

22.10.8

25.10.8

30.10.8

15.12.10

22.12.10

Диапазон измерений линейных размеров, мм, по оси

X

от 0 до 1000

от 0 до 1000

от 0 до 1000

от 0 до 1200

от 0 до 1200

Y

от 0 до 2200

от 0 до 2500

от 0 до 3000

от 0 до 1500

от 0 до 2200

Z

от 0 до 800

от 0 до 800

от 0 до 800

от 0 до 1000

от 0 до 1000

Контактный сканирующий датчик SP25/SP80

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(1,7+L/350)

±(1,7+L/350)

±(1,7+L/350)

±(2,1+L/350)

±(2,1+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±1,7

±1,7

±1,7

±2,1

±2,1

Контактный датчик TP200

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(2,1+L/350)

±(2,1+L/350)

±(2,1+L/350)

±(2,5+L/350)

±(2,5+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,3

±2,3

±2,3

±2,7

±2,7

Контактный датчик TP20

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(2,3+L/350)

±(2,3+L/350)

±(2,3+L/350)

±(2,7+L/350)

±(2,7+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,5

±2,5

±2,5

±2,9

±2,9

Продолжение таблицы 3

Наименование характеристики

Значение

Типоразмер К

ИМ

25.12.10

30.12.10

22.15.10

25.15.10

30.15.10

Диапазон измерений линейных размеров, мм, по оси

X

от 0 до 1200

от 0 до 1200

от 0 до 1500

от 0 до 1500

от 0 до 1500

Y

от 0 до 2500

от 0 до 3000

от 0 до 2200

от 0 до 2500

от 0 до 3000

Z

от 0 до 1000

от 0 до 1000

от 0 до 1000

от 0 до 1000

от 0 до 1000

Контактный сканирующий датчик SP25/SP80

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(2,1+L/350)

±(2,1+L/350)

±(2,5+L/350)

±(2,5+L/350)

±(2,5+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,1

±2,1

±2,5

±2,5

±2,5

Контактный датчик TP200

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(2,5+L/350)

±(2,5+L/350)

±(2,9+L/350)

±(2,9+L/350)

±(2,9+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,7

±2,7

±3,1

±3,1

±3,1

Контактный датчик TP20

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(2,7+L/350)

±(2,7+L/350)

±(3,1+L/350)

±(3,1+L/350)

±(3,1+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,9

±2,9

±3,3

±3,3

±3,3

Продолжение таблицы 3

Наименование характеристики

Значение

Типоразмер КИМ

22.18.10

25.18.10

30.18.10

40.18.10

Диапазон измерений линейных размеров, мм, по оси

X

от 0 до 1800

от 0 до 1800

от 0 до 1800

от 0 до 1800

Y

от 0 до 2200

от 0 до 2500

от 0 до 3000

от 0 до 4000

Z

от 0 до 1000

от 0 до 1000

от 0 до 1000

от 0 до 1000

Контактный сканирующий датчик SP25/SP80

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(2,9+L/350)

±(2,9+L/350)

±(2,9+L/350)

±(2,9+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±2,9

±2,9

±2,9

±2,9

Контактный датчик TP200

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(3,3+L/350)

±(3,3+L/350)

±(3,3+L/350)

±(3,3+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±3,5

±3,5

±3,5

±3,5

Контактный датчик TP20

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(3,5+L/350)

±(3,5+L/350)

±(3,5+L/350)

±(3,5+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±3,7

±3,7

±3,7

±3,7

Таблица 4 - Метрологические характеристики КИМ модификации TOP

Наименование характеристики

Значение

Типоразмер КИМ

8.6.6

10.8.6

12.8.6

12.10.8

Диапазон измерений линейных размеров, мм, по оси

X

от 0 до 600

от 0 до 800

от 0 до 800

от 0 до 1000

Y

от 0 до 800

от 0 до 1000

от 0 до 1200

от 0 до 1200

Z

от 0 до 600

от 0 до 600

от 0 до 600

от 0 до 800

Контактный сканирующий датчик SP25/SP80

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(0,8+L/350)

±(1,0+L/350)

±(1,0+L/350)

±(1,3+L/350)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±0,8

±1,0

±1,0

±1,3

Контактный датчик TP200

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

±(1,2+L/300)

±(1,3+L/300)

±(1,3+L/300)

±(1,6+L/300)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±1,4

±1,5

±1,5

±1,8

где L - измеряемая длина в мм

Таблица 5 - Метрологические характеристики КИМ модификации Dragon

Наименование характеристики

Значение

Типоразмер КИМ

6.5.4

Диапазон измерений линейных размеров, мм, по оси

X

от 0 до 500

Y

от 0 до 600

Z

от 0 до 400

Контактный датчик TP20

Пределы допускаемой абсолютной объёмной погрешности измерений, мкм

± (3,5+L/250)

Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм

±3,9

где L - измеряемая длина в мм

Таблица 6 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

115/230 ±10%

- частота переменного тока, Гц

50/60

Условия эксплуатации:

- температура окружающей среды, °С

от +18 до +22

- относительная влажность воздуха, %

от 40 до 70

Допустимое изменение температуры, °C не более, в течении: - 1 часа

1

- 24 часов

2

Таблица 7 - Массогабаритные размеры КИМ модификации FLY

Наименование характеристики

Значение

Типоразмер КИМ

5.6.4

8.6.6

10.8.6

12.8.6

15.8.6

Габаритные размеры, мм, не более

Длина

1420

1740

1940

2140

2440

Ширина

1135

1420

1620

1620

1620

Высота

2310

2760

2760

2760

2760

Масса, кг, не более

900

1300

1700

1900

2200

Таблица 8 - Массогабаритные размеры КИМ модификации EXPERT

Типоразмер КИМ

Диапазон измерения, мм, не более

Масса, кг, не более

Длина

Ширина

Высота

8.6.6

1800

1485

2730

2200

12.8.7

2200

1685

2930

2600

15.8.7

2500

1685

2930

3000

12.10.8

2200

1885

3130

2900

15.10.8

2500

1885

3130

3300

22.10.8

3580

1885

3130

4200

25.10.8

3880

1885

3070

5200

30.10.8

4380

1885

3070

5900

15.12.10

2500

2085

3530

3600

22.12.10

3580

2085

3560

4600

25.12.10

3880

2085

3470

5500

30.12.10

4380

2085

3470

6500

Типоразмер КИМ

Диапазон измерения, мм, не более

Масса, кг, не более

Длина

Ширина

Высота

22.15.10

3580

2385

3470

5900

25.15.10

3880

2385

3470

6500

30.15.10

4380

2385

3470

7400

22.18.10

3580

2685

3470

6700

25.18.10

3880

2685

3470

7500

30.18.10

4380

2685

3470

8700

40.18.10

5380

2685

3470

11000

Таблица 9 - Массогабаритные размеры КИМ модификации TOP

Наименование характеристики

Значение

Типоразмер КИМ

8.6.6

10.8.6

12.8.6

12.10.8

Габаритные размеры, мм, не более

Длина

2170

2570

2970

2970

Ширина

1590

1790

1790

1990

Высота

3450

3450

3450

3850

Масса, кг, не более

5000

6300

6900

7600

Таблица 10 - Массогабаритные размеры КИМ модификации Dragon

Наименование характеристики

Значение

Типоразмер КИМ

6.5.4

Габаритные размеры, мм, не более

Длина

1020

Ширина

954

Высота

2200

Масса КИМ, кг, не более

550

Знак утверждения типа

наносится в виде наклейки на заднюю поверхность гранитного измерительного стола и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина координатно-измерительная (модификация и типоразмер в соответствии с заказом)

Lead

1 шт.

Контроллер

-

1 шт.

Пульт управления

-

1 шт.

Измерительный датчик

SP25 / SP80 / TP200 / TP20

1 шт.

Система термокомпенсации (по заказу)

-

1 шт.

Поворотный столик (по заказу)

-

1 шт.

Калибровочная сфера

-

1 шт.

Персональный компьютер с монитором

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Руководство пользователя ПО Visual Dmis**

-

1 экз.

* - модель определяется договором поставки. ** - в электронном виде

Сведения о методиках (методах) измерений приведены в разделе «Эксплуатация КИМ» документа «Машины координатно-измерительные Lead. Руководство по эксплуатации» и в документе «Руководство пользователя Visual Dmis».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

Стандарт предприятия Xi'an Lead Metrology Co., Ltd., Китай.

Правообладатель

Xi'an Lead Metrology Co., Ltd., Китай

Адрес: Enterprise Accelerator No.18 Building, No.W2, Qinling Avenue, Caotang Technology Industries Base, Xi'an High-tech Zone, ShaanXi Province, P.R.China

Изготовитель

Xi'an Lead Metrology Co., Ltd., Китай

Адрес: Enterprise Accelerator No.18 Building, No.W2, Qinling Avenue, Caotang Technology Industries Base, Xi'an High-tech Zone, ShaanXi Province, P.R.China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

Приказ Росстандарта №1727 от 22.08.2023, https://oei-analitika.ru
