МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

07 февраля 2020 г.                                                  275

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 71999 «Блоки управления импульсным предохранительным клапаном парогенератора БУ ИПК ПГ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Электромеханика Атом» от 1 ноября 2019 г. № 2/5-88 приказываю:

• 1. Внести изменения в описание типа на блоки управления импульсным предохранительным клапаном парогенератора БУ ИПК ПГ, зарегистрированные в Федеральном информационном фонде по

обеспечению единства измерений под номером 73203-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2.  Установить методику поверки по документу МП-418-2018 с изменением 1 «Блоки управления импульсным предохранительным клапаном парогенератора БУ ИПК ПГ. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 14 июня 2019 г., и распространить действие документа на блоки управления импульсным предохранительным клапаном парогенератора БУ ИПК ПГ, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 71999 «Блоки управления импульсным предохранительным клапаном парогенератора БУ ИПК ПГ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 73203-18, в связи с заменой документа на методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00ЕЮ36Е1B07E0FB80EA118900BCB6D090 Кому выдан; Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до Об. 11,2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2020 г. № 275

Блоки управления импульсным предохранительным клапаном парогенератора БУ ИПК ПГ (в дальнейшем - блоки) предназначены для измерений силы постоянного электрического тока и для преобразования сигналов термопар в значения температуры.

Конструкция блоков выполнена в двух металлических корпусах: блок измерительный и блок питания, которые в свою очередь размещены в шкафу монтажном.

Принцип действия блоков основан на измерении и преобразовании с помощью встроенного аналого-цифрового преобразователя унифицированных электрических сигналов, поступающих от датчиков давления или термопар типа К в значения силы постоянного электрического тока и избыточного давления (для датчиков давления) и в значения температуры (для термопар), и выработки на их основе управляющих воздействий на импульсный предохранительный клапан парогенератора. Режим работы блоков непрерывный.

Блоки имеют четыре исполнения БУ ИПК ПГ, БУ ИПК ПГ-01, БУ ИПК ПГ-03 и БУ ИПК ПГ-04, отличающиеся применяемой элементной базой при их изготовлении. Кроме того, исполнения БУ ИПК ПГ-03 и БУ ИПК ПГ-04 не имеют каналов преобразования сигналов термопар и канала контроля срабатывания клапана по давлению. Функциональное назначение всех исполнений единое.

Пломбировка блоков изготовителем от несанкционированного доступа не предусмотрена.

Фотографии общего вида блоков представлены на рисунках 1 и 2.

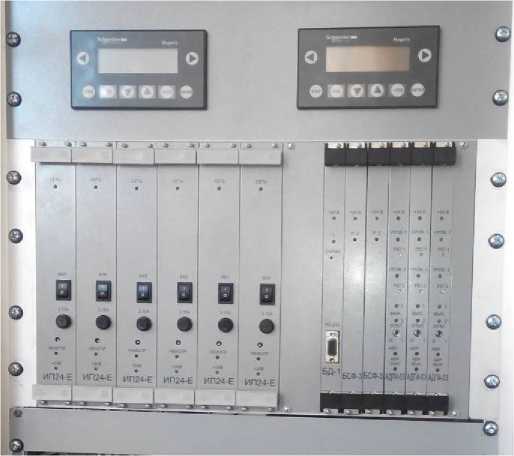

Рисунок 1. Фотография общего вида исполнения БУ ИПК ПГ, БУ ИПК ПГ-01

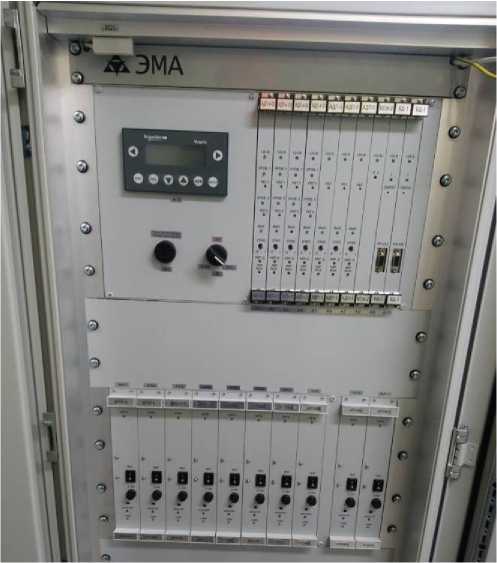

Рисунок 2. Фотография общего вида исполнений БУ ИПК ПГ-03 и БУ ИПК ПГ-04

Программное обеспечение (далее ПО) блоков является встроенным.

Встроенное ПО обеспечивает функционирование блоков в соответствии с заданным алгоритмом, а также обработку и выдачу измерительной информации. Часть встроенного ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО приведены в таблицах 1-3.

Таблица 1 - Метрологически значимое ПО для блоков АДП

Таблица 2 - Метрологически значимое ПО для панели индикации

Таблица 3 - Метрологически значимое ПО для блока БД-1

Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Метрологические и технические характеристики представлены в таблицах 4 и 5.

Таблица 4 - Метрологические характеристики

Таблица 5 - Технические характеристики

наносится на лицевую панель в виде наклейки и вверху в центре титульного листа, паспорта типографским способом или в виде оттиска синей краской.

Комплект поставки приведён в таблице 6.

Таблица 6 - Комплектность средства измерений

осуществляется по документу МП-418-2018 с изменением 1 «Блок управления импульсным предохранительным клапаном парогенератора БУ ИПК ПГ. Методика поверки», утверждённому ФБУ «Пензенский ЦСМ» 14 июня 2019 г.

Основные средства поверки:

- калибратор многофункциональный MCX-IIR (регистрационный номер 21591-07 в Федеральном информационном фонде по обеспечению единства измерений).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых блоков с требуемой точностью.

Знак поверки наносится на переднюю дверь шкафа блоков под шильдиком.

приведены в эксплуатационной документации.

Приказ Росстандарта № 2091 от 1.10 2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1П0^-16 до 100 А»

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

АИТК.421456.001 ТУ. Блоки управления. Технические условия

Изготовитель

Лист № 5 Всего листов 5 Общество с ограниченной ответственностью «Электромеханика Атом» (ООО «Электромеханика Атом»)

ИНН 5836622331

Адрес: 440052, г. Пенза, ул. Гоголя, д. 51/53

Телефон (факс): (8412) 20-90-48

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311197 от 06.07.2015.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«07» февраля 2020 г.
