ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки спектрометрические МКС-02А «Сирень»

Установки спектрометрические МКС-02А «Сирень» (далее - установка) предназначены для:

- автоматизированного экспериментально-расчетного определения радионуклидного состава, удельных и суммарных активностей гамма-излучающих радионуклидов низко- и среднеактивных отходов (РАО):

- в первичных упаковках (полиэтиленовые мешки);

- в контейнерах малой грузоподъемности различных форм (металлические бочки, пластиковые контейнеры и др.);

- в объектах различных форм, загрязненных радиоактивными веществами, в том числе активности протяженных объектов в соответствии с аттестованными методиками измерений,

указанными в разделе «Сведения о методиках (методах) измерений», реализованными в программном обеспечении установки;

- измерения активности точечных источников гамма-излучения в соответствии с Приложением А Руководства по эксплуатации АЖНС.412154.004РЭ;

• - измерения мощности амбиентного эквивалента дозы (далее - МАЭД) гамма-излучения в месте расположения оператора.

Установка применяется для:

• - сортировки отходов по категориям;

• - входного контроля РАО при приемке на хранение;

• - паспортизации первичных и кондиционированных форм РАО непосредственно в контейнерах без их вскрытия в соответствии с программным обеспечением (далее - ПО) и применяемыми методиками радиационного контроля и измерения.

Установка представляет собой программно-технический комплекс средств, обеспечивающих измерение, обработку и представление спектрометрической информации о контролируемых источниках гамма-излучений.

Принцип действия установки основан на поглощении коаксиальным особо чистым германиевым (далее - ОЧГ) детектором фотонного излучения, испускаемого радионуклидами анализируемых объектов и формировании детектором токового импульса, амплитуда которого пропорциональна поглощенной энергии. Этот импульс преобразуется предусилителем и затем, проходя через систему фильтрации, усилителем; выходные импульсы последнего подаются на многоканальный анализатор, где они сортируются и запоминаются в каналах в соответствии с их амплитудами. Спектр, набранный в многоканальном анализаторе, представляет собой зависимость количества отсчетов в канале от амплитуды импульса и, соотв етственно, энергии поглощенных гамма-квантов.

Эффективность поглощения детектором испускаемого излучения определяется областью видимости анализируемого контейнера (объекта), отсекаемой коллиматором, техническими параметрами детектора, размерами и физическими характеристиками материалов измеряемого контейнера (объекта), расположением его относительно детектора.

В состав установки входят следующие средства:

• - блок детектирования спектрометрический на основе ОЧГ детектора (далее - блок детектирования);

• - многоканальный амплитудный анализатор (далее - анализатор);

• - комплект коллиматоров;

• - сосуд Дьюара;

• - дозиметр-радиометр МКС-АТ1117М без блока обработки информации (далее -дозиметр) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29551-20);

• - панельный промышленный компьютер;

• - лазерный прицел;

• - цифровая видеокамера;

• - дистансерное устройство;

• - термографическое печатное устройство;

• - колесная тележка с блоком управления и аккумуляторным блоком;

• - подъемная платформа;

• - комплект контрольных источников ОСГИ-А;

• - устройство весоизмерительное электронное ТВЭУ (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19765-15);

Примечание - Устройство тензометрическое весоизмерительное электронное ТВЭУ применяется в качестве средства измерений в аттестованных методиках измерений, указанных в разделе «Сведения о методиках (методах) измерений».

• - лазерный дальномер;

• - устройство поворотное для размещения измеряемого контейнера (объекта).

Установка обеспечивает размещение и ручное горизонтальное перемещение измерительной, вычислительной и вспомогательной аппаратуры на колесной тележке с осью вертикального вращения для вертикального перемещения детектирующей системы в геометрии тележки и удержание на месте с помощью стопорного механизма (тормоза).

Панельный промышленный компьютер установки обеспечивает возможность настройки параметров спектрометра, сбора измерительной и вспомогательной информации, управления процессом измерений и вспомогательной аппаратурой установки.

Установка имеет возможность:

• - контроля расстояния от детектора до источника излучения путем оптического наведения детектора на измеряемый объект;

• - измерения МАЭД гамма- излучения в месте расположения оператора;

• - вывода на печать результатов измерений в виде несмываемого в условиях эксплуатации и хранения контейнеров паспорта-этикетки;

• - предоставления возможности подключения к внешним устройствам вычислительной техники средствами интерфейсов Ethernet или Wi-Fi.

Наличие цифровой видеокамеры обеспечивает получение видеоизображения объекта на дисплее панельного компьютера и наведение детектора на объект измерения с помощью лазерного дальномера с рабочего места оператора.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, состоящий из арабских цифр, наносится типографским способом на табличку в месте, указанном на рисунке 1.

Общий вид установки приведен на рисунке 1.

а) - вид спереди

б) - вид сзади

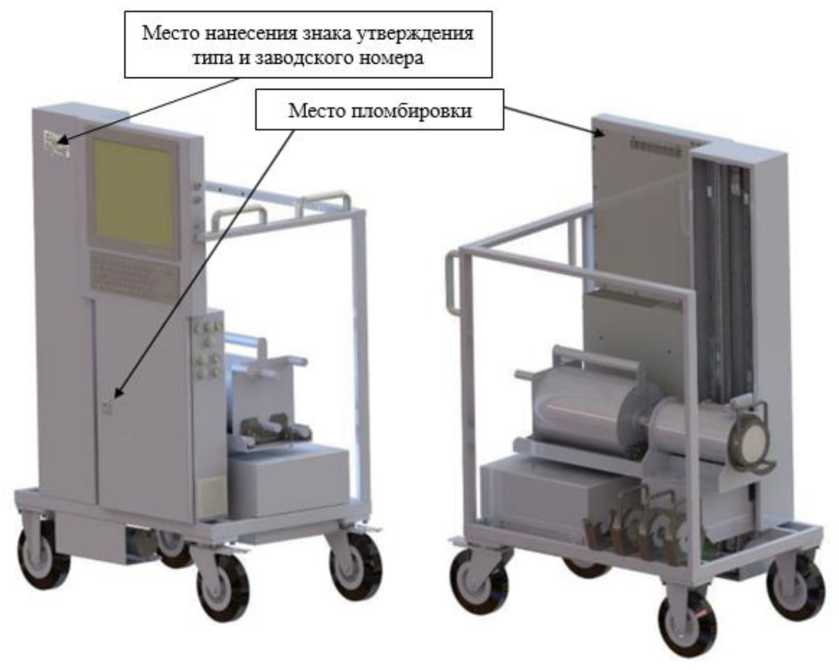

Рисунок 1 - Общий вид установки спектрометрической МКС-02А «Сирень»

В установке используется следующие ПО:

• - ПО ЛСРМ СПОРО, являющееся метрологически значимой частью программного обеспечения и используемое для анализа спектра, расчета метрологических характеристик установки МКС-02А «Сирень» и расчета активности измеряемых объектов в соответствии с аттестованной методикой измерений «Методика измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма-спектрометрического комплекса с программным обеспечением «LRSM - SpectraLine и EffMaker» (свидетельство об аттестации № 40090.1К982);

• - ПО «ПРОГРЕСС-5», входящее в программное обеспечение установки МКС-02А «Сирень» и используемое при измерении активности точечных источников гамма-излучения.

Уровень защиты ПО ЛСРМ СПОРО «высокий», ПО «ПРОГРЕСС-5» «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические

наносится на специальную табличку на задней панели корпуса установки фотоспособом и на титульный лист руководства по эксплуатации АЖНС.412154.004РЭ типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в документах:

- Установка спектрометрическая МКС-02А «Сирень». Руководство по эксплуатации АЖНС.412154.004РЭ (Приложение А);

- Методика измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма-спектрометрического комплекса с программным обеспечением «LRSM-SpectraLine и EffMaker (свидетельство об аттестации № 40090.1К982, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.40.2019.35796);

- Методика измерений произвольно распределенной активности гамма-излучающих в контейнерах с помощью гамма-спектрометрического комплекса с обеспечением семейства «SpectraLine» (свидетельство об аттестации регистрационный номер в Федеральном

ГОСТ 8.033-2023 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников;

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ТУ 4362-004-18615825-2016 Установки спектрометрические МКС-02А «Сирень». Технические условия.

Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»)

ИНН 7735092057

Адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15

Телефон: 8 (495) 777-13-59

Факс: 8 (495) 777-13-58

Web-сайт: www.amplituda.ru

E-mail: info@amplituda.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности:   141570, Московская   обл.,

Солнечногорский р-н , рп. Менделеево, ВНИИФТРИ, к. 24

Телефон/факс +7 (495) 546-45-00, +7 (495) 546-45-01

Web-сайт: http://www.rostest.ru

Е-mail: info.mdl@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2086

Регистрационный № 46252-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи постоянного напряжения в код ПНКВ-3

Преобразователи постоянного напряжения в код ПНКВ-3 (далее - ПНКВ-3) предназначены для измерений и преобразования постоянного напряжения в последовательный код и передачи результата преобразования по линии связи RS-485.

Принцип действия ПНКВ-3 основан на измерении и преобразовании постоянного напряжения в последовательный код с помощью аналого-цифрового преобразователя (АЦП), интегрированного в микроконтроллер. Измеренное микроконтроллером напряжение в виде десятиразрядного двоичного кода через схему гальванической развязки ПНКВ-3 подается на микроконтроллер обработки данных. Прочность изоляции гальванической развязки 10 кВ.

Микроконтроллер обработки данных преобразует результаты измерений в десятичную форму (ASCII код) и по запросу внешнего устройства передает результат преобразования в линию связи RS-485.

Конструктивно ПНКВ-3 выполнен в пластмассовом корпусе, расположенном на текстолитовой пластине, имеющей отверстия для крепления к месту установки.

выпускаются в следующих исполнениях: ПНКВ-3 09Б.24.00.00 и Исполнение ПНКВ-3 09Б.24.00.00-01 обеспечивает более высокий

изготавливается из пластика, окрашиваемого в цвета по выбору

состоящий из пяти арабских цифр, наносится лазерным или иным

Место нанесения заводского номера

Места пломбировки

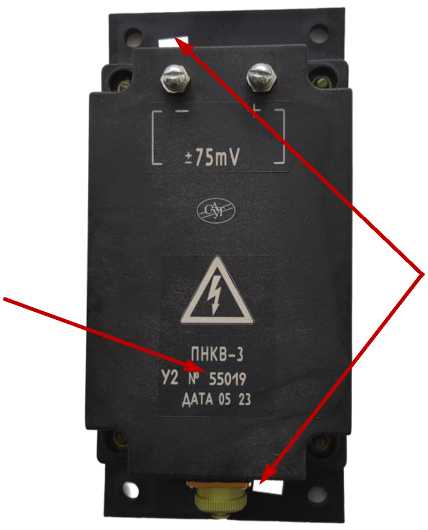

Рисунок 1 - Общий вид средства измерений с указанием мест пломбировки, места нанесения заводского номера

Встроенное программное обеспечение (ПО) ПНКВ-3 обеспечивает измерение и преобразование постоянного напряжения в последовательный код, передачу результатов преобразования в линию связи RS-485 и настройку ПНКВ-3. Встроенное ПО ПНКВ-3 устанавливается при выпуске преобразователей из производства, в процессе эксплуатации недоступно пользователю для изменения и считывания. Для защиты метрологических характеристик от несанкционированного доступа и изменения предусмотрено ограничение доступа к параметрам настройки ПНКВ-3 с использованием аппаратного ключа - Эмулятора МПСУиД. Метрологические характеристики ПНКВ-3, указанные в таблице 3, нормированы с учетом встроенного ПО ПНКВ-3.

Идентификационные данные метрологически значимой части встроенного ПО ПНКВ-3 указаны в таблице 1.

Уровень защиты встроенного ПО ПНКВ-3 от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 1 «Описание и работа изделия» документа «Преобразователь постоянного напряжения в код ПНКВ-3. Руководство по эксплуатации» 09Б.24.00.00 РЭ.

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

09Б.24.00.00 ТУ Преобразователь постоянного напряжения в код ПНКВ-3. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное объединение

САУТ» (ООО «НПО САУТ»)

ИНН 665 901 7039

Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15, оф. 220

Телефон: 8 (343) 358-41-81, факс: (343) 350-20-39

Е-mail: info@saut.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон +7 (343) 350-26-18, факс +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
