МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

№ _____565_____

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                                  >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 565

Регистрационный № 16767-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Электроды стеклянные комбинированные ЭСК-1

Электроды стеклянные комбинированные ЭСК-1 (далее - электроды) предназначены для измерений рН водных растворов и взвесей в широком диапазоне температур.

Электроды представляют собой конструкцию, объединяющую в одном корпусе измерительный стеклянный электрод и встроенный электрод сравнения. Измерительный электрод представляет собой электрохимический преобразователь активности ионов водорода в электрический потенциал, а электрод сравнения служит для создания опорного потенциала при проведении потенциометрических измерений.

На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.

Измерение активности ионов водорода (рН) проводится методом прямой потенциометрии, т.е. измерением потенциала электрода относительно собственного электрода сравнения.

Электроды выпускаются в двух модификациях ЭСК-103YZ и ЭСК-106YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ -конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификация ЭСК-103YZ выпускается в 14-ти конструктивных исполнениях, модификация ЭСК-106YZ в 18-ти конструктивных исполнениях.

Электрод является невосстанавливаемым однофункциональным изделием.

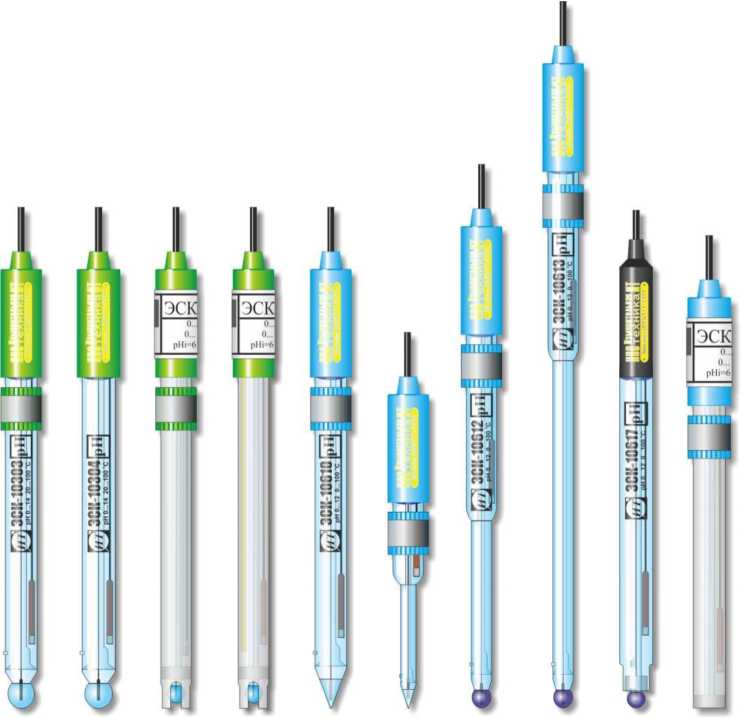

Рисунок 1 - Фотография внешнего вида электродов стеклянных комбинированных ЭСК-1.

Предельные значения линейного диапазона водородной характеристики электродов при температуре 20 °С (при 25 °С для ЭСК-10314), диапазон температуры анализируемой среды и электрическое сопротивление измерительного электрода соответствует значениям, приведенным в таблице 1.

Примечание. Верхнее предельное значение рН линейного диапазона водородной характеристики указано для растворов с концентрацией ионов натрия не более 0,1 моль/дм³.

Таблица 1

Потенциал измерительного электрода Е при температуре 20 °С (при 25 °С для ЭСК-10314) в буферном растворе с рН 1,64 относительно встроенного электрода сравнения соответствует значению, приведенному в таблице 2. Отклонение от значений, указанных в таблице 2 не превышает ± 12 мВ.

Потенциал встроенного электрода сравнения Еср при температуре 20 °С в растворе калия хлорида (концентрат 3 моль/дм³) относительно электрода сравнения хлорсеребряного насыщенного равен (10 ± 5) мВ.

Значения координат изопотенциальной точки (рНи, Еи) соответствуют указанным в таблице 2. Допустимые отклонения от значений рНи не должно превышать ± 0,3 рН, от значений Еи - ± 30 мВ.

Таблица 2

* Относительно встроенного электрода сравнения.

**Кроме ЭСК-10314

Нестабильность потенциала встроенного электрода сравнения за 8 часов работы, мВ, не превышает

Электрическое сопротивление встроенного электрода сравнения, кОм Скорость истечения электролита через электролитический ключ при температуре 20 °С, см³/сут (кроме ЭСК-10304, ЭСК-10308, ЭСК-10317, ЭСК-10604, ЭСК-10608, ЭСК-10616, ЭСК-10617)

Крутизна водородной характеристики электрода (St) в линейной части водородной характеристики по абсолютной величине не менее, мВ/рН, приведена в таблице 3.

Таблица 3

Отклонение водородной характеристики от линейности в диапазоне значений рН, рН, не превышает: при температуре раствора 20 °С:

ЭСК-10301 - ЭСК-10313,

ЭСК-10601 - ЭСК-10619

при температуре раствора 25 °С:

ЭСК-10314

Электрическое сопротивление изоляции электродов при 20 °С и относительной влажности не более 80 %, Ом, не

менее

Габаритные размеры, мм, не более:

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

мм рт.ст.

наносят на титульный лист эксплуатационных документов типографским способом или специальным штампом.

Комплектность электродов стеклянных комбинированных ЭСК-1 приведена в таблице 4.

Таблица 4

изложены в эксплуатационных документах на вторичные преобразователи (иономеры и рН-метры), в комплекте с которыми эксплуатируются электроды.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН;

ТУ 4215-004-35918409-2008 Электроды стеклянные комбинированные ЭСК-1. Технические условия.

Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»)

ИНН 77226671361

Юридический адрес: 105082, г. Москва, ул. Бакунинская, д. 58, стр. 1, эт. 1, помещ. II, ком. 2

Телефон/факс: (495) 232-49-74, 232-42-14 (многоканальные) E-mail: izmteh@izmteh.ru, Интернет: http://www.izmteh.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

Юрид.адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево

Телефон: (495) 994-2210, факс: 8 (495) 994-2211

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 565

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные моделей ZEEnit 650 P и ZEEnit 700 P

Назначение средства измерений

Спектрометры атомно-абсорбционные моделей ZEEnit 650 P и ZEEnit 700 P предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах и т.п.

Описание средства измерений

Принцип действия спектрометров основан на атомизации исследуемой пробы, измерении оптической плотности атомного пара и дальнейшего определения массовой концентрации определяемых элементов при помощи градуировочных кривых.

Спектрометры представляют собой стационарные настольные лабораторные приборы.

Атомизация проб проводится:

• - модель ZEEnit 650 P - в электротермическом атомизаторе или с помощью гидридной приставки,

• - модель ZEEnit 700 P - возможна атомизация как в пламенном, так и в электротермическом атомизаторе или гидридной приставке.

В пламенной горелке, в зависимости от анализируемых элементов, используется пламя «ацетилен - воздух» или «ацетилен - закись азота».

Гидридная приставка может быть выполнена в трех исполнениях: только для работы в реакторном режиме (с ручным дозированием пробы в реактор), только для работы в проточном режиме (с дозированием пробы автосамплером в автоматическом режиме), либо сочетать в себе возможность работы как в реакторном, так и в проточном режиме.

Оптическая система приборов базируется на монохроматоре с дифракционной решеткой.

Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальными приводами.

В спектрометрах применяются лампы с полым катодом, которые устанавливаются в поворотную турель (от 1 до 8 ламп).

Модели ZEEnit.650.P и ZEEnit.700.P оснащены двумя корректорами неселективного поглощения: дейтериевым и на эффекте Зеемана. Система поставляется в комплекте с автосамплером для электротермического атомизатора (ZEEnit 650 P и ZEEnit 700 P), а также опционально с автосамплером для пламенного атомизатора (только ZEEnit 700 P). Конструктивно спектрометр выполнен в виде настольного прибора с отдельно устанавливаемым компьютером.

Спектрометры управляются от внешнего управляющего компьютера, подключаемого через USB-порт.

Внешний вид спектрометров приведен на рис. 1 и 2.

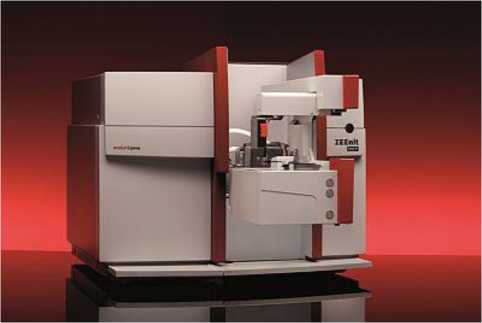

Рис. 1. Внешний вид спектрометра атомно-абсорбционного модели ZEEnit 650 P

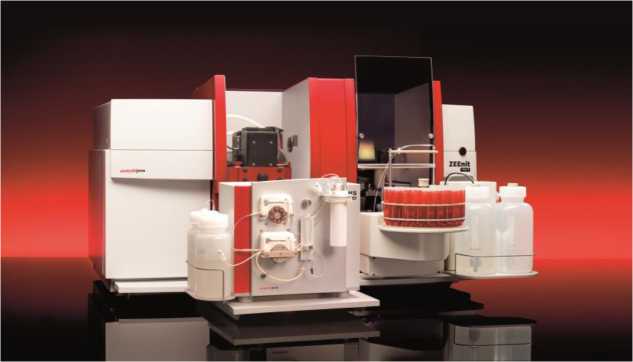

Рис. 2. Внешний вид спектрометра атомно-абсорбционного модели ZEEnit 700 P

Спектрометры моделей ZEEnit 650 P и ZEEnit 700 P оснащены автономным ПО WinAAS или ASpect LS, которое управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные.

К метрологически значимой части автономного ПО относится исполняемый файл WinAAS.exe (для ПО WinAAS) или ASpectLS.exe (для ПО ASpect LS).

Метрологически значимая часть ПО выполняет следующие функции:

- управление прибором;

- установка режимов работы прибора;

-    получение спектров оптической плотности исследуемых проб;

- обработка и хранение результатов измерений;

-    построение калибровочных зависимостей;

- проведение диагностических тестов прибора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Метрологические и технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую панель корпуса спектрометра.

• - спектрометр;

• - руководство по эксплуатации (книга и электронная версия на компакт-диске);

• - методика поверки МП-242-1551-2014.

Сведения о методиках (методах) измерений

Приведены в документах:

• - «Спектрометр атомно-абсорбционный ZEEnit 650 P. Руководство по эксплуатации»;

• - «Спектрометр атомно-абсорбционный ZEEnit 700 P. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным моделей ZEEnit 650 P и ZEEnit 700 P

Техническая документация фирмы-изготовителя.

Изготовитель

Analytik Jena GmbH+Co. KG, Германия

Адрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany

Телефон: +49 3641 77-70

Факс: +49 3641 77-92-79

E-mail: info@analytik-jena.com

Web-сайт: www.analytik-jena.com

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский  научно-исследовательский  институт

метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 565

Лист № 1 Регистрационный № 57651-14 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые портативные ФГХ

Хроматографы газовые портативные ФГХ (далее - хроматографы) предназначены для качественного и количественного анализа газообразных и жидких проб различных объектов природного и промышленного происхождения как в лабораторных, так и в полевых условиях.

Описание средства измерений

Принцип действия хроматографов основан на применении методов газо-адсорбционной и газо-жидкостной хроматографии в изотермическом режиме и режиме линейного программирования температуры колонок.

Детектирование разделенных веществ осуществляется детекторами:

• -  фотоионизационным (ФИД), предназначенным для анализа большинства органических соединений;

• - электронно-захватным (ЭЗД), предназначенным для анализа галогенсодержащих соединений;

• - детектором по теплопроводности (ДТП) универсальным.

Хроматограф выпускается в виде моделей, отличающихся типами и количеством установленных детекторов и разделительных колонок, температурой термостатирования, способом дозирования, электропитанием.

Хроматограф состоит из аналитического блока и компьютера типа "Note-book".

В аналитический блок входят:

• - термостат с установленными в нем разделительными колонками;

• - детектор(ы) термостатированные:

• - ФИД;

• - ЭЗД;

- ДТП;

• - кран-дозатор с набором калиброванных доз (ФГХ-1, ФГХ-1Кр, ФГХ-1-2, ФГХ-2, ФГХ-4) с возможностью термостатирования;

• - испаритель с термостатом (ФГХ-1-2, ФГХ-2, ФГХ-3);

• - баллон с поршневым редуктором с газом-носителем;

• - регуляторы расхода;

• - клапаны;

• - блок газового питания;

• - манометры высокого и низкого давления.

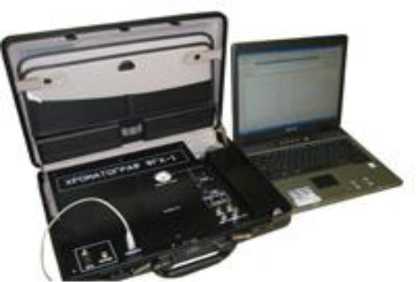

Рис.1. Фотография общего вид хроматографа газового портативного ФГХ.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "А" - метрологически значимая часть ПО СИ и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010. Защита ПО осуществляется посредством проверки контрольной суммы исполняемого кода.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик

Уровень флуктуационных шумов нулевого сигнала:

ФИД с водородной лампой, А                                               2-10^-13

ФИД с криптоновой и аргоновой лампой, А                                   5 -10^-14

ЭЗД, А                                                                                 8-10^-13

ДТП, мкВ                                                            2

Дрейф нулевого сигнала:

ФИД с водородной лампой, А/ч                                                8-10^-11

ФИД с криптоновой и аргоновой лампой, А/ч                                 8-10^-11

ЭЗД, А/ч                                                                               2-10^-10

ДТП, мкВ/ч                                                              200

Пределы детектирования:

ФИД с криптоновой, аргоновой лампой (по бензолу), г/с                         1-10^-13

ФИД с водородной лампой (по бензолу), г/с                                    2-10^-13

ЭЗД (по четыреххлористому углероду), г/с                                     3-10^-13

ДТП (по окиси углерода), г/см³                                                   5-10^-9

Пределы допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %:

времени удерживания

площади и амплитуды пика

Пределы допускаемого значения относительного изменения выходного сигнала за 8 часов непрерывной работы, %:

времени удерживания:

ФИД

ЭЗД, ДТП

площади и амплитуды пика

Потребляемая мощность (в установившемся режиме при температуре окружающей среды 20 °С), Вт, не более                                           6

Масса (аналитический блок), кг, не более                                           11

Габаритные размеры (аналитический блок), мм, не более                       550х400х200

Условия эксплуатации:

• - температура окружающего воздуха, °С                            от плюс 5 до плюс 40

• - атмосферное давление, МПа                                          0,101 ± 0,005

• - относительная влажность, %                                           от 30 до 90

• - напряжение питания, В:

постоянный ток                                                 от 11,5 до 14,5

переменный ток частотой 50 Гц                                       220¹

• - все модели имеют адаптер для электропитания от сети 220 В, 50 Гц

• - средний срок службы, лет, не менее                                          6

Знак утверждения типа

наносится на эксплуатационную документацию и на внутреннюю крышку кейса методом металлографии.

Комплектность средства измерений

Комплект поставки хроматографов ФГХ осуществляется в соответствии с таблицей 2. Таблица 2

Примечание.

• 1. Кр-д - кран-дозатор.

• 2. Подлежит согласованию с Заказчиком:

Перечень действующих документов на методы анализа, приведен в таблице 3.

Таблица 3.

ГОСТ 4.163-85 «Система показателей качества продукции. Анализаторы газов и жидкостей хроматографические. Номенклатура показателей»;

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»;

Техническая документация ООО Научно-производственное фирма «АНАТЭК», г. Москва.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная фирма АНАТЭК» (ООО «НПФ АНАТЭК»)

ИНН 7718778640

Адрес: 107014, г. Москва, вн.тер.г. муниципальный округ Сокольники, ул. 3-я Сокольническая, д. 1, кв. 24

Телефон: +7 (495) 506-30-23

E-mail: anatek@list.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 565

Лист № 1 Регистрационный № 75383-19 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи влажности и температуры ДВ2

Назначение средства измерений

Преобразователи влажности и температуры ДВ2 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразования температуры и относительной влажности газообразных сред в цифровой выходной сигнал по интерфейсу RS-485 и протоколу ModBus.

Описание средства измерений

Преобразователи состоят из зонда выносного и блока измерительного, соединяемых кабелем.

В преобразователях для измерения относительной влажности используется сорбционно-емкостной сенсор, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Для измерения температуры используется платиновый термопреобразователь сопротивления Pt100.

Сенсор влажности и термопреобразователь установлены в цилиндрический корпус зонда выносного и закрыты колпачком, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды. Зонд выносной также содержит опорный конденсатор, электромеханическое реле и 7-контактный разъем. Зонд выносной не содержит полупроводниковых электронных компонентов, что существенно повышает его устойчивость к радиационным и тепловым воздействиям.

Блок измерительный содержит преобразователь «емкость-частота», микроконтроллер, АЦП и управляемый источник тока.

Микроконтроллер осуществляет следующие функции:

• -     измерение сигнала по каналам влажности и температуры;

• -     вычисление значений относительной влажности и температуры;

• -     температурная коррекция значения относительной влажности;

• -     поддержание заданной температуры чувствительного элемента влажности путем изменения величины измерительного тока, протекающего через платиновый термопреобразователь сопротивления Pt100;

• -    поддержка протокола MODBUS.

Для подключения зонда выносного блок измерительный имеет 8-ми контактную клеммную колодку «Датчик».

Зонд выносной и блок измерительный соединяются 4 экранированными кабелями, два из которых могут содержать один провод, два других - двухпроводные, например, витая пара.

Линии связи с зондом выносным гальванически развязаны от цепи питания преобразователя и интерфейса RS485.

Преобразователи выпускаются в модификации ДВ2ТС-6Т-4П-Г.

Общий вид преобразователей представлен на рисунке 1.

Пломбирование преобразователей не предусмотрено.

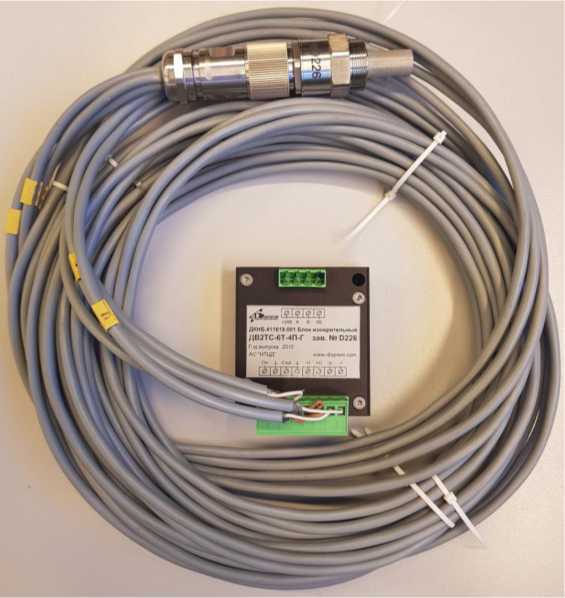

Рисунок 1 - Общий вид преобразователей влажности и температуры ДВ2

Программное обеспечение

В комплекте с преобразователями поставляется компакт-диск с внешним ПО SNSetup, предназначенный для считывания, визуализации и хранения информации, получаемой с преобразователя. Преобразователи имеют встроенное ПО.

Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения преобразователей учтено при нормировании метрологических характеристик.

Преобразователи имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики преобразователей приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится печатным способом на титульные листы руководства по эксплуатации и корпус преобразователей.

Комплектность средства измерений

Комплектность поставки преобразователей приведена в таблице 4.

Таблица 4 - комплектность преобразователей

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.547-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений влажности газов;

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры;

ТУ 4321-008-77511225-2010. Преобразователям влажности и температуры ДВ2 Технические условия.

Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД»)

ИНН 7721502754

Юридический адрес: 111020, город Москва, вн. тер. г. муниципальный округ Лефортово, ул. 2-я Синичкина, д. 9А, стр. 3, помещ. 4/2

Телефон: +7 (495) 690-91-95

Факс: +7 (495) 690-91-95

Web-сайт: www.diaprom.com

E-mail: diaprom@diaprom.com

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 565

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматизированные контроля колесных пар вагонов «PELENG-AUTOMAT» («ПЕЛЕНГ-АВТОМАТ»)

Назначение средства измерения

Комплексы автоматизированные контроля колесных пар вагонов «PELENG-AUTOMAT» («ПЕЛЕНГ-АВТОМАТ») (далее - комплексы), предназначены для измерения и регистрации характеристик дефектов эксплуатационного и технологического происхождения (трещин, выщербин, поверхностных отколов и других).

Описание средства измерений

Принцип действия систем ультразвукового контроля основан на выявлении дефектов с использованием свойства ультразвуковых колебаний (УЗК) отражаться от неоднородностей материала контролируемого изделия. Ввод и прием УЗК осуществляется контактным способом при помощи пьезоэлектрических преобразователей (ПЭП). Возбуждение ПЭП, усиление принятых сигналов и обработка результатов контроля производится электронными модулями, размещенными в системном блоке промышленной ПЭВМ. ПЭП сгруппированы в виде нескольких конструктивных элементов - сканеров. Система фиксации сканеров обеспечивает перемещение в рабочее положение и надежное прилегание ПЭП к поверхностям контролируемых изделий (цилиндрическим поверхностям оси, поверхностям торца оси, поверхностям катания и обода колеса). Надежный акустический контакт ПЭП с проверяемым изделием обеспечивается также системой подачи, сбора и фильтрации контактной жидкости.

Принцип действия систем вихретокового контроля основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объект контроля этим полем с использованием вихретоковых преобразователей (ВТП). ВТП сгруппированы в виде нескольких конструктивных элементов - сканеров. Возбуждение ВТП и обработка результатов контроля производится электронными модулями, размещенными в сканерах и системном блоке промышленной ПЭВМ. Системы подвеса и позиционирования сканеров обеспечивают их перемещение в рабочее положение и необходимый зазор между сканером и поверхностями контролируемого изделия (поверхностями катания и обода колеса, поверхностями диска, включая переходы диск - обод и диск - ступица, поверхностями торцов ступицы).

Фотография общего вида комплексов приведена на рисунке 1.

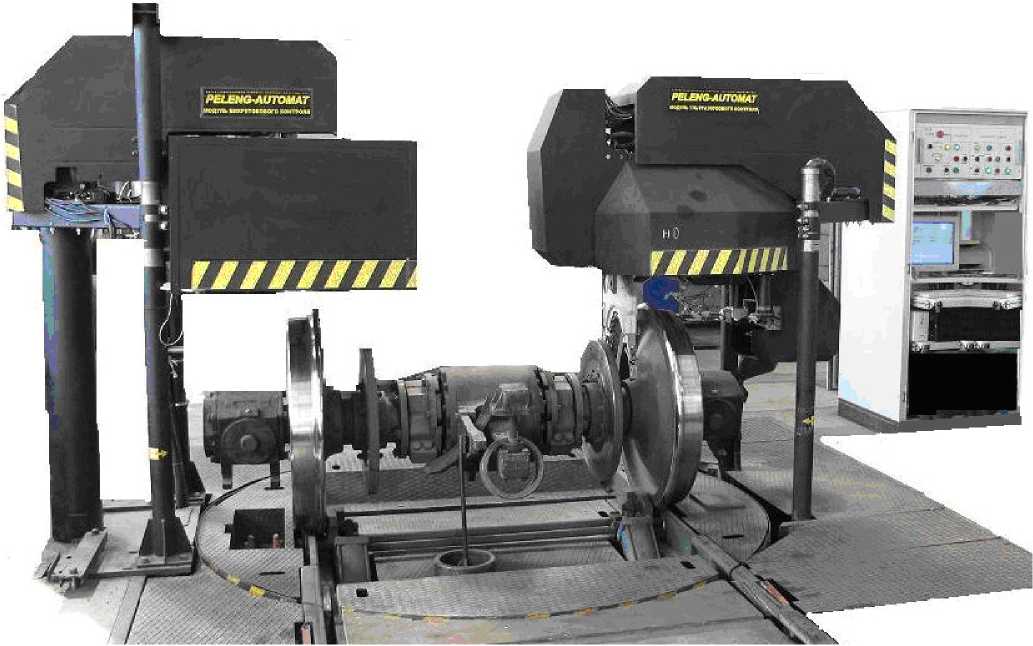

Рис.1 Общий вид комплексов

Перемещение и вращение КП, подвод и отвод сканеров, отображение параметров и результатов контроля на экране дисплея ПЭВМ, а так же их документирование на бумажных и электронных носителях производятся автоматически.

Модификации комплекса в зависимости от типа контролируемых КП и устройства для их вращения (в процессе контроля), разворота и скатывания из рабочей зоны (по окончании контроля), а также применяемой контактной жидкости (для ультразвукового контроля) приведены в таблице 1.

Таблица 1

Модификации комплекса в зависимости от применяемых методов контроля и контролируемых элементов КП приведены в таблице 2.

Таблица 2

Комплексы могут применяться на железнодорожном транспорте в качестве средства автоматизированного неразрушающего контроля элементов колесных пар (КП) вагонов с осями типов РУ1 и РУ1Ш, а также КП с коническими подшипниками кассетного типа при всех видах их освидетельствования и ремонта. Комплекс производит контроль КП в сборе.

Программное обеспечение

Встроенное программное обеспечение (ПО), входящее в состав комплексов, выполняет функции обработки результатов измерений, изменения параметров контроля, создания и сохранения файлов с данными контроля.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3.

Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблице 4.

Таблица 4.

* номинальное значение усиления при выявлении отверстия диаметром 6 мм на глубине 44 мм в контрольном образце №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2

** определяется по мерам моделей дефектов из комплекта А-ВТ-12

Знак утверждения типа

Знак утверждения наносится на переднюю дверь аппаратурной стойки (возле условного обозначения комплекса) и на титульный лист Руководства по эксплуатации ДШЕК.411734.001*** РЭ (в правый верхний угол под линией, проходящей под названием организации изготовителя - ЗАО «АЛТЕК»).

Комплект поставки комплекса приведен в таблице 5.

Таблица 5

Примечания:

• 1 Вместо символов *** указывается модификация комплекса (см. таблицы 1-2);

• 2 Полный перечень комплекта поставки, согласованный с Заказчиком, приведен в разделе 4 Паспорта на комплекс ДШЕК.411734.001*** ПС.

Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации «Комплекс автоматизированный контроля колесных пар вагонов «PELENG-AUTOMAT» («ПЕЛЕНГ-АВТОМАТ»)», раздел 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к комплексам автоматизированным контроля колесных пар вагонов «PELENG-AUTOMAT» («ПЕЛЕНГ-АВТОМАТ»)

ГОСТ Р 55809-2013 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров;

ГОСТ 8.283-78 ГСИ. Дефектоскопы электромагнитные. Методы и средства поверки;

ДШЕК. 411734.001 ТУ Технические условия «Комплекс автоматизированный контроля колесных пар вагонов «PELENG-AUTOMAT» («Пеленг-автомат»).

Изготовитель

Общество с ограниченной ответственностью «АЛТЕК» (ООО «АЛТЕК»)

ИНН 7811659446

Юридический адрес: 192029, г. Санкт-Петербург, пр-кт Обуховской Обороны, д. 86, лит. П, оф. 3

Тел. (812) 676-76-60, Факс (812) 380-11-10

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел. 437-33-56; факс 437-31-47

E-mail: vniiofi@vniiofi.ru, http://www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.

¹

При объеме дозирования 20 мкл

²

По критерию 3о

³

При измерении оптической плотности

⁴

При объеме дозирования 20 мкл

⁵

- наличие в комплекте поставки;

⁶

- тип и количество в комплекте поставки
