О переоформлении свидетельства об утверждении типа средства измерений № 49895 «Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Антипинский НПЗ» от 21 ноября 2018 г. № 8260 и № 8262 приказываю:

• 1. Внести изменения в описание типа на систему измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52746-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 52746-13 «ГСИ. Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ». Методика поверки» с изменением № 1, утвержденному ФБУ «Тюменский ЦСМ» 19 ноября 2018 г.

• 3. Переоформить свидетельство об утверждении типа № 49895 «Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52746-13, в связи с внесением изменений в документ на поверку.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭЯ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

CF5I'Д[ НИЯ О СЕРТИФИКАТЕ

Сертификат: 00E1036EE32711E880E9EO071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «30»мая 2019 г. № 1211

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ»

Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ» (далее СИКН) предназначена для измерения массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью массовых расходомеров. Сигналы с первичных измерительных преобразователей, предназначенных для измерения массы, плотности, объемной доли воды в нефти, температуры и давления поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

СИКН состоит из следующих функционально объединенных блоков:

• 1) Два блока измерительных линий (БИЛ-1, БИЛ-2), предназначенных для непрерывных измерений массы нефти, проходящей по измерительным линиям. В состав БИЛ-1 входят две рабочие измерительные линии и одна контрольная с функцией резервной, в БИЛ-2 входит шесть рабочих измерительных линий.

• 2) Блок измерений параметров качества нефти (БИК), предназначенный для непрерывного автоматического измерения показателей качества нефти (плотность, влагосодержание).

• 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, для вычислений, индикации и регистрации результатов измерений.

• 4) Блок трубопоршневой установки (ТПУ), предназначенной для проведения поверки и контроля метрологических характеристик массомеров, входящих в БИЛ.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

Продолжение таблицы 1

СИКН обеспечивает выполнение следующих функций:

• -  измерение в автоматическом режиме:

• 1) массового расхода и массы нефти по каждой измерительной линии и в целом по СИКН;

• 2) объемной доли воды в нефти;

• 3) давления в БИЛ, БИК, ТПУ;

• 4) температуры в БИЛ, БИК, ТПУ;

• 5) плотности нефти в БИК.

• -  расчет в автоматическом режиме:

• 1) суммарной массы нефти от начала отчетного периода и за отдельные периоды;

• 2) массы нетто нефти по измерительным линиям и в целом по СИКН;

• 3) средних значений температуры, давления, плотности, влагосодержания нефти;

• 4) массовой доли воды в нефти.

• -  поверка и контроль метрологических характеристик счетчиков-расходомеров массовых по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;

• -  контроль метрологических характеристик рабочих счетчиков-расходомеров по контрольному;

• -  световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

• -  индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002 ИС-2.

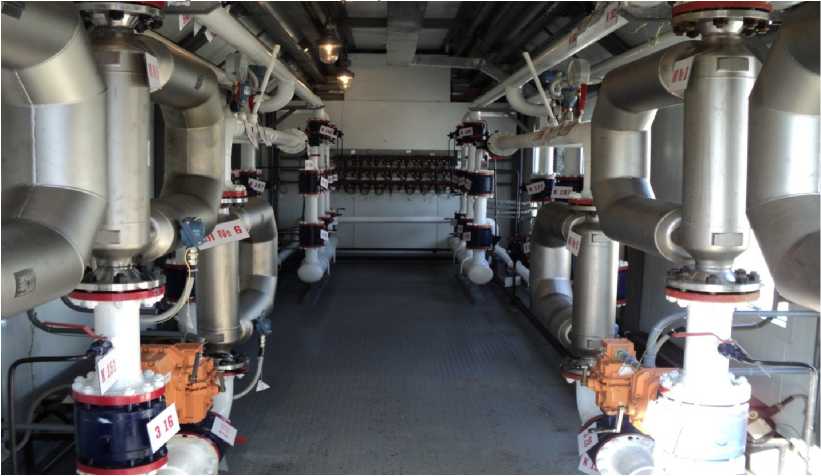

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ» осуществляется согласно их методик поверки.

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ИМЦ-03» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Измерительновычислительный комплекс «ИМЦ-03» имеет свидетельство о метрологической аттестации алгоритмов от 20.03.2008 г., выданное ФГУП «ВНИИР», г. Казань. «АРМ Вектор» имеет свидетельство об аттестации алгоритма от 26.02.2006 г., выданное ФБУ «Тюменский ЦСМ», г. Тюмень.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность СИКН представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

осуществляется по методике поверки МП 52746-13 «ГСИ Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ». Методика поверки» с изменением № 1, утвержденным ФБУ «Тюменский ЦСМ» 19.11.2018 г.

Основные средства поверки:

• - поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256);

• - средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКН.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ».

«Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 1006 ПСП АО «Антипинский НПЗ». Свидетельство об аттестации методики (метода) измерений № 1366/01.00248-2014/2018 от 19.11.2018 г.

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ»

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Закрытое акционерное общество «Инженерно-производственная фирма Вектор»

(ЗАО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, 88

Тел.: (3452) 388-720, факс: (3452) 388-727

Е-mail: sekretar@ipfvektor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел.: (3452) 20-62-95, факс: (3452) 28-00-84

Web-сайт: http://www.csm72.ru/

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
