МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 мая 2020 г.                                              _№ 997

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58327/1 «Расходомеры многофазные Roxar MPFM 2600» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭМЕРСОН» от И февраля 2020 г. № 18713/11022020, приказываю:

• 1. Внести изменения в описание типа на расходомеры многофазные Roxar MPFM 2600, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60272-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 0168-9-2014 «ГСИ. Расходомеры многофазные Roxar MPFM 2600. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИР» 18 декабря 2019 г., и распространить действие документа на расходомеры многофазные Roxar MPFM 2600, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 58327/1 «Расходомеры многофазные Roxar MPFM 2600», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60272-15, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-----------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

к__________—__________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» мая 2020 г. № 997

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные Roxar MPFM 2600

Расходомеры многофазные Roxar MPFM 2600 (далее - расходомеры) предназначены для измерений текущего расхода и массы сырой нефти, сырой нефти без учета воды, объемной доли воды, текущего расхода газа в объемных и массовых единицах и объема газа в многофазных потоках продукции нефтяных скважин без предварительной сепарации измеряемой среды.

В основе принципа работы расходомера лежит использование различий в физических свойствах компонент измеряемой среды, в частности, значений диэлектрической проницаемости, электропроводности и плотности.

В расходомере реализованы отдельные функции определения состава и скорости измеряемой среды.

При определении состава многофазного потока измеряется импеданс, включающий электрическую емкость и проводимость, а также давление и температура.

Определение скорости выполняется одним из двух методов в зависимости от газосодержания: корреляционным или с помощью трубы Вентури. Выбор метода осуществляется автоматически.

При конфигурировании расходомера в него заносят информацию о следующих свойствах измеряемой среды - плотности нефти/воды/газа, диэлектрической проницаемости нефти, электропроводности воды, таблицы PVT-свойств нефти.

Возможна дополнительная комплектация расходомера гамма-плотномером для измерений плотности многофазного потока измеряемой среды.

Основными элементами расходомера являются:

• - корпус измерителя:

• - труба Вентури по ISO 5167-2003;

• - преобразователь многопараметрический 3051SMV (номер в Федеральном фонде по обеспечению единства измерений, далее - рег. № 46317-15, 66515-17) или преобразователь многопараметрический Rosemount 4088 (рег. № 62411-15), для измерения давления, перепада давления, температуры, массового расхода и массы, объемного расхода приведенного к стандартным условиям;

• - двухуровневые датчики - электроды DP26, являющиеся обкладками конденсатора, датчиками кондуктометра и датчиками корреляционного преобразователя скорости;

• - узел для подключения гамма-плотномера;

• - электронное оборудование, служащее для измерения импеданса с помощью электродов DP26 и сверхскоростной прямой обработки и контроля данных;

• - корпус компьютера потока, имеющий разные варианты исполнения в зависимости от требуемого класса защиты;

• - отсечной сдвоенный запорно-спускной клапан модельного ряда Parker для отсечки датчиков от измерительной среды;

• - компьютер потока, представляющий собой вычислительный блок для быстрого выполнения всех алгоритмов вычисления параметров потока, обеспечения связи со всеми внутренними средствами измерений, взаимодействия с внешним программным обеспечением (далее - ПО) «MPFM 2600 Service Console» (установленным на переносном или персональном компьютере) и клиентскими системами.

Для получения результатов измерений текущего расхода и количества сырой нефти, воды и газа в объёмных и массовых единицах используется ПО «Flow Computer Software Version 4.06», установленное в энергонезависимую память компьютера потока.

Общий вид расходомера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунках 2 и 3.

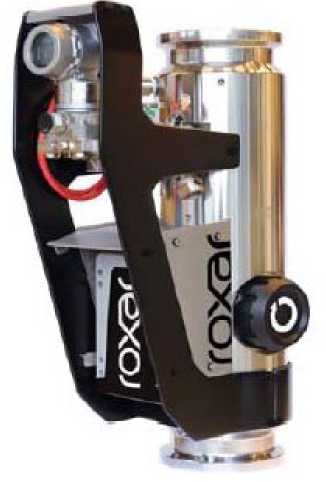

Рисунок 1 - Фотография общего вида расходомера многофазного Roxar MPFM 2600

Механическая защита от несанкционированного доступа осуществляется пломбированием наклейками корпуса компьютера потока, а также выходов интерфейсов преобразователя многопараметрического и блока полевой электроники.

Место пломбировки

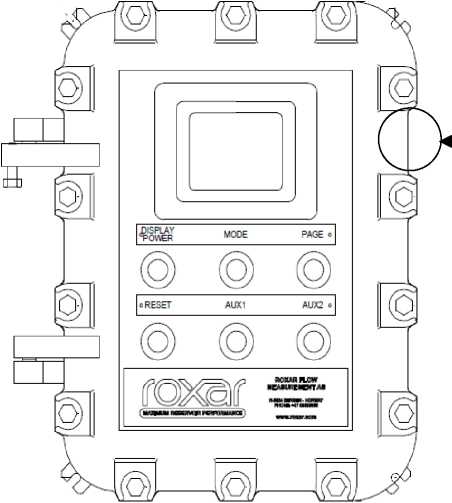

Рисунок 2 - Схема пломбировки корпуса компьютера потока

• 1 - место пломбирования интерфейса датчика температуры



• 2 - место пломбирования интерфейса многопараметрического датчика

Рисунок 3 - Схема пломбировки интерфейсов датчиков

Данные, полученные при измерениях, обрабатываются с помощью ПО «Roxar MPFM Sensor software version 4.06», реализующего алгоритмы совместного решения уравнений, содержащих искомые и измеренные физические величины, результаты вычислений в виде значений текущих расходов и количества отдельных компонентов, а также их динамики, представляются на локальном дисплее в табличном и графическом виде. Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-20 1 4 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Конструкция расходомеров обеспечивает ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений.

Метрологические и основные технические характеристики расходомера указаны в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на маркировочную табличку расходомера методом наклейки и/или на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность расходомера

осуществляется по документу МП 0168-9-2014 с изменением № 2 «Инструкция. ГСИ. Расходомеры многофазные Roxar MPFM 2600. Методика поверки», утверждённому ФГУП «ВНИИР» 18.12.2019 г.

Основные средства поверки:

- Государственный первичной специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011 (далее - ГЭТ 195), диапазон воспроизведения:

массового расхода газожидкостной смеси (далее - ГЖС) от 2 до 110 т/ч; объемного расхода газа, приведенного к стандартным условиям от 0,1 до 250 м³/ч; расширенная неопределенность (при коэффициенте охвата k = 2) воспроизведения: массового расхода ГЖС 0,46 %;

объемного расхода газа, приведенного к стандартным условиям 0,38 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков.

Техническая документация фирмы изготовителя.

Фирма «Emerson SRL», Румыния

Адрес: 400641 Румыния, Cluj-Napoca, Str. Emerson, Nr. 4

Телефон (факс): + 47 51 8800 ( + 47 51 8801)

Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)

Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр 5 эт. 4, ком. 7Б

Телефон (факс): (495) 995-95-59 ((495) 424-88-50)

E-mail: info.ru@emerson.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А

Телефон (факс): (843) 272-70-62, (272-00-32)

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.         «29» мая 2020 г.
