№1914 от 03.08.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 348368
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1914 от 03.08.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «3» августа 2022 г. № 1914
Сведения
об утвержденном типе средства измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Трансформаторы тока |
ТВ-35 |
69460-17 |
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
23.11.2027 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «3» августа 2022 г. № 1914
Лист № 1
Регистрационный № 69460-17
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ-35
Назначение средства измеренийТрансформаторы тока ТВ-35 (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 35 кВ, частоты 50 Гц или 60 Гц.
Описание средства измеренийПринцип действия трансформаторов тока ТВ-35 основан на явлении электромагнитной индукции. Трансформаторы тока ТВ-35 встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора тока заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов тока служит токопровод ввода выключателя, изолированный на номинальное напряжение 35 кВ относительно трансформатора тока.
Трансформаторы тока устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

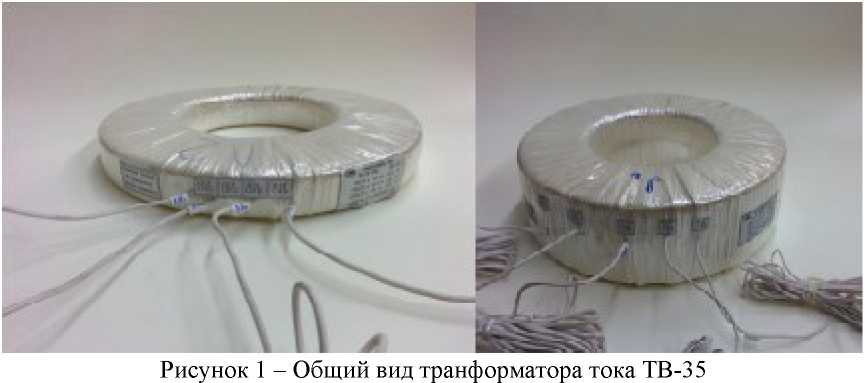

Общий вид трансформатора тока ТВ-35 представлен на рисунке 1.
Пломбирование трансформаторов тока ТВ-35 не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение | |
|
для защиты |
для измерений | |
|
Номинальное напряжение, кВ |
35 | |
|
Номинальный первичный ток, А |
от 50 до 20001) | |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 | |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Номинальный класс точности |
5Р;10Р |
0,2S; 0,5S; 0,2; 0,5 |
|
Номинальная вторичная нагрузка с cosф2=0,8, В-А |
от 5 до 60 | |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 5 до 40 |
- |
|
Коэффициент безопасности приборов вторичной обмотки для измерений |
- |
от 5 до 20 |
|
Ток термической стойкости, кА |
от 3 до 50 | |
|
Время протекания тока термической стойкости, с |
1 или 3 | |
|
1) В этом диапазоне значения номинального тока каждой обмотки согласно ГОСТ 7746-2015 (таблица 5 п.3) получаются за счет использования всей вторичной обмотки и ее ответвлений. Для ответвления обмотки классы точности указывают через дефис. Конкретные сочетания значений вторичной нагрузки, коэффициента безопасности и класса точности вторичных обмоток для измерений, а также сочетания значений вторичной нагрузки, предельной кратности и класса точности вторичных обмоток для защиты должны быть указаны в заказе и согласованы с разработчиком | ||
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение |
|
Габаритные размеры, мм: | |
|
- внутренний диаметр, не менее |
140 |
|
- наружный диаметр, не более |
650 |
|
- высота, не более |
300 |
|
Масса, кг, не более |
100 |
|
Срок службы до списания, лет, не менее |
30 |
|
Средняя наработка до отказа, ч |
4,0405 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2 |
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-35 |
1 шт. |
|
Паспорт |
ДУБК.671235.011ПС |
1 экз. |
|
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
0ЭА.140.006 |
1 экз. |
Методика (метод) измерений приведены в пункте 8 руководства по эксплуатации «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Руководство по эксплуатации. 0ЭА.140.006».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 8.859-2013 «ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
ТУ 3414-013-04682485-2000 «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия».
ИзготовительАкционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
E-mail: box@ea.spb.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
03 августа 2022 г.
1914
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененное описание типа средства измерений, прилагаемое
к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 290й, и наиюящим приказим.
-
5. Контроль за испол нениш^^т<^ц^$нпрщ^за><щ₽Ттавляк
л
за собой.
Заместитель Руководителя
Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 029D109BOOOBAE27A64C995DDB060203A9
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 27.12.2021 до 27.12.2022
\________________
Е.Р.Лазаренко
