МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 июля 2018 г.

Москва

О внесении изменений в описание типа на каналы измерений линейных ускорений КИЛУ-01, КИЛУ-02

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением Госкорпорации «Росатом» от 03 июля 2018 г. № 1-8.16/27466 приказываю:

• 1. Внести изменения в описание типа на каналы измерений линейных ускорений КИЛУ-01, КИЛУ-02, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66620-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С .С. Г олубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41 Кому выдан; Голубев Сергей Сергеевич

Действителен: с 20,11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» июля 2018 г. №1601

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Каналы измерений линейных ускорений КИЛУ - 01, КИЛУ - 02

Каналы измерений линейных ускорений КИЛУ - 01, КИЛУ - 02 (далее каналы), входящие в состав системы индустриальной антисейсмической защиты (СИАЗ) предназначены для непрерывного измерения низкочастотных линейных ускорений по трём взаимно ортогональным осям Ар(Х), Ap(Y), Ap(Z), суммарного вектора ускорения АО и регистрации измерительной информации.

Принцип действия каналов основан на измерении и преобразовании низкочастотного линейного ускорения, действующего в трёх взаимно ортогональных направлениях Х, Y, Z или его электрического эквивалента (напряжения) в пропорциональные электрические сигналы с последующим преобразованием в цифровой код, индикацией значений действующего ускорения и сохранением в памяти результатов измерений.

Конструктивно канал КИЛУ - 01 состоит из следующих технических средств (ТС): сейсмодатчика СД4 -ХХ (далее блок СД, где ХХ - варианты исполнения блока СД), блока коммутации БКК-XX (далее блок БКК, где XX - варианты исполнения БКК), блока накопления и обработки информации БНО-XX (далее блок БНО, где XX - варианты исполнения БНО). Канал КИЛУ - 02 состоит из следующих ТС: сейсмодатчика СД и блока БНО. По схемотехнике и метрологическим характеристикам каналы КИЛУ - 01 и КИЛУ - 02 идентичны, различие состоит в том, что канал КИЛУ - 02 в своём составе не имеет блока коммутации БКК-ХХ.

Блок СД предназначен для измерений низкочастотных линейных ускорений и формирования аналоговых выходных сигналов Ар(Х), Ар(У), Ар^), пропорциональных действующему значению ускорению по осям X, Y, Z соответственно, общего аналогового сигнала АО, пропорционального суммарному вектору ускорения по трём осям.

Блок БКК предназначен для приема сигналов от блока СД, их обработки и передачи в систему управления и защиты реактора (СУЗ) и транспортно-технологическое оборудование (ТТО), а также преобразования аналоговых сигналов в цифровой код для передачи в блок БНО.

Блок БНО предназначен для сбора, обработки и хранения информации. Блок БНО в составе канала КИЛУ - 01 принимает цифровой код от блока БКК. Блок БНО в составе канала КИЛУ - 02 принимает аналоговые сигналы от блока СД, выполняет их преобразование в цифровой код.

В каналах предусмотрена возможность автоматической проверки работоспособности (самоконтроля) ТС.

Внешний вид ТС, входящих в состав каналов измерений линейных ускорений КИЛУ приведен на рисунках 1-3.

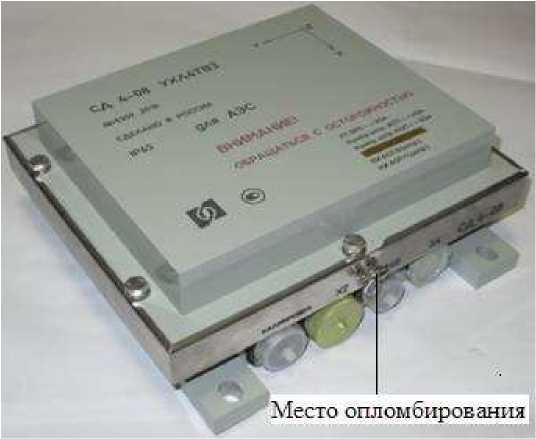

Рисунок 1 - Внешний вид блока СД

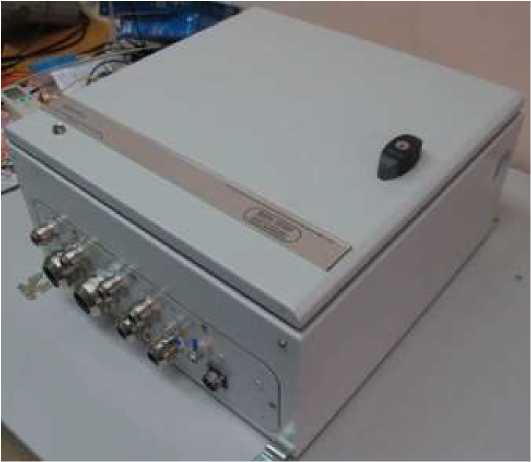

Рисунок 2 - Внешний вид блока БКК. Пломбирование блока БКК не предусмотрено

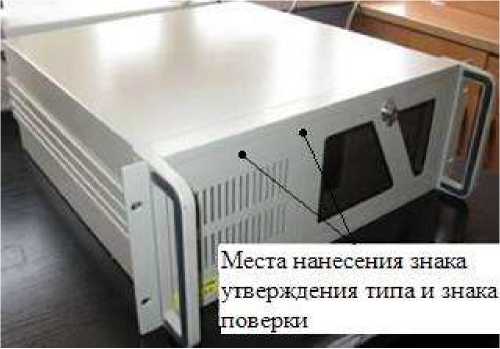

Рисунок 3 - Внешний вид блока БНО. Пломбирование блока БНО не предусмотрено

Программное обеспечение (ПО) каналов состоит из программного обеспечения блока БНО и является метрологически значимым. ПО размещается на жестком диске и работает в среде операционной системы Windows XP. ПО запускается автоматически при включении блока БНО. ПО обеспечивает: оперативное представление измеряемой информации в реальном времени на дисплее в цифровом и графическом виде, регистрацию информации, в том числе значений дискретных параметров от блоков СД и БКК, сигнализацию о срабатывании каналов аварийной защиты, сигнализацию об отказах аппаратуры, копирование архивной информации на внешний носитель.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:

• - отсутствует физический доступ к носителю информации;

• - отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;

• - реализован механизм защиты ПО от несанкционированного доступа.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Номер версии (идентификационный номер) отображается в диалоговом окне информации о программе. Производителем не предусмотрен иной способ идентификации ПО. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Метрологические и технические характеристики

наносится на корпус блока БНО методом наклейки (рис. 3) и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 204/3 - 08 - 2016 с изменением 1 «Каналы измерений линейных ускорений КИЛУ - 01, КИЛУ - 02. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.04.2018 г.

Основные средства поверки: поверочная виброустановка 2-го разряда по ГОСТ Р 8. 800 - 2012, диапазон виброперемещений от 240^-9 до Г10^-1м, виброскорости от 140^-5 до 1-10’¹ м/с, виброускорения от 140"³ до 140⁴ м/с², диапазон частот от 1-10’¹ до 240⁴ Гц, доверительные границы относительной погрешности от 640"² до 840"² %, осциллограф цифровой Tektronix TDS1012B, диапазон частот от 0 до 100 МГц, чувствительность от 2 мВ/дел до 5 В/дел, погрешность ±(3 - 4) %, генератор сигналов Agilent Technologies 33220A, диапазон выходного напряжения от10 мВ до10 В, диапазон частот от 1 мкГц до 20 МГц, погрешность ±2*10"⁵ %, мультиметр цифровой Agilent Technologies 34401 А, диапазон измерения напряжения переменного тока от 0 до 750 В, диапазон частот от 5 Гц до 300 кГц, погрешность измерения переменного напряжения не более ±0,35 %, источник питания постоянного тока AKTAKOM ATH-1031, диапазон выходного напряжения от 0,1 до 30 В, погрешность ±(0,02% + 2 мВ), диапазон выходного тока от 0,01 до 5 А, погрешность ±(0,05% + 0,25 мА), калибратор Yokogawa CA 51, диапазон генерируемого тока от 0 до 20 мА, погрешность ±(0,025 + 0,3 мкА).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус блока БНО методом наклейки (рис. 3).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.800-2012 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10^-1 до 2040⁴ Гц.

Система индустриальной антисейсмической защиты СИАЗ-XX (где XX - варианты исполнения СИАЗ). Технические условия РУНК.416661.ХХХ ТУ (где XXX - варианты исполнения технических условий СИАЗ).

Закрытое акционерное общество «СНИИП-СИСТЕМАТОМ»

(ЗАО «СНИИП-СИСТЕМАТОМ»)

Адрес: 123060, г. Москва, ул. Расплетина д. 5, стр.10

Тел./факс: +7(495)748-52-51/+7(495)748-52-54

Е-mail: system.atom@ru.net

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
