ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «19» октября 2022 г. № 2636

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2022 г. № 2636

Лист № 1 Регистрационный № 52705-13 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы шума ГШМ2-18, ГШМ2-20

Генераторы шума ГШМ2-18, ГШМ2-20 (далее - генераторы) предназначены для использования в качестве меры перепада спектральной плотности мощности шумового радиоизлучения при работе с измерителями коэффициента шума или иными приборами, обеспечивающими режим измерений коэффициента шума.

Принцип действия генераторов основан на возникновении СВЧ шумового сигнала при электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД). Источником шумового излучения в случае лавинного пробоя являются как дробовые флуктуации тока диода, так и флуктуации коэффициента умножения лавины.

Конструктивно генераторы состоят из следующих функциональных узлов: стабилизатора тока, генераторной секции и аттенюатора.

Стабилизатор тока обеспечивает режим работы ЛПД - основного элемента генераторной секции, которая также включает в себя пассивную цепь, согласующую выходное сопротивление ЛПД с входным сопротивлением аттенюатора. Аттенюатор служит для уменьшения мощности шумов до заданного уровня и улучшения согласования выхода СВЧ генератора шума с внешней нагрузкой.

Генераторы имеют восемь модификаций, которые отличаются друг от друга диапазоном частот, номинальным значением спектральной плотности мощности шумового радиоизлучения, выраженной в единицах избыточной шумовой температуры (ИОШТ), и исполнением выходных разъемов. Модификации приведены в таблице 1.

Таблица 1

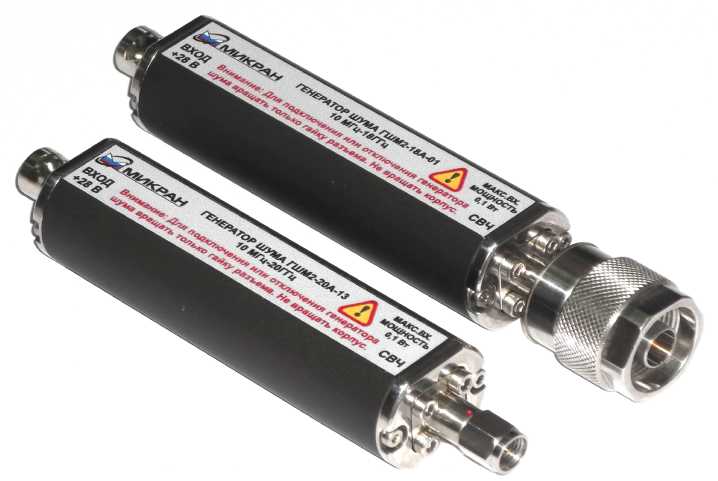

Внешний вид генераторов приведен на рисунке 1.

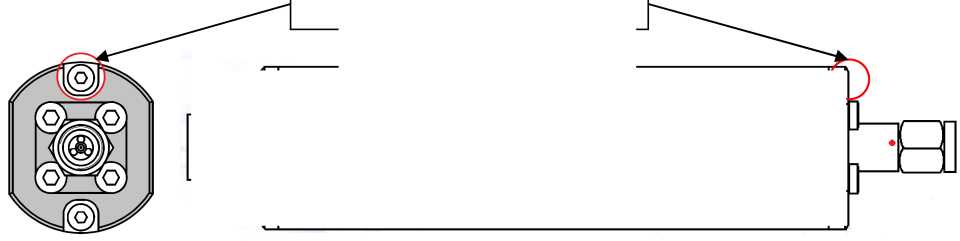

Схема пломбировки от несанкционированного доступа и мест наклеек приведена на рисунке 2.

Рисунок 1

Место пломбировки

Метрологические и технические характеристики генераторов приведены в таблице 2.

Таблица 2.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации ЖНКЮ.468169.004РЭ типографским способом.

Комплект поставки генераторов приведен в таблице 3. Таблица 3

«Генераторы шума ГШМ2-18, ГШМ2-20. Руководство по эксплуатации» ЖНКЮ.468169.004РЭ.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;

МИ 2171-91. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 - 178,3 ГГц;

ГОСТ РВ 51914-2002. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры;

IEEE Std 287-2007. Стандарт IEEE для прецизионных коаксиальных соединителей (до 110 ГГц).

Акционерное общество «Научно-производственная фирма «МИКРАН»

(АО «НПФ «МИКРАН»)

ИНН: 7017211757

Адрес: 634041, г. Томск, пр-т Кирова, д. 51д

тел: (3822) 90-00-29; факс: (3822) 42-36-15

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ГЦИ СИ ФГУП «ВНИИФТРИ»)

Адрес:141570, Московская область, Солнечногорский р-н, г.п. Менделеево,

ФГУП «ВНИИФТРИ»

тел: (495)744-81-12; факс: (499)720-93-34

e-mail: director@vniiftri.ru, сайт: http:// www.vniiftri.ru.

Уникальный номер в реестре аккредитованных лиц № 30002-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2022 г. № 2636

Лист № 1 Регистрационный № 68222-17 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы мониторинга параметров изоляции кабельных линий серии «CPDA»

Системы мониторинга параметров изоляции кабельных линий серии «CPDA» (далее по тексту - системы) предназначены для измерений амплитуды повторяющихся частичных разрядов при диагностировании кабельных линий с различным типом высоковольтной изоляции.

Принцип действия системы основан на использование маломощного источника постоянного напряжения для зарядки емкости кабельной линии, с последующей разрядкой на землю через индуктивность большого значения. Возникающие при этом резонансные колебания имитируют переменное напряжение, частота которого определяется соотношением емкости кабельной линии и индуктивности дополнительной катушки.

Системы мониторинга параметров изоляции кабельных линий «CPDA» выпускаются в следующих модификациях: «CPDA-15», «CPDA-30», «CPDA-60», «CPDA-120», которые отличаются напряжением высоковольтного источника.

Функционально система состоит из высоковольтного источника, высоковольтного конденсатора, блока обработки данных, измерительных кабелей. Составные части системы заключены в стальные корпуса, предназначенные для защиты электронных плат от механических повреждений, предохранения от воздействия электромагнитного излучения, пыли, водяных струй.

Управление системой осуществляется при помощи органов управления на блоке обработки информации и программного обеспечения, устанавливаемого на персональный компьютер.

Питание системы универсальное - от питающей сети и встроенного аккумулятора.

На боковой панели блока обработки данных расположены разъемы для подключения датчика, разъем для подключения стандартного кабеля USB и сетевого кабеля - для подзарядки аккумулятора.

При регистрации в памяти системы сохраняется дата, время и диапазон значений сигналов частичных разрядов. Считывание журнала сигналов, а также измерение производится по команде от системы. Считывание журнала и измерение сигналов частичных разрядов может проводиться как автоматически, с определенным периодом, так и вручную.

На передней панели блока обработки информации расположены органы управления высоковольтной частью системы.

Системы предназначены для работы в условиях научных центров, лабораторий, производственных цехов и в полевых условиях.

Общий вид систем с указанием мест пломбировки приведён на рисунках 1,2,3,4.

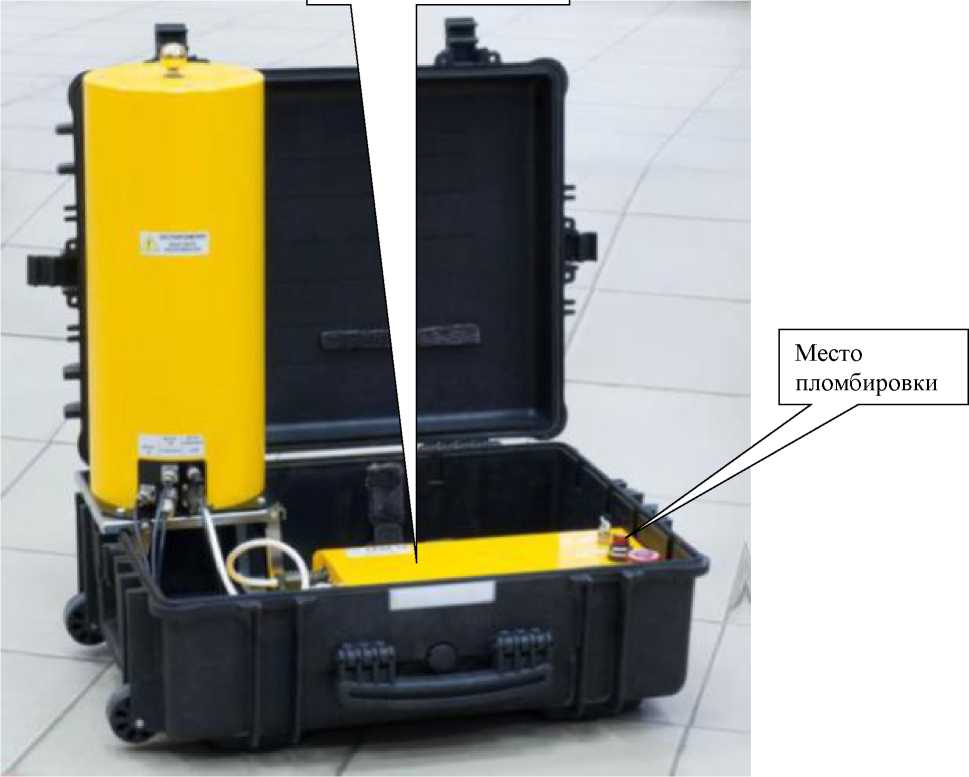

Рисунок 1 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-15»

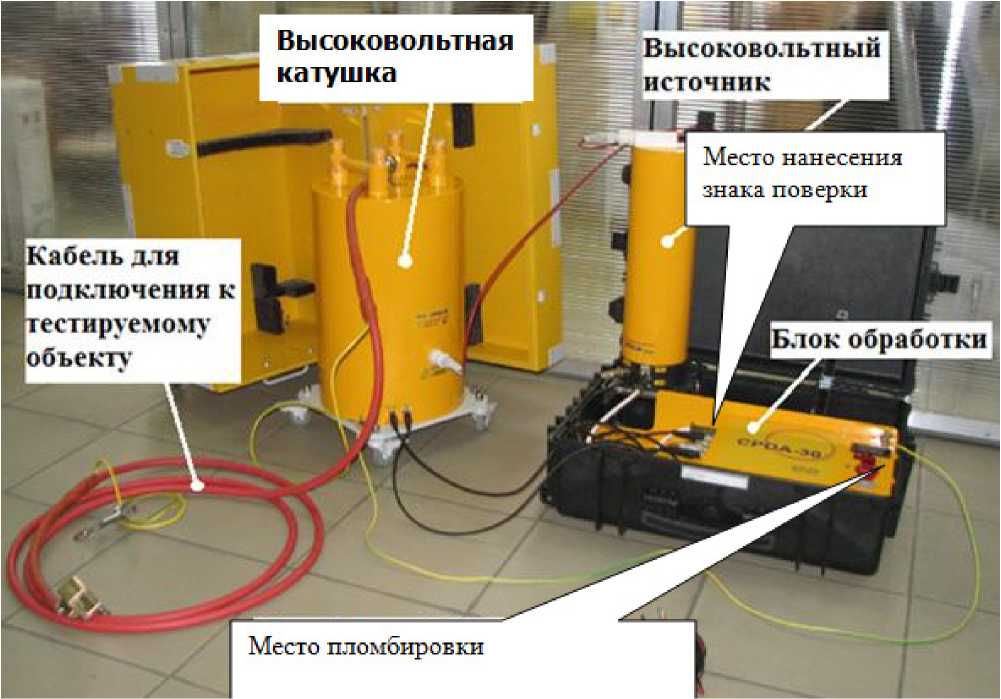

Рисунок 2 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-30»

Система «CPDA-60»

в развёрнутом виде

знака поверки

—¹--- Г*

пломбировки

Место

Место нанесения

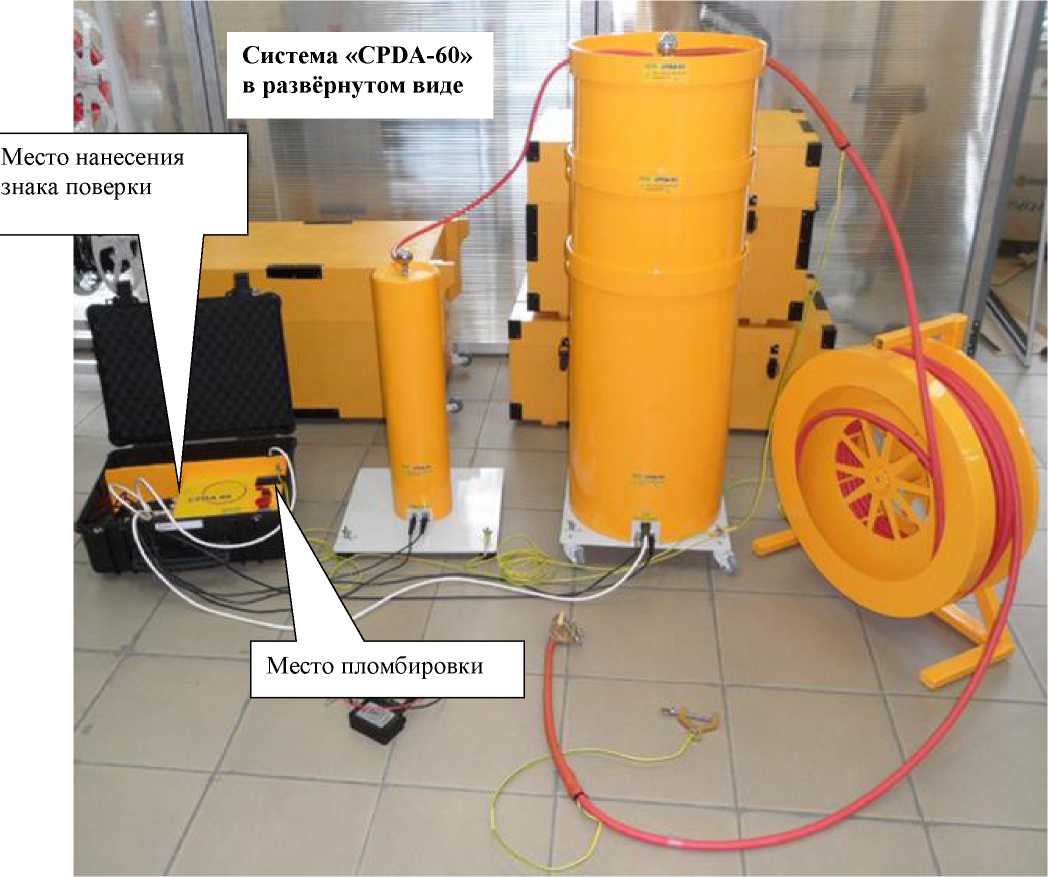

Рисунок 3 - Общий вид системы мониторинга параметров изоляции кабельных линий «CPDA-60»

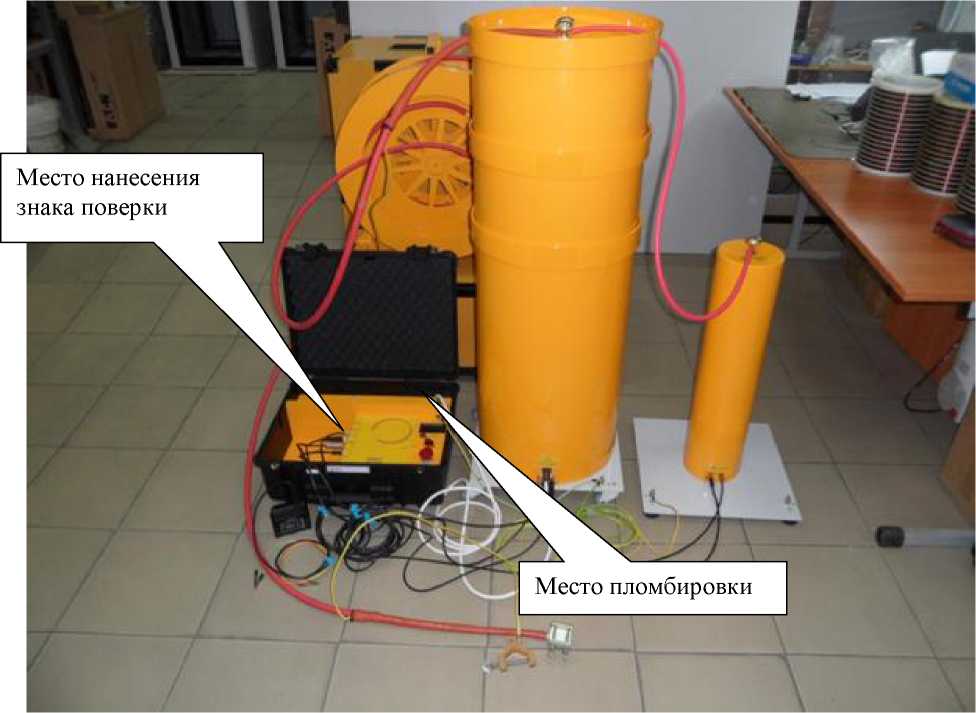

Рисунок 4 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-120»

Встроенное программное обеспечение (cpda.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования системы. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и не может быть изменена пользователем. Конструкция «CPDA» исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Внешнее ПО «CPDA» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для сбора информации с системы, хранения и представления пользователю в удобном виде.

Внешнее ПО не является метрологически значимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель блока обработки информации - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования;

ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов;

ТУ 4226-090-60715320-2016 Системы мониторинга параметров изоляции кабельных линий серии «CPDA». Технические условия.

Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»)

ИНН 5902855878

Адрес: 614500, Российская Федерация, Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки, въезд Шоссейный, д. 2, офис 2215

Телефон: 8 (342) 212 23 18

Факс: 8 (342) 212 84 74

E-mail: dimrus@dimrus.ru http://www.dimrus.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437 55 77

Факс: +7 (495) 437 56 66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

¹

Типы соединителей по ГОСТ РВ 51914-2002 и IEEE Std 287-2007.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 октября 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за                                           ^собой-
