МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ ИТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

20 ноября 2015 г.                                                               1426

------------ №______

Москм

О внесении изменений в описание типа на датчики давления Агат-ЮОМ, ■ мод. 1041,1050,1051,1052,1060,1061,1062,1141,1142,1150,1151,1152, 1160,1161,1162,1170,1171,1341,1350,1351,1352

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «НЛП «АГАТ» от 8 октября 2015 г. № П-70/15, г. Санкт-Петербург приказываю:

• 1. Описание типа на датчики давления Агат-ЮОМ, мод. 1041, 1050, 1051,

1052, 1060, 1061, 1062, 1141, 1142, 1150, 1151, 1152, 1160, 1161, 1162, 1170, 1171,  1341,  1350,  1351,  1352, зарегистрированные в Федеральном

информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54971-13, изложить в новой редакции в соответствии с приложением к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  С.С.Голубев

Изменения в описание типа на датчики давления Агат-100М, модификаций 1041,1050,1051,1052,1060,1061,1062, 1141,1142,1150,1151,1152,1160,1161, 1162,1170,1171,1341, 1350,1351,1352

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Агат-ЮОМ, модификаций 1041, 1050, 1051, 1052, 1060, 1061, 1062, 1141, 1142, 1150, 1151, 1152, 1160, 1161, 1162, 1170, 1171, 1341, 1350, 1351, 1352 (далее -датчики) предназначены для непрерывного измерения и преобразования измеряемой величины -давления абсолютного, избыточного, давления-разрежения рабочих сред в выходной сигнал постоянного тока 4-20 мА и цифровой сигнал на базе HART-прото кола.

Принцип действия датчиков основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого - цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.

Конструктивно датчик состоит из первичного преобразователя давления и электронного блока обработки сигналов.

Датчики предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные датчики имеют виды взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».

Датчики давления Агат-ЮОМ выпускаются в 21 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой.

Датчики являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

Датчики являются многопредельными с возможностью изменения верхних пределов измерений или диапазонов измерений.

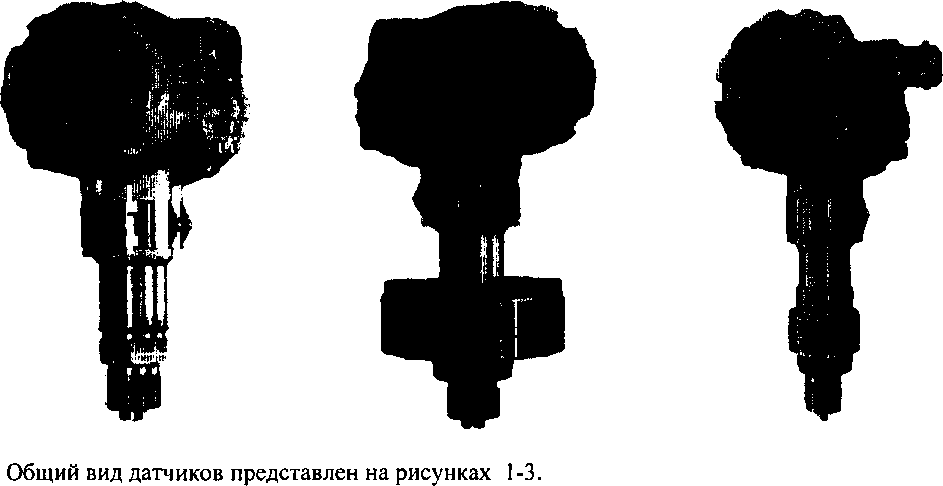

Рисунок 2 - Фото общего вида датчиков давления Агат-ЮОМ модификаций 1050, 1060, 1150, 1160,1170,1350

Идентификационные данные встроенного программного обеспечения датчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение не изменяемое и не считываемое.

Защита программного обеспечения датчиков от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Программа HART-конфигуратор не влияет на метрологические характеристики датчиков.

Верхние пределы измерений (ВПИ) или диапазоны измерений по ГОСТ 22520:

- для датчиков избыточного давления                         от 25 кПа до 100 МПа

- для датчиков абсолютного давления

- для датчиков давления-разрежения с различающимися по абсолютному значению ВПИ избыточного давления и разрежения, кПа:

• - по избыточному давлению                                 от 31,5 кПа до 2,4 МПа

• - по разрежению                                              от 31,5 кПа до 100 кПа

  Модификации датчиков	Пределы допускаемой основной приведенной погрешности у, % от ВПИ / пределы допускаемой дополнительной приведенной погрешности /т, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ
  1141,1151, 1161, 1171, 1041, 1051, 1061, 1341, 1351	±0,15/±(0,03 + 0,04    ) Рд	±0,5 /+ (0,1 + 0,04 Р™“) Рв
  	±0,25 / ± (0,05 + 0,05 Р”“) Рв	±0,5/±(0,1+ 0,04 Р"1“) Рв
  	±0,50/± (0,05 + 0,05    ) Pg	±1,0/± (0,1 + 0,04 Р”“) Pg
  1050, 1052, 1060, 1062, 1142,1150, 1152, 1160, 1162,1170, 1350, 1352	±0,15 /±(0,05 + 0,05 /™х) Pg	±0,5/±(0,1+ 0,04-^) Pg
  	±0,25/±(0,1+ 0,05 Р,п“) р«	±0,5 /±(0,1 + 0,04 Р”“) Р.
  	±0,50/± (0,1 + 0,05    ) ^В	±1,0/± (0,1 + 0,04 ?т“) Pg

Примечания

• 1 Ртах - максимальный верхний предел измерений для соответствующей модификации датчика.

• 2 Р_в- верхний предел измерений или диапазон измерений, на который настроен датчик.

• 3 Рраб ~ значение рабочего избыточного давления

  У

  0,7 у 0,5

  Р + 0,1-^ Р_в

  аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в

Вариация выходного сигнала, % от ВПИ, не более Пульсация выходного сигнала, % от ВПИ, не более:

• - в диапазоне частот от 0,06 до 5 Гц включ.

• - в диапазоне частот от 5 до 10⁶ Гц

Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ

Выходной сигнал:

стандарте протокола HART

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, и на табличку, прикрепленную к корпусу датчика давления Агат-ЮОМ, фотохимическим способом.

Комплектность средства измерений

* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляемых в один адрес.

Поверка

осуществляется по документу МП 15-221-2012 «ГСИ. Датчики давления Агат-ЮОМ. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Перечень эталонов, применяемых при поверке:

• -  Манометр абсолютного давления МПА-15. Диапазон измерений от 0,133 до 13,3 кПа, пределы допускаемой основной абсолютной погрешности ±6,65 Па; диапазон измерений от 13,3 до 133 кПа, пределы допускаемой основной абсолютной погрешности +13,3 Па; диапазон измерений от 133 до 400 кПа, пределы допускаемой основной относительной погрешности ±0,01 % (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.840-2013).

• -  Калибратор давления пневматический Метран-505 Воздух-1. Диапазон измерений от 0,02 до 40 кПа, класс точности 0,02 (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012 и 2-го разряда по ГОСТ 8.187-76).

• -  Калибратор давления РАСЕ. Диапазоны измерений избыточного давления от минус 1 до 2 бар, от минус 1 до 20 бар, от минус 1 до 172 бар, диапазоны измерений абсолютного давления от 0 до 3 бар, от 0 до 20 бар, пределы допускаемой абсолютной погрешности ±(0,005% ВПИ+0,005% измеряемой величины (ИВ) Па (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012 и ГОСТ Р 8.840-2013).

• -  Калибратор-контроллер давления ЭЛМЕТРО-Паскаль А35. Диапазон измерений от 0 до 3,5 МПа, пределы допускаемой основной относительной погрешности ± 0,025 % [(40-100) % ДИ], пределы допускаемой основной приведенной погрешности ± 0,025 % [(0-40) % ДИ] (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

• - Калибратор-контроллер давления ЭЛМЕТРО-Паскаль А07/А01Р. Диапазоны измерений от минус 0,1 до плюс 0,1 МПа, от 0 до 0,7 МПа, пределы допускаемой основной относительной погрешности ±0,025 % [(40-100) % ДИ], пределы допускаемой основной приведенной погрешности ± 0,025 % [(0-40) % ДИ] (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

Манометр грузопоршневой МП-2500. Диапазон измерений от 5 до 250 МПа, класс точности 0,01 (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

• - Барометр образцовый переносной БОП-1М, диапазон измерений от 0,5 до ПО кПа, пределы допускаемой абсолютной погрешности ± 10 Па, диапазон измерений от 110 до 280 кПа, пределы допускаемой относительной погрешности ± 0,01 % (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.840-2013).

• -  Мультиметр Agilent НР34401А. Диапазон измерения (0-100) мВ, погрешность измерения ± (0,005 % ИВ + 0,0035 % ВПИ); диапазон измерения от 100 мВ до 1 В, погрешность измерения ± (0,004 % ИВ + 0,0007% ВПИ); диапазон измерения от 1 до 10 В, погрешность измерения ± (0,0035 % ИВ + 0,0005% ВПИ), диапазон измерения от 10 до 100 В, погрешность измерения ± (0,0045 % ИВ +0,0006 % ВПИ) (соответствует эталону единицы постоянного электрического напряжения 2-го разряда по ГОСТ 8.027-2001).

• -  Мера электрического сопротивления однозначная МСЗ050 М. Номинальное значение сопротивления 50 Ом. Класс точности 0,002 (соответствует эталону единицы электрического сопротивления 1-го разряда по ГОСТ Р 8.764-2011).

Методика измерений входит в состав руководства по эксплуатации АГСТ.ЮО.ООО.ООРЭ «Датчики давления Агат-ЮОМ».

Нормативные документы, устанавливающие требования к датчикам давления Агат-ЮОМ, модификаций 1041,1050,1051,1052,1060,1061,1062,1141,1142,1150,1151, 1152,1160,1161,1162,1170,1171,1341,1350,1351,1352

• 1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

• 2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

• 3. ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 -10⁶ Па

• 4. ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

• 5. ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования

• 6. ГОСТ   30852.1-2002   Электрооборудование   взрывозащищенное.   Часть 1.

Взрывозащита вида «взрывонепроницаемая оболочка»

• 7. ГОСТ  30852.10-2002  Электрооборудование  взрывозащищенное.  Часть  И.

Искробезопасная электрическая цепь i

Общество с ограниченной ответственностью «Научно-производственное объединение «АГАТ» (ООО «НПО «АГАТ») Российская Федерация, г. Санкт-Петербург,

196247, пл. Конституции, д. 2

Тел. (812) 331-94-92, 331-06-23, e-mail: op@npagat.ru , op2@npagat.ru, smimova@npagat.ru

ИНН 7841428566

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, д. 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.

Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11. Аттестат аккредитации от 03.08.2011 г.
