Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «16» января 2018 г. №46
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометры теплового излучения «ИК-метр»
Назначение средства измеренийРадиометры теплового излучения «ИК-метр» (далее - измерители) предназначены для измерений энергетической яркости источника и плотности теплового потока излучения (энергетической освещенности) в инфракрасном диапазоне.
Описание средства измеренийПринцип действия измерителя состоит в преобразовании значения теплового потока, измеряемого в спектральном диапазоне от 1,0 до 25,0 мкм, падающего на микросборку термопар с углом обзора 7,27°, в электрический сигнал пропорциональный плотности теплового потока, с последующим масштабированием и индикацией результата измерения.
Энергетическая яркость источника однозначно взаимосвязана с измеряемой плотностью теплового потока и определяется по формуле L= К- Q, где:
L- энергетическая яркость источника;
Q - измеренный тепловой поток излучения;
К - коэффициент масштабирования, связанный с геометрией источника излучения.
Конструктивно измеритель состоит из сенсометрического щупа и блока измерения и индикации, в состав которого входят фильтры, блок операционных усилителей, блок детектирования сигналов, блок процессорной обработки результатов измерений и жидкокристаллический дисплей для отображения измеренных значений. Конструкция приборов исключает возможность несанкционированной настройки и доступа к измерительной информации, корпус опломбирован.
Питание измерителя осуществляется от встроенной в блок измерения и индикации аккумуляторной батареи.

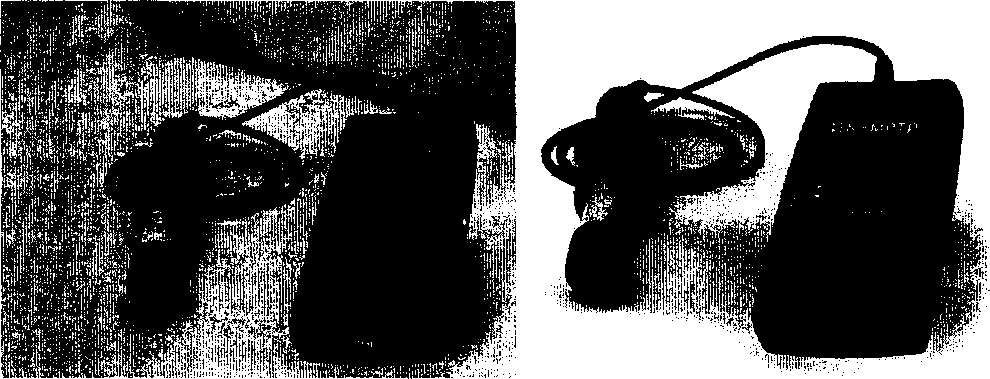

Рисунок 1 - Общий вид измерителя
Программное обеспечениеИзмеритель функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацио нный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
irmetr |
- |
2.3.4 |
не доступен |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений энергетической яркости, Вт/(ср м2) |
от 165 до 5000 |
|
Диапазон измерений плотности теплового потока, Вт/м2 |
от 5 до 2500 |
|
Пределы допускаемой относительной погрешности измерений энергетической яркости и плотности теплового потока, % |
±6 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, с |
10 |
|
Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, час: |
8 |
|
Напряжение питания (постоянный ток), В (аккумуляторная батарея ААА) |
от 3,6 до 5,0 |
|
Потребляемая мощность, Вт, не более |
0,2 |
|
Габаритные размеры, мм, не более: измерительно-индикаторного блока сенсометрического щупа |
130x75x25 200x30(D) |
|
Масса, кг, не более измерительно-индикаторного блока сенсометрического щупа |
0,2 0,15 |
|
Условия эксплуатации:
|
от -20 до + 55 до 90 |
|
Средний срок службы, лет |
7 |
наносится на титульный лист руководства по эксплуатации типографическим способом и на измеритель в виде наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность измерителя
|
Наименование |
Обозначение |
количество |
|
Измерительно-индикаторный блок |
1 шт. | |
|
Сенсометрический щуп |
1 шт. | |
|
Паспорт |
БВЕК43 1110. 11 ПС |
1 экз. |
|
Руководство по эксплуатации |
БВЕК43 1110. 10 РЭ |
1 экз. |
|
Блок питания |
1 шт. | |
|
Сумка укладочная |
1 шт. | |
|
Методика поверки |
МП 2411-0084-2012 |
1 экз. |
осуществляется по документу МП 2411-0084-2012 «Радиометр теплового излучения «ИК-метр». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2012 г.
Основные средства поверки:
-
- рабочий эталон энергетической яркости и температуры, диапазон от 40 до 61 • 103 Вт/(ср • м2), СКО: (1-3)Ю3 Вт/(ср • м2), НСП: (1-3)Ю3 отн.ед., диапазон температуры от минус 60 до 1084,62 °C, СКО: 0,1-1 К, НСП: 0,1-1 К;
-
- калибратор температуры инфракрасный Fluke-4181, регистрационный № 40221-08, диапазон воспроизводимой температуры от 35 °C до 500 °C, погрешность ±(0,004 • tBOcnpo«3B.+ 0,5), °C;
-
- измеритель плотности тепловых потоков и температуры ИТП-МГ 4.03/3(1) «Поток» регистрационный № 42424-09, диапазон от 10 до 2500 Вт/м2, погрешность ±6%. Диапазон температуры от минус 30 до 100 °C, погрешность ±0,2 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к радиометрам теплового излучения «ИК-метр»ГОСТ 8.106-2001 ГСИ. Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К.
Техническая документация изготовителя ТУ 43 1121 - 001 -18446736 - 12.
ИзготовительОбщество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-ЗАЩИТА») ИНН 7721166781
Адрес: 115201, г. Москва, Каширское шоссе, д. 22, корпус 4, строение 7
Телефон (факс) (495) 500-03-00
E-mail: ntm@ntm.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
