О переоформлении свидетельства об утверждении типа № 70563 «Комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Лаборатория цифрового зрения» от 17 апреля 2019 г. № 1/19/231 приказываю:

• 1. Внести изменения в описание типа на комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71822-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 2301-306-2019 «ГСИ. Комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 апреля 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 70563 «Комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 71822-18, в связи с внесением изменений в документ на поверку.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии

с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

-------\ Подлинник электронного документа, подписанного ЭЯ, хранится в системе электронного документооборота федеральное агентство по техническому регулированию и ____________________ метрологии.

CBL НИ!] Q Ct РЛ1Ф[ЖАП СП

Сертификат: 00E1036EE32711E88OE9EOO71BFCSDD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 ДО 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1396

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД»

Комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД» (далее - комплексы) предназначены для автоматических измерений нагрузки на ось движущегося транспортного средства (далее - ТС); нагрузки на группу осей ТС; массы ТС; габаритных размеров ТС (длина, ширина, высота); скорости движения ТС; межосевых расстояний ТС; определения количества скатов, осей и колес на оси ТС.

Комплексы состоят из следующих технических средств и модулей:

• - весоизмерительного модуля;

• - модуля обнаружения и измерения длины ТС;

• - модуля измерения габаритных размеров ТС;

• - модуля позиционирования и определения числа колес (скатов) оси ТС;

• - модуля фото-видеофиксации, распознавания ТС, измерения скорости ТС;

• - модуля обработки и управления;

• - приемника глобальной спутниковой системы ГЛОНАСС/GPS;

• - шкафа управления с электронным оборудованием;

• - индикатора температуры дорожного полотна.

Комплексы выпускаются в двух вариантах исполнения, различающихся только Модулем измерения габаритных размеров: комплекс «АРХИМЕД» вар. исп. 1 и комплекс «АРХИМЕД» вар. исп. 2 (указывается при заказе).

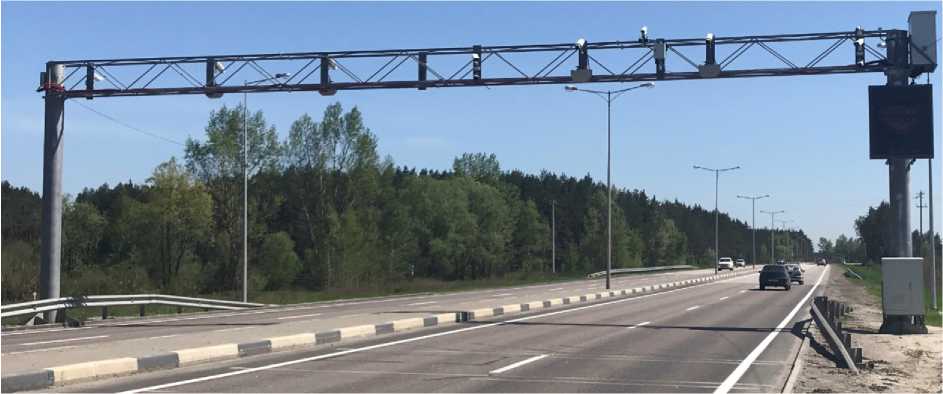

Рисунок 1 - Общий вид комплексов аппаратно-программных автоматических весогабаритного контроля «АРХИМЕД»

Принцип действия весоизмерительного модуля заключается в преобразовании сигналов, возникающих при проезде ТС через весоизмерительные датчики, в аналоговые сигналы, параметры которых изменяются пропорционально нагрузке и времени прохождения ТС между весоизмерительными датчиками. Весоизмерительные датчики монтируются в дорожное полотно перпендикулярно направлению движения ТС на определенном расстоянии друг от друга и позволяют определять нагрузку на ось ТС, расстояния между осями ТС, количество осей ТС и скорость ТС. На основе полученных результатов измерений производится расчет массы ТС.

Принцип действия модуля обнаружения и измерения длины ТС основан на преобразовании сигналов, возникающих во время проезда ТС через индукционные контуры, в аналоговые сигналы, параметры которых изменяются пропорционально длине и скорости ТС. Индукционные контуры монтируются в дорожное полотно перед весоизмерительными датчиками весоизмерительного модуля. Индукционные контуры предназначены для обнаружения ТС в зоне контроля и измерения его длины.

Модуль измерения габаритных размеров преобразует сигналы, возникающие при непрерывном сканировании оптическим лазерным устройством движущегося ТС, в цифровые параметры, пропорциональные длине, ширине, высоте ТС, которые передаются в промышленный компьютер, расположенный в шкафу управления. Модуль измерения габаритных размеров жестко крепится на П-образном портале или Г-образной опоре над автомобильной дорогой.

Модуль позиционирования ТС на полосе движения преобразует сигналы, возникающие при проезде ТС через пьезополимерные кабели, расположенные под углом к направлению проезда ТС, в аналоговые сигналы, параметры которых изменяются при перестроении ТС или отклонении от полосы движения. Данный модуль позволяет определить положение ТС на полосе движения и получить информацию о количестве колес (скатов) на оси ТС.

Модуль фото-видеофиксации, распознавания ТС, измерения скорости ТС состоит из камеры распознавания государственных регистрационных номерных знаков (далее ГРНЗ) ТС и обзорной камеры. Камера распознавания устанавливается сбоку от автомобильной дороги или над ней и оснащена инфракрасными прожекторами. В комплексах используются системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ» (регистрационный № 70984-18) ), предназначенные для измерений скорости движения ТС, распознавания и фиксации государственного регистрационного номерного знака, выделения и фиксации положения ТС относительно разметки на автомобильных дорогах, фото-видеофиксации ТС, проезжающих через зону контроля комплекса.

С помощью приемника глобальной спутниковой системы ГЛОНАСС/GPS, производится автоматическое определение координат комплекса с присваиванием точной метки времени и координат каждому изображению ТС, а также синхронизация внутренней шкалы времени от сигналов координированного времени национальной шкалы времени Российской Федерации UTC (SU).

Модуль обработки и управления осуществляет сбор, обработку сигналов со всех измерительных технических средств и модулей, мониторинг состояния, контроль работоспособности и самодиагностику всего комплекса, а также синхронизацию и формирование пакета данных для передачи его на внешние устройства.

Элементы управления и обеспечения работы комплексов, включая модуль обработки и управления, устанавливаются в шкафу управления. Шкаф управления располагается рядом с местом установки весоизмерительных датчиков. Шкаф управления изготовлен в антивандальном исполнении для защиты от несанкционированного доступа к блоку обработки и управления, промышленному компьютеру комплекса.

Индикатор температуры используется для контроля температуры дорожного полотна.

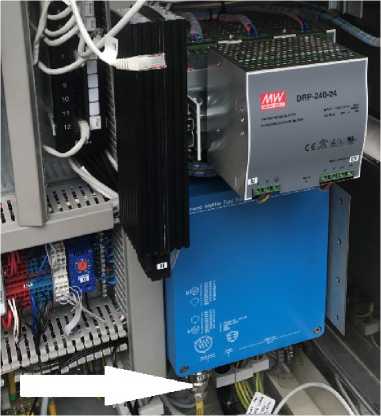

Рисунок 2 - Схема пломбировки от несанкционированного доступа модуля обработки и управления

Рисунок 3 - Внешний вид маркировочной таблички комплексов

Программное обеспечение комплексов позволяет выполнять:

• - определение и фото-видеофиксация ТС при выезде на полосу, предназначенную для встречного движения, при проезде ТС между полосами и при перестроении, а также при движении ТС по обочинам;

• - измерение скорости движения ТС, движущихся в зоне контроля передним или задним ходом, в направлении приближения или удаления от комплекса, а также фото-видеофиксация превышения скоростного режима, установленного для данного участка дороги;

• - осуществление процедуры самодиагностики для выявления возможных ошибок и подтверждения корректности измерений.

Программное обеспечение комплексов (далее - ПО) предназначено для сбора, обработки, оценки, хранения и дальнейшей передачи информации, поступающей с модулей комплексов «АРХИМЕД». ПО устанавливается на промышленный компьютер с операционной системой Microsoft Windows XP/Vista/Seven. При включении компьютера запускается ПО, версия ПО отображается автоматически. Вход в ПО осуществляется авторизированными пользователями и защищен паролем. Результаты измерений защищены от преднамеренных и непреднамеренных изменений с помощью контрольной суммы. Контрольная сумма создается индивидуально для каждого результата измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист Руководства по эксплуатации и на маркировочную табличку методом лазерной гравировки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 2301-306-2019 «ГСИ. Комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД». Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И. Менделеева» 12.04.2019.

Основные средства поверки:

• - контрольные автомобильные весы по ГОСТ OIML R 76-1-2011 с погрешностью не более 1/3 значения пределов допускаемых погрешностей поверяемого комплекса;

• - рулетка класса точности 3 по ГОСТ 7502-98 или дальномер лазерный с погрешностью не более 1/3 пределов допускаемой погрешности при измерении межосевого расстояния и габаритных размеров ТС.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»

ТУ 26.51.43-001-69169793-2019 Комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД»

Общество с ограниченной ответственностью «Лаборатория цифрового зрения» (ООО «ЛЦЗ»)

ИНН 7820323280

Юридический адрес: 308034, Белгородская область, город Белгород, улица Королева, дом 2А, офис 206

Телефон: +7 (812) 409-31-32, +7 (499) 380-78-72

Web-сайт: www.divisionlabs.com

E-mail: info@divisionlabs.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-cafrr/www.vniim.ru

Е-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
