ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные ВСА

Весы автомобильные ВСА (далее — весы) предназначены для определения массы транспортных средств, а также различных грузов в режиме статического взвешивания.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весоизмерительного прибора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики по Т.2.2.1 ГОСТ OIML R 76-1), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.3 ГОСТ OIML R 76-1—2011).

ГПУ (рисунок 1) представляет собой одну или несколько (до пяти) секций, каждая из которых опирается на четыре датчики. Соседние секции имеют общие точки опоры на датчики. В зависимости от вариантов установки ГПУ устанавливается на металлическую раму или закладные плиты, которые располагаются на дорожном покрытии, бетонном фундаменте или в бетонном приямке.

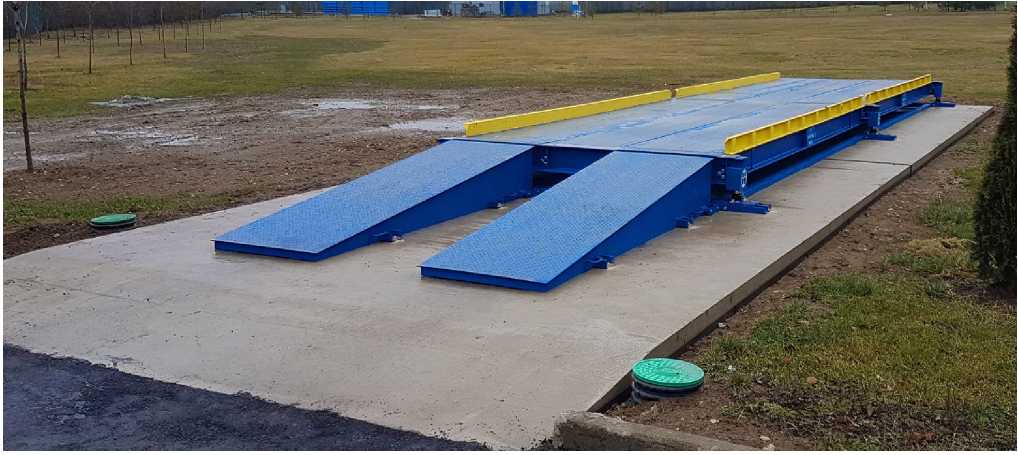

Рисунок 1- Общий вид ГПУ весов

Общий вид весоизмерительных приборов представлен на рисунке 2.

НВТ-1

НВТ-1Н

D2008FA (D2008)

DIS 2116

FT-11D

FT-16D

WE2111

CI-600D

SC-A

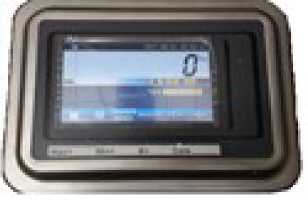

Рисунок 2 — Общий вид приборов весоизмерительных

D39

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство предварительного задания значения массы тары — при использовании

весоизмерительных приборов WE2111, НВТ-1(Н), НВТ-9, D2008, D2008FA, D39; (Т.2.7.5);

• - режим работы в качестве многоинтервальных весов - при использовании весоизмерительных приборов CI-600D, НВТ-1(Н), НВТ-9, WE2111, D2008FA (D2008), D39 (Т.3.2.6);

• - режим работы в качестве многодиапазонных весов - при использовании приборов весоизмерительных CI-600D, FT-11D, FT-16D, WE2111 (Т.3.2.7);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - выбор различных единиц измерения массы — при использовании весоизмерительных приборов WE2111 (2.1);

• - запоминающее устройство (4.4.6);

• - показывающее устройство с расширением — при использовании весоизмерительных приборов FT-11D, FT-16D, НВТ-1(Н), НВТ-9, DIS2116 (Т.2.6);

В многоинтервальных весах (с двумя поддиапазонами взвешивания) используются датчики с относительным значением невозврата выходного сигнала при возврате к минимальной нагрузке Z или числом поверочных делений датчика nmax не менее отношения Max2/e1 весов.

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочный интервал e (ei поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов), диапазон температуры, указываются на маркировочной табличке весов.

Модификации весов имеют обозначения вида: ВСА - [1] [2] [3] [4] [5] - [6].[7] где:

• [1] Исполнение:

Р — разборная конструкция, секции длиной от 3 до 6 метров;

А — неразборная конструкция, цельносварные секции длиной от 3 до 6 метров;

С — специальная конструкция, размеры секций определяются индивидуально согласно требованиям заказчика.

• [2] Максимальная нагрузка Мах, кг:

см. Таблицы 2 — 4

• [3] Режим работы:

М — многоинтервальные весы;

W — многодиапазонные весы;

Индекс отсутствует - весы с одним диапазоном взвешивания.

• [4] Цифровые датчики:

D — в весах использованы цифровые датчики; индекс отсутствует — весы с аналоговыми датчиками;

• [5] Взрывозащищенное исполнение:

В — взрывозащищенное исполнение; индекс отсутствует — обычное исполнение.

• [6] Длина ГПУ весов, м:

число от 3 до 30 — обозначение длины ГПУ весов;

• [7] Вариант установочного комплекта:

• 1 - на раму-основание с металлическими пандусами в комплекте;

• 2 - на раму-основание (пандусы как опция);

• 3 - на закладные плиты (пандусы как опция).

Схемы пломбировки для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки представлены на рисунках 3 — 9.

\ Место

' пломбировки

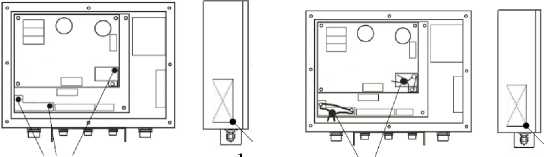

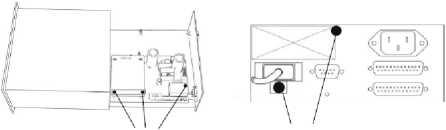

Рисунок 3 — Схема пломбировки корпуса весоизмерительных приборов: - НВТ свинцовой или мастичной пломбой (слева и в центре);

- D2008FA свинцовой или мастичной пломбой (справа)

FT-11D, (тип корпуса панельный)

¹ 2

FT-11D, (корпус из нержавеющей стали)

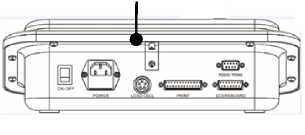

Рисунок 4 — Схема пломбировки приборов FT-11D

(1 - разрушаемая наклейка, 2 - свинцовая пломба)

FT-16D

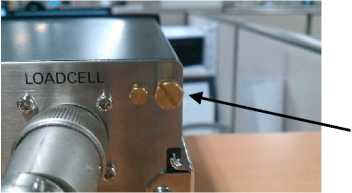

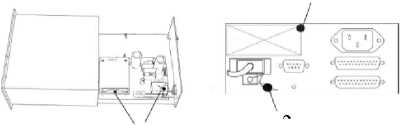

Рисунок 5 - Схема пломбировки приборов FT-16D (1 - разрушаемая наклейка, 2 - свинцовая пломба)

Место пломбировки с помощью разрушаемой наклейки (переключатель режима настройки — слева;

винт крепления кожуха — справа)

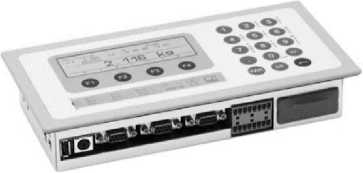

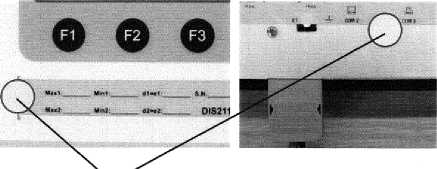

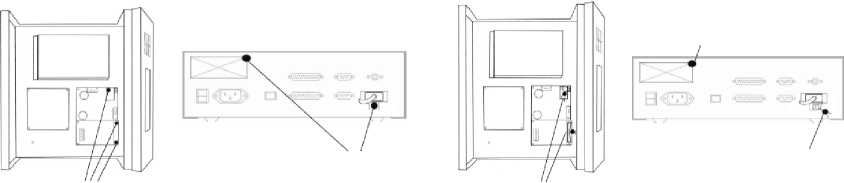

Рисунок 6 - Схема пломбировки прибора весоизмерительного DIS2116

Место пломбировки

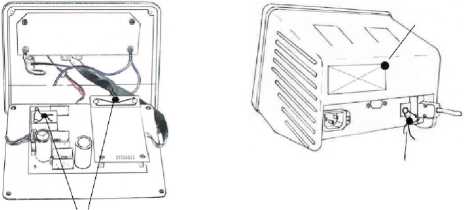

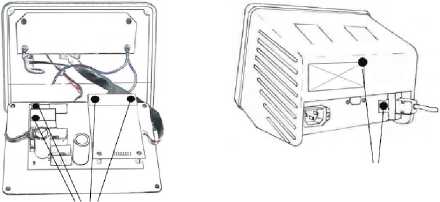

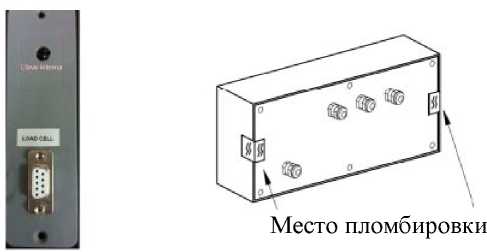

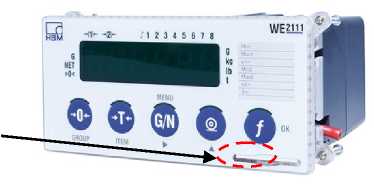

Рисунок 7 — Схема пломбировки приборов весоизмерительных CI-600D (свинцовой пломбой) - слева,

WE2111 (с помощью разрушаемой наклейки) - справа

Рисунок 8 — Схема пломбировки приборов весоизмерительных SC-A (с помощью разрушаемой наклейки)

Пломбировка корпуса разрушаемой наклейкой

Рисунок 9 — Схема пломбировки прибора D39

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весам через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

В приборах FT-11D и FT-16D, кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.

В приборах WE2111 при изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1—2011 ............................................................III (средний).

Таблица 2 — Весы с одним диапазоном взвешивания

Продолжение Таблицы 2

Продолжение Таблицы 2

Таблица 3 — Многоинтервальные весы

Таблица 4 — Многодиапазонные весы

Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям пределов погрешности при первичной поверке. Пределы допускаемой погрешности при периодической поверке равны значениям пределов погрешности при первичной поверке.

Таблица 5 - Основные технические характеристики

наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Поверка весов» руководства по эксплуатации на весы.

Основные средства поверки: рабочие эталоны 4-го и 5-го разрядов в соответствии с Приказом Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель весоизмерительного прибора и/или ГПУ весов и/или свидетельство о поверке. Оттиск поверительного клейма наносится в соответствии со схемой пломбировки.

Документ «Весы автомобильные ВСА. Руководство по эксплуатации», раздел «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к весам автомобильным ВСА

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ТУ 4274-007-50062845-2010 «Весы автомобильные ВСА. Технические условия».

Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»), г. Санкт-Петербург ИНН 7814099626

Адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д. 4, лит. А ,пом.11-Н Телефон/факс: 8800 775 84 02

Web-сайт: vesservice.com
