ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные AW-5600

Весы электронные AW-5600 (далее-весы) предназначены для статического измерения массы.

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза тензорезисторным датчиком в электрический сигнал, с последующей его обработкой в цифровой вид и выдачи измеренных значений массы на цифровой дисплей терминала.

Весы состоят из корпуса, взвешивающего модуля, выполненного в виде грузоприемной платформы с датчиками, терминала с дисплеем и клавиатурой управления, от одного до четырех маркираторов (принтер с устройством для ручной или автоматической аппликации этикетки), упаковочного механизма, для упаковки товара в пленку.

Весы имеют следующие конструктивные исполнения в зависимости от модификации

упаковочного механизма и маркираторов:

Общий вид исполнений весов показан на рисунках 1 и 2.

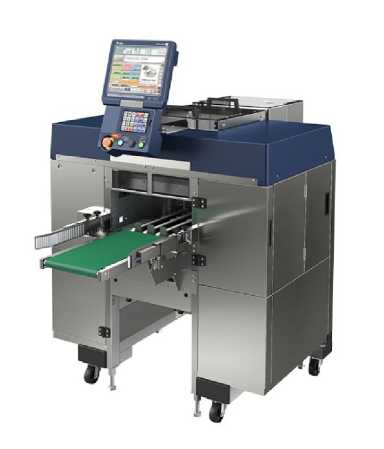

Исполнение AW-5600AT

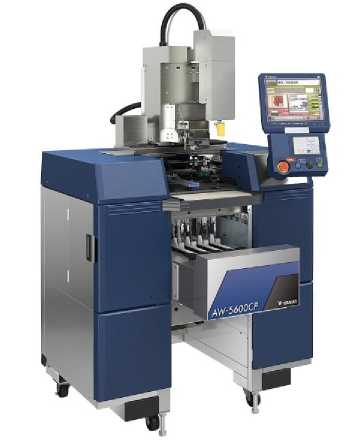

Исполнение AW-5600CP/CPAuto

Рисунок 1 - Общий вид весов исполнений AW-5600AT и AW-5600FX

Исполнение AW-5600CPR

Исполнение SWS-5600

Исполнение DPS-5600

Исполнение LI-5600

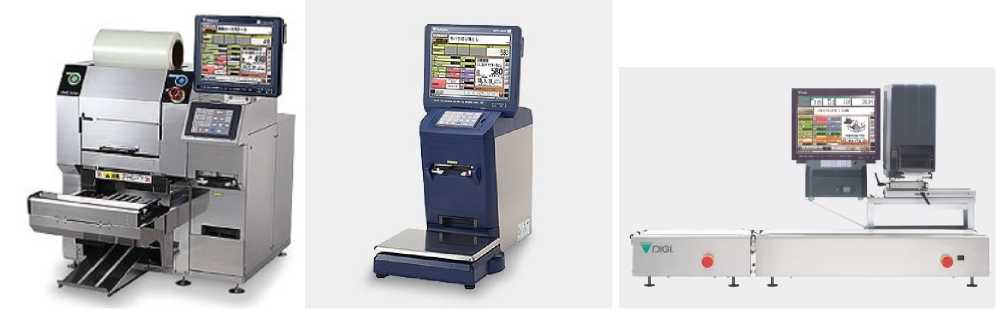

Рисунок 2 - Общий вид весов исполнений AW-5600CP/CPAuto,

AW-5600CPR, SWS-5600, DPS-5600, LI-5600

Весы имеют следующие устройства и функции:

• - устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011 Т.2.7.2.4);

• - устройство слежения за нулем (ГОСТ OIML R 76-1-2011 Т.2.7.3);

• - устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);

• - устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011

T.2.7.5);

- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

- устройство установки весов по уровню (ГОСТ OIML R 76-1-2011, п. Т.2.7.

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

- вычисление стоимости упакованных товаров по массе и цене;

- вычисление стоимости штучных товаров по количеству и цене за штуку;

- суммирование стоимости товаров при обычном взвешивании и в штучном режиме;

- программирование цен товаров и вызов их из энергонезависимой памяти весов.

- запись и хранение в энергонезависимой памяти весов информации о товарах;

- печатание этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости;

- выдача отчета по расфасовке для отдельного товара и для всех товаров за день и за определенный период.

Место пломбировки весов, исключающее несанкционированные настройки и вмешательства, которые могту привести к искажению результатов измерений весов, показано на рисунке 3.

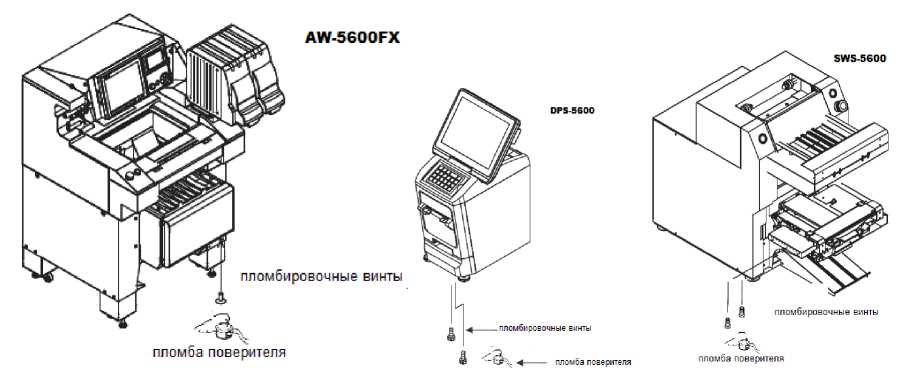

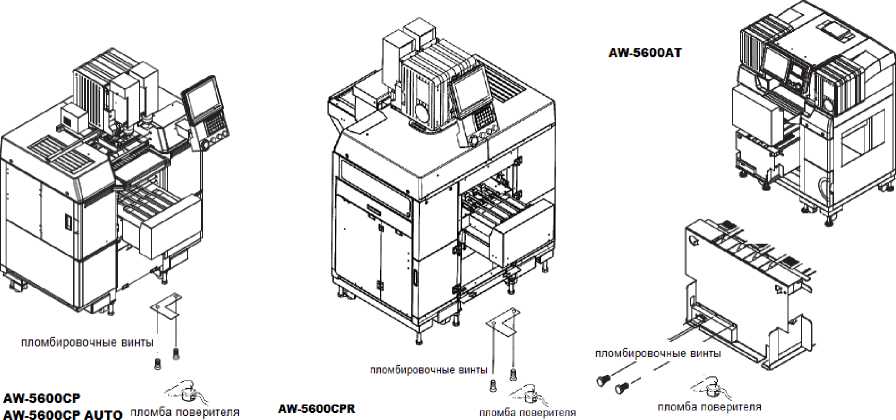

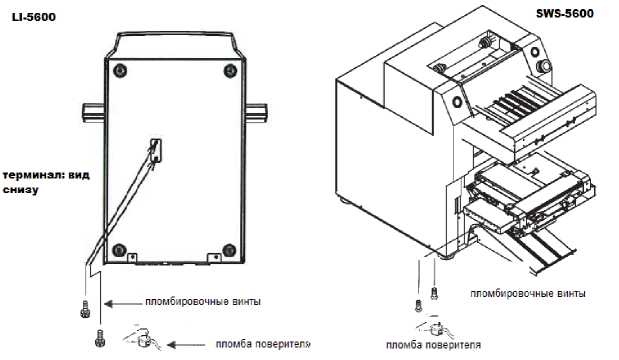

Рисунок 3 - Схемы пломбирования и обозначение места нанесения знака поверки

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011. «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной на материнской плате терминала АЦП. ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.

ПО состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и взаимодействия с пользователем. Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает АЦП, управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные константы и настройки. Модуль расчета массы получает от модуля обслуживания периферии значение АЦП и значения градуировочных констант и производит расчет массы, отслеживает динамику его изменения и контролирует, чтобы он не вышел за границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета массы и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю.

Идентификация и защита метрологически значимой части встроенного ПО весов производится с помощью отображаемого значения версии ПО, а также пломбирования весов. Дополнительно для защиты законодательно контролируемых параметров используется административный пароль.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1-2011 ................................................................средний (III).

Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Таблица 2а - Основные технические характеристики

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность средства измерений

Таблица 2б - Комплектность средства измерений

осуществляется по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. Методика поверки весов).

Основные средства поверки:

Рабочий эталон 4-го разряда по приказу Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» - гири номинальной массой от 20 г до 5 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 3.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

Техническая документация изготовителя

Фирма «Teraoka Seiko Co., Ltd», Япония

Адрес: 13-12 Kugahara, 5-Come, Ohta-Ku. Tokyo 146, Japan

Телефон/факс: +81-3-(3752)-2131/: +81-3-(3752)-2801

Общество с ограниченной ответственностью «Ай-Ти Технологии»

(ООО «Ай-Ти Технологии»)

ИНН 7724883473

Адрес: 115201, г. Москва, ул. Котляковская, д.5

Телефон/факс: +7 (495) 780-5556

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
