ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы промышленные "ИНТЕРХРОМ-2003" Назначение средства измеренийХроматографы промышленные "ИНТЕРХРОМ-2003" (далее - хроматографы) предназначены для количественного и качественного определения состава смесей органических и неорганических веществ, находящихся в газовой или жидкой фазах, в технологических потоках.
Описание средства измеренийПринцип действия хроматографа "ИНТЕРХРОМ-2003" основан на хроматографическом разделении пробы вещества на компоненты с последующим детектированием с помощью детектора по теплопроводности.
Хроматографы промышленные "ИНТЕРХРОМ-2003" имеют две модели: "ИНТЕРХРОМ-2003-1" и "ИНТЕРХРОМ-2003-2".
Хроматографы промышленные модели "ИНТЕРХРОМ-2003-1" анализируют технологические потоки, химические соединения в которых находятся в жидкой фазе.
Хроматографы промышленные модели "ИНТЕРХРОМ-2003-2" анализируют технологические потоки, химические соединения в которых находятся в газовой или паровой фазе.
В хроматографе "ИНТЕРХРОМ-2003" функционально можно выделить две структурные части: управляющую информационно-вычислительную и хроматографическую. Управляющая информационно-вычислительная часть объединяет плату БУППХ и рабочую станцию (ПК), обеспечивает подачу электропитания, автоматическое управление ходом хроматографического анализа, измерение, обработку и хранение аналитической информации, диагностику неисправностей, отображение и запись результатов анализа на мониторе ПК или принтере, а также передачу информации по интерфейсам RS 232 или RS 485 на компьютер высшего уровня.
Хроматографическая часть включает в себя систему хроматографических колонок, расположенных в термостате, системы стабилизации потока газа-носителя, отбора, подготовки и ввода анализируемой пробы и детектор по теплопроводности, преобразующий хроматографические зоны разделяемых компонентов, выходящие из колонки, в электрический сигнал.
Конструктивно хроматографы "ИНТЕРХРОМ-2003" состоят из датчика хроматографа (ДХ-11, ДХ-12) и рабочей станции (промышленного или офисного компьютера - ПК).
Датчик хроматографа содержит:
-
- аналитический блок (анализатор);
-
- панель подготовки газа-носителя (для всех моделей);
-
- панель подготовки анализируемой жидкости (для модели "ИНТЕРХРОМ-2003-1");
-
- панель подготовки анализируемого газа (для модели "ИНТЕРХРОМ-2003-2");
-
- плату БУППХ (для всех моделей);
-
- блок клапанов ДГ-11 (для всех моделей).
Анализатор хроматографа содержит хроматографические колонки, дозирующий кран, клапаны для переключения колонок, детектор по теплопроводности.
Вместимость дозатора жидких проб: от 2Л10"3 до 32Л10"2 см3; вместимость дозатора газовых проб: от 0,125 до 4 см3.
Все модели хроматографа "ИНТЕРХРОМ-2003" могут быть оснащены устройствами автоматической калибровки.
Датчики хроматографа промышленного "ИНТЕРХРОМ-2003" (ДХ11 и ДХ12) имеют взрывозащищенное исполнение с маркировкой взрывозащиты 2ExdemIIBT4/H2X.
Общий вид хроматографа промышленного "ИНТЕРХРОМ-2003" представлен на рисунке 1.
Пломбирование хроматографов промышленных "ИНТЕРХРОМ-2003" не предусмотрено.

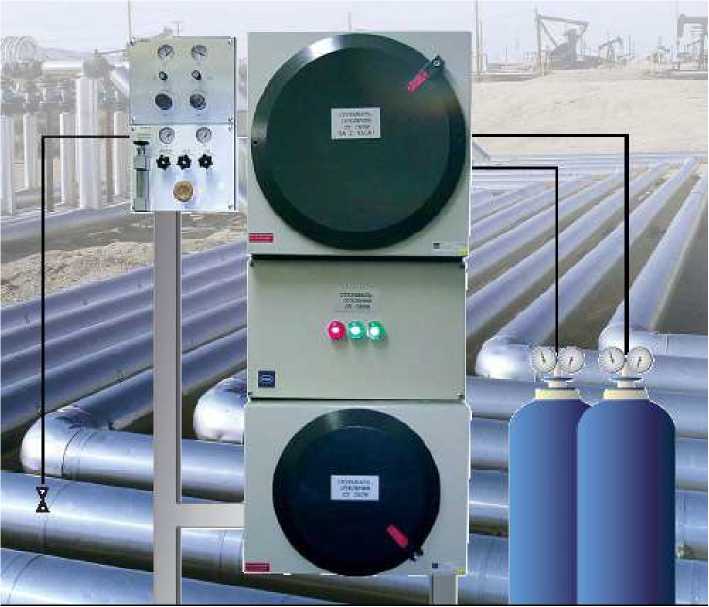

Рисунок 1 - Общий вид хроматографа промышленного "ИНТЕРХРОМ-2003"
Программное обеспечениеПрограммное обеспечение "Анализатор" (далее - Программа) предназначено для сбора, обработки, хранения и представления результатов хроматографических измерений. Программа функционирует в среде операционной системы семейства Windows на персональном компьютере или встроенном программируемом логическом контроллере хроматографа.
К метрологически значимой части ПО СИ относятся:
-
- расчетный модуль Программы ("AnalizCalc.dll");
-
- конфигурационные блоки настроек конкретной методики выполнения измерений (МВИ), в которых описываются порядок и алгоритм вычислений;
-
- динамические библиотеки, используемые при вычислениях в рамках конкретной МВИ (опционно).
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
ПО "Анализатор" | |
|
Идентификационное наименование ПО |
расчетный модуль "AnalizCalc.dll" |
|
конфигурационный блок методики, например: анализ газа | |
|
Используемые dll-библиотеки, например: DewPoint.dll | |
|
Номер версии (идентификационный номер ПО) |
02.03 |
|
Идентификационные данные (признаки) |
Значение |
|
ПО "Анализатор" | |
|
Цифровой идентификатор ПО |
0x1BFE |
|
фиксируется на момент поставки МВИ, например: 0x929B | |
|
фиксируется на момент поставки МВИ, например: 0x7F06 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 на базе полинома 0xA001 с первичной инициализацией значением OxFFFF |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Дрейф нулевого сигнала, мВ/ч |
0,015 |
|
Уровень флуктуационных шумов нулевого сигнала, мВ |
540-3 |
|
Предел детектирования (газ-носитель- гелий), г/см3: - модель "ИНТЕРХРОМ-2003-1" |
3,О10-7 (октан) |
|
- модель "ИНТЕРХРОМ-2003-2" |
2,(>1('Г (пропан) |
|
Предел допускаемого значения среднего квадратического отклонения выход- |
1,0 |
|
ного сигнала, %: - модель "ИНТЕРХРОМ-2003-1" |
1,0 |
|
- модель "ИНТЕРХРОМ-2003-2" |
0,75 |
|
Предел допускаемого значения изменения выходного сигнала за цикл измерений 48 ч, %: - модель "ИНТЕРХРОМ-2003-1" |
±5 |
|
- модель "ИНТЕРХРОМ-2003-2" |
±3 |
|
Предел допускаемого значения относительного отклонения выходного сигнала: - при изменении температуры окружающего воздуха на каждые 10 °С, %, не более |
±2 |
|
- при изменении давления на каждые 1,33 кПа (от 84 до 106,7) кПа, %, не более |
±2 |
|
- при изменении напряжения питания на каждые 10 В в пределах 220 33 В, %, не более |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220132 |
|
50 ± 1 0,8 |
|
- в установившемся режиме |
0,6 |
|
Температура термостата анализатора, °С: - модель "ИНТЕРХРОМ-2003-1" |
от 50 до 200 |
|
- модель "ИНТЕРХРОМ-2003-2" |
от 50 до 160 |
|
Температура испарителя, °С: - модель "ИНТЕРХРОМ-2003-1" |
от 50 до 300 |
|
- модель "ИНТЕРХРОМ-2003-2" |
- |
|
Наименование характеристики |
Значение |
|
Температура анализируемой смеси на входе в хроматограф, °С, не более |
100 |
|
Давление анализируемой смеси на входе в дозатор, МПа |
от 0,03, до 0,3 |
|
Концентрация механических примесей в анализируемой смеси, г/м3 , не более |
2 |
|
Время выхода на рабочий режим, ч, не более |
6 |
|
Габаритные размеры, мм, не более: | |
|
- датчик - высота |
1660 |
|
- ширина |
765 |
|
- длина |
650 |
|
- ПК - высота |
354 |
|
- ширина |
265 |
|
- длина |
483 |
|
Масса, кг, не более |
300 |
|
Условия эксплуатации: - температура окружающей среды, °C | |
|
датчика хроматографа |
от +5 до +50 |
|
рабочая станция (ПК) |
от +10 до +35 |
|
- относительная влажность, % | |
|
датчика хроматографа |
80 |
|
рабочая станция (ПК) |
75 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Наработка на отказ, ч: - с УВК |
300 10000 |
|
- без УВК |
4000 |
|
Средний срок службы, лет, не менее |
6 |
наносится на табличке, укрепленной на датчике хроматографа промышленного "ИНТЕРХРОМ-2003" методом шелкографии, и на сопроводительную документацию хроматографа промышленного "ИНТЕРХРОМ-2003" (Руководство по эксплуатации АЖЦ2.840.134 РЭ и Паспорт АЖЦ2.840.134 ПС) типографским способом.
Комплектность средства измеренийКоличество блоков в зависимости от модели хроматографа.
Таблица 4 - Комплектность хроматографа промышленного "ИНТЕРХРОМ-2003"
|
Наименование |
Обозначение |
Количество | |
|
2003-1 |
2003-2 | ||
|
Хроматограф промышленный модели |
"ИНТЕРХРОМ-2003-1" "ИНТЕРХРОМ-2003-2" |
1 шт. (по заказу) | |
|
Датчик хроматографа ДХ-11 в составе: - анализатор (корпус 8225/133); |
1 1 |
- | |
|
- рама; |
1 |
- | |
|
- панель подготовки газа-носителя; |
1 |
- | |
|
- панель подготовки анализируемой жидкости; |
1 | ||
|
- блок клапанов ДГ-11; |
1 |
- | |
|
- блок управления промышленным поточным хроматографом плата БУШ1Х; |
1 | ||
|
Наименование |
Обозначение |
Количество | |
|
2003-1 |
2003-2 | ||
|
Датчик хроматографа ДХ-12 в составе: - анализатор (корпус 8225/133); |
1 1 | ||
|
- рама; |
1 | ||
|
- панель подготовки газа-носителя |
1 | ||
|
- панель подготовки анализируемого газа; |
1 | ||
|
- блок клапанов ДГ-11; |
1 | ||
|
- блок управления промышленным поточным хроматографом плата БУППХ. |
1 | ||
|
Рабочая станция (ПК) |
1 шт. | ||
|
Руководство по эксплуатации |
АЖЦ2.840.134 РЭ |
1 экз. | |
|
Хроматограф промышленный "ИНТЕРХРОМ- 2003". Модель "ИНТЕРХРОМ-2003-1". Пас порт |
АЖЦ2.840.134-01 ПС |
1 | |
|
Хроматограф промышленный "ИНТЕРХРОМ- 2003". Модель "ИНТЕРХРОМ-2003-2". Пас порт |
АЖЦ2.840.134-02 ПС |
1 | |
|
Ведомость ЗИП, комплект сменных и монтажных частей |
АЖЦ2.840.134 ЗИ |
1 компл. | |
|
Методика поверки |
1 экз. | ||
|
Примечания.
| |||
осуществляется по документу "Инструкция. Хроматографы промышленные "ИНТЕРХРОМ-2003". Методика поверки", согласованным с ГЦИ СИ ФГУП "ВНИИМС" в августе 2008 г. и являющимся разделом 12 руководства по эксплуатации АЖЦ2.840.134 РЭ.
При поверке используются поверочные газовые смеси ГСО № 4430-88 (пропан в азоте) с содержанием пропана (от 0,01 до 0,02) об. долей и аттестованные жидкие поверочные смеси октана в декане с концентрацией октана 20 мг/см3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к хроматографам промышленным "ИНТЕРХРОМ-2003"ГОСТ 4.163-85 "Анализаторы газов и жидкостей хроматографические. Номенклатура показателей"
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности
ГОСТ 31610.0-2012 Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования
ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d"
ГОСТ P МЭК 60079-7-2012 Взрывоопасные среды. Часть 7. Оборудование. Повышенная защита вида "е"
ГОСТ P МЭК 60079-18-2012 Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты "герметизация компаундом "m"
Технические условия ТУ 4215-016-46500669-02
