МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

22 декабря 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

• 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

Р Е Е

к приказу Федерального агентства по техническому регулированию

и метрологии

от «22 »    декабря    2025 Г. № ²⁸¹⁶

Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений

Лист № 1 Регистрационный № 46813-11                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки дозиметрические для измерения мощности дозы гамма-излучения УДМГ-104 (далее - УД) предназначены для непрерывного измерения и отображения мощности поглощенной дозы гамма-излучения в воздухе (МПД) и мощности амбиентного эквивалента дозы (МАЭД), как в автономном режиме, так и в составе автоматизированных систем радиационного контроля.

Принцип действия УД основан на регистрации гамма-излучения двухкамерным газоразрядным счетчиком Гейгера-Мюллера типа СИ42Г и газоразрядным счётчиком типа Гамма 1-1, импульсы с которого поступают на устройство обработки сигналов. Устройство обработки сигналов подсчитывает число импульсов за единицу времени и выводит результат измерения в единицах мощности дозы, который можно просматривать на дисплее блока первичной обработки данных или на внешних устройствах верхнего уровня, куда информация передаётся по интерфейсу RS-485 либо Ethernet для отображения информации.

Конструктивно УД состоит из блока детектирования (БД), блока первичной обработки данных с дисплеем (БПО-АТ-ДВ), или без дисплея (БПО-АТ) и соединительной коробки КС-01. В зависимости от варианта исполнения - БД предназначен для измерения МАЭД либо МПД гамма-излучения с одновременной передачей результатов измерения на БПО-АТ (БПО-АТ-ДВ) по интерфейсу связи RS-485. БД соединяется с БПО-АТ-ДВ или БПО-АТ с помощью кабеля длиной до 300 м.

БПО-АТ (БПО-АТ-ДВ) представляет собой корпус, на котором размещены: клемма заземления, разъем для подключения БД, разъемы для подключения электропитания и внешних устройств по интерфейсам RS-485 и Ethernet. Максимальная длина канала передачи данных не должна превышать 1000 м.

БПО-АТ (БПО-АТ-ДВ) осуществляет:

• - считывание данных БД;

• - конфигурирование БПО под конкретный тип детектора с сервисного ПК;

• - учет и отображение мощности поглощенной дозы и/или мощности амбиентного эквивалента дозы;

• - информирование об отклонении контролируемого параметра от заданных пороговых уровней, как в виде светозвуковой сигнализации, так и управлением парой сухих контактов;

• - передача обработанных данных по интерфейсу RS-485 и/или Ethernet устройствам верхнего уровня;

• - ведение архивов измеренных значений и архива событий. Электропитание УД осуществляется через БПО-АТ (БПО-АТ-ДВ).

УД выпускается в нескольких исполнениях, отличающихся типом БД (для МПД или МАЭД), наличием или отсутствием дисплея, способами электропитания, наличием или отсутствием дискретных и аналоговых входов/выходов, наличием стеклотекстолитовой крепёжной панели. Исполнения УД представлены в таблице 1.

Таблица 1 - Исполнения УД

В вариантах исполнения УД без сигнализации сигнал тревоги о превышении порогов, установленных пользователем, подается через контакты реле.

Общий вид УД, схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским методом на этикетку, клеящуюся на блок детектирования. Формат нанесения заводского номера цифровой.

Место

нанесения

заводского

номера

БДКГ-23

КС-01

БПО-АТ

Рисунок 1 - Установка дозиметрическая для измерения мощности дозы гамма-излучения УДМГ-104, обозначение мест пломбирования, место нанесения заводского номера и знака утверждения типа

УД полностью автоматизированное средство измерений со встроенным в БДКГ-23 (БДКГ-23/1) программным обеспечением (ПО), а также прошитым в микроконтроллере БПО- АТ (ДВ) ПО.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Связь БПО-АТ (ДВ) с автоматизированным рабочим местом либо персональным компьютером (ПК) в режиме реального времени реализована с помощью интерфейсов RS-485 и Ethernet и осуществляется посредством коммуникационного протокола Modbus, обеспечивающего контроль достоверности передаваемых пакетов данных, что обуславливает отсутствие влияния на передаваемые метрологически значимые характеристики.

ПО можно идентифицировать при работе УД. Идентификация ПО осуществляется путем проверки идентификационного наименования, номера версии ПО и наличия заводской пломбы на составных частях УД.

Идентификационные признаки для ПО БПО-АТ отображаются в нижней части экрана; для ПО БДКГ-23, ПО БДКГ-23/1 по запросу командой.

Уровень защиты ПО БДКГ-23 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», согласно Р 50.2.077-2014.

Уровень защиты ПО БДКГ-23/1 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», согласно Р 50.2.077-2014.

Уровень защиты ПО БПО-АТ (ДВ) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», согласно Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

наносится типографским способом на титульные листы формуляра ВШКФ.412348.008 ФО и руководства по эксплуатации ВШКФ.412348.008 РЭ, методом шелкографии на пленочную этикетку, клеящуюся на БД.

Таблица 6 - Комплектность УД

приведены в разделе 2 «Использование по назначению» документа ВШКФ.412348.008 РЭ «Установка дозиметрическая для измерения мощности дозы гамма- излучения УДМГ-104». Руководство по эксплуатации».

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ВШКФ.412348.008 ТУ Установки дозиметрические для измерения мощности дозы гамма- излучения УДМГ-104. Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)

ИНН 4025049439

Адрес: 249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14а

Телефон: +7 (48439) 4-97-16, +7 (48439) 4-97-18, факс: +7 (48439) 4-97-68

Web-сайт: www.radico.ru E-mail: main@radico.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

ист 1 Регистрационный № 63372-16                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

азначение средства измерений

Системы автоматической фотовидеофиксации нарушений правил дорожного движения «Интегра-КДД» (далее - системы) предназначены для измерений значений текущего времени относительно шкалы времени UTC (SU).

писание средства из ерений

Конструктивно система состоит из видеокамер, оснащаемых инфракрасной подсветкой и программно-аппаратного комплекса (ПАК) Интегра-КДД.

Источником данных системы являются видеокамеры и детекторы фаз светофорной сигнализации. Видеокадры следуют с заданным интервалом времени с максимальным разрешением в режиме видеозахвата. Видеокамера фиксирует изображение транспортного средства (ТС) на последовательности видеокадров. Государственный регистрационный знак (ГРЗ) распознается при помощи математического алгоритма в автоматическом режиме по изображению ТС.

Потоки видеоданных в формате MJPEG через цифровые линии связи передаются в компьютер ПАК Интегра-КДД, имеющий специализированное программное обеспечение.

В рабочем режиме для каждой видеокамеры осуществляются следующие действия и функции:

• - хранится последовательность из 128 последних кадров;

• - производится поиск и распознавание ГРЗ ТС на каждом кадре видеоизображения;

• - определяются координаты центра ГРЗ ТС по отношению к левому верхнему углу кадра, размеры ГРЗ;

• - вычисляется относительное перемещение ГРЗ ТС по области кадра по серии кадров;

• - по изменению координат центра ГРЗ в кадре определяется направление движения ТС (встречное, попутное, не определено);

• - координаты ГРЗ ТС на изображении проецируются на дорожное полотно;

• - определяется положение проекции ГРЗ ТС по отношению к виртуальным зонам и линиям;

• - рассчитывается время нахождения номерной пластины в виртуальных зонах;

• - формируется служебная информация об автоматически распознанном ГРЗ ТС.

Информация о событиях, включая стоп-кадры и служебные данные, сохраняется в базе данных SQL сервера, которая расположена на локальном компьютере изделия. Информация о событиях нарушений ПДД выгружается на сервер центра обработки данных заказчика. После успешного окончания процесса выгрузки информация о событиях удаляется из базы данных системы.

Синхронизация системного времени локального компь тера системы, видеокамер и используемого для формирования отметок времени и контроля временных интервалов осуществляется при помощи служб NTP и приемников ГЛОНАСС/GPS, в соответствии с ме дународн м протоколом RFC-5905. локального компь тера использует значения системного времени операционной системы, фиксируемое видеокамерой в момент съемки, для формирования отметок времени и контроля временных интервалов. Требуемые параметр среды передачи данных от NTP сервера заказчика до локального компьютера изделия обеспечива тся заказчиком.

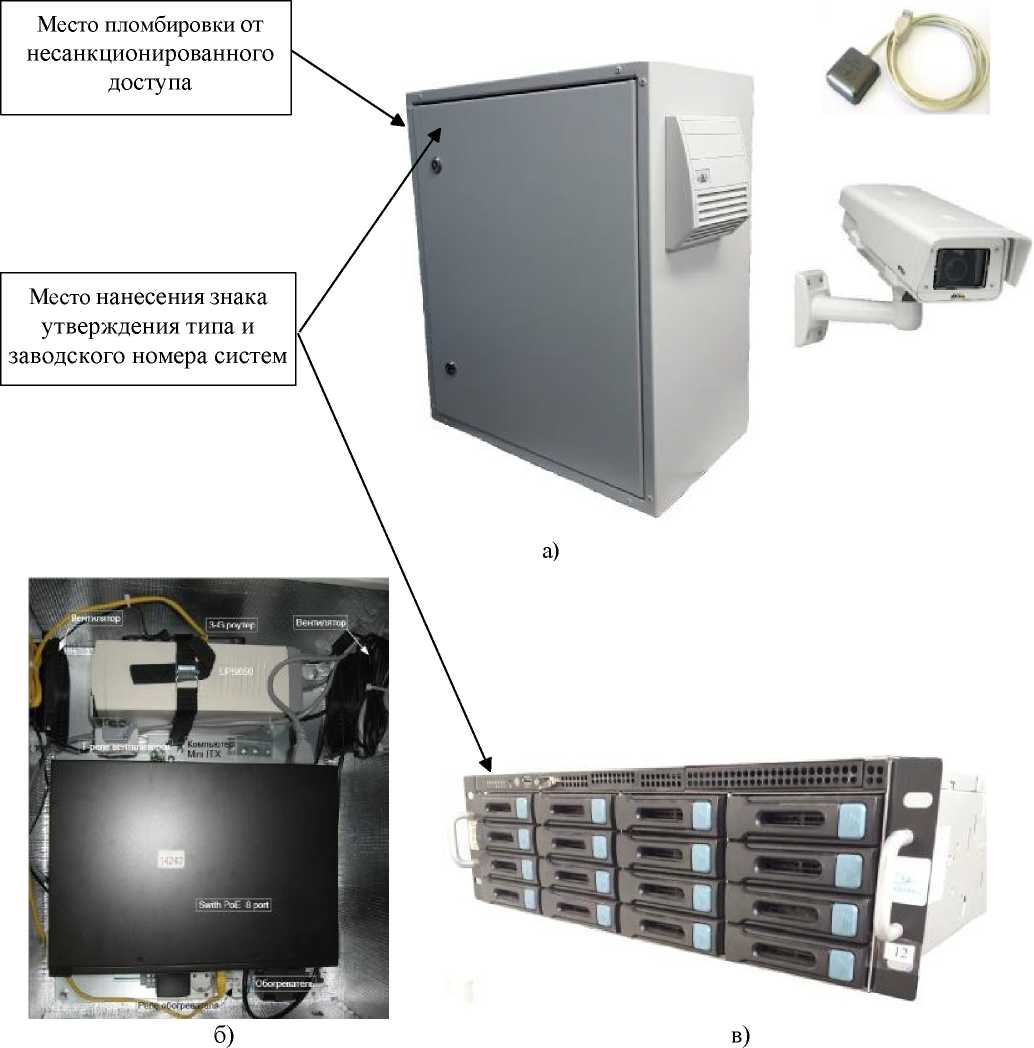

Рисунок 1 - Вне ний вид системы

а) уличн й вариант исполнения К; б) внутренняя часть К; в) стационарный вариант исполнения

Заводской номер в составе данных маркировки изделия наносится на наклейку методом термотрансферной печати с их разме ением в левом верхнем углу лицевой панели К. Формат нанесения заводского номера цифровой.

анесение знака поверки на корпус систем не предусмотрено.

рограммное обеспечение

етрологически значимая часть программного обеспечения систем представляет собой специальный модуль, установленный на компьютере программно-аппаратного комплекса К нтегра - . одуль определения теку его времени и измерения его интервалов обеспечивает временные измерения, синхронизированные с национальной шкалой времени Российской Федерации UTC (SU).

Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

За ита от непреднамеренн х и преднамеренн х изменений соответствует уровн « ысокий» по Р 50.2.077-2014. лияние на метрологические характеристики учтено при нормировании метрологических характеристик.

етрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - оказатели наде ности

наносится типографским способом на титульный лист руководства по эксплуатации и на лицеву панель систем технологическим способом, обеспечива им четкое изобра ение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изобра ения в течение всего установленного срока слу б систем .

о плектность средства из ерений

Таблица 5 - Комплексность поставки

приведены в разделе 3 «Работа в программе «ИНТЕГРА-КДД»» документа ТГРШ.460040.РЭ « истема автоматической фотовидеофиксации нару ений правил доро ного дви ения «Интегра-КДД». Руководство по эксплуатации».

ормативн е документ , устанавлива ие требования к средству измерений

ТУ 4012 - 003 - 79428468 - 2013 Система автоматической фотовидеофиксации нарушений ПДД. Технические условия.

Акционерное общество «ИНТЕГРА-С»

(АО «ИНТЕГРА-С)

ИНН 7726532696 Юридический адрес: 115230, г. Москва, ш. Варшавское, д. 46, офис 716

зготовитель

Акционерное общество «ИНТЕГРА-С»

(АО «ИНТЕГРА-С)

ИНН 7726532696

Юридический адрес: 115230, г. Москва, ш. Варшавское, д. 46, офис 716 Почтовый адрес: 115230, г. Москва, Варшавское ш. 46, оф. 717 Телефон: +7(495) 730-62-52 E-mail: moscow@integra-s.com

сп тательн й центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ, корпус 11

очтов й адрес: 141570, осковская обл., Солнечногорский р-н, п/о енделеево Телефон/факс: +7(495)526-63-00 E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утвер дения типа 30002-13 от 07.10.2013 г.
