ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 897 от 12.05.2026
Лист № 1 Регистрационный № 29367-09 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы жидкостные микроколоночные «Милихром-6» Назначение средства измеренийХроматографы жидкостные микроколоночные «Милихром-6» (далее - хроматографы) предназначены для разделения жидких смесей веществ методом высокоэффективной жидкостной хроматографии и измерения содержания компонентов в пробах веществ и материалах.
Описание средства измеренийПринцип действия хроматографов - разделение смесей веществ методом высокоэффективной жидкостной хроматографии с последующим детектированием элюата спектрофотометрическими детекторами, работающими в ультрафиолетовой (СФД-УФ) и видимой области света (СФД-В), и флуориметрическим детектором (ФМД). Режимы детектирования спектрофотометрических детекторов: «одноволновой», «многоволновой» и «спектр».
Хроматограф комплектуется двумя насосами; автоматическим устройством ввода пробы (далее - УВПА); блоком управления микропроцессорным (далее - БУМ); комплектом автоматизированной системы обработки информации хроматографической (далее - АСОИХ). Всеми функциональными устройствами хроматографа управляет БУМ.
Команды управления подаются с компьютера на БУМ, который обеспечивает выполнение серии анализов и передачу всех полученных результатов и сообщений о режимах работы обратно в компьютер.
Общий вид хроматографа представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, наносится методом компьютерной графики на информационную табличку, расположенную на боковой панели БУМ. Место нанесения заводского номера и знака утверждения типа указано на рисунке 2
Пломбирование хроматографов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

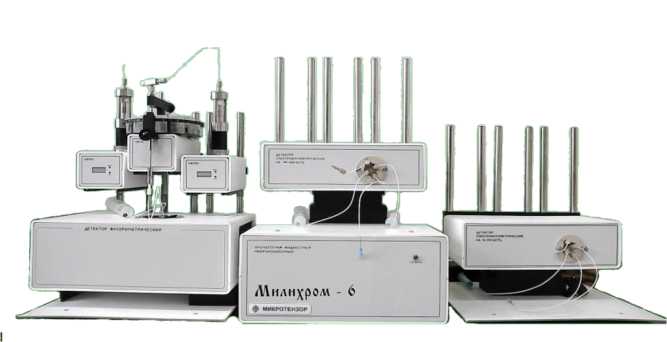

Рисунок 1 - Общий вид хроматографа жидкостного микроколоночного «Милихром-6»
Место нанесения знака утверждения типа
Место нанесения заводского номера

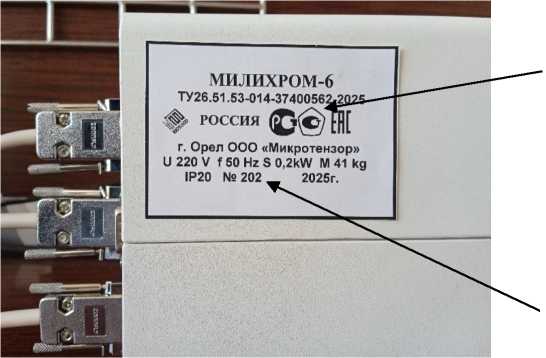

Рисунок 2 - Общий вид информационной таблички с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечениеХроматограф комплектуется программным обеспечением (далее - ПО) «Системы регистрации обработки и хранения спектрометрической информации «UniChrom-97».
ПО осуществляет сбор, математическую обработку хроматографических данных, хранение исходных и обработанных данных, ведение библиотек методов анализов, выдачу исходных и обработанных результатов, а также предоставляет дополнительные сервисные функции для оператора.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО хроматографов учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UniChrom-97 |
|
Номер версии (идентификационный номер), не ниже |
5.0.19 |
|
Цифровой идентификатор ПО |
9723466a5f0de4842dd46a6376ce2b95 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 85/15, скорость потока элюента 0,1 см3/мин), не более: СФД-УФ, СФД-В, е.о.п. |
1-10-4 |
|
ФМД, В |
5-10-4 |
|
Дрейф нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 85/15, скорость потока элюента 0,1 см3/мин), не более: СФД-УФ, СФД-В, е.о.п./ч |
5-10-4 |
|
ФМД, В/ч |
5-10-4 |
|
Предел детектирования, г/см3, не более: СФД-УФ по антрацену |
2-10-9 |
|
СФД-В по 2-нитроанилину |
2-10-9 |
|
ФМД по антрацену |
2-10-10 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала хроматографа (по площади пика и времени удерживания), %: СФД-УФ, СФД-В |
1 |
|
ФМД |
1,5 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа за 8 ч непрерывной работы (по площади пика), %: СФД-УФ, СФД-В |
±5 |
|
ФМД |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон длины волны, нм: | |
|
СФД-УФ |
от 190 до 360 |
|
СФД-В |
от 380 до 720 |
|
ФМД: | |
|
- возбуждения |
от 220 до 475 |
|
- эмиссии |
от 390 до 720 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Диапазон расхода элюента, см3/мин |
от 0,002 до 1,0 |
|
Максимальное рабочее давление элюента, МПа |
8 |
|
Время выхода на режим, ч: | |
|
СФД-УФ, СФД-В |
1 |
|
ФМД |
1,5 |
|
Максимальная потребляемая мощность хроматографа, кВт |
0,2 |
|
Масса хроматографа, кг, не более |
22 |
|
Масса детекторов, кг, не более: | |
|
СФД-УФ, СФД-В |
8 |
|
ФМД |
11 |
|
Габаритные размеры хроматографа (с СФД-УФ) (В*Ш*Д), мм, не более |
550x360x320 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры детекторов (ВхШхД), мм, не более: СФД-В ФМД |
190x300x330 160x300x330 |
|
Условия эксплуатации:
мм рт.ст. |
от +10 до +25 от 30 до 80 от 84 до 106,7 от 630 до 800 |
|
Примечание - Масса и габаритные размеры без АСОИХ и комплекта сменных частей. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
5000 |
наносится на информационную табличку согласно чертежу предприятия-изготовителя, а также на титульные листы эксплуатационной документации (руководство по эксплуатации, формуляр) методом компьютерной графики.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный микроколоночный |
«Милихром-6» |
1 шт. |
|
Блок управления микропроцессорный |
БУМ |
1 шт. |
|
Детектор спектрофотометрический на УФ-область |
СФД-УФ |
по заказу |
|
Детектор спектрофотометрический на видимую область |
СФД-В |
по заказу |
|
Детектор флуориметрический |
ФМД |
по заказу |
|
Насос |
- |
2 шт. |
|
Устройство ввода пробы автоматическое |
УВПА |
1 шт. |
|
Комплект автоматизированной системы обработки информации хроматографической |
АСОИХ |
1 компл. |
|
Поддон |
- |
1 шт. |
|
Комплект сменных частей |
- |
1 компл. |
|
Комплект монтажных частей |
- |
1 компл. |
|
Формуляр |
АПУ2.840.012 ФО |
1 экз. |
|
Руководство по эксплуатации |
АПУ2.840.012 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта от 28.12.2024 г. № 3158
ТУ26.51.53-014-37400562-2025 Хроматограф жидкостный микроколоночный «Милихром-6». Технические условия
ПравообладательОбщество с ограниченной ответственностью «Микротензор» (ООО «Микротензор»)
ИНН 5753059002 Юридический адрес: РФ, 302040 г. Орел, ул. Ломоносова, д. 6, помещ. 2 Телефон/факс: (486-2) 30-31-55
E-mail: info@microtensor.ru
ИзготовителиОбщество с ограниченной ответственностью «Микротензор» (ООО «Микротензор»)
ИНН 5753059002 Юридический адрес: РФ, 302040 г. Орел, ул. Ломоносова, д. 6, помещ. 2
Адрес места осуществления деятельности: РФ, 302020, г. Орел, Наугорское ш., д. 40, офис 1
Телефон/факс: (486-2) 30-34-50
E-mail: info@microtensor.ru
Непубличное акционерное общество «Научприбор» (НПАО «Научприбор»)
ИНН 5753001161 Адрес: РФ, 302020, г. Орел, Наугорское ш., д. 40, офис 1
Телефон/факс: (486-2) 30-31-55
E-mail: zao@nauchpribor.ru
Web-сайт: www.nauchpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
12 мая 2026 г.
897
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и метрологии
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « _2 » ____________2026 г. № _____
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавлива-емая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Хроматографы жидкостные микроколоночные |
«Милихром-6» |
202, 201 |
29367-09 |
Общество с ограниченной ответственностью «Микротензор» (ООО «Микротензор»), г. Орел |
АПУ2.840. 012 И10 |
РТ-МП-1848-205- 2025 для вновь изготавливаемых средств измерений в дополнение к АПУ2.840.012 И10 |
Общество с ограниченной ответственностью «Микротензор» (ООО «Микротензор»), г. Орел |
27.02. 2026 |
Общество с ограниченной ответственностью «Микротензор» (ООО «Микротензор»), г. Орел |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
