ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители мощности серии РМ5000
Назначение средства измеренийИзмерители мощности серии РМ5000 (далее - измерители) предназначены для измерения и учета активной, реактивной и полной энергии прямого и обратного направления в Зх- и 4х-проводных цепях переменного тока, в одно- и многотарифных режимах. Подключение измерителей к электросети происходит с использованием измерительных трансформаторов. Измерители дополнительно могут измерять и отображать параметры трехфазной энергетической сети, такие как активная, реактивная и полная мощность, токи, напряжения, частота, коэффициент мощности, и использоваться для индикации основных показателей качества электрической энергии (ПКЭ).
Описание средства измеренийИзмерители состоят из входных первичных преобразователей тока (трансформаторы тока) и напряжения, аналого-цифровых преобразователей, микропроцессора, коммуникационных портов и проводного встроенного модема (более подробно указано в таблице 1) и дисплея на жидких кристаллах (далее - ЖК). Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с внешними устройствами осуществляется с помощью цифрового интерфейса. Питание измерителя обеспечивается от внешнего источника питания. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее измеряемых и вспомогательных величин, после введения соответствующего пароля производить настройки измерителя. Дополнительные параметры могут индицироваться непосредственно на ЖК дисплее измерителя или на дисплее компьютера с помощью программных пакетов «ION Setup», поставляемых по отдельному заказу.
В качестве коммуникационных портов измерителя, а также входов/выходов используются: переключаемый порт RS-485, порты Ethernet, аналоговые входы, аналоговые выходы, цифровой вход, цифровые релейные выходы.
Протоколы передачи данных, которые поддерживает измеритель: Modbus RTU, Modbus ASCII, JBUS, HTTP and FTP.
Цифровые и аналоговые входы/выходы позволяют решать следующие задачи:
-
- мониторинга состояния устройств по сигналу от «сухих контактов»;
-
- подсчет количества импульсов от устройств с импульсным выходом;
-
- в реальном времени выводить данные на удаленный компьютер или дисплей и выполнять операции контроля или управления оборудованием.
Измерители предназначены для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи измеренных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в системах управления нагрузкой энергетических сетей.
Для хранения и отображения измеренных величин в измерителях имеется энергонезависимая память и жидкокристаллический индикатор для отображения измеряемых величин. Учет энергии обеспечивается по тарифам и временным зонам, которые задаются программно. Измерители имеют в своем составе энергонезависимую память данных EEPROM, которая позволяет сохранить всю информацию при отключении источника питания. Встроенные часы измерителей могут синхронизироваться от внешних источников по протоколу Modbus. Переключение тарифов в измерителе происходит при подаче управляющих команд или сигналов от внешнего тарификатора.
Конструктивно измерители изготавливаются в двух модификациях:
Измерители со встроенным дисплеем;
Измерители без дисплея (TRAN-модели, только РМ5563), отображение информации происходит на компьютере, например, при помощи программного обеспечения «ION setup».
Заводские настройки, отвечающие за точность измерений, являются неизменными на протяжения всего срока эксплуатации измерителя.
В зависимости от модификации измерители обеспечивают настройку и параметрирование графиков временных зависимостей электрической энергии, потребляемой мощности, напряжения, тока, параметров качества энергии и других измеренных параметров.
Функциональные возможности измерителей в зависимости от модификации приведены в таблице 1.
Таблица 1 - Функциональные возможности измерителей
|
Функциональные возможности измерителей |
Модификации измерителей | |||||||
|
РМ5100 |
РМ5300 |
РМ5500 | ||||||
|
РМ5100 |
РМ5110/ РМ5111 |
РМ5310 |
РМ5320 |
РМ5330/ РМ5331 |
РМ5340/ РМ5341 |
РМ5560/ РМ5561 |
РМ5563 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Напряжения и токи линейные и фазные* |
+ |
+ |
4- |
4- |
4* |
4- |
4- |
4- |
|
Мощность: активная, реактивная^ полная. * |
+ |
4- |
4- |
4- |
4- |
+ |
, 4- |
4* |
|
Коэффициент мощности.* |
4- |
+ |
4- |
+ |
+ |
4- |
4- |
+ |
|
Частота. * |
4- |
+ |
4- |
4- |
4- |
+ |
4- |
4" |
|
Энергия: активная, реактивная, полная в обоих направлениях. * |
4- |
4- |
4- |
4- |
4- |
4- |
4- |
4" |
|
Коэффициенты гармоник (до гармоники №) |
15 |
15 |
31 |
31 |
31 |
31 |
63 |
63 |
|
Ток нейтрали** |
+ |
4- |
4- |
4- |
4- |
4- |
4- |
+ |
|
Сервисные функции | ||||||||
|
Параметры архивирования данных |
- |
- |
2 фиксированных параметра кВт-ч и кВ-А-ч с настраиваемым интервалом и длительностью |
До 14 параметров на выбор с настраиваемым интервалом и длительностью | ||||
|
Объем памяти под архив |
- |
- |
256 КБ |
1,1 МБ | ||||
|
Сохранение в энергонезависим ой памяти минимальных/ максимальных значений |
+ |
4- |
4- |
+ |
4- |
+ |
4- |
+ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Журналы событий, технического обслуживания и сигналов тревоги |
- |
- |
+ |
4- |
4- |
+ |
4- |
+ |
|
Настраиваемые пользователем журналы |
- |
- |
- |
- |
- |
- |
+ |
+ |
|
Передача данных | ||||||||
|
Цифровые входы |
- |
- |
2 |
2 |
2 |
2 - |
4 |
4 |
|
Цифровые выходы |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Цифровые релейные выходы |
- |
- |
- |
- |
2 |
2 |
- |
- |
|
Порт R.S-485 (Modbus RTU, Modbus ASCII, JBUS) |
- |
1 |
1 |
- |
1 |
- |
1 |
1 |
|
Ethernet |
- |
- |
- |
1 |
- |
1 |
2*** |
2*** |
|
Web-интерфейс |
+ |
+ | ||||||
|
Уставки, аварийная сигнализация и управление | ||||||||
|
Аварийные уставки |
33 |
33 |
35 |
35 |
35 |
35 |
52 |
52 |
|
Время отклика уставки,с |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Одно- и многоусловные уставки |
- |
- |
+ |
+ |
4- |
4- |
+ |
4- |
|
Логические модули для уставок |
- |
- |
- |
- |
- |
- |
+ |
4- |
|
Примечание: * - измерения происходит с нормированной точностью. ** - РМ5500 измеряют ток нейтрали с нормированной точностью, РМ5100 и РМ5300 расчитывают ток нейтрали. *** - 2 порта Ethernet для сетевой топологии типа гирлянда, один 1Р-адрес. | ||||||||

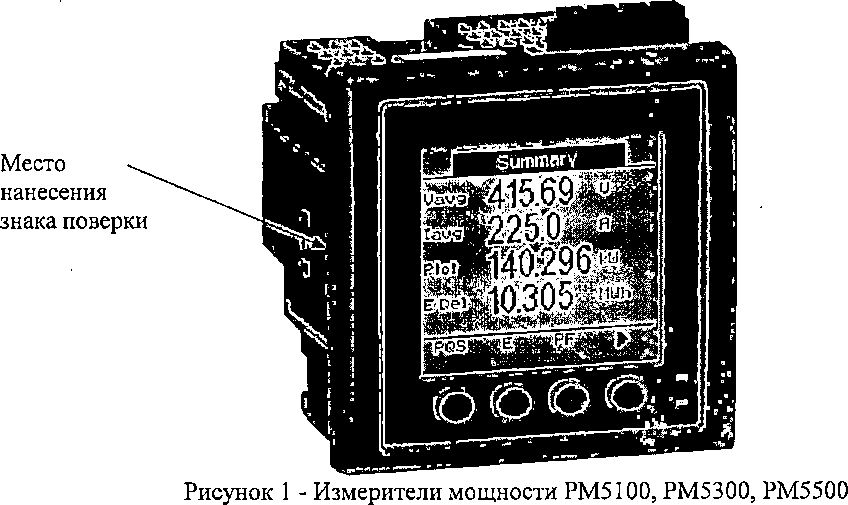

Фотография измерителя и места опломбирования представлена на рисунке 1.
Программное обеспечение
Программное обеспечение измерителей разработано специалистами фирмы «Schneider Electric Industries SAS» и является собственностью компании.
Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль). Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия измерителя.
Характеристики программного обеспечения измерителей приведены в таблице 2.
Таблица 2
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
РМ5110 |
не ниже 1.5.0 | ||
|
РМ5111 |
не ниже 1.6.0 | |||
|
РМ5310 |
не ниже 1.5.0 | |||
|
РМ5320 |
не ниже 1.5.0 | |||
|
РМ5330 |
не ниже 1.5.0 | |||
|
РМ5331 |
не ниже 1.6.0 | |||
|
РМ5340 |
не ниже 1.5.0 | |||
|
РМ5341 |
не ниже 1.6.0 |
— | ||
|
РМ5560 |
не ниже 2.0.1 |
— | ||
|
РМ5561 |
не ниже 2.0.1 |
— | ||
|
РМ5563 |
не ниже 2.0.1 |
— |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение | ||
|
РМ5100 |
РМ5300 |
РМ5500 | |
|
1 |
2 |
3 |
4 |
|
Класс точности измерений активной/ реактивной энергии по ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и таблице 4 |
0.5S/1 |
0.5S/1 |
0.2S/0.5 |
|
Номинальная частота, Гц |
50 | ||
|
Номинальный ток, А |
5 | ||
|
Стартовый ток, мА |
5 | ||
|
Максимальный ток, А |
8,5 |
10 | |
|
Максимальный ток перегрузки, А |
Непрерывно 20, 10 с/ч 50,1 с/ч 500 | ||
|
Рабочий диапазон температур, °C |
От -25 до +70 | ||
|
Относительная влажность (не конденсирующаяся), % |
Отн. влажность от 5 до 95 % при темп. +50 °C (без конденсации) | ||
|
1 |
2 |
3 |
4 |
|
Диапазон рабочих напряжений, В |
От 20 до 400 (фазн.) От 35 до 690 (линейн.) |
От 20 до 400 (фазн.) От 20 до 690 (линейн.) | |
|
Пределы допускаемой основной относительной погрешности измерений напряжения, % |
±0,5 |
±0,1 | |
|
Пределы допускаемой основной относительной погрешности измерений мощности усредненной на 1 секунде, % |
не превышают пределов допускаемой погрешности при измерениях электрической энергии для соответствующих классов точности. | ||
|
Диапазон измерений тока, А |
От 0,05 до 8,5 |
От 0,05 до 10 | |
|
Пределы допускаемой основной относительной погрешности измерений тока, % |
±0,5 |
±0,15 | |
|
Измерение тока нейтрали * |
да | ||
|
Пределы допускаемой основной относительной погрешности измерений тока нейтрали,% |
±0,45 |
±0,15 | |
|
Диапазон измерений частоты, Гц |
45-65 . |
45-70 | |
|
Пределы основной относительной погрешности измерений частоты, % |
±0,1 |
±0,05 | |
|
Диапазон измерений коэффициента мощности |
От -1 до -0,01 и от 0,01 до 1 | ||
|
Предел допускаемой основной абсолютной погрешности измерений коэффициента мощности |
±0,1 | ||
|
Сопротивление измерительных входов напряжения (фазное), МОм |
5 |
5 |
5 |
|
Потребляемая мощность по каждой цепи тока, В-А, не более (при токе = 5А) |
0,026 |
0,026 |
0,026 |
|
Потребляемая мощность по каждой цепи напряжения В-А, не более (при напряжении = 400В) |
0,032 |
0,032 |
0,032 |
|
Потребляемая мощность вспомогательного источника питания, Вт (В-А) не более |
5 (11) при 415 В перем, тока 4 при 125 В пост, тока |
5 (16) от 480 В перем, тока 5 при 125 В пост, тока | |
|
Количество тарифов измерителя |
- |
4 |
8 |
|
Значение импульса энергии, имп./кВт-ч (имп./квар-ч) |
От 1 до 9999999 | ||
|
Максимальная частота следования импульсов для цифрового выхода, Гц |
25 | ||
|
Максимальная частота' следования импульсов для светодиодного индикатора, кГц |
2,5 | ||
|
1 |
2 |
3 |
4 |
|
Сохранение данных в памяти, лет |
20 |
20 |
20 |
|
Срок службы литий ионной батареи составляет, не менее, лет |
10 |
10 |
10 |
|
Габариты (высота; ширина; толщина), мм, не более |
96; 96; 72 (глубина измерителя от монтажного фланца корпуса) [13 мм] |
96; 96; 77 (глубина измерителя от монтажногс фланца корпуса) [13 мм] | |
|
Масса, кг, не более |
380 г |
430 г |
450 г |
|
Средняя наработка на отказ, ч, не менее |
300000 |
300000 |
300000 |
|
Срок службы, лет, не менее |
30 |
30 |
30 |
Примечание:
* - РМ5500 измеряют ток нейтрали с нормированной точностью, РМ5100 и РМ5300 расчитывают ток нейтрали.
Пределы допускаемых значений основной относительной погрешности измерений реактивной энергии и мощности 8q, измерителями классов точности 0,5 в процентах при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 4.
Таблица 4
|
Значение тока |
Коэффициент мощности sin <р (инд.), (емк.) |
Пределы допускаемой основной погрешности <%?, %, для измерителя класса точности 0,5 |
|
0,02 Ком — I < 0,05 Ком |
1,0 |
±1,0 |
|
0,05 Ihom — I ~ 1макс |
±0,5 | |
|
0,05 Ihom — I < 0,10 Ihom |
0,5 |
±1,0 |
|
0,10 Ihom — I — 1макс |
±0,6 |
Пределы допускаемых значений дополнительных относительных погрешностей, вызываемых изменением влияющих величин, при измерении реактивной энергии и мощности <5о, измерителями классов точности 0,5 не превышают значений, указанных в таблице 5.
Таблица 5
|
Влияющая величина |
Значение тока |
Коэффициент мощности |
Класс точности измерителя |
|
0,5 | |||
|
1 |
2 |
3 |
4 |
|
Изменение температуры окружающего воздуха относительно нормальной |
0,05 Ihom < К 1макс |
1,0 |
Средний температурный коэффициент, % / К |
|
±0,03 | |||
|
0,10Ком< 1< 1макс |
0,5 (инд.) |
±0,05 | |
|
Отклонение напряжения от номинального значения в пределах ±10 % |
0,05Ком< К 1макс |
1,0 |
Пределы дополнительной погрешности, % |
|
±0,2 | |||
|
0,10Ком< К Какс |
0,5 (инд.) |
±0,4 | |
|
Отклонение частоты от 49 до 51 Гц |
0,05Ihom S I— Какс |
1,0 |
±0,2 |
|
0,10Ком5: К Какс |
0,5 (инд.) |
±0,2 |
|
1 |
2 |
3 |
4 |
|
Постоянная магнитная индукция внешнего происхождения |
1ном |
1,0 |
±2,0 |
|
Магнитная индукция внешнего происхождения, величиной 0,5 мТл |
±1,0 | ||
|
Воздействие радиочастотного электромагнитного поля |
±2,0 | ||
|
Воздействие кондуктивных помех, наводимых радиочастотным полем |
±2,0 | ||
|
Воздействие наносекундных импульсных помех |
±2,0 |
Дополнительные погрешности при измерениях тока, напряжения, коэффициента мощности, вызываемые изменением влияющих величин, не превосходят пределов, установленных в ГОСТ 31819.22-2012 для счетчиков классов точности 0,2S (для модификации РМ5500) и 0,5S для измерителей остальных модификаций.
Знак утверждения типананосится на щиток измерителя и на титульный лист паспорта типографским способом.
Комплектность средства измеренийВ комплект поставки измерителей мощности серии РМ5000 указаны в таблице 6.
Таблица 6
|
Наименование |
Обозначение |
Количество, шт. |
|
измеритель |
- |
1 |
|
руководство по монтажу |
- |
1 |
|
руководство пользователя** |
- |
1 |
|
программное обеспечение «ION Setup» | ||
|
методика поверки* |
МП.РМ5000-15 с изм. №1 |
1 |
|
упаковочная коробка |
- |
1 |
|
Примечание * - поставляется для организаций, проводящих поверку, по отдельному заказу. ** - допускается поставка 1 экз. на партию измерителей доЮ штук | ||
осуществляется по документу МП.РМ5000-15 «Измерители мощности серии РМ5000. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 14 ноября 2016 г.
Основные средства поверки:
трехфазная поверочная установка УШ1У-МЭ 3.1, регистрационный номер в Федеральном информационном фонде 39138-08;
секундомер СДСпр-1, регистрационный номер в Федеральном информационном фонде 1125-57.
Допускается применение аналогичных средств измерения, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на измеритель в соответствии с рисунком и (или) паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям мощности серии РМ5000ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Измерители мощности;
ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии;
Документация фирмы-изготовителя.
ИзготовительФирма «Schneider Electric Industries SAS», Франция
Адрес: 89, Boulevard Franklin Roosevelt
92500 Rueil-Malmaison, France
Тел.: (33) 141 29 85 01
Факс: (33) 141 29 89 01
Завод-изготовитель: «Schneider Electric India Pvt. Ltd », Индия
Адрес: 12 A, Attibele Industrial Area Hosur Road, Neralur Post Bangalore Karanataka -562107 India
ЗаявительАО «Шнейдер Электрик»
Юридический адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): (495) 437 55 77, (495) 437 56 66
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 26.07.2013 г.
