Изменения в описание типа на термометры сопротивления для атомных станций
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры сопротивления для атомных станций
Назначение средства измеренииТермометры сопротивления предназначены для термоконтроля реакторных установок и технологического оборудования АЭС с реакторами типов ВВЭР, РБМК и БН, для измерения температуры химически не агрессивных и агрессивных газообразных и жидких сред, не разрушающих защитную арматуру термометров, и для измерения температуры технологического оборудования в помещениях атомных станций.
Описание средства измеренийПринцип действия термометров сопротивления основан на зависимости электрического сопротивления платины (меди) от температуры. Термометры сопротивления представляет собой чувствительный элемент из платины ( для ТСП ) или меди (для ТСМ), помещенный в защитный корпус. Термометры сопротивления изготавливаются с одним или двумя чувствительными элементами, расположенными в одном защитном корпусе. Чувствительный элемент, соединяется при помощи выводов с герметичной клеммной головкой (или электроразъемом), закрепленной на защитном корпусе, или же выводные проводники выведены через уплотнение в наружной части защитного корпуса. Термометры сопротивления модификаций ТСП-1088-ОК-АС и ТСМ-1088-ОК-АС имеют дополнительный, встроенный в защитную арматуру канал для ввода малогабаритного кабельного эталонного термометра при проведении поверки термометров сопротивления без их демонтажа с объекта. Термометры сопротивления имеют 10 модификаций в зависимости от номинальной статической характеристики, конструктивного исполнения, диапазона измеряемых температур и 51 конструктивное исполнение отличающиеся внешним оформлением защитного корпуса и головки.

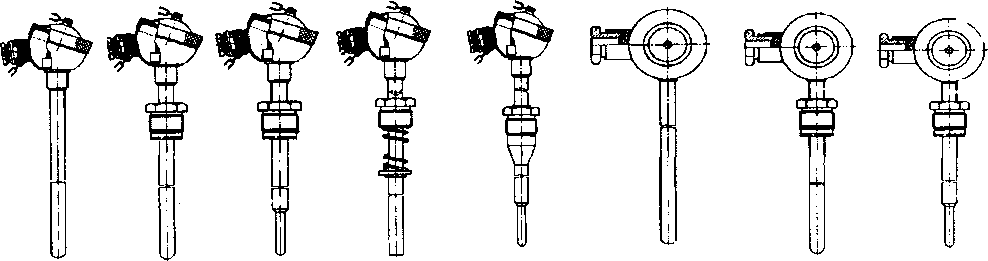

Общий вид термометров сопротивления приведен на рисунке 1

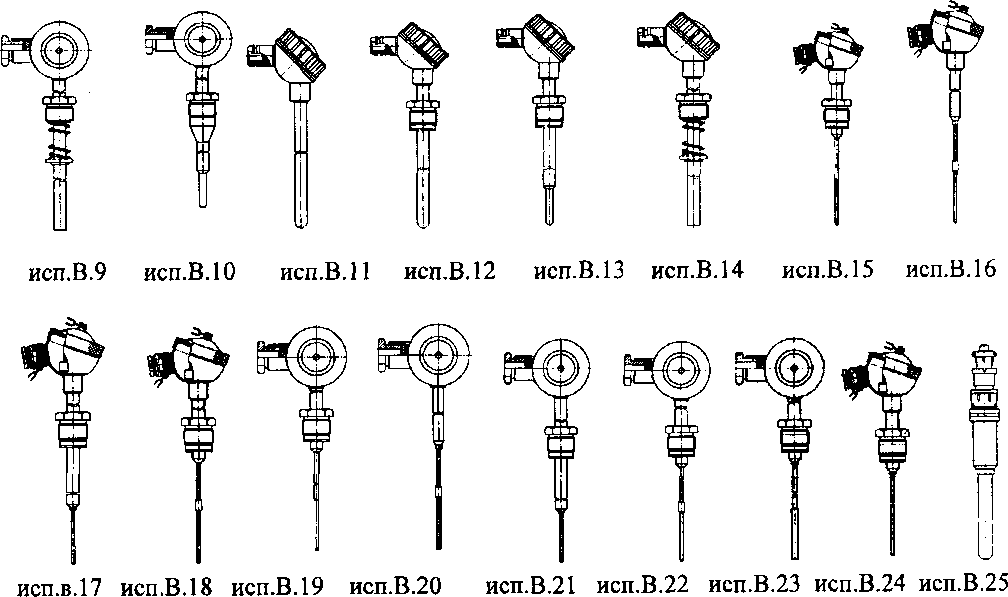

исп.В.1
исп.В.2 исп.В.З
исп.В.4
исп.В.5
исп.В.6
исп.В.7
исп.В.8
модификации ТСП-1287-АС, ТСМ-1287-АС

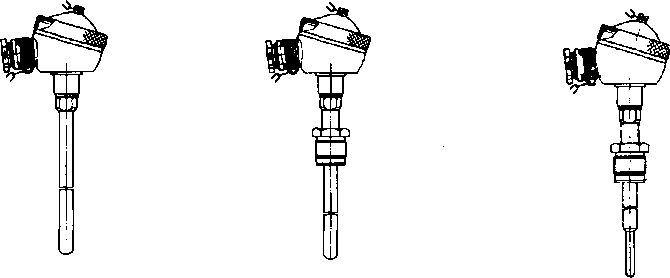

исп.Г.1
исп.Г.2

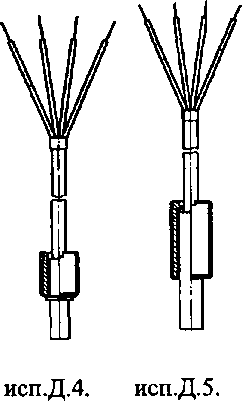

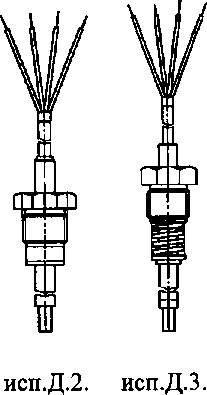

исп.Д. 1.
111
исп.Д. 6
исп.Д.7

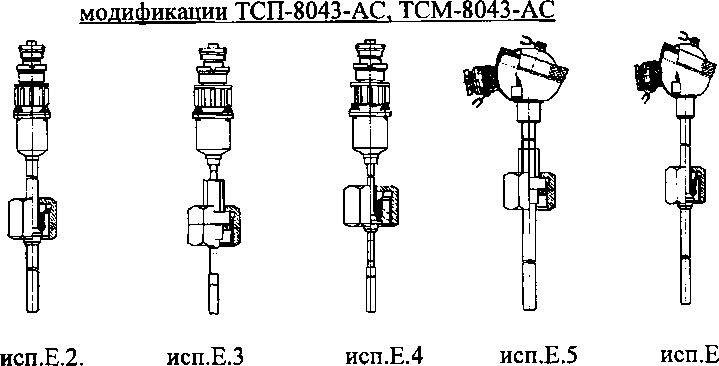

исп.Е.1.

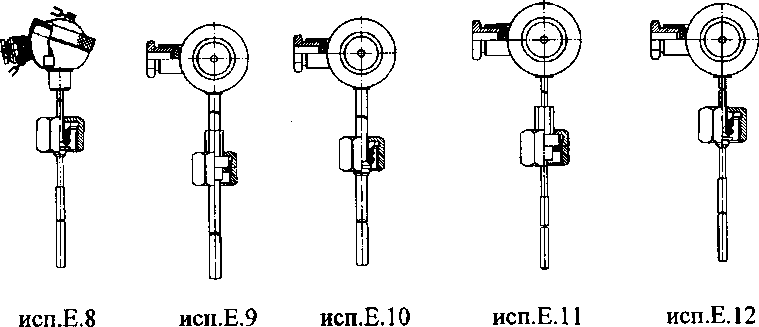

исп.Е.7
исп.Д.8 исп.Д.9
Исп.Ж.1 Исп.Ж.2 Исп.Ж.З
Рисунок 1 - Общий вид термометров сопротивления с учетом различных исполнений
Пломбирование термометров сопротивления для атомных станций не предусмотрено
Программное обеспечениеОтсутствует
Метрологические и технические характеристикиТаблица 1-Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | |||
|
ТСП-1088-АС, (ТСП-Ю88-ОК-АС) |
ТСП-1287-АС |
ТСП-8043-АС |
ТСП-1388-АС | |
|
Номинальная статическая |
46П,50П,100П, |
46П,50П,100П |
46,50П,100П |
46,50П,100П, |
|
характеристика, (НСХ) |
(PtlOO) |
(PtlOO) |
(PtlOO) |
(PtlOO) |
|
Класс допуска по |
А,В,С |
А,В,С |
в,с |
в,с |
|
ГОСТ6651-2009 | ||||
|
Количество чувствительных элементов |
1 или 2 |
1 |
1 |
1 |
|
Номинальное значение сопротивления при 0°С, Ом |
46; 50; 100 |
46;50; 100 |
46;50; 100 |
46;50; 100 |
|
Диапазон измерений |
от -50 до + 500 |
от -50 до |
от -50 до |
от -50 до +400 |
|
температуры, °C |
от -50 до +400 |
+160 |
+400 |
от -50 до +250 от -50 до +120 |
|
Температурный |
0,00391 |
0,00391 |
0,00391 |
0,00391 |
|
коэффициент термометра,°С 1 |
(0,00385) |
(0,00385) |
(0,00385) |
(0,00385) |
|
Пределы допускаемой |
класс А ±(0,15 |
+ 0,002 111); класс В ±(0,3 + 0,005111); | ||
|
абсолютной погрешности, °C |
класс С ±(0,6 + 0,01 It 1); гдеt |
- измеряемая температура | ||
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная |
4-х проводная |
4-х проводная |
4-х проводная |
|
Время термической реакции, to,63> не более, с |
6, 20, 40 |
20 |
15 |
15; 20 |
|
Степень защиты от воды и пыли |
IP65; IP67 |
IP20 |
1Р67;1Р20 |
IP20 |
|
Номинальная статическая характеристика, (НСХ) |
50МД00М |
50МД00М _ |
50М,100М L |
50М,100М |
|
Класс допуска по |
В,с |
В,С |
С |
С |
|
ГОСТ6651-2009 | ||||
|
Количество чувствительных элементов |
1 или 2 |
1 |
1 |
1 |
|
Номинальное значение сопротивления при 0 °C, Ом |
50;100 |
50;100 |
50;100 |
50;100 |
|
Диапазон измерений температуры, °C |
от -50 до +150 |
от -50 до +150 |
от-50 до +150 от -50 до +120 |
от-50 до +100 |
|
Температурный коэффициент термометра,°C'1 |
0,00428 |
0,00428 |
0,00428 |
0,00428 |
|
Пределы допускаемой |
класс В ±(0,3 + 0,005111); | |||
|
абсолютной погрешности, °C |
класс С ±(0,6 + 0,01 It 1); гдеt |
- измеряемая температура | ||
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная |
4-х проводная |
4-х проводная |
4-х проводная |
|
Время термической реакции, t о.бз, не более, с |
6, 20, 40 |
20 |
15; 20 |
15 |
|
Степень защиты от воды и пыли |
IP65; IP67 |
IP20 |
IP20 |
1Р67;1Р20 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | |||
|
ТСП-1088-АС, (ТСП-1088-ОК- АС |
ТСП-1287-АС |
ТСП-8043-АС |
ТСП-1388-АС | |
|
Длина погружаемой части, мм |
от 80 до 20000 (от 80 до 2500) |
от 60 до 250 |
от 80 до 1000 |
от 20 до 15000 |
|
Диаметр погружаемой части, мм |
4,0; 6,5; 7,5; 8,0; 10,0 |
8,0 |
7,0;8,0 |
4,0; 4,5; 4,6; 5,0; 6,0;8,0 |
|
Масса, кг, не более |
1,0 |
0,6 |
1,0 |
1,0 |
|
Материал защитной арматуры |
08Х18Н10Т, 12Х18Н10Т |
О8Х18Н1ОТ, 12Х18Н10Т |
12Х18Н10Т |
12Х18Н10Т, латунь ЛО62-1 |
|
Условия эксплуатации:
|
от -45 до +60 100% при 50 °C для термометров с металлической головкой, 98 % при 35 °C для термометров с пластмассовой головкой | |||
|
Средний срок службы, лет |
10 |
10 |
10 |
10 |
|
Длина погружаемой части, мм |
от 80 до 20000 (от 80 до 2500) |
от 80 до 1000 |
от 20 до 15000 |
от 80 до 1000 |
|
Диаметр погружаемой |
4,0; 6,5;7,5; |
8,0 |
4,0; 4,5; 4,6; |
7,0; 8,0 |
|
части, мм |
8,0; 10,0 |
5,0; 6,0; 8,0 | ||
|
Масса, кг, не более |
1,4 |
0,6 |
1,4 |
1,0 |
|
Материал защитной арматуры |
12Х18Н10Т |
12Х18Н10Т |
12Х18Н10Т, латунь ЛО62-1 |
12Х18Н10Т ' |
|
Условия эксплуатации: -температура окружающей среды, °C - относительная влажность, % |
от -45 до+60 100% при 50°С для термометров с металлической головкой , 98 % при 35°С для термометров с пластмассовой головкой | |||
|
Средний срок службы, лет |
10 |
10 |
10 |
10 |
наносится на титульные листы эксплуатационной документации типографским способом и (или) на шильдик прибора, закрепленный на головке термометра сопротивления, фотохимическим способом.
Комплектность средства измеренийТаблица 3- Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Термометр сопротивления |
в соответствии с заказом |
1шт. | |
|
Паспорт |
908.2183.00.000 ПС |
1экз. |
Для каждого термомеграсощхливления |
|
Руководство по эксплуатации |
908.2183.00.000 РЭ |
— |
1 экз. на одну партию термометров не более 25 шт., поставляемых в один адрес |
|
Свидетельство о поверке |
1экз. |
Для каждого термометра сопротивления | |
|
Одиночный комплект ЗИП | |||
|
Заглушка |
908.2623.00.002 |
2шт.* |
для ТСП(ТСМ)-1088-АС исп. B.l - В.24 для ТСП(ТСМ)-8043-АС исп. Е.5 - Е12 |
|
Заглушка |
ЮВМА754.151.004 |
2шт.* |
для ТСП(ТСМ)-1088-ОК- АСисп.Ж.1- Ж.З |
|
Прокладка |
908.2623.00.001 |
2шт. |
для ТСП(ТСМ)-1088-АС исп. B.l - В.5, В.15 - В.18, В.24 для ТСП(ТСМ)-8043-АС исп. Е.5 - Е.8 |
|
Кольцо |
ЮВМА754.175.002 |
2шт. |
для ТСП(ТСМ)-Ю88-ОК-АС исп. Ж.1- Ж.З |
|
Прокладка |
908.2687.00.003 |
2шт. |
для ТСП(ТСМ)-1088-АС исп. В.11 - В.14 |
|
Прокладка |
ЮВМА.758491.002-02 |
2шт. |
для ТСП(ТСМ)-Ю88-ОК-АС исп. Ж.2, Ж.З |
|
Кольцо |
ЮВМА.754.114.001 |
4шт. |
для ТСП(ТСМ)-8043-АС исп. Е.2, Е.4, Е.6, Е.8, Е.10, Е.12 |
|
Прокладка |
ЮВМА.711441.005 |
2шт. |
для ТСП(ТСМ)-1287-АС исп. Г.1, Г.2 (М2 0x1,5) |
|
Прокладка |
ЮВМА.711441.005-01 |
2шт. |
для ТСП(ТСМ)-1287-АС исп. Г.1, Г.2 (М22х1,5) |
|
Прокладка |
ЮВМА.711441.005-02 |
2шт. |
для ТСП(ТСМ)-1287-АС исп. Г.1. Г.2 (М27х2) |
|
Прокладка |
ЮВМА.711441.005-03 |
2шт. |
для ТСП(ТСМ)- 1287-АС исп. Г.1, Г.2 (М16х1,5) |
|
Прокладка |
908.2637.00.006-02 |
2шт. |
для ТСП(ТСМ)-1088-АС исп. В.2, В.З, В.7, В.8, В.12, В.13, В.15, В.17, В.18, В.19, |
|
В.21, В.22, В.23, В.24 | |||
|
Прокладка |
908.2193.00.001 |
2шт. |
для ТСП(ТСМ)-8043-АС исп. Е.1, Е.З, Е.5, Е.7, Е.9, Е.11 |
|
Гайка накидная |
ЮВМА.301613.001 |
2пгг. |
для ТСП(ТСМ)-Ю88-ОК-АС исп. Ж.1-Ж.З |
|
Шайба |
908.2201.00.003 |
2шт. |
для ТСП-1388-АС исп. Д.1; для ТСМ-1388-АС исп. Д.1 с d= 8мм |
|
Втулка |
908.2201.00.007 |
2шт. |
для ТСП(ТСМ)-1388-АС исп. Д.З |
Примечание
*Для термометров сопротивления с двумя ЧЭ поставляется удвоенное количество заглушек.
Поверкаосуществляется по ГОСТ 8.461-2009 "ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
Основные средства поверки:
термометры сопротивления эталонные ЭТС 100 3-го разряда в соответствии с ГОСТ 8.558-2009, регистрационный номер 19916-10;
термостат жидкостный мод.7312 , регистрационный номер 40415-09;
термостат жидкостный 7012, регистрационный номер 40415-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится на свидетельство о поверке термометра сопротивления.
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы, устанавливающие требования к термометрам сопротивления для атомных станцийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ4211-106-12150638-2009 Термометры сопротивления для атомных станций и изделия установочные для их монтажа. Технические условия
ИзготовительЗакрытое акционерное общество научно-производственная компания «Эталон»
(ЗАО НПК "Эталон")
ИНН 6143002656
Почтовый адрес: 347360, Ростовская область, г. Волгодонск, ул. Ленина, 60, а/я 1371 Юридический адрес: 347360, Ростовская область, г. Волгодонск, ул. 6-я Заводская, 25 Телефон (факс) (8639) 27-79-39, 27-79-60, 27-79-41
E-mail info@npketalon.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научно исследовательский институт метрологии им.Д.И.Менделеева" Адрес: 190005, г. Санкт- Петербург, Московский пр., д.19
Телефон (факс) (812) 251-76-01, (812) 713-01-14
Web-сайт http:/www.vniim.ru
E-mail info@vniim.ru
Аттестат аккредитации ФГУП "ВНИИМ им. Д.И.Менделеева" по проведению испытаний средств измерений в целях утверждения типа регистрационный номер RA.RU.311541 от 23 марта 2016 г.
