МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 января 2020 г.

Москва

О внесении изменений в описание типа на счетчики активной электрической энергии однофазные многотарифные СБ 102

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с           обращением АО «Энергомера» от 5 декабря 2019 г. № 6039, при

к аз ы в аю:

1. Внести изменения в описание типа на счетчики активной электрической энергии однофазные многотарифные СЕ 102, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 33820-07, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление описание типа об утверждении типа средства измерений и выдачу его заявителю.

3. Контроль за исполнением настоящего приказа оставляю за собой. *■                           Подлинник электронного документа, подписанного ЭП,

Заместитель Руководите iff

Сертификат: ODE1036E1B07EOFB80EA11690DBCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11,2019 до 06.11,2020

\_____—_____

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «30» января 2020 г. № 127

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики активной электрической энергии однофазные многотарифные CE 102

Счетчики активной электрической энергии однофазные многотарифные СЕ 102 предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учёта.

Принцип действия счетчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением и преобразованием полученного сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчётным устройством на основе микроконтроллера даёт количество активной энергии.

Счетчик также имеет в своем составе датчик тока, микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учёт активной электрической энергии по тарифным зонам суток, испытательное выходное устройство и интерфейсные выходы для подключения к системам автоматизированного учёта потребленной электрической энергии и для поверки, ЖК-дисплей для просмотра измерительной информации и не менее одной кнопки для управления режимами просмотра.

В состав счётчика, в соответствии со структурой условного обозначения, могут входить дополнительные устройства и функции: контроля вскрытия крышки зажимной колодки, интерфейсы RS-485, PLC-интерфейс, радиоинтерфейс, оптический порт, инфракрасный порт, реле сигнализации, реле управления нагрузкой и расширенный набор данных.

Зажимы для подсоединения счетчика к сети, испытательное выходное устройство, интерфейс и контакты реле сигнализации закрываются пластмассовой крышкой.

Счетчики применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, а также для передачи по линиям связи информационных данных для автоматизированных информационно-измерительных систем коммерческого учёта электроэнергии АИИС КУЭ (АСКУЭ).

Структура условного обозначения счетчиков приведена на рисунке 1.

Обозначение встроенного модуля связи в соответствии с нормативно-технической документацией на модуль, а также обозначение протокола обмена

Интерфейсы и дополнительные опции^{1 2}:

А - RS-485;

К - ТМ-выход;

О - инфракрасный порт;

J - оптический порт;

P - PLC-интерфейс;

Q - реле управления нагрузкой;

R1 - радиоинтерфейс со встроенной антенной;

R2 - радиоинтерфейс с разъемом под внешнюю антенну;

S - реле сигнализации;

V - контроль вскрытия крышки;

Z - с расширенным набором данных;

N - Внешнее питание интерфейса.

Базовый (максимальный) ток:

• 5 - 5 (60);

• 6 - 5(100) А;

8 - 10 (100);

9 - 5(80) А.

Номинальное напряжение:

4 - 230 В

Класс точности по ГОСТ 31819.21:

1 - 1;

Тип корпуса:

Счетчики обеспечивают учет:

- количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец месяца за 13 месяцев;

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец суток за 45 суток для исполнения «Z» и 37 суток для остальных исполнений;

• - действующего тарифа;

• - графика активной мощности, усреднённой на заданном интервале времени 15, 30 или 60 минут за период 62 дня (при тридцатиминутном интервале усреднения), только для исполнения «Z»;

• - максимальных значений активной мощности, усреднённой на интервале 30 минут, за текущий и 12 прошедших месяцев раздельно по действующим тарифам, только для исполнения «Z»;

• - максимальных значений активной мощности, усреднённой на интервале 30 минут за текущие и прошлые сутки, только для исполнения «Z».

Дополнительно для исполнения «Z» счётчики обеспечивают измерение с ненормированной точностью и дискретностью в одну единицу младшего разряда:

• - активной мощности, усреднённой на интервале в 1 минуту (в дальнейшем - мощности);

• - активной мощности, усреднённой на интервале за последние полчаса (в дальнейшем -мощности).

Счетчики обеспечивают индикацию:

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец месяца, за 13 месяцев, только для исполнения «Z»;

• - текущего времени и даты;

• - активной мощности, усредненной на интервале в 1 минуту, только для исполнения «Z».

Счетчики обеспечивают возможность задания следующих параметров:

• - адреса счётчика, только для исполнения «Z»;

• - абонентского номера счётчика, только для исполнения «Z»;

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время;

• - до 16 зон суточного графика тарификации;

• - до 36 графиков тарификации;

• - до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);

• - пароля для доступа по интерфейсу;

• - лимитов по потреблению энергии за месяц по каждому тарифу для срабатывания реле сигнализации, только для исполнения «Z»;

• - лимитов по мощности по каждому тарифу для срабатывания реле сигнализации, только для исполнения «Z»;

• - лимитов по суммарному потреблению энергии по всем тарифам для срабатывания реле сигнализации, только для исполнения «Z»;

Счетчики обеспечивают фиксацию не менее 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования конфигурации счётчика, а также фиксацию не менее 40 для исполнения «Z» и не менее 20 для остальных исполнений последних пропаданий фазного напряжения.

Обмен информацией с внешними устройствами обработки данных осуществляется через инфракрасный порт, оптический порт, интерфейс RS-485, радиоинтерфейс, PLC-интерфейс с помощью технологической программы для опроса и программирования счётчиков.

Фотографии внешнего вида счетчиков, с указанием места нанесения знака поверки, схемы пломбировки от несанкционированного доступа, приведены на рисунках 2 - 6.

ЭНЕРГОМЕРА®/ С Е 10 2

230V

50Hz

5-БОА

Г0СТ31818.11-2012 ГОСТ31819.21-2012

2015

№ 0603571005488793

РОССИЯ

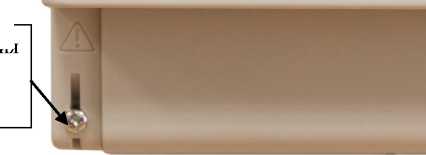

Место пломбирования электро снабжающей организации

Место нанесения Знака поверки

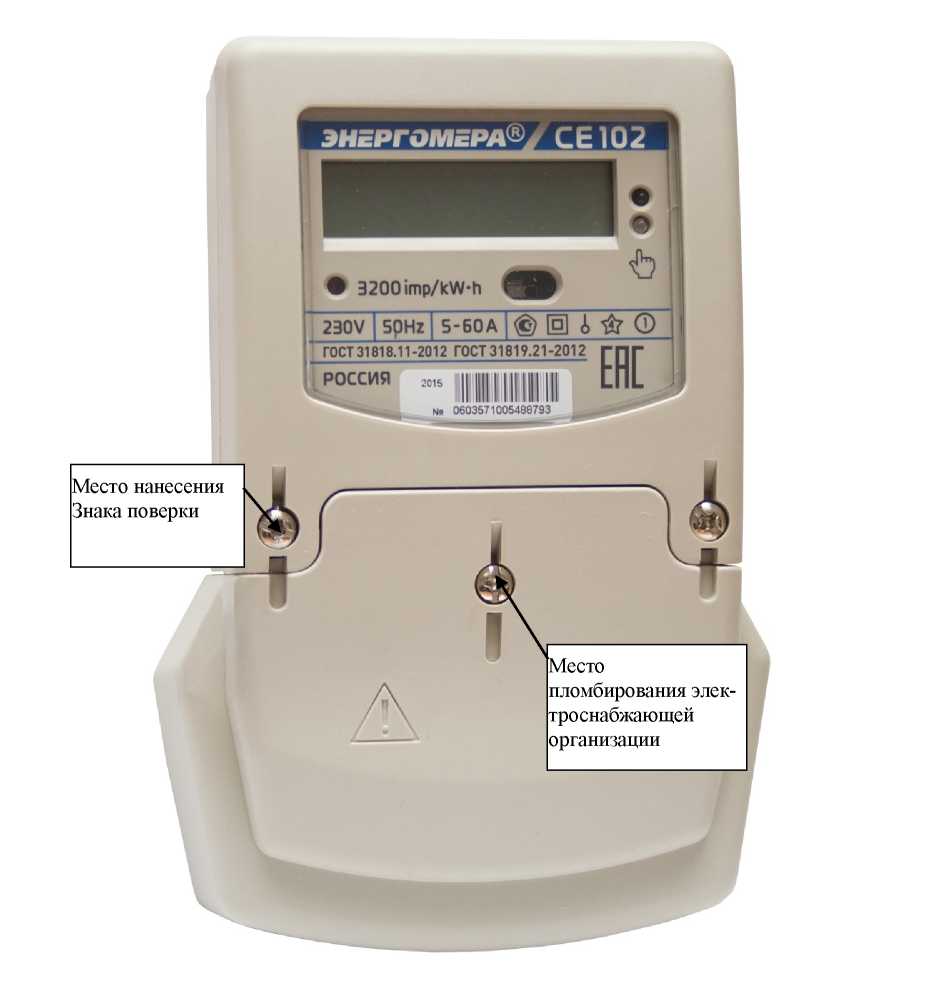

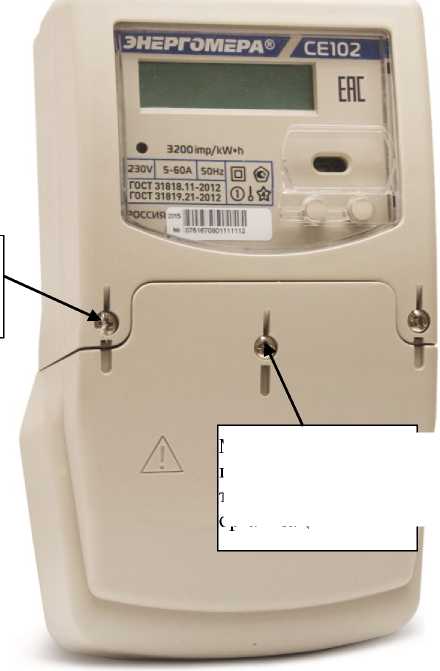

Рисунок 2 -Внешний вид счетчика CE 102 S6

Место нанесения Знака поверки

Рисунок 3 - Внешний вид счетчика CE 102 R5

Место нанесения Знака поверки

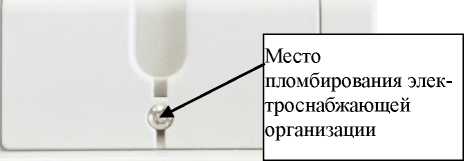

Место пломбирования электроснабжающей организации

Место пломбирования электро снабжающей организации

a^nnimn/twb         ГОСТ 31818.11-2012

• 3200imp/kW h d   ГОСТ 31819.21-2012

Место нанесения Знака поверки

Место пломбирования электро снабжающей организации

Рисунок 5 - Внешний вид счутчика CE 102 R8

I

Рисунок 6 - Внешний вид счетчика СЕ102 R5.1

Структура программного обеспечения (ПО) счетчика разделена на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние ПО на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 2. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Идентификационные данные ПО счетчиков указаны в таблице 1а и 1б.

Таблица 1а

Таблица 1б

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Метрологические и технические характеристики

Общие метрологические и технические характеристики счетчиков приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность счетчика приведена в таблице 4.

Таблица 4 - Комплектность

По требованию организаций, производящих поверку, регулировку и ремонт счетчиков, дополнительно высылаются руководство по среднему ремонту, каталог деталей и программное обеспечение «Программа администрирования устройств» для опроса и программирования счетчиков.

Поверка

осуществляется по документу ИНЕС.411152.090 Д1 «Счетчики активной электрической энергии однофазные многотарифные СЕ 102. Методика поверки с изм. № 2», утвержденному ФГУП «ВНИИМС» 26.02.2018г.

Основные средства поверки: установка для поверки счетчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-ХХ-Р0 (регистрационный номер в Федеральном информационном фонде 25472-10);

секундомер СО спр-2б (регистрационный номер в Федеральном информационном фонде 44154-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на навесную металлическую или пластиковую пломбу счетчиков. Знак поверки в виде оттиска наносится в формуляр или в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к счётчикам активной электрической энергии однофазным многотарифным СЕ 102

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ТУ 4228-066-22136119-2007 Счетчики активной электрической энергии однофазные многотарифные СЕ 102. Технические условия

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера») ИНН 2635133470

Юридический адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415, офис 294 Телефон: 8 (8652) 35-67-45

Телефон / факс: 8 (8652) 56-44-17

E-mail: concern@energomera.ru

Web-сайт: http://www.energomera.ru

Испытательные центры

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа 30004-13 от 29.03.2018 г.

В части вносимых изменений

ФБУ «Ставропольский ЦСМ»

Адрес: 355035, г. Ставрополь, ул. Доваторцев, д.7А

Телефон: 8 (8652) 35-76-19

E-mail: ispcentrcsm@gmail.ru

Аттестат аккредитации ФБУ «Ставропольский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311537 от 19.02.2016 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

«30» января 2020 г.

¹

R5, R8 - для установку на рейку;

S6, S7 - для установки на щиток;

R5.1 - для установки на рейку или щиток

Примечание: цифра указывает номер конструктивного исполнения корпуса.

Рисунок 1 - Структура условного обозначения счётчиков

²

- перечень литер обозначающих дополнительные опции может быть расширен производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

Счетчики ведут учет электрической энергии по действующим тарифам (до 8 для исполнений счётчиков, в условном обозначении которых присутствует символ «Z» (далее - счётчики исполнения «Z»), или до 4 для счётчиков других исполнений) в соответствии с месячными программами смены тарифных зон (количество месячных программ - 12, количество тарифных зон в сутках - 16, количество тарифных графиков - 36). Месячная программа может содержать суточные графики тарификации рабочих, субботних и воскресных дней. Счётчик может содержать дополнительно суточный график тарификации исключительных (особых) дней. Количество исключительных дней не менее 32. Для исключительных дней могут быть заданы признаки рабочей, субботней, воскресной или исключительной (особой) тарифной программы.
