Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «7» сентября 2018 г. № 1916

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые USM-GT-400

Счетчики газа ультразвуковые USM-GT-400 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, пропана, бутана и других газов при рабочих условиях.

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.

Конструктивно стандартная модель счетчика состоит из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее - вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.

УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.

Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.

Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).

В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации.

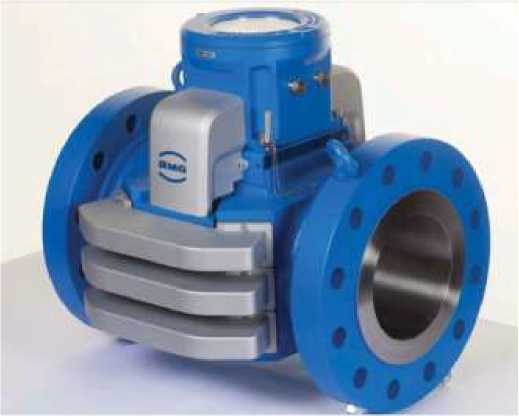

Рисунок 1 - Внешний вид счетчика (в стандартной модификации).

Схема установки пломб от несанкционированного доступа, в целях предотвращения доступа к узлам регулировки, представлена на рисунках 2, 3 и 4.

Размер DNBO {3D) с глухи Мм резьбовыми отверстиями

ПлонСироаеннай прордлскп I винт на обоих кожухах

Рисунок 2 - Схема пломбирования для модели с DN 80.

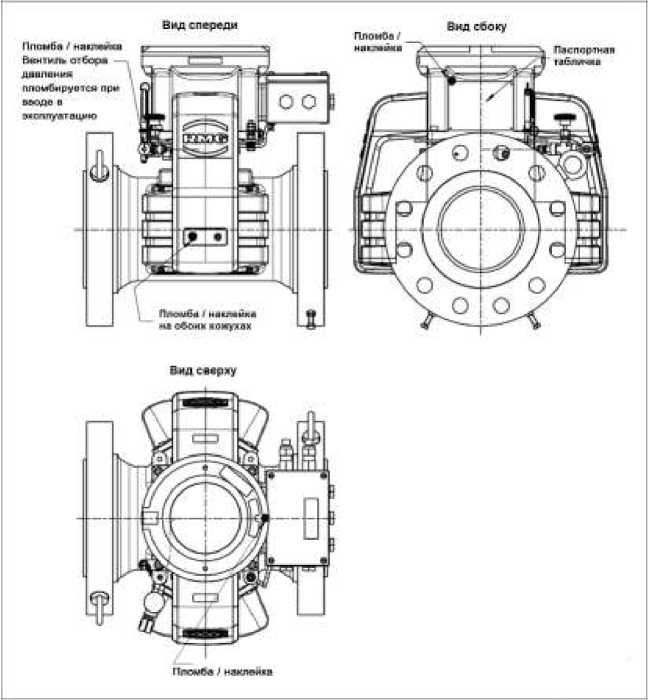

Рисунок 3 - Схема пломбирования для моделей с DN 100 - 150.

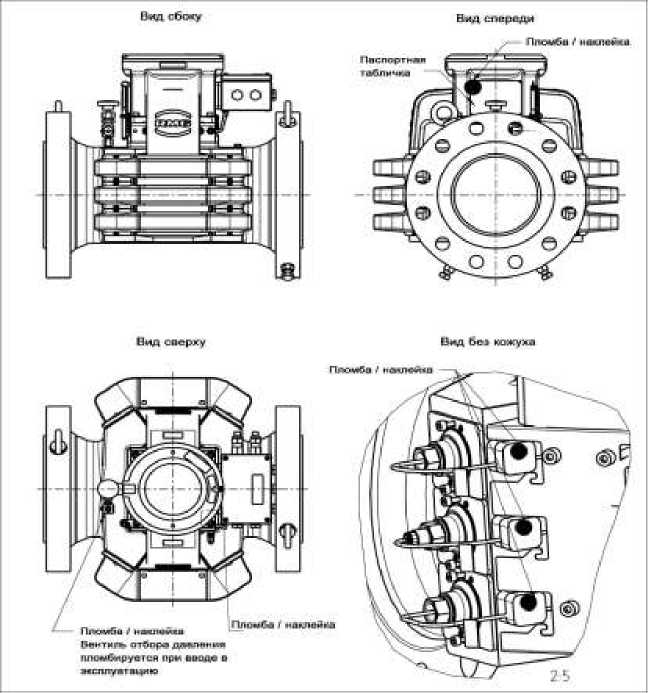

Рисунок 4 - Схема пломбирования для моделей c DN 200 - 1000.

Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика.

ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика.

RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.

Таблица 2 - Метрологические и технические характеристики

Счетчики газа ультразвуковые USM-GT-400 соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат соответствия № ТС BY/112 02.01.103 00278, серия BY № 0052738.

Знак утверждения типа наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.

Таблица 3 - Комплектность

Поверка осуществляется по документу МП 0336-13-2015 «Инструкция. ГСИ. Счетчики газа ультразвуковые USM-GT-400. Методика поверки», утвержденному ФГУП «ВНИИР» 30 сентября 2015 г.

Основные средства поверки:

• -     частотомер Ч3-63 (регистрационный № 9084-83), диапазон измеряемых частот от 0,01 Гц до 20 МГц;

• -    термометр сопротивления типа ТСП (регистрационный № 33565-06), пределы измерений от минус 40 до плюс 80 °C, предел допускаемой погрешности 0,1%;

• -    манометр МО (регистрационный № 5768-67), верхний предел измерений 30 МПа, класс точности 0,16;

• -    термометр технический стеклянный ТТ (регистрационный № 276-12), диапазон измерений от минус 35 до плюс 50 °С, цена деления 0,1 °С;

• -    барометр-анероид БАММ-1 (регистрационный № 5738-76), диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па;

• -    гигрометр психрометрический ВИТ-1 (регистрационный № 42453-09), диапазон измерений относительной влажности от 30 % до 80 %, цена деления термометров 0,5 °С;

• -     установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ± 0,23 % (или средним квадратическим отклонением результатов измерений не более 0,05 % при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);

• -     установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, НСП 0,04 %, СКО 0,05 % (при 11 независимых измерениях);

• -    калибратор многофункциональный ASC 300-R (регистрационный № 25895-09 ), генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ± (0,015 % от показания ± 2 мкА), имитация сигналов от термометров сопротивления Pt100 в диапазоне от минус 200 до плюс 300 °С, абсолютная погрешность ± 0,03 °С;

• -     сертифицированное программное обеспечение для расчета скорости звука.

Допускается применением аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или паспорт.

приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

Техническая документация фирмы «RMG Messtechnik GmbH», Германия

Фирма «RMG Messtechnik GmbH», Германия

Адрес: Otto-Hahn Strasse, 5, 35510 Butzbach Тел.: +49 (0)6033 897 134

Факс: +49 (0)6033 897 191

Web-сайт: www.rmg.com

Общество с ограниченной ответственностью «РМГ РУС» (ООО «РМГ РУС») ИНН 7751032954

Адрес: 142784, г. Москва, п. Московский, Киевское шоссе 22-й км, Бизнес-парк. «Румянцево», домовладение 4, стр. 4, блок Д, офис 404

Тел./факс: +7 (495) 230-84-83, 662-14-18

E-mail: info@rmg-rus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел.: (843) 272-70-62

Факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
