№1422 от 06.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 33701
О переоформлении свидетельства об утверждении типа средства измерений № 53988/1 "Уровнемеры микроволновые Левелтач М" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1422 от 06.07.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ6 июля 2018 г. № 1422
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 53988/1 «Уровнемеры микроволновые Левелтач М» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Теплоприбор-Сенсор» от 21 мая 2018 г. № 31-СВП-029 и № 34-СВП-030 приказываю:
-
1. Внести изменения в описание типа на уровнемеры микроволновые Левелтач М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56383-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить поверку по документу МП 208-021 -2018 «ГСП. Уровнемеры микроволновые Левелтач М. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.03.2018 и распространить действие документа на уровнемеры микроволновые Левелтач М, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 53988/1 «Уровнемеры микроволновые Левелтач М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56383-14, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой
Заместитель Руководителя
С.С.Голубев
(-------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1O36ECDC011E78ODAEOO71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
\____—____
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «06» июля 2018 г. №1422
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры микроволновые Левелтач М
Назначение средства измеренийУровнемеры микроволновые Левелтач М (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих сред, с последующим преобразованием измеренной величины в выходной токовый и (или) цифровой сигнал.
Описание средства измеренийПринцип действия основан на методе импульсной рефлектометрии с временным разрешением. Электромагнитные импульсы передаются по волноводу, погруженному в измеряемую среду. При достижении импульсом поверхности измеряемой среды, имеющей более высокую диэлектрическую проницаемость, чем у воздуха (Sr=1), излученный сигнал отражается от поверхности вещества и возвращается по волноводу в приемник уровнемера.
Уровнемер замеряет время задержки отраженных импульсов относительно излученных и вычисляет уровень. Измеренные данные передаются в систему верхнего уровня по интерфейсам от 4 до 20 мА с коммуникацией по протоколу HART.
Уровнемеры состоят из:
-
- корпуса, в котором расположен электронный блок с дисплеем (без дисплея);
-
- присоединительного штуцера (фланца);
-
- волновода, который может быть стержневым, двойным стержневым, тросовым, двойным тросовым, коаксиальным. Для защиты от агрессивных сред возможно нанесение защитных покрытий на волновод.
Уровнемеры выпускаются в следующих модификациях:
-
- общепромышленной (без взрывозащиты);
-
- взрывозащищенной с видом взрывозащиты: «взрывонепроницаемая оболочка» или «взрывонепроницаемая оболочка и искробезопасная электрическая цепь».
Общий вид уровнемеров микроволновых Левелтач М представлен на рисунке 1

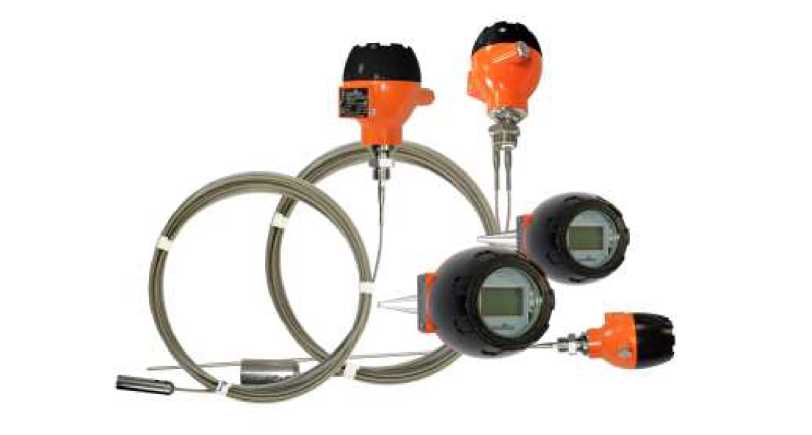

Рисунок 1 - Общий вид уровнемеров микроволновых Левелтач М
Защита от вскрытия электронного блока уровнемера обеспечивается путем наклеивания разрушающейся наклейки завода-изготовителя на место стыка крышки, закрывающей доступ к платам и корпусом, в котором они расположены. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения наклейки завода-изготовителя представлены на рисунке 2.

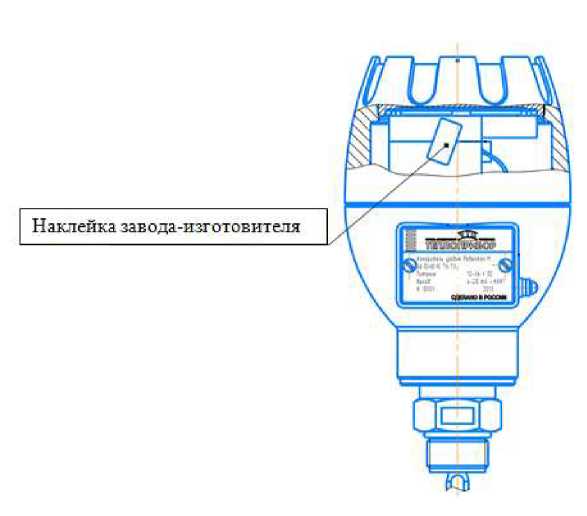

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения наклейки завода-изготовителя
Программное обеспечениеВ уровнемерах обеспечивается возможность идентификации программного обеспечения (ПО) на дисплее уровнемера в момент подключения питания.
Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемым во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (производится самодиагностика без отображения контрольной суммы на дисплее).
Защита внутреннего программного обеспечения от изменения обеспечивается на этапе программирования микропроцессора: после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики уровнемера, хранятся в перепрограммируемой памяти микросхемы, защищённой от несанкционированного изменения программно - вход в режим калибровки защищен паролем. Несанкционированное изменение настроек уровнемера защищено паролем.
Программа верхнего уровня «Конфигуратор», работающая в комплекте с уровнемером, предназначена для проверки работоспособности прибора при соединении с компьютером по HART-модему и может показывать и/или изменять настройки для работы с конкретным резервуаром: время/ дату/ год и т.п. и показывать результаты измерений. ПО верхнего уровня не производит изменений или математической обработки и коррекции результатов измерений, произведенных уровнемером.
Идентификационные данные прибора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TDR Level Meter |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
нет доступа для отображения |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий», который обеспечивается в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Длина измерительной части волновода, м |
до 24* |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня при длине измерительной части до 10 м, мм
|
±5; (±3)** ±20 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня при длине измерительной части волновода свыше 10 и до 24 м, выраженной по отношению к длине измерительной части, %
|
±0,1; (±0,05)** ±0,2 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, мм |
±0,4 |
|
Нормальные условия измерений
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
* - указанное значение является максимальным и зависит от конструкции волновода ** - по специальному заказу
sr - диэлектрическая проницаемость среды
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Температура окружающей среды, °С:
|
от -40 до +60 от -20 до +60 от -60 до +60 |
|
Температура измеряемой среды, °С |
от -50 до +400 |
|
Давление измеряемой среды, МПа |
от минус 0,1 до 42 |
|
Напряжение питания постоянного тока, В:
|
от 18,5 до 35 от 18,5 до 28 |
|
Выходной сигнал |
Постоянный ток от 4 до 20 мА + HART-сигнал; Постоянный ток от 4 до 20 мА + HART-сигнал и дисплей |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Вибропрочность по ГОСТ Р 52931-2008 |
N2 |
|
Масса корпуса уровнемера (без учета фланца и волновода), кг, не более |
7,2 |
|
Средний срок службы, лет, не менее |
10 |
Продолжение таблицы 3
|
1 |
2 |
|
Маркировка взрывозащиты:
|
1Ex d IIC T6 Gb, Ex tb IIIC T150 100°C Db 1Ex d [ia Ga] IIC T6 Gb, Ex tb [ia Da] IIIC T150 100°C Db |
наносят на маркировочную табличку уровнемера методом лазерной гравировки и на титульный лист эксплуатационной документации типографским методом.
Комплектность средства измеренийТаблица 4
|
Наименование |
Обозначение |
Количество |
|
Уровнемер микроволновый Левелтач M |
Левелтач M |
1 шт. |
|
Руководство по эксплуатации |
2.834.002 РЭ |
1 экз. |
|
Паспорт |
2.834.002 ПС |
1 экз. |
|
Руководство по программированию |
2.834.000 Д |
1экз. |
|
Диск с пакетом программ |
50006.612.006-00.1 |
1 шт. |
|
Обоснование безопасности (копия) |
4214-081-00226253-2017 ОБ |
1 экз.* |
|
Методика поверки |
МП 208-021-2018 |
1 экз.* |
|
Протокол испытания узла герметизации |
- |
1 экз.* |
|
Прочностной расчет узла герметизации |
- |
1 экз.* |
|
Упаковка |
- |
1 шт. |
* - предоставляется в соответствии с заказом
Поверка осуществляется по документу МП 208-021-2018 «ГСИ. Уровнемеры микроволновые Левелтач М. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.03.2018 г.
Основные средства поверки:
-
- эталонные установки уровнемерные 2-го разряда по ГОСТ 8.477-82 с непосредственным изменением уровня жидкости или имитатором уровня с диапазоном измерений равным диапазону поверяемого уровнемера и пределами допустимой погрешности в соотношении не хуже 1:3 к поверяемому уровнемеру;
-
- эталонная измерительная лента с грузом 2-го разряда по ГОСТ Р 8.763-2011 с диапазоном измерений уровня от 0,001 до 24 м, доверительная абсолютная погрешность при доверительной вероятности 0,99 от (0,2+0,5L) до (2+2L) мкм, где L - число полных и неполных метров;
-
- дальномер лазерный Leica DISTO D8 (регистрационный номер 41142-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке уровнемера.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым Левелтач МГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний»
ТУ 4214-081-00226253-2013 «Уровнемеры микроволновые Левелтач М и уровнемеры магнитострикционные Левелтач F. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Теплоприбор-Сенсор»
(ООО «Теплоприбор-Сенсор»)
ИНН 7450031562
Адрес: 454047, г. Челябинск, ул. 2-я Павелецкая, д. 36
Телефон: +7(351) 725-75-00, Факс: +7(351) 725-89-59
E-mail: sales@tpchel.ru
Web-сайт: www.tpchel.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/Факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
