УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2022 г. № 1466

Лист № 1 Регистрационный № 79423-20 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты мер флуоресценции КМФ-ВМ

Назначение средства измерений

Комплекты мер флуоресценции КМФ-ВМ (далее - комплекты мер) предназначены для воспроизведения и передачи значений интенсивности флуоресценции, выраженных в относительных единицах флуоресценции (далее - ОЕФ) при поверке (калибровке) флуориметров, спектрофлуориметров, флуориметрических анализаторов, ПЦР-анализаторов и других люминесцентных приборов.

Описание средства измерений

Принцип действия комплектов мер основан на поглощении энергии возбуждения и её излучении на другой длине волны.

Комплекты мер флуоресценции КМФ-ВМ состоят из семи герметичных ампул с с растворами флуоресцирующего компонента различной концентрации.

Маркировка меры нанесена в виде наклейки на корпус ампулы с номером комплекта и номером меры. Меры помещаются в футляр, устройство которого предохраняет их от ударов и воздействия света. Маркировка с номером комплекта размещена на боковой стенке футляра.

Общий вид комплекта мер представлен на рисунке 1.

Пломбирование комплекта мер не предусмотрено.

Приказ Росстандарта №1466 от 17.06.2022, https://oei-analitika.ru

Комплект мер флуоресценции КМФ-ВМ

Заводской номер:0001

' К М ф-1

' ■‘•вч-? ь25Ра Mg

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВА ТЕЛЬСКИЙ ИНСТИТУТ ОПТИКО-ФИЗИЧЕСКИХ ИЗМЕРЕНИЙ

(ФГУП «ВНИИОФИ»)

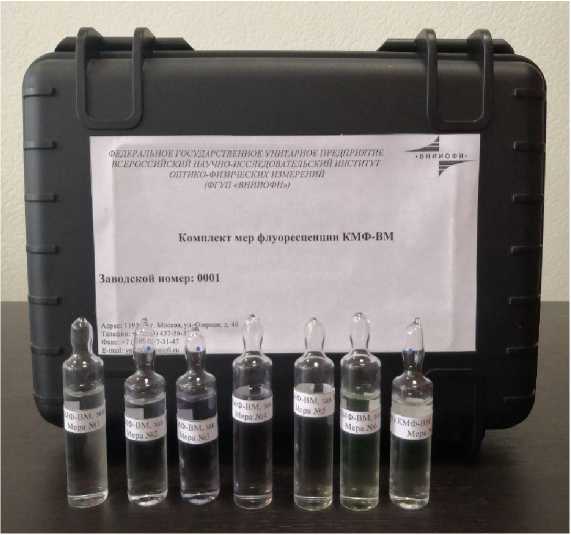

Рисунок 1 - Общий вид комплекта мер с указанием мест нанесения маркировки

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений интенсивности флуоресценции*, ОЕФ: на длине волны эмиссии 450 нм при длине волны возбуждения 365 нм при температуре мер 22 °С

- мера № 1

от 10 до 150

- мера № 2

от 150 до 250

- мера № 3

от 250 до 400

- мера № 4

от 300 до 450

- мера № 5

от 400 до 550

- мера № 6

от 450 до 600

- мера № 7

от 500 до 650

на длине волны эмиссии 450 нм при длине волны возбуждения 370 нм при температуре мер 37 °С

- мера № 1

от 10 до 100

- мера № 2

от 100 до 200

- мера № 3

от 150 до 300

- мера № 4

от 200 до 350

- мера № 5

от 250 до 400

Продолжение Таблицы 1

Наименование характеристики

Значение

  • - мера № 6

  • - мера № 7

от 300 до 450 от 350 до 500

Пределы допускаемой относительной погрешности измерений интенсивности флуоресценции, %

± 3

* Действительные значения интенсивности флуоресценции определяются в процессе поверки комплекта для конкретного раствора при длинах волн возбуждения и эмиссии, а также температуре, оговоренных заказчиком

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Ширина полосы эмиссии относительно центральной длины

±15

волны, нм

Объемом меры, см3, не менее

4

Габаритные размеры, мм, не более:

— диаметр ампулы из набора мер

20

— футляр с набором мер

- высота

110

- ширина

220

- длина

280

Масса, г, не более:

— одной меры

20

— футляр с набором мер

500

Условия эксплуатации:

— температура окружающей среды, °С

от +15 до +25

— относительная влажность воздуха, %, не более

80

— атмосферное давление, кПа

от 94 до 106

Срок службы, лет

1

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплект мер флуоресценции КМФ-ВМ

-

1 шт.

Футляр

-

1 шт.

Приспособление для вскрытия ампул

-

1 шт.

Руководство по эксплуатации

КВФШ.414924.003РЭ

1 экз.

Паспорт

КВФШ. 414924.003ПС

1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации КВФШ.414924.003 РЭ «Комплекты мер флуоресценции КМФ-БМ» п. 5.

Нормативные и технические документы, устанавливающие требования к комплекту мер флуоресценции КМФ-ВМ

Приказ Федерального агентства по техническому регулированию и метрологии № 3455 от 30.12.2019 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации, а также флуоресценции компонентов в жидких и твердых веществах и материалах на основе спектральных методов

КВФШ.414924.003ТУ Комплекты мер флуоресценции КМФ-ВМ. Технические условия

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2022 г. № 1466

Лист № 1 Регистрационный № 61791-15 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры-вычислители расхода газа FLOW-X

Назначение средства измерений

Контроллеры-вычислители расхода газа FLOW-X предназначены для преобразования измерительных сигналов и вычисления количества тепловой энергии, объемного расхода, объема, массового расхода различных газов, приведенных к стандартным условиям, по результатам измерений расхода с помощью ультразвуковых расходомеров FLOWSIC и других преобразователей расхода, а также давления, разности давлений, температуры, плотности и т.д.

Описание средства измерений

Принцип метода измерений заключается в измерении сигналов и приеме данных, поступающих от первичных измерительных преобразователей (преобразователей расхода, температуры, давления), их обработке и преобразовании в значения физических величин и вычисления расхода и объема газа, регистрации данных.

FLOW-X выполняет функции аналитического контроллера при совместном использовании с потоковым газовым хроматографом, осуществляя обработку и контроль полученных физико-химических свойств газа. Может быть использован для поверки преобразователей расхода на поверочных установках различного типа.

Контроллеры-вычислители выпускаются в модульной концепции в следующих модификациях: FLOW-X/S, FLOW-X/P, FLOW-X/R. В основе любой модификации отдельные вычислительные модули FLOW-X/M (Рис.1). Вычислительный модуль оснащен 4х строчным LCD дисплеем для локального отображения и управления измеренными и рассчитанными данными. Вычислительные модули устанавливаются в различные монтажноинтерфейсные панели (корпуса) в зависимости от модификации вычислителя.

Приказ Росстандарта №1466 от 17.06.2022, https://oei-analitika.ru

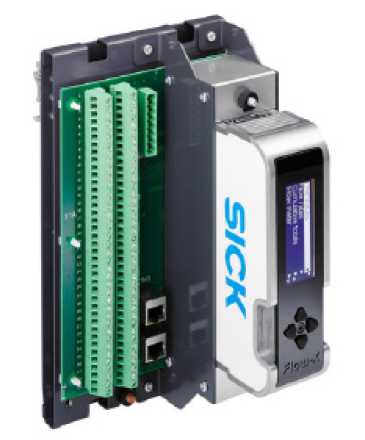

Рисунок 1 - Вычислительный модуль FLOW-X/M

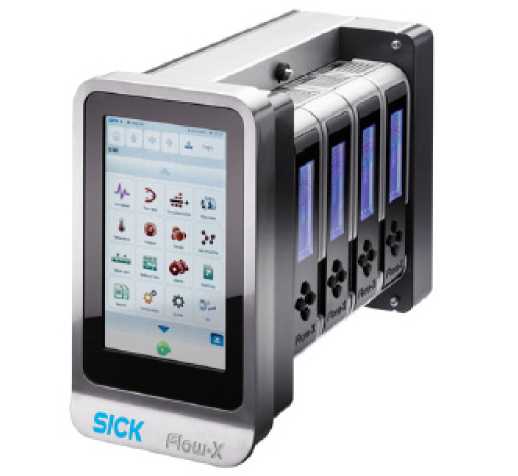

Многопоточная модификация вычислителя FLOW-X/P реализована в корпусе, который может содержать до 4-х вычислительных модулей FLOW-X/M, оснащен 7-ми дюймовым сенсорным дисплеем. Корпус оснащен 3-мя последовательными и 2-мя Ethernet интерфейсами. FLOW-X/P встраивается в шкаф управления и может быть установлен как в вертикальном, так и в горизонтальном положении. Полевые подключения осуществляется с помощью 37 пиновых и 9 пиновых D-sub коннекторов, расположенных на задней стенке корпуса.

Приказ Росстандарта №1466 от 17.06.2022, https://oei-analitika.ru

Рисунок 2 - Многопоточный вычислитель FLOW-X/P

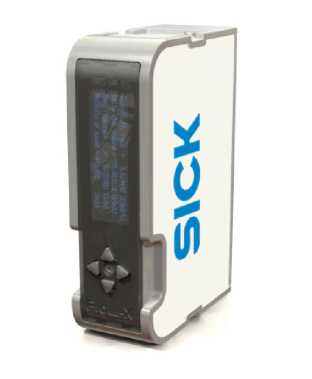

Модификация FLOW-X/S реализована в панели монтируемой на DIN-рейку, с открытыми клеммами для полевых подключений. FLOW-X/S оснащен двойным Ethernet интерфейсом со встроенным web-сервером, подключаемым через RJ45 коннекторы. Вычислитель может быть смонтирован тремя способами: вертикально на DIN-рейку, горизонтально на DIN-рейку или крепиться непосредственно к стене.

Приказ Росстандарта №1466 от 17.06.2022, https://oei-analitika.ru

Рисунок 3 - Вычислитель FLOW-X/S

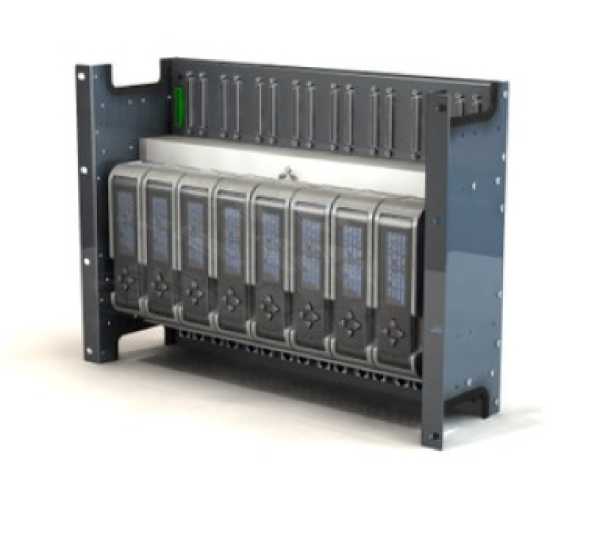

Многопоточная модификация вычислителя FLOW-X/R реализована в корпусе, который монтируется в 19” стойку и может содержать до 8-ми вычислительных модулей FLOW-X/M. Для каждого вычислительного модуля в корпусе вычислителя FLOW-X/R предусмотрен подвод питания, два 37 пиновых D-sub коннектора и два Ethernet интерфейса.

Приказ Росстандарта №1466 от 17.06.2022, https://oei-analitika.ru

Рисунок - 4 Многопоточный вычислитель FLOW-X/R

Принцип действия вычислителей основан на измерении и преобразовании сигналов измерительных преобразователей в информацию о параметрах измеряемых сред с последующим вычислением и представлением информации на дисплее вычислителя, персонального компьютера. Вычислительные функции:

  • -  вычисление теплофизических свойств природного газа в соответствии с ГОСТ 30319

2015, ГОСТ 31369-2008, ГОСТ Р 8.662-2009.

  • - вычисление скорости звука в соответствии с AGA10

  • -  вычисление физико-химических показателей (плотности, фактора сжимаемости) сухих и влажных многокомпонентных газовых смесей переменного состава в соответствии с ГСССД МР 113-03;

  • -  приведение объемного расхода природного газа в рабочих условиях, измеренного турбинными, ультразвуковыми, вихревыми и другими объемными расходомерами в объемный расход и объем газа при стандартных условиях в соответствии с ГОСТ 8.611-2013, ГОСТ Р 8.740-2011, СТО Газпром 5.2

  • -  проведение порогового контроля и обработки (усреднение и нормировка) результатов анализа компонентного состава природного газа, передаваемых от потоковых хроматографов для расчета физико-химических показателей.

Входные сигналы поступают в вычислители через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, Modbus и другие). По полученным сигналам вычислитель, с помощью заложенного в нем программного обеспечения, производит вычисления параметров необходимых для учета и управления.

Дополнительно, встроенный Web-Server позволяет осуществлять контроль и диагностику вычислителя и подключенного оборудования при помощи персонального компьютера с установленным браузером.

Вычислители имеют интерфейсы связи RS232/RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.

Вычислители позволяют осуществлять:

  • - вычисление расхода, массы, энергии по нескольким измерительным линиям индивидуально и по группам измерительных линий в любой комбинации поддерживаемых сред, расходомеров и преобразователей расхода;

  • - балансирование потоков по линиям и управление общей пропускной способностью узла учета;

  • - управление пробоотборным устройством;

  • - проведение поверочных операций с: однонаправленными, двунаправленными, компакт-пруверами, эталонными преобразователями расхода;

  • - управление дозированием и загрузкой продукта;

  • - архивирование измеренных и вычисленных параметров в архивы и протоколы, настраиваемые при конфигурировании;

  • -  ведение журналов событий и аварий;

  • -  сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при срабатывании внутренних систем самодиагностики;

  • - печать данных на подключенный принтер;

  • - многоканальное ПИД-регулирование и реализацию иных алгоритмов, заданных оператором;

  • - управление и обмен данными с подчиненными устройствами по цифровым каналам связи (например, газовый хроматограф, ультразвуковые расходомеры, массовые расходомеры и другие);

  • - передачу информации в системы более высокого уровня по имеющимся интерфейсам связи;

  • - вывод сигналов предупреждений и формирование отчетов системы контроля метрологических характеристик узла учета, оборудованного модификациями счетчика FLOWSIC600/FLOWSIC600-XT: 2plex, Quatro и другими, в которых реализовано дублирование измерений или дополнительная контрольная измерительная система;

  • - подключение двух хроматографов, датчиков давлений и температуры и автоматическое переключение на дублирующее СИ, при поломке основного.

    Приказ Росстандарта №1466 от 17.06.2022, https://oei-analitika.ru

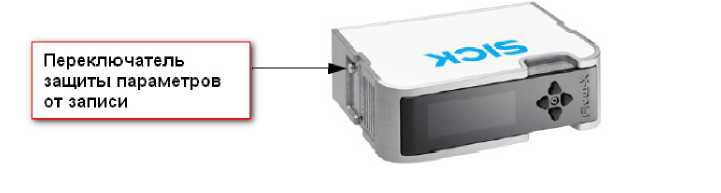

Рисунок 5а - Переключатель защиты параметров от записи.

Приказ Росстандарта №1466 от 17.06.2022, https://oei-analitika.ru

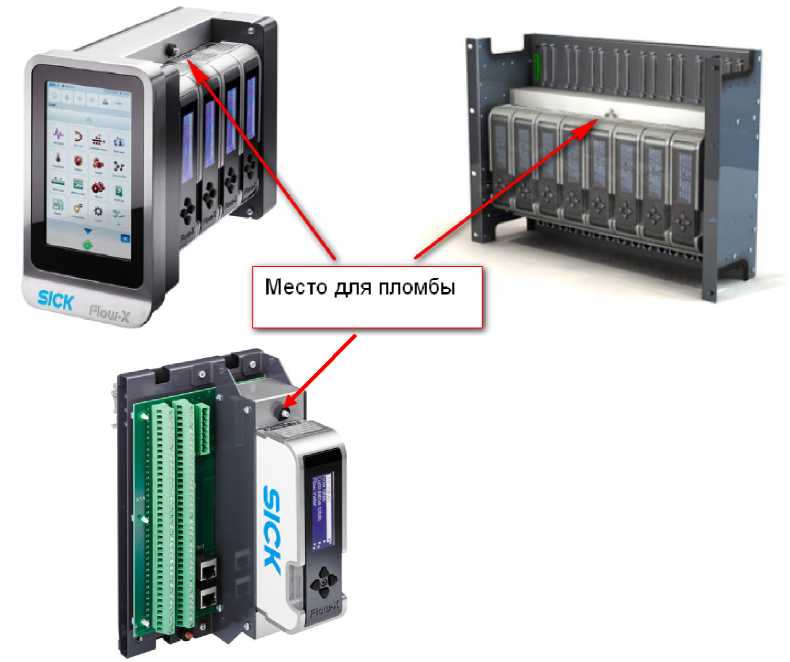

Рисунок 5б - Место опломбирования.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

Внутреннее программное обеспечение (Firmware)

Номер версии ПО

2.0.0.ХХХХ

2.1.2.ХХХХ

2.1.3.ХХХХ

  • 3.1.1. ХХХХ

  • 3.1.2. ХХХХ

Цифровой идентификатор

1K)(CRC32)

5AE0B764

6CDF1740

F1A5B851

C1F045E3

Номер версии ПО

3.2.0.ХХХХ

3.2.1.ХХХХ

3.2.3.ХХХХ

Цифровой идентификатор

1K)(CRC32)

1FFCB2B5

Примечание: Допускается обновление ПО на версии, утвержденные в ходе испытаний в целях утверждения типа СИ, при согласовании действий с заводом изготовителем и эксплуатирующей организацией.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий. Дополнительно с вычислителем поставляется конфигурационное программное обеспечение «Flow Xpress» предназначенное для настройки, диагностики, проверки технического состояния вычислителя. «Flow Xpress» находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять. Все изменения конфигурируемых параметров или архивов автоматически протоколируются вычислителем. Дополнительное влияние ПО на метрологические характеристики контроллеров-вычислителей не оказывает.

Метрологические и технические характеристики

Таблица 2 -Входные/Выходные сигналы вычислительного модуля FLOW-X/M

Тип Входных/Выходных сигналов

Кол-во

Описание

Аналоговый вход

6 [1]

Аналоговый вход для датчиков давления и температуры, типы входных данных:

  • - от 0 до 20 мА или от 4 до 20 мА,

  • - от 0 до 5 В; или от 1 до 5 В

HART протокол

4 [1]

Максимально 4 контура для опроса HART датчиков (multidrop подключение) или опрос 4 HART датчиков (Single подключение)

Входной канал температуры, PRT/RTD

2

от -220 до +220 4-х проводное подключение с использованием термометра сопротивления 100 Ом

Импульсный вход

1 [2]

Высокочастотный импульсный вход от 0 до 10 кГц или сдвоенный импульсный вход от 0 до 5 кГц

Импульсный выход

4 [2]

Открытый коллектор, максимально 100 Гц

Плотность

4 [2]

Ввод периода от 100 до 5000 мс, разрешение не более 1 нс

Статусный вход

16 [2]

Цифровой статусный вход или вход с прувера

Статусный выход

16 [2]

Цифровые выходы для Реле и т.д. (0,5 А DC). 100 мА при 24 DC

Детектор положения сферы/поршня Sphere detector

4 [2]

Поддерживает многоточечную конфигурацию детекторов, задержка при обновлении 0,5мс

Аналоговый выход

4

Аналоговый выход для управления потоком, регулятором давления, от 4 до 20 мА

Импульсный выход Prover outputs

1 [2]

Импульсный выход для прувера. Импульс представляет скорректированный импульсный сигнал

Последовательный порт

2

RS232/422/RS485. Последовательное соединение для подключения ультразвукового счетчика газа принтера и т.д.

Ethernet

2

RJ45 Ethernet интерфейс, TCP/IP

Примечания:

  • [1] Максимальное количество аналоговых входов и входов с HART протоколом - 6

  • [2] Максимальное количество цифровых Входных/Выходных сигналов - 16

Таблица 3 - Пределы допускаемой погрешности

Приведенной, при измерении аналоговых сигналов: напряжения, % силы тока, %

0,008

0,04

Приведенной, при воспроизведении аналоговых сигналов силы тока, %

0,08

Относительной, при измерении частоты, %

0,1

Абсолютной, при измерении импульсных сигналов

без потери импульсов1

Абсолютной, при измерении температуры для входа PRT/RTD:

- в диапазоне от 0 до +50°С, °С

0,05

- в диапазоне от -220 до +220°С, °С

0,5

Относительной, при измерении времени, %

0,01

Относительной, при вычислении объема, расхода, массы, %

0,01

Примечание: 1 Кроме импульсов старт-стоп

Таблица 4 - Технические характеристики FLOW-X

Наименование характеристики

Значение

Диапазон температур окружающей среды, °С

от +5 до +55

Температура хранения, °С

от -20 до +70

Максимальная относительная влажность окружающей среды, %

95

Атмосферное давление, кПа

От 84 до 106,7

Напряжение питания постоянного тока, В

24±10%

Средний срок службы, лет, не менее

15

Потребляемая мощность, не более, Вт Вычислительного модуля FLOW-X/M

20

Монтажно-интерфейсной панели FLOW-X/P0 (без модулей)

20

Вычислительного модуля FLOW-X/S

20

Масса, кг, не более

Вычислительного модуля FLOW-X/M

0,8

Монтажно-интерфейсной панели FLOW-X/P (без модулей)

3,6

Монтажно-интерфейсной панели FLOW-X/S(без модуля)

1,6

Монтажно-интерфейсной панели FLOW-X/R (без модуля)

5,6

Габаритные размеры, мм, не более

модификации FLOW-X/M (Ш*В*Д)

50,5x170x120

модификации FLOW-X/P (Ш*ВхД)

150x240x340

модификации FLOW-X/S (ш*В*д)

142x250x164

модификации FLOW-X/R (Ш*ВхД)

482x355x135

Знак утверждения типа

Наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на заднюю панель вычислителя рядом с главным шильдиком в виде наклейки.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Количество

Примечание

Контроллер-вычислитель расхода FLOW-X

1

Руководство по эксплуатации

1

Цифровая копия

Программное обеспечение «FLOW-Xpress»

1

опционально

Паспорт

1

Комплект монтажных частей

1

В соответствии с заказом

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе (Раздел 2 «Описание изделия», Раздел 3 «Монтаж»).

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Техническая документация фирмы «SICK AG», Германия

Изготовитель

Фирма «SICK AG», Германия

Адрес Waldkirch i. Br. - Handelsregister: Freiburg i. Br. HRB 280355

Телефон: +49 76 41/469-0

Факс. +49 76 41/469-11 49 Производственная площадка SICK Engineering GMBH, Германия

Адрес: Bergener Ring 27 01458 Ottendorf-Okrilla

Web-сайт: www.sick.com

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19.

Фактический адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
