№1834 от 31.08.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 44933
О переоформлении свидетельства об утверждении типа средства измерений № 35703 "Генераторы сигналов высокочастотные R&S SMC100A" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1834 от 31.08.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «31» августа 2018 г. № 1834
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов SMW200A
Назначение средства измеренийГенераторы сигналов SMW200A предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций.
Описание средства измеренияПринцип работы генераторов сигналов SMW200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащён модуляторами и источниками модулирующих сигналов на основе цифро-аналоговых преобразователей. В качестве опции генераторы сигналов SMW200A могут оснащаться вторым источником СВЧ колебаний, когерентным с первым и с возможностью формирования модуляций различных видов, связанных или независимых от первого канала. Расчет необходимых данных для цифроаналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре.
Конструктивно генераторы сигналов SMW200A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SMW200A оснащены интерфейсами USB, LAN, GPIB.
Генераторы сигналов SMW200A имеют следующие опции:
B103 - диапазон частот до 3 ГГц;
B106 - диапазон частот до 6 ГГц;
B112 - диапазон частот до12 ГГц;
B120 - диапазон частот до 20 ГГц;
В13/13Т - модуль маршрутизации квадратурных сигналов (один/два пути);
B20 - модулятор ФМ/ЧМ;
B22 - модулятор ФМ/ЧМ с улучшенными фазовыми шумами;
B90 - опция фазовой когерентности;
В203 - второй канал до 3 ГГц;
В206 - второй канал до 6 ГГц;
В212 - второй канал до 12 ГГц;
В220 - второй канало до 20 ГГц;
В10 - модулирующий генератор квадратурных сигналов;
В14 - опции имитатора многолучевого распространения;
К22 - импульсный модулятор;
K23 - импульсный генератор;
К24 - многофункциональный генератор сигналов для аналоговой модуляции;
K511/512/522 - опции расширения характеристик генератора квадратурных сигналов (объема памяти и полосы частот).

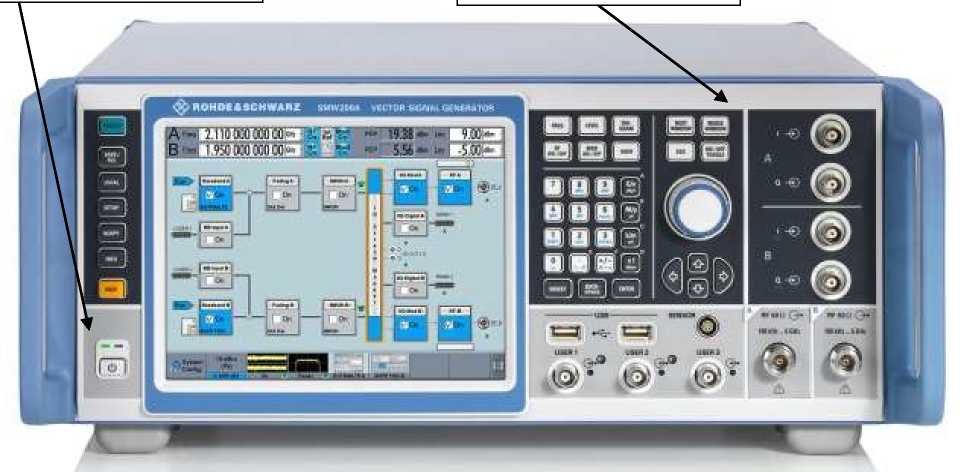

Внешний вид генераторов сигналов SMW200A, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений

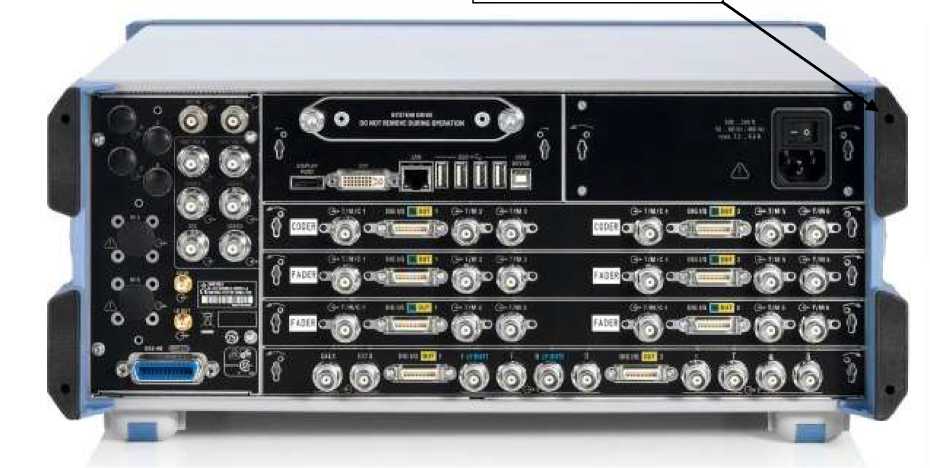

Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) “R&S SMW Firmware”, предназначено только для управления режимами работы генераторов сигналов SMW200A.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню “низкий” по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S SMW Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.01.086.171 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики генераторов сигналов SMW200A приведены в таблицах 2 - 10.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение | ||
|
Количество ВЧ трактов, в зависимости от установленных опций | |||
|
B103, B106, B112, B120 |
1 | ||
|
B203, B206, B221, B220 |
2 | ||
|
Диапазон частот, Гц |
опции B103, B203 |
от 1-105 до 3 • 109 | |
|
опции B106, B206 |
от 1-105 до 6409 | ||
|
опции В112, В212 |
от Ы05 до 12,75409 | ||
|
опции В120, В220 |
от Г105 до 20Ч09 | ||
|
Дискретность установки частоты, |
Гц |
0,001 | |
|
Выход/вход опорной частоты, МГц |
10 | ||
|
Пределы допускаемой относи- |
штатно |
±Г10"7 | |
|
тельной погрешности установки частоты 6f при работе от |
опция B22 |
+340"8 | |
|
внутренней опорной частоты | |||
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, в диапазоне частот, дБмВт1
|
от -120 до 3 от -120 до 18 | |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне частот, дБ
|
±0,5 ±0,7 ±0,9 | |
|
Здесь и далее: 1дБмВт - дБ относительно 1 мВт | ||
|
Предел допускаемого значения КСВН высокочастотного выхода при волновом сопротивлении 50 Ом |
2,0 | |
|
Тип выходного разъёма |
опции В103, B203, B106, B206 |
N“розетка” |
|
опции В112, B212, В120, В220 |
3,5 мм “розетка” | |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение | |
|
Уровень гармонических составляющих для уровня выходного сигнала 10 дБмВт, в зависимости от опций и диапазона частот, дБн2, | ||
|
не более:
|
-30 | |
|
- до 3,5 ГГц включ. |
-30 | |
|
- св. 3,5 ГГц |
-55 | |
|
Уровень негармонических составляющих при отстройках от несущей свыше 10 кГц, в диапазоне частот, дБн, не более: | ||
|
- от 100 кГц до 200 МГц включ. |
-77 | |
|
- св. 200 МГц до 1,5 ГГц включ. |
-80 | |
|
- св. 1,5 до 3 ГГц включ. |
-74 | |
|
- св. 3 до 6 ГГц включ. |
-68 | |
|
- св. 6 до 12,75 ГГц включ. |
-62 | |
|
- св. 12,75 до 20 ГГц |
-56 | |
|
Спектральная плотность мощности фазовых шу- |
штатно |
-131 |
|
мов на частоте 1 ГГц при отстройке 20 кГц, дБн/Гц3, не более |
опция B22 |
-136 |
|
Здесь и далее: 2дБн - дБ относительно уровня несущей | ||
|
дБн/Гц - дБ относительно уровня несущей, приведённый к полосе пропускания 1 Гц | ||
Таблица 5 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициента амплитудной модуляции Кам, % |
от 0 до 100 |
|
Дискретность установки Кам, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 %, % |
±(0,01-М+1) |
|
Коэффициент гармоник огибающей при глубине модуляции 80 % и модулирующей частоте 1 кГц, в диапазоне частот, не более, % - до 3 ГГц включ. |
0,8 |
|
- св. 3 ГГц |
1,6 |
|
Диапазон модулирующих частот, Гц |
от 20 до 5405 |
Таблица 6 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции В20 или В22)
|
Наименование характеристики |
Значение |
|
Диапазон установки девиации частоты, в зависимости от частоты несущей, МГц
|
от 0 до 10 от 0 до 2,5 от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 40 от 0 до 80 от 0 до 160 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты Fa при модулирующей частоте 10 кГц, Гц |
±(0,015*д+20) |
|
Наименование характеристики |
Значение |
|
Коэффициент гармоник огибающей при модулирующей частоте 1 кГц и девиации 1 МГ ц, не более, % |
0,1 |
|
Диапазон модулирующих частот, Гц |
от 10 до 107 |
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции К22/К23)
|
Наименование характеристики |
Значение |
|
Диапазон частот следования радиоимпульсов, МГ ц |
от 0 до 10 |
|
Время нарастания/спада радиоимпульса, не более, нс |
10 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 |
Таблица 8 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13/В13Т и В10)
|
Наименование характеристики |
Значение | |
|
Полоса модуляции, МГ ц |
штатно |
120 |
|
опция К522 |
160 | |
|
Неравномерность АЧХ в полосе модуляции, не более, дБ |
±1,0 | |
|
Подавление несущей и зеркального канала, дБ, не менее |
50 | |
|
Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки для модуляции типа 16QAM и скорости передачи до 5 МГц, %, не более |
±0,8 | |
Таблица 9 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с имитацией многолучевого распространения (опции В14)
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки потерь в каналах распространения, дБ |
от 0 до 50 |
|
Дискретность установки потерь, дБ |
0,01 |
|
Пределы допускаемой относительной погрешности установки потерь, дБ |
±0,2 |
|
Диапазон установки задержки в каналах распространения, с |
от 0 до 0,5 |
|
Дискретность установки задержки, пс |
2,5 |
|
Пределы допускаемой абсолютной погрешности установки задержки, нс |
±5 |
|
Диапазон установки доплеровского сдвига частот в каналах распространения, Г ц |
от 0 до 4000 |
|
Пределы допускаемой относительной погрешности установки доплеровского сдвига, % |
±0,1 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения о температура окружающей среды, С относительная влажность воздуха при температуре +25 оС, % |
от +5 до +45 от 30 до 90 |
|
Хранение/транспортирование о температура окружающей среды, С относительная влажность воздуха при температуре +35 оС, %, не более |
от -20 до +60 70 |
|
Напряжение питающей сети, В |
230±23 |
|
Частота питающей сети, Гц |
50±0,5 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
21 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
435x192x460 |
|
Время прогрева, мин |
30 |
наносится на титульный лист эксплуатационной документации типографским способом и на переднюю панель генераторов сигналов SMW200A методом наклейки в соответствии с рисунком 1.
Комплектность средства измеренийТаблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
SMW200A |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП РТ 2139-2014 |
1 экз. |
осуществляется по документу МП РТ 2139-2014 «Генераторы сигналов SMW200A. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 12 августа 2014 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 70172-18);
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- анализатор спектра R&S FSW26 (регистрационный номер в Федеральном информационном фонде 52615-13);
-
- анализатор источников сигналов FSUP8 (регистрационный номер в Федеральном информационном фонде 37175-08);
-
- преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
-
- анализатор цепей векторный ZNB20 (регистрационный номер в Федеральном информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель генераторов сигналов SMW200A методом наклейки в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMW200AГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия), г. Москва ИНН 9909002668
Адрес: 117335, г. Москва, Нахимовский проспект, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
