Приложение № 1 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для хранения и измерений объема, нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-25 основан на измерении объема нефти в зависимости от уровня его наполнения.

Резервуары стальные горизонтальные РГС-25 представляют собой горизонтальные цилиндрические сосуды с усеченно-коническими днищами. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, системой клапанов; противопожарным оборудованием; огневыми предохранителями. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний, установка - подземная.

Резервуары РГС-25 зав. № 4-1, зав. № 4-2 расположены по адресу: Пензенское РУ АО «Транснефть - Дружба», ЛПДС «Никулино», котельная.

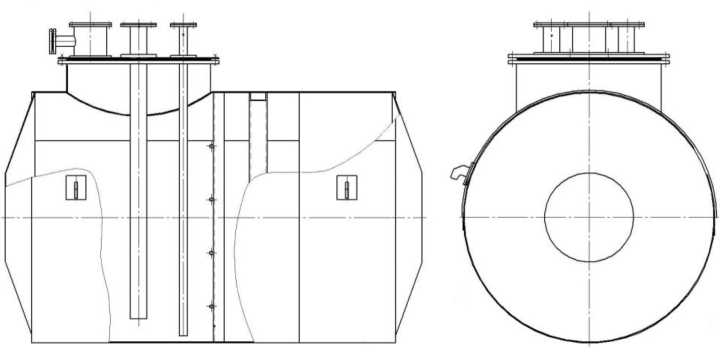

Эскиз резервуара стального горизонтального цилиндрического РГС-25 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара РГС-25

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25 не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики резервуара приведены в таблице 1.

Таблица 1 - Основные метрологические и технические ха	рактеристики
Наименование характеристики	Значение
	РГС-25
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,25
Температура окружающей среды при эксплуатации, °С	от -40 до +50
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25, зав. №№ 4-1, 4-2	2 шт.
Паспорт	-	2 экз.
Градуировочная таблица	-	2 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

Основные средства поверки:

• - комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13);

• - рулетка измерительная металлическая EX20/5 (регистрационный номер 22003-07);

• - рулетка измерительная металлическая Р20У2Г, 2КЛ (регистрационный номер 51171-12);

• - линейка измерительная металлическая (регистрационный номер 20048-05);

• - штангенциркуль ШЦ -I, КТ2 (регистрационный номер 260-05);

• - термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методиках (методах) измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Изготовитель

Саратовское акционерное производственно-коммерческое общество «НЕФТЕМАШ»

(АО «НЕФТЕМАШ»-САПКОН)

ИНН 6455005620

Адрес: 410012, г. Саратов, улица имени Разина С.Т., дом 33Б, строение 1.

Телефон/факс: (8452) 50-60-30

Заявитель

Акционерное общество «Транснефть-Дружба» (АО «Транснефть-Дружба»)

ИНН 3235002178

Адрес: 241020, г. Брянск, ул. Уральская, д. 113

Телефон/факс: (4832)67-66-45

Испытательный центр

Федеральное бюджетное учреждение «Самарский центр стандартизации метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)

Адрес: 443013, г. Самара, пр. Карла Маркса, д. 134

Телефон: (846)336-08-27,

Телефон/факс: (846)336-15-54

E-mail: referent@samaragost.ru

Аттестат аккредитации ФБУ «Самарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU. 311281 от 16.11.2015 г.

---

Приложение № 2 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тягомеры, напоромеры,    тягонапоромеры,    дифманометры-тягомеры,

дифманометры-напоромеры, дифманометры-тягонапоромеры

Назначение средства измерений

Тягомеры, напоромеры, тягонапоромеры  дифманометры-тягомеры, дифманометры-

напоромеры, дифманометры-тягонапоромеры (далее - приборы) предназначены для измерений вакуумметрического, избыточного, а также разности вакуумметрических и избыточных давлений воздуха и неагрессивных газов, сигнализации, управления и регулирования внешними электрическими цепями в системах общепромышленной, в том числе котельной автоматики при достижении заданного значения контролируемого давления.

Описание средства измерений

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента.

Чувствительным элементом приборов является мембрана или мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. При изменении давления происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата прибора.

Приборы выпускаются в корпусах круглой или прямоугольной формы.

В зависимости от вида измеряемого давления, условий применения и конструктивных особенностей приборы разделены на модели:

• - тягомеры ТМП-52-МЗУ, напоромеры НМП-52-МЗУ, тягонапоромеры ТНМП-52-МЗУ мембранные показывающие;

• - тягомеры ТМП-100-Ус, напоромеры НМП-100-Ус, тягонапоромеры ТНМП-100-Ус, мембранные показывающие;

• - тягомеры ТмМП-100-М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры-тягомеры ДТмМП-100-М2, дифманометры-напоромеры ДНМП-100-М2, диф-манометры-тягонапоромеры ДТНМП-100-М2 мембранные показывающие;

• - тягомеры ДТ-УС, ДТ-Р, напоромеры ДН-УС, ДН-Р, тягонапоромеры ДГ-УС, ДГ-Р сигнализирующие, регулирующие и электроконтактные с одной уставкой (ДТ-УС-1, ДН-УС-1, ДГ-УС-1) или двумя уставками (ДТ-УС-2, ДН-УС-2, ДГ-УС-2).

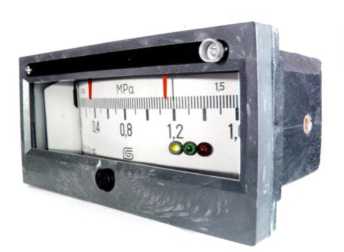

Общий вид приборов приведен на рисунках 1 - 5.

Место

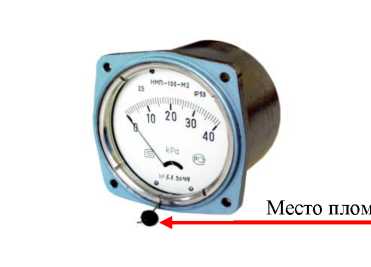

Рисунок 1 - общий вид тягомеров ТмМП-100-М2, напоромеров НМП-100-М2, тягона-

поромеров ТНМП-100-М2, дифманометров-тягомеров ДТмМП-100-М2, дифманометров-напоромеров ДНМП-100-М2, дифманометров-тягонапоромеров ДТНМП-100-М2

Место

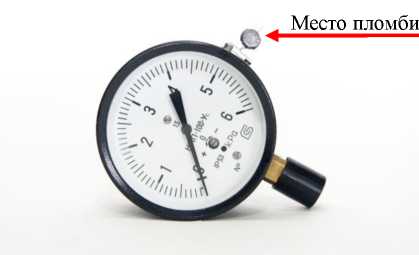

Рисунок 2 - общий вид тягомеров ТМП-100-Ус, напоромеров НМП-100-Ус, тягонапоромеров ТНМП-100-Ус

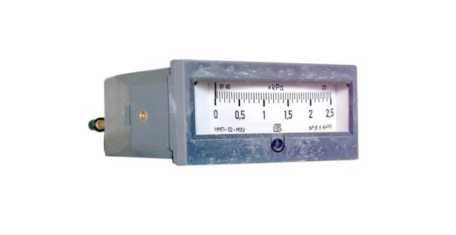

Рисунок 3 - общий вид тягомеров ТМП-52-МЗУ, напоромеров НМП-52-МЗУ, тягонапоромеров ТНМП-52-МЗУ

Рисунок 4 - общий вид тягомеров ДТ-УС, ДТ-Р, напоромеров ДН-УС, ДН-Р, тягонапоромеров ДГ-УС, ДГ-Р сигнализирующих, регулирующих и электроконтактных с одной уставкой

Рисунок 5 - общий вид тягомеров ДТ-УС, ДТ-Р, напоромеров ДН-УС, ДН-Р, тягонапоромеров ДГ-УС, ДГ-Р сигнализирующих, регулирующих и электроконтактных с двумя уставками

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 1 - 4.

Таблица 1 - Верхние значение диапазона показаний, класс точности приборов

Модификация прибора	Класс точности	Верхние значения диапазона показаний кПа (кгс/м2)
		избыточного давления		вакуумметрического давления
1	2	3		4
Тягомеры ТМП-52-М3У	1			-0,16; -0,25; -0,4; -0,6; -1;
мембранные	1,5			-1,6; -2,5; -4; -6; -10; -16;
показывающие	2,5			-25; -40; -60 (-16; -25; -40; -60; -100; -160; -250; -400; -600; -1000; -1600; -2500; -4000; -6000)
Тягомеры ТМП-100-Ус	2,5			-0,4; -0,6 (-40; -60)
мембранные	1,5			-1; -1,6; -2,5; -4; -6; -10; -16;
показывающие	2,5			-25; -40; -60 (-100; -160; -250; -400; -600; -1000; -1600; -2500; - 4000; - 6000)
Т ягомеры Т мМП- 100-М2	1,5			-0,25; -0,4;- 0,6; -1; -1,6;
Дифманометр -тягомеры ДТмМП-100-М2 мембранные показывающие	2,5			-2,5; -4; -6; -10; -16; -25; -40; -60 (-25; -40; -60; -100; -160; -250; -400; -600; -1000; -1600; -2500; -4000; -6000)
Тягомеры сигнализиру-	1/1,5			-0,16; -0,25; -0,4; -0,6; -1; -
ющие,	1,5/2,5			1,6; -2,5; -4; -6; -10; -16; -25;
регулирующие и элект-	2,5/2,5			-40; -60 (-16; -25; -40; -60;
роконтактные ДТ-УС-1 (с 1 уставкой) ДТ-УС-2 (с 2 уставками) ДТ-Р (регулирующий)	2,5/4			-100; -160; -250; -400; -600; -1000; -1600; -2500; -4000; - 6000)

Модификация прибора	Класс точности	Верхние значения диапазона показаний кПа (кгс/м2)
		избыточного давления	вакуумметрического давления
1	2	3	4
Напоромеры	1	0,16; 0,25; 0,4; 0,6; 1;
НМП-52-М3У	1,5	1,6; 2,5; 4; 6; 10; 16; 25;
мембранные	2,5	40; 60 (16; 25; 40; 60;
показывающие		100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000)
Напоромеры	2,5	0,4; 0,6 (40; 60)
НМП-100-Ус	1,5	1; 1,6; 2,5; 4; 6; 10; 16;
мембранные	2,5	25; 40; 60 (100;
показывающие		160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000)
Напоромеры	1,5	0,25; 0,4; 0,6; 1; 1,6; 2,5;
НМП- 1 00-М2	2,5	4; 6; 10; 16; 25; 40; 60
Дифманометры-		(25; 40; 60; 100; 160;
напоромеры		250; 400; 600; 1000;
ДНМП-100-М2 мембранные		1600; 2500; 4000; 6000)
показывающие
Напоромеры сигнализи-	1/1,5	0,16; 0,25; 0,4; 0,6; 1;
рующие, регулирующие и	1,5/2,5	1,6; 2,5; 4; 6; 10; 16; 25;
электроконтактные	2,5/2,5	40; 60 (16; 25; 40; 60;
ДН-УС-1 (с 1 уставкой)	2,5/4	100; 160; 250; 400; 600;
ДН-УС-2 (с 2 уставками)		1000; 1600; 2500; 4000;
ДН-Р (регулирующий)		6000)
Тягонапоромеры	1	0,08; 0,125; 0,2; 0,3; 0,5;	-0,08;- 0,125;- 0,2; -0,3;
ТНМП-52-М3У	1,5	0,8; 1,25; 2; 3;5; 8; 12,5;	-0,5; -0,8; -1,25; -2; -3;
мембранные	2,5	20; 30 (8; 12,5; 20; 30;	-5; -8; -12,5; -20; -30 (-8;
показывающие		50; 80; 125; 200; 300;	-12,5; -20; -30; -50; -80;
		500; 800; 1250; 2000;	-125; -200; -300; -500;
		3000)	-800; -1250; -2000; -3000)
Т ягонапоромеры	2,5	0,2; 0,3 (20; 30)	-0,2; -0,3 (-20; -30)
ТНМП-100-Ус	1,5	0,5; 0,8; 1,25;	-0,5; -0,8; -1,25; -2; -3;
мембранные	2,5	2; 3; 5; 8; 12,5; 20; 30	-5; -8; -12,5; -20;-30
показывающие		(50; 80; 125; 200;300;	(-50; -80; -125; -200;
		500; 800; 1250; 2000;	-300; -500; -800; -1250;
		3000)	-2000; -3000)

Модификация прибора	Класс точности	Верхние значения диапазона показаний кПа (кгс/м2)
		избыточного давления	вакуумметрического давления
1	2	3	4
Тягонапоромеры ТНМП-100-М2 Дифманометр-тягонапоромеры ДТНМП-100-М2 мембранные показывающие	1.5 2.5	0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20; 30 (20; 30; 50; 80; 125; 200; 300; 500; 800; 1250; 2000; 3000)	-0,2; -0,3; -0,5; -0,8; -1,25;- 2; -3; -5; -8; -12,5; -20; -30 (-20; -30; -50; - 80; -125; -200; -300; -500; -800; -1250; -2000; -3000)
Тягонапоромеры сигнализирующие , регулирующие и электроконтактные ДГ-УС-1 (с 1 уставкой) ДГ-УС-2 (с 2 уставками) ДГ-Р (регулирующий)	1/1,5 1,5/2,5 2,5/2,5 2,5/4	0,08; 0,125; 0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20; 30 (8; 12,5; 20; 30; 50; 80; 125;200; 300; 500; 800; 1250; 2000; 3000)	-0,08;-0,125; -0,2; -0,3; -0,5; -0,8; -1,25; -2; -3; -5; -8; -12,5; -20; -30 (-8; -12,5; -20; -30; -50; -80; -125; -200; -300; -500; -800; -1250; - 2000; -3000)
Примечание: 1   Класс точности сигнализирующих, регулирующих и электроконтактных приборов включает: в числителе класс точности показывающей части, в знаменателе класс точности сигнализирующей части. 2  Верхним (для тягомеров) или нижним (для напоромеров) диапазоном показаний является «0», для тягонапоромеров указано верхнее (избыточное) и нижнее (вакуумметрическое) значения диапазона измерений

2 Пределы допускаемой основной приведенной погрешности показаний приборов должны соответствовать указанным в таблице 2.

Таблица 2 - пределы допускаемой основной приведенной погрешности

Обозначение    класса	Пределы допускаемой основной погрешности,
точности	% от диапазона показаний
1	± 1
1,5	± 1,5
2,5	± 2,5

3 Пределы допускаемой основной погрешности при срабатывании сигнализирующего устройства, минимальный диапазон уставок, задаваемый сигнализирующим устройством, в процентах от верхнего предела измерений приборов, должны соответствовать указанным в таблице 3.

Таблица 3 - Пределы допускаемой основной погрешности при срабатывании сигнализирующего устройства

Класс точности	Пределы допускаемой основной погрешности при срабатывании сигнализирующего устройства, %	Минимальный диапазон между уставками от верхнего предела измерений, %
1	± 1,0; ± 1,5	± 2,0
1,5	± 2,5	± 2,5
2,5	± 2,5; ± 4	± 4,0

Таблица 4 -Технические характеристики приборов

Наименование характеристики	Значение характеристики
Пределы дополнительной погрешности (Д) от изменения
температуры окружающего воздуха не должны превышать значений, определяемых по формуле :
Д = ± Кт х ДТ,
где Кт - температурный коэффициент, равный, % / °С: - для тягомеров, напоромеров, тягонапоромеров, дифманометров-тягомеров , дифманометров-напоромеров, дифма-нометров-тягонапоромеров класса точности 1,0 и 1,5	0,06
- для тягомеров, напоромеров, тягонапоромеров, дифманометров-тягомеров , дифманометров-напоромеров, дифма-нометров-тягонапоромеров класса точности 2,5 ДТ - абсолютное значение разности температур, определяемое по формуле:	0,1
ДТ = (Т2 - Т1),
где Т1 - любое действительное значение температуры окружающего воздуха от +18 до +28 °С; Т2  - любое действительное значение температуры в пределах от -50 до +60 °С - для показывающих приборов и от -5 до +60 °С - для сигнализирующих, регулирующих и электроконтактных приборов
Условия эксплуатации: Температура окружающего воздуха, °С - для показывающих приборов	от - 50 до + 60
- для сигнализирующих, регулирующих и электроконтактных приборов	от - 5 до + 60
Относительная влажность окружающего воздуха при температуре +35 °С, %	98
Напряжение питания сигнализирующих, регулирующих и электроконтактных приборов - переменный ток, напряжение, В	220 ^22 с частотой 50 (±1) Гц
- от источника постоянного тока напряжение, В	I2 -1,8 ;  24 -3,6; 36 -5,4
Степень защиты по ГОСТ 14254	IP40, IP53, IP54
Устойчивость к воздействию вибрации	L3
Габаритные размеры, мм: - тягомеры ТМП-52-МЗУ, напоромеры НМП-52-МЗУ, тяго-напоромеры ТНМП-52-МЗУ	72х144х175
- тягомеры ТМП-100-Ус, напоромеры НМП-100-Ус, тяго-	060,0100
напоромеры ТНМП-100-Ус	расположение штуцера
	радиальное
- тягомеры ТмМП-100-М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры-тягомеры ДтмМП-100-М2, дифманометры-напоро-меры ДНМП-100-	0 100
М2, дифманометры-тягонапоромеры ДТНМП-100-М2	расположение штуцера осевое
- тягомеры ДТ-УС, ДТ-Р, напоромеры ДН-УС, ДН-Р, тя-гонапоромеры ДГ-УС, ДГ-Р	72х144х175

Наименование характеристики	Значение характеристики
1	2
Масса приборов, кг, не более - тягомеры ТМП-52-МЗУ, напоромеры НМП-52-МЗУ, тягона-поромеры ТНМП-52-МЗУ	0,5
- тягомеры ТМП-100-Ус, напоромеры НМП- 1 00-Ус, тягонапо-ромеры ТНМП-100-Ус	0,8
- тягомеры ТмМП-100-М2, напоромеры НМП-100-М2, тя-гонапоромеры ТНМП-100-М2,    дифманометры-тягомеры ДтмМП-100-М2, дифманометры-напоро-меры ДНМП-100-М2, дифманометры-тягонапоромеры ДТНМП-100-М2	0,8
- тягомеры ДТ-УС, ДТ-Р, напоромеры ДН-УС, ДН-Р, тягона-поромеры ДГ-УС, ДГ-Р	0,85
Установленная безотказная наработка, ч	66000
Средний срок службы, лет	10

Знак утверждения типа

наносится на циферблат приборов и титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Обозначение документа	Наименование и условное обозначение	Количество	Примечание
1	2	3	4
АКИ2.832.027 РЭ АКИ2.832.027 ПС АКИ8.090.010 АКИ8.090.010-01 ГОСТ 7805-70 ГОСТ 11371-78	Прибор (ТМП-52-МЗУ, НМП-52- МЗУ, ТНМП-52-МЗУ) Руководство по эксплуатации Паспорт Кронштейн Кронштейн Болт 6х8 Шайба 6	1 шт. 1 экз. 1 экз. 1 шт. 1 шт. 2 шт. 2 шт.	В соответствии с заказом
АКИ2.832.031 РЭ АКИ2.832.031 ПС	Прибор (ТМП-100-Ус, НМП-100- Ус, ТНМП-100-Ус) Руководство по эксплуатации Паспорт	1 шт. 1 экз. 1 экз	В соответствии с заказом
АКИ2.832.028 РЭ АКИ2.832.028 ПС АКИ8.392.001	Прибор (ТмМП-100-М2, НМП-100-М2,ТНМП-100-М2, ДтмМП-100-М2,        ДНМП-100-М2, ДТНМП-100-М2) Руководство по эксплуатации Паспорт Ключ	1 шт. 1 экз. 1 экз. 1 шт.	В соответствии с заказом

Обозначение документа	Наименование и условное обозначение	Количество	Примечание
1	2	3	4
	Прибор (ДТ-УС, ДТ-Р, ДН-УС,	1 шт.	В    соответ-
	ДН-Р, ДГ-УС, ДГ-Р)		ствии с зака-
ТЕМП.406221.010 РЭ	Руководство по эксплуатации	1 экз.	зом
ТЕМП.406221.010 ПС	Паспорт	1 экз.
АКИ8.090.010	Кронштейн	1 шт.
АКИ8.090.010-01	Кронштейн	1 шт.
ГОСТ 7805-70	Болт 6х8	2 шт.
ГОСТ 11371-78	Шайба 6	2 шт.
Примечание: При поставке приборов в один адрес техническое описание и			инструкция по
эксплуатации прикладываются из расчета один экземпляр на десять			приборов при
партии не менее 10 штук.

Поверка

осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

• - жидкостный микроманометр типа МКВ-250 (0 - 250) кгс/м², 2 р., КТ 0,02 (регистрационный №22995-02);

• - мановакуумметр грузопоршневой МВП-2,5 [(-0.95) - 2,5] кгс/см², 2 р., КТ 0,05, (регистрационный №1652-99);

• - манометр избыточного давления грузопоршневой МВП-600 (1-60) МПа, 2 р., КТ 0,05, (регистрационный №23092-02).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на бланк свидетельства о поверке и (или) в соответствующий раздел паспорта и (или) на корпус и (или) стекло прибора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к тягомерам, напоромерам, тя-гонапоромерам, дифманометрам-тягомерам, дифманометрам-напоромерам, дифманомет-рам-тягонапоромерам

Приказ Федерального агентства по техническому регулированию и метрологии от

29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»

МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»

ТУ 4212-004-25347532-2019 Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «БАСТОР» (ООО «БАСТОР») ИНН 7309005173

Адрес: 433700, Ульяновская обл., р.п. Базарный Сызган, ул. Новозаводская,1 Тел.: (84240) 21-4-28

E-mail: bastor@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области» (ФБУ «Ульяновский ЦСМ»)

Адрес: 432002, г. Ульяновск, ул. Урицкого 13

Тел./факс: (89372)753737 / (8422) 43-52-35

E-mail: csm@ulcsm.ru

Web-сайт: www.ulcsm.ru

Аттестат аккредитации ФБУ «Ульяновский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311693 от 22.06.2016 г.

---

Приложение № 6 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЕНЭС ПС 220 кВ А-30 (ВЛ 110 кВ Азовская ВЭС -А-30)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЕНЭС ПС 220 кВ А-30 (ВЛ 110 кВ Азовская ВЭС - А-30) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) ПАО «ФСК ЕЭС» и Магистральных электрических сетей (МЭС) Юга, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• -  сбор информации о результатах измерений активной и реактивной электрической энергии;

• -  синхронизация времени компонентов АИИС КУЭ с помощью системы обеспеч ения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

• -  хранение информации по заданным критериям;

• -  доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ);

• -  измерение 30-минутных приращений активной и реактивной электрической энергии и мощности и автоматический сбор привязанных к единому времени результатов измерений приращений электрической энергии с заданной дискретностью учета (30 мин);

• -  ведение журналов событий ИИК, ИВКЭ.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным линиям связи поступают на выходы счетчика электрической энергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электрической энергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически произв одит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате ХМL и передает его в ПАК КО АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ.

Полученные данные и результаты измерений могут использоваться для оперативного управления энергопотреблением на ПС 220 кВ А-30 ПАО «ФСК ЕЭС».

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. Для синхронизации шкалы времени в системе в состав ИВК входит устройство синхронизации системного времени (УССВ), которое обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора от источника точного времени, который синхронизирован с национальной шкалой координированного времени UTC (SU).

Синхронизация внутренних часов УСПД выполняется автоматически при расхождении с источником точного времени более чем ±1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации из счетчиков с периодичностью 1 раз в 30 мин, УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии и в случае расхождения более чем ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью не хуже ±5 с.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер ПО), не ниже	1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer. exe, DataServer_USPD.exe
Примечание: Алгоритм вычисления цифрового идентификатора ПО - MD5

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав первого и второго уровней АИИС КУЭ

№ ИК	Наименование ИК	Состав первого и второго у]		эовней АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД
1	ВЛ 110 кВ Азовская ВЭС -А-30	ТВ-110 кл.т 0,2S Ктт=800/5 рег. № 58640-14 ф. А, В, С	НДКМ-110 кл.т 0,2 Ктн= (110000/^/(100/^) рег. № 60542-15 ТН-110 кВ 2 СШ ф. А, В, С	A1802RALXQ- P4GB-DW-4 кл.т 0,2S/0,5 рег. № 31857-11	ЭКОМ-3000 рег. № 17049-04
Примечания: 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице, при условии, что владелец АИИС КУЭ не претендует на улучшение метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электрической энергии для всех ИК: активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,3	0,8	0,6	0,6
	0,5	2,0	1,3	0,9	0,9

Окончание таблицы 3

Номер ИК	СО8ф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6). %. при доверительной вероятности. равной 0.95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0.5; ТТ 0.2S; ТН 0.2)	0,8	2,0	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
Номер ИК	СО8ф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях эксплуатации (±6). %. при доверительной вероятности. равной 0.95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,4	1,0	0,8	0,8
	0,5	2,1	1,4	1,1	1,1
Номер ИК	СО8ф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации (±6). %. при доверительной вероятности. равной 0.95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0.5; ТТ 0.2S; ТН 0.2)	0,8	2,4	1,9	1,6	1,6
	0,5	2,0	1,5	1,4	1,4

Пределы допускаемой погрешности СОЕВ, (±Д), с                             5

Примечания:

• 1 Границы интервала допускаемой относительной погрешности 5₁(₂)%_P для cos<p=1.0 нормируется от I₁%, границы интервала допускаемой относительной погрешности §i(₂)%p и 8₂%q для cos<p<1.0 нормируется от I₂%.

• 2 Метрологические характеристики ИК даны для измерения электрической энергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Количество измерительных каналов	1
Нормальные условия: параметры сети: - напряжение. % от ином - ток. % от 1ном - коэффициент мощности - частота. Гц температура окружающей среды. °C: - для счетчиков активной и реактивной энергии	от 99 до 101 от 1 до 120 0,87 от 49.85 до 50.15 от +21 до +25

Окончание таблицы 4

Наименование характеристики	Значение
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от Пом	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -40 до +50
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии Альфа А1800:
- средняя наработка до отказа, ч, не менее	120000
ЭКОМ-3000:
- средняя наработка на отказ, ч, не менее	75000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях электроэнергии
по каждому каналу и электроэнергии, потребленной за месяц, сут, не
менее	45
- при отключенном питании, лет, не менее	10
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество
Счетчик    электрической    энергии трехфазный многофункциональный	А1802RALXQ-P4GB-DW-4	1 шт.
Трансформатор тока	ТВ-110	3 шт.
Трансформатор напряжения	НДКМ-110	3 шт.
Устройство по сбору и передаче данных	ЭКОМ-3000	1 шт.
Инструкция по эксплуатации	Э1949-1ПС 1-ОК-024 3- 3АСК-ИЭ	1 экз.
Паспорт-формуляр	Э1949-1ПС 1-ОК-024 3-3АСК-ФО	1 экз.
Методика поверки	МП 492-2020	1 экз.

Поверка

осуществляется по документу МП 492-2020 «Система автоматизированная информационноизмерительная коммерческого учета электрической энергии ЕНЭС ПС 220 кВ А-30 (ВЛ 110 кВ Азовская ВЭС - А-30). Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» «25» мая 2020 г.

Основные средства поверки:

• -  мультиметр «Ресурс-ПЭ» (регистрационный номер 33750-07 в Федеральном информационном фонде);

• -  радиочасы РЧ-011/2 (регистрационный номер 35682-07 в Федеральном информационном фонде);

• -  ТТ - по ГОСТ 8.217-2003;

• -  ТН - по МИ 2845-2003, МИ 2925-2003 и/или ГОСТ 8.216-2011;

• -  счетчики Альфа А1800 по документу ДЯИМ.411152.018 МП «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г. и документу ДЯИМ.411152.018 МП «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Дополнение к методике поверки», утвержденному в 2012 г.;

• -  УСПД ЭКОМ-3000 - по документу: МП 26-262-99 «ГСИ. Программно-технический измерительный комплекс «ЭКОМ». Методика поверки», утвержденному УНИИМ (декабрь 1999 г.).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ЕНЭС ПС 220 кВ А-30 (ВЛ 110 кВ Азовская ВЭС - А-30)», аттестующая организация ФБУ «Пензенский ЦСМ», аттестат аккредитации № 01.00230-2013 от 17.04.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электрической энергии ЕНЭС ПС 220 кВ А-30 (ВЛ 110 кВ Азовская ВЭС - А-30)

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Заявитель

Общество с ограниченной ответственностью «Донская ЭнергоСтроительная Компания» (ООО «ДЭСК»)

ИНН 6164251678

Адрес: 344082, г. Ростов-на-Дону, ул. Максима Горького, д. 11/43

Телефон/факс: (863) 295-99-55, (863) 300-90-33

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ») Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Web-сайт: www.penzacsm.ru

E-mail: pcsm@sura.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.

---

Приложение № 4 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-8,9

Назначение средства измерений

Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-8,9 (далее - СИКНП) предназначена для автоматизированного измерения массы гудрона, перекачиваемого с установок АВТ-8,9 ООО «НЗМП».

Описание средства измерений

Принцип действия СИКНП заключается в следующем: измерительные преобразователи выполняют измерение массового расхода и параметров гудрона. Выходные унифицированные электрические сигналы преобразователей измеряются   комплексом   измерительно

вычислительным, который преобразует их, вычисляет массу гудрона и передает результаты измерений и вычислений на автоматизированное рабочее место (АРМ) оператора в программное обеспечение (ПО) «Rate АРМ оператора УУН».

СИКНП состоит из следующих основных блоков:

- блок измерительных линий (БИЛ);

- система обработки информации (СОИ).

Блок измерительных линий представляет собой систему технологических трубопроводов, включающую измерительные линии, оснащенные средствами измерений массового расхода, давления и температуры гудрона, запорной арматурой.

Система обработки информации включает в себя ИВК и АРМ оператора на базе персонального компьютера с установленным ПО «Rate АРМ оператора УУН».

В состав СИКНП входят следующие средства измерений:

• -  расходомеры-счетчики массовые OPTIMASS 6400 (МПР), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53804-13 (далее -регистрационный №);

• -  датчики давления Метран-150TG (ПД), регистрационный № 32854-13;

• -  преобразователи температуры программируемые ТСПУ 031 (ПТ), регистрационный № 46611-16;

• -  манометры показывающие виброустойчивые   ДМ8008,   регистрационный

№ 60168-15;

• - термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный № 303-91;

• -  манометры МТИф Кс, регистрационный № 60168-15;

• -  комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (ИВК), регистрационный № 43239-15.

СИКНП обеспечивает выполнение следующих основных функций:

• -  автоматизированное измерение массового расхода и массы гудрона прямым методом динамических измерений;

• -  измерение избыточного давления и температуры гудрона;

• -  проведение контроля метрологических характеристик (КМХ) рабочего МПР с применением контрольного МПР;

• -  ручной отбор проб в соответствии с ГОСТ 2517-2012;

• -   автоматический контроль параметров потока, их индикацию и сигнализацию нарушений установленных границ;

• -  защита информации от несанкционированного доступа.

Пломбирование компонентов СИКНП от несанкционированного доступа осуществляется в соответствии с МИ 3002-2006.

Программное обеспечение

Программное обеспечение (ПО) СИКНП включает в себя встроенное ПО средств измерений в составе СИКНП, ПО ИВК (Formula.o) и ПО «Rate АРМ оператора УУН», установленное на АРМ оператора. Встроенное ПО ИВК осуществляет сбор, обработку результатов измерений, запись и хранение архивов, выполнение КМХ рабочего МПР по контрольному МПР и передачу результатов измерений на АРМ оператора. ПО АРМ оператора предназначено для отображения измерительной информации. ПО ИВК разделено на метрологически значимую и метрологически незначимую части.

Уровень защиты ПО - «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Rate АРМ оператора УУН»	Formula.o
Номер версии (идентификационный номер) ПО	2.4.1.1	6.15
Цифровой идентификатор ПО	F0737B4F	5ED0C426
Другие идентификационные данные (Интерфейс)	-	v.6.19.3

Метрологические характеристики СИКНП нормированы с учетом ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон расхода измеряемой среды через СИКНП, т/ч	от 7,5 до 60
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %	±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая среда	гудрон
Избыточное давление гудрона, МПа	от 0,5 до 1,5
Диапазон температуры рабочей среды, °С	от +100 до +150
Плотность рабочей среды, кг/м3	от 800 до 1000
Вязкость кинематическая (условная), сСт, не более	40 (при +100 °С)
Температура застывания рабочей среды, °С, не более	+60
Количество ИЛ	2 шт. (1 рабочая, 1 контрольно-резервная)
Режим работы СИКНП	периодический

Наименование характеристики	Значение
Параметры электрического питания СИКНП:
- напряжение переменного тока измерительных цепей, В	220±11
- напряжение переменного тока силовых цепей, В	380±38
- частота переменного тока, Гц	50±4
Условия эксплуатации:
для ПД, ПТ:
- температура окружающей среды, °С	от +21 до +25;
- относительная влажность, %	от 30 до 80;
- атмосферное давление, кПа (мм рт.ст.)	от 84 до 106 (от 630 до 800).
для МПР:
- температура окружающей среды, °С	от -40 до +60;
- относительная влажность, %	от 30 до 95;
- атмосферное давление, кПа (мм рт.ст.)	от 84 до 106 (от 630 до 800).
для манометра, термометра:
- температура окружающей среды, °С	от -43 до +60;
- относительная влажность, %	от 30 до 100;
- атмосферное давление, кПа (мм рт.ст.)	от 84 до 106 (от 630 до 800).
для ИВК:
- температура окружающей среды, °С	от +5 до +35;
- относительная влажность, %, не более	80;
- атмосферное давление, кПа (мм рт.ст.)	от 84 до 106 (от 630 до 800).
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульные листы эксплуатационного документа СИКНП печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-8,9 (заводской № 07-18-003)	-	1 шт.
Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-8,9. Паспорт и руководство по эксплуатации	КС 28.331-000 РЭ	1 экз.
ГСИ. Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-8,9. Методика поверки	МП 395-19	1 экз.
Инструкция. ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и параметров нефтепродуктов (СИКНП) с установок АВТ-8,9 ООО «НЗМП»	ФР.1.29.2020.36202	1 экз.

Поверка

осуществляется по документу МП 395-19 «ГСИ. Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-8,9. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 25.12.2019.

Основные средства поверки:

- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 (установка поверочная ВЗЛЕТ ПУ, регистрационный № 47543-11);

- средства поверки, указанные в методике поверки на СИКНП.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКНП.

Сведения о методиках (методах) измерений

приведены в документе ФР.1.29.2020.36202 «Инструкция. ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и параметров нефтепродуктов (СИКНП) с установок АВТ-8,9 ООО «НЗМП»

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-8,9

Приказ Минэнерго России от 15.03.2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Минпромторга России от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Изготовитель

Общество с ограниченной ответств енностью Научно-техническая фирма «БАКС» (ООО НТФ «БАКС»)

ИНН 6311007747

Адрес: 443022, г. Самара, пр. Кирова, д. 10

Юридический адрес: 443022, г. Самара, пр. Кирова, д. 22

Телефон: (846) 267-38-12, факс: (3822) 268-38-14

Web-сайт: bacs.ru

E-mail: info@bacs.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, г. Томск, ул. Косарева, д.17а

Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76

Web-сайт: tomskcsm.ru

E-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.

---

Приложение № 5 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные лабораторные ТТИ-5000

Назначение средства измерений

Трансформаторы тока измерительные лабораторные ТТИ-5000 (далее -трансформаторы), предназначены для использования в цепях переменного тока номинальным напряжением до 0,66 кВ частотой 50 Гц при электрических измерениях и поверке трансформаторов тока по ГОСТ 8.217-2003 в качестве рабочих эталонов.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции, т.е. на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе переменный магнитный поток, который в свою очередь индуцирует во вторичной обмотке ЭДС. При замыкании вторичной обмотки на внешнюю нагрузку ЭДС вызывает протекание по обмотке тока, величина которого пропорциональна первичному току.

Трансформаторы конструктивно представляют собой кольцевой магнитопровод, изготовленный из аморфной стали, с расположенными на нем первичной и вторичной обмотками. Магнитопровод вместе с обмотками помещен в металлический корпус. На верхней части корпуса расположены клеммы выводов первичных и вторичных обмоток. В центральной части находится отверстие, предназначенное для размещения временной первичной обмотки для первичных токов свыше 100 А. На верхней части корпуса расположен зажим для подключения защитного заземления.

Трансформаторы выпускаются в следующих модификациях: ТТИ-5000 и ТТИ-5000А, которые отличаются способом подключения вторичных обмоток в зависимости от значения номинального первичного тока.

Общий вид трансформаторов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

^{а) б)}

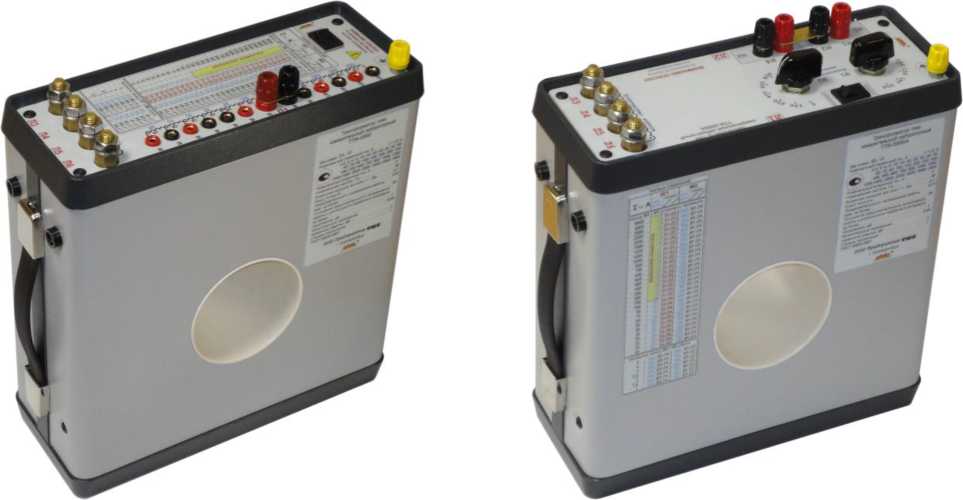

Рисунок 1 - Общий вид трансформаторов:

а) модификация ТТИ-5000, б) модификация ТТИ-5000А

Место нанесения знака поверки

Место пломбировки

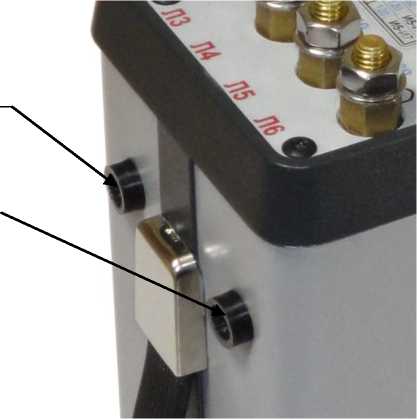

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное значение напряжения первичной обмотки, кВ	0,66
Номинальные значения первичного тока, А	1; 1,5; 2; 2,5; 3; 4; 5; 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000;2500;3000:4000; 5000
Номинальное значение вторичного тока, А	5
Классы точности	0,01; 0,02; 0,05
Номинальное значение вторичной нагрузки при коэффициенте мощности cosф=1, В^А	2,5
Номинальное значение частоты, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- высота	300
- ширина	110
- длина	270
Масса, кг, не более	11
Условия эксплуатации:
- температура окружающего воздуха, °C	от +10 до +35
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
- частота, Гц	от 49,5 до 50,5
Средняя наработка до отказа, ч, не менее	50000
Средний срок службы, лет	25

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и методом наклейки этикетки на корпус трансформатора.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение		Количество
Трансформатор тока измерительный лабораторный	ТТИ-5000	ТТИ-5000А	1 шт.
	ТМЕ 005.4.728.000 БТТ	ТМЕ 005.4.728.001 БТТ
Кабель	ТМЕ 005.6.701.000 КТТ		1 шт.
Руководство по эксплуатации	ТМЕ 005.4.728.000 РЭ		1 экз.
Формуляр	ТМЕ 005.4.728.000 ФО		1 экз.
Упаковка	-		1 шт.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- государственный первичный эталон по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (Государств енный первичный эталон единиц коэффициентов преобразования силы электрического тока ГЭТ 152);

- рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (Трансформаторы тока измерительные лабораторные ТТИ-5000.51, регистрационный номер в Федеральном информационном фонде 55278-13);

- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08).

Допускается применение аналогичных средств поверки, обеспечивающих опред елени е метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на корпус трансформатора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным лабораторным ТТИ-5000

ГОСТ 23624-2001 Трансформаторы тока измерительные лабораторные. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

ТУ 27.11.42-008-12298401-2019 Трансформаторы тока измерительные лабораторные ТТИ-5000. Технические условия

Изготовитель

Общество с ограниченной ответственностью Предприятие «Техника метрологии для энергетики» (ООО Предприятие «ТМЕ»)

ИНН 6660068574

Адрес: 620072, г. Екатеринбург, улица Рассветная, 13-209

Телефон (факс): +7 (343) 222-63-13

Web-сайт: https://www.tme-ekb.ru/

Е-mail: tme.ekb@mail.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39 Web-сайт: http://www.uniim.ru

Е-mail: uniim@uniim.ru

Аттестат аккредитации УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.

---

Приложение № 3 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-11

Назначение средства измерений

Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-11 предназначена для автоматизированного измерения массы гудрона, перекачиваемого с установок АВТ-11 ООО «НЗМП».

Описание средства измерений

Принцип действия СИКНП заключается в следующем: измерительные преобразователи выполняют измерение массового расхода и параметров гудрона. Выходные унифицированные электрические сигналы преобразователей измеряются комплексом измерительновычислительным, который преобразует их, вычисляет массу гудрона и передает результаты измерений и вычислений на автоматизированное рабочее место (АРМ) оператора в программное обеспечение (ПО) «Rate АРМ оператора УУН».

СИКНП состоит из следующих основных блоков:

- блок измерительных линий (БИЛ);

- система обработки информации (СОИ).

Блок измерительных линий представляет собой систему технологических трубопроводов, включающую измерительные линии, оснащенные средствами измерений массового расхода, давления и температуры гудрона, запорной арматурой.

Система обработки информации включает в себя ИВК и АРМ оператора на базе персонального компьютера с установленным ПО «Rate АРМ оператора УУН».

В состав СИКНП входят следующие средства измерений:

• -  расходомеры-счетчики массовые OPTIMASS 6400 (МПР), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53804-13 (далее -регистрационный №);

• -  датчики давления Метран-150 (ПД), регистрационный № 32854-13;

• -  преобразователи температуры программируемые ТСПУ 031 (ПТ), регистрационный № 46611-16;

• -  манометры показывающие виброустойчивые   ДМ8008,   регистрационный

№ 60168-15;

• - термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный № 303-91;

• -  манометры МТИф Кс, регистрационный № 60168-15;

• -  комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (ИВК), регистрационный № 43239-15.

СИКНП обеспечивает выполнение следующих основных функций:

• -  автоматизированное измерение массового расхода и массы гудрона прямым методом динамических измерений;

• -  измерение избыточного давления и температуры гудрона;

• -  проведение контроля метрологических характеристик (КМХ) рабочего МПР с

Лист № 2 Всего листов 4 2

применением контрольного МПР;

• -   ручной отбор проб в соответствии с ГОСТ 2517-2012;

• -   автоматический контроль параметров потока, их индикацию и сигнализацию нарушений установленных границ;

• -  защита информации от несанкционированного доступа.

Пломбирование компонентов СИКНП от несанкционированного доступа осуществляется в соответствии с МИ 3002-2006.

Программное обеспечение

Программное обеспечение (ПО) СИКНП включает в себя встроенное ПО средств измерений в составе СИКНП, ПО ИВК (Formula.o) и ПО «Rate АРМ оператора УУН», установленное на АРМ оператора. Встроенное ПО ИВК осуществляет сбор, обработку результатов измерений, запись и хранение архивов, выполнение КМХ рабочего МПР по контрольному МПР и передачу результатов измерений на АРМ оператора. ПО АРМ оператора предназначено для отображения измерительной информации. ПО ИВК разделено на метрологически значимую и метрологически незначимую части.

Уровень защиты ПО - «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Rate АРМ оператора УУН»	Formula.o
Номер версии (идентификационный номер) ПО	2.4.1.1	6.15
Цифровой идентификатор ПО	F0737B4F	5ED0C426
Другие идентификационные данные (Интерфейс)	-	v.6.19.3

Метрологические характеристики СИКНП нормированы с учетом ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон расхода измеряемой среды через СИКНП, т/ч	от 7,5 до 75
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %	±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая среда	гудрон
Избыточное давление гудрона, МПа	от 0,5 до 1,0
Диапазон температуры рабочей среды, °С	от +80 до +130
Плотность рабочей среды, кг/м3	от 800 до 1000
Вязкость кинематическая (условная), сСт, не более	50 (при +80 °С)

Лист № 2

Всего листов 4

3

Наименование характеристики	Значение
Температура застывания рабочей среды, °С, не более	+60
Количество ИЛ	2 шт. (1 рабочая, 1 контрольно-резервная)
Режим работы СИКНП	периодический
Параметры электрического питания СИКНП: - напряжение переменного тока измерительных цепей, В - напряжение переменного тока силовых цепей, В - частота переменного тока, Гц	220±11 380±38 50±4
Условия эксплуатации: для ПД, ПТ: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм рт.ст.) для МПР: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм рт.ст.) для манометра, термометра: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм рт.ст.) для ИВК: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа (мм рт.ст.)	от +21 до +25; от 30 до 80; от 84 до 106 (от 630 до 800). от -40 до +60; от 30 до 95; от 84 до 106 (от 630 до 800). от -43 до +60; от 30 до 100; от 84 до 106 (от 630 до 800). от +5 до +35; 80; от 84 до 106 (от 630 до 800).
Срок службы, лет, не менее	10

Знак утверждения типа наносится на титульные листы эксплуатационного документа СИКНП печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-11 (заводской № 07-18-004)	-	1 шт.
Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-11. Паспорт и руководство по эксплуатации	КС 28.332-000 РЭ	1 экз.
ГСИ. Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-11. Методика поверки	МП 396-19	1 экз.
Инструкция. ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и параметров нефтепродуктов (СИКНП) с установок АВТ-11 ООО «НЗМП»	ФР.1.29.2020.36203	1 экз.

Поверка

Лист № 2 Всего листов 4 4

осуществляется по документу МП 396-19 «ГСИ. Система измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-11. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 25.12.2019.

Основные средства поверки:

• - рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 (установка поверочная ВЗЛЕТ ПУ, регистрационный № 47543-11);

• -  средства поверки, указанные в методике поверки на СИКНП.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКНП.

Сведения о методиках (методах) измерений

приведены в документе ФР.1.29.2020.36203 «Инструкция. ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и параметров нефтепродуктов (СИКНП) с установок АВТ-11 ООО «НЗМП»

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефтепродуктов (СИКНП) с установок АВТ-11

Приказ Минэнерго России от 15.03.2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Минпромторга России от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Изготовитель

Общество с ограниченной ответственностью Научно-техническая фирма «БАКС» (ООО НТФ «БАКС»)

ИНН 6311007747

Адрес: 443022, г. Самара, пр. Кирова, д. 10

Юридический адрес: 443022, г. Самара, пр. Кирова, д. 22

Телефон: (846) 267-38-12, факс: (3822) 268-38-14

Web-сайт: bacs.ru

E-mail: info@bacs.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а

Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76

Web-сайт: tomskcsm.ru

E-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.

---

Приложение № 9 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-8

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-8 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-8 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.

Расположение резервуаров подземное.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные горизонтальные цилиндрические РГС-4 зав.№№ 2777-1, 2777-2, 2777-3, 2777-4, 2777-5, РГС-8 зав.№№ 2788-1, 2788-3, 2788-4 расположены: Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский район, в 23 км к северо-востоку от г. Новый Уренгой АО «РОСПАН ИНТЕРНЕШНЛ» Восточно-Уренгойский лицензионный участок.

Эскиз резервуаров стальных горизонтальных РГС-4, РГС-8 представлен на рисунке 1-2.

Рисунок 1 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС-4

Рисунок 2 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС-8

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-8 не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-4	РГС-8
Номинальная вместимость, м3	4	8
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,25

Таблица 2 - Основные технические характеристики

Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -60 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-4	5 шт.
Резервуар стальной горизонтальный цилиндрический	РГС-8	3 шт
Паспорт	-	8 экз.

Поверка

осуществляется объёмным методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

• - комплекс градуировки резервуаров «Зонд» (регистрационный № 17906 -08);

• - ареометр стеклянный АНТ-1 (регистрационный № 34711-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методиках (методах) измерений отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-4, РГС-8

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Изготовитель

Акционерное общество «РОСПАН ИНТЕРНЕШЕНЛ»

АО «РОСПАН ИНТЕРНЕШЕНЛ»

ИНН 7727004530

Адрес:   629300,   Тюменская обл., Ямало-Ненецкий автономный округ,

г. Новый Уренгой, ул. Геологоразведчиков, д. 16В

Телефон:+7 (3494) 24-35-10

Факс: +7 (3494) 24-33-11

E-mail: cdo-rospan@rsneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Телефон: +7 (495) 755-52-73

Факс: +7 (495) 785-09-71

E-mail: info@sibintek.ru

Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.

---

Приложение № 10 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные электронные ВЖД-Д

Назначение средства измерений

Весы вагонные электронные ВЖД-Д (далее - весы) предназначены для измерений массы железнодорожных транспортных средств путем:

• - поосного или потележечного взвешивания в движении порожних и груженых вагонов и составов из них с любыми грузами, а также жидкими с кинематической вязкостью не менее 59 мм²/с;

• - повагонного взвешивания в движении и в режиме статического взвешивания с расцепкой или без расцепки порожних и груженых вагонов и составов из них с любыми грузами.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого железнодорожного транспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей персонального компьютера (далее - ПК).

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), которое может состоять из одной или двух секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). Сигнальные кабели датчиков подключены к аналого-цифровому преобразователю, где аналоговый сигнал датчика преобразуется в цифровой. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-485 передается на ПК. ПК служит для отображения результатов взвешивания, хранения измерительной информации и управления весами.

Весы имеют два режима работы: статическое взвешивание неподвижных вагонов и взвешивание вагонов в движении.

В качестве аналого-цифрового преобразователя (устройства обработки аналоговых данных) используется преобразователь (ДП-4 или ДП-8), изготовитель ООО «ЮУВЗ».

Преобразователь устанавливается в термошкафу, в котором поддерживается температура, соответствующая условиям эксплуатации преобразователя.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

• -  датчики весоизмерительные тензорезисторные ST, SHB, модификации ST-M-A11, ST-M-B21, SHB-M-C12, ST-M-A22 изготовитель - ООО «Южно-Уральский Весовой Завод», Россия; (регистрационный № 68154-17);

• -  датчики весоизмерительные тензорезисторные BGS, BGM, модификации BGS-M-A11-0, BGS-M-B21-0, BGM-M-C12, BGS-M-B21-T, BGS-M-A11-T, изготовитель - «BIGMA Messtechnik GmbH», Германия; (регистрационный № 68746-17);

• -  датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (регистрационный № 67871-17);

• -  датчики весоизмерительные тензорезисторные WBK, изготовитель - «CAS Corporation Ltd», Республика Корея (регистрационный № 56685-14);

• -  датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZSF, ZSFB, ZSFY, изготовитель - «Keli Sensing Technology (Ningbo) Co, Ltd», Китай (регистрационный № 75819-19);

• -  датчики весоизмерительные сжатия RC3, изготовитель - «Flintec GmbH», Германия (регистрационный № 50843-12).

Весы снабжены следующими устройствами и функциями:

а) в режиме взвешивания в движении:

• - определение направления и расчет скорости движения каждого вагона;

• - определение положения локомотива с последующим исключением из результатов взвешивания;

• - сигнализация о превышении предела допускаемой скорости движения.

б) в режиме статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство полуавтоматической установки на нуль (T.2.7.2.3).

Весы могут быть оснащены последовательными интерфейсами RS-485, RS-232, Ethernet или USB 2.0 для связи с периферийными устройствами (например, принтеры, вторичный дисплей).

Обозначение модификаций имеет вид:

ВЖД-Д(Х)-Н-К,

где Х - конструктивное исполнение ГПУ (О - для поосного взвешивания, Т - для поте-лежечного взвешивания, В - для повагонного взвешивания);

Н - максимальная нагрузка, т:....................................................30, 50, 100, 150,

200;

К - класс точности по ГОСТ 8.647-2015...................................................................... 0,5; 1; 2.

Маркировка весов производится на маркировочную табличку, расположенную на ГПУ весов, на которой нанесено:

• - товарный знак изготовителя;

• - тип весов;

• - заводской номер весов;

• - максимальная скорость проезда;

• - температурный диапазон;

• - класс точности по ГОСТ 8.647-2015;

• - максимальная нагрузка для взвешивания в движении, Мах ... кг или т;

• - минимальная нагрузка для взвешивания в движении, Мт=...кг или т;

• - максимальная рабочая скорость, Vmax=— км/ч;

• - минимальная рабочая скорость, Vmin=... км/ч;

• - класс точности по ГОСТ OIML R-76-1-2011;

• - поверочный интервал(е) для статического взвешивания;

• - максимальная нагрузка для статического взвешивания, Мах, ...кг или т;

• - минимальная нагрузка для статического взвешивания, Мтц=...кг или т;

• - знак утверждения типа.

Общий вид ГПУ и схематичное изображение весов представлены на рисунке 1.

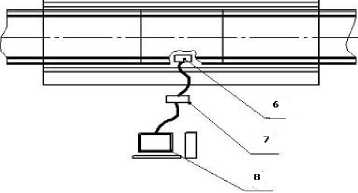

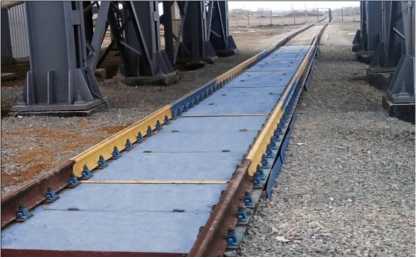

Рисунок 1 - Общий вид ГПУ и схематичное изображение весов (1 - железобетонный фундамент; 2 - въездная секция; 3 - секция ГПУ, 4 - промежуточная секция; 5 - датчик; 6 - ДП-4 (ДП-8); 7 - адаптер интерфейсный; 8 - ПК)

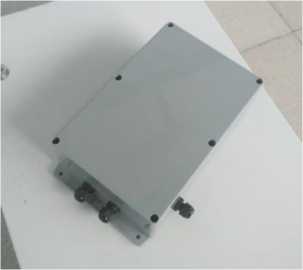

Рисунок 2 - Общий вид преобразователя ДП-4 (ДП-8)

Место нанесения мастичной пломбы

Рисунок 3 - Схема пломбировки корпуса преобразователя

Программное обеспечение

Программное обеспечение (далее - ПО) весов, является автономным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на дисплее ПК в главном окне программы при выборе вкладки «помощь», затем «версия программы». Корпус ПК пломбируется, что препятствует смене носителя с установленным на нем ПО, тогда как пломбировка корпуса термошкафа ограничивает доступ к ДП-4 (ДП-8). При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся в энергонезависимой памяти фиксированным значением.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью измерения ПО без применения специализированного оборудования производителя. Кроме того защита от несанкционированного доступа к настройкам и данным измерений обеспечивается паролем доступа. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Уровень защиты ПО от преднамеренных и непреднамеренных изменений «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VZD Dyn
Идентификационное наименование ПО	Весы ВЖД-Д
Номер версии (идентификационный номер) ПО	1.0.12.X 1)
Цифровой идентификатор ПО	-
Примечание: 1) Х - обозначение, не относящееся к метрологически значимой части ПО.

Метрологические и технические характеристики

Статическое взвешивание

Класс точности по ГОСТ OIML R 76-1-2011 .......................................средний (III).

Значения (Мах), (Min), (d), (е), интервалов нагрузки (m), пределов допускаемой погрешности (mpe) и числа поверочных интервалов (n) при поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Модификации	Мах, т	Min, т	d = е, кг	m, т	mpe, кг	n
ВЖД-ДВ-100	100	1	50	От 1 до 25 включ.	±25	2000
				Св. 25 до 50 включ.	±50
ВЖД-ДВ-150	150	1	50	От 1 до 25 включ	±25	3000
				Св. 25 до 100 включ.	±50
				Св 100 до 150 включ	±75
ВЖД-ДВ-200	200	2	100	От 2 до 50 включ.	±50	2000
				Св. 50 до 200 включ.	±100

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 2, для массы нетто при любом значении массы тары, соответственно.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Точность устройства установки нуля	±0,25е
Показания индикации массы, кг, не более	Мах+9е
Диапазон выборки массы тары (Т-), % от Max	от 0 до 100
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более	4
Диапазон первоначальной установки нуля, % от Мах, не более	20

Взвешивание в движении

Значения максимальной нагрузки (Max), максимальной массы вагона, максимальной нагрузки на платформу (Махп), минимальной массы вагона, минимальной нагрузки на платформу (Minn) по ГОСТ 8.647-2015 для модификаций ВЖД-ДО, ВЖД-ДТ, ВЖД-ДВ представлены в таблице 4.

Таблица 4 - Нагрузки весов для модификаций

Исполнение	Максимальная масса вагона, Max, т	Максимальная нагрузка на платформу Махп, т	Минимальная масса вагона, Min, т	Минимальная нагрузка на платформу Minn, т
ВЖД-ДО-30	-	30	-	1
ВЖД-ДТ-50	-	50	-	1
ВЖД-ДВ-100	100	-	1	-
ВЖД-ДВ-150	150	-	1	-
ВЖД-ДВ-200	200	-	2	-

Действительная цена деления в зависимости от максимальной нагрузки и классов точности приведены в таблице 5.

Таблица 5 - Д ействительная цена деления для классов точности весов в зависимости от максимальной нагрузки и классов точности

Мах, т	Класс точности
	0,5	1	2
	Действительная цена деления, кг
30	50	50	50
50	50	50	100
100	50	100	200
150	100	200	500
200	100	200	500

Пределы допускаемой погрешности при взвешивании в движении вагона при первичной поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 6.

Таблица 6 - Пределы допускаемой погрешности при взвешивании в движении вагона

Класс точности	Пределы допускаемой погрешности в диапазоне
	от Min до 35 % Max включ., % от 35 % Max	св. 35 % Max, % от измеряемой массы
0,5	±0,25	±0,25
1	±0,50	±0,50
2	±1,00	±1,00

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 6.

При взвешивании вагона в составе без расцепки при первичной поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 6, но не должны превышать пределы допускаемой погрешности в эксплуатации.

Пределы допускаемой погрешности весов при взвешивании в движении состава из (n) вагонов в целом при первичной поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 7.

Таблица 7 - Пределы допускаемой погрешности весов при взвешивании в движении состава из

(n) вагонов в целом

Класс точности	Пределы допускаемой погрешности в диапазоне
	от Min • n до 35 % Max • n включ., % от 35 % Max • n	св. 35 % Max^n, % от измеряемой массы
0,5	±0,25	±0,25
1	±0,50	±0,50
2	±1,00	±1,00
где n - количество контрольных вагонов в составе

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение
Минимальная рабочая скорость (Vmin), км/ч	2
Максимальная рабочая скорость (Vmax), км/ч	8
Направление движения при взвешивании	двустороннее
Диапазон температур для ГПУ, оС:
- для ГПУ с датчиками ST, SHB, BGS, BGM, С	от -50 до +50
- для ГПУ с датчиками WBK	от -40 до +50
- для ГПУ с датчиками ZS	от -40 до +40
- для ГПУ с датчиками RC3	от -10 до +40
- относительная влажность при температуре 35 °С, %	95
Диапазон температур для ДП -4, ДП-8	от -10 до +50
Диапазон температур для ДП -4, ДП-8 (при установке в термошкафу), оС	от -50 до +50
Диапазон температур для ПК, оС	от +10 до +40
Параметры электрического питания:
- напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Гц	от 49 до 51
Потребляемая мощность, В^А, не более	500
Время прогрева весов, мин, не более	30
Габаритные размеры весоизмерительной платформы ГПУ, мм, не более:
- длина	25000
- ширина	2500
Масса весоизмерительной платформы ГПУ, кг, не более	2500

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации, а также ударным способом на металлическую или термосублимационным на металлическую маркировочную табличку, расположенную на ГПУ.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Кол-во	Примечание
Весы ВЖД-Д	1 к-т.	—
Персональный компьютер	1 шт.	—
Принтер формата А4	1 шт.	По отдельному заказу
Руководство по эксплуатации, совмещенное с паспортом	1 экз.	—

Поверка осуществляется в соответствии с:

• - в режиме статического взвешивания ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов» в статическом режиме взвешивания.

• - в режиме взвешивания в движении ГОСТ 8.647-2015 «Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Испытания". Приложение А "Методика поверки весов вагонных автоматических».

Основные средства поверки:

• - рабочий эталон 4-го разряда по Приказу Росстандарта от 29 декабря 2018 № 2818 гири номинальной массой от 5 до 2000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

• - контрольные весы и контрольные вагоны, соответствующие требованиям, изложенным в ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбу в соответствии с рисунком 3.

Сведения о методиках (методах) измерений изложены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к весам вагонным электронным ВЖД-Д

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.647-2015 ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 4274-007-15285126-2019 Весы вагонные электронные ВЖД-Д. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод»

(ООО «ЮУВЗ»)

Адрес: 453510, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, 88/1

Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, 134, корпус 6

ИНН 0256013376

Телефон: +7 (34792) 4-71-08, 4-71-09

E-mail: zavod@uuvz.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

---

Приложение № 14 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы тепловизионные SAT моделей CK-200F, CK-350F

Назначение средства измерений

Комплексы тепловизионные SAT моделей CK-200F, CK-350F (далее по тексту -комплексы) предназначены для непрерывных бесконтактных (дистанционных) измерений температуры тела человека в процессе эпидемиологического контроля (мониторинга) мест большого скопления или большой проходимости людского потока, при этом, измерения происходят в пределах зоны, определяемой полем зрения оптической системы тепловизионной камеры (тепловизора), и визуализации информации на мониторе персонального компьютера.

Описание средства измерений

Принцип действия комплексов основан на измерении температуры людей, путем преобразования теплового излучения от тела человека, передаваемого через оптическую систему на приемник тепловизионной камеры, входящей в состав комплексов, в цифровой сигнал. Приемник тепловизионной камеры представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).

В состав комплексов входят:

• - оптико-электронный блок, в состав которого входит тепловизионная камера, обеспечивающая измерение температуры, и видеокамера, позволяющая идентифицировать человека с повышенной температурой, а также делать фото - и видеозапись;

• - излучатель BB-350F в виде модели «абсолютно чёрного тела» (далее по тексту - АЧТ), излучающий в инфракрасном спектре эквивалент постоянной температуры (установленная температура плюс 40 °С), основываясь на котором, измерительный алгоритм тепловизора автоматически производит постоянную «самокалибровку» в процессе измерений;

• - программное обеспечение (далее по тексту - ПО), которое активируется через интернет-браузер на компьютере или ноутбуке контролирующего сотрудника, позволяет определять людей с повышенной температурой тела, выдает звуковой сигнал сирены при обнаружении и делает запись видео этого человека.

Комплексы тепловизионные SAT моделей CK-200F, CK-350F отличаются друг от друга по метрологическим и техническим характеристикам.

Оптико-электронный блок конструктивно выполнен в цилиндрическом корпусе из алюминия, на лицевой панели которого размещены объективы тепловизионной и видеокамеры.

АЧТ конструктивно выполнено в прямоугольном блоке из алюминия, на лицевой панели которого размещена излучающая поверхность, а на задней панели - регулятор температуры.

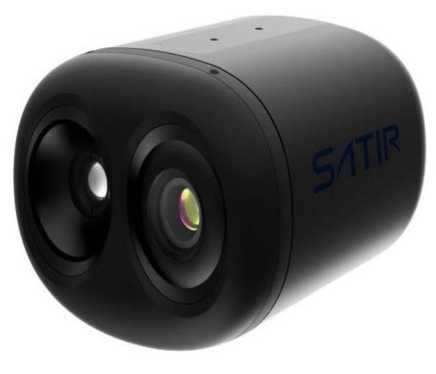

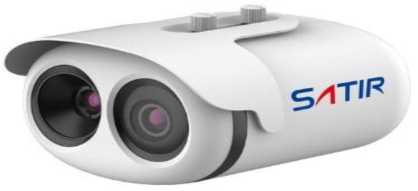

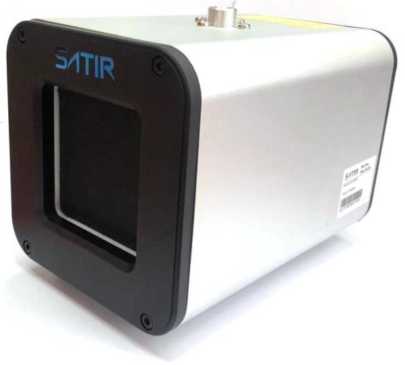

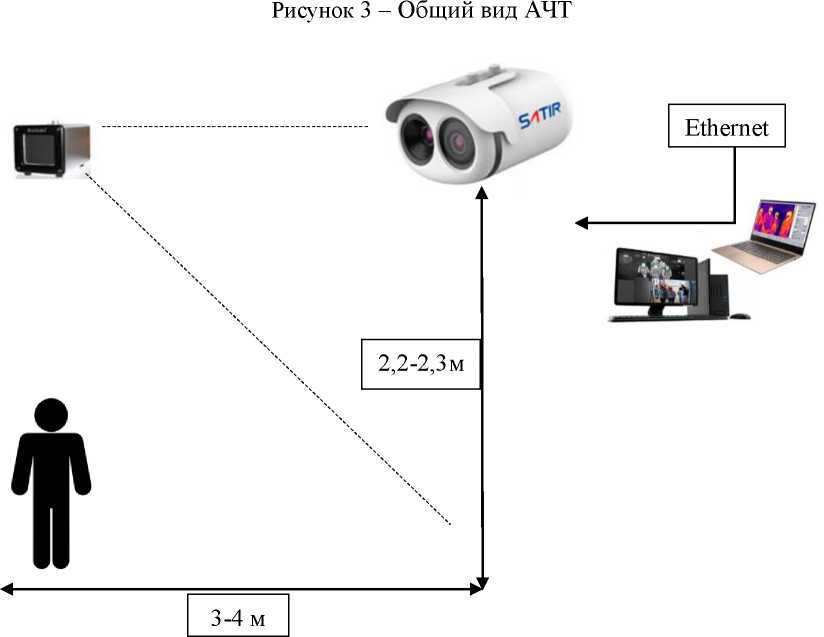

Фотографии общего вида компонентов комплексов тепловизионных SAT моделей CK-200F, CK-350F приведены на рисунках 1-3. Структура комплексов представлена на рисунке 4.

Пломбирование компонентов комплексов не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) комплексов состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, которое загружается в тепловизор, входящий в состав оптико-электронный блока, на предприятии-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция оптико-электронного блока исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Автономная часть ПО (Fever Screening Software) предназначена для представления результатов измерения температуры человека в потоке, используя алгоритм поиска и детектирования лиц, что позволяет автоматически выделять только людей, из всех излучающих объектов в поле зрения, и измерять только тепловое излучение, исходящие от них. Также ПО обеспечивает измерение температуры в автоматическом режиме, что позволяет задействовать функцию тревоги, при получении данных измерений температуры выше заданных допустимых параметров.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V3.6
Цифровой идентификатор программного обеспечения	отсутствует

Идентификационные данные автономной части ПО приведены в таблице 2. Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Fever Screening Software
Номер версии (идентификационный номер) ПО, не ниже	V3.6
Цифровой идентификатор программного обеспечения	отсутствует

Метрологические и технические характеристики

Метрологические характеристики комплексов тепловизионных SAT моделей CK-200F, CK-350F приведены в таблице 3.

Таблица 3

Наименование характеристики	Значение (в зависимости от модели)
	CK-200F	CK-350F
Диапазон измерений температуры, °С	от 0 до +60	-20 до +60
Пределы допускаемой абсолютной погрешности
измерений температуры, °С:
- в диапазоне температур от -20 до +32 °С не включ.	±1,0
- в диапазоне температур от +32 до +44 °С включ.	±0,5 (*);	±1,0(**)
- в диапазоне температур св. +44 до +60 °С	±1,0
Разрешающая способность при измерении	0 1
температуры, °С
Порог температурной чувствительности	<0 05	<0,04
(при температуре объекта +30 °С), °С

Наименование характеристики	Значение (в зависимости от модели)
	CK-200F	CK-350F
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	44°х33°	46°х35,3°
Фокусное расстояние, мм	8
Примечания: (*)  - данное значение погрешности достигается при совместном использовании тепловизионной камеры со специальным ПО и высокостабильным излучателем в виде модели АЧТ, входящим в комплектность комплекса и находящимся в ее поле зрения (при проведении измерений), и подтверждается при помощи метода передачи единицы температуры контактным способом с использованием вспомогательной вставки -излучателя с эталонным термометром, находящимся внутри корпуса вставки, помещенной в жидкостной термостат переливного типа; (**) - без использования комплектного излучателя.

Метрологические характеристики АЧТ приведены в таблице 4.

Таблица 4

Наименование характеристики	Значение
Диапазон воспроизведения температуры АЧТ, °С	от +5 до +50
Коэффициент излучения полости АЧТ	0,97
Разрешающая способность регулятора температуры АЧТ, °С	0,1
Неоднородность температуры АЧТ, °С	±0,1
Нестабильность поддержания установленной температуры АЧТ, °С, не более	±0,15

Основные технические характеристики комплексов тепловизионных SAT моделей CK-200F, CK-350F приведены в таблице 5.

Таблица 5

Наименование характеристики	Значение (в зависимости от модели)
	CK-200F	CK-350F
Количество пикселей матрицы детектора тепловизионной камеры, пиксели*пиксели	256x192	384x288
Запись изображений или частота обновлений тепловизионной камеры, Гц	50
Количество одновременно определяемых объектов в поле зрения, не более	8	16
Габаритные размеры оптико-электронного блока, мм (длина х ширина х высота)	210x173x120	212x182x136
Масса оптико-электронного блока, кг, не более	2
Напряжение питания, В	12 (в том числе PoE 802.3af)
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -30 до +60 (*) не более 90 (без конденсации)
Средняя наработка до отказа, ч, не менее	43800
Средний срок службы, лет, не менее	5
Примечание: (*) - для работы на открытом воздухе используется дополнительный термокожух

Основные технические характеристики АЧТ приведены в таблице 6.

Таблица 6

Наименование характеристики	Значение
Габаритные размеры АЧТ, мм (длина х ширина х высота)	180x110x120
Габаритные размеры излучающей поверхности АЧТ, мм (длина х ширина)	70x70
Масса АЧТ, кг, не более	1,8
Напряжение питания, В	от 100 до 240
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от 0 до +40 не более 90 (без конденсации)

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на комплекс (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус оптико-электронного блока комплекса.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Количество
Комплекс тепловизионный SAT моделей CK-200F, CK-350F (модель в соответствии с заказом) в составе: - оптико-электронный блок - АЧТ	1 шт. 1 шт.
Руководство по эксплуатации (на русском языке)	1 экз.
Методика поверки МП 207-040-2020	1 экз.
Блок питания	1 шт.
Комплект кабелей для подключения	1 шт.
Кронштейн для крепления на стену	1 шт.
Упаковка	1 шт.
USB-накопитель с ПО Fever Screening Software	1 шт.
Кронштейн для крепления к потолку*	1 шт.
Ноутбук*	1 шт.
Штатив*	1 шт.
* - по дополнительному заказу

Поверка

осуществляется по документу МП 207-040-2020 «ГСИ. Комплексы тепловизионные SAT моделей CK-200F, CK-350F. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.07.2020 г.

Основные средства поверки:

Рабочие эталоны 1-го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от плюс 20 до плюс 50 °С;

Рабочие эталоны 1-го разряда по ГОСТ 8.558-2009 - пирометры инфракрасные эталонные 1-го разряда с диапазоном измерений температуры от плюс 20 до плюс 50 °С;

Термостат переливной прецизионный ТПП-1.2 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 33744-07);

Измеритель температуры многоканальный прецизионный МИТ 8.15 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 19736-11);

Излучатель в виде модели АЧТ мод. АЧТ-1 (вставка) из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019, коэффициент излучающей способности 0,996, диаметр излучающей поверхности 20 мм;

Термопреобразователь сопротивления из платины ТС-1388/4 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 61352-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам тепловизионным SAT моделей CK-200F, CK-350F

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «SATIR Europe», Ирландия

Адрес: Marley's Business Park, Marley's Lane, Drogheda, Co.Louth, A92 PX6P, Ireland

Web-сайт: www.satir.com

E-mail: service@satir.com

Тел.: +353 (0) 41 9844371

Заявитель

Общество с ограниченной ответственностью «КЕЛЬВИН» (ООО «КЕЛЬВИН»)

ИНН 7702385072

Адрес: 129110, г. Москва, Олимпийский проспект, д. 22, кв. 24

Тел.: +7 (495) 509-62-10

Web-сайт: www.sat-infrared.ru

E-mail: info@sat-infrared.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

---

Приложение № 13 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аттенюаторы оптические серии ТОПАЗ-5000

Назначение средства измерений

Аттенюаторы оптические серии ТОПАЗ-5000 (далее по тексту - аттенюаторы) предназначены для измерений ослабления оптического излучения в волоконно-оптических линиях связи.

Описание средства измерений

Принцип действия оптического аттенюатора основан на изменении длины пути светового потока (оптического излучения) в поглощающей среде. Изменение свойств оптического тракта (поглощающей среды) аттенюатора достигается путем регулировки его встроенных оптико-механических устройств.

Аттенюаторы позволяют проводить установку вносимого ослабления оптического излучения заданной величины, с установленным шагом регулировки ослабления. Все настройки отображаются на цифровом индикаторе на передней панели прибора.

Конструктивно аттенюаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и индикатор, на боковых панелях -оптические коннекторы и разъем USB.

Аттенюаторы выпускаются в различных модификациях, отличающихся их функциональным назначением для типа подключаемого оптического волокна. Для идентификации модификаций дополнительно к обозначению серии применяется следующие обозначения: ТОПАЗ-5000-1 - модификация для подключения к многомодовым оптическим волокнам; ТОПАЗ-5000-2 - модификация для подключения к одномодовым оптическим волокнам, ТОПАЗ-5000-3 - модификация для комбинированного подключения к одномодовым и многомодовым оптическим волокнам. Обозначение модификации приводится в руководстве по эксплуатации и наносится в виде наклейки на тыльной панели аттенюаторов.

Внешний вид аттенюаторов и место нанесения знака утверждения типа показан на рисунке 1. Пломбирование корпуса аттенюаторов осуществляется в местах винтового соединения.

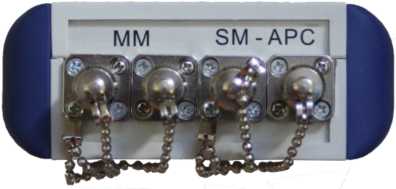

с оптическими портами

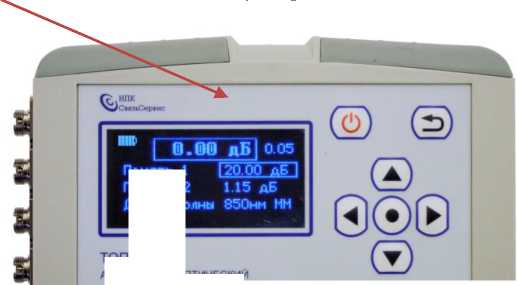

Рисунок 1 - Внешний вид аттенюаторов

Программное обеспечение

Аттенюаторы имеют специализированное программное обеспечение (ПО). Конструкция аттенюаторов исключает возможность несанкционированного влияния на ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТОПАЗ-5000
Номер версии (идентификационный номер) ПО	не ниже V2.01
Цифровой идентификатор ПО	отсутствует

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики аттенюаторов

Наименование характери стики	Значение
Модификации	ТОПАЗ-5000-1 для многомодового волокна	ТОПАЗ-5000-2 для одномодового волокна	ТОПАЗ-5000-3 для многомодового и одномодового волокна
Фиксированные длины волн, нм	850, 1300	1310, 1550	850, 1300/1310, 1550
Диапазон измерений ослабления оптического излучения, дБ	от 0 до 40	от 0 до 80	от 0 до 40/от 0 до 80
Пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения, дБ	0,5+0,15-А	0,5+0,025 •А	0,5+0,15 •А/0,5+0,025 •А
Собственные вносимые потери, дБ, не более	2
Дискретность установки ослабления оптического излучения, дБ	0,05
А - установленное значение ослабления оптического излучения, дБ

Таблица 3 - Основные технические характеристики аттенюаторов

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	5
Масса, кг, не более	0,7
Габаритные размеры (длина х ширина х высота), мм, не более:	90 х 160 х 35
Условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °C, %, не более - атмосферное давление, кПа	от +15 до +25 80 от 84,0 до 106,7

Знак утверждения типа

наносят на титульный лист руководство эксплуатации и на лицевую панель аттенюатора типографским или иным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Аттенюатор оптический серии ТОПАЗ -5000	-	1
Руководство по эксплуатации	АВНФ.411918.040 РЭ	1

Поверка

осуществляется по документу Р 50.2.070-2009 «ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».

Основное средство поверки:

- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013.

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к аттенюаторам оптическим серии ТОПАЗ-5000

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»

Р 50.2.070-2009 ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки

АВНФ.411918.040 ТУ «Аттенюаторы оптические серии ТОПАЗ-5000. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»)

ИНН 7811499993

Адрес: 192012, г. Санкт-Петербург, пр. Обуховской Обороны, д. 112, к. 2, лит. «И»-630

Телефон (факс): +7 (812) 380-85-09

E-mail: optics@comm-serv.ru

Испытательный центр

Общество с ограниченной ответств енностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

E-mail: VS-KIA@rambler.ru

Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310671 от 22.05.2015 г.

---
