МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

№    730______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    марта     2024 г. № __°

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2024 г. № 730

Лист № 1 Регистрационный № 40495-09 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой ППН «Каменный Лог»

Система измерений количества и параметров нефти сырой ППН «Каменный Лог» (далее - система) предназначена для измерений массы сырой нефти.

Принцип действия системы основан на использовании прямого метода динамических измерений массы сырой нефти с помощью счетчиков-расходомеров массовых.

Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией системы и эксплуатационными документами ее компонентов.

Система состоит из измерительных каналов массы сырой нефти, температуры, избыточного давления, разности давления на фильтрах, объемного расхода в блоке измерений параметров сырой нефти, объемной доли воды, плотности сырой нефти, основными компонентами которых являются:

• - счетчики-расходомеры массовые Micro Motion модели CMF 300 (далее - СРМ) (рег. номер 13425-06);

• - термопреобразователи сопротивления платиновые серии 65 (рег. номер 22257-05) в комплекте с преобразователями измерительными 3144Р (рег. номер 14683-04);

• - преобразователи измерительные Метран-2700 (рег. номер 87657-22);

• - термопреобразователи сопротивления Метран-2000 (рег. номер 38550-13);

• - термопреобразователи прецизионные ПТ 0304-ВТ (рег. номер 77963-20);

• - преобразователи давления измерительные 3051 (рег. номер 14061-04);

• - датчики давления Метран-150 (рег. номер 32854-13);

• - датчики давления Метран-75 (рег. номер 48186-11)

• - счетчик нефти турбинный МИГ (рег. номер 26776-08);

• - влагомер сырой нефти модели ВСН-2 (рег. номер 24604-03, 24604-12);

• - преобразователь плотности жидкости измерительный (мод. 7835) (далее - ПП) (рег. номер 15644-06);

• - контроллер измерительный FloBoss S600 (далее - ИВК) (рег. номер 38623-08). -термометры и манометры для местной индикации и контроля температуры и давления. Для поверки и контроля метрологических характеристик (далее - МХ) СРМ применяют

установку трубопоршневую поверочную стационарную «ОЗНА-Прувер С-0,05» модели 280 (далее - ТПУ) (рег. номер 31455-06).

На

. 1

ия внешнего вида системы.

Маркировочная табличка

Рис. 1 Внешний вид системы.

Заводской номер системы нанесен штамповкой на маркировочную табличку, закрепленную сбоку от двери помещения системы, а также указан в эксплуатационной документации системы типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на систему не предусмотрено.

Пломбирование системы не предусмотрено.

Программное обеспечение (ПО) системы (ПО, АРМ оператора) обеспечивает реализацию функций системы. Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО системы «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики системы, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3, 4.

Таблица 2 - Метрологические характеристики системы

Таблица 3 - Состав и основные метрологические характеристики измерительных каналов (далее по тексту - ИК) с комплектным методом определения метрологических характеристик)

Таблица 4 - Основные технические характеристики системы

наносится в нижней части титульного листа руководства по эксплуатации системы типографским способом.

Комплектность системы приведена в таблице 5.

Таблица 5 - Комплектность системы

приведены в инструкции «ГСИ. Масса сырой нефти. Методика измерений системой измерений количества и параметров нефти сырой ППН «Каменный Лог» (свидетельство об аттестации методики (метода) измерений №  01.00257-2013/8409-18). Регистрационный номер

в Федеральном реестре методик измерений ФР.1.29.2018.30765.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Филиал по разработке и внедрению АС ОДУ ЗАО «Пермский центр по АСУ»

ИНН: 5904028288

Адрес: 614007, г. Пермь, ул. Островского, д. 65/9

Телефон: +7(342) 216-81-87

Факс: +7(342) 216-83-60

E-mail: asodu.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2024 г. № 730

Лист № 1 Регистрационный № 60088-20 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ»

Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС), расстояния, проходимого ТС в зоне контроля, и измерений текущих значений времени, синхронизированного с национальной шкалой координированного времени UTC(SU).

Принцип действия комплексов основан на измерении расстояния пройденного ТС в зоне контроля и времени, за которое ТС проходит данное расстояние.

Принцип действия комплексов при измерении текущих значений времени основан на получении значений времени национальной шкалы координированного времени UTC(SU) от приемника глобальной спутниковой системы ГЛОНАСС/GPS или только ГЛОНАСС. При невозможности синхронизации шкал времени, измерения не осуществляются.

Измерение скорости ТС происходит только при условии распознавания государственного регистрационного знака (ГРЗ).

Комплексы состоят из блока обработки информации (далее - БОИ) и от одного до четырех блоков видеокамеры (далее - БВ), подключаемых к БОИ специализированным кабелем. По кабелю передается цифровой некомпрессированный сигнал видеоизображения (интерфейсы HD-SDI или 3G-SDI), сигнал управления контроллером БВ (интерфейс RS-485), и осуществляется питание БВ (24В).

БОИ включает в себя полнофункциональную вычислительную среду и программное обеспечение (ПО) «Форсаж-1» со встроенным алгоритмом распознавания государственных регистрационных знаков (ГРЗ) транспортных средств и алгоритмом измерения скорости движения ТС. БОИ закрепляется на любой вертикальной плоской либо цилиндрической поверхности (например, опора освещения).

Высота установки БВ от 5 до 10 м от полотна дороги, зона контроля одного БВ от 30 до 75 м позволяют вести автоматическую видеофиксацию нарушений правил дорожного движения в пределах от 1 до 4 полос движения транспортных средств.

Комплексы применяются для фиксации в автоматическом режиме нарушений скоростного режима, правил остановки или стоянки ТС, движения ТС по полосе для маршрутных транспортных средств или разделительной полосе, выезда ТС на полосу встречного направления, в т. ч. по дороге с односторонним движением, движение ТС по обочине, по тротуарам, пешеходным, велосипедным и велопешеходным дорожкам, полосам для велосипедистов, выезд ТС на трамвайные пути встречного направления, нарушения требований дорожных знаков и дорожной разметки, разворота, поворота налево, движение задним ходом в запрещенных местах, выезда на перекресток в случае возникновения затора, проезда перекрестка при запрещающем сигнале светофора, пересечение стоп-линии при запрещающем сигнале светофора, нарушения габаритных параметров ТС, нарушения правил проезда железнодорожного переезда, непредставления преимущества пешеходу на пешеходном переходе, нарушения при использовании для передвижения средств индивидуальной мобильности, как для приближающихся, так и для удаляющихся ТС, с одновременной фиксацией и подсчетом количества всех ТС, находящихся в зонах контроля комплекса, с формированием пакета данных с траекторией (треком) движения по каждому ТС.

Общий вид комплексов, места пломбирования и место нанесения знака утверждения типа представлены на рисунке 1.

Места установки пломб

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид комплексов и места пломбирования

Маркировка комплексов наносится на нижнюю часть БОИ. Маркировка комплексов содержит наименование изготовителя или его товарный знак, условное обозначение комплекса, заводской номер комплекса, дату изготовления (месяц, год). Маркировка комплексов нанесена на наклейку, выполненную типографским способом. Формат заводского номера буквенноцифровой. Пример маркировки представлен на рисунке 2.

Рисунок 2 - Примет маркировки комплексов

Нанесение знака поверки на средство измерений не предусмотрено.

Комплексы работают под управлением программного обеспечения «Форсаж-1». ПО «Форсаж-1» содержит метрологически значимую часть cammodel.dll.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус БОИ в виде наклейки, на титульный лист паспорта ПС 401250-002

31745739-2019 и руководства по эксплуатации РЭ 401250-002-31745739-2019 методом печати.

Таблица 4 - Комплектность средства измерений

приведены в разделе «Принцип работы» документа РЭ 401250-002-31745739-2019 «Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ». Руководство по эксплуатации».

Комплекс автоматической видеофиксации нарушений правил дорожного движения «ФОРСАЖ». Технические условия ТУ 401250-002-31745739-2019.

Общество с ограниченной ответственностью «Инжиниринговая компания «ВИДЕОАНАЛИТИКА» (ООО «ИКВА»)

ИНН 7703813958

Адрес: 123557, г. Москва, ул, Пресненский Вал, д. 19, стр. 1

Телефон (факс): (499) 702-82-96

E-mail: info@v-analytica.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Место нахождения юридического лица: г.о. Солнечногорск, рп. Менделеево

рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11 Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2024 г. № 730

Лист № 1 Регистрационный № 79445-20 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные с фото и видеофиксацией «Страж»

Комплексы программно-аппаратные с фото и видеофиксацией «Страж» (далее -комплексы) предназначены для измерений значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU).

Принцип действия комплексов основан на приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС с помощью навигационного приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи текущего момента времени в сохраняемые фото и видеокадры, формируемые комплексами.

Комплексы конструктивно состоят из модуля управления, представляющего собой специальный ударопрочный, пылевлагозащищенный металлический корпус, и камеры фото и видеофиксации, состоящей из видеокамеры и ИК-прожектора.

Функционально комплексы могут применяться для фиксации следующих типов событий и видов нарушений: остановка в зоне действия знака ”Остановка запрещена”; стоянка в зоне действия знака ”Стоянка запрещена”; остановка в зоне действия желтой линии разметки (1.4); стоянка на пешеходном переходе; стоянка вторым рядом; стоянка на пересечении проезжих частей; стоянка в зоне действия знака «Стоянка запрещена по четным числам»; стоянка в зоне действия знака «Стоянка запрещена по нечетным числам»; проезд под запрещающий знак; движение транспортных средств по полосе для маршрутных транспортных средств или остановка на указанной полосе; нарушение способа постановки транспортного средства на стоянку; нарушение правил использования городского парковочного пространства; нарушение правил в области благоустройства; выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой); поворот, или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги; несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС; выезд в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути; выезд в нарушение ПДД на полосу, предназначенную для встречного движения; нарушение правил пользования внешними световыми приборами; нарушение правил применения ремней безопасности или мотошлемов; нарушение правил пользования телефоном водителем ТС; движение ТС во встречном направлении по дороге с односторонним движением; нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС; установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.); невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения); выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора; остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде; движение ТС с разрешенной массой ТС по полосам в нарушение ПДД; нарушение правил, установленных для движения ТС в жилых зонах; раскрытие скрытых ГРЗ транспортных средств, двигающихся по дорогам общего пользования; прочие нарушения и события.

Общий вид, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа комплексов представлены на рисунках 1, 2 и 3.

Место пломбировки от несанкционированного доступа

Рисунок 2 - Схема пломбировки комплексов от несанкционированного доступа

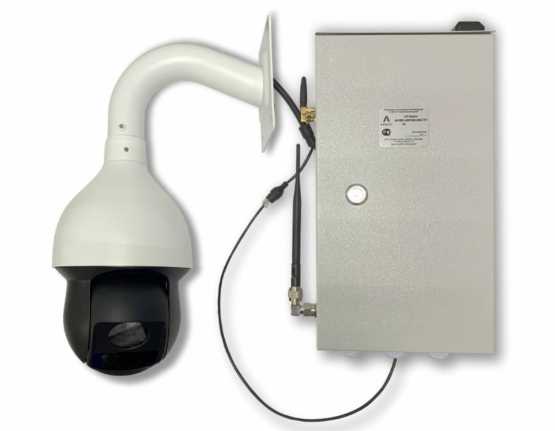

Рисунок 1 - Общий вид комплексов

Место нанесения знака утверждения типа

Рисунок 3 - Обозначение места нанесения знака утверждения типа

Заводской номер наносится типографским способом на шильдик расположенный на корпусе модуля управления. Формат нанесения заводского номера буквенно-цифровой.

Знак поверки на комплексы не наносится.

Пример маркировки комплексов с указанием места нанесения заводского номера представлен на рисунке 4.

Комплекс программно-аппаратный с фото и видеофиксацией

«Страж»

АНБЕ.402169.015 ТУ

№ С20-001

дата выпуска

20 г.

ООО «Ангелы АйТи», 3941

ул. Карла Марк тел. 8 (473) 25?

Место нанесения заводского номера

Рисунок 4 - Пример маркировки комплексов

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (ПО), метрологическая часть которого обеспечивает определение текущего времени.

Установленное программное обеспечение комплексов защищенно электронным ключом.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик расположенный на корпусе модуля управления и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность комплексов

изложены в разделе 4 «Общее описание программного обеспечения комплекса» документа «Комплекс программно-аппаратный с фото и видеофиксацией «Страж». Руководство по эксплуатации» АНБЕ 402169.015 РЭ.

Нормативные документы, устанавливающие требования к средству измерений АНБЕ.402169.015 ТУ Комплекс программно-аппаратный с фото и видеофиксацией «Страж». Технические условия.

Общество с ограниченной ответственностью «Ангелы АйТи» («ООО «Ангелы АйТи») ИНН: 3664101629

Адрес: 394036, г. Воронеж, ул. Карла Маркса, д. 53, оф. 501 Телефон: +7 (473) 2-555-007

Web-сайт: www.angelsit.ru

E-mail: it@angelsit.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Место нахождения юридического лица: г.о. Солнечногорск, рп. Менделеево Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2024 г. № 730

Лист № 1 Регистрационный № 89656-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти АО «Геология» на НПС «Азнакаево»

Система измерений количества и показателей качества нефти АО «Геология» на НПС «Азнакаево» (далее - СИКН) предназначена для измерений массы брутто и массы нетто нефти.

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью счетчиков-расходомеров массовых Micro Motion (далее - МПР). Выходные электрические сигналы измерительных преобразователей МПР поступают на соответствующие входы контроллера измерительного FloBoss S600+ (далее -ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта.

Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Конструктивно СИКН состоит из входного и выходного коллекторов, блока фильтров, блока измерительных линий (далее - БИЛ), блока измерений показателей качества нефти (далее - БИК), узла подключения передвижной поверочной установки (далее - ПУ) и системы сбора и обработки информации (далее - СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из одной рабочей измерительной линии (далее - ИЛ) и одной контрольнорезервной ИЛ.

БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: ИВК, осуществляющие сбор измерительной информации и формирование отчетных данных; два автоматизированных рабочих места оператора на базе ПО ПК «Cropos» (далее - АРМ оператора) (основное и резервное), оснащенные средствами отображения, управления и печати.

Узел подключения передвижной ПУ предназначен для проведения поверки и контроля метрологических характеристик (далее - КМХ) МПР по передвижной ПУ.

В состав СИКН входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологических режимов работы СИКН.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);

• - автоматическое измерений массы брутто нефти в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³), вязкости (мм²/с) и объемной доли воды (%) в нефти;

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и КМХ МПР по стационарной или передвижной ПУ;

• - КМХ МПР, установленого на рабочей ИЛ, по МПР на контрольно-резервной ИЛ;

• - автоматический и ручной отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования СИ в соответствии с МИ 3002-2006.

Заводской номер 022 в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку блок-бокса СИКН.

Нанесение знака поверки на СИКН не предусмотрено.

СИКН реализовано в ИВК и в АРМ оператора, оснащенные средствами отображения, управления и печати. Идентификационные данные программного обеспечения (ПО) СИКН приведены в таблице 2.

Т а б л и ц а 2 - Идентификационные данные ПО СИКН

Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические характеристики

наносится на титульный лист паспорта СИКН типографским способом.

Т а б л и ц а 5 - Комплектность средства измерений

представлены в документе МН 978-2020 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти АО «Геология» на НПС «Азнакаево», ФР.1.28.2020.36822.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 снтября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, 50-летия Октября ул., д. 24

Телефон: +7(347)292-79-10, 292-79-11, 279-88-99, 8-800-700-78-68

E-mail: nefteavtomatika@nefteavtomatika.ru

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Адрес места осуществления деятельности: 450511, Республика Башкортостан, Уфимский р-н, д. Мударисово, ул. Нефтеавтоматики, д. 1

Телефон: +7(347)292-79-10, 292-79-11, 279-88-99, 8-800-700-78-68 E-mail: nefteavtomatika@nefteavtomatika.ru

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2024 г. № 730

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти по резервной схеме учета АО «Геология» на НПС «Азнакаево»

Система измерений количества и показателей качества нефти по резервной схеме учета АО «Геология» на НПС «Азнакаево» (далее - СИКН) предназначена для измерений массы брутто и массы нетто нефти.

Измерения массы брутто нефти выполняют косвенным методом динамических измерений по результатам измерений:

• - объёма нефти с помощью счётчика жидкости ультразвукового ALTOSONIC 5 (далее - ПР), преобразователей давления и температуры;

• - плотности нефти в лаборатории или с помощью поточных преобразователей плотности, давления и температуры.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Конструктивно СИКН состоит из измерительной линии (ИЛ) и системы сбора и обработки информации (далее - СОИ).

СОИ обеспечивает сбор, обработку и хранение измерительной информации. В состав СОИ входят: контроллер измерительный FloBoss S600+ (далее по тексту - ИВК), осуществляющий сбор измерительной информации и формирование отчетных данных, и автоматизированное рабочее место оператора на базе ПО ПК «CROPOS» (далее по тексту -АРМ оператора), оснащенное средствами отображения, управления и печати.

В состав СИКН входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологических режимов работы СИКН.

СИКН установлена на одной площадке последовательно с системой измерений количества и показателей качества нефти АО «Геология» на НПС «Азнакаево» в связи, с чем предусмотрена возможность:

• - измерения массы брутто нефти с применением результатов измерений плотности нефти поточным преобразователем плотности, установленным в блоке измерений показателей качества нефти системы измерений количества и показателей качества нефти АО «Геология» на НПС «Азнакаево»;

• - измерения объемной доли воды в нефти, температуры и давления нефти средствами измерений, установленными в блоке измерений показателей качества нефти системы измерений количества и показателей качества нефти АО «Геология» на НПС «Азнакаево».

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение объемного расхода нефти (м³/ч);

• - автоматическое измерение массового расхода нефти (т/ч);

• - автоматическое вычисление массы брутто нефти (т);

• - автоматическое вычисление объема нефти (м³);

• - автоматическое измерение температуры (°С), давления (МПа);

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и КМХ ПР по рабочему эталону 2-го разряда;

• - ручной отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования СИ в соответствии с МИ 3002-2006.

Заводской номер 022 в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку рамы СИКН.

Нанесение знака поверки на СИКН не предусмотрено.

СИКН реализовано в ИВК и в АРМ оператора, оснащенные средствами отображения, управления и печати. Идентификационные данные программного обеспечения (ПО) СИКН приведены в таблице 2.

Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО СИКН

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические характеристики

наносится на титульный лист паспорта СИКН типографским способом.

Лист № 4 Всего листов 4 Комплектность средства измерений

Т а б л и ц а 5 - Комплектность средства измерений

приведены в документе МН 979-2020 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти по резервной схеме учета АО «Геология» на НПС «Азнакаево», ФР.1.28.2020.36823.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, 50-летия Октября ул., д. 24

Телефон: +7(347)292-79-10, 292-79-11, 279-88-99, 8-800-700-78-68 E-mail: nefteavtomatika@nefteavtomatika.ru

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Адрес места осуществления деятельности: 450511, Республика Башкортостан, Уфимский р-н, д. Мударисово, ул. Нефтеавтоматики, д. 1

Телефон: +7 (347) 292-79-10, 292-79-11, 279-88-99, 8-800-700-78-68 E-mail: nefteavtomatika@nefteavtomatika.ru

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
