№325 от 17.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27449
О внесении изменений в описание типа на манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
|
17 февраля 2017 г. |
ПРИКАЗ ^s 325 Москва |
О внесении изменений в описание типа на манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «Манотомь» от 1 ноября2016г.№99-351120 приказываю:
-
1. Внести изменения в описание типа на манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 5 8474-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Г \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ 311
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» февраля 2017 г. № 325Изменения в описание типа на манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ Назначение средства измеренийМанометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ (далее - приборы) предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода, аммиака, ацетилена, сероводородосодержащих сред, хладонов 12, 13, 22, 134а, 142, 404а, 502, газоводонефтяной эмульсии, нефти и нефтепродуктов.
Описание средства измеренийПринцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины, один конец которой неподвижно соединен с держателем, а другой конец подвижный, связан с трибко-секторным механизмом. Перемещение конца трубчатой пружины преобразуется в поворот указательной стрелки.
Приборы М-ЗВУ, МВ-ЗВУ, В-ЗВУ изготавливаются в корпусе диаметром 100 мм, М-4ВУ, МВ-4ВУ, В-4ВУ - в корпусе диаметром 160 мм.
Приборы М-ЗВУ, МВ-ЗВУ, В-ЗВУ изготавливаются с радиальным штуцером без фланца, с радиальным штуцером с задним расположением фланца и с осевым штуцером без фланца; приборы исполнения «Кс» - с радиальным и осевым штуцером без фланца и с задним расположением фланца.
Виброустойчивость приборов М-ЗВУ, МВ-ЗВУ, В-ЗВУ достигается за счёт жидкостного демпфирования осей трибки и сектора. Нижняя плата механизма армирована поликамидом в виде двух цилиндрических колпачков. На цапфы осей трибки и сектора посажены барабаны. В цилиндрический зазор между барабаном и колпачком введена демпфирующая жидкость. При повороте трибки и оси сектора жидкостное трение в зазоре создаёт демпфирующую силу.
Виброустойчивость приборов М-ЗВУКс, МВ-ЗВУКс, В-ЗВУКс и М-4ВУКс, МВ-4ВУКс, В-4ВУКс обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью.
Приборы устойчивы к воздействию температуры окружающего воздуха от минус 60 до плюс 70 °C для климатического исполнения У2 и ОМ2, и от минус 45 до плюс 70 °C (по заказу потребителя от минус 65 до плюс 70 °C) для климатического исполнения УХЛ1.
По защищенности от проникновения внутрь внешних твердых предметов и воды приборы исполнений У2 и ОМ2 соответствуют степени защиты IP54 по ГОСТ 14254-96, приборы исполнения УХЛ1 - IP65 по ГОСТ 14254-96.
Обозначения климатических исполнений по ГОСТ 15150-69 - У2,ОМ2,УХЛ 1.
Модификация приборов: Кс - коррозионностойкие.

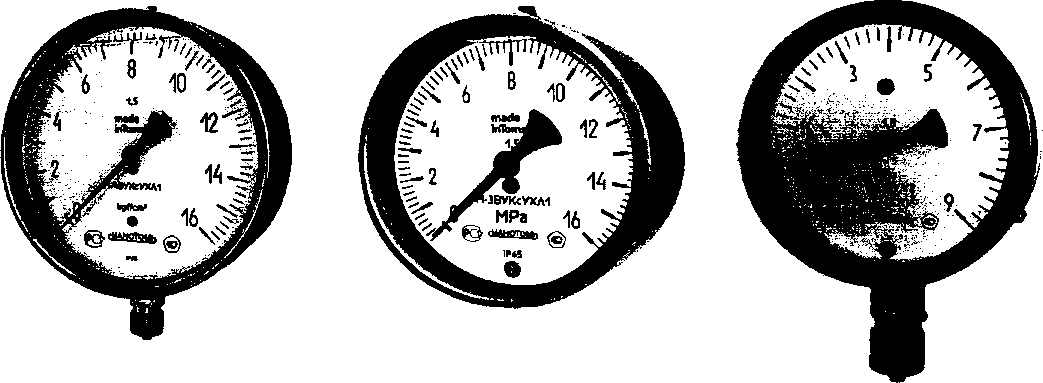

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений

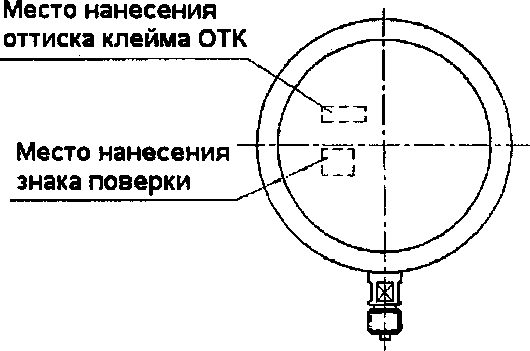

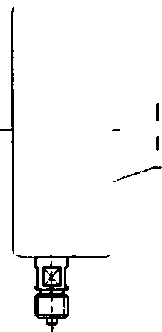

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и оттисков клейма ОТК представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения знака поверки и оттисков клейма ОТК
Место пломбирования
|
?— | |
|
— |
— |
|
Г- — | |
|
1__ |
—1 |
|
(___1_ |
Метрологические и технические характеристики
Таблица 1 - Диапазон показаний приборов и измеряемая среда
|
Условное обозначение прибора |
Верхнее значение диапазона показаний |
Класс точности |
Измеряемая среда | |||
|
избыточного давления |
вакуумметрического давления | |||||
|
кПа (кгс/см2) |
МПа (кгс/см2) |
кПа (кгс/см2) |
МПа (кгс/см2) | |||
|
М-ВУ |
100(1) 160(1,6) |
- |
- |
- |
1,5 |
Жидкость, пар, газ |
|
250 (2,5) |
1. 1 | |||||
|
400 (4) 600 (6) | ||||||
|
- |
1(Ю) 1,6(16) 2,5 (25) 4(40) 6(60) 10(100) 16(160) 25 (250) 40 (400) | |||||
|
60 (600) 100(1000) 160(1600) |
Жидкость | |||||
|
В-ВУ |
- |
-60 (0,6) -100 (-1) |
1,5 | |||
|
60 (0,6) | ||||||
|
150(1,5) 300 (3) 500 (5) |
-100 (-1) |
Жидкость, пар, газ | ||||
|
МВ-ВУ |
- |
0,9 (9) 1,5(15) 2,4(24) |
- |
-0,1 (-1) | ||
|
300 (3) 500 (5) |
-100 (-1) |
- |
1; 1,5 |
Хладон 22; 134а; 404а | ||
|
0,9(9) |
-0,1 (-1) |
Хладон 22; 134а; 142;404а | ||||
|
1,5(15) 2,4(24) |
Хладон 12; 13; 22; 134а; 142; 404а; 502 i | |||||
|
Примечания ;
| ||||||
Таблица 2 - Основные метрологические и технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Класс точности приборов |
1; 1,5 |
|
Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний |
±1;±1,5 |
|
Диапазон измерений избыточного давления |
75 % верхнего значения диапазона показаний (при постоянном давлении) |
|
66 % верхнего значения диапазона показаний (при переменном давлении) |
Диапазон измерений вакуумметрического давления
100 % диапазона показаний
Вариация показаний приборов
не превышает абсолютного значения предела допускаемой основной погрешности
Изменение показаний от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле А ~ ±Kt-At,
где Kt - температурный коэффициент, не более 0,06 %/ °C - для приборов класса точности 1; 1,5;
At - абсолютное значение разности температур, определяемое по формуле
At = |t2’t]|,
где t2 - действительное значение температуры окружающего воздуха;
ti - любое действительное значение температуры окружающего воздуха, равное +23 °C с
|
допускаемым отклонением: ±2 °C - для приборов класса точности 1; ±5 °C - для приборов классов точности 1,5. | |
|
Масса приборов, кг, не более |
0,8 (в корпусе диаметром 100 мм) 1,6 (в корпусе диаметром 160 мм) |
|
Полный средний срок службы приборов, лет, не менее |
8 |
|
Знак утверждения типа | |
наносится на циферблат офсетной печатью, на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор |
1 шт. (в соответствии с договором) | |
|
Паспорт |
5Ш0.283.290 ПС |
1 экз. (для внутреннего рынка) |
|
5Ш0.283.344 ПС |
1 экз. (для экспорта) | |
|
5Ш0.283.456 ПС |
1 экз. (для АЭС (внутренний рынок)) | |
|
5Ш0.283.457 ПС |
1 экз. (для АЭС (экспорт)) | |
|
5Ш0.283.470 ПС |
1 экз. (для внутреннего рынка (УХЛ1)) | |
|
5Ш0.283.471 ПС |
1 экз. (для экспорта (УХЛ1)) | |
|
5Ш0.283.472 ПС |
1 экз. (для АЭС (внутренний рынок) УХЛ1) | |
|
5Ш0.283.473 ПС |
1 экз. (для АЭС (экспорт) УХЛ1) | |
|
Руководство по эксплуатации |
5Ш0.283.290 РЭ |
1 экз. (для внутреннего рынка) 1 экз. (для экспорта) |
|
Примечание - При поставке партии приборов для внутреннего рынка допускается прилагать один экземпляр руководства на каждые 10 приборов, отправляемых в один адрес. | ||
проводится по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 31703-06).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора и (или) паспорт или свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в документе 5Ш0.283.290 РЭ «Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ»
Нормативные и технические документы, устанавливающие требования к манометрам, мановакуумметрам, вакуумметрам показывающим виброустойчивым М-ВУ, МВ-ВУ, В-ВУ
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Технические условия ТУ 25-7310.041-2014 Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ.
ИзготовительОткрытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН 7021000501
Адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62
Телефон: +7 (3822) 44-26-28; факс: +7 (3822) 44-29-06; +7 (3822) 44-28-43
E-mail: priem@manotom-tmz.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС») Адрес:119361, г. Москва, ул. Озерная, д. 46.
Телефон: +7 (495) 437-55-77; факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
