МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 ноября 2017 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверадении типа средства измерений № 49267 «Анализаторы давления паров MINIVAP VPXpert»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «СокТрейд Ко» от 20 сентября 2017 г. № АК-20 приказываю:

• 1. Внести изменения в описание типа на анализаторы давления паров MINIVAP VPXpert, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52198-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 49267 «Анализаторы давления паров MINTVAP VPXpert» на последующие 5 лет.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа остянпятл ча собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и _____________________метрологии._____________________

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан; Голубее Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2017 г. №2632

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы давления паров MINIVAP VPXpert

Анализаторы давления паров MINIVAP VPXpert (далее - анализаторы) предназначены для измерений абсолютного давления насыщенных паров нефти, маловязких углеводородов, бензина, в том числе бензина с оксигенатами.

Принцип действия анализаторов основан на измерении абсолютного давления насыщенных паров пробы относительно вакуума. Проба автоматически вводится с помощью поршня со встроенным датчиком давления в термостатированную измерительную камеру.

Процесс измерения заключается в следующем. Первоначально происходит промывка измерительной камеры пробой в заданном количестве циклов, затем происходит автоматический отбор пробы в измерительную камеру. Температура в измерительной камере поднимается до заданного значения, поршень поднимается, создавая требуемый объем газовой фазы, затем происходит установление равновесия. Давление паров измеряется встроенным в поршень пьезорезисторным датчиком. При измерениях соотношение объемов пар-жидкость выбирается в соответствии с требованиями выбранного стандартного метода: ГОСТ Р 52340-2005 «Нефть. Определение давления паров методом расширения», ASTM D 6377-10 «Стандартный метод определения давления сырой нефти VPCRx (метод расширения)», ASTM D 6378-10 «Стандартный метод определения давления паров (VPX) нефтепродуктов, углеводородов и смесей углеводородов с оксигенатами (метод тройного расширения)» или ГОСТ Р ЕН 13016-1-2008 «Нефтепродукты жидкие. Часть 1. Определение давления насыщенных паров, содержащих воздух (ASVP)».

Конструктивно анализаторы представляют собой полностью автоматизированные приборы, выполненные в виде компактного моноблока. В состав анализатора входят: измерительная камера с поршнем, датчики давления и температуры, термоэлектрический модуль, устройство отбора проб, встроенный контроллер с жидкокристаллическим дисплеем для отображения полученных результатов и кнопок для управления процессами измерений. Температура измерительной камеры регулируется по показаниям датчика температуры.

Анализ выполняется автоматически под управлением встроенного программного обеспечения. Результаты анализа выводятся на жидкокристаллический дисплей анализатора. Программное обеспечение анализатора позволяет вычислять с помощью эмпирических уравнений давление насыщенных паров по Рейду в соответствии с ГОСТ 1756-2000 (ИСО 3007-99) «Нефтепродукты. Определение давления насыщенных паров» и ASTM D32308 «Стандартный метод определения упругости паров в нефтепродуктах (Метод Рейда)», давление паров бензина и бензиновых смесей в соответствии с ASTM D 4953-06 «Метод определения давления насыщенных паров бензина и смесей бензина с кислородосодержащими добавками (сухой метод)».

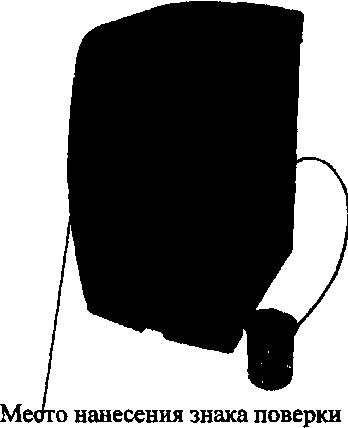

Общий вид анализаторов, обозначение нанесения знака поверки представлены на рисунке 1.

Пломбирование анализаторов не предусмотрено.

Рисунок 1 - Общий вид средства измерений

Анализаторы оснащены встроенным программным обеспечением MINIVAP VPXPERT, позволяющим осуществлять диагностику технического состояния системы, задавать параметры процесса измерений, сохранять результаты измерений и проводить их архивирование. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 62-251-2012 «ГСИ. Анализаторы давления паров MINIVAP VPXpert. Методика поверки», утвержденному ФГУП «УНИИМ» «18» октября 2012.

Основные средства поверки:

- стандартные образцы утвержденных типов абсолютного давления насыщенных паров нефтепродуктов ГСО 9817-2011 (ДНП-ПА(Ю), ДНП-ПА(20), ДНП-ПА(30), ДНП-ПА(40), ДНП-ПА(50), ДНП-ПА(ЮО)). Диапазон аттестованных значений абсолютного давления насыщенных паров от 10 до 110 кПа. Диапазон аттестованных значений абсолютного давления насыщенных

паров от 10 до 110 кПа. Границы относительной погрешности аттестованных значений при Р=0,95 от ±2,5 % до ±4 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую часть измерительного блока анализатора, как показано на рисунке 1, и на свидетельство о поверке в виде оттиска поверительного клейма.

приведены в эксплуатационном документе.

Техническая документация фирмы Grabner Instruments Messtechnik GmbH, Австрия.

Grabner Instruments Messtechnik GmbH, Австрия

Адрес: Dr.-Otto-Neurath-Gasse 1,1220 Вена, Австрия

Телефон: +43/1/282 16 27-0

Web-сайт: http://www.grabner-instruments.com

Общество с ограниченной ответственностью «СокТрейд Ко»,

Юридический адрес: 127549, Москва, Алтуфьевское шоссе, д. 60

Почтовый адрес: 119071, Москва, а/я 22

Телефоны: +7 (495) 604-44-44,926-38-40

Web-сайт: http://www.soctrade.com

E-mail: info@soctrade.com

ФГУП «Уральский научно-исследовательский институт метрологии»

Адрес:      620075, г. Екатеринбург, улица Красноармейская, 4

Телефон:    +7 (343) 350-26-18; факс: (343) 350-20-39

Web-сайт:   www.uniim.ru

E-mail:      uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373 от 19.10.2015 г.
