ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М»

Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М» (далее -газоанализаторы) предназначены для измерения довзрывных концентраций метана, гексана, пропана, бутана, пентана, циклопентана, пропилена, паров бензина, бензина авиационного, керосина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, авиационного топлива в атмосферном воздухе и в азоте.

Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (датчиков), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора с возможностью передачи на внешнее устройство.

Газоанализатор представляет собой стационарный многоканальный многоблочный прибор с конвекционной подачей контролируемой среды и состоит из информационного пульта и выносных измерительных преобразователей (далее датчиков). С одним информационным пультом могут работать от одного до восьми датчиков.

Информационный пульт предназначен для:

- обеспечения питания датчиков;

- обработки и отображения измерительной информации;

- установки пороговых значений концентрации углеводородов;

- формирования звуковых и световых сигналов превышения установленных пороговых значений;

- формирования сигналов на срабатывания «сухих» контактов силовых реле;

- передачу информации по интерфейсу RS-485 или RS-232C по протоколу MODBUS RTU.

Датчики предназначены для преобразования значения концентрации контролируемого газа и пара в нормализованный телеметрический сигнал и передачи его в информационный пульт.

В датчиках используются полупроводниковые, термокаталитические или оптические чувствительные элементы.

Корпуса датчиков изготавливаются из пластмассы или силумина.

Общий вид газоанализатора с двумя вариантами исполнения лицевой панели представлен на рисунке 1.

Внешний вид датчиков (исполнения в силуминовом корпусе с термокаталитическим, полупроводниковым и оптическим сенсорами) представлен на рисунке 2.

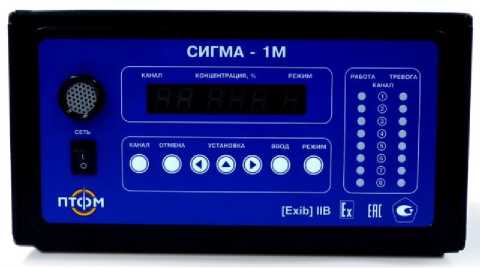

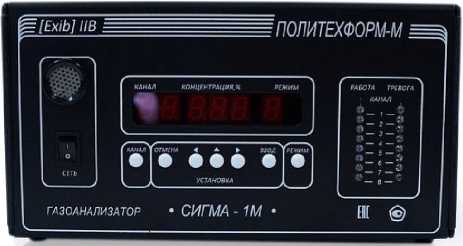

Рисунок 1 - Общий вид газоанализатора с двумя вариантами исполнения лицевой панели

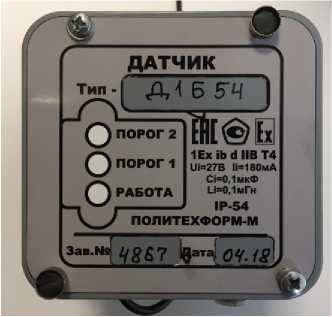

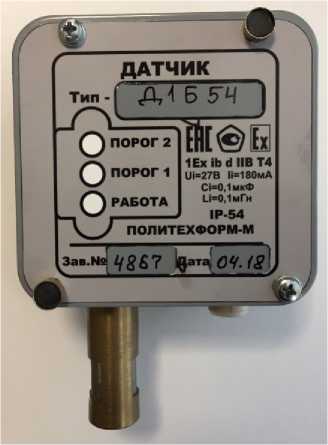

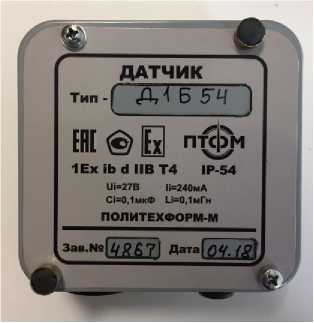

Рисунок 2 - Внешний вид датчиков (измерительных преобразователей)

Пломбированию подлежат следующие конструктивные элементы газоанализатора и датчиков:

• - информационный пульт: два винта крепления защитного кожуха (в углублении ножек);

• - каждый датчик: два винта крепления крышки (пластмассовый корпус) или специально установленные под любые два винта крепления крышки датчика чашки для пломбирования (силуминовый корпус).

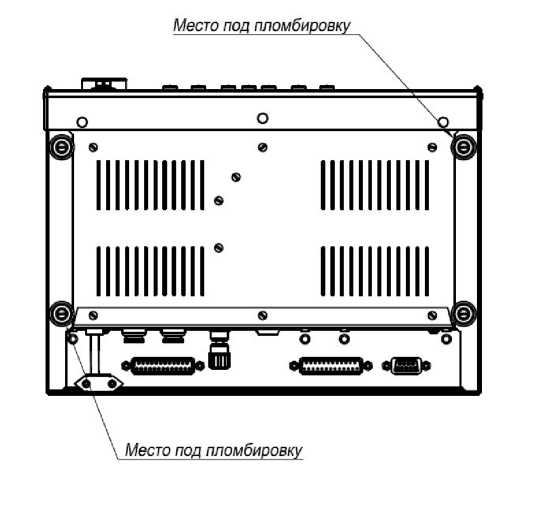

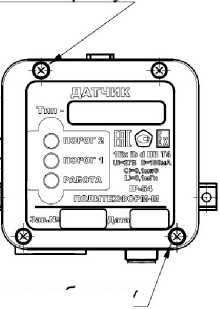

  Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки.

  Место под



  Место под пломбировку

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений.

Встроенное ПО обеспечивает:

• - измерение и расчет значений измеряемой концентрации путем преобразования поступающего с датчика нормализованного телеметрического сигнала в цифровой код;

• - отображение результатов измерений на индикаторе информационного пульта;

• - отображение состояния датчиков (превышение установленных пороговых значений, отказ датчика, наличие подключенного датчика);

• - изменение значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики газоанализатора, при наличии ключа доступа, установленного в положение 1 на задней панели пульта;

-формирование управляющих сигналов на включение (отключение) исполнительных устройств через реле;

• - передачу измерительной информации от пульта по цифровым интерфейсам RS-485/RS-232. Детальное описание протокола, в том числе описание настроек UART и адресов регистров приведено в Руководстве по эксплуатации.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится типографским способом на титульный лист руководства по эксплуатации и методом шелкографии на панель информационного блока и лицевую часть датчиков.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 205-10-2018 с изменением № 1 «Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М». Методика поверки», утвержденному ФГУП «ВНИИМС» 26 июня 2020 г.

Основные средства поверки

• - стандартные образцы состава газовые смеси в баллонах под давлением состава: метан -воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014, 10540-2014), гексан - воздух (ГСО 10541-2014, 10540-2014), бутан - воздух (ГСО 10541-2014, 10540-2014), пентан - воздух (ГСО 10541-2014, 10540-2014), циклопентан - воздух (ГСО 10540-2014), пропилен - воздух (ГСО 10541-2014).

• - комплекс газоаналитический ГНП-1 (Рег.№ 68283-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования

ТУ 26.51.53.110-001-45167996-2018 Газоанализатор взрывоопасных газов и паров многоканальный «СИГМА-1М». Технические условия

Общество с ограниченной ответственностью «ПОЛИТЕХФОРМ-М»

(ООО «ПОЛИТЕХФОРМ-М»)

ИНН 7724187733

Адрес: 115404, г. Москва, ул. Ряжская, д. 13, корп. 1, 2-й этаж

Тел.: +7 (499) 218-26-14, факс: +7 (499) 218-2624

Web-сайт: www.ptfm.ru

E-mail: office@ptfm.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/437-56-66

Web сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
