МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

, 3 августа 2017 г.                                                 №    1683

Москва

О внесении изменений в описание типа на весы неавтоматического действия напольные ВЗ-ТВ, ВЗ-СВ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «СпецТехМаш» от 03 июля 2017 г. № 15/7 приказываю:

• 1. Внести изменения, в описание типа на весы неавтоматического действия напольные ВЗ-ТВ, ВЗ-СВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66569-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

3; Контроль.за исполнением настоящего.приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E00030DE901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» августа 2017 г. №1683

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия напольные ВЗ-ТВ, ВЗ-СВ

Весы неавтоматического действия напольные ВЗ-ТВ, ВЗ-СВ (далее - весы) предназначены для статического измерения массы грузов.

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный массе грузе. Аналоговый электрический сигнал преобразуется в цифровой вид в аналого-цифровом преобразователе (АЦП) терминала и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с встроенным весоизмерительным тензорезисторным датчиком и расположенного на стойке терминала.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1 -2011):

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

• - вычисление стоимости товаров по массе и цене заранее введенной оператором цены за единицу товара.

Весы' выпускаются в двух исполнениях ВЗ-ТВ и ВЗ-СВ, отличающихся размерами грузоприемного устройства, значениями максимальной нагрузки (Мах) и поверочного интервала (е).

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

• - наименование и обозначение весов;

• - товарный знак предприятия-изготовителя;

• - значение максимальной нагрузки (Мах);

.   ‘ - значение минимальной нагрузки (Min);

• - значение поверочного интервала (е);

• - значение действительной цены деления (шкалы) (rf);

• - обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);

• - знак утверждения типа средств измерений;

• - максимальный диапазон устройства выборки массы тары (Т');

• - диапазон рабочих температур;

т номер весов по системе нумерации предприятия-изготовителя.

Общий вид весов различного исполнения представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

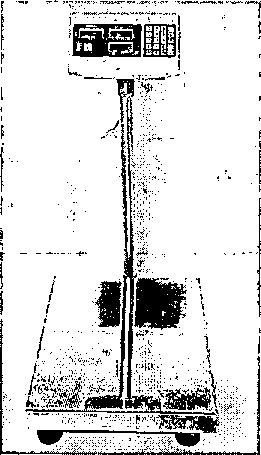

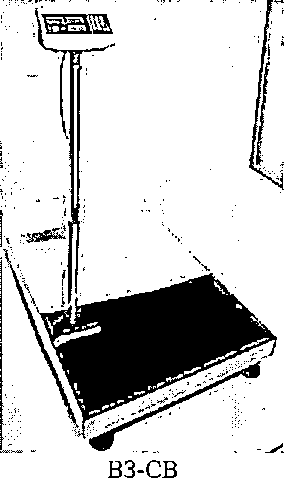

Рисунок 1 - Общий вид весов

для нанесения знака поверки

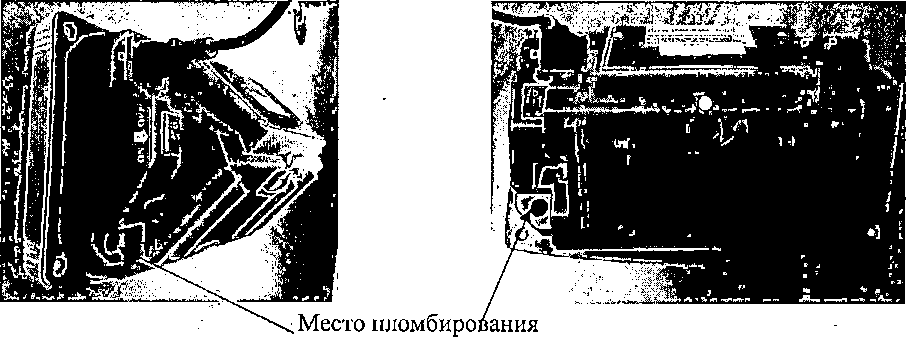

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменений ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы.

Знак поверки в виде наклейки наносится на лицевую панель весов и (или) оттиск поверительного клейма наносится на крепежные винты задней стенки корпуса.показывающего устройства.

Для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки применяется пломбировка крепежного элемента корпуса показывающего устройства либо пломбировка переключателя настройки.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии .с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Класс точности весов по ГОСТ OIML R 76-1-2011....................................средний (III)

Значения Min, Max, е, d, пределов допускаемой погрешности при первичной поверке (тре), в соответствующих интервалах нагрузки (т), число поверочных интервалов (п) весов приведены в таблице 2.

Таблица 2 - М<

Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Таблица 3 - Метрологические характеристики

Технические характеристики весов приведены в таблице 4.

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).

Основные средства поверки:

- рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массы от 1 до 20 кг, 50 кг, 100 кг, 500 кг класса точности Ml по ГОСТ OIML 111-1-2009 «Гири классов Е1,.Е2, Fl, F2, Ml, М1-2, М2, М2-3 и М3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и пломбы как показано на рисунке 2.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ТУ 8423-014-33113788-16 Весы неавтоматического действия ВЗ-ВТ, ВЗ-ТВ, ВЗ-СВ. Технические условия

Общество с ограниченной ответственностью «СпецТехМаш» (ООО «СпецТехМаш»)

ИНН 7811568213

Юридический адрес: 192029, Российская Федерация, город Санкт-Петербург, проспект Обуховской Обороны, дом 48, литер А, помещение ЗН

Телефон: +7 (813) 704-31-33

Факс:+7 (813) 704-31-33

E-mail: info@stmzavod.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.1*1.2015 г.
