№92 от 23.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30929
О внесении изменений в описание типа на теплосчетчики АТ-Т
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ№ 92
23 января 2018 г.
Москва
О внесении изменений в описание типа на теплосчетчики АТ-Т
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Альтернативные Энергетические Технологии» от 13 ноября 2017 г. № 443/1-17 приказываю:
-
1. Внести изменения в описание типа на теплосчетчики АТ-Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65258-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С. С.Голубев
( Ч
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» января 2018 г. №92
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики АТ-Т
Назначение средства измеренийТеплосчетчики АТ-Т (далее - АТ-Т или теплосчетчик) предназначены для измерений тепловой энергии, объемного и массового расхода, объема, массы, температуры и давления воды в водяных системах теплоснабжения, в системах горячего и холодного водоснабжения и вентиляции.
Описание средства измеренийВ состав АТ-Т, в зависимости от модификации, входят:
-
- один или два блока АТ-М (далее - АТ-М);
-
- панель доступа и управления АТ-ДУ (далее - АТ-ДУ);
-
- термопреобразователи сопротивления по ГОСТ 6651-2009 с НСХ PtlOO, 100П и их комплекты.
Дополнительно в состав АТ-Т могут входить преобразователи объема с импульсным выходным сигналом (частота до 100 Гц) и преобразователи (датчики) давления с токовым выходным сигналом. Типы термопреобразователей сопротивления (датчики температуры) и их комплекты, преобразователей (датчиков) объема и давления, применяемые для измерений тепловой энергии и количества теплоносителя, приведены в таблице 1.
Таблица 1 - Первичные преобразователи
Преобразователи объема с импульсным выходным сигналом |
Термопреобразователи и их комплекты и преобразователи (датчики) давления |
Омега - Р (Госреестр № 23463-07) ПРЭМ (Госреестр № 17858-11) РМ-5-Т-И (Госреестр № 20699-11) |
ТПТ-1, ТПТ-19 (Госреестр № 46155-10) КТСП-Н (Госреестр № 38878-12) (с 2017 г. 38878-17) ТСП-Н (Госреестр № 38959-12) (с 2017 г. 38959-17) ТС-Б (Госреестр № 61801 -15) КТС-Б (Госреестр № 43096-15) ТСП и ТСП-К (Госреестр № 65539-16) ИД (Госреестр № 26818-15) ИД-5 (Госреестр № 68099-17) |
В состав АТ-Т для измерений объема воды в системах водоснабжения могут входить счетчики холодной и горячей воды СВМ (Госреестр № 22484-13), счетчики воды ТЭМ (Госреестр № 24357-08), счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (Госреестр № 51794-12), счетчики жидкости акустические АС-001 (Госреестр № 22354-08), расходомеры-счетчики UFM005-2 (Госреестр № 36941-08).
В состав АТ-Т для измерений температуры воздуха также могут входить термопреобразователи сопротивления ТС-Б (Госреестр № 61801-15) и Термопреобразователи сопротивления платиновые ТСП-Н (Госреестр № 38959-12).
Каждый АТ-М состоит из ППР, устанавливаемого на трубопровод с измеряемой средой и измерительно-вычислительного преобразователя ИВП (далее - ИВП).
АТ-М выпускаются в двух конструктивных исполнениях:
-
- исполнение 1 (моноблочное), в котором ППР и ИВП выполняются как единое целое и соединяются между собой линиями связи;
-
- исполнение 2 (раздельное), в котором ИВП конструктивно отделены от ППР и соединяются с ними сигнальными кабелями.
ИВП разделяются на два вида: исполнительный - ИВП-И и управляющий - ИВП-У. АТ-М, в составе которых применяются ИВП-И, являются исполнительными - АТ-М-И, а АТ-М, в составе которых применяются ИПВ-У, являются управляющими - АТ-М-У.
Термопреобразователи сопротивления (датчики температуры) и их комплекты, преобразователи объема и преобразователи (датчики) давления подключаются к ИВП одного из АТ-М, Сигналы первичной измерительной информации, поступающие с ППР, преобразователей объема, давления и (или) температуры в ИВП измеряются, преобразуются в помехоустойчивую цифровую форму.
В ИВП-И проводится обработка результатов измерений, хранение в энергонезависимой памяти информации, необходимой для своей работы, и взаимодействие с ИВП-У.
В ИВП-У проводится управление всеми процессами: обработки результатов измерений, формирование и обеспечение хранение в энергонезависимой памяти архивов: информации и событий. В ИВП-У происходит выполнение всех измерительных преобразований и обработка результатов измерений.
В ИВП-У значения всех измеряемых величин (параметров) преобразуются в вид, удобный для вывода на цифровое табло, и (или) для дальнейшей передачи по интерфейсу RS-485 и поступают АТ-ДУ.
АТ-М-У и АТ-М-И выпускаются в двух аппаратно-программных версиях АПВ1 и АПВ2.
АТ-ДУ обеспечивают индикацию информации, поступающей из ИПВ-У по проводным или беспроводным линиям связи, дистанционное управление АТ-Т (в том числе при их работе в составе локальных сетей), сбор и хранение архивных данных с АТ-Т в энергонезависимой памяти, а также для обеспечения взаимодействия (доступа или коммуникации) внешних устройств и систем с АТ-Т через интерфейсы RS-485, USB и опционально через Wi-Fi или Bluetooth.
В зависимости от применяемого уравнения измерений тепловой энергии и количества применяемых первичных преобразователей АТ-Т имеют семь модификаций: АТ-Т-1, АТ-Т-2, АТ-Т-3, АТ-Т-4, АТ-Т-5, АТ-Т-6, АТ-Т-7.
Принцип работы АТ-Т состоит в измерении значений объемного расхода, температуры, давления воды (теплосетевая, горячая, холодная) в полностью заполненных напорных трубопроводах в водяных системах теплоснабжения (далее - ВСТ), которые могут быть: открытыми, закрытыми и тупиковыми, а также в системах горячего водоснабжения (далее - ГВС), системах холодного водоснабжения (далее - ХВС), вентиляции и вычислении количества теплоносителя и тепловой энергии по уравнениям измерений, приведенным в МИ 2714-2002.
Для измерений объемного расхода в составе АТ-Т применяются полнопроходные первичные преобразователи расхода электромагнитные (далее - ППР), Измерения объемного расхода жидкости может проводиться в прямом и обратном (реверсном) направлениях движения жидкости в трубопроводе.
По сигналам измерительной информации, поступившим с ППР, а также преобразователей (датчиков) объема, температуры, давления, указанных в таблице 1, в ИПВ-У с помощью программного обеспечения производятся вычисления объемного расхода, объема, массового расхода, массы, температуры, давления в трубопроводах и тепловой энергии, в соответствии с уравнением измерений, применяемым в теплосчетчике.
Значения плотности и удельной энтальпии воды рассчитываются в соответствии сГСССД МР 147-2008.
Теплосчетчики обеспечивают измерение и индикацию на АТ-ДУ:
-
- тепловой энергии и тепловой мощности;
-
- объема, массы, объемного и массового расходов теплоносителя в подающем и/или обратном трубопроводе;
-
- объема, массы, объемного и массового расходов воды в трубопроводах ГВС и ХВС;
-
- температуры и избыточного давления воды;
-
- разности температур воды в подающем и обратном трубопроводах и в трубопроводах, на которые установлен дополнительный комплект термопреобразователей;
-
- температуру окружающего воздуха;
-
- времени наработки теплосчётчика;
-
- текущей дата и времени.
Теплосчетчики обеспечивают архивирование в энергонезависимой памяти (EEPROM) следующей информации:
-
- часовых, суточных и месячных значений тепловой энергии и времени работы (нарастающим итогом), годовых значениях тепловой энергии для одной или двух (только АТ-Т-6) систем теплоснабжения и времени работы;
-
- среднечасовых, среднесуточных, среднемесячных и среднегодовых значений температуры и давления воды сетевой (горячей или холодной) в подающем и обратном (подпиточном) трубопроводах и в трубопроводах, на которые установлены дополнительные преобразователи температуры и давления, температуру атмосферного воздуха;
-
- часовых, суточных, месячных и годовых значений объёма;
-
- часового, суточного и месячного объёма и массы, годового объёма и массы теплоносителя, прошедшего через подающий и/или обратный (подпиточный) трубопровод и через трубопроводы, на которые установлены дополнительные преобразователи объема;
-
- информацию об внештатных ситуациях.
-
- информации о модификации теплосчётчика, его настроечных параметрах и состоянии теплосчетчика.
Глубина архивов теплосчетчиков с АТ-М-У в версии АПВ1 составляет не менее часовые 60 дней, суточные 12 месяцев, месячные 5 лет, годовые 32 года, 4096 записей для архива ошибок и событий.
Глубина архивов теплосчетчиков с АТ-М-У в версии АПВ2 составляет не менее часовые 93 дней, суточные 24 месяцев, месячные 5 лет, годовые 15 лет, 4096 записей для архива ошибок и событий.
Для передачи результатов измерений и вычислений совместно с теплосчетчиком может использоваться:
-
- автономный блок АТЧВ (частотный выходной сигнал с диапазон частот от 10 до 5000 Гц) и токовый (4-20 мА) выходной сигнал;
-
- преобразователи интерфейса RS-485/RS-232;
-
- автоматические преобразователи интерфейса АПИ-4 и (или) АПИ-5;
-
- устройства переноса данных УПД.
Фотографии общего вида составных частей АТ-Т приведены на рисунках 1-3.
Фотографии общего вида первичных преобразователей приведены в таблице 2.
Схемы пломбирования для предотвращения непреднамеренных и преднамеренных вмешательств в программное обеспечение представлены: для АТ-М-У и АТ-М-И для версии АПВ1 - на рисунке 4, для версии АПВ2 - на рисунке 5. Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа первичных преобразователей в составе теплосчетчика.

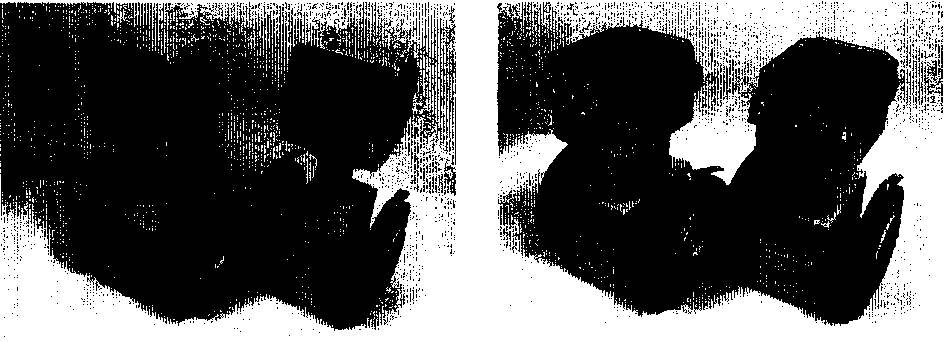

Рисунок 2 - Общий вид АТ-М-У и АТ-М-И аппаратно-программной версии АПВ2
Рисунок 1 - Общий вид АТ-М-У и АТ-М-И аппаратно-программной версии АПВ1
Рисунок 3 - Общий вид АТ-ДУ
Таблица 2 - Фотографии общего вида первичных преобразователей Преобразователи объёма воды
Омега-Р
(Госреестр № 23463-07)
ПРЭМ
(Госреестр № 17858-06)
РМ-5-Т-И
(Госреестр №20699-11)
Преобразователи объёма воды | ||
UFM005-2 (Госреестр № 36941-08) |
АС-001 (Госреестр № 22354-08) |
ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (Госреестр № 51794-12) |
СВМ (Госреестр № 22484-13) |
ТЭМ (Госреестр № 24357-08) .-Л | |
о° | ||
Термопреобразователи сопротивления, комплекты термопреобразователей сопротивления | ||
ТС-Б (Госреестр № 61801-15) |
ТСП-Н (Госреестр № 38959- |
ТПТ-1 |
12) (с 2017 г. №38959-17) |
(Госреестр № 46155-10) | |
КТС-Б |
КТСП-Н |
теп и тсп-к |
(Госреестр № 43096-15) |
(Г осреестр № 38878-12) |
(Госреестр № 65539-16) |
(с 2017 г. №38878-17) | ||
и> |
Преобразователи (датчики) давления | |||
ИД (Госреестр № 26818-15) 1 |
ИД-5 (Госреестр № 68099-1 Ml НМВЯкя pgi II |
7) |

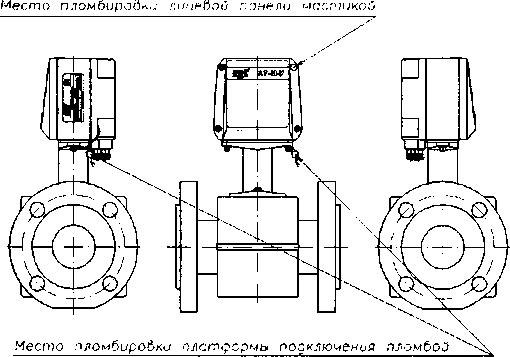

Рисунок 4 - Схема пломбирования АТ-М-У и АТ-М-И версии АПВ1.

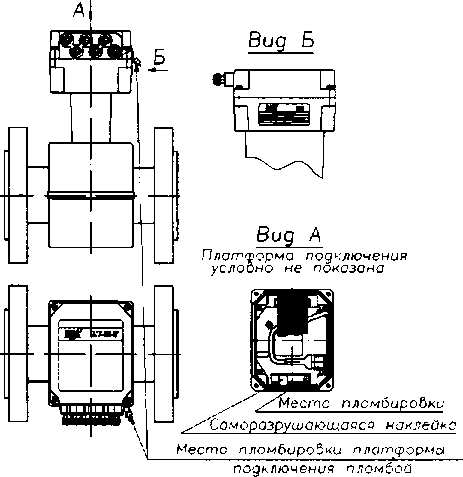

Рисунок 5 - Схема пломбирования АТ-М-У и АТ-М-И версии АПВ2
Программное обеспечениеПрограммное обеспечение (далее - ПО) теплосчетчика разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО и записывается в ИВП при их производстве. Вычисление цифрового идентификатора ПО производится для метрологически значимой части ПО.
Программное обеспечение предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, вычислений расхода и количества воды, тепловой энергии, индикации результатов измерений на показывающем устройстве, выбора параметров, сохранения результатов измерений и выбранных параметров в архивах, формирования выходных сигналов, проведения диагностики теплосчетчиков.
В теплосчетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи пломб.
Идентификационные данные ПО и его метрологически значимой части для аппаратно-программных версий АПВ1 и АПВ2 в таблицах 3 и 4.
Цифровой идентификатор программного обеспечения можно считать на показывающем устройстве АТ-ДУ.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО АТ-М для версии АПВ1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АТ-Т АПВ1 |
Номер версии (идентификационный номер) ПО1) |
В1.01.05.ХХ |
Цифровой идентификатор ПО2) |
0x5E0FDl |
Другие идентификационные данные, если имеются |
- |
Примечания:
|
Таблица 4 - Идентификационные данные ПО АТ-М для версии А |
ТВ2 |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АТ-Т АПВ2 |
Номер версии (идентификационный номер) ПО1) |
В2.01.05.ХХ |
Цифровой идентификатор ПО2) |
0x93F88968 |
Другие идентификационные данные, если имеются |
- |
Примечания:
|
Метрологические и технические характеристики приведены в таблицах 5-7.
Таблица 5 - Метрологические и технические характеристики теплосчетчиков
Наименование характеристики |
Значение |
1 |
2 |
Измеряемая жидкость (теплоноситель) |
вода |
Удельная электрическая проводимость измеряемой жидкости, См/м |
от 10'3 до 10 |
Диапазон измерений температуры теплоносителя, °C |
от 1 до 150 |
Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах, °C |
от 3 до 147 |
Пределы измерений объемного расхода АТ-М, м3/ч |
Таблица 7 |
1 |
2 |
Отношение верхнего предела диапазона измерений расхода теплоносителя Gmax к нижнему пределу диапазона измерений расхода теплоносителя Gmin первичных преобразователей объемного расхода (Gmax/Gmin), при применении:
|
1000 400 не менее 50 |
Диапазон измерений избыточного давления теплоносителя, МПа |
от 0 до 1,6 или от 0 до 2,5 |
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении избыточного давления теплоносителя, % |
±0,5; ±1; ±2 |
Пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя t, °C |
±(0,4+0,0025-|t|) |
Пределы допускаемой абсолютной погрешности при измерении температуры атмосферного воздуха t, °C |
±(0,55+0,004-|t|) |
Пределы допускаемой абсолютной погрешности АТ-М при преобразовании сопротивлений в значение разности температур At, °C |
±(0,04 + 0,002-At) |
Пределы допускаемой относительной погрешности при измерении расхода (объема) теплоносителя G (в зависимости от класса АТ-М), %:
|
±(l+0,01-Gmax/G), но не более ±3,5 % ±(2+0,02-Gmax/G), но не более ±5 % приведены в таблице 8 |
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, %:
|
±(2 + 4-AtH/At + 0,01 -Gmax/G) ±(3 + 4-AtH/At + 0,02-Gmax/G) |
Класс теплосчетчика по ГОСТ Р 51649-2014 |
1 или 2 |
Пределы допускаемой относительной погрешности измерения текущего времени, % |
±0,05 |
Примечания:
|
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение электрического питания переменного |
+10% |
тока с частотой (50±1 Гц), В |
220 15% |
Условия эксплуатации: - температура окружающего воздуха, °C: | |
- ППР (исполнение 1) |
от +5 до +50 |
- ППР (исполнение 2) |
от -30 до +50 |
- ИВП-У, ИВП-И, АТ-ДУ |
от +5 до +50 |
- атмосферное давление, кПа |
от 84 до 106 |
- относительная влажность окружающего воздуха при 35 °C, при более низких температурах без конденсации влаги, %, не более: | |
- ППР (исполнение 1), ИВП-У, ИВП-И, АТ-ДУ |
80 |
- ППР (исполнение 2) |
95 |
Степень защиты (Код IP) по ГОСТ 14254-96: | |
- АТ-М-У, АТ-М-И |
IP 65 (IP 68 по заказу) |
-АТ-ДУ |
IP 65 |
Масса АТ-М, кг |
от 2,8 до 85 |
Средняя наработка на отказ, ч |
75000 |
Средний срок службы, лет |
15 |
Таблица 7 - Пределы измерений объемного расхода АТ-М
DN |
Пределы измерений объемного расхода, м3/ч | |
НИЖНИЙ Grnin |
ВерХНИЙ Gmax | |
15 |
0,006 |
6 |
20 |
0,011 |
11 |
25 |
0,016 |
16 |
32 |
0,030 |
30 |
40 |
0,040 |
40 |
50 |
0,060 |
60 |
65 |
0,10 |
100 |
80 |
0,16 |
160 |
100 |
0,25 |
250 |
150 |
0,60 |
600 |
200 |
1,0 |
1000 |
300 |
2,5 |
2500 |
Таблица 8 - Пределы допускаемой относительной погрешности измерений объемного расхода и объема АТ-М
Поддиапазоны измерений |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема в зависимости от класса АТ-М | |||
А1 |
В1 |
С1 |
D1 | |
400 < Gmax/G < 1000 |
+1 |
±2 |
+3,5 |
- |
250 < Gmax/G < 400 |
±1 |
±2 |
±3,5 |
±5 |
150 < Gmax/G <250 |
±1 |
±2 |
±3,5 |
±3,5 |
100 < Gmax/G <150 |
±1 |
+2 |
±2,5 |
±2,5 |
50 < Gmax/G <100 |
±1 |
±2 |
±2 |
±2 |
Поддиапазоны измерений |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема в зависимости от класса АТ-М | |||
А1 |
В1 |
С1 |
D1 | |
25 < Gmax/G < 50 |
±1 |
±1,5 |
±1,5 |
±1,5 |
l<Gmax/G<25 |
±1 |
±1,2 |
±1,2 |
±1,2 |
наносят на титульные листы руководства по эксплуатации и паспорта типографским способом и на АТ-ДУ методом трафаретной печати.
Комплектность средства измеренийКомплект поставки теплосчетчиков АТ-Т приведен в таблице 9.
Таблица 9 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Теплосчетчик АТ-Т* | ||
АТ-М-У |
1 шт. | |
АТ-М-И |
от 0 до 1 шт. | |
АТ-ДУ |
1 шт. | |
Первичные преобразователи расхода |
до 2 шт. | |
Первичные преобразователи температуры |
от 1 до 4 шт. | |
Первичные преобразователи избыточного давления |
до 4 шт. | |
Блок питания |
от 1 до 2 шт. | |
Теплосчетчики АТ-Т. Методика поверки |
МП 208-003-2016 |
1 экз. |
Теплосчетчики АТ-Т. Руководство по эксплуатации |
РЭ 4218-001-71638574-2016 |
1 экз. |
Теплосчетчики АТ-Т. Паспорт |
ПС 4218-001-71638574-2016 |
1 экз. |
* Комплектность указана для одного экземпляра теплосчетчика АТ-Т |
осуществляется по документу МП 208-003-2016 «Теплосчетчики АТ-Т. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.08.2016 г.
Основные средства поверки:
-
- установка поверочная УП-150, относительная погрешность не более 0,25 % (Госреестр № 24629-03);
-
- установка поверочная УПРП-600, относительная погрешность не более 0,25 % (Госреестр №44980-10);
-
- калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000, диапазон токов от 0 до 25 мА (Госреестр № 20580-06);
-
- имитатор термопреобразователей сопротивления МК3002-1-100, диапазон температур от 0 до 150 °C (Госреестр № 18854-99);
-
- генератор сигналов специальной формы AWG-4105 (Госреестр № 53406-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам АТ-ТМетодика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная Приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. N 99/пр
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ТУ 4218-001-71638574-2016 (с изменениями 01) Теплосчетчики АТ-Т. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Альтернативные Энергетические Технологии» (ООО «АЭТ»)
ИНН 7709518412
Адрес: 115201, г. Москва, Старокаширское шоссе, д. 2, корп. 12
Тел./факс: (495) 789-90-75
E-mail: spog@aet-energy.ru
Испытательные центрыФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений
Закрытое акционерное общество консалтинго-инжиниринговое предприятие
«Метрологический Центр Энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
