МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств  измерений, сведения о которых прилагаются

к настоящему приказу;

описания     типов

к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя^                                  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

ститут метрологии им. Д.И.Менделее ва» (ФГУП «ВНИИМ им. Д.И.Менделее ва»), г. Санкт-Петербург

ститут метрологии им. Д.И.Менделее ва» (ФГУП «ВНИИМ им. Д.И.Менделее ва»), г. Санкт- Петербург

Методика поверки»

рологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»), г. Новосибирск

6.

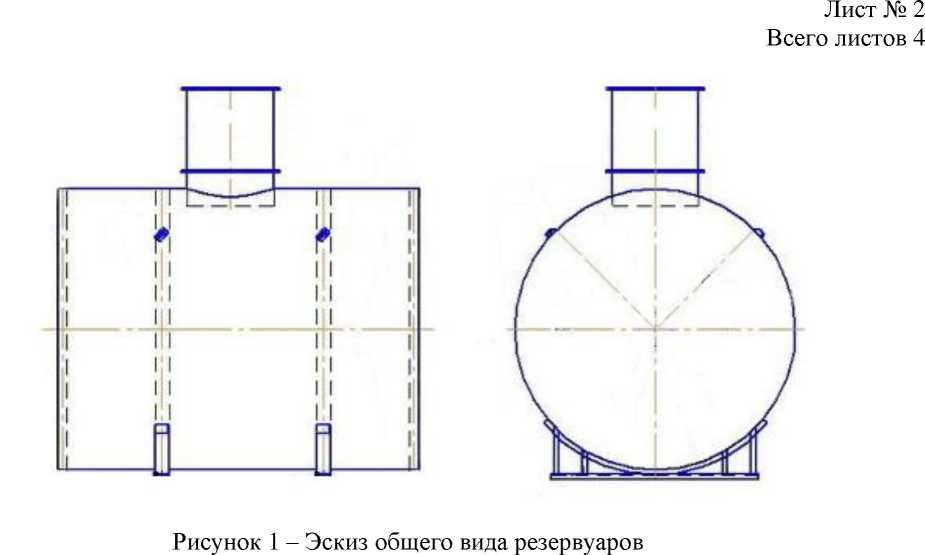

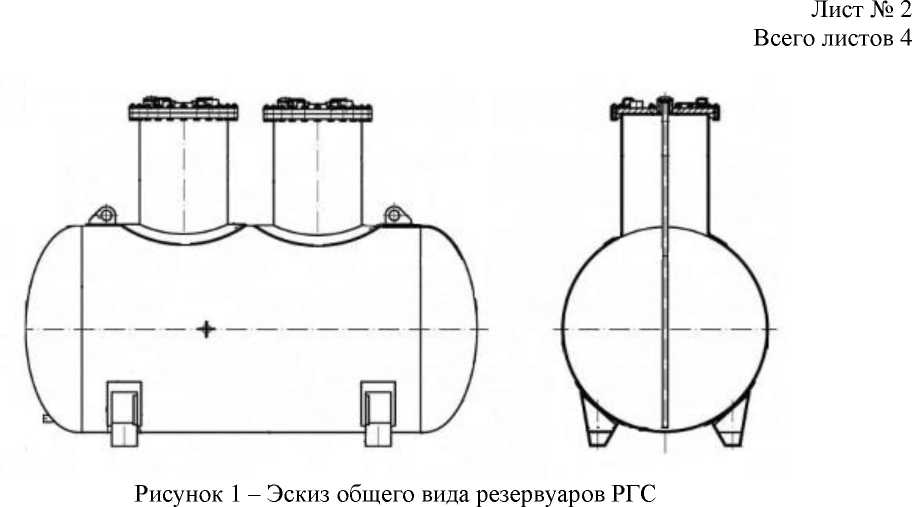

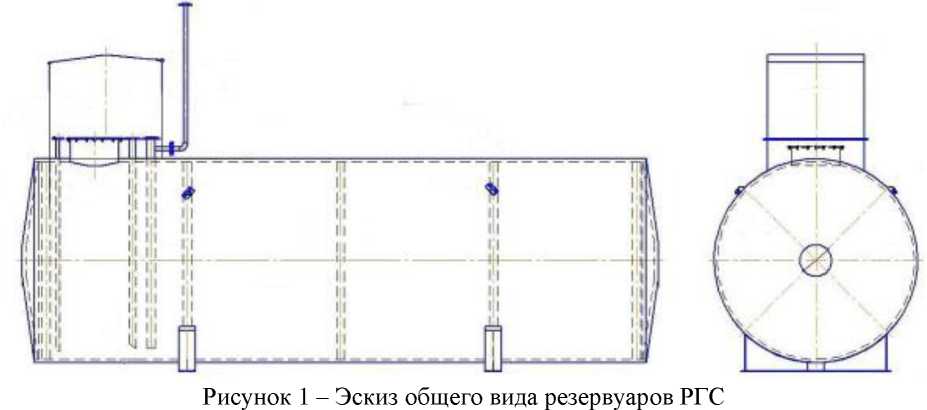

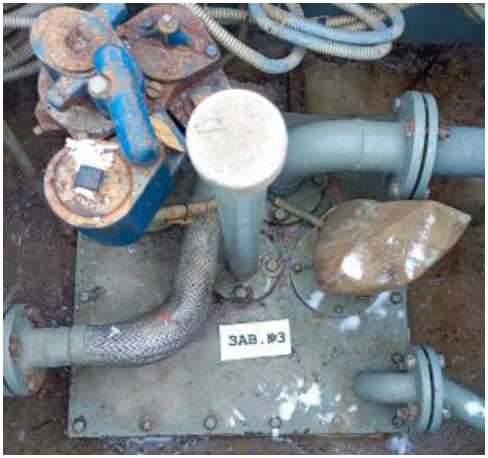

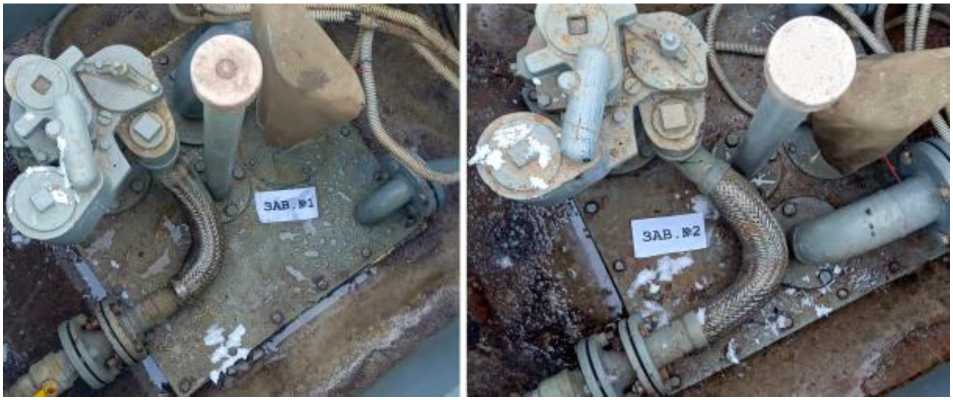

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

92536-24

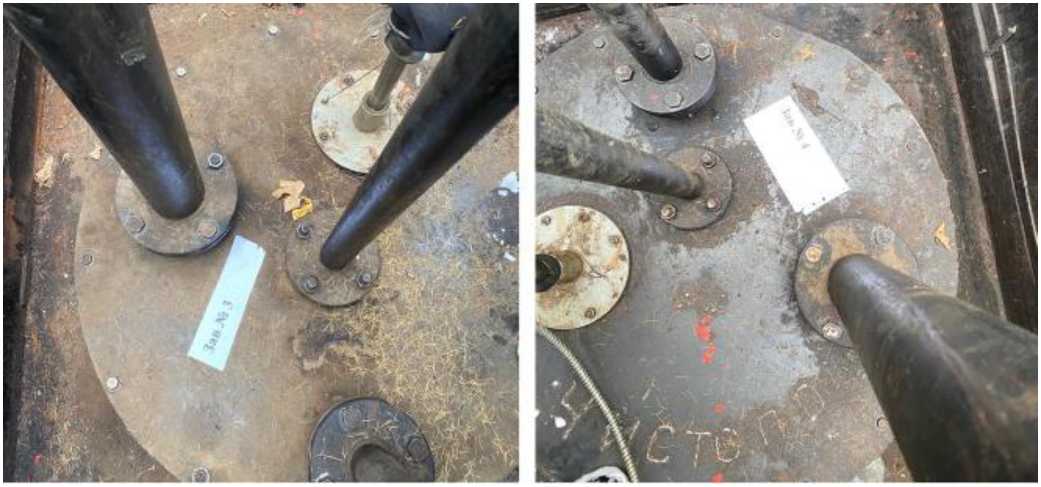

модификация РГС-50 зав. №№ 1, 2, 4, 5; модификация РГС-60 зав. №3

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро- КонТ», г. Казань

08.04.2024

7.

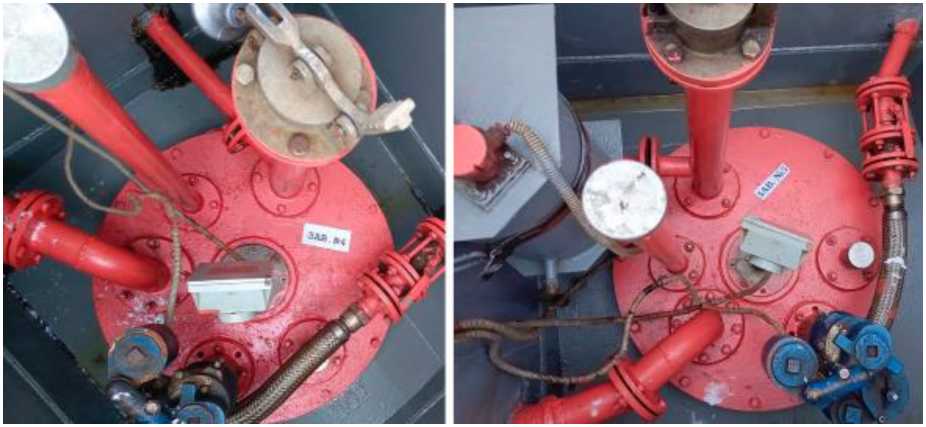

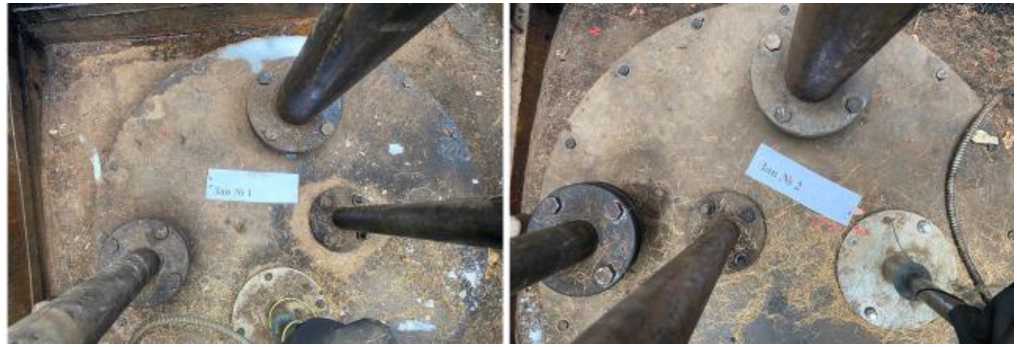

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-55

Е

92537-24

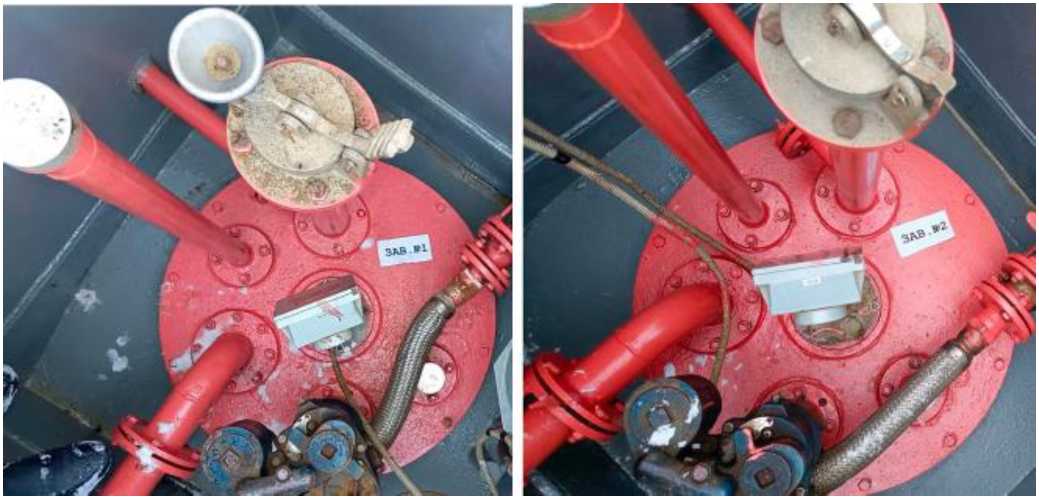

1, 2, 3,4

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро- КонТ», г. Казань

08.04.2024

8.

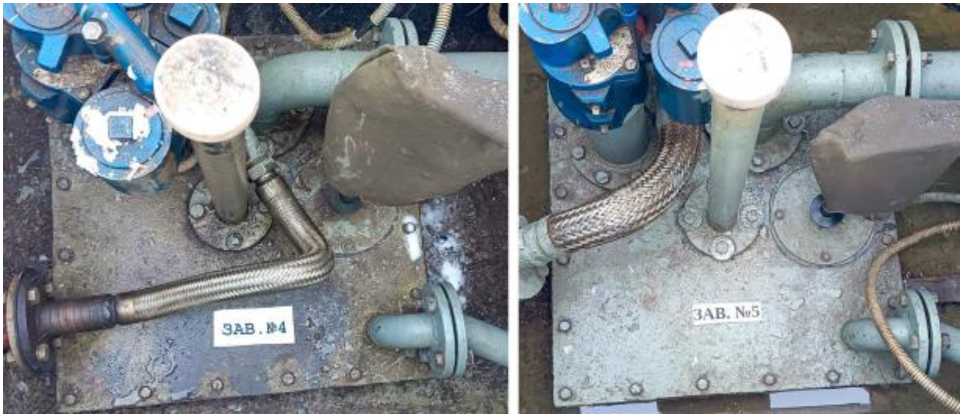

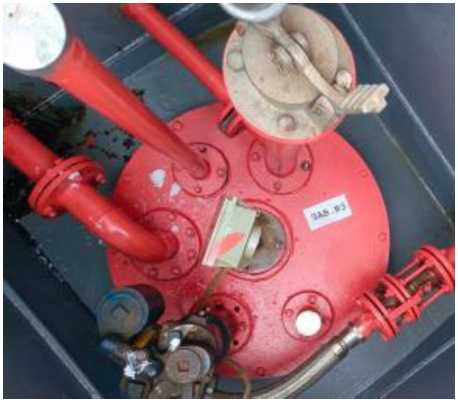

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

92538-24

модификация РГС- 15 зав. №№ 4, 5; модификация РГС- 20 зав. № 3; модификация РГС-25 зав. №№ 1, 2

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро- КонТ», г. Казань

08.04.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92544-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LMZH-252

Назначение средства измерений

Трансформаторы тока LMZH-252 (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.

Конструктивно трансформаторы состоят из магнитопроводов с намотанными на каждый из них вторичными обмотками, которые залиты эпоксидным компаундом так, что образуется монолитный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток. Трансформаторы относятся к шинным.

Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом. Рабочее давление внутри трансформаторов контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.

Трансформаторы идут в составе модулей и предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) внутренней и наружной установки и являются комплектующими изделиями.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

Место нанесения

заводского номера

Место нанесения знака утверждения типа

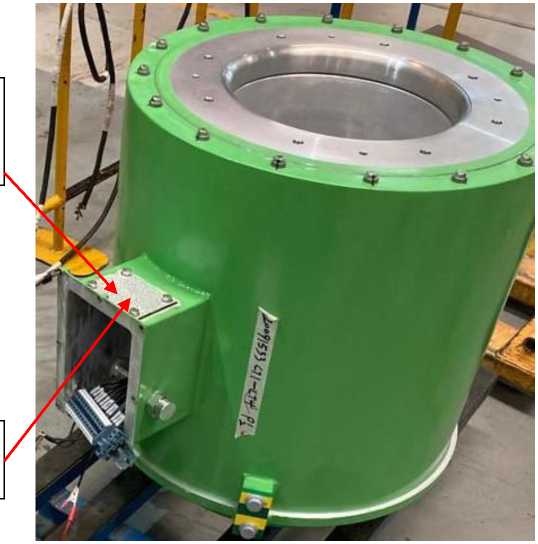

Рисунок 1 - Общий вид трансформаторов с указанием, места нанесения знака утверждения типа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальное напряжение ином, кВ	245
Номинальная частота, Гц	50
Номинальный первичный ток /1ном, А	от 2000 до 3000
Номинальный вторичный ток /гном, А	1
Количество вторичных обмоток для измерений	до 2
Количество вторичных обмоток для защиты	от 2 до 3
Класс точности вторичных обмоток: - для измерений и учета по ГОСТ 7746-2015 - для защиты по ГОСТ Р МЭК 61869-2-2015	0,2; 0,2S 10PR
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А	от 10 до 30
Номинальная предельная кратность вторичных обмоток для защиты	30
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений	5

Таблица 2 - Основные технические

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более	819x680x701
Масса, кг, не более	170
Рабочие условия измерений: - температура окружающей среды, °С	от +1 до +35
Средняя наработка до отказа, ч	263000
Средний срок службы, лет	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	LMZH-252	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Методика (методы) измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

2651-007-49345236-2023 «Трансформаторы тока LMZH-252. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ТУРБОАГРЕГАТ ИНЖИНИРИНГ» (ООО «ТУРБОАГРЕГАТ ИНЖИНИРИНГ»)

ИНН 7714355724

Адрес юридического лица: 119034, г. Москва, ул. Пречистенка, д. 40/2, стр. 1, эт. 5, помещ. ХХХ

Изготовитель

Общество с ограниченной ответственностью «ТУРБОАГРЕГАТ ИНЖИНИРИНГ» (ООО «ТУРБОАГРЕГАТ ИНЖИНИРИНГ»)

ИНН 7714355724

Адрес юридического лица: 119034, г. Москва, ул. Пречистенка, д. 40/2, стр. 1, эт. 5, помещ. ХХХ

Производственная площадка:

XI'AN XD HIGH VOLTAGE APPARATUS CO., LTD., Китай

Адрес: NO.95, the 12th Fengcheng Road, Economic and Technological Development Zone, Xi'an, China

Регистрационный № 92544-24 Характер производства: серийное Дата утверждения акта испытаний, на основании которого принято решение об утверждении типа средств измерений: 25.04.2024

Заводские, серийные номера или буквенно-цифровые обозначения средств измерений, изготовленных для испытаний и (или) представленных на испытания: 3025232299, 3025232300, 3025232301, 3025232302, 3025232303, 3025232304, 3025232305, 3025232306, 3025232316, 3025232326, 3025232336, 3025232346, 3025232356, 3025232366, 3025232376, 3025232386, 3025232396, 3025232406, 3025232416, 3025232426, 3025232436, Код идентификации производства средств измерений: ОС

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92531-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры стеклянные капиллярные эталонные

Назначение средства измерений

Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Описание средства измерений

Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

Вискозиметры представляют собой [/-образную стеклянную трубку.

Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указан заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.

К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 781206, 780420, 780418, 217, 780408, 760414, 040491, 740415, 131014, 328, 350893. Заводской номер в цифровом формате нанесен на широкую трубку вискозиметра методом ультразвуковой гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

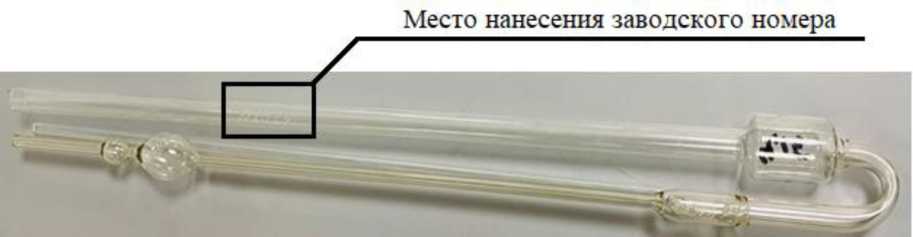

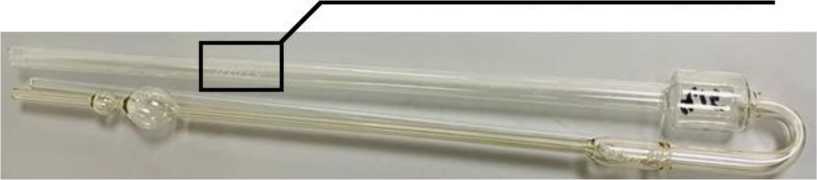

Общий вид вискозиметров представлен на рисунке 1.

Пломбирование вискозиметра не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики вискозиметров представлены в таблицах 1 и 2.

* не более 0,2 %

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации вискозиметров: - температура окружающего воздуха, °С	от 18 до 22
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Габаритные размеры (ДхШ), мм, не более	55 X 610
Масса, кг, не более	0,2
Средний срок службы, лет	25
Наработка до отказа, ч, не менее	48000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность вискозиметров

Наименование	Обозначение	Количество
Вискозиметр     стеклянный капиллярный эталонный	заводские номера 781206, 780420, 780418, 217, 780408, 760414, 040491, 740415, 131014, 328, 350893	11 шт.
Футляр для вискозиметров	-	3 шт.
Руководство по эксплуатации	Хд 2.842.001 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622.

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19, лит. Д

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92532-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ротаметры РИЗУР-РПС

Назначение средства измерений

Ротаметры РИЗУР-РПС (далее - ротаметры) предназначены для измерений объемного расхода плавно меняющихся потоков жидкостей и газов.

Описание средства измерений

Ротаметры состоят из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор.

Ротаметры работают по следующему принципу: поток жидкости, газа проходит снизу вверх через коническую трубку, поднимая поплавок до тех пор, пока вес поплавка не будет уравновешен выталкивающей силой. Расстояние между поплавком и конической трубкой увеличивается, появляется кольцевой зазор, пропорциональный скорости потока. Высота поднятия поплавка в конической трубке является масштабом измерения скорости потока.

Расстояние, на которое поплавок успевает переместиться, показывает текущий расход. Полученное значение поступает на узел индикации. Стрелка индикатора показывает мгновенный расход по шкале, а на жидкокристаллический дисплей выводятся показатели мгновенного расхода.

Ротаметры состоят из двух основных узлов - измерительного узла и узла индикации. Узел индикации может быть оснащен аналоговым токовым выходным сигналом и интерфейсом связи по протоколу HART и Modbus RTU. Так же приборы могут быть оснащены одним или двумя предельными выключателями.

Ротаметры выпускаются в следующих модификациях (исполнениях) РИЗУР-РПС-37 и РИЗУР-РПС-250, отличающиеся между собой конструкцией, метрологическими и техническими характеристиками. Ротаметры изготавливаются в общепромышленном и взрывозащищённом исполнениях. Ротаметры имеют следующую структуру условного обозначения в зависимости от модификации (исполнения):

РИЗУР-Х1 - Х2 - Х3 - Х4 - Х5 - Х6 - Х7 - Х8 - Х9 - Х10 - Х11 - Х12 - Х13-Х14

Х1 - модификация (исполнение) ротаметров:

РПС-250

РПС-37

Х2 - материал проточной части:

321 - нержавеющая сталь AISI 321/12X18H10T;

316 - нержавеющая сталь AISI 316/10X17H13M2;

Ф - фторопласт;

X - специальное исполнение, указывается заказчиком.

Х3 - исполнение по размещению на трубопроводе:

В - вертикальное;

Г - горизонтальное.

Х4 - измеряемая среда: Ж - жидкость;

Г - газ.

Х5 - тип присоединения:

Р/_- резьбовое присоединение/указывается конкретный вид резьбы (пример: Р/М27х1,5);

Ф(I/DN/PN) - фланцевое присоединение (I-обозначение фланцевых соединений соответствующих ГОСТ; DN - условный проход; PN - номинальное давление).

Х6 - типоразмер (диаметр условного прохода, мм)

от 15 до 250 для модификации (исполнения) РПС-250; для модификации (исполнения) РПС-37 не указывается.

Х7 - диапазон расхода указывается заказчиком

от 0,1 до 3000 дм³/ч (жидкость), от 0,0035 до 90 м³/ч (газ) для модификации (исполнения) РПС 37;

от 1 до 300000 дм³/ч (жидкость), от 0,3 до 4500 м³/ч (газ) для модификации (исполнения) РПС-250.

Х8 - параметры измеряемой среды: плотность, кг/м³/давление, МПа/вязкость, мПа^с/температура измеряемой среды,

°С.

Х9 - маркировка взрывозащиты:

Б - II Gb IIC T6_T1 X;

И - 0Ex ia IIC T6_T3 Ga X;

Д - 1Ex db IIC T6_T3 Gb X;

ИП - Ex ia IIIC T80°C...T195°C Db X;

ТБ - Ex tb IIIC T80°C Db;

Х10 - индикация и выходной сигнал: для модификации (исполнения) РПС-250: С - стрелочный, без выходного сигнала;

4 - стрелочный + цифровой индикатор, от 4 до 20 мА, связь по протоколу HART; Ц - стрелочный + цифровой индикатор, RS-485 (протокол Modbus RTU). для модификации (исполнения) РПС-37:

С - стрелочный, без выходного сигнала;

4 - стрелочный, от 4 до 20 мА, связь по протоколу HART;

Ц - стрелочный, RS-485 (протокол Modbus RTU).

Х11 - предельные выключатели: для модификации (исполнения) РПС-250: 0 - без предельных выключателей; ПВ1 - предельные выключатели (1 шт.); ПВ2 - предельные выключатели (2 шт.).

для модификации (исполнения) РПС-37 не указывается.

Х12 - кабельный ввод:

0 - без кабельных вводов (заглушка);

М - один кабельный ввод.

Х13 - класс точности: для модификации (исполнения) РПС-250:

• 1.5 - класс точности 1,5

2 - класс точности 2

• 2.5 - класс точности 2,5

4 - класс точности 4 для модификации (исполнения) РПС-37:

• 2,5 - класс точности 2,5

4 - класс точности 4

Х14 - дополнительные опции (двойная шкала, рубашка обогрева и др. указывается заказчиком в опросном листе).

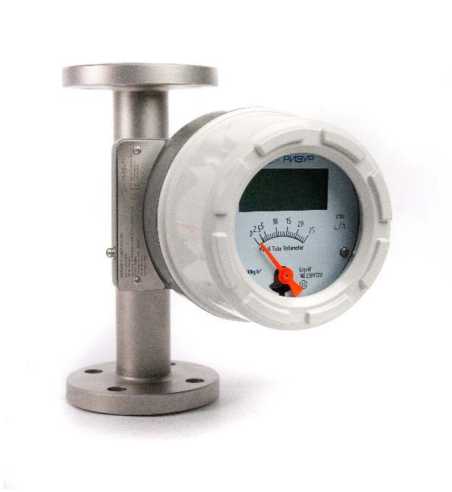

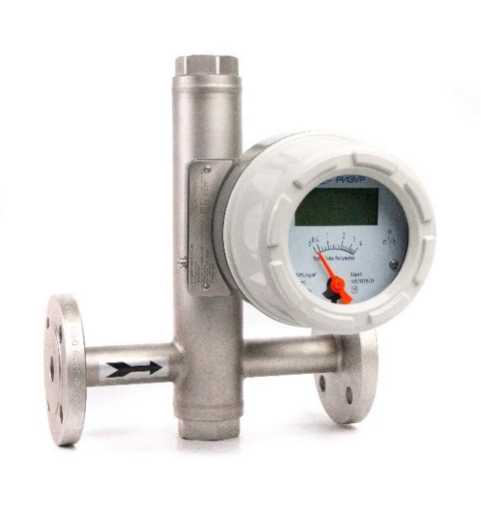

Общий вид ротаметров представлен на рисунках 1 и 2.

Заводской номер ротаметров, состоящий из латинских букв и арабских цифр, и знак утверждения типа наносятся на маркировочную табличку, расположенную на корпусе прибора, методом, принятым на заводе-изготовителе, обеспечивающим четкое изображение, стойкость к внешним воздействующим факторам, а также сохранность в течение установленного срока службы. Общий вид (схема) маркировочной таблички приведен на рисунке 3.

Нанесение знака поверки на ротаметры не предусмотрено. Пломбирование ротаметров не предусмотрено.

Рисунок 2 - Общий вид ротаметров модификации (исполнения) РИЗУР-РПС-37 Ротаметры могут изготавливаться с другим цветом корпуса.

3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 4 - основные параметры ротаметра, дата изготовления и заводской номер; 5 - специальный знак взрывобезопасности; 6 - знак утверждения типа.

Рисунок 2 - Общий вид (схема) маркировочной таблички

Программное обеспечение

Программное обеспечение (далее - ПО) ротаметров является встроенным, неизменяемым, устанавливается заводом-изготовителем. ПО недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено.

Метрологические характеристики нормированы с учетом влияния ПО.

Конструкция ротаметров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.007-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
	РИЗУР-РПС-37	РИЗУР-РПС-250
Диапазон измерений объемного расхода жидкости 1), дм3/ч	от 0,1 до 3000,0	от 1 до 300000
Диапазон измерений объемного расхода газа 1), м3/ч	от 0,0035 до 90,0	от 0,3 до 4500,0
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при снятии показаний по стрелочному, цифровому индикатору и по цифровым интерфейсам связи, %, для классов точности:
- 1,5	-	±1,5
- 2	-	±2
- 2,5	±2,5	±2,5
- 4	±4	±4
1) Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте ротаметра.

Таблица 4 - Основные технические

Наименование характеристики	Значение
	РИЗУР-РПС-37	РИЗУР-РПС-250
Диаметр условного прохода, мм:	от 6 до 25	от 15 до 250
Выходные сигналы	токовый от 4 до 20 мА, протокол HART; RS-485.	токовый от 4 до 20 мА, протокол HART; RS-485; предельные выключатели до 2 шт.
Параметры       электрического питания: - напряжение    постоянного тока, В	от 12 до 28 (для Ex ia) от 12 до 36 (для Ex db, без взрывозащиты)
Условия эксплуатации: - температура   окружающей среды, °С - относительная    влажность (при температуре +40 °С), %, не более	от -40 до +701)	от -40 до +1201)
	95
Параметры измеряемой среды: - избыточное давление, МПа - температура, °С	до 452) от -80 до +4002)
Габаритные размеры (высота x ширина х глубина), мм, не более	150х100х100	500х500х500
Вес, кг, не более	20	300
Средний срок службы, лет	1	0
Средняя наработка на отказ, ч	70	000
Маркировка взрывозащиты	II Gb IIC T6_T1 X для взрывоопасных газовых сред 0Ex ia IIC T6_T3 Ga X 1Ex db IIC T6_T3 Gb X 1Ex db [ia Ga] IIC T6_T3Gb X для взрывоопасных пылевых сред Ex ia IIIC T80°C...T195°C Db X Ex tb IIIC T80°C Db	II Gb IIC T6_T1 X для взрывоопасных газовых сред 0Ex ia IIC T6_T3 Ga X 1Ex db IIC T6_T3 Gb X 1Ex db [ia Ga] IIC T6_T3Gb X для взрывоопасных пылевых сред Ex ia IIIC T80°C...T195°C Db X Ex tb IIIC T80°C Db
Степень защиты от пыли и влаги	IP65/ IP67 или IP66/IP68

• ¹⁾ При комплектации ротаметра рубашкой обогрева допускается его эксплуатация при температуре окружающей среды от минус 60 °С. Работоспособность цифрового индикатора обеспечивается при температуре окружающей среды от минус 20 °С до 70 °С. Воздействие более низких или высоких температур окружающей среды не приводит к повреждению цифрового индикатора, при этом его показания могут быть нечитаемыми, частота его обновлений снижается. Ротаметр при этом остается в работоспособном состоянии.

• ²⁾ Указаны максимальные значения. Параметры измеряемой среды конкретного ротаметра указываются в паспорте.

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе прибора, методом, принятым на заводе-изготовителе, обеспечивающим четкое изображение, стойкость к внешним воздействующим факторам, а также сохранность в течение установленного срока службы и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Ротаметр РИЗУР	согласно заказу	1 шт.
Паспорт	ПС.00110 для модификации (исполнения) РПС-37 ПС.00108 для модификации (исполнения) РПС-250	1 экз.
Руководство по эксплуатации	РЭ.00063 для модификации (исполнения) РПС-37 РЭ.00060 для модификации (исполнения) РПС-250	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 26.51.63-001-1218968-2023 Ротаметры РИЗУР-РПС. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «НПО РИЗУР» (ООО «НПО РИЗУР») ИНН 6234114269

Юридический адрес: 390527, Рязанская обл., р-н Рязанский, с. Дубровичи, км 14-й (автодорога Рязань-Спасск тер.), стр. 4ж, оф. 3

Изготовитель

Общество с ограниченной ответственностью «НПО РИЗУР» (ООО «НПО РИЗУР») ИНН 6234114269

Адрес: 390527, Рязанская обл., р-н Рязанский, с. Дубровичи, км 14-й (автодорога Рязань-Спасск тер.), стр. 4ж, оф. 3

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92533-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерений параметров света фар ИПФ-01М

Назначение средства измерений

Приборы для измерений параметров света фар ИПФ-01М (далее - приборы) предназначены для измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости, углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар, частоты следования световых проблесков указателей поворота и силы света фар.

Описание средства измерений

Принцип действия приборов основан на фокусировке на подвижном экране со специальной разметкой светового пучка от фары автомототранспортного средства с помощью оптической линзы на подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной плоскости.

Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, производится с помощью подвижного экрана, приводимого в движение автоматическим механизмом.

Одновременно, с помощью оптоэлектронного датчика, измеряется сила света.

Приборы конструктивно состоят из:

• 1. Оптической камеры, в которой размещены: линза, подвижный экран с оптической шкалой углов наклона светотеневой границы пучка, привод изменения высоты подвижного экрана и аккумулятор. В камере, в плоскости экрана расположен оптоэлектронный датчик силы света, получающий световой пучок от внешних световых приборов автомототранспортных средств;

• 2. Элементов задней крышки камеры: клавиша для включения прибора, разъем для подключения зарядного устройства;

• 3. Элементов боковой крышки камеры: разъемы для подключения внешнего фотоприемника и для подключения линии диагностического контроля (ЛТК);

• 4. Элементов верхней крышки камеры: экран и функциональные кнопки, позволяющие управлять работой прибора, переключать режимы измерения;

• 5. Фотоприемника внешнего для измерения частоты следования проблесков;

• 6. Нижней платформы на колесах или металлических роликах;

• 7. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором, для ручной регулировки высоты камеры.

К средствам измерения данного типа относятся приборы для измерений параметров света фар ИПФ-01М моделей ИПФ-01М и ИПФ-01М.01, которые различаются пределами допускаемой относительной погрешности измерений силы света фар и комплектностью.

Заводской номер приборов в цифровом формате указывается на маркировочной наклейке, расположенной на задней панели оптической камеры.

Нанесение знака поверки на средство измерений не предусмотрено.

Для ограничения несанкционированного доступа к узлам прибора изготовителем предусмотрено нанесение пломбы на винт верхней крышки прибора.

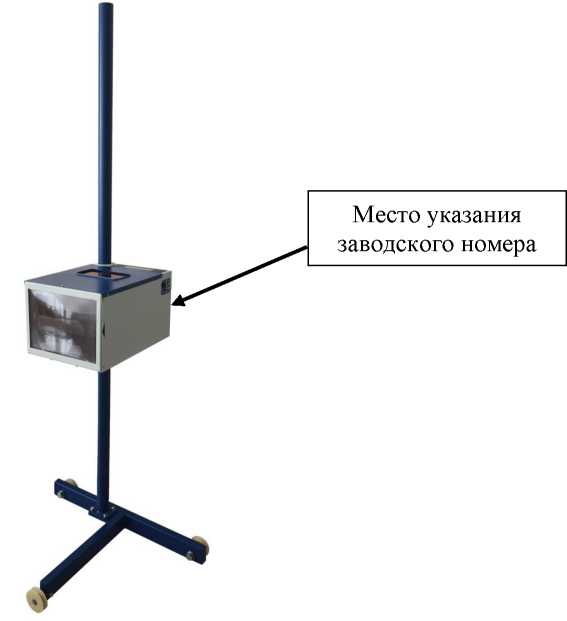

Общий вид приборов для измерений параметров света фар ИПФ-01М представлен на рисунке 1. Место нанесения пломбы представлено на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.

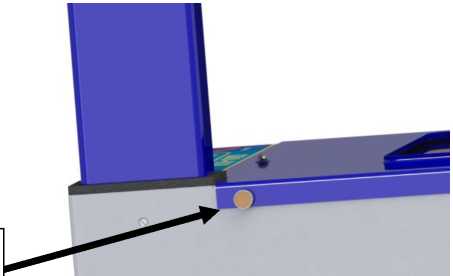

Рисунок 2 - Место нанесения пломбы

НМЕТА

ПРИБОР ДЛЯ ИЗМЕРЕНИЙ ПАРАМЕТРОВ СВЕТА ФАР

ИПФ-01М

ТУ 26.51.53.160-448-21298618-2022

№ 123 май 2023 г. J

Рисунок 3 - Общий вид маркировочной таблички

Программное обеспечение

Для работы с приборами используется встроенное метрологически значимое программное обеспечение (далее - ВПО), которое используется для управления процессом измерений и отображения результатов измерений. Изменение ВПО не предусмотрено.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ВПО приведены в таблице 1

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ВПО
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Модель	ИПФ-01М	ИПФ-01М.01
Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости	от 0°00' (0 мм/10 м) до 2°34' (450 мм/10 м) (от 0 % до 4,5 %)
Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости	+3'24" (±10 мм/10 м) (± 0,1 %)
Пределы допускаемой абсолютной погрешности измерений    углового     отклонения    в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света	±7' (±20 мм/10 м) (± 0,2 %)
Диапазон измерений силы света фар, кд	от 40 до 150000
Пределы     допускаемой     относительной погрешности измерений силы света фар, %	±7	±12
Диапазон измерений частоты следования проблесков указателей поворотов, Гц	от 1 до 2
Пределы допускаемой абсолютной погрешности измерений частоты следования проблесков указателей поворотов, Гц	±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Размеры линзы (ДлинахШирина), мм	233x170
Максимальная высота измерений, мм	1600
Минимальная высота измерений, мм	250
Диапазон показаний силы света фар, кд	от 0 до 150000
Напряжение питания от встроенной аккумуляторной батареи, В	от 3,5 до 4,2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -10 до +40 80
Габаритные размеры (Длина^Ширина^Высота), мм, не более	660x530x1760
Масса, кг, не более	20

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную наклейку.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
		Модель
		ИПФ-01М	ИПФ-01М.01
Прибор для измерений параметров света фар	ИПФ-01М	1 шт.
Нижняя платформа на колесах	-	1 шт.
Вертикальная направляющая стойка	-	1 шт.
Фотоприемник внешний	-	1 шт.	По доп. заказу
Кабель зарядки от прикуривателя	-	1 шт.	По доп. заказу
Зарядное устройство	-	1 шт.
Рулетка	-	1 шт.
Ящик пересылочный для измерительного блока	-	1 шт.
Ящик пересылочный для вертикальной направляющей стойки	-	1 шт.
Ящик   пересылочный   для   нижней платформы на колесах	-	1 шт.
Комплект      принадлежностей      и приспособлений	-	1 комплект
Руководство по эксплуатации	М 448.001.00 РЭ	1 экз.
Паспорт	М 448.001.00 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1.1.4 «Устройства и работа», разделе 2.2 «Подготовка прибора к использованию», разделе 2.4 «Использование прибора» «Прибор для измерений параметров света фар ИПФ-01М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460;

Приказ Министерства Транспорта Российской Федерации от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»;

ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»;

ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия»;

Постановление Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.5);

ТУ 26.51.53.160-448-21298618-2022 «Приборы для измерений параметров света фар ИПФ-01М. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»)

ИНН 6345019613

Юридический адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А»

Телефон: (84862) 2-18-55, 2-39-48, 2-10-70

E-mail: msk@meta-ru.ru, marketing@meta-ru.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»)

ИНН 6345019613

Адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А» Телефон: (84862) 2-18-55, 2-39-48, 2-10-70 E-mail: msk@meta-ru.ru, marketing@meta-ru.ru

Испытательный центр

Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92534-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры 3NH

Назначение средства измерений

Спектрофотометры 3NH (далее - спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отраженном и проходящем свете.

приборы, состоящие из измерительного блока с цветным

в спектрофотометрах моделей YS6060, TS8260, YS3060, являются светодиоды полного видимого спектра, в спектрофотометрах модели YS6080 - импульсная ксеноновая лампа. Предусмотрены две геометрии освещения/наблюдения при измерениях в отраженном свете: 45°/0° в модели YS4586; d/8° в моделях YS6060, YS6080, TS8260, YS3060, BS7016 и TS7036. Для моделей YS6060 и YS6080 предусмотрена возможность измерений в проходящем свете в геометрии освещения/наблюдения d/0°. При геометрии освещения/наблюдения 45°/0° источники освещения расположены по кругу, их оптические оси составляют угол 45° с нормалью к поверхности образца, а приемник излучения совпадает с нормалью к образцу. При геометрии освещения/наблюдения d/8° источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей (модель BS7016 измеряет только с включением зеркальной составляющей). Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка. При измерении в проходящем свете при освещения/наблюдения d/0° источником освещения является интегрирующая приемник расположен по нормали к образцу.

В комплектацию спектрофотометров входят белый калибровочный стандарт ловушка для проведения калибровки.

Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.

Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.

Объем встроенной памяти спектрофотометров позволяет сохранять данные от 500 до 5000 эталонов и от 10000 до 40000 образцов в зависимости от модели.

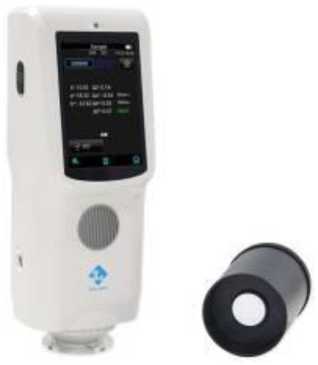

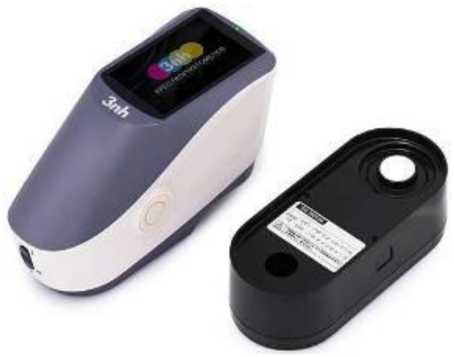

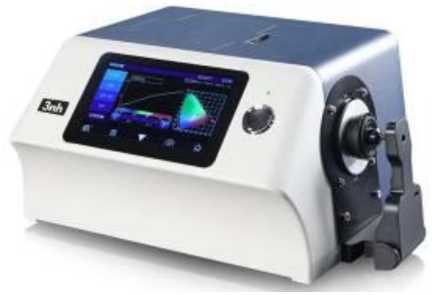

Общий вид спектрофотометров приведен на рисунке 1.

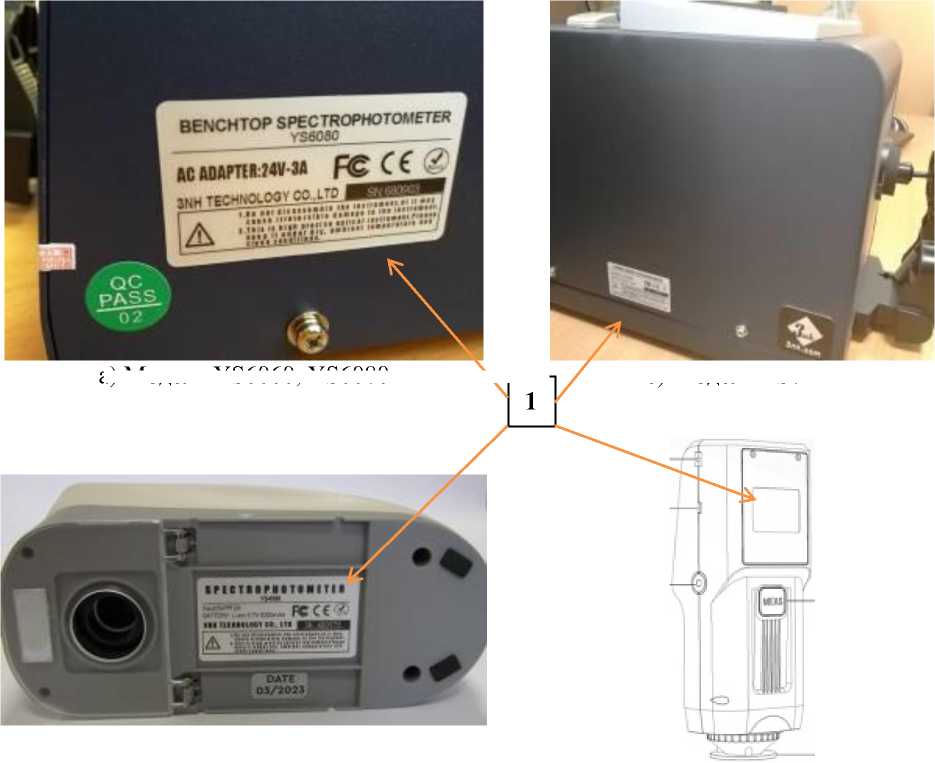

Места нанесения маркировки представлены на рисунке 2.

Пломбирование спектрофотометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер имеет цифровой (арабские цифры) формат и наносится на этикетку методом лазерной печати, которая наклеивается на боковую (модель TS8260), заднюю (модели BS7016, TS7036, YS6060, YS6080) или нижнюю (модели YS3060, YS4586) панель спектрофотометров.

Программное обеспечение

Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения 3NH (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки и информации. Программное обеспечение записано в спектрофотометров.

Спектрофотометры могут взаимодействовать с ПК, для обеспечения этого взаимодействия, по требованию заказчика, поставляется программное обеспечение SQCX для моделей YS6060, YS6080, TS8260, YS3060, BS7016, TS7036, SQCT для модели YS4586. Данное ПО не является обязательным для работы прибора.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
	YS6060, YS6080	TS8260	YS3060	YS4586	BS7016	TS7036
Идентификационное наименование ПО	3NH	3NH	3NH	3NH	3NH	3NH
Номер версии	2.0.8	V100R001.	S.YS3060	S.YS4580.0	V100R001.	V100R001.
(идентификационный номер) ПО		04	.00.02.06	0.01.16	17	05
Цифровой идентификатор ПО	-	-	-	-	-	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
	YS6060, YS6080 (апертуры 25 мм, 15 мм, 8 мм, 4 мм)	TS8260, YS3060, BS7016, TS7036 (апертура 8 мм)	YS4586 (апертура 20 мм)
Диапазон измерений координат цвета: X	от 2,5 до 109,0
Y	от 1,4 до 98,0
Z	от 1,7 до 107,0
Пределы допускаемой абсолютной погрешности измерений координат цвета для отражающих образцов		±2,0
Диапазон измерений координат цветности: x	от 0,004 до 0,734
У	от 0,005 до 0,834
Пределы допускаемой абсолютной погрешности измерений координат цветности		±0,010

Таблица 3 - Основные технические

Наименование характеристики	Значение
	YS6060	YS6080	TS8260
Спектральный диапазон, нм	от 360 до 780	от 360 до 780	от 400 до 700
Геометрия освещения/наблюдения для отражающих образцов пропускающих образцов	d/8° (spin/spex) d/0°	d/8° (spin/spex) d/0°	d/8° (spin/spex)
Источник света:
импульсная ксеноновая лампа	-	+	-
белый светодиод	+	-	+
Габаритные размеры (дхг^ш), мм, не более	370x300x200	370x300x200	370x240x260
Масса, кг, не более	10	10	8
Условия эксплуатации: - температура окружающей среды, °С -  относительная влажность (без конденсации), %	от +15 до +35 от 0 до 85
Условия хранения, °С	от +15 до +35

Таблица 4 - Основные технические

Наименование характеристики	Значение
	YS3060	BS7016	YS4586	TS7036
Геометрия освещения/наблюдения	d/8° (spin/spex)	d/8° (spin)	45°/0°	d/8° (spin/spex)
Спектральный диапазон, нм	от 400 до 700
Источник света:
- белый светодиод	+	+	+	+
Габаритные размеры (дxгxш), мм, не более	184x77x105	81x71x214	184x77x105	81x71x214
Масса, кг, не более	0,6	0,5	0,6	0,5
Условия эксплуатации: - температура окружающей среды, Т - относительная влажность (без конденсации), %	от +15 до +35 от 0 до 85
Условия хранения, °С	от +15 до +35

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 5 - Комплектность портативного средства измерений

Наименование	Обозначение	Количество
		YS3060	BS7016	TS7036	YS4586
Спектрофотометр 3NH	-	1 шт.	1 шт.	1 шт.	1 шт.
Белый калибровочный стандарт	-	1 шт.	1 шт.	1 шт.	1 шт.
Чёрный калибровочный стандарт	-	1 шт.	1 шт.	1 шт.	1 шт.
Защитная крышка на апертуру	-	1 шт.	1 шт.	1 шт.	1 шт.
Зарядное устройство (адаптер питания)	-	1 шт.	1 шт.	1 шт.	1 шт.
Кабель USB для зарядки и подключения к ПК	-	1 шт.	1 шт.	1 шт.	1 шт.
Руководство по эксплуатации	-	1 экз.	1 экз.	1 экз.	1 экз.
Ремешок на запястье	-	1 шт.	1 шт.	1 шт.	1 шт.
Апертура 20 мм	-	-	-	-	1 шт.
Сменная апертура 8 мм	-	1 шт.	1 шт.	1 шт.	-
Сменная апертура 4 мм	-	1 шт.	-	1 шт.	-
Кейс для хранения и переноски	-	1 шт.	1 шт.	1 шт.	1 шт.

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
		YS6060	YS6080	TS8260
Спектрофотометр 3NH	-	1 шт.	1 шт.	1 шт.
Белый калибровочный стандарт	-	1 шт.	1 шт.	1 шт.
Чёрный калибровочный стандарт	-	1 шт.	1 шт.	1 шт.
Блок питания	-	1 шт.	1 шт.	1 шт.
Кабель питания	-	1 шт.	1 шт.	1 шт.
Кабель USB для подключения к ПК	-	1 шт.	1 шт.	1 шт.
Руководство по эксплуатации	-	1 экз.	1 экз.	1 экз.
Сменная апертура 25 мм	-	1 шт.	1 шт.	-
Сменная апертура 15мм	-	1 шт.	1 шт.	-
Сменная апертура 8 мм	-	1 шт.	1 шт.	1 шт.
Сменная апертура 4 мм	-	1 шт.	1 шт.	1 шт.
Чёрная заслонка	-	1 шт.	1 шт.	-

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации, раздел 2.3 «Измерение» для моделей YS3060, YS6060, YS6080, YS4586, TS8260 и раздел 2.4 «Измерение» для моделей BS7016, TS7036.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. №1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;

Стандарт предприятия Shenzhen ThreeNH Technology Co., Ltd., Китай.

Правообладатель

Shenzhen ThreeNH Technology Co., Ltd., Китай

Адрес: 4/F, Building 8, Nangang Second Industry Zone, Xili, Nanshan District, Shenzhen, China

Изготовитель

Shenzhen ThreeNH Technology Co., Ltd., Китай

Адрес: 4/F, Building 8, Nangang Second Industry Zone, Xili, Nanshan District, Shenzhen, China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-33-56;

Факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92535-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры стеклянные капиллярные эталонные

Назначение средства измерений

Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Описание средства измерений

Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

Вискозиметры представляют собой [/-образную стеклянную трубку.

Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указан заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а вискозиметра.

К вискозиметрам данного эталонные с заводскими номерами 870123, 750510, 070491, 080491, 780901, 780902, 050508, 000830, 010591. Заводской номер в цифровом формате нанесен на широкую трубку вискозиметра методом ультразвуковой гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид вискозиметров представлен на рисунке 1.

Пломбирование вискозиметра не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики вискозиметров представлены в таблицах 1 и 2.

* не более 0,2 %

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации вискозиметров: - температура окружающего воздуха, °С	от 18 до 22
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Габаритные размеры (ДхШ), мм, не более	55 X 610
Масса, кг, не более	0,2
Средний срок службы, лет	25
Наработка до отказа, ч, не менее	48000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность вискозиметров

Наименование	Обозначение	Количество
Вискозиметр стеклянный капиллярный эталонный	заводские номера 781220, 861228, 740306, 810513, 850125, 850108, 810122, 870123, 750510, 070491, 080491, 780901, 780902, 050508, 000830, 010591	16 шт.
Футляр для вискозиметров	-	4 шт.
Руководство по эксплуатации	Хд 2.842.001 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622.

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92536-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-50 с заводскими номерами 1, 2, 4, 5, РГС-60 с заводским номером 3.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-50 с заводскими номерами 1, 2, 4, 5, РГС-60 с заводским номером 3 расположены на территории АЗС №508, ООО «ТАИФ-НК АЗС» по адресу: 423458, Республика Татарстан, г. Альметьевск, ул. Объездная, 39.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Горловины резервуаров РГС-50 зав.№№ 1, 2

Рисунок 3 - Горловины резервуаров РГС-50 зав.№№ 4, 5

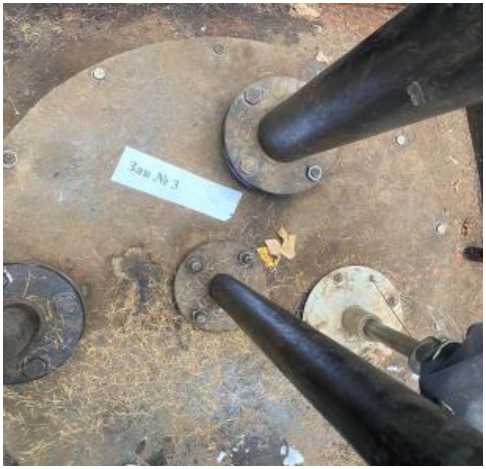

Рисунок 4 - Горловина резервуара РГС-60 зав.№ 3

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-50	РГС-60
Номинальная вместимость, м3	50	60
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-60	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92537-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-55

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-55 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 55 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-55 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС №158, ООО «ТАИФ-НК АЗС» по адресу: 420000, Республика Татарстан, г. Казань, ул. Мамадышский Тракт, 122В.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 3 - Горловины резервуаров РГС-55 зав.№№ 3, 4

Пломбирование резервуаров РГС-55 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	55
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-55	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92538-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-15 с заводскими номерами 4, 5, РГС-20 с заводским номером 3, РГС-25 с заводскими номерами 1, 2.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-15 с заводскими номерами 4, 5, РГС-20 с заводским номером 3, РГС-25 с заводскими номерами 1, 2 расположены на территории АЗС №507, ООО «ТАИФ-НК АЗС» по адресу: 423458, Республика Татарстан, г. Альметьевск, ул. Шевченко, 49.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Горловины резервуаров РГС-15 зав.№№ 4, 5

Рисунок 3 - Горловина резервуара РГС-20 зав.№ 3

Рисунок 4 - Горловины резервуаров РГС-25 зав.№№ 1, 2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
	РГС-15	РГС-20	РГС-25
Номинальная вместимость, м3	15	20	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-15	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92539-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3 расположены на территории АЗС №150, ООО «ТАИФ-НК АЗС» по адресу: 420032, Республика Татарстан, г. Казань, ул. Гладилова, 17а.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92540-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства для проверки трансформаторов тока РЕТОМ^™-ТТ

Назначение средства измерений

Устройства для проверки трансформаторов тока РЕТОМ™-ТТ (далее по тексту -устройства) предназначены для измерений и вычисления характеристик силовых и измерительных трансформаторов тока путем воспроизведений силы переменного тока, измерений напряжения переменного тока, электрического сопротивления постоянному току, коэффициента трансформации трансформаторов тока, угла фазового сдвига.

Описание средства измерений

Принцип работы устройств основан на сравнении двух сигналов, один из которых формируется с помощью встроенного генератора и подается на вторичную обмотку исследуемого трансформатора тока (контролируется на измерительном входе W2), а второй формируется первичной обмоткой трансформатора тока (измеряется на входе W1). Сигналы передаются на аналого-цифровой преобразователь и обрабатываются встроенным микропроцессором. Полученные результаты измерений отображаются на дисплее устройства.

Устройства представляют собой переносные приборы, позволяющие проводить пусконаладочные работы и техническое обслуживание силовых и измерительных трансформаторов тока. Устройства измеряют и вычисляют следующие характеристики трансформаторов: коэффициент трансформации и полярность, сопротивление вторичных обмоток постоянному току, кривую намагничивания, токовую и угловую погрешности, вторичную нагрузку и мощность вторичных обмоток,    коэффициент остаточной магнитной индукции по

ГОСТ Р МЭК 61869-2-2015, а также производят размагничивание трансформаторов.

Конструктивно устройства выполнены в переносных металлических корпусах, закрываемых съемной крышкой и имеющих ручку для переноски.

Заводской номер наносится на паспортную табличку (шильдик) любым технологическим способом в виде цифрового кода.

Для предотвращения несанкционированного доступа к внутренним частям устройств, предусмотрены голографические наклейки. Общий вид и место пломбирования от несанкционированного доступа (место нанесения голографических наклеек), место нанесения знака утверждения типа и заводского номера (место расположения шильдика) устройства представлены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

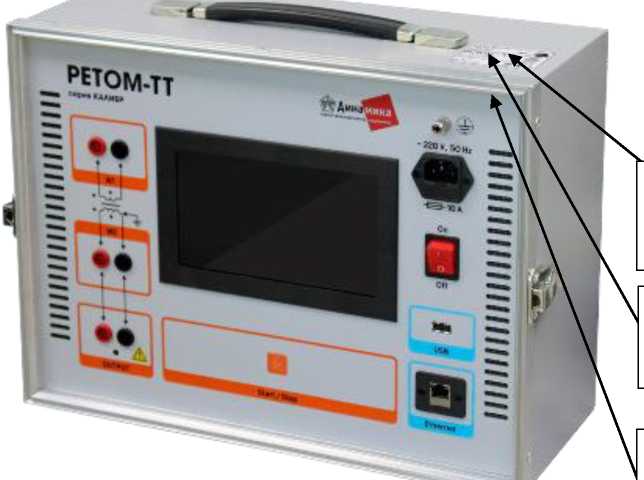

а) вид устройства со стороны лицевой панели

НПП «Динаимкак г. Чвбоксаоь уп Аиисммоеа.б ♦73352 32’52’00 Into^retomru; retom.ru

РЕТОМ "-ТТ

б) вид паспортной таблички (шильдика)

Рисунок 1 - Общий вид устройства без съемной крышки с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

Устройства имеют метрологическое и интерфейсное ПО. Метрологическое ПО отвечает за обработку данных с аналого-цифрового преобразователя и является метрологически значимым. Интерфейсное ПО не является метрологически значимым и отвечает за вывод информации на дисплей, позволяет сконфигурировать режимы работы устройства.

Уровень защиты метрологического ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии Р 50.2.077-2014. Внесение изменений в метрологическое ПО возможно только в заводских условиях.

Таблица 1 -

ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	метрологическое	интерфейсное
Номер версии (идентификационный номер ПО)	не ниже 1.0.1	не ниже 1.0.1
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Воспроизведение силы переменного тока
Диапазон воспроизведений силы переменного тока при частоте (50 ± 1) Гц, А	от 0,06 до 6
Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока, А1)	±(0,0005^х + 0,001 •Хк)
Пределы допускаемой дополнительной погрешности воспроизведений силы переменного тока от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности	0,5
Измерение напряжения переменного тока
Диапазоны измерений напряжения переменного тока при частоте (50 ± 1) Гц, В	от 0,3 до 3 включ. св. 3 до 30 включ. св. 30 до 300
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %	± 0,1
Пределы допускаемой дополнительной погрешности измерений напряжения переменного тока от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности	0,5
Измерение электрического сопротивления постоянному току
Диапазоны измерений электрического сопротивления постоянному току, Ом	от 0,01 до 100 включ. св. 100 до 300

Наименование характеристики	Значение
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току (в зависимости от диапазона измерений), Ом: - от 0,01 до 100 Ом включ. - св. 100 до 300 Ом	±(0,001-х + 0,001) ±(0,005^х + 0,001)
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления постоянному току от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности	0,5
Измерение коэффициента трансформации трансформатора тока
Диапазоны измерений коэффициента трансформации трансформатора тока	от 1 до 1000 включ. св.1000 до 20000
Пределы допускаемой основной относительной погрешности измерений коэффициента трансформации трансформатора тока (в зависимости от диапазона измерений), %: - от 1 до 1000 включ. - св. 1000 до 20000	± 0,05 ± 0,15
Пределы допускаемой дополнительной погрешности измерений коэффициента трансформации трансформатора тока от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности	0,5
Измерение угла фазового сдвига
Диапазоны измерений угла фазового сдвига, °	от -180 до -33 от -33 включ. до 33 включ. св. 33 до 180
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига (в зависимости от диапазона измерений), - от -180 до -33 - от -33 включ. до 33 включ. - св. 33 до 180	± 0,3 ± 0,05 ± 0,3
1) В формуле абсолютной погрешности приняты обозначения: Хк - конечное значение диапазона воспроизведений (измерений); х - воспроизведенное (измеренное) значение.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до +25 от 30 до 80
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, при +25 °С, %, не более	от -20 до +50 80
Параметры электрического питания устройств: - номинальная частота однофазной сети, Гц - напряжение сети, В	50 от 187 до 264

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- высота	340
- ширина	430
- глубина	210
Масса, кг, не более	10,5
Средний срок службы, лет	30
Средняя наработка на отказ, ч	25000

Знак утверждения типа

наносится на корпус устройств при изготовлении паспортной таблички (шильдика) и типографским способом на титульный лист паспорта устройств.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство для проверки трансформаторов тока	РЕТОМ™-ТТ	1 шт.
Кабель сетевой	-	1 шт.
Комплект запасных частей и принадлежностей	-	1 компл.
Паспорт	БРГА.411182.001 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Руководство по эксплуатации» паспорта БРГА.411182.001 ПС.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1^10^-1 до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Устройства для проверки трансформаторов тока РЕТОМ^™-ТТ. Технические условия БРГА.411182.001 ТУ.

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Динамика» (ООО «НПП «Динамика»)

ИНН 2129001830

Юридический адрес: 428015, г. Чебоксары, ул. Анисимова, д. 6

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Динамика» (ООО «НПП «Динамика»)

ИНН 2129001830

Адрес: 428015, г. Чебоксары, ул. Анисимова, д. 6

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92541-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

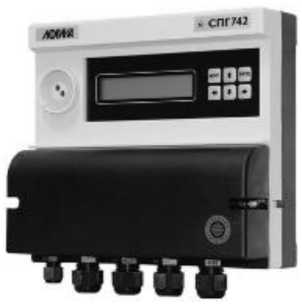

Комплексы измерительные ЛОГИКА 6740

Назначение средства измерений

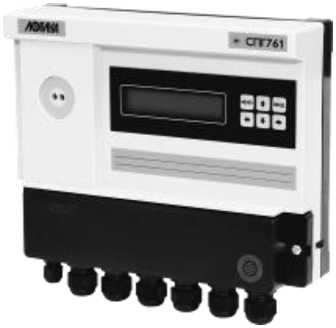

Комплексы измерительные ЛОГИКА 6740 (далее - ИК) предназначены для измерения расхода и объема природного газа при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.

Описание средства измерений

Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям t=20 °C и p=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин.

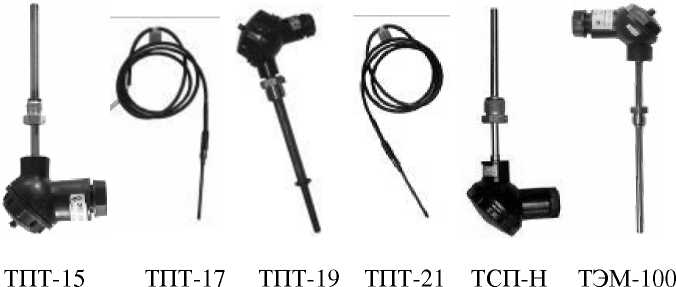

Измерительные каналы ИК оборудуются датчиками температуры газа и опционально, в зависимости от уровня точности и конкретного назначения ИК, оборудуются или не оборудуются датчиками давления газа. Расчет приведенных к стандартным условиям расхода и объема газа соответственно выполняется с подстановкой измеренных значений температуры и измеренных или условно-постоянных значений давления газа.

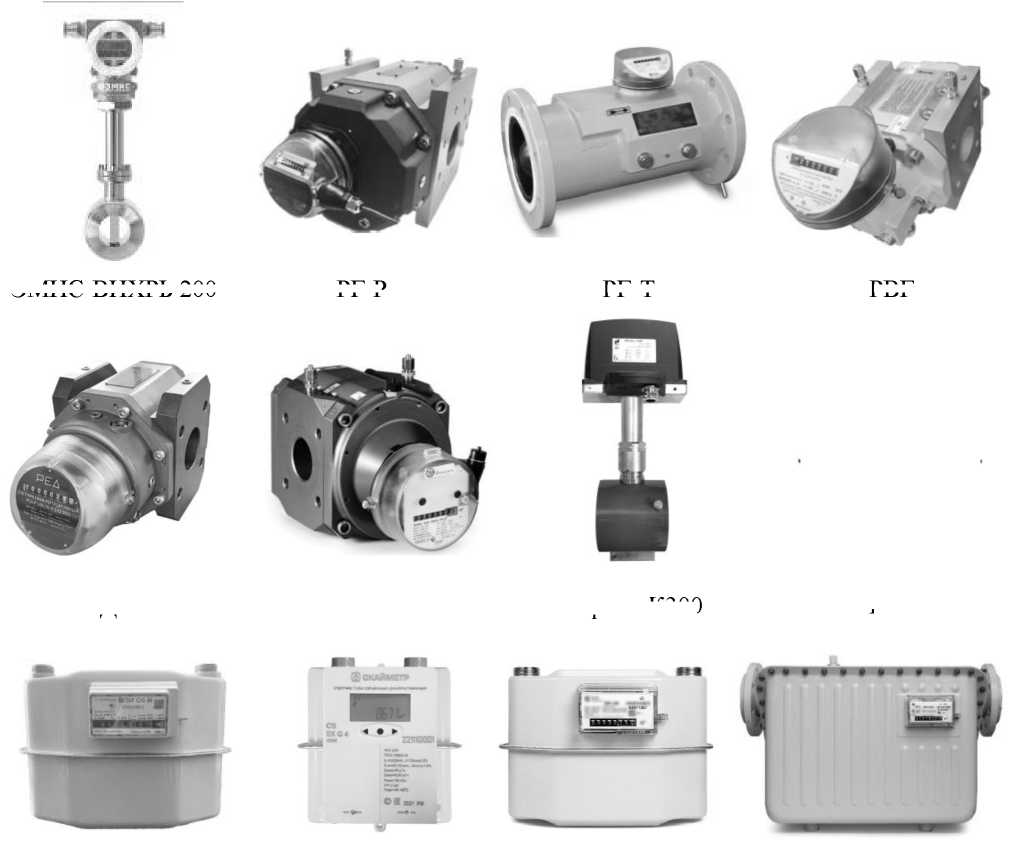

В составе ИК могут использоваться в любом сочетании первичные преобразователи и барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Федеральном информационном фонде по обеспечению единства измерений). В качестве комплексного компонента ИК используется корректор СПГ740 (80110-20), СПГ742 (48867-12) или корректоры СПГ761 (36693-13) совместно с измерительными адаптерами АДС97 (38646-08).

ИК различаются количеством, составом и уровнем точности измерительных каналов объема. Конкретный состав ИК определяется заказом и приводится в паспорте.

Таблица 1 - Типы

в составе ИК

^п

Преобразователи расхода
РСГ (41453-13) СТГ (28739-19) СГ (14124-14) ЭМИС-РГС 245 (58089-14) ЭМИС-ВИХРЬ 200 (86309-22) РГ-Р (88140-23)	РГ-Т (88939-23) РВГ (87075-22) РЕД-Р (88785-23) Ирвис-К300 (87977-23) RABO (54267-13) ВКР (86899-22)	ВПМ (86796-22) СГВ (84879-22) BK-G (60295-15) BK (84689-22)

Таблица 1 (продолжение)

Преобразователи давления и разности давлений
Метран-150 (32854-13) МИДА-13П (17636-17) МИДА-15 (50730-17) СДВ (28313-11)	АИР-20/М2 (63044-16) ОВЕН ПД100И (56246-14) Метран 75 (48186-11) Агат-100МТ (74779-19)	ЭМИС-БАР (72888-18) Crocus L (74171-19)
Преобразователи температуры
ТС (58808-14)	ТПТ-1,-17, -19, -21 (46155-10)	ТСП-Н (38959-17)
ТЭМ-100 (40592-09)	ТПТ-15 (39144-08)	ТС-Б (72995-20)
Барьеры искрозащиты
ТСС-Ех (63024-16)	КОРУНД Мххх (57154-14)

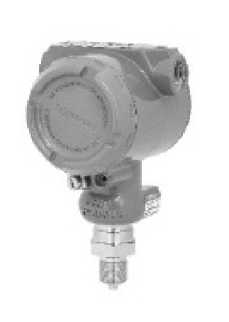

Общий вид составных частей ИК приведен на рисунках 1 - 5.

Рисунок 1 - Корректоры СПГ740, СПГ742, СПГ761 и адаптер измерительный АДС97

Рисунок 2 - Преобразователи расхода

ТСС-Ех       КОРУНД Мххх

Рисунок 5 - Барьеры искрозащиты

Обозначения, коды модификаций и заводские номера составных частей измерительного комплекса, однозначно идентифицирующие каждый экземпляр СИ, наносятся в соответствии с описаниями типа и эксплуатационной документацией составных частей.

Программное обеспечение

Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в системообразующем компоненте измерительного комплекса (корректоре) и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения ИК приведены в таблице 2. Значения цифровых идентификаторов (контрольных сумм) ПО приводятся в описаниях типа корректоров.

Таблица 2 -

обеспечения

данные

Наименование характеристики	Корректор
	СПГ740	СПГ742	СПГ761
Номер версии	1.0.х.х.хх	1.0.х.х.хх	ОЗ.х.хх
	и выше	и выше	и выше

Метрологические и технические характеристики средства измерений

Таблица 3 -

Наименование характеристики	Значение
Диапазон измерений объемного расхода, м3/ч	от 0 до 3 •IO5
Диапазон измерений объема, м3	от 2^10-5 до 9-107
Диапазон измерений температуры, °C	от -50 до +80
Диапазон измерений давления, МПа	от 0 до 7,5
Диапазон измерений разности давлений, кПа	от 0 до 1000
Пределы допускаемой относительной погрешности при измерении расхода и объема газа: - при рабочих условиях, % - при стандартных условиях, %	±0,75; ±1,0; ±2,0; ±2,5; ±3,0 ±1; ±1,5; ±2,5; ±3,0;±4,0
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, %	±0,3; ±0,5; ±0,8
Пределы допускаемой абсолютной погрешности при измерении температуры, °С	±(0,3+0,002^|t ±(0,8+0,004^|t ±(1,0+0,005^|t	); ); )
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении разности давлений, %	±0,8
Пределы допускаемой относительной погрешности часов, %	±0,01
Примечание: t - температура контролируемой среды, °С.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
- температура окружающего воздуха, °С	от -10 до +50
- относительная влажность, %	80 при 35 °С и более низких температурах
- атмосферное давление, кПа	от 84 до 106,7
Электропитание: - напряжение, В - частота, Гц	220 ^22 (непосредственно или через сетевые адаптеры) 50±2
Габаритные размеры и масса	приведены в описаниях типа составных частей
Средняя наработка на отказ, ч	40000
Средний срок службы, лет	12

Знак утверждения типа

наносится на титульный лист эксплуатационных документов типографским способом.

Комплектность средства измерений

Таблица 4 - Состав комплекса измерительного ЛОГИКА 6740

Наименование	Количество
Корректор	1 шт.
Адаптер измерительный АДС97	от 0 до 2 шт.
Преобразователи расхода	от 1 до 12 шт.
Преобразователи давления (разности давлений)	от 0 до 16 шт.
Преобразователи температуры	от 1 до 12 шт.
Барьеры искрозащиты	от 0 до 40 шт.
Руководство по эксплуатации (РАЖГ.421431.046 РЭ)	1 экземпляр
Паспорт (РАЖГ.421431.046 ПС)	1 экземпляр
Методика поверки	1 экземпляр
Эксплуатационная документация составных частей	1 комплект

Сведения о методиках (методах) измерений

приведены в документе РАЖГ.421431.046 РЭ «Комплексы измерительные ЛОГИКА 6740. Руководство по эксплуатации», раздел 5.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.740-2023 ГСИ. Расход и количество газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков;

ГОСТ Р 8.995-2023 ГСИ. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков газа;

РАЖГ.421431.046 ТУ Комплексы измерительные ЛОГИКА 6740. Технические условия.

Правообладатель

Акционерное общество    «Научно-производственная    фирма «Логика»

(АО НПФ ЛОГИКА)

ИНН 7809002893

Юридический адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д.150, к. 1, лит. А, помещ. 427

Тел./факс: (812) 2522940, 4452745

E-mail: office@logika.spb.ru

Web-сайт: www.logika.spb.ru

Изготовители

Акционерное общество «Теплоэнергомонтаж» (АО «ТЭМ») ИНН 7804012841

Юридический адрес: 195221, г. Санкт-Петербург, ул. Ключевая, д. 30, лит. А, помещ. 2 (6-Н), 5 (6-Н)

Адрес места осуществления деятельности: 190020, г. Санкт-Петербург, наб. Обводного канала, д. 150

Тел./факс: (812) 3253637, 3253638

E-mail: komplekt@tem.spb.ru

Акционерное    общество    «Научно-производственная    фирма «Логика»

(АО НПФ ЛОГИКА)

ИНН 7809002893

Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д.150, к. 1, лит. А, помещ. 427

Тел./факс: (812) 2522940, 4452745

E-mail: office@logika.spb.ru

Web-сайт: www.logika.spb.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru.

Web-сайт: www.vniims.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92542-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы газовых смесей паров этанола в воздухе Динго С-30

Назначение средства измерений

Генераторы газовых смесей паров этанола в воздухе Динго С-30 (далее - генераторы) предназначены для воспроизведения и передачи единицы массовой концентрации этанола в газовых смесях (воздух или азот).

Генераторы являются рабочими эталонами 1 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания этанола в газовых средах, утвержденной приказом Росстандарта от 30.12.2019 г. № 3452, и могут применяться при проведении поверки, калибровки и испытаний средств измерений паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.

Описание средства измерений

Генераторы являются стационарными приборами циклического действия.

Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.

Конструктивно генератор состоит из двух частей - приборного модуля (контрольного блока) и емкости для водного раствора этанола, которые герметично соединяются между собой с помощью защелок. На верхней панели контрольного блока расположена наклейка с наименованием и обозначением генератора. На передней панели расположен цветной графический дисплей для отображения значения температуры раствора и отверстие выхода газовой смеси. На задней панели расположены: переключатель включения и выключения генератора, патрубок подачи воздуха, порт USB (используются для сервисного обслуживания) и кабель питания. Защелки расположены симметрично на боковой поверхности контрольного блока. В нижней части контрольного блока генератора находятся погружаемые в раствор элементы: терморегулятор (полупроводниковый датчик температуры), электронагреватель, перемешиватель раствора и патрубок подачи азота/воздуха.

Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 ГСО 8789-2006 или аналогичными, которые поставляются по отдельному заказу.

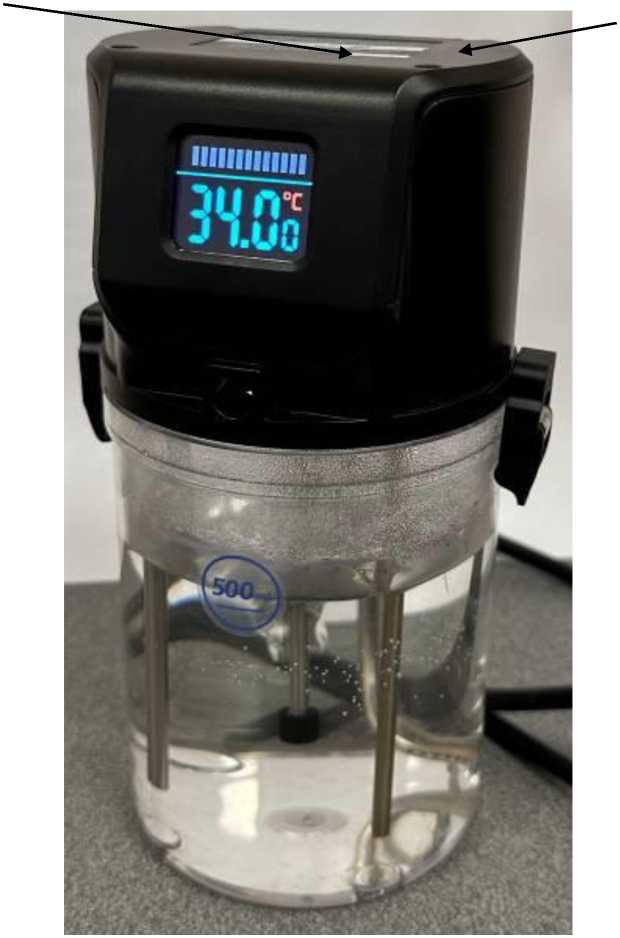

Общий вид генераторов представлен на рисунке 1.

Доступ в режим регулировки генераторов защищен программным способом. В генераторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер генераторов наносится методом флексографии на наклейку (рисунок 2), расположенную на верхней панели контрольного блока генератора в цифровом виде: «ХХХХХХХ», где Х - арабские цифры.

Место нанесения заводского номера

Генератор газовых смесей паров этанола в воздухе

Динго С-30

Питание: 230V, SOHz, 10А ООО "АРИДЕС” +374 60 52 99 50 www.arides.am

Рисунок 2 - Наклейка на верхней панели контрольного блока генераторов

Программное обеспечение

Генераторы имеют встроенное программное обеспечение Dingo C-30.

Встроенное системно-прикладное программное обеспечение (далее - ПО) генераторов разработано изготовителем специально для решения задачи термостатирования водного раствора этанола и отображения на дисплее значения температуры раствора. Идентификационное наименование и номер версии программного обеспечения выводится на дисплей при каждом включении генераторов.

Влияние встроенного ПО на метрологические характеристики генераторов учтено при их нормировании. Генераторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Dingo C-30
Номер версии (идентификационный номер) ПО	V22.0.12
Цифровой идентификатор ПО	-
Примечание - Значение цифрового идентификатора ПО не доступно.

Метрологические и технические характеристики

Таблица 2 -

Диапазон воспроизведения массовой концентрации этанола в газовых смесях, мг/м3	Пределы допускаемой погрешности воспроизведения массовой концентрации этанола в газовых смесях
	абсолютной, мг/м3	относительной, %
от 40 до 80 включ.	±4	-
св. 80 до 2000	-	±5

Примечание - Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 ГСО 8789-2006 или аналогичными; диапазон массовой концентрации этанола от 0,10 до 6,0 мг/см³; границы относительной погрешности при Р=0,95: ±1 %.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Объем водного раствора этанола, заливаемого в емкость 3 генераторов, см3	500±25
Температура термостатирования водного раствора этанола, °С	34,00±0,10
Время прогрева генераторов (после замены водного раствора этанола), мин, не более	10
Параметры газовой смеси на выходе генераторов: - относительная влажность газовой смеси, %, не менее	90
- объемный расход газовой смеси (задается пользователем), л/мин	от 6 до 10
- длительность генерации пробы газовой смеси (контролируется пользователем), с, не более	10
- максимальный объем газовой смеси без замены водного раствора этанола (контролируется пользователем), л	18
Электрическое питание от сети переменного тока с напряжением, В/ частотой, Гц	230±23/50±0,2
Габаритные размеры, мм, не более: - длина	125
- высота	220
- ширина	125
Масса генераторов, г, не более	950
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С	от +20 до +25
- диапазон относительной влажности окружающего воздуха, %	от 30 до 80
- диапазон атмосферного давления, кПа	от 84,0 до 106,7
Средний срок службы, лет	8
Средняя наработка до отказа, ч	16000

Таблица 4 - Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола

Объемный расход газовой смеси на выходе генератора, л/мин	Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола
	при длительности генерации пробы до 5 с включ.	при длительности генерации пробы св. 5 до 10 с
от 6 до 7 включ.	30	15
св. 7 до 8 включ.	27	14
св. 8 до 9 включ.	24	12
св. 9 до 10	21	11

Таблица 5 - Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола (при выполнении трех измерений на каждой точке поверки)

Объемный расход газовой смеси на выходе генератора, л/мин	Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола
	при времени подачи пробы газовой смеси на средство измерений до 5 с включ.	при времени подачи пробы газовой смеси на средство измерений св. 5 до 10 с
от 6 до 7 включ.	10	5
св. 7 до 8 включ.	9	5
св. 8 до 9 включ.	8	4
св. 9 до 10	7	4
Примечание - Объемный расход и время подачи пробы газовой смеси задаются пользователем в зависимости от типа поверяемого средства измерений.

Знак утверждения типа

наносится методом флексографии на наклейку, расположенную на верхней панели контрольного блока, как показано на рисунке 1, и типографским способом на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
Генератор газовых смесей паров этанола в воздухе	Динго С-30	1 шт.
Мундштук квадратный	-	5 шт.
Мундштук круглый	-	5 шт.
Трубка соединительная поливинилхлоридная	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа «Генераторы газовых смесей паров этанола в воздухе Динго С-30. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»

Техническая документация изготовителя ООО «АРИДЕС», Армения

Правообладатель

Общество с ограниченной ответственностью «АРИДЕС» (ООО «АРИДЕС») Адрес: 0064, Республика Армения, г. Ереван, Малатия-Себастия, ул. Раффи, д. 111 Телефон/факс: +37411 26 99 50

Web-сайт: www.arides.am

E-mail: info@arides.am

Изготовитель

Общество с ограниченной ответственностью «АРИДЕС» (ООО «АРИДЕС») Адрес: 0064, Республика Армения, г. Ереван, Малатия-Себастия, ул. Раффи, д. 111 Телефон/факс: +37411 26 99 50

Web-сайт: www.arides.am

E-mail: info@arides.am

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/факс: +7 (812) 251-76-01 / (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

Регистрационный № 92543-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры электромагнитные R

Назначение средства измерений

Расходомеры электромагнитные R (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей (вода питьевая, вода техническая, вода промышленная, сточные воды, спиртосодержащие жидкости, пищевые продукты, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера) с проводимостью более 5^10^-5 См/см.

Описание средства измерений

Принцип действия расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем расхода, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов первичного преобразователя и передается во вторичный преобразователь, где происходит его обработка и преобразование в значение объемного расхода и объема, а также формирование выходных сигналов.

Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя, которые могут быть жестко механически связаны между собой (компактное исполнение), могут быть соединены кабелем (раздельное исполнение), или могут представлять из себя моноблок. Первичный преобразователь расхода может представлять собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой). А также первичный преобразователь расхода может представлять собой штангу из немагнитного материала, в нижней части которой находится измерительный элемент. С внешней стороны измерительного элемента размещены электроды, с внутренней стороны встроены магнитные катушки. Верхняя часть штанги имеет присоединительный элемент для установки расходомера в трубопровод. Вторичный преобразователь представляет собой устройство, на которое поступает сигнал с электродов первичного преобразователя расхода, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.

Расходомеры изготавливаются в пяти модификациях:

• - MIM-R - выпускается в моноблочном исполнении, имеет выходные сигналы: частотно-импульсный и аналоговый сигнал постоянного тока. Имеет полнопроходный первичный преобразователь расхода;

• - MIS-R - выпускается в компактном исполнении, имеет выходные сигналы: частотноимпульсный и аналоговый. Имеет полнопроходный первичный преобразователь расхода;

• - EPS-R и EPX-R - данные модификации отличаются друг от друга внешним видом. Могут выпускаться в компактном и раздельном исполнениях. Имеют выходные сигналы: частотно-импульсный и аналоговый. Имеют полнопроходный первичный преобразователь расхода;

- PIT-R - выпускается в компактном и раздельном исполнениях, имеет выходные сигналы: частотно-импульсный и аналоговый. Имеют первичный преобразователь расхода в виде штанги из немагнитного материала.

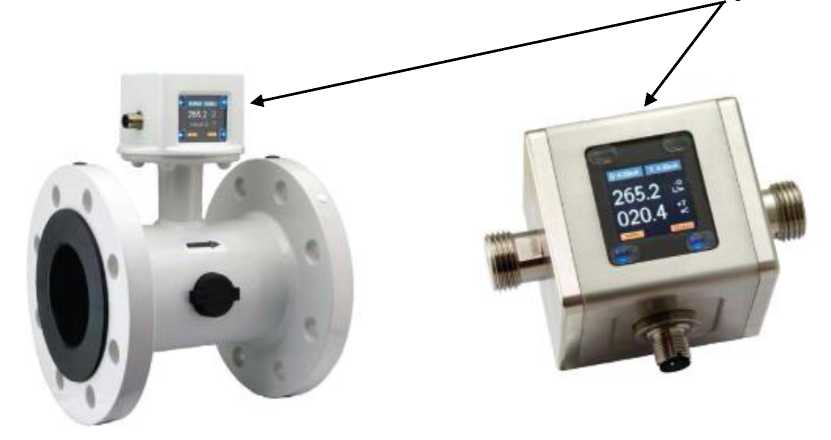

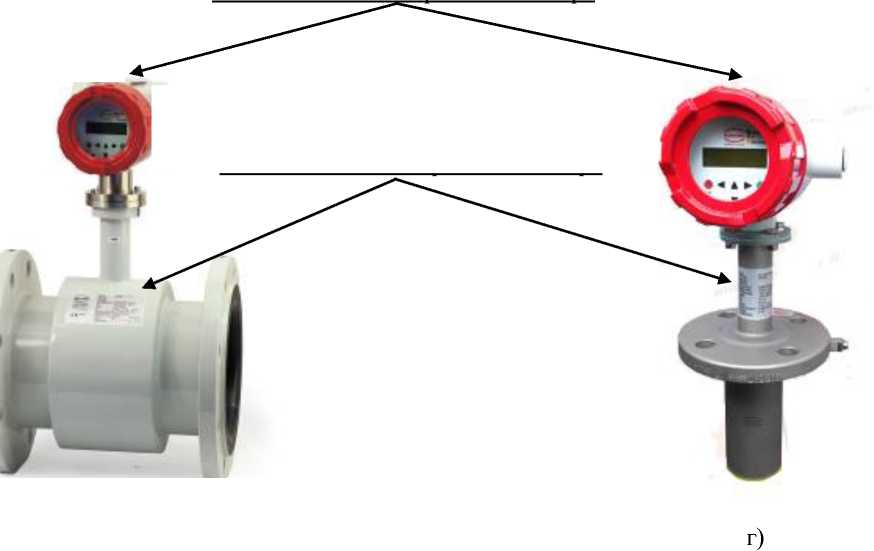

Общий вид расходомеров и места нанесения серийного номера представлены на рисунке 1.

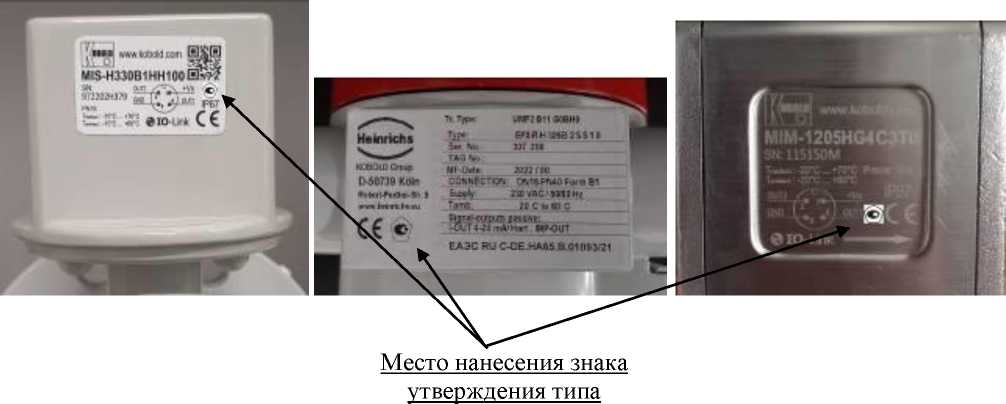

Рисунок 2 - Место нанесения знака утверждения типа

Пломбирование расходомеров не предусмотрено.

Серийный номер расходомеров модификаций MIS-R, EPS-R, EPX-R, PIT-R наносится на самоклеящуюся этикетку типографским способом в буквенно-цифровом или в цифровом формате. Этикетка располагается в местах, обозначенных на рисунке 1. Серийный номер расходомеров модификации MIM-R наносится методом лазерной гравировки в буквенноцифровом или в цифровом формате на корпус расходомера в месте, обозначенном на рисунке 1.

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО выполняет функции расчета объемного расхода и объема, формирование выходных сигналов токового и частотно-импульсного выходов, вывод данных на дисплей вторичного преобразователя. ПО разделено на метрологически значимую и метрологически незначимую части. Доступ к метрологически значимой части ПО ограничен паролем производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
	MIM-R	MIS-R	EPS-R и EPX-R	PIT-R
Идентификационное наименование ПО	-		-
Номер версии (идентификационный номер) ПО	V01. XXYXXXXXX		3.XXX

Примечание:

Х - принимает значение одной цифры и не относится к метрологически значимой части ПО

Y - принимает значение одной буквы латинского алфавита и не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	MIM-R	MIS-R	EPS-R и EPX-R	PIT-R
Номинальный диаметр (DN)	В соответствии с таблицей 3	В соответствии с таблицей 4	В соответствии с таблицей 5	от 150 до 2000
Диапазон измерений    объемного расхода жидкости, м3/ч	В соответствии с таблицей 3	В соответствии с таблицей 4	В соответствии с таблицей 5	от 64 до 113000
Пределы основной допускаемой относительной погрешности измерения объемного расхода и объема, %	± (0,8 + 0,1/v1))	± (0,5 + 0,1/v1))	± (0,3 + 0,1/v1))	±1,5
Пределы дополнительной допускаемой приведенной к диапазону выходного сигнала погрешности преобразования значения расхода в токовый выходной сигнал, %	±0,2

¹⁾ v - скорость потока измеряемой жидкости, м/с

Таблица 3 - Номинальные диаметры и диапазоны измерений объемного расхода жидкости расходомеров модификации MIM-R

DN	Минимальный объемный расход жидкости, м3/ч	Максимальный объемный расход жидкости, м3/ч
5	0,007	0,6
10	0,03	3,0
15	0,07	6,0
50	0,7	39,0

Таблица 4 - Номинальные диаметры и диапазоны измерений объемного расхода жидкости расходомеров модификации MIS-R

DN	Минимальный объемный расход жидкости, м3/ч	Максимальный объемный расход жидкости, м3/ч
40	0,5	45,0
50	0,8	63,0
65	1,2	100,0
80	1,8	160,0
100	2,5	250,0
125	4,0	400,0
150	6,0	600,0
200	10,0	1000,0

Таблица 5 - Номинальные диаметры и диапазоны измерений объемного расхода жидкости расходомеров модификаций EPS-R и EPX-R

DN	Минимальный объемный расход жидкости, м3/ч	Максимальный объемный расход жидкости, м3/ч
15	0,065	6,5
20	0,12	12,0
25	0,18	18,0
32	0,3	30,0
40	0,45	45,0
50	0,72	72,0
65	1,2	120,0
80	1,8	180,0
100	2,8	280,0
125	4,3	430,0
150	6,5	650,0
200	11,5	1150,0
250	18,0	1800,0
300	25,2	2520,0

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
	MIM-R		MIS-R	EPS-R и EPX-R		PIT-R
Параметры электрического пита-
ния:
- напряжение постоянного
тока, В1)	от 19 до 30			от 19 до 30
- напряжение переменного
тока, В1)				от 115 до 230
Потребляемая мощность, не бо-
лее:
- для расходомеров с питанием от
источника постоянного
тока, В^А	6			6
- для расходомеров с питанием от источника переменного
тока, Вт	-			10
Габаритные размеры, мм, не бо-
лее:
- высота	200		433	690		210
- ширина	200		340	520		210
- длина	200		263	500		608
Масса, кг, не более	2,5		50	80		7,6
Максимальное давление, МПа	1,6			4
Средний срок службы, лет	1			0
Условия эксплуатации: - температура измеряемой жидко-сти,°С	от -20 до +130		от -10 до +70	от -20 до +150		от -40 до +150
- температура окружающей среды, °С	от -20 до +60		от -10 до +60	от -40 до +60		от -40 до +60
- относительная влажность воздуха при 35 °С, %, не более	95		95	95		95
- атмосферное давление, кПа	от 84 до 106,7		от 84 до 106,7	от 84 до 106,7		от 84 до 106,7
Степень защиты по	IP67			IP67		IP65
ГОСТ 14254-20151)				IP68		IP68
Маркировка взрывозащиты	-	-		lEx eb ia IIC T6 T3 Gb X
Средняя наработка на отказ, ч	150000
1) В зависимости от заказа

Знак утверждения типа

наносится на этикетку или корпус методом наклеивания, в соответствии с рисунком 2, и на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомер электромагнитный	R	1 шт.
Паспорт		1 экз.
Руководство по эксплуатации1)	- Руководство по эксплуатации. Расходомеры электромагнитные R. Модификации EPS-R и EPX-R; - Руководство по эксплуатации. Расходомеры электромагнитные R. Модификация PIT-R; - Руководство по эксплуатации. Расходомеры электромагнитные R. Модификация MIM-R; - Руководство по эксплуатации. Расходомеры электромагнитные R. Модификация MIS-R	1 экз
1) Поставляется в соответствии с заказанной модификацией

Сведения о методиках (методах) измерений

приведены в п. 5.5 «Руководство по эксплуатации. Расходомеры электромагнитные R. Модификации EPS-R и EPX-R», «Руководство по эксплуатации. Расходомеры электромагнитные R. Модификация PIT-R», в п. 9.2 «Руководство по эксплуатации. Расходомеры электромагнитные R. Модификация MIM-R», «Руководство по эксплуатации. Расходомеры электромагнитные R. Модификация MIS-R».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.52-017-51294664-2023 «Приборы для измерения расхода. Технические условия»;

Техническая документация фирмы КOBOLD Messring GmbH, Германия.

Правообладатель

КOBOLD Messring GmbH, Германия

Адрес: Германия, Nordring 22-24 65719 Hofheim/Taunus

Тел.: +49 6192/299-0

E-mail: info.de@kobold.com

Web сайт: www.kobold.com

Изготовители

KOBOLD Messring GmbH, Германия

Адрес: Германия, Nordring 22-24 65719 Hofheim/Taunus

Тел.: +49 6192/299-0

E-mail: info.de@kobold.com

Web сайт: www.kobold.com

Общество с ограниченной

(ООО «Коболд-Инструментс»)

ИНН: 7706429235

Адрес: 390023, Рязанская обл., г. Рязань, пр-д Яблочкова, д. 5, к. 21, помещ. 207 Тел.: 8-499-346-71-10

E-mail: info.ru@kobold.com

Web сайт: kobold-instruments.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

---
