ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «14» января 2022 г. № 77

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «14» января 2022 г. № 77

Лист № 1 Регистрационный № 68258-17 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы щитовые цифровые электроизмерительные Щ02, Щ72, Щ96, Щ120

Приборы щитовые цифровые электроизмерительные Щ02, Щ72, Щ96, Щ120 предназначены для измерений и преобразований силы тока или напряжения в электрических цепях постоянного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.

Принцип действия приборов щитовых цифровых электроизмерительных Щ02, Щ72, Щ96, Щ120 (далее по тексту - приборы) основан на аналого-цифровом преобразовании входных величин и последующем расчете параметров электрической сети. Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровому интерфейсу RS485. Варианты поддерживаемых протоколов обмена:    ModBus RTU,

ГОСТ Р МЭК 60870-5-101-2006.

Приборы обеспечивают отображение измеренных параметров на цифровых cемисегментных индикаторах в различных комбинациях, в зависимости от заказа.

Приборы для отображения результатов измерения могут иметь следующие виды отсчетных устройств (ОУ):

• - цифровое ОУ;

• - цифровое и дискретно-аналоговое ОУ (приборы Щ120).

Приборы Щ120 могут иметь исполнение с цветной комбинированной индикацией.

Для прибора Щ120 предусмотрена возможность программирования порогов изменения цвета индикации цифрового и дискретно-аналогового ОУ.

Приборы могут иметь исполнение без цифрового интерфейса RS485.

Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.

Приборы имеют возможность выбора вида отображаемых на индикаторах текущих параметров от кнопок управления на передней панели или с помощью меню настроек.

Приборы имеют возможность оперативного изменения яркости свечения через цифровой интерфейс RS485 с помощью программы конфигуратора и/или от кнопки управления на передней панели.

Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.

Приборы могут применяться для работы в составе технических средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по НП-001-15.

Приборы являются одноканальными однопредельными и имеют исполнения (в зависимости от заказа), отличающиеся по габаритным размерам, диапазонам входных напряжений, диапазонам измерений, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, эксплуатационному исполнению, специсполнению.

Приборы имеют возможность программирования положения десятичной точки, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов.

Приборы имеют гальваническую развязку между цепями питания, входными и выходными цепями.

Приборы выпускаются в виде нескольких модификаций: Щ02, Щ72, Щ96, Щ120, отличающихся габаритными размерами. Информация об исполнении прибора (в зависимости от заказа) содержится в коде полного условного обозначения:

Ща - b - с - d - e - f - g - h - i, где

а - исполнение прибора (по размеру передней рамки, мм);

b - условное обозначение диапазона входного напряжения;

c - условное обозначение напряжения питания;

d - наличие интерфейса RS485;

e - условное обозначение аналоговых и дискретных выходов;

f - цвет индикаторов;

g - класс точности;

h - эксплуатационное исполнение;

i - специсполнение.

Приборы имеют единый конструктив: ударопрочный, пылезащищенный, пластмассовый корпус щитового крепления.

Приборы работоспособны при установке в любом положении.

Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток. Приборы являются восстанавливаемыми, ремонтируемыми изделиями.

Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки) приведены на рисунках 1 - 5.

Место нанесения заводских (серийных номеров) - в верхней части лицевой панели; способ нанесения - накатка; формат - цифровой (символ «№» и 5 цифр).

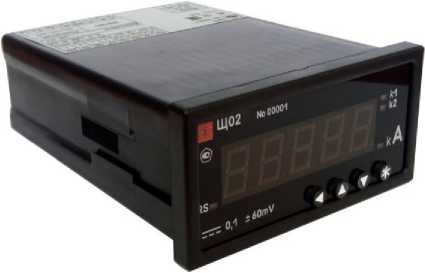

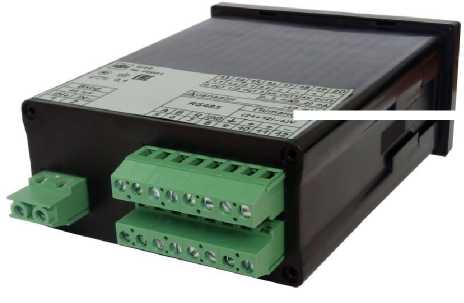

Рисунок 1 - Общий вид приборов Щ02

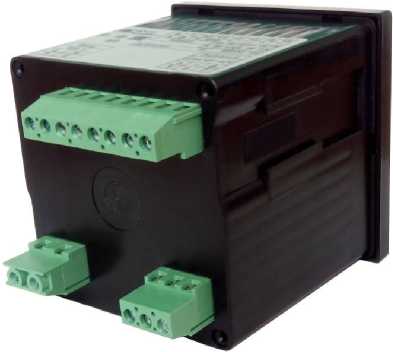

Рисунок 2 - Общий вид приборов Щ72

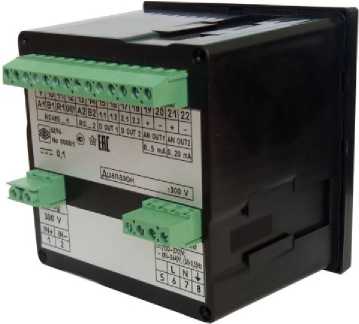

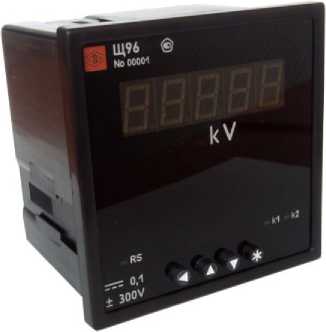

Рисунок 3 - Общий вид приборов Щ96

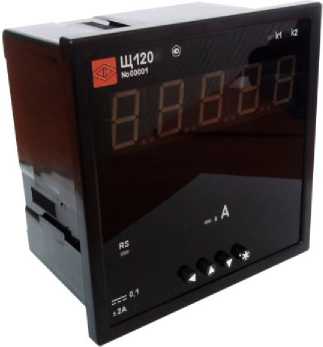

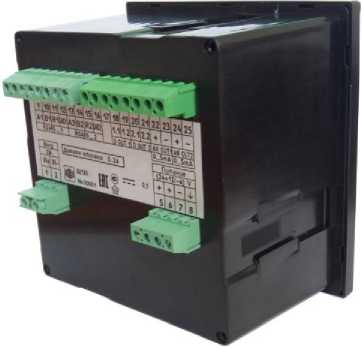

Рисунок 4 - Общий вид приборов Щ120

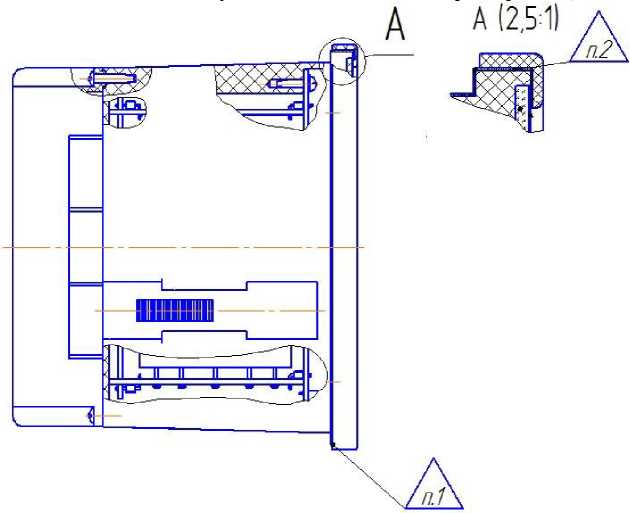

п. 1 - место клейма ОТК

п. 2 - место нанесения знака поверки

Рисунок 5 - Места нанесения клейма ОТК и знака поверки

Приборы оснащены микропроцессором, в память которого записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний производится отметка в паспорте, которая содержит установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО.

Сведения об идентификационных данных ПО представлены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики приборов

Нормирующие значения при определении основной приведенной погрешности преобразования напряжения и силы постоянного тока в выходной аналоговый сигнал представлены в таблице 3.

Диапазоны изменений выходного аналогового сигнала представлены в таблице 3.

Таблица 3

Приборы имеют возможность изменения диапазона преобразования входного сигнала в пределах диапазона измерений потребителем в процессе эксплуатации.

Пределы допускаемых дополнительных погрешностей, вызванных воздействием влияющих величин, представлены в таблице 4.

Таблица 4

Таблица 4.1 - Технические характеристики приборов

Продолжение таблицы 4.1

наносится на лицевую панель прибора, титульные листы Руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации 0ПЧ.140.343 РЭ в разделе 3 «Использование по назначению».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до Г10⁶ Гц»

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ТУ 26.51.43-236-05763903-2017 Приборы щитовые цифровые электроизмерительные Щ02, Щ72, Щ96, Щ120. Технические условия

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)

Место нахождения: 428020, Чувашская Республика - Чувашия, город Чебоксары, проспект И.Я. Яковлева, дом 3

Адрес:   428020, Чувашская Республика - Чувашия город Чебоксары,

проспект И.Я. Яковлева, дом 3

ИНН 2128002051

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Место нахождения: 119361, г. Москва, ул. Озерная, д. 46.

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
