ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »    ^сентяб_    2025 г. № ²⁰³_

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Амплифика-торы нуклеиновых кислот термоциклические с детекцией в режиме реального времени

MA

С

96490-25

Модификация MA-1640Q, сер. № 54C0060D82QA

Jiangsu Q- Array Co., Ltd., Китай

Jiangsu Q- Array Co., Ltd., Китай

ОС

ИМТ-МП-0041-2024 "ГСИ. Ам-плифика-торы нуклеиновых кислот термоциклические с детекцией в режиме реального времени MA. Методика поверки"

1 год

Общество с ограниченной ответственностью "Интер- ЛабСервис" (ООО "ИЛС"), г. Москва, ИНН 7720263905

ФГБУ "ВНИИИМТ" Росздравнадзора, г. Москва

24.05.2024

2.

Профилометры

Nanomet ric ScriboN

С

96491-25

Nanometric ScriboN PC20-300 зав. № WNS240042

Shenzhen Zhongtu Instruments Co., Ltd, Китай

Shenzhen Zhongtu Instruments Co., Ltd, Китай

ОС

РТ-МП-303-2032025 "ГСИ. Профило метры Nanometric

2 года

Общество с ограниченной ответственностью "Нанометрик" (ООО "Нанометрик"),

ФБУ"НИЦ ПМ - Ростест", г. Москва

11.06.2025

ScriboN. Методика поверки"

г. Москва ИНН 7730318952

3.

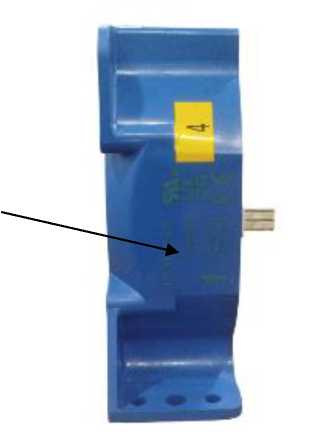

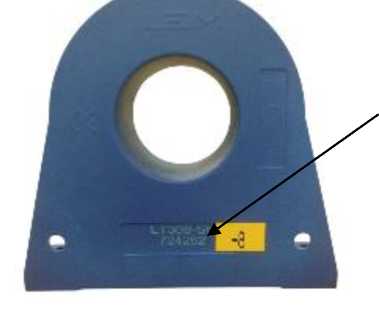

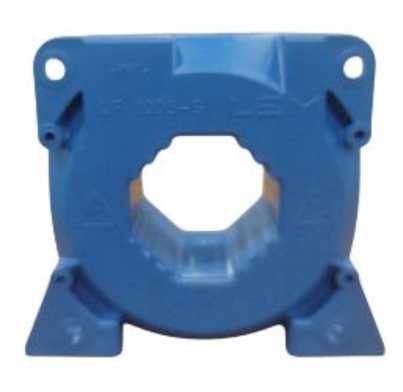

Датчики тока

L

Е

96492-25

модификация LT 308-S6: 722141-1; 723227-4; 723227-5; 723230-4; 723227-6; 723044-3; 724002-2; 724002-3; 724002-4; 723044-1; 724002-1; 723044-2; 723230-1; 723230-2; 723230-3; 724282-20; 72428221; 724282-22; 724030-1; 724030-2; 724030-3; 724030-4; 724030-5; 724030-6; 724030-7; 724282-5; 724282-4; 724282-1; 724282-2; 724282-3; 723227-1; 723227-2; 723227-3; 723227-7; 723227-8; 723227-9; 724030-8; 724030-9; 724030-10; 72403011; 721231-1; 721231-2; 72323018; 723230-15; 723230-16; 72323017; 723227-10; 723227-11; 72322712; 723227-13; 723227-14; 72322715; 724282-18; 724282-19; 72323012; 723230-13; 723230-14, 7242826; 724282-7; 724282-8; 724282-9; 724282-10; 72428211; 724282-12;

Фирма LEM International SA, Швейца рия

Фирма LEM International SA, Швейцария

ОС

РТ-МП- 854-201/3 2025 "ГСИ. Датчики тока L. Методика поверки"

2 года

Общество с ограниченной ответственностью "НОРД СЕРВИС" (ООО "НОРД СЕРВИС"), г. Москва ИНН 7725739948

ФБУ "НИЦ ПМ - Ростест", г. Москва

06.03.2025

724282-13; 72428214; 724282-15; 724282-16; 72428217; 724298-1; 724298-2; 724298-3; 724298-4; 724298-5; 724298-6; 724298-7; 724298-8; 724298-9; 724298-10; 72429811; 724298-12; 724298-13; 72429814; 724298-15; 724298-16; 72429817; 724298-18; 724298-19; 72429820; 724298-21; 724298-22; 72429823; 724298-24; 724298-25; 72429826; 724298-27; 724298-28; 72429829; 724298-30; 724298-31; 72429832; 724298-33; 724298-34; 72429835; 724298-36; 724298-37; 72429838; 724298-39; 724298-40; 72429841; 724298-42; 724298-43; 72429844; 724298-45; 724298-46; 72429847; 724298-48; модификация LF 1005-S: 724193-1; 724193-2; 724193-3; 724193-4; 724193-7; 724193-8; 724193-9; 724193-10; 7241935; 724193-6;

724141-1; 724141-2; 724193-11; 72419312; 724193-13; 724253-51; 72425354; 724253-52; 724253-53; 72425355; 724253-56; 724253-1; 724253-2; 724253-3; 724253-4; 724253-5; 724253-6; 724253-7; 724253-8; 724253-9; 72425310; 724253-11; 724253-12; 72425313; 724253-14; 724253-15; 72425316; 724253-17; 724253-18; 72425319; 724253-20; 724253-21; 72425322; 724253-23; 724253-24; 72425325; 724253-26; 724253-27; 72425328; 724253-29; 724253-30; 72425331; 724253-32; 724253-33; 72425334; 724253-35; 724253-36; 72425337; 724253-38; 724253-39; 72425340; 724253-41; 724253-42; 72425343; 724253-44; 724253-45; 72425346; 724253-47; 724253-48; 72425349; 724253-50

4.

Система ав-томатизиро-

Обозначение

Е

96493-25

01/2025

Общество с ограниченной

Акционерное общество

ОС

МП ЭПР- 791-2025

4 года

Общество с ограниченной

ООО "Энер-гоПромРе-

26.06.2025

ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Алюминий Металлург Рус"

отсутствует

ответственностью "Энергосистема" (ООО "Энергосистема"), г. Москва ИНН 7715887873

"Алюминий Металлург Рус" (АО "Алюминий Металлург Рус"), Ростовская обл., р-н Белокалитвин-ский, г. Белая Калитва ИНН 7709534220

"ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Алюминий Металлург Рус". Методика поверки"

ответственностью "Энергосистема" (ООО "Энергосистема"), г. Москва ИНН 7715887873

сурс", Московская обл., г. Красногорск

5.

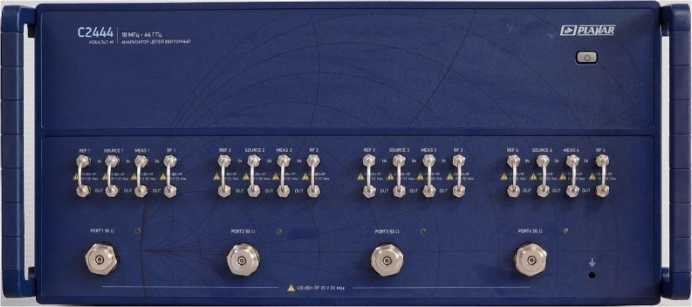

Анализаторы цепей векторные

С2444

Е

96494-25

25101033,24151013

Общество с ограниченной ответственностью "ПЛА-НАР" (ООО "ПЛАНАР"), г. Челябинск ИНН 7452009474

Общество с ограниченной ответственностью "ПЛА-НАР" (ООО "ПЛАНАР"), г. Челябинск ИНН 7452009474

ОС

РТ-МП-955-4412025 "ГСИ. Анализаторы цепей векторные С2444. Ме тодика по верки"

1 год

Общество с ограниченной ответственностью Производственно-коммерческая фирма "ПЛА-НАР" (ООО ПКФ "ПЛА-НАР"), г. Челябинск ИНН 7453302130

ФБУ "НИЦ ПМ - Ростест", г. Москва

04.08.2025

6.

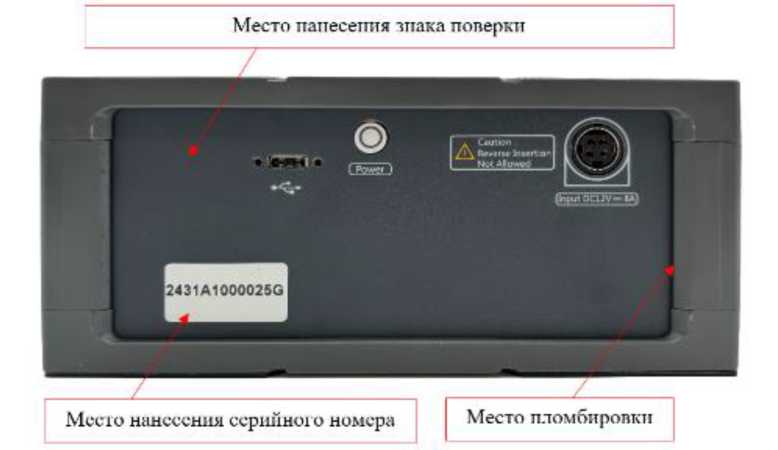

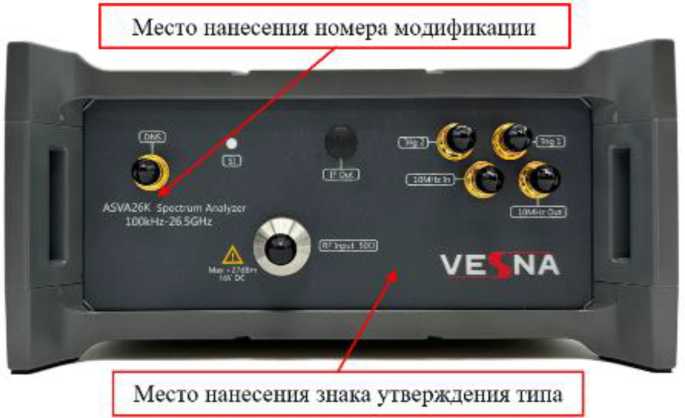

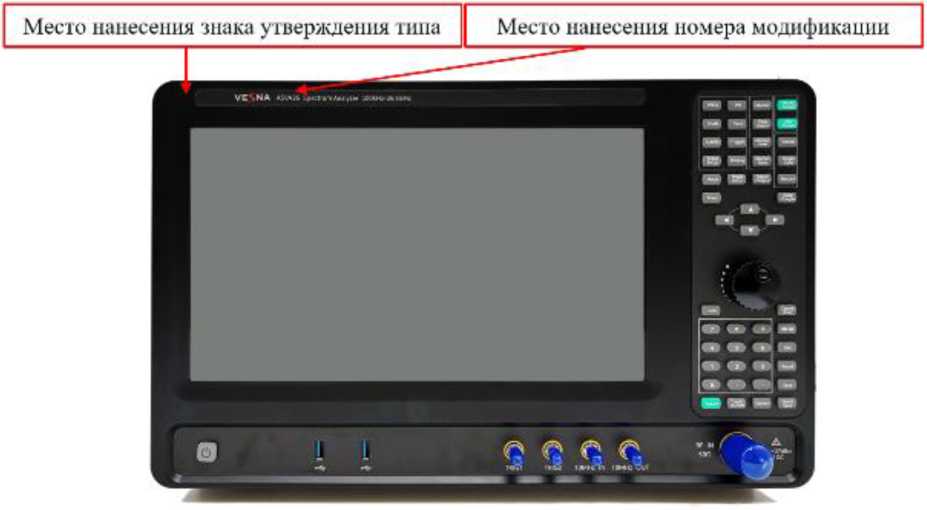

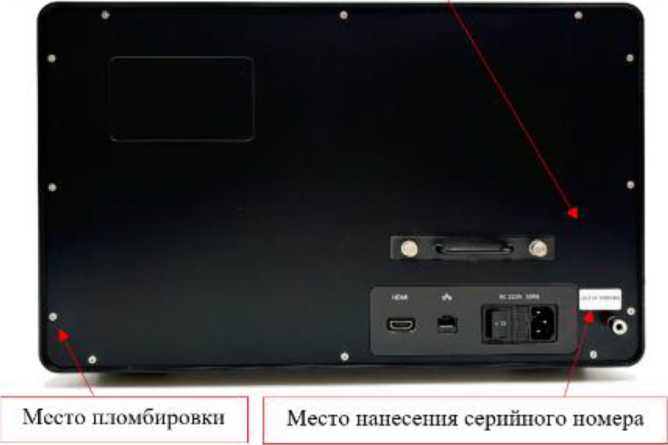

Анализаторы спектра

VESNA ASVA

С

96495-25

VESNA ASVA26 сер. № J2431A1000035G, VESNA ASVA26K сер. № 2431A1000025G

"Chengdu Rf-Cube Technology Co., Ltd.", Китай

"Chengdu Rf-Cube Technology Co., Ltd.", Китай

ОС

РТ-МП- 986-4412025 "ГСИ. Анализаторы спектра VESNA ASVA. Методика поверки"

1 год

Общество с ограниченной ответственностью "С- Технолоджис" (ООО "С-Технолод-жис"), г. Москва ИНН

ФБУ "НИЦ ПМ - Ростест", г. Москва

21.07.2025

7736361753

7.

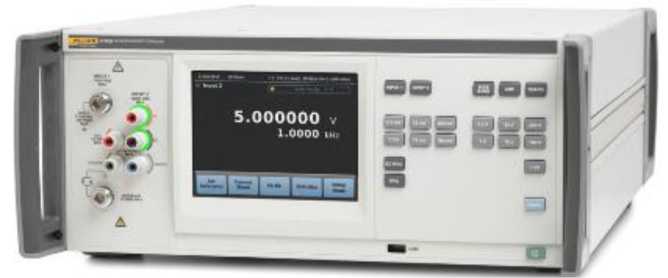

Вольтметр переменного напряжения эталонный

5790В

Е

96496-25

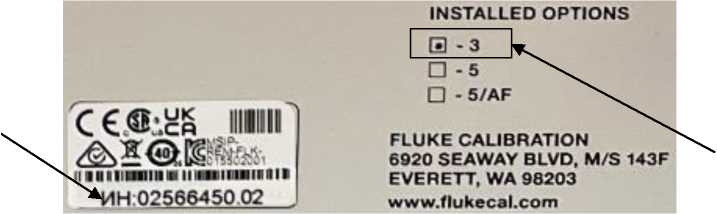

ИН:02566450.02

"Fluke Corporation", США

"Fluke Corporation", США

ОС

МП-22010059-2025 "ГСИ. Вольтметр переменного напряжения эталонный 5790В. Методика поверки

1 год

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург ИНН 7809022120

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

06.08.2025

8.

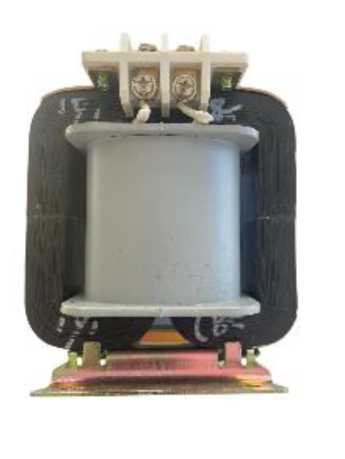

Трансформаторы напряжения

JDG4

С

96497-25

модификация JDG4-0.5 зав.№№ 25032678, 25032679, 25032680, 25033696, 25033697; модификация JDG4-0.69 зав.№№ 25032675, 25032676, 25032677,25033695

Suzhou Xiang-cheng District Gusu Electric Appliances Co., Ltd, Китай

Suzhou Xiang-cheng District Gusu Electric Appliances Co., Ltd, Китай

ОС

РТ-МП-326-201/32025 "ГСИ. Трансформаторы напряжения JDG4. Методика поверки"

8 лет

"Mambo Technical Service Co., Ltd.", Китай

ФБУ "НИЦ ПМ - Ростест", г. Москва

18.07.2025

9.

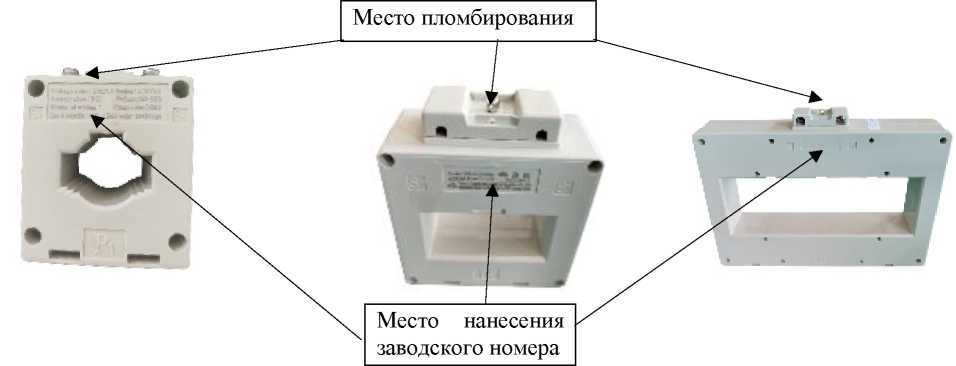

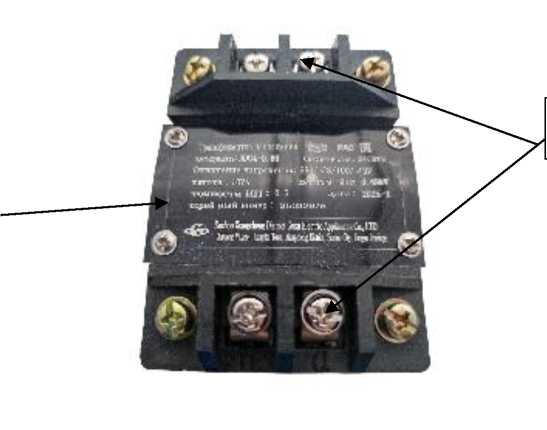

Трансформаторы тока

ВН

С

96498-25

модификация BH- 0.69/30I зав. №№ 602207517, 602207515, моди фикация BH- 0.69/220II зав. № 602207504, модификация BH- 0.69/100III зав. №602207516, модификация BH-

Suzhou Xiang-cheng District Gusu Electric Appliances Co., Ltd, Китай

Suzhou Xiang-cheng District Gusu Electric Appliances Co., Ltd, Китай

ОС

РТ-МП-327-201/32025 "ГСИ. Трансформаторы тока BH. Методика поверки"

4 года

"Mambo Technical Service Co., Ltd.", Китай

ФБУ "НИЦ ПМ - Ростест", г. Москва

18.07.2025

0.69/40II зав. № 602207502, модификация BH-0.66/60II зав.№ 256120585, модификация BH-0.66/100III зав. №№ 602207520, 602207522, модификация BH-0.66/80II зав. №№ 602207503, 602207521, 602207518, BH-0.66 зав. №№ 602207513, 602207505

10.

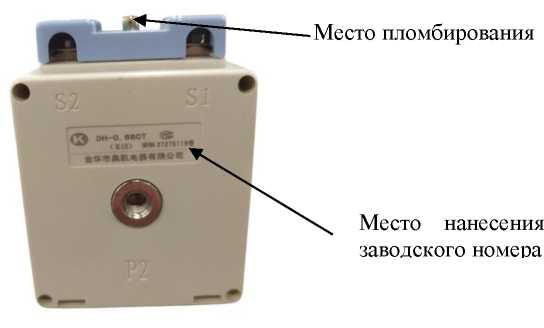

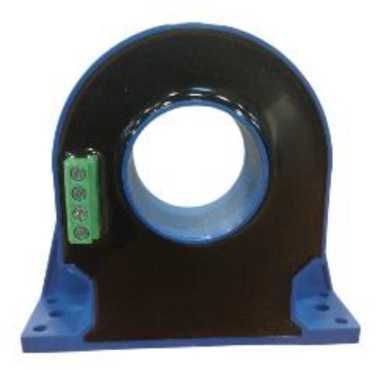

Преобразо ватели тока

DH-0,66

Е

96499-25

240105322; 240105335; 240105336; 240524600; 240105341; 240105345; 240105333; 240105325; 240433577; 240433572; 240433570; 240433581; 240105328; 240105343; 240105327; 240105344; 240105329; 240105346; 240105326; 240105337; 231211959; 240433564; 240433580; 240433576;

Фирма Jinhua Aokai Electrical Appliance Co., Ltd., Китай

Фирма Jinhua Aokai Electrical Appliance Co., Ltd., Китай

ОС

РТ-МП- 874-201/3 2025 "ГСИ. Преобразователи тока DH-0,66. Методика поверки"

4 года

Общество с ограниченной ответственностью "НОРД СЕРВИС" (ООО "НОРД СЕРВИС"), г. Москва ИНН 7725739948

ФБУ "НИЦ ПМ - Ростест", г. Москва

06.03.2025

240433575; 240433583; 240433578; 240433561; 241045416; 241045407; 241045415; 240933537; 240433569; 240433563; 240433558; 240105340

11.

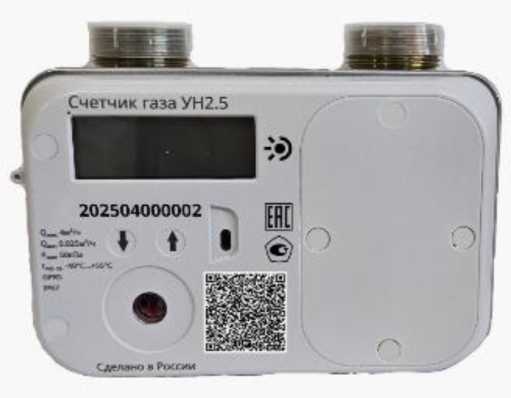

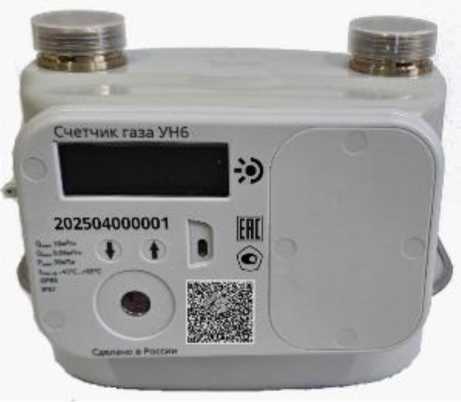

Счетчики газа ультразвуковые

УН

С

96505-25

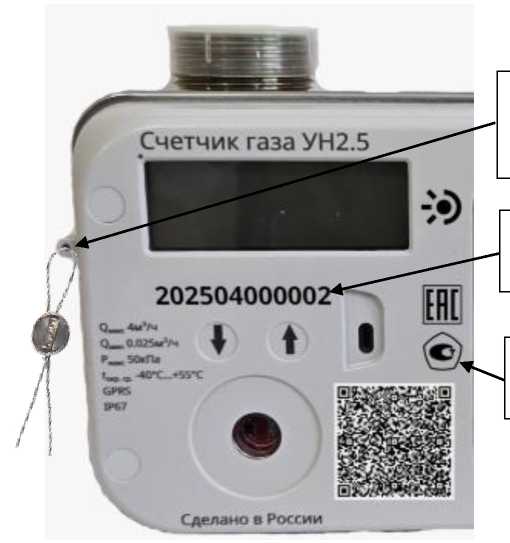

Исполнение УН1.6 с зав. № 2024070009, исполнение УН2.5 с зав. № 2024070007, исполнение УН4 с зав. № 2024070006, исполнение УН4Ш с зав. № 2024070010, исполнение УН6 с зав. № 2024070004, исполнение УН10 с зав. № 2024070005

Общество с ограниченной ответственностью "Наблюдатель" (ООО "Наблюдатель"), г. Уфа ИНН 0274390151

Общество с ограниченной ответственностью "Наблюдатель" (ООО "Наблюдатель"), г. Уфа ИНН 0274390151

ОС

МП 1803/23112292025 "Государствен-ная система обеспечения единства измерений. Счетчики газа уль-тразвуко-вые УН. Методика поверки"

6 лет

Общество с ограниченной ответственностью "Наблюдатель" (ООО "Наблюдатель"), г. Уфа ИНН 0274390151

ООО ЦМ "СТП", г. Казань

18.03.2025

12.

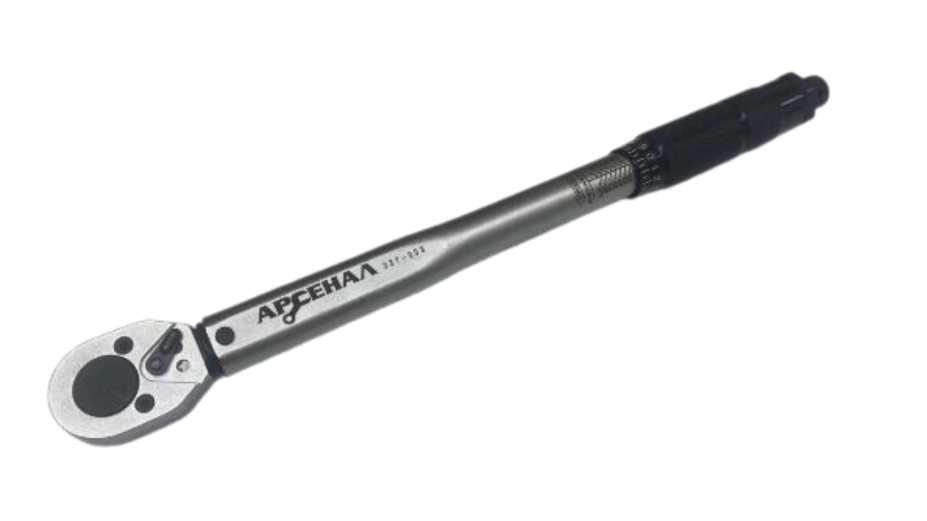

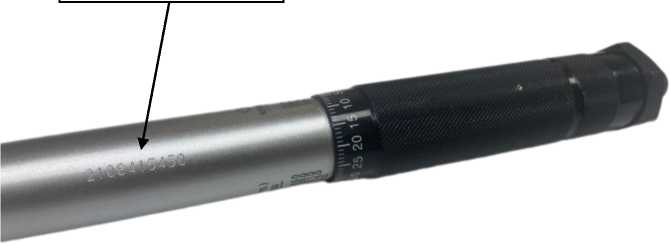

Ключи ди-намометри-ческие предельные

Арсенал 257

С

96506-25

Арсенал 257-001 зав. № 2303210917, Арсенал 257-003 зав. № 2303311193, Арсенал 257-005 зав. № 2303411584, Арсенал 257-007 зав. № 2108415454

Chi Pan Precision Tool Co., Ltd, Тайвань

Общество с ограниченной ответственностью "Оптимист" (ООО "Оптимист"), г. Москва ИНН 7719861869

ОС

МИ 25932000 "ГСИ. Ключи моментные. Методика поверки"

1 год

Общество с ограниченной ответственностью "Оптимист" (ООО "Оптимист"), г. Москва ИНН 7719861869

ООО "Квазар", г. Москва

20.06.2024

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№ ________2035

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

(\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_______________

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ______ 2025 г. №   _⁰³⁵

Лист № 1 Регистрационный № 96490-25                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Амплификаторы нуклеиновых кислот термоциклические с детекцией в режиме реального времени МА

Назначение средства измерений

Амплификаторы нуклеиновых кислот термоциклические с детекцией в режиме реального времени МА (далее - амплификаторы) предназначены для измерений интенсивности флуоресценции при проведении полимеразной цепной реакции (далее - ПЦР) в биологических образцах.

Описание средства измерений

Принцип действия амплификаторов основан на измерении флуоресцентного сигнала, испускаемого в ходе полимеразной цепной реакции под воздействием излучения возбуждения, в каждом цикле температурно-кинетической амплификации участка ДНК. Интенсивность флуоресцентного сигнала пропорциональна изменению количества продукта ПЦР.

Конструктивно амплификатор представляет собой лабораторный прибор, выполненный в виде единого корпуса, включающего в себя системы управления, питания, контроля температуры, реакционного блока, блока детекции и человеко-машинного интерфейса.

Амплификаторы выпускаются в модификациях MA-688, MA-1640Q, отличающихся конструкцией, техническими характеристиками реакционного блока и блока детекции.

Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.

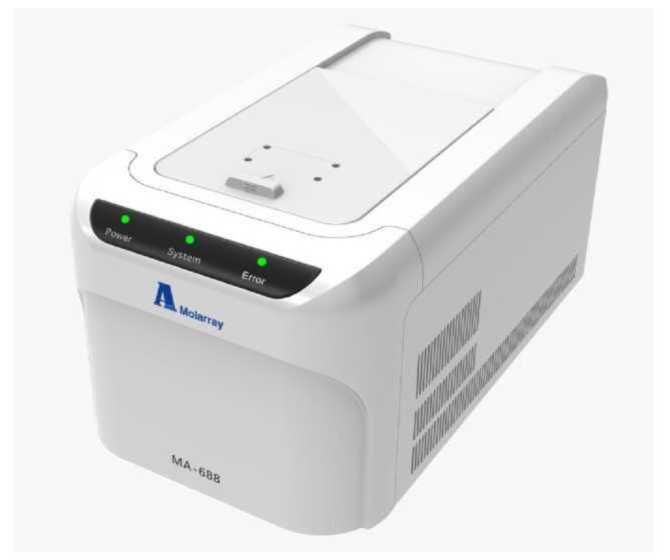

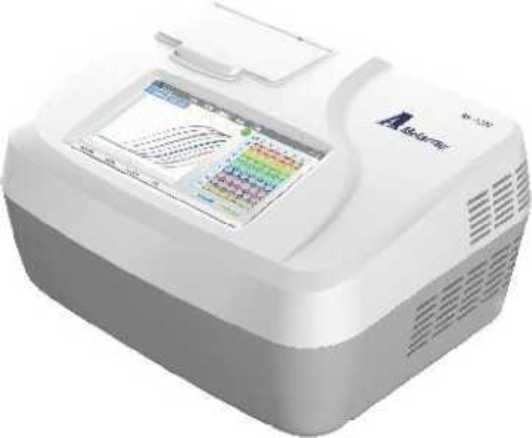

Общий вид амплификаторов представлен на рисунке 1. Места нанесения знака утверждения типа и серийного номера амплификаторов указаны на рисунке 2. Нанесение знака поверки на амплификаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) амплификаторов не предусмотрено.

Место нанесения знака утверждения типа

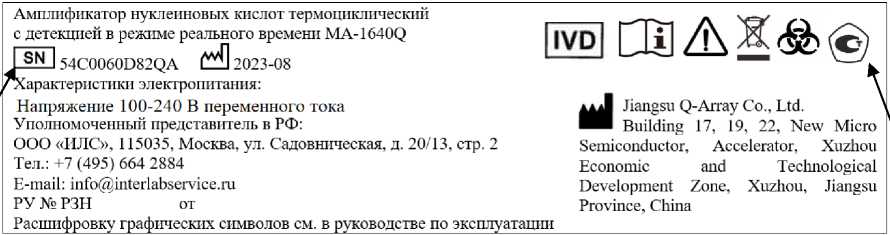

Рисунок 2 - Схема маркировочной наклейки амплификаторов

с указанием места нанесения знака утверждения типа и места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) амплификаторов состоит из встроенного ПО, необходимого для конфигурации и управления амплификатором, и автономного ПО, установленного на ПК, позволяющего настраивать протокол эксперимента, управлять амплификатором, осуществлять мониторинг измерений в реальном времени и анализировать данные.

Автономное ПО является метрологически значимым.

Метрологические характеристики амплификаторов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО амплификаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные автономного ПО

Идентификационные данные	Значение
	MA-688	MA-1600Q
Идентификационное наименование ПО	MA-688 Real Time QPCR System	MA-1600Q Real Time QPCR System
Номер версии (идентификационный номер ПО)	vl.0.1.2	Vl.0.2.1
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений интенсивности флуоресценции, ОЕФ	от 0,01 до 15,0
Пределы   допускаемой   относительной   погрешности   измерений интенсивности флуоресценции, %	±17

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие длины волн возбуждения/детектирования, нм: - канал 1	470/520
- канал 2	525/570
- канал 3	570/620
- канал 4	620/670
- канал 5	670/710
Диапазон рабочих температур термостатирования, °С: - модификация MA-1640Q	от 4 до 99
- модификация MA-688	от 4 до 100
Параметры электрического питания: - напряжение переменного тока, В	от 100 до 240
- частота переменного тока, Гц	50/60
Габаритные размеры, мм: - модификация MA-1640Q - длина	320±10
- ширина	250±10
- высота	177±10
- модификация MA-688 - длина	466±10
- ширина	310±10
- высота	273±10
Масса, кг: - модификация MA-1640Q	5,0±0,4
- модификация MA-688	17,5±0,5
Рабочие условия измерений для модификации MA-1640Q: - температура окружающей среды, °С	от +4 до +35
- относительная влажность, %, не более	85
Рабочие условия измерений для модификации MA-688: - температура окружающей среды, °С	от +15 до +30
- относительная влажность, %, не более	85

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Амплификатор нуклеиновых кислот термоциклический с детекцией в режиме реального времени	MA-1640Q MA-688	1 шт.
Руководство по эксплуатации	-	1 экз.
Кабель питания	-	1 шт.
USB-накопитель с программным обеспечением	-	1 шт.
USB-кабель для передачи данных 1)	-	1 шт.
Адаптер питания 2)	-	1 шт.
1) Поставляется для модификации 2) Поставляется для модификации	MA-688 MA-1640Q

Сведения о методиках (методах) измерений

приведены в главе 2 «Вводная информация об изделии» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 года № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»

Амплификаторы нуклеиновых кислот термоциклические с детекцией в режиме реального времени МА. Стандарт организации

Правообладатель

Jiangsu Q-Array Co., Ltd, Китай

Адрес: Building 17, 19, 22, New Micro Semiconductor, Accelerator, Xuzhou Economic and Technological Development Zone, Xuzhou, Jiangsu Province, China

Изготовитель

Jiangsu Q-Array Co., Ltd, Китай

Адрес: Building 17, 19, 22, New Micro Semiconductor, Accelerator, Xuzhou Economic and Technological Development Zone, Xuzhou, Jiangsu Province, China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения

(ФГБУ «ВНИИИМТ» Росздравнадзора)

Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16 Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи в Реестре аккредитованных лиц RA.RU.312253

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24   » сентябр_ 2025 г. №   2035

Лист № 1 Регистрационный № 96491-25                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Профилометры Nanometric ScriboN

Назначение средства измерений

Профилометры Nanometric ScriboN (далее - профилометры) предназначены для измерений параметров шероховатости поверхностей и высоты неровностей изделий.

Описание средства измерений

Принцип действия профилометров основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения емкостного сопротивления, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на экран персонального компьютера (в виде профилограммы и числовых значений параметров шероховатости). Питание профилометров осуществляется от сети переменного тока через адаптер или от батареи.

Профилометры выпускаются двух модификаций Nanometric ScriboN PC20-300 и Nanometric ScriboN PC20-1000, различающихся метрологическими характеристиками.

Профилометры являются стационарными измерительными устройствами и состоят из корпуса, в котором расположен блок привода с емкостным датчиком и рабочий стол, и электронного блока обработки информации.

Управление и настройка профилометров осуществляются с помощью мышки и клавиатуры компьютера, подключаемого к электронному блоку. Все данные и изображения могут быть выведены на монитор или сохранены в компьютере.

Общий вид профилометров приведен на рисунке 1. Заводской номер профилометров имеет буквенно-цифровое обозначение и наносится на боковую часть корпуса профилометра в виде идентификационной таблички (Рисунок 2). Пломбирование профилометров не предусмотрено. Нанесение знака поверки на профилометры не предусмотрено.

Рисунок 1 - Общий вид профилометров Nanometric ScriboN

Product Name Profilometer	Power            200W
Model    ScriboN PC20 -300	Dimension 645x630x535 mm
Weight        < 40kg	Serial №  WNS2 40042
Input    AG220V/50Hz/2A	Manufactured Data 2024-08

Рисунок 2 - Внешний вид идентификационной таблички

Программное обеспечение

Профилометры имеют в своем составе метрологически значимое программное обеспечение (ПО) Nano step, устанавливаемое на персональный компьютер, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Конструкция профилометров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО профилометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты метрологически значимого ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.

аблица 1 - Идентификационные данные ПО профилометров Nanometric ScriboN

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Nano step
Номер версии (идентификационный номер) ПО,	v. 4.0 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Метрологические и технические характеристики профилометров Nanometric ScriboN приведены в таблицах 2-4.

Таблица 2 - Метрологические характеристики профилометров Nanometric ScriboN

Наименование характеристики	Значение
	Nanometric ScriboN PC20-300	Nanometric ScriboN PC20-1000
Диапазон измерений параметра шероховатости Ra, мкм	от 0,012 до 12,5
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм	±(0,003 +Ra/20), где Ra - измеренное значение параметра шероховатости Ra	±(0,005 +Ra/20), где Ra - измеренное значение параметра шероховатости Ra
Диапазон измерений высоты неровностей, мкм	от 0,003 до 300	от 0,003 до 950
Пределы допускаемой абсолютной погрешности измерений высоты неровностей, мкм	±(0,006 +H/20), где H - измеренная высота неровностей в мкм	±(0,010 +H/20), где H - измеренная высота неровностей в мкм
Повторяемость результатов измерений высоты неровностей (для неровностей высотой менее 1 мкм), нм, не более	1
Повторяемость результатов измерений высоты неровностей (для неровностей высотой более 1 мкм), %, не более	0,25

Таблица 3 - Технические характеристики профилометров Nanometric ScriboN

Наименование характеристики	Значение
Максимальный диаметр образцов, мм	200
Угол поворота образца вокруг оси	360°
Максимальная толщина образцов, мм	50
Диапазон перемещения образца в плоскости XY, мм	150х150
Тип фильтра	Фильтр Г аусса
Отсечка шага, мм	0,08; 0,25; 0,8; 2,5
Радиус щупа, мкм	5
Габаритные размеры, мм, не более, -длина	645
-ширина	630
-высота	535

Таблица 4 - Условия эксплуатации

Наименование характеристики	Значение
Питающее напряжение, В	от 210 до 230
Частота, Гц	50
Потребляемая мощность, В^А, не более	200
Диапазон рабочих температур, °С	от +18 до +22
Относительная влажность, %, не более, без конденсата	80

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Профилометр	Nanometric ScriboN PC20-300; Nanometric ScriboN PC20-1000	1 шт.
Компьютер с ПО		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 «Порядок работы» «Профилометры Nanometric ScriboN. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.11.2019 г. № 2657

Стандарт предприятия «Профилометры Nanometric ScriboN. Стандарт предприятия»

Правообладатель

Shenzhen Zhongtu Instruments Co., Ltd, Китай

Адрес: 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071, China

Тел./факс: 86-755-83318988-227/86-755-83312849

Изготовитель

Shenzhen Zhongtu Instruments Co., Ltd, Китай

Адрес: 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071, China

Тел./факс: 86-755-83318988-227/86-755-83312849

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-37-29

Web-сайт: www.rostest.ru

E-mail: OlgaVI@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    си^тяб]Э5 2025 г. №    _035

Регистрационный № 96492-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики тока L

Назначение средства измерений

Датчики тока L (далее по тексту - датчики) предназначены для преобразования входного сигнала силы электрического тока в пропорциональный выходной сигнал силы электрического тока.

Описание средства измерений

Принцип действия датчиков основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники, встроенной в датчики, и является пропорциональной копией входного сигнала.

Датчики используется для преобразования силы переменного в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.

Датчики выполнены в пластмассовых корпусах и имеют две модификации LT 308-S6, LF 1005-S, отличающиеся номинальными первичными токами и корпусом.

К данному типу относятся датчики тока модификации LT 308-S6 с заводскими номерами: 722141-1; 723227-4; 723227-5; 723230-4; 723227-6; 723044-3; 724002-2; 724002-3; 724002-4; 723044-1; 724002-1; 723044-2; 723230-1; 723230-2; 723230-3; 724282-20; 724282-21; 724282-22; 724030-1; 724030-2; 724030-3; 724030-4; 724030-5; 724030-6; 724030-7; 724282-5; 724282-4; 724282-1; 724282-2; 724282-3; 723227-1; 723227-2; 723227-3; 723227-7; 723227-8; 723227-9; 724030-8; 724030-9; 724030-10; 724030-11; 721231-1; 721231-2; 723230-18; 723230-15; 723230-16; 723230-17; 723227-10; 723227-11; 723227-12; 723227-13; 723227-14; 723227-15; 724282-18; 724282-19; 723230-12; 723230-13; 723230-14, 724282-6; 724282-7; 724282-8; 724282-9; 724282-10; 724282-11; 724282-12; 724282-13; 724282-14; 724282-15; 724282-16; 724282-17; 724298-1; 724298-2; 724298-3; 724298-4; 724298-5; 724298-6; 724298-7; 724298-8; 724298-9; 724298-10; 724298-11; 724298-12; 724298-13; 724298-14; 724298-15; 724298-16; 724298-17; 724298-18; 724298-19; 724298-20; 724298-21; 724298-22; 724298-23; 724298-24;

724298-25; 724298-26; 724298-27; 724298-28; 724298-29; 724298-30; 724298-31; 724298-32;

724298-33; 724298-34; 724298-35; 724298-36; 724298-37; 724298-38; 724298-39; 724298-40;

724298-41; 724298-42; 724298-43; 724298-44; 724298-45; 724298-46; 724298-47; 724298-48;

модификации LF 1005-S с заводскими номерами: 724193-1; 724193-2; 724193-3; 724193-4; 724193-7; 724193-8; 724193-9; 724193-10; 724193-5; 724193-6; 724141-1; 724141-2; 724193-11; 724193-12; 724193-13; 724253-51; 724253-54; 724253-52; 724253-53; 724253-55; 724253-56; 724253-1; 724253-2; 724253-3; 724253-4; 724253-5; 724253-6; 724253-7; 724253-8; 724253-9; 724253-10; 724253-11; 724253-12; 724253-13; 724253-14; 724253-15; 724253-16; 724253-17;

724253-18; 724253-19; 724253-20; 724253-21; 724253-22; 724253-23; 724253-24; 724253-25;

724253-26; 724253-27; 724253-28; 724253-29; 724253-30; 724253-31; 724253-32; 724253-33; 724253-34; 724253-35; 724253-36; 724253-37; 724253-38; 724253-39; 724253-40; 724253-41; 724253-42; 724253-43; 724253-44; 724253-45; 724253-46; 724253-47; 724253-48; 724253-49; 724253-50.

Пломбирование датчиков не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится лазерной гравировкой и методом термотрансферной печати на датчик в месте, указанном на рисунке 1.

а) LF 1005-S

б) LT 308-S6

Рисунок 1 - Общий вид датчиков и место нанесения заводского номера

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	LT 308-S6	LF 1005-S
Номинальный первичный ток, А	300	1000
Номинальный вторичный ток, м А	100	200
Диапазон амплитуды переменного тока (частота 50 Гц), А	От 0 до 500	От 0 до 1500
Коэффициент преобразования	1:3000	1:5000
Пределы допускаемой относительной погрешности преобразования, % (нормирован для значений первичного тока в диапазоне от 5% до 100% от номинального)	±0,5	±0,5

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
	LT 308-S6	LF 1005-S
Параметры электрического питания: - напряжение питания, В	от 14,25 до 18,9	от 15,75 до 25,2
	от -18,9 до -14,25	от -25,2 до -15,75
-потребляемый ток, мА, не более	120	228
Нагрузочный резистор (вторичная нагрузка), Ом	от 0 до 72	от 0 до 18
Габаритные размеры средства измерений, мм, не более: -длина	101	110
-ширина	40	35
-высота	90	95
Масса, кг, не более	0,35	0,6

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерения

Комплект поставки преобразователей приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование	Обозначение	Количество шт./экз.
Датчик тока	LT 308-S6	117
Датчик тока	LF 1005-S	71
Паспорт	-	188
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Общие сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Правообладатель

Фирма LEM International SA, Швейцария

Адрес: Chemin des Aulx 8, 1228 Plan-les-Ouates, Швейцария

Изготовитель

Фирма LEM International SA, Швейцария

Адрес: Chemin des Aulx 8, 1228 Plan-les-Ouates, Швейцария

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-37-29

Факс: +7 (495) 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__   » сентябр> 2025 г. №   ²⁰³⁵

Лист № 1 Регистрационный № 96493-25                                        Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Алюминий Металлург Рус»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Алюминий Металлург Рус» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 13 коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с действующими требованиями к предоставлению информации.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется каждые 30 мин. Корректировка часов сервера производится при расхождении показаний часов сервера с УCВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний с часами сервера более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ «Алюминий Металлург Рус» наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 01/2025 указывается в формуляре-паспорте.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ПС 110 кВ Б-3, ОРУ-35 кВ, ВЛ-35 кВ ПС-22	ТФЗМ-35Б-1У1 Кл.т. 0,5 300/5 Рег. № 3689-73 Фазы: А; С	НАМИ-35 УХЛ1 Кл.т. 0,5 35000/100 Рег. № 19813-00 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21	УСВ-3 Рег. № 64242-16	Сервер, совместимый с платформой х86-х64	Активная Реактив ная	1,3 2,5	3,4 5,8
2	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 19	ТПФ Кл.т. 0,5 400/5 Рег. № 517-50 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,4 5,8
3	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 20	ТПОФ Кл.т. 0,5 600/5 Рег. № 518-50 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,4 5,8
4	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 21	ТПОФ Кл.т. 0,5 600/5 Рег. № 518-50 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,4 5,8

1	2	3	4	5	6	7	8	9	10
5	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 22	ТПОФ Кл.т. 0,5 600/5 Рег. № 518-50 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21	УСВ-3 Рег. № 64242-16	Сервер, совместимый с платформой х86-х64	Активная Реактивная	1,3 2,5	3,4 5,8
6	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 24	ТЛК-СТ-10 Кл.т. 0,5S 1000/5 Рег. № 58720-14 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Актив ная Реактив ная	1,3 2,5	3,5 5,8
7	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 25	ТПОФ Кл.т. 0,5 600/5 Рег. № 518-50 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Актив ная Реактив ная	1,3 2,5	3,4 5,8
8	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 26	ТПОФ Кл.т. 0,5 1000/5 Рег. № 518-50 Фаза: А ТЛК-СТ-10 Кл.т. 0,5S 1000/5 Рег. № 58720-14 Фаза: С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Актив ная Реактив ная	1,3 2,5	3,4 5,8
9	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 29	ТПОЛ-10 Кл.т. 0,5 1000/5 Рег. № 1261-59 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Актив ная Реактив ная	1,3 2,5	3,4 5,8

1	2	3	4	5	6	7	8	9	10
		ТПОЛ-10	НОМ-10				Актив-
	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 30	Кл.т. 0,5	Кл.т. 0,5	ПСЧ-4ТМ.06Т.01			ная	1,3	3,4
10		600/5	10000/^3/100/^3	Кл.т. 0,5S/1,0
		Рег. № 1261-59	Рег. № 363-49	Рег. № 82640-21			Реактив-	2,5	5,8
		Фазы: А; С	Фазы: А; В; С				ная
		ТПОЛ-10	НОМ-10				Актив-
	ПС 110 кВ Б-3,	Кл.т. 0,5	Кл.т. 0,5	ПСЧ-4ТМ.06Т.01			ная	1,3	3,4
11		1000/5	10000/^3/100/^3	Кл.т. 0,5S/1,0
	ЗРУ-10 кВ, яч. 31	Рег. № 1261-59	Рег. № 363-49	Рег. № 82640-21			Реактив-	2,5	5,8
		Фазы: А; С	Фазы: А; В; С				ная
		ТПФ	НОМ-10				Актив-
	ПС 110 кВ Б-3,	Кл.т. 0,5	Кл.т. 0,5	ПСЧ-4ТМ.06Т.01			ная	1,3	3,4
12		400/5	10000/^3/100/^3	Кл.т. 0,5S/1,0		Сервер,
	ЗРУ-10 кВ, яч. 33	Рег. № 517-50	Рег. № 363-49	Рег. № 82640-21	УСВ-3		Реактив-	2,5	5,8
		Фазы: А; С	Фазы: А; В; С			совмести мый с платформой х86-х64	ная
					Рег. № 64242-16
13	ПС 110 кВ Б-3,	ТПОЛ-СВЭЛ-10 Кл.т. 0,5	НТМИ-10-66 Кл.т. 0,5	ПСЧ-4ТМ.06Т.01			Актив ная	1,3	3,4
		1000/5	10000/100	Кл.т. 0,5S/1,0
	ЗРУ-10 кВ, яч. 36	Рег. № 70109-17	Рег. № 831-69	Рег. № 82640-21			Реактив-	2,5	5,8
		Фазы: А; С	Фазы: АВС				ная
		ТПОЛ-10	НТМИ-10-66				Актив-
	ПС 110 кВ Б-3,	Кл.т. 0,5	Кл.т. 0,5	ПСЧ-4ТМ.06Т.01			ная	1,3	3,4
14		600/5	10000/100	Кл.т. 0,5S/1,0
	ЗРУ-10 кВ, яч. 37	Рег. № 1261-59	Рег. № 831-69	Рег. № 82640-21			Реактив-	2,5	5,8
		Фазы: А; С	Фазы: АВС				ная
		ТПОЛ-10	НТМИ-10-66				Актив-
	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 38	Кл.т. 0,5	Кл.т. 0,5	ПСЧ-4ТМ.06Т.01			ная	1,3	3,4
15		600/5	10000/100	Кл.т. 0,5S/1,0
		Рег. № 1261-59	Рег. № 831-69	Рег. № 82640-21			Реактив-	2,5	5,8
		Фазы: А; С	Фазы: АВС				ная

1	2	3	4	5	6	7	8	9	10
16	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 44	ТПЛ-10 Кл.т. 0,5 300/5 Рег. № 1276-59 Фазы: А; С	НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21	УСВ-3 Рег. № 64242-16	Сервер, совместимый с платформой х86-х64	Активная Реактивная	1,3 2,5	3,4 5,8
17	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 45	ТПОЛ-10 Кл.т. 0,5 600/5 Рег. № 1261-59 Фазы: А; С	НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Актив ная Реактив ная	1,3 2,5	3,4 5,8
18	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 46	ТПОЛ-10 Кл.т. 0,5 1000/5 Рег. № 1261-59 Фазы: А; С	НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Актив ная Реактив ная	1,3 2,5	3,4 5,8
19	ПС 110 кВ Б-3, ЗРУ-10 кВ, яч. 47	ТПОЛ-10 Кл.т. 0,5 600/5 Рег. № 1261-59 Фазы: А; С	НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Актив ная Реактив ная	1,3 2,5	3,4 5,8
20	ПС 10 кВ РУП-1, ЗРУ-10 кВ, яч. 11	ТПЛ-10 Кл.т. 0,5 400/5 Рег. № 1276-59 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А НОМ-10-66 Кл.т. 0,5 10000/^3/100/^3 Рег. № 4947-75 Фазы: С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Актив ная Реактив ная	1,3 2,5	3,4 5,8

1	2	3	4	5	6	7	8	9	10
21	ПС 10 кВ РУП-7, ЗРУ-10 кВ, яч. 26	ТПЛ-10 Кл.т. 0,5 200/5 Рег. № 1276-59 Фазы: А; С	НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21	УСВ-3 Рег. № 64242-16	Сервер, совместимый с платформой х86-х64	Активная Реактивная	1,3 2,5	3,4 5,8
22	ПС 10 кВ РУП-7, ЗРУ-10 кВ, яч. 27	ТПЛ-10 Кл.т. 0,5 200/5 Рег. № 1276-59 Фазы: А; С	НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактив ная	1,3 2,5	3,4 5,8
23	ТП 10 кВ Собственная база, ЗРУ-10 кВ, яч. 6	ТПЛ-10 Кл.т. 0,5 400/5 Рег. № 1276-59 Фазы: А; С	НОМ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 363-49 Фазы: А НОМ-10-66 Кл.т. 0,5 10000/^3/100/^3 Рег. № 4947-75 Фазы: С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактив ная	1,3 2,5	3,4 5,8
24	РУ-0,4 кВ Алу-некст, Ввод 0,4 кВ	ТТИ-100 Кл.т. 0,5 2000/5 Рег. № 28139-12 Фазы: А; В; С	—	ПСЧ-4ТМ.06Т.05 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактив ная	1,0 2,1	3,3 5,7
25	ПС 10 кВ Артсква-жина № 7, РУ-0,4 кВ, КЛ-0,4 кВ в сторону СТ Юность	Т-0,66 У3 Кл.т. 0,5 50/5 Рег. № 17551-03 Фазы: А; В; С	—	ПСЧ-4ТМ.06Т.05 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактив ная	1,0 2,1	3,3 5,7

1	2	3	4	5	6	7	8	9	10
26	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 3, КЛ-10 кВ Водозабор	ТЛП-10 Кл.т. 0,5S 600/5 Рег. № 30709-11 Фазы: А; С	НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21	УСВ-3 Рег. № 64242-16	Сервер, совместимый с плат формой х86-х64	Активная Реактивная	1,3 2,5	3,5 5,8
27	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 5, КЛ-10 кВ РУЛ-10 1с.	ТЛП-10 Кл.т. 0,5S 1000/5 Рег. № 30709-11 Фазы: А; С	НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8
28	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 6, КЛ-10 кВ РУП-8 1с.	ТЛП-10 Кл.т. 0,5S 1000/5 Рег. № 30709-11 Фазы: А; С	НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8
29	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 12, КЛ-10 кВ РУТ-3 1с.	ТЛП-10 Кл.т. 0,5S 600/5 Рег. № 30709-11 Фазы: А; С	НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8
30	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 13, КЛ-10 кВ РУК-10 1с.	ТЛП-10 Кл.т. 0,5S 1000/5 Рег. № 30709-11 Фазы: А; С	НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8

1	2	3	4	5	6	7	8	9	10
31	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 15, КЛ-10 кВ РУК-10 2с.	ТЛП-10 Кл.т. 0,5S 1000/5 Рег. № 30709-11 Фазы: А; С	НОМ-10-66 Кл.т. 0,5 10000/^3/100/^3 Рег. № 4947-75 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8
32	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 18, КЛ-10 кВ РУП-6	ТЛП-10 Кл.т. 0,5S 1000/5 Рег. № 30709-11 Фазы: А; С	НОМ-10-66 Кл.т. 0,5 10000/^3/100/^3 Рег. № 4947-75 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8
33	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 20, КЛ-10 кВ РУЛ-10 2с.	ТЛП-10 Кл.т. 0,5S 1000/5 Рег. № 30709-11 Фазы: А; С	НОМ-10-66 Кл.т. 0,5 10000/^3/100/^3 Рег. № 4947-75 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21	УСВ-3 Рег. № 64242-16	Сервер, совместимый с платформой х86-х64	Активная Реактивная	1,3 2,5	3,5 5,8
34	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 21, КЛ-10 кВ РУТ-3 2с.	ТЛП-10 Кл.т. 0,5S 600/5 Рег. № 30709-11 Фазы: А; С	НОМ-10-66 Кл.т. 0,5 10000/^3/100/^3 Рег. № 4947-75 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8
35	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 23, КЛ-10 кВ РУП-8 2с.	ТЛП-10 Кл.т. 0,5S 1000/5 Рег. № 30709-11 Фазы: А; С	НОМ-10-66 Кл.т. 0,5 10000/^3/100/^3 Рег. № 4947-75 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8
36	ПС 220 кВ Б-10, ЗРУ-10 кВ, яч. 24, КЛ-10 кВ Корпус- 51	ТЛП-10 Кл.т. 0,5S 400/5 Рег. № 30709-11 Фазы: А; С	НОМ-10-66 Кл.т. 0,5 10000/^3/100/^3 Рег. № 4947-75 Фазы: А; В; С	ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21			Активная Реактивная	1,3 2,5	3,5 5,8
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3 Погрешность в рабочих условиях указана для ИК №№ 6, 26-36 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном; cos9 = 0,8инд.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	36
Нормальные условия:
параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном
для ИК №№ 6, 26-36	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации:
параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК №№ 6, 26-36	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от -5 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	50000
среднее время восстановления работоспособности, ч	1

1	2
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	113 40 3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТФЗМ-35Б-1У1	2
Трансформаторы тока	ТПФ	4
Трансформаторы тока	ТПОФ	9
Трансформаторы тока	ТЛК-СТ-10	3
Трансформаторы тока	ТПОЛ-10	16
Трансформаторы тока	ТПОЛ-СВЭЛ-10	2
Трансформаторы тока проходные с литой изоляцией	ТПЛ-10	10
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-100	3
Трансформаторы тока	Т-0,66 У3	3
Трансформаторы тока	ТЛП-10	22
Трансформаторы напряжения антирезонансные трехфазные	НАМИ-35 УХЛ1	1
Трансформаторы	НОМ-10	8
Трансформаторы напряжения	НТМИ-10-66	3
Трансформаторы напряжения	НОМ-10-66	5
Трансформаторы напряжения антирезонансные трехфазные	НАМИ-10-95 УХЛ2	5
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.06Т	36
Устройства синхронизации времени	УСВ-3	1
Сервер	Сервер, совместимый с платформой х86-х64	1
Формуляр-паспорт	01.2025.АМР-АУ. ФО-ПС	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ «Алюминий Металлург Рус», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Акционерное общество «Алюминий Металлург Рус»

(АО «Алюминий Металлург Рус»)

ИНН 7709534220

Юридический, адрес: 347045, Ростовская обл., р-н Белокалитвинский, г. Белая Калитва, ул. Заводская, д. 1

Телефон: (863) 832-59-34

Web-сайт: www.amrbk.ru

Е-mail: amr@amrbk.ru

Изготовитель

Общество с ограниченной ответственностью «Энергосистема»

(ООО «Энергосистема»)

ИНН 7715887873

Адрес: 129090, г. Москва, Протопоповский пер., д. 17, стр. 3, помещ. № 6

Телефон: (495) 146-88-67

Web-сайт: nrgsystema.ru

E-mail: info@nrgsystema.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    си^тяб]Э5 2025 г. №    _035

Лист № 1 Регистрационный № 96494-25                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы цепей векторные С2444

Назначение средства измерений

Анализаторы цепей векторные С2444 предназначены для измерения S-параметров многополюсников совместно с наборами мер комплексных коэффициентов отражения и передачи, а также для воспроизведения немодулированных синусоидальных СВЧ колебаний с нормированными уровнем, частотой и спектральными характеристиками.

Описание средства измерений

Конструктивно анализаторы цепей векторные С2444 выполнены в лабораторном моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows, на котором установлено специальное программное обеспечение. Для связи с ПК используется интерфейс USB Type B, разъем которого расположен на задней панели анализаторов совместно с разъемами: питания, синхронизации, опорной частоты. Также на задней панели находятся перемычки трактов промежуточной частоты для приемников опорного и измерительного сигналов. На передней панели размещены разъемы СВЧ измерительных портов в тракте типа 2,4 мм «розетка», разъемы доступа к трактам высокой частоты для приемников опорного и измерительного сигналов, а также разъемы доступа к тракту источника сигнала и кнопка питания. Анализаторы цепей векторные С2444 поддерживают режим дистанционного управления.

Принцип действия анализаторов цепей векторных С2444 основан на выделении падающего (опорного), отраженного от входа и прошедшего на выход (измерительных) исследуемого многополюсника сигналов, формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный синусоидальный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности. Разделение сигналов осуществляется с помощью направленных ответвителей, а формирование пропорциональных напряжений - с помощью супергетеродинного приемника. Цифровая обработка и управление осуществляются сигнальным процессором. Для калибровки анализаторов цепей векторных С2444 возможно использование различных наборов мер и автоматических калибровочных модулей.

К данному типу анализаторов цепей векторных С2444 относятся анализаторы цепей векторные С2444 с серийными номерами 25101033, 24151013.

Знак поверки может наноситься на заднюю панель средства измерений.

Серийный номер, состоящий из восьми арабских цифр, нанесен методом наклейки на заднюю панель.

Общий вид анализаторов цепей векторных С2444 представлен на рисунке 1.

Для предотвращения несанкционированного доступа анализаторы цепей векторные С2444 имеют защитную наклейку изготовителя, закрывающую стык корпуса на задней панели в месте, указанном на рисунке 2.

Рисунок 1 - Общий вид средства измерений

Место нанесения знака утверждения типа

Место нанесения серийного номера

Место нанесения знака поверки

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение «S4VNA» предназначено для управления режимами работы анализаторов цепей векторных С2444. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерений за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	S4VNA
Номер версии (идентификационный номер) ПО	не ниже 25.3.3
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики		Значение
Диапазон частот, Гц		от 1-107 до 4,4Ч010
Пределы допускаемой относительной погрешности установки частоты выходного сигнала		+5Ч0-6
Максимальный уровень выходной мощности в зависимости от диапазона частот, дБ (1 мВт), не менее	от 10 МГц до 35 ГГц включ.	10
	св. 35 до 44 ГГц	2
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности 0 дБ (1 мВт), дБ		±1,5
Пределы допускаемой абсолютной погрешности измерений уровня входной мощности 0 дБ (1 мВт), дБ		±1,5
Диапазон полос пропускания фильтра ПЧ с шагом 1/3, Гц		от 1 до 1М06
Динамический диапазон 1) при фильтре ПЧ 10 Гц в диапазоне частот, дБ, не менее	от 10 МГц до 1 ГГц включ.	-88
	св. 1 до 8 ГГц включ.	-120
	св. 8 до 40 ГГц включ.	-120
	св. 40 до 44 ГГц	-115
Уровень гармонических и субгармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), не более		-20
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более		-45
Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт) для частоты несущей 10 ГГ ц и отстройке от несущей 10 кГц, дБ, не более		-100
1) Примечание: динамический диапазон - разница между максимальной мощностью, которую обеспечивает анализатор на входе приемника, и уровнем шума приемника

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Количество встроенных источников сигналов	2
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 210 до 240 50
Время прогрева, мин	30
Габаритные размеры (длина х ширина х высота), мм, не более	440x451x212
Масса, кг, не более	21
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, %	от +18 до +28 от 20 до 80

Знак утверждения типа

наносится на заднюю панель анализаторов цепей векторных С2444 в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор цепей векторный	С2444	1 шт.
Руководство по эксплуатации	РЭ 26.51.43.120-200 21477812-2024	1 шт. 11
Формуляр	ФО 26.51.43.120-200 21477812-2024	1 шт.
Программное обеспечение	S4VNA	1 шт. 11
Кабель USB	-	1 шт.
Кабель питания	-	1 шт.
1) Примечание: программное обеспечение и руководство по эксплуатации поставляются на USB flash накопителе.

Сведения о методиках (методах) измерений

приведены в разделах: 5 «Порядок работы»; 6 «Калибровка»; 7 «Анализ данных измерений»; 8 «Специальные измерения» руководства по эксплуатации РЭ 26.51.43.120-200-21477812-2024.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 Об утверждении государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта от 30 декабря 2019 г. № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц

Приказ Росстандарта от 9 ноября 2022 г. № 2813 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 ГГц до 118,1 ГГц

Правообладатель

Общество с ограниченной ответственностью «ПЛАНАР»

(ООО «ПЛАНАР»)

ИНН 7452009474

Юридический адрес: 454091, Челябинская обл., г. Челябинск, ул. Елькина, д. 32

Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22

E-mail: welcome@planar.chel.ru

Web-сайт: http://www.planarchel.ru

Изготовитель

Общество с ограниченной ответственностью «ПЛАНАР»

(ООО «ПЛАНАР»)

ИНН 7452009474

Адрес: 454091, Челябинская обл., г. Челябинск, ул. Елькина, д. 32

Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22

E-mail: welcome@planar.chel.ru

Web-сайт: http://www.planarchel.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499)124-99-96

E-mail: info@rostest.ru

Web-сайт: http://www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__   » сентябр_ 2025 г. №   ²⁰³⁵

Лист № 1 Регистрационный № 96495-25                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра VESNA ASVA

Назначение средства измерений

Анализаторы спектра VESNA ASVA предназначены для измерений частоты и уровня мощности радиотехнических сигналов, а также параметров их спектра.

Описание средства измерений

Конструктивно анализаторы спектра VESNA ASVA выполнены в моноблочном исполнении, работающие под управлением встроенного компьютера или внешнего ПЭВМ с ОС Windows. Управление режимами отображения и обработки измерительных данных прибора осуществляется специальным программным обеспечением. На передней панели анализаторов спектра VESNA ASVA расположены разъемы входа и выхода опорной частоты, разъем входа внешней синхронизации.

Принцип действия анализаторов спектра VESNA ASVA основан на последовательном гомодинном преобразовании (режим стробирования) или супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора. Мгновенные значения напряжения низкой частоты, выделенные в узкополосном приемнике с квадратурной демодуляцией, преобразуются аналого-цифровым преобразователем (АЦП) в цифровой код. Предусмотрены следующие режимы анализа входных сигналов: анализатор спектра параллельно-последовательного типа, запись и последующая обработка квадратурных данных, анализ импульсных сигналов и параллельный анализ спектра в реальном масштабе времени.

К данному типу анализаторов спектра VESNA ASVA относятся следующие модификации, отличающиеся исполнением корпуса и типом интерфейса управления: VESNA ASVA26 и VESNA ASVA26K.

Особенности конструктивного исполнения модификаций:

• - VESNA ASVA26 имеет разъем СВЧ входа типа PC 2,92 «вилка», управление осуществляется через панель управления с дисплеем, а также через интерфейс LAN, расположенный на задней панели, для дистанционного управления;

• - VESNA ASVA26K имеет разъем СВЧ входа типа PC 2,92 «розетка», управление осуществляется только дистанционно через интерфейс USB-C, расположенный на задней панели.

Данный тип анализаторов спектра VESNA ASVA может иметь следующую опцию: В40 - максимальная полоса анализа в режиме анализа спектра реального времени 40 МГц.

Знак поверки в виде наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней панели прибора.

Серийный номер в формате четырнадцатизначного (для модификации VESNA ASVA26) или тринадцатизначного (для модификации VESNA ASVA26K) буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, наносится методом наклейки на заднюю панель прибора.

Для предотвращения несанкционированного доступа анализаторы спектра VESNA ASVA имеют защитную наклейку изготовителя, которая наносится на винт крепления задней стенки прибора для модификации VESNA ASVA26 и на стык задней и боковой панелей для модификации VESNA ASVA26K.

Общий вид анализаторов спектра VESNA ASVA и места нанесения обозначения модификаций и знака утверждения типа представлены на рисунках 1 и 2. Места для нанесения серийного номера, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунках 3 и 4.

Рисунок 1 - Общий вид анализаторов спектра VESNA ASVA с указанием места нанесения номера модификации VESNA ASVA26 и знака утверждения типа

Рисунок 2 - Общий вид анализаторов спектра VESNA ASVA с указанием места нанесения номера модификации VESNA ASVA26K и знака утверждения типа

Место нанесения знака поверки

Рисунок 3 - Вид задней панели модификации VESNA ASVA26 с указанием места пломбировки, мест нанесения серийного номера и знака поверки

Рисунок 4 - Вид задней панели модификации VESNA ASVA26K с указанием места пломбировки, мест нанесения серийного номера и знака поверки

Программное обеспечение

Программное обеспечение (ПО) «Vesna Spectrum Analyzer - Swept SA» предназначено для управления режимами работы анализаторов спектра VESNA ASVA. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерения за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Vesna Spectrum Analyzer -Swept SA
Номер версии (идентификационный номер) ПО, не ниже	A.27.56
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики		Значение
1		2
Диапазон частот, Гц		от 1М05 до 2,654010
Номинальное значение частоты for опорного генератора, Гц		1М07
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора Sfor		±1М0-6
Диапазон установки полос обзора (SPAN), Гц		0; от 10 до полного диапазона частот
Диапазон установки полос пропускания фильтров ПЧ (RBW)	режим анализа спектра	от 1 Гц до 3 МГц с шагом 1-3-10; 4, 5, 6, 8 МГц
	режим анализа спектра реального времени	от 0,1 Гц до 3 МГц с шагом 1-1,5-2-3-57,5-10
Максимальная ширина полосы частот анализа спектра в режиме реального времени, Гц	штатно	2,5М07
	опция B40	4,0М07
Пределы допускаемой абсолютной погрешности измерений частоты ^зм маркером в диапазоне частот от 0,01 до 26,5 ГГц, Гц		±^м’^ОГ + + 0,05-RBW+2)
Уровень мощности фазовых шумов в полосе пропускания 1 Гц на несущей частоте 1 ГГ ц при отстройках, дБ относительно мощности несущей, не более	1 кГц	-102
	10 кГц	-106
	100 кГц	-108
	1 МГц	-129
Диапазон измерений уровня мощности входного сигнала1), дБ (1 мВт)2)		от уровня собственных шумов до +27
Средний уровень мощности собственных шумов в полосе пропускания 1 Гц в диапазонах частот, дБ (1 мВт), не более		приведены в таблице 3
Диапазон и шаг перестройки аттенюатора СВЧ, дБ		от 0 до 50 с шагом 2
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала при отношении сигнал/шум не менее 20 дБ, ослаблении СВЧ аттенюатора 10 дБ, дБ		приведены в таблице 4

таблицы 2

1		2
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения ослабления СВЧ аттенюатора от 2 до 50 дБ относительно 10 дБ, дБ	на частоте 50 МГц	±0,3
	от 100 кГц до 3,0 ГГц включ.	±0,6
	св. 3,0 до 7,5 ГГц включ.	±1,0
	св. 7,5 до 26,5 ГГц	±1,5
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полосы пропускания (RBW) относительно 30 кГц, дБ от 1 Гц до 3 МГц 4, 5, 6, 8 МГц		±0,2 ±1,0
Относительный уровень интермодуляционных искажений 3-го порядка Dимз, выраженный в виде точки пересечения 3-го порядка (TOI)3), в диапазоне частот от 10 МГц до 26,5 ГГц и ослаблении СВЧ аттенюатора 0 дБ, дБ (1 мВт), не менее: предусилитель включен предусилитель выключен		-8 8
Относительный уровень гармонических искажений 2-го порядка Dгарм, выраженный в виде точки пересечения 2-го порядка (SHI)4), в диапазоне частот, при ослаблении СВЧ аттенюатора 0 дБ, дБ (1 мВт), не менее от 10 МГц до 3,75 ГГц включ. св. 3,75 до 13,25 ГГц		30 50
Уровень подавления паразитных каналов приема при уровне сигнала на смесителе минус 10 дБ (1 мВт), дБ (1 мВт), не более		-74
Уровень остаточных сигналов комбинационных частот, дБ (1 мВт), не более		-80
КСВН входа при ослаблении СВЧ аттенюатора 10 дБ, не более		2,4
1) При ослаблении аттенюатора СВЧ на входе не менее 10 дБ с выключенным предусилителем или не менее 20 дБ с включенным предусилителем; 2) дБ относительно 1 мВт; 3) TOI = (2Ъсмес + Dимз)/2, где Lсмес - уровень входного сигнала смесителя, дБ (1 мВт); 4) SHI = Lсмес. + Dгарм, где Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт).

Таблица 3 - Средний уровень мощности собственных шумов в полосе пропускания 1 Гц

в диапазонах частот, дБ (мВт)

Диапазоны частот	Предусилитель выключен	Предусилитель включен
1	2	3
от 100 кГц до 1 МГц включ.	-125	-
св. 1 до 20 МГц включ.	-130	-154
св. 20 МГц до 1,5 ГГц включ.	-145	-160
св. 1,5 до 4,5 ГГц включ.	-144	-160
св. 4,5 до 7,6 ГГц включ.	-139	-156
св. 7,6 до 9,5 ГГц включ.	-141	-158
св. 9,5 до 13 ГГц включ.	-136	-156

таблицы 3

1	2	3
св. 13 до 14,5 ГГц включ.	-139	-156
св. 14,5 до 19,3 ГГц включ.	-132	-153
св. 19,3 до 23 ГГц включ.	-133	-152
св. 23 до 24 ГГц включ.	-132	-150
св. 24 до 26,5 ГГц	-126	-144

Таблица 4 - Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала при отношении сигнал/шум не менее 20 дБ и ослаблении СВЧ аттенюатора

10 дБ, дБ

Диапазоны частот	Предусилитель выключен	Предусилитель включен
от 100 кГц до 10 МГц включ.	±0,9	±1,0
св. 10 МГц до 3 ГГц включ.	±1,2	±1,8
св. 3 до 13,6 ГГц включ.	±1,7	±1,8
св. 13,6 до 19,3 ГГц включ.	±1,9	±1,8
св. 19,3 до 24,2 ГГц включ.	±2,6	±2,4
св. 24,2 до 26,5 ГГц	±2,9	±3,2

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания - напряжение переменного тока, В	от 210 до 240
- частота переменного тока, Гц	50
Время прогрева, мин	30
Габаритные размеры (длинахширинахвысота), мм, не более модификация VESNA ASVA26	430x200x280
модификация VESNA ASVA26K	200x175x90
Масса, кг, не более модификация VESNA ASVA26	10
модификация VESNA ASVA26K	3
Рабочие условия эксплуатации: - температура окружающей среды, °С	от +15 до +25
- относительная влажность, %	от 30 до 80

Знак утверждения типа

наносится на переднюю панель анализатора спектра VESNA ASVA методом наклейки в местах, указанных на рисунках 1 и 2, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
1	2	3
Анализатор спектра VESNA ASVA	VESNA ASVA26 или VESNA ASVA26K	1 шт.
Программное обеспечение	Vesna Spectrum Analyzer - Swept SA	1 шт.*

таблицы 6

1	2	3
Руководство по эксплуатации	VESNA ASVA РЭ	1 шт.**
Паспорт	VESNA ASVA ПС	1 шт.**
* Для модификации VESNA ASVA26 ПО встроенное, для модификации VESNA ASVA26K поставляется в комплекте **По заказу поставляется в бумажном или электронном виде

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работы» руководства по эксплуатации VESNA ASVA РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»

Стандарт предприятия «Анализаторы спектра VESNA ASVA»

Правообладатель

«Chengdu Rf-Cube Technology Co., Ltd.», Китай

Адрес: Building G1, Middle Section of Yizhou Avenue, High-tech Zone, Chengdu, China Телефон: +86 - 400-960-9313

Web-сайт: www.rf-cube.com

Изготовитель

«Chengdu Rf-Cube Technology Co., Ltd.», Китай

Адрес: Building G1, Middle Section of Yizhou Avenue, High-tech Zone, Chengdu, China Телефон: +86 - 400-960-9313

Web-сайт: www.rf-cube.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ » сенгебр 2025 г. №    ²⁰³⁵

Лист № 1 Регистрационный № 96496-25                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вольтметр переменного напряжения эталонный 5790В

Назначение средства измерений

Вольтметр переменного напряжения эталонный 5790В (далее по тексту - вольтметр) предназначен для измерений переменного напряжения в диапазоне уровней от 10 мВ до 1000 В в диапазоне частот от 10 Гц до 1 МГц. Дополнительной функцией вольтметра является измерение постоянного напряжения в диапазоне уровней от 220 мВ до 1000 В.

Вольтметр предназначены для применения в качестве рабочих эталонов 2-го разряда в диапазоне постоянного напряжения от 60 мв до 1000 В в соответствии с государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной Приказом Росстандарта от 28.07.2023г. № 1520.

Описание средства измерений

К настоящему типу СИ относится вольтметр переменного напряжения эталонный 5790B, модификация 5790В/3, заводской номер ИН:02566450.02.

Принцип действия вольтметра основан на сравнении действующего значения переменного напряжения с постоянным напряжением посредством термопреобразователя фирмы Fluke. В режиме измерения прибор работает как цифровой вольтметр с разрешением 8 знаков, при этом используется внутренний источник постоянного тока. Вольтметр автоматически осуществляет переключение и расчеты и отображает на жидкокристаллическом дисплее среднеквадратическое значение измеряемого переменного напряжения, его частоту, полярность и значение измеряемого постоянного напряжения.

Для подключения измеряемого напряжения вольтметр снабжен винтовыми клеммами, а также коаксиальным 50-омным входным соединителем типа «N». Пользователь выбирает наиболее удобный способ подключения измеряемого напряжения сенсорными клавишами выбора входных соединителей: INPUT 1 (вход 1) - 50-омный коаксиальный соединитель типа “N”; INPUT 2 (вход 2) - винтовые клеммы.

Модификация 5790В/3 широкополосного напряжения распространяется на диапазон частот от 10 Гц до 30 МГц, который реализован через второй входной соединитель коаксиального разъема типа «N» WIDEBAND 50 Ом, поддерживающий дополнительный широкополосный режим. Вход WIDEBAND представляет собой нагрузку 50 Ом для источника. Дополнительный модуль широкополосного переменного напряжения в диапазоне частот от 10 Гц до 30 МГц позволяет вольтметру с модификацией 5790В/3 измерить неравномерность частоты для генератора сигналов источника на 50 Ом.

Винтовые клеммы «AUX» предназначены для подключения шунтов переменного тока Fluke A40, А40А, А40В.

Вольтметр автоматически выбирает требуемый поддиапазон измеряемого напряжения, либо пользователь сам выбирает необходимый поддиапазон измерений нажатием соответствующей сенсорной клавиши на передней панели прибора.

Кроме того, на передней панели вольтметра расположены:

- кнопка включения-выключения вольтметра;

• - USB-порт для подключения USB-накопителя при сохранении отчетов о калибровке и обновлении прошивки прибора;

• - клавиша «Reset» для принудительного возврата вольтметра в исходное состояние;

• - клавиша «Guard» для размыкания и замыкания внутреннего соединения между GUARD и наружной оболочкой соединителя «INPUT 1» или винтовой клеммой LO соединителя «INPUT 2», в зависимости от выбранного входного сигнала. При включении вольтметра в сеть включается внутреннее соединение GUARD. При нажатии на клавишу «Guard» размыкается внутреннее соединение GUARD и в верхнем углу дисплея отображается индикация «Guard ON».

На задней панели вольтметра расположены:

• - разъем «AC PWR INPUT» для подключения сетевого кабеля питания;

• - главный переключатель «ON/OFF» («ВКЛ/ВЫКЛ), который должен находиться в положении «ON» («ВКЛ») перед тем, как программируемая кнопка включения-выключения вольтметра на передней панели начнет функционировать;

• - USB-порт для дистанционного управления вольтметром;

• - разъем «RS 232» - последовательный порт для удаленного управления вольтметром;

• - разъем «Ethernet» - для дистанционного управления прибором;

• - разъем «IEEE-488» - для эксплуатации вольтметра в дистанционном режиме в качестве источника или приемника сообщений по шине IEEE-488;

• - винтовая клемма для подключения заземления.

Общий вид вольтметра переменного напряжения эталонного 5790B представлен на рисунке 1.

Нанесение знака поверки на вольтметр переменного напряжения эталонный 5790B не предусмотрено.

Рисунок 1 - Общий вид вольтметр переменного напряжения эталонного 5790B

Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки показано на рисунке 2. Место нанесения обозначения модификации и заводского номера в цифровом формате нанесенного на маркировочную наклейку, представлены на рисунке 3.

Место нанесения пломбы в виде наклейки I

Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера и обозначения модификации

Программное обеспечение

Вольтметр имеет встроенное программное обеспечение (ПО) «5790В Firmware». ПО предназначено для сбора, обработки, отображения, хранения и передачи информации об измеряемой величине.

Уровень защиты ПО - высокий в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО вольтметра

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	5790В Firmware
Номер версии (идентификационный номер) ПО	v1.03.01
Цифровой идентификатор ПО	-
Другие идентификационные данные, если имеются	-

Метрологические и технические характеристики

Метрологические и технические характеристики вольтметра приведены в таблицах 2, 3 и 4.

Таблица 2 - Метрологические характеристики вольтметра переменного напряжения эталонного в режиме измерения переменного напряжения приведены в табл. 2.

Поддиапазон напряжений	Диапазон частот	Пределы допускаемой абсолютной погрешности
от 10 мВ до 22 мВ включ.	от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.	±(290-10’6-U + 1,3 мкВ) +(l90^10-6/U + 1,3 мкВ) ±(110-10-6-U + 1,3 мкВ) ±(210^10-6/U + 2,0 мкВ) ±(з10-10’6-и + 2,5 мкВ) ±(810^10-6/U + 4,0 мкВ) ±(890-10’6-U + 8,0 мкВ) ±(1700^10-6/U + 8,0 мкВ)
от 19 мВ до 70 мВ включ.	от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.	±(240^10-6/U + 1,5 мкВ) ±(l20^10-6/U + 1,5 мкВ) ±(65-10’6-U + 1,5 мкВ) ±(130^10-6/U + 2,0 мкВ) ±(260^10-6/U + 2,5 мкВ) ±(510-10’6-U + 4,0 мкВ) ±(б70^10-6/и + 8,0 мкВ) ±(110040<U + 8,0 мкВ)
от 60 мВ до 220 мВ включ.	от 10 Гц до 20 Гц[1] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.	±(210^10-6/U + 1,5 мкВ) ±(85-10’6-U + 1,5 мкВ) ±(3840<U + 1,5 мкВ) ±(б9^10-6/П + 2,0 мкВ) ±(160^10-6/U + 2,5 мкВ) ±(250^10-6/U + 4,0 мкВ) ±(380-10’6-U + 8,0 мкВ) ±(1000-10’6-U + 8,0 мкВ)
от 190 мВ до 700 мВ включ.	от 10 Гц до 20 Гц[1] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.	±(210^10-6/U + 1,5 мкВ) ±(76^10-6/U + 1,5 мкВ) ±(3340<U + 1,5 мкВ) ±(51-10-6-U + 2,0 мкВ) ±(79^10-6/U + 2,5 мкВ) ±(180^10-6/U + 4,0 мкВ) ±(300-10’6-U + 8,0 мкВ) ±(960-10’6-U + 8,0 мкВ)
от 600 мВ до 2,2 В включ.	от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.	±(20040<U) ±(66^10-6/U) ±(24-10’6-U) ±0640<U) ±(71-10’6-U) ±(16040<U) ±(26040<U) ±(90040<U)

Поддиапазон напряжений	Диапазон частот	Пределы допускаемой абсолютной погрешности
от 1,9 В до 7 В включ.	от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.	±(200^10-6/U) ±(6740-6^U) ±(2440-^U) ±(48-10’6-U) ±(81-10’6-U) ±(19040<U) ±(400-10’6-U) ±(1200^10-6/U)
от 6 В до 22 В включ.	от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.	±(20040-6^U) ±(67^10-6/U) ±(2740-6^U) ±(48-10’6-U) ±(81-10’6-U) ±(19040-6^U) ±(400-10’6-U) ±(1200^10-6/U)
от 19 В до 70 В включ.	от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ.	±(20040-6^U) ±(68^10-6/U) ±(з2^10-6/Л) ±(5740-6^U) ±(9440-6^U)
от 60 В до 220 В включ.	от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ.	±(20040-6^U) ±(68^10-6/U) ±(31-10’6-U) ±(б9^10-6/Л) ±(9840-6^U)
от 190 В до 700 В включ.	от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ.	±(20040-6^U) ±(99^10-6/U) ±(41-10’6-U) ±(130-10’6-U) ±(50040-6^U)
от 600 В до 1000 В включ.	от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ.	±(20040-6^U) ±(99^10-6/U) ±(з8^10-6/Л) ±(130-10’6-U) ±(50040-6^U)
Примечания к таблице [1] от 9,5 до 10 Гц значение погрешности составляет ± (10-3 отн. ед. от показаний + 1,5 мкВ); [2] от 9,5 до 10 Гц значение погрешности составляет ± (10-3 отн. ед. от показаний).

Таблица 3 - Метрологические характеристики вольтметра переменного напряжения эталонного в режиме измерения постоянного напряжения приведены в табл. 3.

Поддиапазон измерений	Пределы допускаемой абсолютной погрешности
от 60 до 220 мВ включ.	±(3840-6^U + 1,5 мкВ)
от 190 до 700 мВ включ.	±(33^10-6/U + 1,5 мкВ)
от 600 мВ до 2,2 В включ.	±(2440-6^U)
от 1,9 до 7 В включ.	±(2440-6^U)
от 6 до 22 В включ.	±(2740-6^U)
от 19 до 70 В включ.	±(3240-6^U)
от 60 до 220 В включ.	±(31-10’6-U)
от 190 до 700 В включ.	±(41-10’6-U)
от 600 до 1000 В включ.	±(3840-6^U)
Примечание: Характеристика погрешности напряжения постоянного тока действительна только в том случае, когда входной сигнал положительной полярности усредняется с равным входным сигналом отрицательной полярности, чтобы устранить ошибки. Не рекомендуется использовать «INPUT 1» (вход 1) для измерения постоянного напряжения из-за наличия термоЭДС в соединителе типа «N». Подробную информацию см. в Руководстве по эксплуатации.

В таблицах 2 и 3 символ U - значение измеряемого вольтметром напряжения.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
- диапазон температур окружающего воздуха, оС	от +21 до +25
- относительная влажность окружающего воздуха, %	до 80
- атмосферное давление, кПа	от 76,3 до 126,3
Время предварительного прогрева, мин.	30
Питание от сети переменного тока: - частота, Гц	50,0 ± 0,5
- напряжение, В	230 ± 23
Потребляемая мощность, ВА, не более	100
Габаритные размеры, мм, не более:
- высота	178
- ширина	432
- глубина	630
Масса, кг, не более:	24

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Наработка до отказа, ч, не менее	15000
Средний срок службы, лет	15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность вольтметра переменного напряжения эталонного 5790B (зав. № ИН:02566450.02)________________________________________________________________

Наименование	Обозначение	Количество
Вольтметр переменного напряжения эталонный	5790В	1 шт.
Сетевой кабель	-	1 шт.
Соединитель коаксиальный	«тип N» - «тип III по ГОСТ 13317»	1 шт.
Руководство по эксплуатации	-	1 шт.
Паспорт	ПС № 0059-2025	1 шт.

Сведения о методиках (методах) измерений

приведены в главе 4 «Управление с передней панели», разделах «Режим измерения» и «Режим передачи» документа «Вольтметра переменного напряжения эталонного 5790B. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц, утвержденная Приказом Росстандарта от 18. 08. 2023г. № 1706

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная Приказом Росстандарта от 28.07.2023 г. № 1520

Правообладатель

«Fluke Corporation», США

Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA

Телефон: 8 10 1 425 347 6100

Факс: 8 10 1 425 446 5116

Web-сайт: www.fluke.com

Изготовитель

«Fluke Corporation», США

Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA

Телефон: 8 10 1 425 347 6100

Факс: 8 10 1 425 446 5116

Web-сайт: www.fluke.com

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19, литера Д

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   с___б|_ 2025 г. №   _035

Лист № 1 Регистрационный № 96497-25                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения JDG4

Назначение средства измерений

Трансформаторы напряжения JDG4 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.

Трансформатор напряжения представляет собой однофазный трансформатор с сухой изоляцией. Сердечник изготовлен из высококачественных кремнестальных листов и имеет С-образную форму. Выводы первичной и вторичной обмоток осуществлены на клеммы, расположенные на лицевой стороне трансформатора.

Трансформаторы предназначены для внутренней установки.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора любым технологическим способом.

Трансформаторы выпускаются в двух модификациях JDG4-0.5 и JDG4-0.69, отличающихся значением номинального напряжения первичной обмотки.

Нанесение знака поверки на трансформаторы не предусмотрено.

Общий вид трансформаторов представлен на рисунке 1, места пломбирования и нанесения заводского номера приведены на рисунке 2.

Рисунок 1 - Общий вид трансформаторов

Место нанесения заводского номера

Место пломбирования

Рисунок 2 - Места пломбирования и нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	JDG4-0.5	JDG4-0.69
Номинальное напряжение первичной обмотки, кВ	0,4/^3; 0,4	0,69^3; 0,4/^3; 0,4
Номинальное напряжение основной вторичной обмотки, кВ	0,1/^3; 0,1	0,1/^3; 0,1
Класс точности вторичной обмотки по ГОСТ 1983-2015	0,5	0,5
Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А	10; 15	10; 15
Номинальная частота напряжения сети, Гц	50	50
Предельная мощность, В^А	100	100

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	4,5
Габаритные размеры (длинахширинахвысота), мм, не более	122х103х146
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, %	от -40 до +40 90
Средняя наработка до отказа, ч, не менее	17520
Средний срок службы, лет, не менее	5

Знак утверждения типа

нанесён на титульный лист паспорта типографским способом.

Комплектность средства измерения

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Трансформатор напряжения	JDG4	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»

Трансформаторы напряжения JDG4. Стандарт предприятия

Правообладатель

Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай

Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province, Китай

Телефон/факс: +86 0512 65482075

E-mail: lvhaitao@szgsdq.cn

Web-сайт: www.szgsdq.1688.com

Изготовитель

Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай

Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province, Китай

Телефон/факс: +86 0512 65482075

E-mail: lvhaitao@szgsdq.cn

Web-сайт: www.szgsdq.1688.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

ИНН 7727061249

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-37-29

Факс: +7 (495) 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ » сентабн 2025 г. №    ²⁰³⁵

Регистрационный № 96498-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ВН

Назначение средства измерений

Трансформаторы тока ВН (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.

Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами и латинскими буквами на корпус трансформатора любым технологическим способом.

Нанесение знака поверки на трансформаторы не предусмотрено.

Структура условного обозначения модификаций трансформаторов:

ВН - X/ X X

I--- Параметр, определяющий тип корпуса трансформатора: I; II;

III.

------Параметр, определяющий размер окна корпуса трансформатора: 30; 40; 50; 60; 80; 100; 120; 125; 130; 135; 150; 180; 200; 220; 260.

----------Номинальное напряжение трансформатора:

0.66 - соответствует напряжению 0,66 кВ;

0.69 - соответствует напряжению 0,69 кВ; ---------------- Тип трансформатора.

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведены на рисунке 1.

Модификация BH-0.69/220III

Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Исполнение трансформатора	ВН
Номинальное напряжение, кВ	0,66; 0,69
Наибольшее рабочее напряжение, кВ	0,72
Номинальный первичный ток 11ном, А	от 200 до 6000
Номинальный вторичный ток Ъном, А	1 или 5
Номинальная частота, Гц	50
Номинальная вторичная нагрузка S2ном с индуктивно-активным      коэффициентом мощности cosф2=0,8, ВА (при номинальной вторичной нагрузке 2,5 В^А коэффициент мощности cosф2=1,0, нижнее значение номинальной вторичной нагрузки S2ном=1,0 В-А)	от 2,5 до 30
Класс точности	0,2S; 0,2; 0,5S; 0,5; 5P
Номинальная     предельная     кратность вторичных обмоток для защиты	30

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	9
Габаритные размеры (высотахширинахглубина), мм, не более	379х305х90
Условия эксплуатации: - температура окружающей среды, оС	от -40 до +40
Средняя наработка до отказа, ч, не менее	17520
Средний срок службы, лет, не менее	5

Знак утверждения типа нанесён на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения Комплект поставки трансформаторов приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ВН	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Трансформаторы тока ВН. Стандарт предприятия

Правообладатель

Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай

Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province, Китай

Телефон/факс: +86 0512 65482075

E-mail: lvhaitao@szgsdq.cn

Web-сайт: www.szgsdq.1688.com

Изготовитель

Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай

Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province,

Китай

Телефон/факс: +86 0512 65482075

E-mail: lvhaitao@szgsdq.cn

Web-сайт: www.szgsdq.1688.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест»

(ФБУ «НИЦ ПМ-Ростест»)

Адрес: 119631, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-37-29

Факс: +7 (495) 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ______ 2025 г. №   _⁰³⁵

Регистрационный № 96499-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи тока DH-0,66

Назначение средства измерений

Преобразователи тока DH-0,66 (далее по тексту - преобразователи) предназначены для преобразования силы электрического тока в силу электрического тока, пригодного для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание средства измерений

Принцип действия преобразователей основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Конструкция преобразователей представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода преобразователя.

К данному типу относятся преобразователи тока с заводскими номерами: 240105322, 240105335, 240105336, 240524600, 240105341, 240105345, 240105333, 240105325, 240433577, 240433572, 240433570, 240433581, 240105328, 240105343, 240105327, 240105344, 240105329, 240105346, 240105326, 240105337, 231211959, 240433564, 240433580, 240433576, 240433575, 240433583, 240433578, 240433561, 241045416, 241045407, 241045415, 240933537, 240433569, 240433563, 240433558, 240105340.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится лазерной гравировкой и методом термотрансферной печати на корпус преобразователя.

Общий вид преобразователей, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Рисунок 1 - Общий вид преобразователей тока, место нанесения заводского номера и место пломбирования

Метрологические и технические характеристики

аблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	0,66
Номинальный первичный ток, А	1
Номинальный вторичный ток, А	0,1
Коэффициент преобразования	1:10
Номинальная вторичная нагрузка, Ом	100
Пределы допускаемой относительной погрешности преобразования, %	±5
Номинальная частота, Гц	50

аблица 2 - Технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	0,7
Габаритные размеры (длинахширинахвысота), не более	77х49х100
Средняя наработка до отказа, ч, не менее	86400
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерения

Комплект поставки преобразователей приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование	Обозначение	Количество шт./экз.
Преобразователь тока	DH-0,66	36
Паспорт	-	36

Сведения о методиках (методах) измерений

приведены в разделе 2 «Общие сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до 140⁶ Гц»

Правообладатель

Фирма: Jinhua Aokai Electrical Appliance Co., Ltd., Китай

Адрес: No.555 Shenze Road, Dongxi Industrial Zone, Jinhua City, Zhejiang Province, Китай Изготовитель

Фирма: Jinhua Aokai Electrical Appliance Co., Ltd., Китай

Адрес: No.555 Shenze Road, Dongxi Industrial Zone, Jinhua City, Zhejiang Province, Китай

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-37-29

Факс: +7 (495) 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    сентябре 2025 г. №    ²⁰³⁵

Лист № 1 Регистрационный № 96505-25                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые УН

Назначение средства измерений

Счетчики газа ультразвуковые УН (далее - счетчик) предназначены для измерений объема газа, приведенного к стандартным условиям.

Описание средства измерений

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, температуры и абсолютного давления газа, микроконтроллер рассчитывает объем газа, приведенный к стандартным условиям, и выводит его на электронное отсчетное устройство с нарастающим итогом.

Счетчик состоит из измерительного механизма, помещенного в герметичный штампованный металлический корпус и электронного отсчетного устройства, расположенного на корпусе.

Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:

• - жидкокристаллический индикатор;

• - батарейный отсек;

• - порт оптической связи;

• - разъем для подключения внешних датчиков загазованности;

• - светодиодный индикатор;

• - две сенсорные кнопки;

• - электронную плату с микроконтроллером.

Электронное отсчетное устройство обеспечивает передачу информации о накопленном объеме и состоянии на верхний уровень через модуль связи, управление запорным клапаном, ведение архивов, журналов событий, неисправностей, вмешательств.

Структура условного обозначения исполнений счетчиков:

Счетчик газа ультразвуковой УН[1][2]-[3], где:

• [1] - типоразмер счетчика: 1.6; 2.5; 4; 4Ш; 6; 10;

• [2] - направление потока газа: Л - слева направо; П - справа налево;

• [3] - интерфейс связи: 1 - GPRS; 2 - NB-IoT; 3 - GPRS+NB-IoT.

Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства под жидкокристаллическим индикатором методом лазерной гравировки.

Общий вид счетчиков представлен на рисунке 1.

а) б)

Рисунок 1 - Общий вид счетчиков

а) общий вид счетчиков типоразмеров 1.6; 2.5; 4; 4Ш;

б) общий вид счетчиков типоразмеров 6; 10

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения пломбы поверителя и/или изготовителя, знака утверждения типа и заводского номера представлены на рисунке 2.

Программное обеспечение

Счетчики содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Типоразмер	1. 6	2. 5	4	4 Ш	6	10
Номер версии (идентификационный номер) ПО	A2XXXXXX*				F2XXXXX X*	D2XXXXXX *
Цифровой идентификатор ПО	b51d**				b4e8**	ее88**
*Номер версии (идентификационный номер) ПО состоит из двух частей: первая часть -номер версии метрологически значимой части ПО, вторая часть (XXXXXX) - номер версии метрологически незначимой части ПО. **Контрольная сумма метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Типоразмер	1.6	2.5	4	4Ш	6	10
Максимальный расход Qмакс, м3/ч	2,5	4,0	6,0	6,0	10,0	16,0
Номинальный расход Qном, м3/ч	1,6	2,5	4,0	4,0	6,0	10,0
Минимальный расход Qмин, м3/ч	0,016	0,025	0,040	0,016	0,060	0,100
Пределы     допускаемой     основной относительной погрешности измерения объема газа, приведенного к стандартным условиям, в диапазоне расходов, %: — Qмин — Q < 0,1’0™ — 0,1^ном — Q — Qмакс	±3,0 ±1,5
Пределы допускаемой дополнительной относительной погрешности измерения объема газа, приведенного к стандартным условиям,    вызванной    отклонением температуры   измеряемой   среды   от нормальных условий измерений на каждые 10 °С, %	±0,4
Нормальные условия измерений: - температура измеряемой среды, °С	от +15 до +25
Примечание - Основная и дополнительная погрешности суммируются арифметически.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Типоразмер	1.6	2.5	4	4Ш	6	10
Измеряемая среда	природный и другие сухие неагрессивные газы
Емкость отсчетного устройства, м3			9999999,99
		99999,9999 (в режиме поверки)
Порог чувствительности, м3/ч	0,003	0,005			0,006	0,015
Потеря давления при Qмакс, Па, не более	200
Температура измеряемой среды, °С	от -40 до +55
Давление измеряемой среды, кПа, не более	5
Избыточное давление внутри корпуса, кПа,
не более
Условия эксплуатации:
- температура        окружающей
среды, °С			от -40 до +55
- относительная влажность, %		до 95 при температуре +35 °С
- атмосферное давление, кПа			от 84,0 до 106,7
Присоединительная резьба, дюйм	1^4					2
Габаритные размеры, мм, не более:
- высота		135			185	245
- длина		190			230	330
- ширина		105			176	189
Масса, кг, не более	1,5				2,0	4,3

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	88000
Срок службы автономного источника питания, лет, не менее	6
Средний срок службы, лет	12

Знак утверждения типа

наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик газа ультразвуковой	УН	1 шт.
Защитные крышки патрубков	—	2 шт.
Паспорт	ЕВЛС.407251.001 ПС	1 шт.
Руководство по эксплуатации	ЕВЛС.407251.001 РЭ	*
* В бумажном виде не поставляется. Размещается в электронном виде на сайте изготовителя.

Сведения о методиках (методах) измерений

приведены в пункте 2.3 «Метод измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1);

Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЕВЛС.407251.001 ТУ Счетчики газа ультразвуковые УН. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Наблюдатель»

(ООО «Наблюдатель»)

ИНН 0274390151

Юридический адрес: 450076, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Гафури, д. 27/2, офис 5

Тел.: 8 (937) 305 03 43

E-mail: Nabludatel-2024@yandex.ru

Веб-сайт: un-ufa.ru

Изготовитель

Общество с ограниченной ответственностью «Наблюдатель»

(ООО «Наблюдатель»)

ИНН 0274390151

Юридический адрес: 450076, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Гафури, д. 27/2, офис 5

Адрес места осуществления деятельности: 450511, Республика Башкортостан, Уфимский район, Михайловский сельсовет, село Михайловка, ул. Победы 16/1

Тел.: 8 (937) 305 03 43

E-mail: Nabludatel-2024@yandex.ru

Веб-сайт: un-ufa.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 22 »    Сентябр5 2025 г. №    2035

Лист № 1 Регистрационный № 96506-25                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ключи динамометрические предельные Арсенал 257

Назначение средства измерений

Ключи динамометрические предельные Арсенал 257 (далее по тексту - ключи) предназначены для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.

Описание средства измерений

Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.

Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором. Корпус ключа изготавливается из алюминиевого сплава, окрашиваемого в серебристый цвет.

Ключи выпускаются 4 модификациях: Арсенал 257-001, Арсенал 257-003, Арсенал 257-005, Арсенал 257-007, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного элемента.

Структура обозначения ключа динамометрического предельного Арсенал 257-[N], где N - цифровой код по спецификации размерного ряда датчиков по каталогу производителя.

Пломбирование ключей не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией ключей.

Заводской номер ключей в цифровом виде, состоящего из цифр, наносится ударным способом на корпус ключа в месте, указанном на рисунке 2.

Общий вид ключей и место нанесения заводского номера представлен на рисунках 1 и 2.

Рисунок 1 - Общий вид ключей динамометрических предельных Арсенал 257 модификаций: Арсенал 257-001, Арсенал 257-003, Арсенал 257-005, Арсенал 257-007

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Модификация	Диапазон измерений крутящего момента силы, Н^м	Пределы допускаемой относительной погрешности измерений крутящего момента силы, %
		По часовой стрелке
Арсенал 257-001	от 5 до 24	± 4
Арсенал 257-003	от 19 до 110
Арсенал 257-005	от 28 до 210
Арсенал 257-007	от 70 до 350

Таблица 2 - Технические характеристики

Модификация	Цена деления шкалы, Н^м	Размер присоединительного квадрата, мм	Габаритные размеры (длина), мм, не более	Масса, кг, не более
Арсенал 257001	0,01	6,35x6,35	280	1,1
Арсенал 257 003	1	9,53x9,53	375	1,3
Арсенал 257 005	1	12,7x12,7	470	1,8
Арсенал 257007	1	12,7x12,7	640	2,9

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Наработка на отказ, циклов, не менее	5000
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до +35 от 40 до 80

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Ключ динамометрический предельный	Арсенал 257 (модификация по заказу)	1 шт.
Инструкция по эксплуатации	-	1 экз.
Руководство по эксплуатации	-	1 экз.
Пластиковый пенал-упаковка	-	1 шт.
Цветная картонная упаковка	-	1 шт.

Сведения о методиках (методах) измерений

приведены в пункте «Принцип работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 06 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;

Стандарт предприятия. Ключи динамометрические предельные Арсенал 257.

Правообладатель

Общество с ограниченной ответственностью «Оптимист» (ООО «Оптимист»)

ИНН 7719861869

Адрес: 129085, г. Москва, проспект Мира, д. 95, стр. 1

Тел.: +7 (495) 231-21-22

E-mail: brand@arsenaltools.ru

Web-сайт: https://www.optimistopt.ru

Изготовитель

Chi Pan Precision Tool Co., Ltd, Тайвань

Адрес: No. 77, Renhuagong 16th Rd., Dali Dist., Taichung City 412, Taiwan, R.O.C

Тел.: +886-4-24915179

E-mail: chi-pan@yana-yoga.com

Web-сайт: http://www.chi-pan.com.tw

Испытательный центр

Общество с ограниченной ответственностью «Квазар» (ООО «Квазар»)

Адрес: 108823, г. Москва, поселение Рязановское, поселок Знамя Октября, д.31, пом. 38, 39, 40

Тел.: +7 (495) 968-29-47

E-mail: info@quasar-m.ru

Web-сайт: https://quasar-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314461

---
