МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

11 марта 2019 г.                                                  Xs 475_______

Москва

О переоформлении свидетельства об утверэвдении типа средства измерений № 70309 «Гигрометры психометрические ВИТ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ПРОМТЕХ» от 18 декабря 2018 г. № 086 и № 087 приказываю:

• 1. Внести изменения в описание типа на гигрометры психометрические ВИТ, зарегистрированные в Федеральном информационном фонде

по обеспечению единства измерений, с сохранением регистрационного номера 42453-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 207-008-2018 «Гигрометры психометрические ВИТ. Методика поверки» с изменением № 1

и распространить действие документа на гигрометры психометрические ВИТ, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 70309 «Гигрометры психометрические ВИТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 42453-18, в связи с заменой документа на методику поверки.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

< ____________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «11» марта 2019 г. № 475

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры психрометрические ВИТ

Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и определения относительной влажности окружающего воздуха в помещениях при помощи психрометрической таблицы.

Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «влажного» термометров при помощи психрометрической таблицы по ГОСТ Р 8.811-2012. Значение относительной влажности определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «влажного» термометров. Принцип действия термометров гигрометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

Конструктивно гигрометры состоят из пластмассового корпуса, в который вмонтированы два термометра - «сухой» и «влажный». На обратной стороне корпуса находится стеклянный резервуар (наполнитель), необходимый для увлажнения «влажного» термометра при помощи фитиля. Рядом с термометрами на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1 м/с.

Шкальные пластины изготовлены из полистирола и вмонтированы в пластмассовый корпус. В качестве термометрической жидкости используется толуол. Термометрическая жидкость окрашена в красный цвет.

Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности.

Фотографии общего вида гигрометров с обозначением места нанесения знака поверки представлены на рисунке 1.

Место нанесения знака поверки

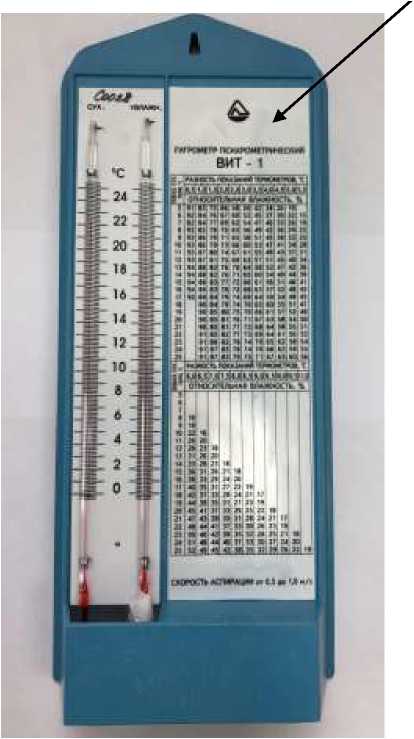

Исполнение ВИТ-1

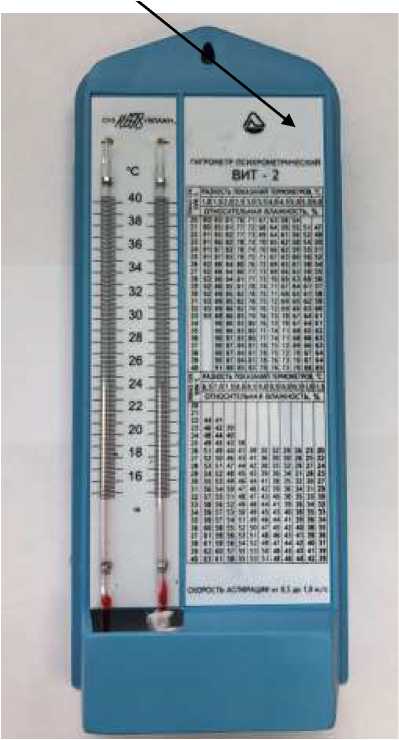

Исполнение ВИТ-2

Рисунок 1 - Общий вид гигрометров психрометрических ВИТ с обозначением места нанесения знака поверки

Пломбирование гигрометров не предусмотрено.

отсутствует.

Метрологические и технические характеристики гигрометров приведены в таблицах 1 и 2.

Таблица 1

Таблица 2

наносится на гигрометр и на титульный лист паспортов и руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность

осуществляется по документу МП 207-008-2018 «Гигрометры психрометрические ВИТ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 30.01.2019 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);

Анемометр электронный ЭА-70 модели ЭА-70(1) (Регистрационный № 38822-08);

Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус гигрометра и (или) в паспорт, и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 3 Украины 14307481.001-92 Гигрометр психрометрический типа ВИТ. Технические условия

Частное акционерное общество «СТЕКЛОПРИБОР»

(ЧАО «СТЕКЛОПРИБОР»), Украина

Адрес: 37240, Украина, г. Заводское, Полтавская область, ул. Озерная, 18

Тел.: (+38 044) 581-11-40, 581-11-41

E-mail: sale@steklopribor.com

Общество с ограниченной ответственностью «ПРОМТЕХ»

(ООО «ПРОМТЕХ»)

ИНН: 5018182537

Адрес: 141076, Московская обл., г. Королев, микрорайон Болшево, ул. Маяковского, д. 10А, помещение XI

Тел.: +7 (903) 679-90-23

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
