№2834 от 29.12.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 512564
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2834 от 29.12.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
29 декабря 2023 г.
П Р И К А З
№ 2834
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель Руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р.Лазаренко
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 44 » декабря 2023 Г. № 2834Сведения
об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Микроскопы видеоизмерител ьные |
серий МВ и МВZ |
МВZ-400 (ТТ) (ЧПУ) зав. № 10143/23; MBZ-300 (T) зав. № 10133/23; МВ-250(Т), зав. № 10167/23. |
74241-19 |
ООО «Профноватор», г. Челябинск |
МП 92-2332018 |
МП-А3- 071523 |
08.09. 2023 |
ООО «Профноватор», г. Челябинск |
Общество с ограниченной ответственностью «А3 Инжиниринг» (ООО «А3-И»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2023 г. № 2834
Лист №1 Регистрационный № 74241-19 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроскопы видеоизмерительные серий МВ и MBZ
Назначение средства измеренийМикроскопы видеоизмерительные серий МВ и MBZ (далее - микроскопы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, взаимного расположения элементов различных деталей в прямоугольных и полярных координатах, а также для выполнения калибровки и поверки средств измерений длины. Микроскопы могут применяться в качестве рабочих эталонов 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1М0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018) при измерениях по осям X и Y.
Описание средства измерений
Принцип действия микроскопов серии МВ основан на считывании с измерительных шкал осей X, Y значений перемещения подвижного предметного стола. Принцип действия микроскопов серии MВZ основан на считывании с измерительных шкал осей X, Y значений перемещения подвижного предметного стола и с измерительной шкалы оси Z значений перемещения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера. Измерения проводятся в ручном и автоматическом режимах.
Микроскопы конструктивно состоят из гранитного основания, подвижного предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель, и персонального компьютера.
Микроскопы видеоизмерительные серии МВ предназначены для измерений в направлении одной оси (Х; Y), в плоскости осей (X, Y), и выпускаются в следующих модификациях: МВ-150, МВ-250, МВ-300, МВ-400, МВ-500, МВ-250 ЧПУ, МВ-300 ЧПУ, МВ-400 ЧПУ, МВ-500 ЧПУ, которые отличаются диапазонами измерений по осям X и Y, согласно таблице 2, наличием органов ручного или автоматического управления.
Микроскопы видеоизмерительные серии MВZ предназначены для измерений в направлении одной оси (Х; Y), в плоскости осей (X, Y), в направлении оси Z, и выпускаются в следующих модификациях: MВZ-150, MВZ-250, MВZ-300, MВZ-400, MВZ-500, MВZ-250 ЧПУ, MВZ-300 ЧПУ, MВZ-400 ЧПУ, MВZ-500 ЧПУ, которые отличаются диапазонами измерений по осям X и Y, согласно таблице 3, наличием органов ручного или автоматического управления, оснащены контактным датчиком для измерений в направлении оси Z. Диапазон измерений длины по оси Z ограничен высотой установленной колонны с оптоэлектронным измерительным блоком.
Фокусировка на измеряемом объекте микроскопов модификаций МВ-150, МВ-250, МВ-300, МВ-400, МВ-500, MBZ-150, MBZ-250, MBZ-300, MBZ-400, MBZ-500 осуществляется вручную с помощью колеса микроподачи на вертикальной колонне или с помощью функций программного обеспечения.
Фокусировка на измеряемом объекте микроскопов модификаций МВ-250 ЧПУ, МВ-300 ЧПУ, МВ-400 ЧПУ, МВ-500 ЧПУ, MBZ-250 ЧПУ, MBZ-300 ЧПУ, MBZ-400 ЧПУ, MBZ-500 ЧПУ, осуществляется с помощью пульта управления или с помощью функций программного обеспечения.
По заказу микроскопы любой модификации могут выпускаться с повышенной точностью в исполнении «Т» или «ТТ».
Микроскопы имеют обозначение МВ^)-ХХХ(Т/ТТ) (ЧПУ), где:
МВ^)-ХХХ - модификация с ручным типом управления;
МВ^)-ХХХ ЧПУ - модификация с автоматическим управлением электроприводом;
XXX - верхняя граница диапазона измерений в направлении оси Х;
Т/ТТ - исполнение, имеющее повышенную точность измерений.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на табличку, прикрепленную к вертикальной колонне. Надпись маркировки на табличке выполнена фотохимическим способом.

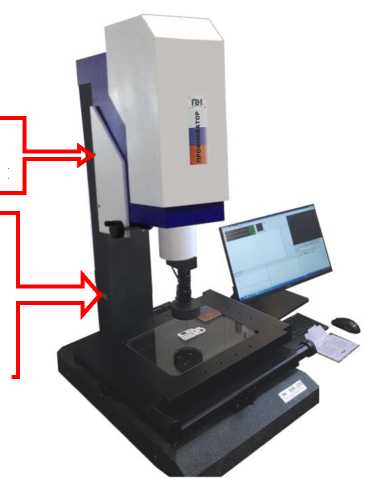

Общий вид и схема пломбировки от несанкционированного доступа микроскопов видеоизмерительных серий МВ и MBZ приведены на рисунке 1.
Место пломбировки
Место нанесения заводского номера и знака утверждения типа
а) микроскоп с ручным типом управления
Рисунок 1 - Общий вид и схема пломбировки микроскопов видеоизмерительных серий МВ и MBZ

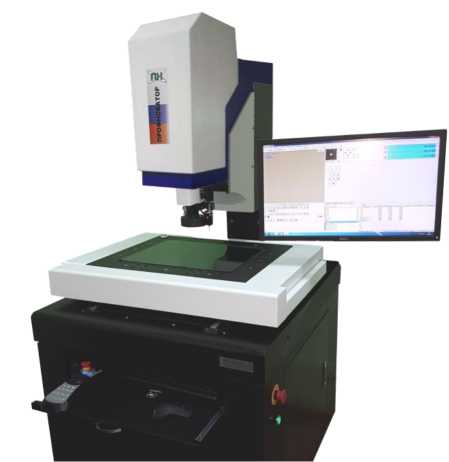

б) микроскоп с автоматическим управлением электроприводом (ЧПУ)
Программное обеспечениеМикроскопы оснащаются программным обеспечением (ПО) ProfVision, представляющим собой программный пакет, устанавливаемый на персональный компьютер.
ПО микроскопов предназначено для отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации.
ПО устанавливается при выпуске из производства и может быть переустановлено в процессе эксплуатации с установочного компакт-диска, входящего в комплект поставки, с применением специального защитного USB-ключа.
Идентификация программного обеспечения осуществляется путем просмотра идентификационных данных ПО на мониторе персонального компьютера при включении микроскопа.
Главной защитой ПО является USB-ключ, не позволяющий использовать неавторизованное ПО.
Уровень защиты ПО и измерительной информации микроскопов от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ProfVision |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.3.1.2 |
|
Цифровой идентификатор ПО |
отсутствует |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики микроскопов видеоизмерительных серии МВ
|
Наименование характеристики |
Значение для модиф |
шкаций | ||||||
|
МВ-150 |
МВ-250 |
МВ-250 ЧПУ |
МВ-300 |
МВ-300 ЧПУ |
МВ-400 МВ-400 ЧПУ |
МВ-500 |
МВ-500 ЧПУ | |
|
Диапазон измерений длины, мм
|
от 0 до 150 от 0 до 100 |
от 0 до 250 от 0 до 150 |
от 0 до 300 от 0 до 200 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 | |||
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм
|
±(3,0+L/200) ±(4,5+L/200) | |||||||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «Т», мкм
|
±(2,0+L/200) ±(2,9+L/200) | |||||||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ТТ», мкм
|
±(1,5+L/100) ±(2,5+L/100) | |||||||
|
Цена единицы наименьшего разряда при измерении длины, мм, не более |
0,0001 | |||||||
|
Диапазон измерений плоского угла, ...° |
от 0 до 360 | |||||||
|
Цена единицы наименьшего разряда при измерении плоского угла, ..." |
1 | |||||||
|
Пределы допускаемой абсолютной погрешности при измерении плоского угла, ." |
± 20 | |||||||
|
где L - измеряемая длина, мм | ||||||||
Таблица 3 - Метрологические характеристики микроскопов видеоизмерительных серии MBZ
|
Наименование характеристики |
Значение для модификаций | ||||||||
|
MBZ-150 |
MBZ-250 |
MBZ-250 ЧПУ |
MBZ-300 |
MBZ-300 ЧПУ |
MBZ-400 |
MBZ-400 ЧПУ |
MBZ-500 |
MBZ-500 ЧПУ | |
|
Диапазон измерений длины, мм
|
от 0 до 150 от 0 до 100 от 0 до 100 |
от 0 до 250 от 0 до 150 от 0 до 200 (от 0 до 400) |
от 0 до 300 от 0 до 200 от 0 до 200 (от 0 до 400) |
от 0 до 400 от 0 до 300 от 0 до 200 (от 0 до 400) |
от 0 до 500 от 0 до 400 от 0 до 200 (от 0 до 400) | ||||
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм
|
±(3,0+L/200) ±(4,5+L/200) ±(3,0+L/100) | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «Т», мкм
|
±(2,0+L/200) ±(2,9+L/200) ±(2,0+L/100) | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ТТ», мкм
|
±(1,5+L/100) ±(2,5+L/100) ±(2,0+L/100) | ||||||||
|
Цена единицы наименьшего разряда при измерении длины, мм, не более |
0,0001 | ||||||||
|
Диапазон измерений плоского угла, ...° |
от 0 до 360 | ||||||||
|
Цена единицы наименьшего разряда при измерении плоского угла, ." |
1 | ||||||||
|
Наименование характеристики |
Значение для модификаций | ||||||
|
МВZ-150 |
МВZ-250 |
МВZ-250 ЧПУ |
МВZ-300 |
МВZ-300 ЧПУ МВZ-400 МВZ-400 ЧПУ |
МВZ-500 |
МВZ-500 ЧПУ | |
|
Пределы допускаемой абсолютной погрешности при измерении плоского угла, ..." |
± 20 | ||||||
|
где L - измеряемая длина, мм * Диапазон измерений длины по оси Z зависит от высоты колонны с оптоэлектронным измерительным блоком. | |||||||
|
Таблица 4 - Основные технические характеристики микроскопов видеоизмерительных серии MB | |||||||||
|
Наименование характеристики |
Значение для модификаций | ||||||||
|
МВ-150 |
МВ-250 |
МВ-250 ЧПУ |
МВ-300 |
МВ-300 ЧПУ |
МВ-400 |
МВ-400 ЧПУ |
МВ-500 |
МВ-500 ЧПУ | |
|
Параметры электрического питания: | |||||||||
|
- напряжение переменного тока, В |
220±22 | ||||||||
|
- частота переменного тока, Гц |
50±1 | ||||||||
|
Потребляемая мощность, В^А, не более |
1400 | ||||||||
|
Габаритные размеры, мм, не более | |||||||||
|
- длина |
350 |
600 |
610 |
620 |
800 | ||||
|
- ширина |
560 |
720 |
730 |
850 |
1020 | ||||
|
- высота |
760 |
900 |
900 |
900 |
900 | ||||
|
Масса, без дополнительного оборудования, кг, не более |
35 |
180 |
200 |
310 |
500 | ||||
|
Условия эксплуатации: | |||||||||
|
- температура окружающей среды, °С |
от +15 до +25 | ||||||||
|
- относительная влажность, % |
от 20 до 80 | ||||||||
|
Средний срок службы, лет, не менее |
11 | ||||||||
|
Средняя наработка на отказ, ч |
10000 | ||||||||
Таблица 5 - Основные технические характеристики микроскопов видеоизмерительных серии MBZ
|
Наименование характеристики |
Значение для модификаций | ||||||||
|
MBZ-150 |
MBZ-250 |
MBZ-250 ЧПУ |
MBZ-300 |
MBZ-300 ЧПУ |
MBZ-400 |
MBZ-400 ЧПУ |
MBZ-500 |
MBZ-500 ЧПУ | |
|
Параметры электрического питания: | |||||||||
|
- напряжение переменного тока, В |
220±22 | ||||||||
|
- частота переменного тока, Гц |
50±1 | ||||||||
|
Потребляемая мощность, В^А, не более |
1400 | ||||||||
|
Габаритные размеры, мм, не более | |||||||||
|
- длина |
350 |
600 |
610 |
620 |
800 | ||||
|
- ширина |
560 |
720 |
730 |
850 |
1020 | ||||
|
- высота* |
760 |
900 (1280) |
900 (1280) |
900 (1320) |
900 (1320) | ||||
|
Масса, без дополнительного | |||||||||
|
оборудования, кг, не более |
35 |
180 |
200 |
310 |
500 | ||||
|
Условия эксплуатации: | |||||||||
|
- температура окружающей среды, °С |
от +15 до +25 | ||||||||
|
- относительная влажность, % |
от 20 до 80 | ||||||||
|
Средний срок службы, лет, не менее |
11 | ||||||||
|
Средняя наработка на отказ, ч |
10000 | ||||||||
* Высота зависит от высоты колонны с оптоэлектронным измерительным блоком.
Знак утверждения типананосится на корпус микроскопа способом наклейки, а также типографским способом на титульные листы паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование комплектующих |
Обозначение |
Количество |
|
Микроскоп видеоизмерительный серии МВ (MBZ) |
МВ-ХХХ(Т/ТТ) (ЧПУ) MBZ-ХХХ(Т/ТТ) (ЧПУ) |
1 шт. |
|
Паспорт |
ПНMBMBZ.001-2018 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПНMBMBZ.001-2018 РЭ |
1 экз. |
|
Руководство оператора |
ПНMBMBZ.001-2018 РО |
1 экз. |
|
Программное обеспечение ProfVision, компакт-диск |
- |
1 шт. |
приведены в разделе 7 «Измерения» Руководства по эксплуатации ПНMBMBZ.001-2018 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1П0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 октября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
ТУ 26.70.22-002-21563670-2018 «Микроскопы видеоизмерительные серий МВ и MBZ. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Профноватор» (ООО «Профноватор») ИНН 7449119036
Адрес: 454119, Челябинская обл., г. Челябинск, ул. Машиностроителей, д. 2, оф. 108 Тел./факс: (351) 220-77-36, 217-30-77
Web-сайт: www.profnovator.com
E-mail: info@profnovator.com
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
ИНН 6662003205
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: (343) 350-26-18, факс: (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
в части вносимых изменений
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, с.1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46
E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.
