ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры портативные MDM300

Гигрометры портативные MDM300 (далее по тексту - гигрометры) предназначены для измерений температуры точки росы в газовых средах.

температуры точки росы. Сенсор влажности размещенных на керамической подложке: двух активным сорбирующим слоем. Тем самым миниатюрный конденсатор. Молекулы воды из сквозь проводящий слой в сорбирующий. Молекулы воды обладают высоким дипольным моментом, поэтому их присутствие в сорбирующем слое изменяет диэлектрическую проницаемость среды между проводящими слоями (обкладками конденсатора), тем самым изменяя ёмкость конденсатора.

Гигрометры выпускаются в двух модификациях: MDM300 - базовая модификация гигрометров; MDM300 I.S. - модификация для применения во взрывоопасных средах (вид взрывозащиты - искробезопасные цепи).

Гигрометры модификации MDM300 I.S. имеют сертификат соответствия требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а также сертификаты ATEX и IECEx.

Гигрометры выпускаются в исполнениях H, H1, M и L, отличающихся диапазоном измерений температуры точки росы.

В зависимости от условий и способов применения гигрометры могут комплектоваться дополнительными принадлежностями или входить в комплект поставки систем для определения влажности.

Общий вид гигрометров портативных MDM300 модификаций MDM300 (а) и MDM300 I.S. (б) с указанием мест нанесения знака поверки, заводского номера и знака утверждения типа представлен на рисунке 1.

Пломбировка гигрометров от несанкционированного доступа не предусмотрена.

Место нанесения знака

Место нанесения

утверждения типа

знака поверки

а)

б)

Места нанесения

заводского номера

а)

б)

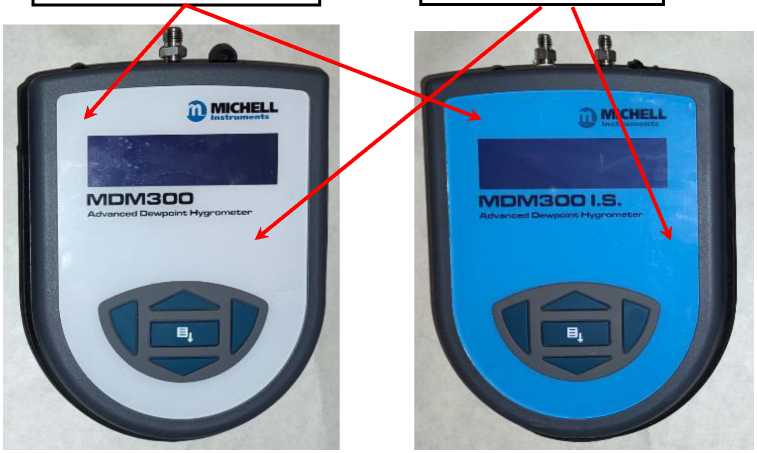

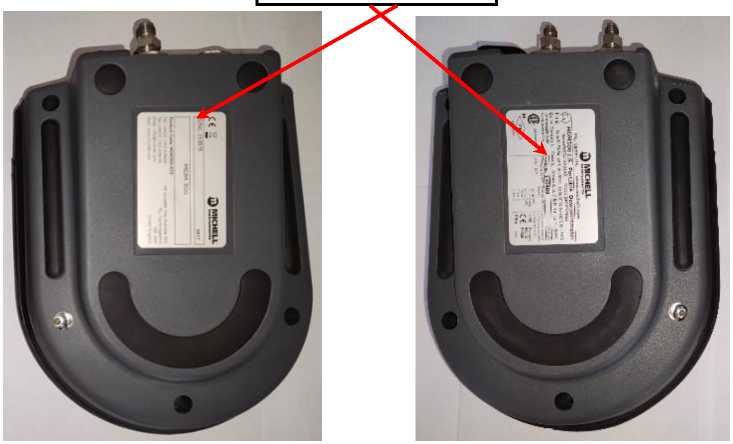

Рисунок 1 - Внешний вид гигрометров портативных MDM300 модификаций MDM300 (а) и MDM300 I.S. (б) с указанием мест нанесения знака поверки, заводского номера и знака утверждения типа

Программное обеспечение (далее - ПО) гигрометров - встроенное, предназначено для обеспечения работы гигрометров в соответствии с их техническими и метрологическими характеристиками. Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО. Встроенное ПО по уровню защиты ПО средства измерения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», согласно Р 50.2.077-2014, и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимой части ПО СИ и измеренных данных.

Встроенная версия ПО выводится на дисплее в разделе меню INFO. Идентификационные данные встроенного ПО гигрометров приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на корпус гигрометра методом аппликации и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе «Гигрометры портативные MDM300. Руководство по эксплуатации», раздел 1.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415;

Техническая документация Фирмы «Michell Instruments Ltd», Великобритания.

Фирма Michell Instruments Ltd., Великобритания

Адрес: 48 Lancaster Way Business Park, Ely, CB6 3NW Тел.: + 44 1353 658000

Факс: + 44 1353 658199

Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») ИНН 5044000102

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Е-mail: office@vniiftri-irk.ru

Web-сайт: www.vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1442

коммутации.

В качестве дополнительного модуля к каждому моноблоку с индексами «ОС», «СС», «СР» может быть подключено средство измерения утверждённого типа «Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П» (номер в федеральном информационном фонде 71508-18). Комплексы обеспечивают передачу значений времени национальной шкалы координированного времени UTC (SU) дополнительному модулю. Дополнительный модуль передает свои данные фотофиксации на Комплексы.

Общий вид составных частей Комплексов, места нанесения маркировки, знака утверждения типа, заводского номера и пломб представлены на рисунке 1.

индексами «СП», «СС», «СР»

коммутации для моноблока с индексом «СР»

Место нанесения маркировки, знака утверждения типа и заводского номера

Место установки пломбы

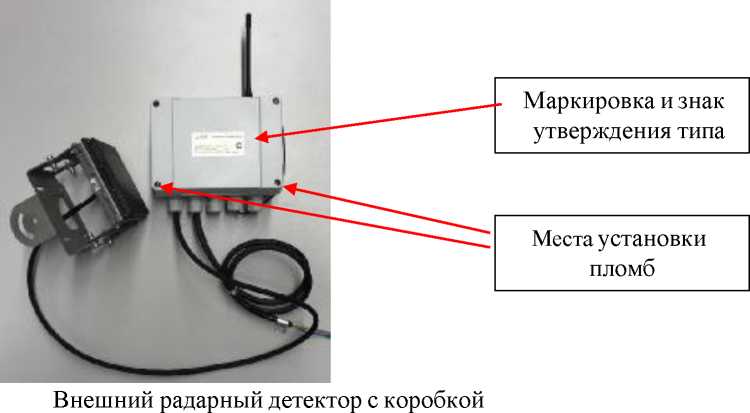

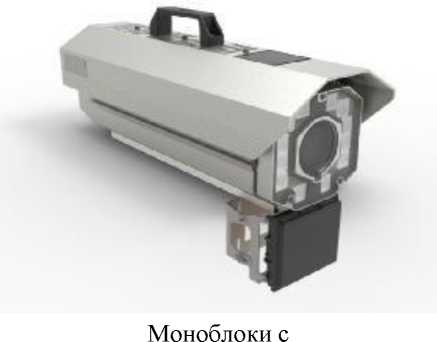

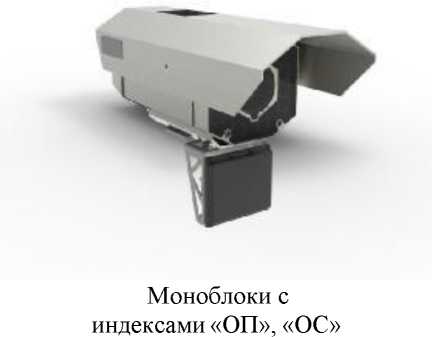

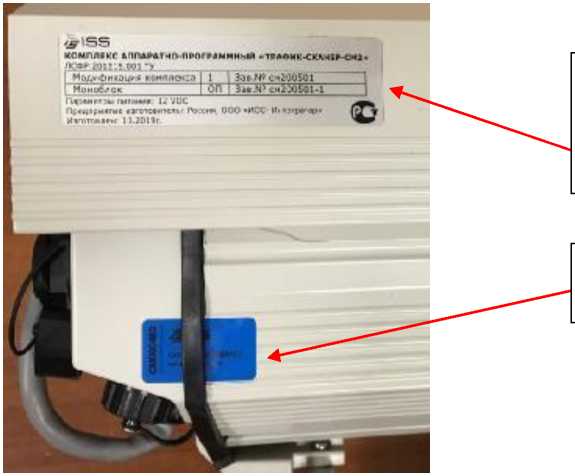

Рисунок 1 - Общий вид составных частей Комплексов, места нанесения маркировки, знака утверждения типа, заводского номера и пломб

Заводской номер наносится на корпус блока детектора Комплексов с помощью этикетки, выполненную типографским способом. Формат обозначения заводского номера буквенно-цифровой.

Нанесение знака поверки на корпус составных частей Комплексов не предусмотрено.

Программным обеспечением Комплексов является программа «TrafficScanerSM». ПО «TrafficScanerSM» содержит метрологически значимую часть dvcsmtrlg.dll. Уровень защиты ПО «высокий» в соответствии с Р 50.2.77-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 -

значимой части ПО

данные

Таблица 2 -

и технические

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус блока детектора Комплексов с помощью этикетки, выполненной типографским способом.

Таблица 4 - Комплект поставки Комплексов

приведены в разделе 2 «Использование по назначению» документа ЛСФР.201219.001 РЭ «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-СМ2». Руководство по эксплуатации».

ЛСФР.201219.001 ТУ «Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-СМ2». Технические условия».

Общество с ограниченной ответственностью «ИСС-Интегратор» (ООО «ИСС-Интегратор») ИНН 7743760773

Юридический адрес: 117452, г. Москва, Черноморский б-р, д. № 17, к. 1, эт. 4, помещ. I, ком. 15

Адрес: 107023, г. Москва, ул. Суворовская, д. 19

Тел./факс: 8 (495) 645-21-21, 8 (800) 555-61-21

E-mail: integrator@iss.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ВНИИФТРИ

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Тел./факс: 8 (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1442

Регистрационный № 17124-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители температуры портативные ИТП

Измерители температуры портативные ИТП (далее по тексту - приборы) предназначены для измерений температуры в различных отраслях промышленности.

Принцип действия приборов основан на измерении температуры методами аналогоцифрового преобразования.

Приборы состоят из измерительного блока и первичного преобразователя температуры (датчика), который преобразует измеряемую температуру в электрический сигнал, пригодный для последующей обработки.

В качестве первичных преобразователей температуры применяются термопреобразователи сопротивления (далее по тексту - ТС) с номинальными статическими характеристиками (далее по тексту - НСХ) по ГОСТ 6651-2009 и термопары (далее по тексту -ТП) с НСХ по ГОСТ Р 8.585-2001.

Приборы выполнены в металлическом корпусе. На верхней панели корпуса расположены жидкокристаллический индикатор (далее по тексту - ЖКИ) и переключатель рода работ. На нижней панели корпуса под съемной крышкой расположена ниша для элемента питания (типа «Крона» или «Корунд») с номинальным напряжением 9 В. В верхней части торца корпуса расположены элементы подключения датчиков температуры (разъемы и контакты).

Приборы изготавливаются нескольких модификаций, отличающихся количеством каналов измерения, типом используемых датчиков и их НСХ.

Приборы обеспечивают компенсацию температуры холодных спаев ТП.

Общий вид измерителей температуры портативных ИТП представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

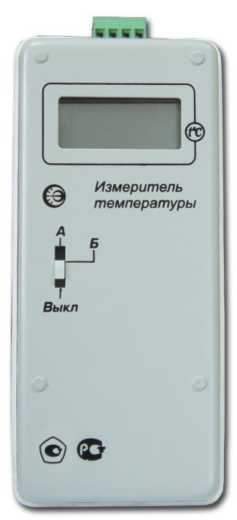

Рисунок 1 - Общий вид измерителей температуры портативных ИТП

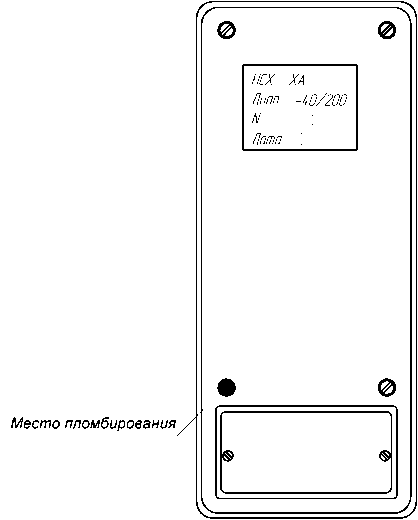

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение отсутствует.

Таблица 1 - Диапазон измерений температуры и пределы допускаемой основной приведенной (к диапазону измерений) погрешности

Примечание - По заявке потребителя, согласованной с заводом-изготовителем, допускается изготовление приборов с другими значениями диапазона измерений и НСХ, при этом метрологические характеристики сохраняются, пределы допускаемой основной приведенной (к диапазону измерений) погрешности не превышают указанных.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится на титульный лист формуляра типографским способом и на лицевую панель прибора методом офсетной печати.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в разделе 2 «Основные сведения» формуляра.

Государственная поверочная схема для средств измерений

Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 50-97 ДДШ 2.821.060 ТУ «Измерители температуры портативные ИТП. Технические условия».

Акционерное общество   «Научно-производственное   предприятие «Эталон»

(АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, д. 175 Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru/ E-mail: fgup@omsketalon.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru/

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1442

Регистрационный № 58191-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Эхолоты цифровые SOUTH SDE-28S

Эхолоты цифровые SOUTH SDE-28S (далее - эхолоты) предназначены для измерений глубины акваторий и регистрации полученных данных на жидкокристаллическом дисплее.

Эхолот представляет собой промышленный прибор с цифровым выходом, включающий в себя блок приёмо-передающего устройства с функциями акустического зондирования и блок управления с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства. Блок приёмо-передающего устройства состоит из пьезоэлектрического преобразователя и соединительного кабеля, заканчивающегося разъемом. Пьезокерамика преобразователя установлена в герметичном корпусе, выполненном из формованной резины или нержавеющей стали и имеет уретановое покрытие, через которое излучаются и принимаются ультразвуковые сигналы. Эхолот работает под управлением встроенной операционной системы WinXP, полностью совместимой с операционной системой Windows, что позволяет подключить выход прибора к стандартному ноутбуку. Эхолот может также подключаться к приемнику GPS для определения координат зоны измерения, кроме того, может использоваться для построения карт при гидрографической съемке дна.

Эхолот объединяет функции измерения, графической навигации данных позиционирования и получения данных о глубине акваторий.

Принцип определения глубины основан на измерении временного интервала между моментом излучения преобразователем зондирующего акустического импульса в направлении поверхности дна и моментом приема отраженного от дна эхосигнала.

Глубина H1, м, под рабочей поверхностью приемо-передающего устройства определяется эхолотом в соответствии с формулой 1:

H1 = V-t / 2, м,

где V - средняя по глубине скорость звука, м/с;

t - измеряемое эхолотом время прохождения сигнала от рабочей поверхности преобразователя до дна и обратно, с.

Глубина от поверхности воды Н, м, определяется эхолотом с учетом вводимой оператором заглубления рабочей поверхности приемо-передающего устройства (h) по формуле 2:

H = H1 + h, м.

Для вычисления текущего значения скорости звука используется опускаемый в воду замерный зонд. После вычисления расчетной величины она вводится в блок управления.

В случае использования для расчета скорости звука данных о температуре и солености воды, они вводятся непосредственно в блок управления для вычисления скорости звука по специальной программе.

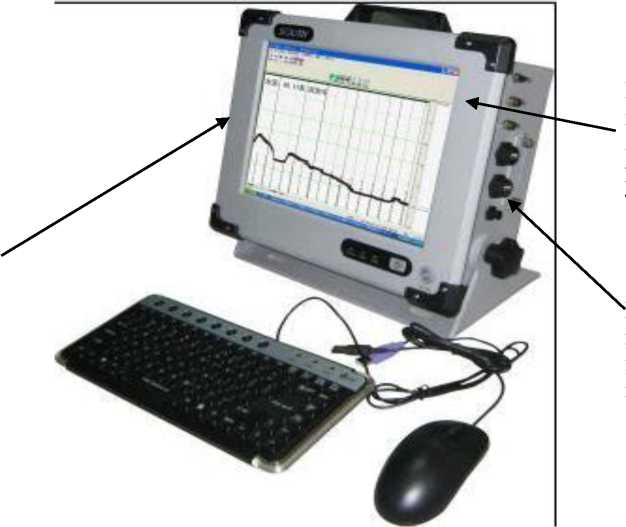

Общий вид составных частей эхолота представлен на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и серийного номера приведены на рисунке 1.

Место нанесения серийного номера

Место нанесения знака утверждения типа

Место пломбирования от несанкционирован ного доступа

Рисунок 1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и серийного номера

Серийный номер наносится на табличку, расположенную сбоку корпуса блока управления, способом лазерной гравировки. Формат нанесения серийного номера - буквенноцифровой. Нанесение знака поверки на средство измерений не предусмотрено.

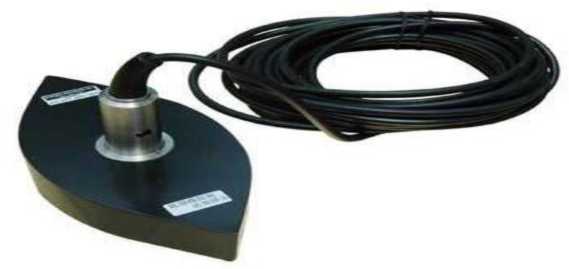

Рисунок 2 - Блок приёмо-передающего устройства

Встроенное программное обеспечение (ПО) эхолота представлено программами EchoSounder SDE-28S и Power Nav, обеспечивающими измерение, запись, воспроизведение и хранение полученной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.

Ограничение доступа к метрологически значимой части ПО обеспечивается установкой аппаратного ключа защиты, исключающим возможность несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных и непреднамеренных изменений, которые могут привести к искажениям результатов измерений. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на табличку, расположенную на корпусе блока управления, способом лазерной гравировки, на титульный лист паспорта SDE-28S ПС типографским способом в левом верхнем углу.

Таблица 4 - Комплектность

приведены в части 1 «Вступление» документа SDE-28S РЭ «Эхолот цифровой SOUTH SDE-28S. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Техническая документация фирмы South Surveying & Mapping Instrument Co.

Фирма South Surveying & Mapping Instrument Co., Ltd, КНР.

Адрес: 2/F, Surveying Building (He Tian Building), NO.26, Ke Yun Road, Guangzhou 510665, China.

Тел: +86-20-23380888, +86-20-85524990.

Факс: +86-20-85524889, +86-20-85529089.

E-mail: southruoffice@gmail.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Юридический адрес:141570, Московская обл., Солнечногорский р-н, гп. Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево. тел./факс: +7 (495) 744-81-12

Е-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1442

Регистрационный № 58199-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи Вт 551О

Преобразователи Вт 551О (далее - преобразователи) предназначены для измерения сигналов от датчиков тензометрического типа и преобразования их в аналоговый сигнал - напряжение постоянного тока.

Преобразователь состоит из блока питания, формирователя калибровочных импульсов и измерительного канала.

Блоки расположены на 2-х платах, которые жёстко закреплены внутри герметичного корпуса. На внешней стороне корпуса имеются разъёмы: Х1 (ВХОД) - для подключения датчика, Х2 (ВЫХОД) - для подключения регистратора, Х3 КРОСС - для кроссировки.

Принцип действия преобразователя основан на усилении и преобразовании сигнала поступающего с тензодатчика. Сигнал с тензодатчика, пропорциональный измеряемому параметру, поступает в измерительный канал. Измерительный канал усиливает сигнал и передаёт его на регистратор.

Преобразователи в зависимости от частотного диапазона фильтра и вида приемки изготавливаются в 6 модификациях в соответствии с таблицей 1.

Таблица 1

Общий вид преобразователя представлен на рисунке 1. Индекс и вариант исполнения выполняется методом гравирования на корпусе в виде буквенно-цифрового обозначения, заводской номер выполняется методом гравирования на корпусе в виде цифрового обозначения (рисунок 1).

От несанкционированного доступа преобразователь опломбирован способом 1 по ОСТ 92-8918-77. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Нанесение знака поверки на преобразователь не предусмотрено.

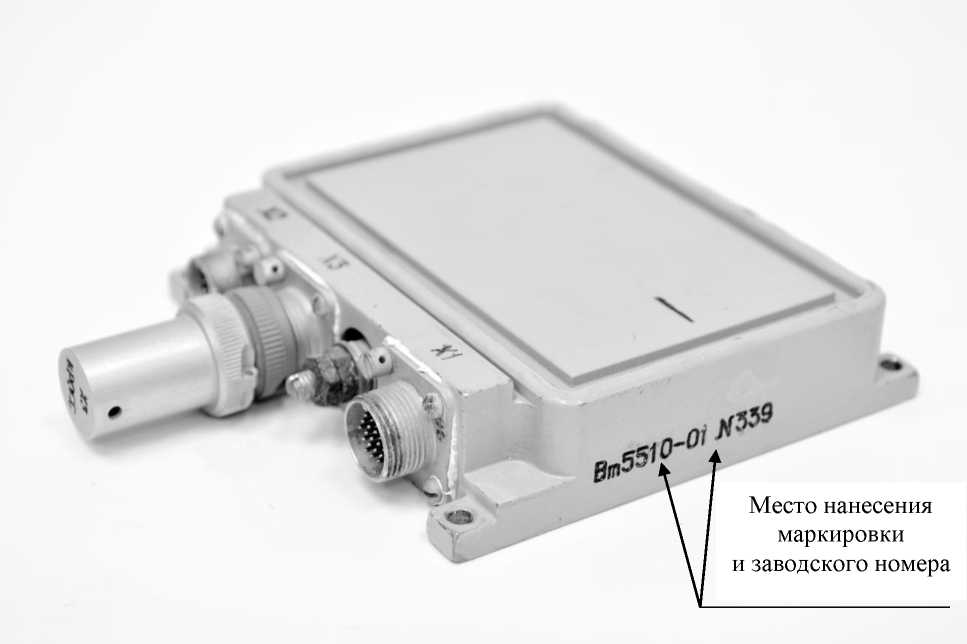

Рисунок 1 - Общий вид преобразователя Вт 551О с указанием мест нанесения заводского номера и маркировки

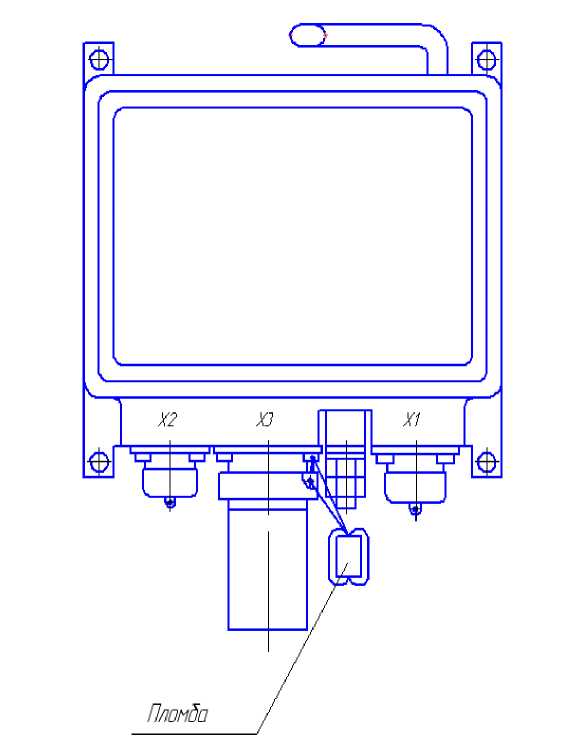

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Метрологические и технические характеристики преобразователей приведены в таблице 2.

Таблица 2

таблицы 2

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 3

приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации Bm3.211.021 РЭ.

Вт 3.211.021 ТУ Преобразователи Вт 5510. Технические условия.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1442

Регистрационный № 58242-14

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Штоковые датчики линейных перемещений ПЛЦ 002

Штоковые датчики линейных перемещений ПЛЦ ОО2 (далее - датчики) предназначены для измерения линейных перемещений и преобразования их в электрический сигнал (сопротивление).

Датчик ПЛЦ 002 потенциометрического типа с аналоговым выходным сигналом (сопротивление). В зависимости от величины усилия перемещения штока и габаритных размеров датчик имеет два варианта исполнения ПЛЦ 002, ПЛЦ 002-О1.

Датчик состоит из:

• - алюминиевого корпуса;

• - чувствительного элемента (потенциометра);

• - штока;

• - кабельной перемычки.

Основными элементами конструкции датчика являются потенциометр и токосъемник, который связан со штоком.

На изделии датчик крепится за продольные пазы корпуса. Перемещение штока приводит к изменению выходного сопротивления. Выходной сигнал датчика (сопротивление) изменяется при перемещении штока из начального положения на величину диапазона измерений (номинальное положение) от минимального значения до максимального.

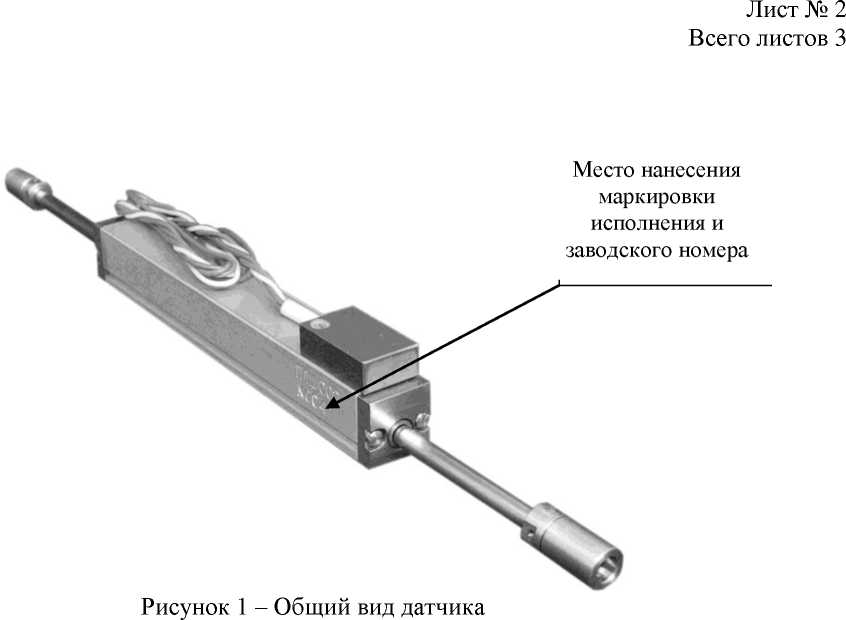

Общий вид датчика представлен на рисунке 1.

Маркировка исполнения выполняется методом гравирования на корпусе в виде буквенноцифрового обозначения, заводской номер выполняется методом гравирования на корпусе в виде цифрового обозначения.

Нанесение знака поверки на датчики не предусмотрено.

Метрологические и технические характеристики представлены в таблице 1.

Таблица 1

Лист № 3

Всего листов 3

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 2

приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.402161.011 РЭ.

Штоковый датчик линейных перемещений ПЛЦ 002.

СДАИ.402161.011 ТУ.

Акционерное общество «Научно-исследовательский институт (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт измерений» (Центр испытаний средств измерений ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.
