МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 марта 2021 г.

300_______

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.

  • 2. Внести изменения в сведения об утвержденном типе средства измерений и описание утвержденного типа средства измерений в части изменения сведений об изготовителе утвержденного типа средства измерений, согласно приложению к настоящему приказу.

  • 3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения

в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли                              августа 2020 г.

Мо         1Л пястст<тттткм ПГТИТГ 1ЯПМ хранится в системе электронного документооборота

ДО и настоящим прик L3Ob^epanbHoro агентства по техническому реп<лированию и

собой.

  • 4. Контроль за испол] [ениекцтстпяше№ШШ1Шй1й£ШВАШЫа

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

■^С.С.Голубев

Заместитель Руководителя




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» марта 2021 г. № 300

Лист № 1 Регистрационный № 46628-11 Всего листов 22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы универсальные Н4-17

Назначение средства измерений

Калибраторы универсальные Н4-17 (далее калибратор) предназначены для воспроизведения напряжения и силы постоянного и переменного токов, а также сопротивления постоянному току.

Описание средства измерений

Принцип действия калибратора основан на преобразовании напряжения источника опорного напряжения в многоразрядную сетку напряжений (или токов) при помощи усилителей с регулируемым коэффициентом передачи.

Калибратор состоит из двух блоков:

- базовый блок - калибратор универсальный Н4-17, пределы воспроизводимых напряжений и токов которого ограничены значениями 200 В и 2 А соответственно;

- блок усиления - Н4-17БУ, расширяющий пределы воспроизводимых напряжений и токов до 1000 В и 20 А соответственно.

В основу построения базового прибора Н4-17 положен принцип функционального и конструктивного разделения прибора на функциональную (исполнительную) и управляющую секции (ИСП и УСП соответственно). Конструктивное разделение обусловлено необходимостью реализации «плавающих» (изолированных от корпуса) входных и выходных клемм прибора, что обеспечивает его работу с приборами и устройствами, один из входов (выходов) которых, независимо от полярности, гальванически связан с корпусом изделия. Функциональное разделение носит подчиненную роль и имеет целью сохранение степени конструктивной развязки между ИСП и УСП, т.к. последняя управляется (через интерфейс) от устройств с заземленными сигналами, не нарушая изолированности входных-выходных клемм ИСП.

В состав УСП базового прибора Н4-17 входит индикаторно-коммутационный блок, который кроме элементов индикации включает в свой состав центральный микропроцессор, управляющий ИСП и интерфейсом.

Блок усиления (Н4-17БУ) является как бы продолжением ИСП базового прибора. В этом блоке отсутствует управляющая секция, и управление им осуществляется через УСП прибора Н4-17.

Базовый блок представляет собой многозначную меру напряжения (или тока), которые формируются из напряжения однозначной меры - источника опорного напряжения (ИОН).

Напряжение ИОН поступает на цифро-аналоговый преобразователь, где преобразуется в многоразрядную сетку напряжений при помощи усилителя с регулируемым коэффициентом передачи и через буферный усилитель, обеспечивающий требуемые нагрузочные характеристики калибратора поступает на выходные клеммы.

Блок усиления (Н4-17БУ) обеспечивает масштабное усиление в 5 раз выходного напряжения базового блока (от 20 В до 200 В и от 20 В до 140 В в режимах усиления постоянного и переменного напряжения соответственно), формируя предел 1000 В.

С выхода базового блока напряжение подается на вход четырех усилителей, особым образом соединенных, с динамическим диапазоном выходного напряжения каждого из них до 200 В (амплитудного значения).

Блок усиления Н4-17БУ реализует и функцию преобразователя напряжение-ток с коэффициентом преобразования (крутизной) 1 В/A. При этом диапазону входных напряжений от 0 до 21 В соответствует выходной ток от 0 до 21 А.

Общий вид калибратора универсального Н4-17 представлен на рисунке 1.

Схема пломбировки калибратора универсального Н4-17 от несанкционированного доступа, обозначение мест нанесения знаков поверки представлены на рисунке 2.

Приказ Росстандарта №300 от 12.03.2021, https://oei-analitika.ru

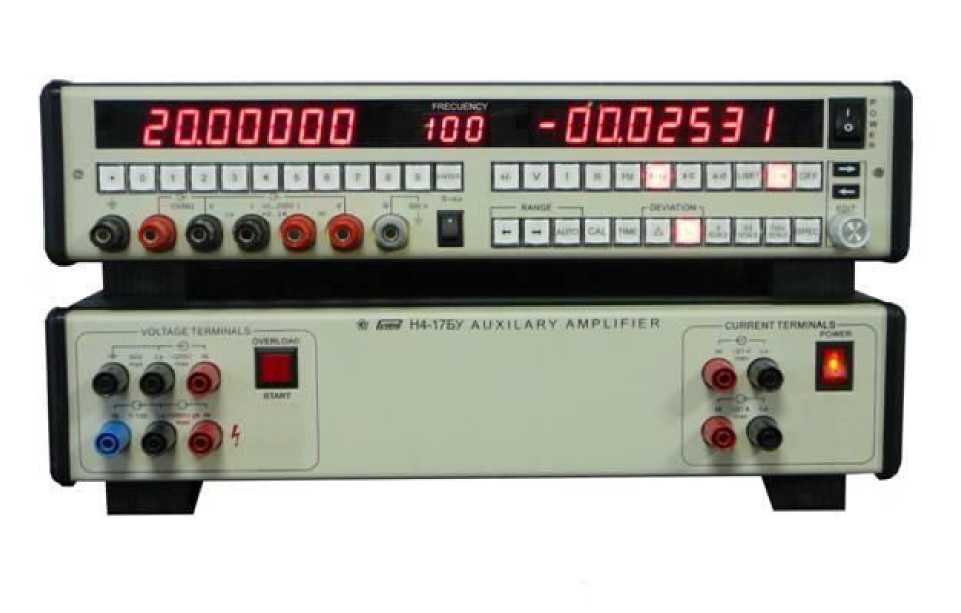

Рисунок 1 - Общий вид калибратора универсального Н4-17

Места нанесения                                  Места нанесения

знаков поверки                                    клейм изготовителя

Приказ Росстандарта №300 от 12.03.2021, https://oei-analitika.ru

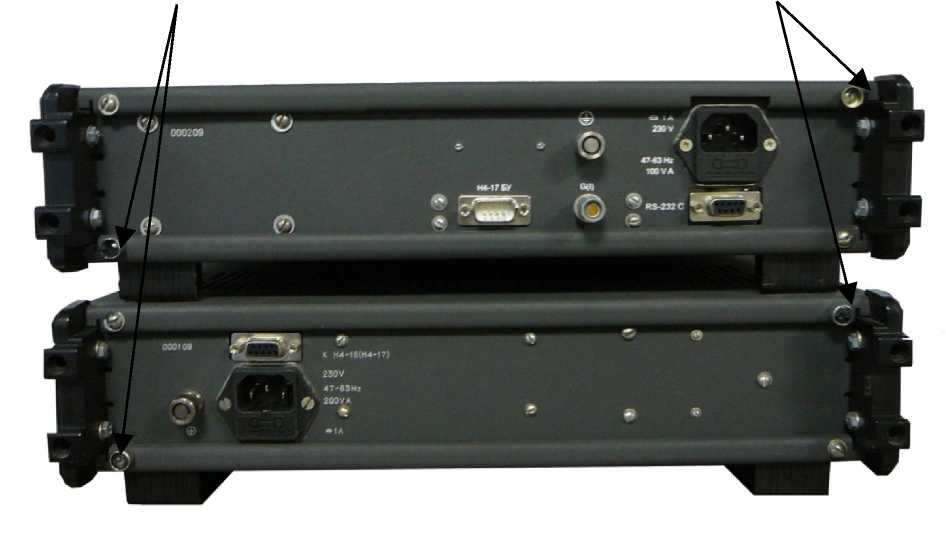

Рисунок 2 - Схема пломбировки калибратора универсального Н4-17 от несанкционированного доступа, обозначение мест нанесения знаков поверки

Программное обеспечение

Программное обеспечение (ПО) калибратора универсального Н4-17 записывается в память программ управляющего микроконтроллера на этапе производства и в процессе эксплуатации калибратора изменению не подлежит. Номер версии и значение цифрового идентификатора ПО контролируются при первичной поверке калибратора.

ПО осуществляет установку внутренней конфигурации составных частей калибратора, обеспечивая при этом соответствие его характеристик параметрам, заданным оператором.

Установка внутренней конфигурации калибратора, производится с учетом констант (весовых коэффициентов), которые определяются при проведении его калибровки и записываются в память управляющей части. Изменение значений констант приводит к изменению значения калибровочного идентификатора, которое указывается в свидетельстве о поверке и может быть выведено на индикаторе частоты лицевой панели калибратора для контроля.

Имеющийся в составе калибратора интерфейс позволяет управлять калибратором с помощью ПЭВМ, что делает возможным его использование в составе различных автоматизированных систем, однако изменить через интерфейс константы или модифицировать программное обеспечение невозможно.

Программные функции, структуры данных и интерфейсы полностью описаны в эксплуатационной документации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Н4-17±ех

Номер версии (идентификационный номер) ПО

1.3

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора программного обеспечения

8ми битовая контрольная сумма

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристик

Значение

Предел допускаемой основной абсолютной погрешности в течение 90 дней, (Тса1) 1) ±1 °С, на

пределах воспроизведения напряжения постоянного тока, (±Uh), ±(% от U + % от Uh)

0,2 В 2)

0,001+0,0005

2 В 2)

0,001+0,00015

20 В

0,0008+0,00008

200 В

0,0015+0,00015

1000 В 3)

0,002+0,0002

Предел допускаемой основной абсолютной погрешности в течение 1 года, (Тса1) 1) ±1 °С, на пре-

делах воспроизводимого напряжения постоянного тока, (±Uh), ±(% от U + % от Un)

0,2 В 2)

0,002 + 0,0005

2 В 2)

0,002 + 0,0002

20 В

0,002 + 0,0001

200 В

0,0025 + 0,00025

1000 В 3)

0,0035 + 0,00035

Выходное сопротивление, на пределах воспроизведения напряжения постоянного тока, (±Uh), Ом, не более

0,2 В

20 ±0,2

2 В

0,0003

20 В

0,0005

200 В

0,01

1000 В 3)

1

Максимальный ток нагрузки (IL) на пределах воспроизведения напряжения постоянного тока, (±Uh), мА

0,2 В

-

2 В

22

20 В

22

200 В

22

1000 В 3)

22

Продолжение таблицы 2

Наименование характеристик

Значение

Температурный коэффициент на пределах воспроизведения напряжения постоянного тока, (±Un), % / °C, не более

0,2 В

±0,00025

2 В

±0,00022

20 В

±0,00021

200 В

±0,0003

1000 В 3)

±0,0004

Шумы и пульсации на выходе в полосе частот от 10 Гц до 10 кГц на пределах воспроизведения напряжения постоянного тока, (±Un), мВ, не более

0,2 В

0,01

2 В

0,03

20 В

0,1

200 В

2

1000 В 3)

20

Время установления выходного параметра, с нормируемой погрешностью в режиме воспроизведения напряжения постоянного тока, мс

до 40

Увеличение времени установления выходного параметра, с нормируемой погрешностью при переключении пределов в режиме воспроизведения напряжения постоянного тока, с

0,2

Дополнительная погрешность от изменения температуры окружающего воздуха на каждые

Не превышает пределов основной

10 °С в режиме воспроизведения напряжения

погрешности

постоянного тока

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения

переменного тока на пределе 0,2 В, в диапазоне от (0,05 мВ) 5) до 210 мВ, за 1 год, при (Тса1) 1) ±5 °С в диапазонах частот,

±(% от U + % от Uh)

от 0,1 Гц до 20 кГц

0,007 + 0,002

от 20 кГц до 50 кГц

0,02 + 0,002

от 50 кГц до 100 кГц

0,04 + 0,004

от 100 кГц до 300 кГц

0,1 + 0,01

от 300 кГц до 1000 кГц

0,25 + 0,025

Продолжение таблицы 2

Наименование характеристик

Значение

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока на пределе 2 В, в диапазоне от 1 мВ до 2,1 В, за 1 год, при (Тса1) 1) ±5 °С в диапазонах частот, ±(% от U + % от Uh) от 0,1 Гц до 20 кГц

0,005 + 0,0005

от 20 кГц до 50 кГц

0,008 + 0,0008

от 50 кГц до 100 кГц

0,01 + 0,001

от 100 кГц до 300 кГц

0,04 + 0,004

от 300 кГц до 500 кГц

0,1 + 0,01

от 500 кГц до 1000 кГц

0,25 + 0,025

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока на пределе 20 В, в диапазоне от 10 мВ до 21 В, за 1 год, при (Тса1) 1) ±5 °С в диапазонах частот, ±(% от U + % от Un) от 0,1 Гц до 20 кГц

0,004 + 0,0004

от 20 кГц до 50 кГц

0,008 + 0,0008

от 50 кГц до 100 кГц

0,01 + 0,001

от 100 кГц до 300 кГц

0,04 + 0,004

от 300 кГц до 500 кГц

0,1 + 0,01

от 500 кГц до 1000 кГц

0,25 + 0,025

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока на пределе 200 В, в диапазоне от 0,1 В до 202 В, за 1 год, при (Тса1) 1) ±5 °С в диапазонах частот,

±(% от U + % от Un)

от 0,1 Гц до 20 кГц

0,005 + 0,0005

от 20 кГц до 50 кГц

0,015 + 0,0015

от 50 кГц до 100 кГц

0,025 + 0,0025

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока на пределе (1000 В) 3), в диапазоне от 100 В до 710 В, за 1 год, при (Тса1) 1) ±5 °С в диапазонах частот, ±(% от U + % от Un)

от 0,1 Гц до 1 кГц

0,008 + 0,0008

от 1 кГц до 10 кГц

0,008 + 0,0008

от 10 кГц до 20 кГц

0,015 + 0,001

от 20 кГц до 30 кГц

0,03 + 0,003

Продолжение таблицы 2

Наименование характеристик

Значение

Емкость нагрузки на пределе воспроизведения

напряжения переменного тока 0,2 В в диапазоне от (0,05 мВ) 5) до 210 мВ, в диапазоне ча-

стот, пФ, не более

от 0,1 Гц до 20 кГц от 20 кГц до 50 кГц

от 50 кГц до 100 кГц от 100 кГц до 300 кГц от 300 кГц до 1000 кГц

Выходное сопротивление 20 Ом

Емкость нагрузки на пределе воспроизведения напряжения переменного тока 2 В в диапазоне от 1 мВ до 2,1 В, в диапазоне частот, пФ, не более

от 0,1 Гц до 20 кГц

1000

от 20 кГц до 50 кГц

1000

от 50 кГц до 100 кГц

1000

от 100 кГц до 300 кГц

300

от 300 кГц до 500 кГц

300

от 500 кГц до 1000 кГц

300

Емкость нагрузки на пределе воспроизведения напряжения переменного тока 20 В в диапазоне от 10 мВ до 21 В, в диапазоне частот, пФ, не более

от 0,1 Гц до 20 кГц

1000

от 20 кГц до 50 кГц

1000

от 50 кГц до 100 кГц

1000

от 100 кГц до 300 кГц

300

от 300 кГц до 500 кГц

300

от 500 кГц до 1000 кГц

300

Емкость нагрузки на пределе воспроизведения напряжения переменного тока 200 В в диапазоне от 0,1 В до 202 В, в диапазоне частот, пФ, не более

от 0,1 Гц до 20 кГц

300

от 20 кГц до 50 кГц

300

от 50 кГц до 100 кГц

300 4)

Емкость нагрузки на пределе воспроизведения напряжения переменного тока (1000 В) 3) в диапазоне от 100 В до 710 В, в диапазоне частот, пФ, не более

от 0,1 Гц до 1 кГц

300

от 1 кГц до 10 кГц

300

от 10 кГц до 20 кГц

300

от 20 кГц до 30 кГц

300

Продолжение таблицы 2

Наименование характеристик

Значение

Ток нагрузки на пределе воспроизведения напряжения переменного тока 0,2 В в диапазоне от (0,05 мВ) 5) до 210 мВ, в диапазоне частот, (IL), мА, не более

от 0,1 Гц до 20 кГц

от 20 кГц до 50 кГц

от 50 кГц до 100 кГц

от 100 кГц до 300 кГц

от 300 кГц до 1000 кГц

Выходное сопротивление 20 Ом

Ток нагрузки на пределе воспроизведения напряжения переменного тока 2 В в диапазоне от 1 мВ до 2,1 В, в диапазоне частот, (IL), мА, не более

от 0,1 Гц до 20 кГц

от 20 кГц до 50 кГц

от 50 кГц до 100 кГц

от 100 кГц до 300 кГц

от 300 кГц до 500 кГц от 500 кГц до 1000 кГц

22

Ток нагрузки на предел воспроизведения напряжения переменного тока 20 В в диапазоне от 10 мА до 21 В, в диапазоне частот, (IL), мА, не более

от 0,1 Гц до 20 кГц

от 20 кГц до 50 кГц

от 50 кГц до 100 кГц

от 100 кГц до 300 кГц

от 300 кГц до 500 кГц от 500 кГц до 1000 кГц

22

Ток нагрузки на предел воспроизведения напряжения переменного тока 200 В в диапазоне от 0,1 В до 202 В, в диапазоне частот, (IL), мА, не более

от 0,1 Гц до 20 кГц от 20 кГц до 50 кГц от 50 кГц до 100 кГц

22

Ток нагрузки на предел воспроизведения напряжения переменного тока (1000 В) 3) в диапазоне от 100 В до 710 В, в диапазоне частот, (IL), мА, не более

от 0,1 Гц до 1 кГц

от 1 кГц до 10 кГц

от 10 кГц до 20 кГц

от 20 кГц до 30 кГц

22

Продолжение таблицы 2

Наименование характеристик

Значение

Коэффициент гармоник на пределе воспроизведения напряжения переменного тока 0,2 В в диапазоне от (0,05 мВ) 5) до 210 мВ, в диапазоне частот, (Кг), %, не более от 0,1 Гц до 20 кГц

0,02

от 20 кГц до 50 кГц

0,03

от 50 кГц до 100 кГц

0,05

от 100 кГц до 300 кГц

0,2

от 300 кГц до 1000 кГц

1

Коэффициент гармоник на пределе воспроизведения напряжения переменного тока 2 В в диапазоне от 1 мВ до 2,1 В, в диапазоне частот, (Кг), %, не более

от 0,1 Гц до 20 кГц

0,02

от 20 кГц до 50 кГц

0,03

от 50 кГц до 100 кГц

0,05

от 100 кГц до 300 кГц

0,2

от 300 кГц до 500 кГц

0,3

от 500 кГц до 1000 кГц

1

Коэффициент гармоник на пределе воспроизведения напряжения переменного тока 20 В в диапазоне от 10 мВ до 21 В, в диапазоне частот, (Кг), %, не более

от 0,1 Гц до 20 кГц

0,02

от 20 кГц до 50 кГц

0,03

от 50 кГц до 100 кГц

0,05

от 100 кГц до 300 кГц

0,2

от 300 кГц до 500 кГц

0,3

от 500 кГц до 1000 кГц

1

Коэффициент гармоник на пределе воспроизведения напряжения переменного тока 200 В в диапазоне от 0,1 В до 202 В, в диапазоне частот, (Кг), %, не более

от 0,1 Гц до 20 кГц

0,02

от 20 кГц до 50 кГц

0,05

от 50 кГц до 100 кГц

0,1

Коэффициент гармоник на пределе воспроизведения напряжения переменного тока (1000 В) 3) в диапазоне от 100 В до 710 В, в диапазоне частот, (Кг), %, не более от 0,1 Гц до 1 кГц

0,03

от 1 кГц до 10 кГц

0,05

от 10 кГц до 20 кГц

0,10

от 20 кГц до 30 кГц

0,15

Продолжение таблицы 2

Наименование характеристик

Значение

Изменение напряжения под воздействием максимальной нагрузки на пределе воспроизведе-

ния напряжения переменного тока 0,2 В в диапазоне от (0,05 мВ) 5) до 210 мВ, в диапазоне

частот, ±(% от U + % от ип)

от 0,1 Гц до 20 кГц от 20 кГц до 50 кГц

от 50 кГц до 100 кГц от 100 кГц до 300 кГц от 300 кГц до 1000 кГц

Il • 20 Ом

Изменение напряжения под воздействием максимальной нагрузки на пределе воспроизведения напряжения переменного тока 2 В в диапазоне от 1 мВ до 2,1 В, в диапазоне частот, ±(% от U + % от ип)

от 0,1 Гц до 20 кГц

0,001 + 0,0001

от 20 кГц до 50 кГц

0,005 + 0,0005

от 50 кГц до 100 кГц

0,015 + 0,0015

от 100 кГц до 300 кГц

0,04 + 0,004

от 300 кГц до 500 кГц

0,15 + 0,015

от 500 кГц до 1000 кГц

0,4 + 0,04

Изменение напряжения под воздействием максимальной нагрузки на пределе воспроизведения напряжения переменного тока 20 В в диапазоне от 10 мВ до 21 В, в диапазоне частот, ±(% от и + % от ип)

от 0,1 Гц до 20 кГц

0,001 + 0,0001

от 20 кГц до 50 кГц

0,005 + 0,0005

от 50 кГц до 100 кГц

0,015 + 0,0015

от 100 кГц до 300 кГц

0,04 + 0,004

от 300 кГц до 500 кГц

0,15 + 0,015

от 500 кГц до 1000 кГц

0,4 + 0,04

Изменение напряжения под воздействием максимальной нагрузки на пределе воспроизведения напряжения переменного тока 200 В в диапазоне от 0,1 В до 202 В, в диапазоне частот, ±(% от и + % от ип)

от 0,1 Гц до 20 кГц

0,003 + 0,0003

от 20 кГц до 50 кГц

0,015 + 0,0015

от 50 кГц до 100 кГц

0,06 + 0,006

Продолжение таблицы 2

Наименование характеристик

Значение

Изменение напряжения под воздействием максимальной нагрузки на пределе воспроизведения напряжения переменного тока (1000 В) 3) в диапазоне от 100 В до 710 В, в диапазоне частот, ±(% от U + % от ип)

от 0,1 Гц до 1 кГц

от 1 кГц до 10 кГц

от 10 кГц до 20 кГц

от 20 кГц до 30 кГц

0,003 + 0,0003

0,01 + 0,001

0,03 + 0,003

0,05 + 0,005

Пределы допускаемой основной относительной погрешности установки частоты при воспроизведении переменного напряжения (тока) обеспечивается калибратором на поддиапазоне частот напряжения (тока) синусоидальной формы в диапазоне от 0,1 Гц до 19,9 Гц с дискретностью 0,1 Гц, %, не более

±0,5;

±2,5 (для частот от 0,1 Гц до 5,1 Гц)

Предел допускаемой основной относительной погрешности установки частоты при воспроизведении переменного напряжения (тока) обеспечивается калибратором на поддиапазоне частот напряжения (тока) синусоидальной формы в диапазоне от 20 Гц до 200 Гц с дискретностью 1 Гц, %, не более

±1

Предел допускаемой основной относительной погрешности установки частоты при воспроизведении переменного напряжения (тока) обеспечивается калибратором на поддиапазоне частот напряжения (тока) синусоидальной формы в диапазоне от 0,21 кГц до 1,99 кГц с дискретностью 10 Гц, %, не более

±2,5

Предел допускаемой основной относительной погрешности установки частоты при воспроизведении переменного напряжения (тока) обеспечивается калибратором на поддиапазоне частот напряжения (тока) синусоидальной формы в диапазоне от 2 кГц до 21,9 кГц с дискретностью 100 Гц, %, не более

±2,5

Предел допускаемой основной относительной погрешности установки частоты при воспроизведении переменного напряжения (тока) обеспечивается калибратором на поддиапазоне частот напряжения (тока) синусоидальной формы в диапазоне от 22 кГц до 199 кГц с дискретностью 1 кГц, %, не более

±0,5

Продолжение таблицы 2

Наименование характеристик

Значение

Предел допускаемой основной относительной погрешности установки частоты при воспроизведении переменного напряжения (тока) обеспечивается калибратором на поддиапазоне частот напряжения (тока) синусоидальной формы в диапазоне от 200 кГц до 1000 кГц с дискретностью 5 кГц, %, не более

±1

Время установления выходного параметра, с

нормируемой погрешностью в режиме воспроизведения переменного напряжения (тока), мс, не более

40

Время установления частоты при воспроизведении переменного напряжения (тока), мс, не более

200

При воспроизведении переменного напряжения (тока) при переключении пределов, время установления, с, не более

0,2

Дополнительная температурная погрешность, обусловленная   изменением   температуры

окружающего воздуха на каждые 10 °С

Не превышает пределов основной погрешности

Пределы допускаемой основной абсолютной погрешности на пределах воспроизведения

силы постоянного тока в течении 1 года при (Тса1) 1) ±5 °С, (±1п), ±(% от I + % от In)

2 мА

0,004 + 0,0005

20 мА

0,004 + 0,0005

200 мА

0,0005 + 0,0005

2000 мА

0,007 + 0,001

20 А 6)

0,025 + 0,0025

Напряжение на нагрузке на пределах воспроизведения постоянного тока, (±1п), В

2 мА

до 6

20 мА

до 6

200 мА

до 6

2000 мА

до 5

20 А 6)

до 2,5

Выходное сопротивление на пределах воспроизведения постоянного тока, (±1п), МОм, не

менее

2 мА

500

20 мА

50

200 мА

5

2000 мА

0,5

20 А 6)

0,003

Продолжение таблицы 2

Наименование характеристик

Значение

Шумы и пульсации в полосе частот от 10 Гц до 10 кГц на пределах воспроизведения силы постоянного тока, (±1п), мкА, не более

2 мА

0,01

20 мА

0,1

200 мА

1

2000 мА

10

20 А 6)

100

Калибратор обеспечивает перекрытие преде-

лов воспроизводимых значений силы постоянного тока не менее, %

10

Дополнительная температурная погрешность, обусловленная   изменением   температуры

Не превышает пределов основной

окружающего воздуха, на каждые 10 °С в режиме воспроизведения силы постоянного тока

погрешности

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока (±1п) на пределе 2 мА, в диапазоне от 1 мкА до 2,1 мА, за 1 год, при температуре (Тса1) 1) ±5 °С, в диапазоне частот, ±(% от I + % от 1п)

от 0,1 Гц до 200 Гц

0,015 + 0,0015

от 0,2 кГц до 1 кГц

0,025 + 0,0025

от 1 кГц до 10 кГц

0,05 + 0,005

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока (±1п) на пределе 20 мА, в диапазоне от 10 мкА до 21 мА, за год, при температуре (Тса1) 1) ±5 °С, в диапазоне частот, ±(% от I + % от 1п)

от 0,1 Гц до 200 Гц

0,015 + 0,0015

от 0,2 кГц до 1 кГц

0,025 + 0,0025

от 1 кГц до 10 кГц

0,05 + 0,005

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока (±1п) на пределе 200 мА, в диапазоне от 0,1 мА до 210 мА, за год, при температуре (Тса1) 1) ±5 °С, в диапазоне частот, ±(% от I + % от 1п)

от 0,1 Гц до 200 Гц

0,015 + 0,0015

от 0,2 кГц до 1 кГц

0,025 + 0,0025

от 1 кГц до 10 кГц

0,05 + 0,005

Продолжение таблицы 2

Наименование характеристик

Значение

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока (±Ih) на пределе 2000 мА, в диапазоне от 1 мА до 2100 мА, за год, при температуре (Тса1) 1) ±5 °С, в диапазоне частот, ±(% от I + % от 1п)

от 0,1 Гц до 200 Гц

от 0,2 кГц до 1 кГц

от 1 кГц до 10 кГц

0,02 + 0,002

0,03 + 0,003

0,1 + 0,01

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока (±1п) на пределе 20 А 6), в диапазоне от 1 А до 21 А, за год, при температуре (Тса1) 1) ±5 °С, в диапазоне частот,

±(% от I + % от 1п)

от 0,1 Гц до 200 Гц от 0,2 кГц до 1 кГц от 1 кГц до 10 кГц

0,03 + 0,003

0,05 + 0,05 (0,05 + 0,005) f

Напряжение на нагрузке на пределе воспроизведения силы переменного тока 2 мА, (± 1п), в диапазоне от 1 мкА до 2,1 мА, в диапазоне частот, В

от 0,1 Гц до 200 Гц от 0,2 кГц до 1 кГц от 1 кГц до 10 кГц

до 4

Напряжение на нагрузке на пределе воспроизведения силы переменного тока 20 мА, (± 1п), в диапазоне от 10 мкА до 21 мА, в диапазоне частот, В

от 0,1 Гц до 200 Гц от 0,2 кГц до 1 кГц от 1 кГц до 10 кГц

до 4

Напряжение на нагрузке на пределе воспроизведения силы переменного тока 200 мА, (± 1п), в диапазоне от 0,1 мА до 210 мА, в диапазоне частот, В

от 0,1 Гц до 200 Гц

от 0,2 кГц до 1 кГц

от 1 кГц до 10 кГц

до 4

Напряжение на нагрузке на пределе воспроизведения силы переменного тока 2000 мА, (± 1п), в диапазоне до 1 мА до 2100 мА, в диапазоне частот, В

от 0,1 Гц до 200 Гц

от 0,2 кГц до 1 кГц

от 1 кГц до 10 кГц

до 4

Продолжение таблицы 2

Наименование характеристик

Значение

Напряжение на нагрузке на пределе воспроизведения силы переменного тока 20 А, (± 1п), в диапазоне от 1 А до 21 А, в диапазоне частот, В

от 0,1 Гц до 200 Гц

до 1,7

от 0,2 кГц до 1 кГц

до 1,7

от 1 кГц до 10 кГц

до 1,3

Выходное сопротивление на пределе воспроизведения силы переменного тока 2 мА, (± 1п), в диапазоне от 1 мкА до 2,1 мА, в диапазоне частот, МОм, не менее

от 0,1 Гц до 200 Гц

30

от 0,2 кГц до 1 кГц

10

от 1 кГц до 10 кГц

10 / f

Выходное сопротивление на пределе воспроизведения силы переменного тока 20 мА, (± 1п), в диапазоне от 10 мкА до 21 мА, в диапазоне частот, МОм, не менее

от 0,1 Гц до 200 Гц

3

от 0,2 кГц до 1 кГц

1

от 1 кГц до 10 кГц

1 / f

Выходное сопротивление на пределе воспроизведения силы переменного тока 200 мА, (± 1п), в диапазоне от 0,1 мА до 210 мА, в диапазоне частот, кОм, не менее

от 0,1 Гц до 200 Гц

300

от 0,2 кГц до 1 кГц

100

от 1 кГц до 10 кГц

100 / f

Входное сопротивление на пределе воспроизведения силы переменного тока 2000 мА, (± 1п), в диапазоне от 1 мА до 2100 мА, в диапазоне частот, кОм, не менее

от 0,1 Гц до 200 Гц

30

от 0,2 кГц до 1 кГц

10

от 1 кГц до 10 кГц

10 / f

Выходное сопротивление на пределе воспроизведения силы переменного тока 20 А 6), (± 1п), в диапазоне от 1 А до 21 А, в диапазоне частот, Ом, не менее

от 0,1 Гц до 200 Гц

1000

от 0,2 кГц до 1 кГц

200

от 1 кГц до 10 кГц

100 / f

Продолжение таблицы 2

Наименование характеристик

Значение

Коэффициент гармоник на пределе воспроизведения силы переменного тока 2 мА, (± 1п), в диапазоне от 1 мкА до 2,1 мА, в диапазоне частот, Кг, %, не более

от 0,1 Гц до 200 Гц

0,015

от 0,2 кГц до 1 кГц

0,015

от 1 кГц до 10 кГц

0,015 f

Коэффициент гармоник на пределе воспроизведения силы переменного тока 20 мА, (± 1п), в диапазоне от 10 мкА до 21 мА в диапазоне частот, Кг, %, не более

от 0,1 Гц до 200 Гц

0,015

от 0,2 кГц до 1 кГц

0,015

от 1 кГц до 10 кГц

0,015 f

Коэффициент гармоник на пределе воспроизведения силы переменного тока 200 мА, (± 1п), в диапазоне от 0,1 мА до 210 мА в диапазоне частот, Кг, %, не более

от 0,1 Гц до 200 Гц

0,015

от 0,2 кГц до 1 кГц

0,015

от 1 кГц до 10 кГц

0,015 f

Коэффициент гармоник на пределе воспроизведения силы переменного тока 2000 мА, (± 1п), в диапазоне от 1 мА до 2100 мА в диапазоне частот, Кг, %, не более

от 0,1 Гц до 200 Гц

0,03

от 0,2 кГц до 1 кГц

0,05

от 1 кГц до 10 кГц

0,05 f

Коэффициент гармоник на пределе воспроизведения силы переменного тока 20 А 6), (± fa), в диапазоне от 1 А до 21 А, в диапазоне частот, Кг, %, не более

от 0,1 Гц до 200 Гц

0,05

от 0,2 кГц до 1 кГц

0,05

от 1 кГц до 10 кГц

0,05 f

Дополнительная температурная погрешность, обусловленная изменением температуры

Не превышает пределов основной

окружающего воздуха, на каждые 10 °С в ре-

погрешности

жиме воспроизведения силы переменного тока

Продолжение таблицы 2

Наименование характеристик

Значение

Пределы допускаемой основной абсолютной

погрешности номинальных значений воспроизводимых сопротивлений за 1 год (нестабильность), (23 ±5) оС, %

1 Ом

±0,005

10 Ом

±0,003

100 Ом

±0,003

1 кОм

±0,003

10 к Ом

±0,003

100 к Ом

±0,003

1 МОм

±0,01

10 МОм

±0,03

100 МОм

±0,05

Значения силы тока через резистор без увеличения погрешности номинальных значений воспроизводимых сопротивлений, мА

1 Ом

до 1000

10 Ом

100

100 Ом

20

1 кОм

7

10 к Ом

2

100 к Ом

1

1 МОм

0,2

10 МОм

0,02

100 МОм

до 0,01

Отклонения значений воспроизводимых сопротивлений от номинальных, %

1 Ом

±0,1

10 Ом

±0,05

100 Ом

±0,05

1 кОм

±0,05

10 к Ом

±0,05

100 к Ом

±0,05

1 МОм

±0,05

10 МОм

±0,15

100 МОм

±0,15

Продолжение таблицы 2

Наименование характеристик

Значение

Температурные коэффициенты сопротивления при номинальных значениях воспроизводимых сопротивлениях, % / оС, не более

1 Ом

10 Ом

100 Ом

1 кОм

10 к Ом

100 к Ом

1 МОм

10 МОм

100 МОм

±0,0003

±0,0003

±0,0003

±0,0003

±0,0003

±0,0003

±0,001

±0,003

±0,003

Нормальные условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха при температуре +30 °С; %

  • - атмосферное давление, кПа (мм рт.ст.)

  • - напряжение питающей сети, В

  • - частота промышленной сети, Гц

23 ± 1

80

от 84 до 106 (от 630 до 795)

230 ± 10

от 47 до 63

П р и м е ч а н и я

  • 1 U - установленное значение напряжения;

  • 2 Калибратор обеспечивает воспроизведение напряжений переменного тока синусоидальной формы в диапазоне от 50 мкВ до 710 В среднеквадратичного значения:

- на частотах: - от 0,1 Гц до 1000 кГц для напряжения до 20 В;

  • - от 0,1 Гц до 100 кГц для напряжения до 200 В;

  • - от 0,1 Гц до 30 кГц для напряжения до 710 В;

  • 3 f - значение частоты в кГц;

  • 4 Калибратор осуществляет воспроизведение сопротивлений постоянному току в декадных точках, в диапазоне от 1 до 108 Ом.

  • 5 Время прогрева (установления рабочего режима) не менее 2 ч, с удвоенной погрешностью - 0,5 ч;

  • 6 Электрическая прочность изоляции между сетевыми цепями калибратора и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение 1,5 кВ синусоидальной формы, частотой 50 Гц, в нормальных условиях;

  • 7 Электрическая прочность изоляции между клеммами калибратора и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение 1,5 кВ синусоидальной формы, частотой 50 Гц, в нормальных условиях;

  • 8 Электрическое сопротивление изоляции между цепями питания калибратора и клеммами не менее:

  • - в нормальных условиях применения - 1000 МОм;

  • - при повышенной температуре окружающего воздуха - 20 МОм;

  • 9 Электрическое сопротивление изоляции между внешним зажимом (контактом) защитного заземления и корпусом калибратора не более 0,5 Ом;

  • 10 Управление калибратором может осуществляться с помощью ПЭВМ с преобразователем GPIB-232CV-A (КОП), при этом калибратор обеспечивает:

  • - работу с последовательным интерфейсом по ГОСТ 23675 (интерфейс СТЫК С2-ИС), RS-232C при уровне сигналов не менее 5 В, передающих линиях при нагрузке 3 кОм;

  • - работу с интерфейсом КОП через преобразователь GPIB-232CV-A в соответствии с ГОСТ

26.003 (IEEE 488, GPIB);

Продолжение таблицы 2

  • 1) - Тса1 - температура, при которой осуществляется калибровка. Тса1 не должна выходить за пре

делы (15 - 30) °С. При выпуске Тса1 = (23 ±1) °С;

  • 2) - Погрешность на пределах «0,2 В» и «2 В» может увеличиться на ±1 мкВ из-за термо-э.д.с.;

  • 3) - Предел «1000 В» реализуется в совокупности с блоком усиления (Н4-17БУ);

  • 4) - Для U>110 В емкость нагрузки не должна превышать 200 pF (для частот выше 60 кГц);

  • 5) - Нижняя граница диапазона на пределе «0,2 В», равна 0,05 мВ, гарантируется в полосе частот

до 100 кГц. В частотном диапазоне выше 100 кГц она линейно возрастает до значения 1 мВ;

  • 6) - Предел «20 А» реализуется в совокупности с блоком усиления (Н4-17БУ)

Таблица 3 - Технические характеристики.

Наименование характеристики

Значение

Параметры электропитания:

- напряжение переменного тока, В

230 ±23

- частота переменного тока, Гц

от 47 до 63

Потребляемая мощность, В^А

базовый блок

80

блока усиления

200

Габаритные размеры средства измерений, мм базовый блок

- высота

80

- ширина

460

- длина

364

блок усиления

- высота

80

- ширина

460

- длина

364

Масса, кг, не более

базовый блок

7,9

блока усиления

9,5

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность окружающего

воздуха при температуре +30 °С, %

80

- атмосферное давление, кПа (мм рт.ст.)

от 84 до 106 (от 630 до 795)

Средний срок службы, лет

10

Средняя наработка на отказ, ч

100000

Допустимые значения напряжения ИРП (Uc относительно 1 мкВ) на полосе частот, ква-зипиковое значение, дБ

от 0,15 МГц до 0,5 МГц

от 66 до 56

от 0,5 МГц до 5 МГц

56

от 5 МГц до 30 МГц

60

Продолжение таблицы 3

Наименование характеристик

Значение

Допустимые значения напряжения ИРП (Uc относительно 1 мкВ) на полосе частот, среднее значение, дБ

от 0,15 МГц до 0,5 МГц от 0,5 МГц до 5 МГц от 5 МГц до 30 МГц

от 56 до 46

46

50

Допустимые значения напряженности поля ИРП (относительно 1 мкВ/м) на полосе частот, квазипиковое значение, дБ

от 30 МГц до 230 МГц

от 230 МГц до 1000 МГц

30

37

П р и м е ч а н и я

  • 1 На граничной частоте нормой является меньшее значение напряжения ИРП;

  • 2 В полосе частот от 0,15 МГц до 0,5 МГц допустимые значения напряжения вычисляют как:

ис= 66 - 19,1 •lg f / 0,5 МГц для квазипиковых значений и ис= 56 - 19,14g f / 0,15 МГц для средних значений, где f- частота измерений в мегагерцах;

  • 3 На граничной частоте нормой является меньшее значение напряженности поля ИРП;

  • 4 Напряжение индустриальных радиопомех (ИРП), создаваемых калибратором не превышает значений, приведенных в таблице 3 (оборудование класса В по ГОСТ Р МЭК 61326-1-2014);

  • 5 Напряженность поля индустриальных радиопомех, калибратором не превышает значений, приведенных в таблице 3 (оборудование класса В по ГОСТ Р МЭК 61326-1-2014).

Знак утверждения типа

наносится на переднюю панель калибратора Н4-17 методом офсетной печати, на титульные листы руководства по эксплуатации и формуляра - типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Обозначение

Наименование

Кол.

Примечание

КМСИ.411182.031

Калибратор универсальный Н4-17

1

КМСИ.411582.038

Блок усиления Н4-17БУ

1

Запасные части и принадлежности

(ЗИП-О)

КМСИ.323221.013

Коробка

2

Упаковка для Н4-17 и блока

усиления

ЗИП-О прибора Н4-17

КМСИ.685631.052

Кабель (К0)

1

КМСИ.685631.058

Кабель (к1)

2

КМСИ.685631.049

Кабель (К2)

1

КМСИ.685619.020

Кабель

1

Интерфейса

RS-232C

КМСИ.685619.023

Кабель управления Н4-17БУ (К7)

1

КМСИ.434432.002

Адаптер «Вилка-гнездо»

2

См. п. 8.6.6

SCZ-1R

Шнур соединительный

1

Сетевой

ОЮ0.481.005 ТУ

Вставка плавкая ВП2Б-1В 1 А 250 В

4

КМСИ.434156.054

Делитель 100:1 (4950 Q / 50 Q)

1

Продолжение таблицы 3

Обозначение

Наименование

Кол.

Примечание

ЗИП-О блока усиления Н4-17БУ

SCZ-1R

Шнур соединительный

1

Сетевой

КМСИ.685631.066

Кабель (К20)

1

На ток 30 А

АГ0.481.304 ТУ

Вставка плавкая ВП2Б-1В 2 А 250 В

4

Эксплуатационная документация

КМСИ.411182.030 РЭ

Калибратор универсальный Н4-17.

Руководство по эксплуатации. Часть 1

1

КМСИ.411182.030 ФО

Калибратор универсальный Н4-17. Формуляр

1

Поставка по отдельному заказу

КМСИ.411182.030 РЭ1

Калибратор универсальный Н4-17. Руководство по эксплуатации. Часть 2. Описание конструкции и электрических

1

схем

КМСИ.434156.049

Меры сопротивления Н4-12МС

1

Для поверки и калибровки калибратора силы

тока

ТУ1-631-0020-93

Чемодан пластмассовый «Сатр»

2

Взамен коробки

776898-31

Преобразователь GPIB-232CV-A

1

IEEE-488^RS-

232С

763001-02

Кабель 1ЕЕЕ-488 (КОП)

1

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к калибраторам универсальным Н4-17

Приказ Росстандарта от 29 мая 2018 г. № 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1^10-2 - 2-109 Гц

Приказ Росстандарта от 30.12.2019 г. № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01 октября 2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А

Приказ Росстандарта от 30 декабря 2019 г. № 3456 Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока

Приказ Росстандарта от 14.05.2015 г. № 575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-101 до 1-106 Гц

КМСИ.411182.030 ТУ «Калибратор универсальный Н4-17. Технические условия»

КМСИ.411182.030 РЭ «Калибратор универсальный Н4-17. Руководство по эксплуатации. Часть 1», раздел 11 «Методика поверки», утвержденный ГЦИ СИ ФГУ «Краснодарский ЦСМ» 19 ноября 2010г

Изготовитель

Акционерное общество «Научно-производственная компания «РИТМ» (АО «Компания «РИТМ»)

Адрес: 350072, г. Краснодар, ул. Московская, 5

Телефон (факс): (861) 252-11-05, (861) (252-33-41)

Web-сайт: www.ritm.kret.com, www.ритм-краснодар.рф

E-mail: info@ritmcompany.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае» (ФБУ «Краснодарский ЦСМ») Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон (факс): (861)233-76-50, (861) (233-85-86)

Web-сайт: www.standart.kuban.ru

E-mail: info@standart.kuban.ru

Аттестат аккредитации ФБУ «Краснодарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311581 от 16.03.2016 г.




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» марта 2021 г. № 300

Сведения

об утвержденном типе средства измерений, подлежащему изменению в части продления срока действия утверждения типа и наименования изготовителя (правообладателя)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Сведения об Изготовителях

Заявитель

Срок действия утвержденного типа СИ (Продленный на 5 лет с даты окончания предыдущего установленного срока их действия)

Отменяемые

Устанавливаемые

1

2

3

4

5

6

7

8

1.

Калибраторы универсальные

Н4-17

46628-11

Открытое акционерное общество «Научнопроизводственная компания «РИТМ» (ОАО «Компания «РИТМ»,

Адрес: г. Краснодар, ул.

Московская, 5

Акционерное общество «Научно-производственная компания «РИТМ» (АО «Компания «РИТМ»), Адрес: г. Краснодар, ул.

Московская, 5

АО

«Компания РИТМ», г. Краснодар

21.03.2026




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
