Приказ Росстандарта №574 от 17.03.2023

№574 от 17.03.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 423129
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Приказы по основной деятельности по агентству Вн. Приказ № 574 от 17.03.2023

2023 год
месяц March
сертификация программного обеспечения

6127 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначен не типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Г азоанализаторы многокомпонентные

«АВТОТ

ЕСТ»

мод.

АВТОТ ECT-02.02 класс 0, зав. № 24772, мод.

АВТОТ ECT-01.04 класс II, зав. № 25570

15263-05

МПРТ АПМ20-2010

МПАПМ76-

21

27.09.

2022

Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»), Самарская обл., г. Жигулевск

ООО

«Автопрогресс -

М»,

г. Москва

2.

Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии

АУВП.4

11711.Ф СК.РИК

.008.26

66286-16

РТ-МП-

4014-500-2016

РТ-МП-1304-

500-2022

19.12.

2022

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ»

ФБУ «Ростест-Москва», г. Москва

(АИИС КУЭ) ПС 220 кВ Шимановск

(ООО «ИЦ ЭАК»), г. Москва

3.

Система измерений количества и показателей качества нефти «СИКН-24-РК-А003 на НПС «Комсомольская»

208-2016

67843-17

МП 0471-

14-2016

МП 1465-14-2022

10.10.

2022

Акционерное общество «Каспийский Трубопроводный Консорциум-Р» (АО «КТК-Р»), Краснодарский край, г. Новороссийск

ВНИИР-филиалом ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Казань

4.

Системы диспетчерского контроля и управления горным предприятием автоматизированные

АСКУ модели

АСКУ 5.0

СТ/20.1

0.20

71103-18

МП-107-

RA.RU.310

556-2017

16.12.

2022

Общество с ограниченной ответственностью «Девис Дерби Сибирь» (ООО «Девис Дерби Сибирь»), г. Новокузнецк

Западно-Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

5.

Автоцистерны и автотопливозаправщики

АЦи АТЗ

АТЗ-5,0 4693А8, зав. № 368

78442-20

ГОСТ 8.600-2011

13.12.

2022

Общество с ограниченной ответственностью «Производственная Компания «Техинком-Автомаш» (ООО «ПК «Техинком-Автомаш»), Московская об л., г. Егорьевск

ФГБУ «ВНИИМС», г. Москва

6.

Система измерений количества и показателей качества нефти № 19

19

79405-20

МП 1307/1-311229-2020

07.10.

2022

Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология»), г. Москва

АО «Транснефть-Метрология», г. Москва

7.

Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Группа

056

81416-21

Общество с ограниченной ответственностью «Г рандстройпрое кт» (ООО «Г рандстройпрое кт»), г. Кемерово

МПСМО-

2312-2020

мпсмо-

1212-2022

16.12.

2022

Акционерное общество «РЭС Групп» (АО «РЭС Групп»), г. Владимир

АО «РЭС Групп», г. Владимир

«Илим» в г. Братске

8.

Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии (АПИС КУЭ) филиала АО «Группа «Илим» в г. Братске

(Хлорное производство)

055

81445-21

Общество с ограниченной ответственностью «Г рандстройпрое кт» (ООО «Г рандстройпрое кт»), г. Кемерово

МПСМО-

2112-2020

МПСМО-

1612-2022

20.12.

2022

Акционерное общество «РЭС Групп» (АО «РЭС Групп»), г. Владимир

АО «РЭС Групп», г. Владимир

9.

Анализаторы ртути лабораторные

РА-915Лаб

РА-

915Лаб: №

220033, № 220034

81851-21

Общество с ограниченной ответственностью «Люмэкс -маркетинг» (ООО «Люмэкс-маркетинг»), г. Санкт-Петербург

МП-243-

0007-2020

25.10.

2022

Общество с ограниченной ответственностью «Люмэкс -маркетинг» (ООО «Люмэкс -маркетинг»), г. Санкт-Петербург

ФГУП «ВНИИМ

им.

Д.И.Менделеева», г. Санкт-Петербург

10

Система измерений количества и показателей качества нефти №432

432

81888-21

Акционерное общество «Транснефть -Верхняя Волга» (АО «Транснефть - Верхняя Волга»), г. Нижний Новгород

МП 1171-

14-2020

МП-0049-

ТНМ-2022

20.10.

2022

Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология»), г. Москва

АО «Транснефть-Метрология», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1

Всего листов 10

Регистрационный № 78442-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерны АЦ и автотопливозаправщики АТЗ

Назначение средства измерений

Автоцистерны АЦ и автотопливозаправщики АТЗ (далее - АЦ и АТЗ) предназначены для измерений объема светлых нефтепродуктов.

Описание средства измерений

Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

  • - горловину с указателем уровня;

  • - патрубок для отвода паров нефтепродуктов;

  • - крышку горловины с заливным люком и дыхательным клапаном;

  • - клапан донный;

  • - кран шаровой;

  • - фильтры;

  • - рукава напорно-всасывающие;

  • - насос слива / налива.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

АЦ и АТЗ имеют исполнения АТЗ-4,0 4693A1, АЦ-4,0 4693B1; АТЗ-4,9 4693A1, АЦ-4,9 4693B1; АТЗ-4,9 4693A8, АЦ-4,9 4693B8; АТЗ-5,0 4693A8, АЦ-5,0 4693B8; АТЗ-5,2 4693A1, АЦ-5,2 4693B1; АТЗ-5,2 4693A8, АЦ-5,2 4693B8; АТЗ-8,0 4693A2, АЦ-8,0 4693В2; АТЗ-8,5 4693A2, АЦ-8,5 4693В2; АТЗ-8,5 4693A4, АЦ-8,5 4693В4; АТЗ-10,0 4693A3, АЦ-10,0 4693В3; АТЗ-10,0 4693A4, АЦ-10,0 4693В4; АТЗ-10,0 4693A5, АЦ-10,0 4693В5; АТЗ-10,0 4693A6, АЦ-10,0 4693В6; АТЗ-10,0 4693A7, АЦ-10,0 4693В7; АТЗ-10,5 4693A4, АЦ-10,5 4693В4; АТЗ-10,5 4693A5, АЦ-10,5 4693В5; АТЗ-11,0 4693A3, АЦ-11,0 4693В3; АТЗ-11,0 4693A4, АЦ-11,0 4693В4; АТЗ-12,0 4693A7, АЦ-12,0 4693В7; АТЗ-13,5 4693C1, АЦ-13,5 4693D1; АТЗ-15,0 4693C1, АЦ-15,0 4693D1; АТЗ-17,0 4693C1, АЦ-17,0 4693D1, которые отличаются геометрическими размерами, допустимой плотностью перевозимых нефтепродуктов и номинальной вместимостью.

На боковых сторонах и сзади АТЗ и АЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер АЦ и АТЗ в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударно-точечным методом на информационную табличку, расположенную на задней стороне АЦ и АТЗ в месте, указанном на рисунке 3.

Знак утверждения типа на средство измерений не наносится.

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

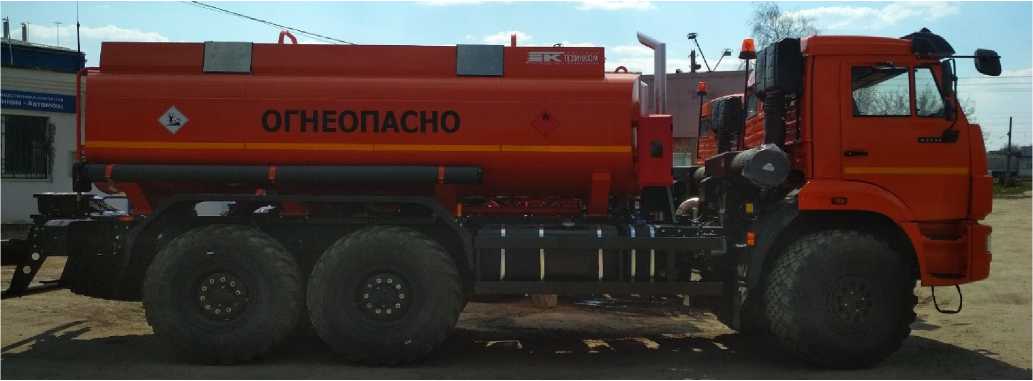

Рисунок 1 - Общий вид автотопливозаправщика АТЗ-11,0 4693A4

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

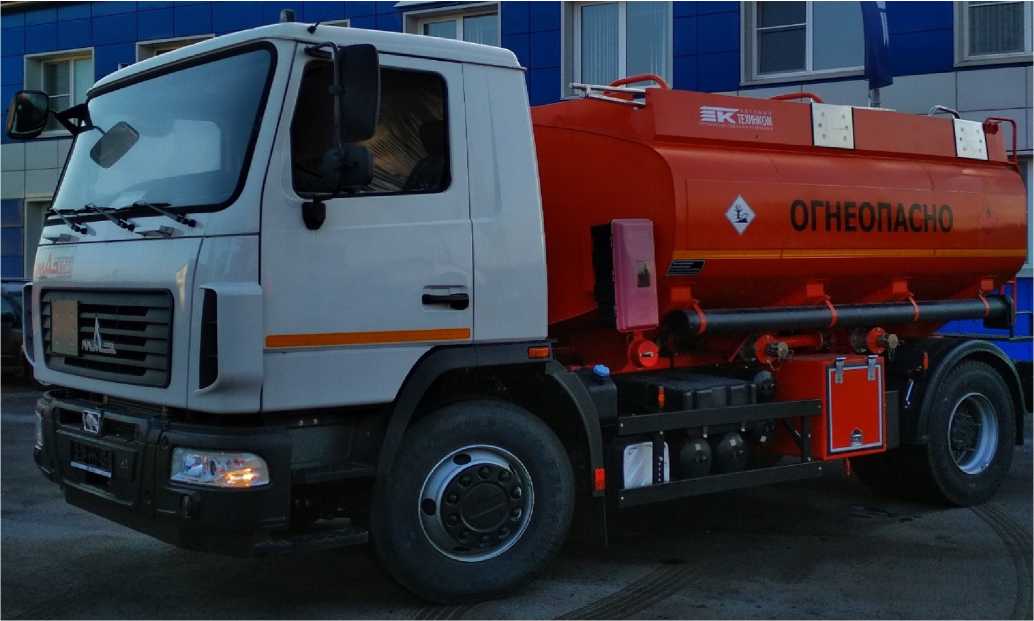

Рисунок 2 - Общий вид автоцистерны АЦ-11,0 4693В3

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

утверждения!

Максимально допустимая масса абтоцисте

Наименование собственника или оператора

Номер официального

Approval number

Серийный номер

Serial number

Исп, дайление всей цистерны. Ml Test pressure whole tank. MPy

татериол защитного покрытия lateral protective lining

К

Отметки технического эксперта (промежуточная или периодическая проверка) Stamps of inspector (intermediate and periodic inspection)

Изоляция

Insulation

Внешнее расч

давление. МПа

External design

pressure. MPa

Клеймо технического эксперта I

Stamps of inspector

MaScturerb ООО "ПК "Техинком-Абтомаш"

Матеавол цистерны и стандарт на него |Пт.=г:-.     7-

Tanl^naterial and material reference |                '

' — z Г: |)Год изготовления

ООО JxYear of manufacture г/йтс I Исп. давление секции. МПа ------------- Test pressure compartments. MPa

"I Код цистерны J Tank code

Макс. раб. давление. МПа

Moximum working pressure, MPa [

Первоначальная проверка [ Initial inspection

Масса автоцистерны в порожнем состоянии CZ I КГ

П. 6.8.25.2 ДОПОГ

Вместимость цистерныХбщаяТ-л I Л

Capacity of the lank (Wall. I fy^il =

Вместимость секций, л г,------------г

Capacitv of the /        X.:-: •“

compartments, / ^^1            |

Расчетная йемпературо

Design temperature

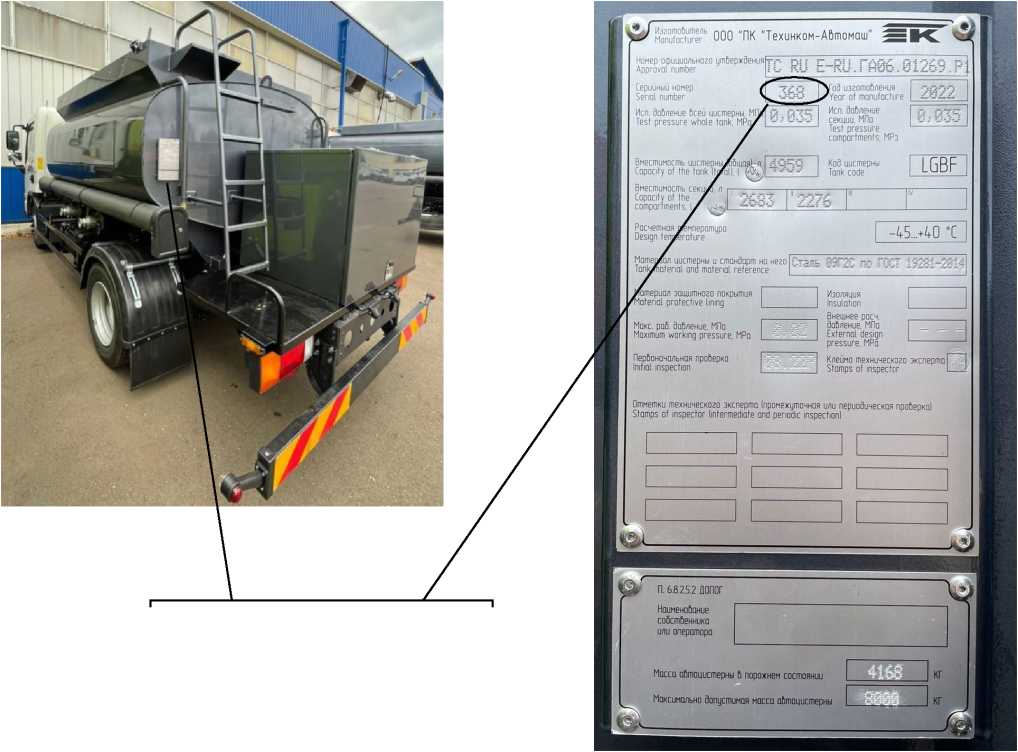

Рисунок 3 - Место нанесения заводского номера средства измерений

Место нанесения заводского номера

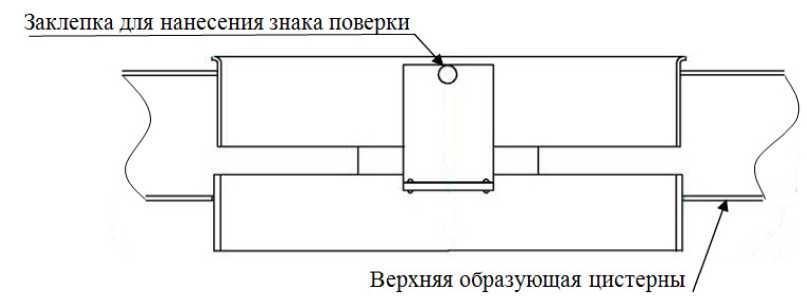

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 4. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-4,0

4693A1

АЦ-4,0

4693B1

АТЗ-4,9

4693A1

АЦ-4,9

4693B1

Номинальная вместимость, дм3

4000

4900

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-4,9

4693A8

АЦ-4,9

4693B8

АТЗ-5,0

4693A8

АЦ-5,0

4693B8

Номинальная вместимость, дм3

4900

5000

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-5,2

4693A1

АЦ-5,2

4693B1

АТЗ-5,2

4693A8

АЦ-5,2

4693B8

Номинальная вместимость, дм3

5200

5200

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-8,0

4693A2

АЦ-8,0

4693B2

АТЗ-8,5

4693A2

АЦ-8,5

4693B2

Номинальная вместимость, дм3

8000

8500

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-8,5

4693A4

АЦ-8,5

4693B4

АТЗ-10,0

4693A3

АЦ-10,0

4693B3

Номинальная вместимость, дм3

8500

10000

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-10,0

4693A4

АЦ-10,0

4693B4

АТЗ-10,0

4693A5

АЦ-10,0

4693B5

Номинальная вместимость, дм3

10000

10000

Таблица 7 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-10,0

4693A6

АЦ-10,0

4693B6

АТЗ-10,0

4693A7

АЦ-10,0

4693B7

Номинальная вместимость, дм3

10000

10000

Таблица 8 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-10,5

4693A4

АЦ-10,5

4693B4

АТЗ-10,5

4693A5

АЦ-10,5

4693B5

Номинальная вместимость, дм3

10500

10500

Таблица 9 - Метрологические характеристики

Наименование характеристики

Значение

АТЗ-11,0

4693A3

АЦ-11,0

4693B3

АТЗ-11,0

4693A4

АЦ-11,0

4693B4

Номинальная вместимость, дм3

11000

11000

Таблица 10 - Метрологические ха

рактеристики

Наименование характеристики

Значение

АТЗ-12,0

4693A7

АЦ-12,0

4693B7

АТЗ-13,5

4693С1

АЦ-13,5

4693D1

Номинальная вместимость, дм3

12000

13500

Таблица 11 - Метрологические ха

рактеристики

Наименование характеристики

Значение

АТЗ-15,0

4693С1

АЦ-15,0

4693D1

АТЗ-17,0

4693С1

АЦ-17,0

4693D1

Номинальная вместимость, дм3

15000

17000

Таблица 12 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности ТМ, %

±0,4

Пределы допускаемой относительной погрешности измерений счетчика

±0,5

для АТЗ, %

Минимальная доза отпуска, дм3

200

Разность между номинальной и действительной вместимостью ТМ, %, не более

- АТЗ-4,0 4693A1, АЦ-4,0 4693B1; АТЗ-4,9 4693A1, АЦ-4,9 4693B1, АТЗ-4,9 4693A8, АЦ-4,9 4693B8

±2,5

- АТЗ-5,0 4693A8, АЦ-5,0 4693B8; АТЗ-5,2 4693A1, АЦ-5,2 4693B1; АТЗ-5,2 4693A8, АЦ-5,2 4693B8; АТЗ-8,0 4693A2, АЦ-8,0 4693В2;

АТЗ-8,5 4693A2, АЦ-8,5 4693В2; АТЗ-8,5 4693A4, АЦ-8,5 4693В4;

АТЗ-10,0 4693A3, АЦ-10,0 4693В3; АТЗ-10,0 4693A4, АЦ-10,0 4693В4;

АТЗ-10,0 4693A5, АЦ-10,0 4693В5; АТЗ-10,0 4693A6, АЦ-10,0 4693В6;

АТЗ-10,0 4693A7, АЦ-10,0 4693В7

±2,0

- АТЗ-10,5 4693A4, АЦ-10,5 4693В4; АТЗ-10,5 4693A5, АЦ-10,5 4693В5; АТЗ-11 4693A3, АЦ-11 4693В3; АТЗ-11 4693A4, АЦ-11 4693В4; АТЗ-12 4693A7, АЦ-12 4693В7; АТЗ-13,5 4693C1, АЦ-13,5 4693D1; АТЗ-15,0 4693C1, АЦ-15,0 4693D1; АТЗ-17,0 4693C1, АЦ-17,0 4693D1

±1,5

Плотность нефтепродуктов, кг/м3, не более:

-для АТЗ-5,0 4693A8, АЦ-5,0 4693B8; АТЗ-5,2 4693А1, АЦ-5,2 4693В1; АТЗ-5,2 4693A8, АЦ-5,2 4693B8

740

-для АТЗ-10,5 4693A4, АЦ-10,5 4693В4

850

-для АТЗ-4,0 4693A1, АЦ-4,0 4693B1; АТЗ-4,9 4693A1, АЦ-4,9 4693B1; АТЗ-4,9 4693A8, АЦ-4,9 4693B8; АТЗ-8,0 4693A2, АЦ-8,0 4693В2;

АТЗ-8,5 4693A2, АЦ-8,5 4693В2; АТЗ-8,5 4693A4, АЦ-8,5 4693В4;

АТЗ-10,0 4693A3, АЦ-10,0 4693В3; АТЗ-10,0 4693A4, АЦ-10,0 4693В4;

АТЗ-10,0 4693A5, АЦ-10,0 4693В5; АТЗ-10,0 4693A6, АЦ-10,0 4693В6;

АТЗ-10,0 4693A7, АЦ-10,0 4693В7; АТЗ-10,5 4693A5, АЦ-10,5 4693В5;

АТЗ-11 4693A3, АЦ-11 4693В3; АТЗ-11 4693A4, АЦ-11 4693В4; АТЗ-12 4693A7, АЦ-12 4693В7; АТЗ-13,5 4693C1, АЦ-13,5 4693D1; АТЗ-15,0 4693C1, АЦ-15,0 4693D1; АТЗ-17,0 4693C1, АЦ-17,0 4693D1

860

Наименование характеристики

Значение

АТЗ-4,0

4693A1

АЦ-4,0

4693B1

АТЗ-4,9

4693A1

АЦ-4,9

4693B1

Шасси

Газон Next C4

Газон Next C4

Снаряженная масса, кг, не более

4600

4630

Габаритные размеры цистерны, мм,

не более

- длина

6400

6400

- ширина

2250

2250

- высота

2740

2740

Таблица 14 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-4,9

4693A8

АЦ-4,9 4693B8

АТЗ-4,9

4693A8

АЦ-4,9 4693B8

Шасси

Huyndai HD-78

Hyundai EX8

Снаряженная масса, кг, не более

3430

4350

Габаритные размеры цистерны, мм,

не более

- длина

6220

6905

- ширина

2050

2100

- высота

2470

3000

Таблица 15 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-4,9

4693A8

АЦ-4,9

4693B8

АТЗ-5,0

4693A8

АЦ-5,0

4693B8

Шасси

Hyundai EX9

Hyundai EX8

Снаряженная масса, кг, не более

4600

4630

Габаритные размеры цистерны, мм,

не более

- длина

6970

6970

- ширина

2100

2100

- высота

3000

3000

Таблица 16 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-5,0

4693A8

АЦ-5,0

4693B8

АТЗ-5,2

4693A1

АЦ-5,2

4693B1

Шасси

Hyundai EX9

Газон Next C4

Снаряженная масса, кг, не более

4630

4660

Габаритные размеры цистерны, мм,

не более

- длина

6970

6400

- ширина

2100

2250

- высота

3000

2740

Наименование характеристики

Значение

АТЗ-5,2

4693A8

АЦ-5,2

4693B8

АТЗ-8,0

4693A2

АЦ-8,0

4693B2

Шасси

Hyundai EX9

КАМАЗ 43253

Снаряженная масса, кг, не более

4600

7743

Габаритные размеры цистерны, мм,

не более

- длина

6970

7500

- ширина

2100

2550

- высота

3000

3200

Таблица 18 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-8,5

4693A2

АЦ-8,5

4693B2

АТЗ-8,5

4693A4

АЦ-8,5

4693B4

Шасси

КАМАЗ 43253

МАЗ 5N32

Снаряженная масса, кг, не более

7865

8720

Габаритные размеры цистерны, мм,

не более

- длина

7500

7000

- ширина

2550

2550

- высота

3200

3300

Таблица 19 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-10,0

4693A3

АЦ-10,0

4693B3

АТЗ-10,0

4693A4

АЦ-10,0

4693B4

КАМАЗ 43118

МАЗ 5N32

Снаряженная масса, кг, не более

11495

9050

Габаритные размеры цистерны, мм,

не более

- длина

8550

7000

- ширина

2550

2550

- высота

3805

3300

Таблица 20 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-10,0

4693A5

АЦ-10,0

4693B5

АТЗ-10,0

4693A6

АЦ-10,0

4693B6

Шасси

КАМАЗ 53605

ISUZU

FVR-24

Снаряженная масса, кг, не более

8870

8400

Габаритные размеры цистерны, мм,

не более

- длина

7350

7500

- ширина

2550

2550

- высота

3530

3200

Наименование характеристики

Значение

АТЗ-10,0

4693A7

АЦ-10,0

4693B7

АТЗ-10,5

4693A4

АЦ-10,5

4693B4

Шасси

КАМАЗ 65115-48(А5),

МАЗ 5N32

65115-50

Снаряженная масса, кг, не более

10730

9170

Габаритные размеры цистерны, мм,

не более

- длина

8300

7000

- ширина

2550

2550

- высота

3350

3300

Таблица 22 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-10,5

4693A5

АЦ-10,5

4693B5

АТЗ-11,0

4693A3

АЦ-11,0

4693B3

Шасси

КАМАЗ 53605

КАМАЗ 43118

Снаряженная масса, кг, не более

8970

11715

Габаритные размеры цистерны, мм,

не более

- длина

7350

8550

- ширина

2550

2550

- высота

3530

3805

Таблица 23 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-11,0

4693A4

АЦ-11,0

4693B4

АТЗ-12,0

4693A7

АЦ-12,0

4693B7

Шасси

МАЗ 5N32

КАМАЗ 65115-48(А5),

65115-50

Снаряженная масса, кг, не более

9300

11230

Габаритные размеры цистерны, мм,

не более

- длина

7000

8300

- ширина

2550

2550

- высота

3300

3350

Таблица 24 - Основные технические характеристики

Наименование характеристики

Значение

АТЗ-13,5

4693С1

АЦ-13,5

4693D1

АТЗ-15,0

4693С1

АЦ-15,0

4693D1

Шасси

КАМАЗ 65115-48(А5),

КАМАЗ 65115-48(А5),

65115-50

65115-50

Снаряженная масса, кг, не более

10352

10460

Габаритные размеры цистерны, мм, не более

- длина

8300

8300

- ширина

2550

2550

- высота

3350

3350

Наименование характеристики

Значение

АТЗ-17,0 4693С1

АЦ-17,0 4693D1

Шасси

КАМАЗ 65115-4

18(А5), 65115-50

Снаряженная масса, кг, не более

11230

Габаритные размеры цистерны, мм, не более

- длина

8300

- ширина

2550

- высота

3350

Таблица 26 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа

от -40 до +45 от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 27 - Комплектность средства измерений

Наименование

Обозначение

Количество

Автоцистерна или автотопливозаправщик

АЦ ХХ 4693ХХ (АТЗ ХХ 4693ХХ)

1 шт.

Запасные части, инструменты и принадлежности

1 комплект

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ-29.10.59.230-001-28385314-2018 Автоцистерны и автотопливозаправщики. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Производственная Компания «Техинком-Автомаш» (ООО «ПК «Техинком-Автомаш»)

ИНН 5011037442

Адрес: 140301, Московская обл., г. Егорьевск, Корниловский пр-д, д. 3

Телефон/факс: +7(495)286-52-32 / +7(495)286-52-32

E-mail: mro@mroteh.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1 Регистрационный № 71103-18                                          Всего листов 27

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы диспетчерского контроля и управления горным предприятием автоматизированные АСКУ модели АСКУ 5.0

Назначение средства измерений

Системы диспетчерского контроля и управления горным предприятием автоматизированные АСКУ модели АСКУ 5.0 (далее - системы АСКУ) предназначены для автоматического непрерывного измерения объемных долей в воздухе метана, диоксида углерода, оксида углерода, сероводорода, диоксида азота, оксида азота, водорода, кислорода, массовой концентрации пыли, массы осевшей пыли, скорости воздушного потока, температуры воздуха, давления и передачи измерительной информации на диспетчерский пункт, обработки информации, ее отображения и хранения.

Описание средства измерений

Принцип действия систем АСКУ основан на преобразовании параметров рудничной атмосферы посредством первичных измерительных преобразователей (ПИП) в электрические и цифровые сигналы, передачи этих сигналов по каналам связи и дальнейшей их обработке.

Кроме функций, указанных в назначении системы АСКУ обеспечивают:

  • - защитное отключение электропитания шахтного оборудования и выдачу сигналов при достижении предельно допускаемых значений измеряемых параметров, в том числе объемной доли метана (автоматическая газовая защита - АГЗ);

  • -  выдачу предупредительных сигналов;

  • - сбор и обработку информации о состоянии технологического оборудования объекта контроля (шахты) и передачу измерительной информации на диспетчерский пункт для ее обработки, отображения и хранения.

Системы АСКУ осуществляют местное и централизованное диспетчерское ручное, автоматизированное и автоматическое управления основным и вспомогательным технологическим оборудованием и аппаратами энергоснабжения, в том числе АПТВ (автоматическое проветривание тупиковых выработок), АУК (автоматизированное управление конвейерами) и др.

Системы АСКУ являются многоканальными стационарными автоматическими измерительными системами непрерывного действия и состоят из следующих элементов:

  • 1) Серверы приема, хранения и передачи информации (СПХПИ) - наземная часть системы.

  • 2) Внешние устройства, подсоединяемые к СПХПИ вне взрывоопасной зоны (рабочая станция с печатающим устройством, устройство бесперебойного питания (УПС), администраторы связи, барьеры безопасности, медиаконверторы).

  • 3) Подземные контроллеры (далее - ПК) Minewatch PC 21, предназначенные для приема измерительной информации от первичных измерительных преобразователей (ПИП), ее обработки и передачи на диспетчерский пункт.

ПК Minewatch PC 21 могут включать в себя модули ввода/вывода PC 21-1, PC21-1.2, дисплейные модули PC 21-D (монохромный дисплей) или PC 21-CD (цветной дисплей), модули телеметрии PC 21-2T (передача данных по витой паре, протокол SAP), модули преобразования Modbus в CAN bus MW-MC или PC21-1.2-RS485, преобразования CAN bus в Modbus MW-MS, преобразования CAN bus в Ethernet IP MW-EIP или ДД.МТ, преобразования Modbus в Ethernet IP ИПИ.М и медиаконвертора MW-МК или ИПИ.МК.ХХХХ (для передачи данных по оптическому кабелю), искробезопасные преобразователи интерфейсов ИПИ, ИПИ.МВ.1, ИПИ.МВ.3, модули контроля и управления МКУ, модуль аналогового и дискретного ввода PC21-1.2-AI/DI, модуль дискретного вывода PC21-1.2-DO, модуль усилителя Canbus PC21-1.2-CAN.

Совместно с ПК, в зависимости от типа входных/выходных сигналов, используются интерфейсы RS485/422 и оптический типа CSL 9065, а также дифференциальный модуль.

Модули PC 21 объединяются в кластеры, в каждом из которых может быть максимум до 8-ми модулей, связанных посредством CAN bus с максимальной длиной кабеля 500 м, использующей три жилы шахтного кабеля (скорость обмена данными между модулями в кластере до 125 кбод).

Каждый модуль ввода-вывода PC 21-1 обеспечивает подключение до 14-ти сигналов с дискретных датчиков или аналоговых ПИП.

К одному кластеру могут быть подключены до 7-ми удаленных кластеров. Между собой эти 8 кластеров могут обмениваться данными со скоростью 10 кбод посредством моста CAN bus и располагаться на расстоянии до 5 км.

Модуль телеметрии Minewatch РС21-2Т обеспечивает передачу данных на поверхность на расстояние до 15 км по протоколу SAP в соответствии с британским стандартом BS6556.

В случае использования оптического канала передачи данных на поверхность, вместо модуля телеметрии Minewatch РС21-2Т используется модуль преобразования CAN bus в Ethernet IP MW-EIP или ДД.МТ и модуль медиаконвертора MW-МК или ИПИ.МК.XXXX. В этом случае передача информации по одномодовому оптическому кабелю возможна на расстояние до 10 км.

В шахте модули располагаются в оболочках, разработанных для отдельных применений, образуя ряд стандартных блоков. В системе могут использоваться следующие блоки ПК MW PC21:

  • - блок ввода/вывода Minewatch - БВВ (может содержать до двух модулей MW PC21-1, модуль PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, PC21-1.2-RS485, модуль MW-МС и модуль MW-EIP);

  • - блок телеметрии Minewatch - БТ (содержит модуль РС21-2Т);

  • - блок оптотелеметрии MW - БОТ (может содержать модуль MW-EIP или модули ДД.МТ и до 2-х модулей MW-МК или модули ИПИ.МК.ХХХХ);

  • - блок управления Minewatch - БУ (может содержать до двух модулей MW PC21-1, модуль PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, PC21-1.2-RS485, модуль MW PC21-CD/PC21-2D, PC21-1.2-D, модуль MW-MC, модуль MW-EIP, модули ДД.МТ и модуль MW-MS);

  • - блок преобразования Canbus в Ethernet IP MW-EIP (содержит модуль MW-EIP или модули ДД.МТ);

  • - блок интерфейса MW-БИ (может содержать до 2х модулей MW-MS или модули PC21-1.2-RS485);

  • - блок медиаконвертора MW-МК (может содержать до 2-х модулей MW-МК или модули ИПИ.МК.ХХХХ);

  • -  блок управления, сигнализации и связи Minewatch - БУСС (может содержать до двух модулей MW PC21-1, PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, модуль PC21-CD/PC21-2D, PC21-1.2-D, модули ДД.МТ и до 2-х сигнальных плат или шлюзы). Наличие сигнальных плат или шлюза позволяет обеспечить функции аварийного останова конвейера с контролем индикации номера сработавшего блока аварийного отключения, а также контроля, сигнализации и предстартовых блокировок;

  • -  блок кластера Minewatch - БК (содержит до 8-ми модулей различного типа).

  • -  блок считывателя Minewatch РС21-И служит для автоматического бесконтактного определения идентификационного номера жетона - тага (закрепленного за подземным персоналом или транспортным средством), находящегося в поле действия антенн, и направления его перемещения.

Наличие в блоке считывателя линии передачи CAN bus позволяет ему выступать как в роли модуля в кластере, так и отдельного кластера. При расположении блока считывателя на расстоянии менее 5 км от диспетчера, при использовании линии связи мост-CAN, информацию с него напрямую передают на наземную часть. В этом случае для гальванической развязки искроопасных цепей на поверхности и искробезопасных цепей подземной части используют стандартные для этого протокола сертифицированные барьеры безопасности MTL 7755-АС или S914-AC.

  • 4) Первичные измерительные преобразователи (ПИП).

В состав измерительных каналов (далее - ИК) системы АСКУ входят ПИП. Типы применяемых в составе системы АСКУ ПИП приведены в таблице 1.

Системы АСКУ представляют собой многофункциональные трехуровневые системы с централизованным управлением и распределенной функцией измерений: первый уровень -ПИП; второй уровень - ПК; третий уровень - СПХПИ с внешними устройствами.

Таблица 1 - Типы первичных измерительных преобразователей, применяемых в составе систем АСКУ

Тип

Номер в Государственном реестре средств измерений

ИК объемной доли метана

ИДИ-10

28259-14

ДМС 01

21073-06

ДМС 03 и ДМС 03Э

45747-10

МИК-01

62680-15

СКПА

63910-16

ИМРШ

65469-16

СКПД

56528-14

СГА

74682-19

ТХ6363, ТХ6383, ТХ6386, ТХ6387

58758-14,73703-18

ИТС2 исполнений ИТС2-СН4-01, ИТС2-СН4-03, ИТС2-СН4-25

51279-12

ИК объемной доли оксида углерода

ДОУИ

33551-12

СКПА

63910-16

СКПД

56528-14

ТХ6373

58758-14,73703-18

ИТС2 исполнений ИТС2-СО-11

51279-12

СГА

74682-19

СДТГ, мод СДТГ-01

37260-10, 86693-22

ИК объемной доли диоксида углерода

ИДИ-20

28259-14

СКПА

63910-16

ТХ6363

58758-14,73703-18

ИТС2 исполнения ИТС2-СО2-19

51279-12

СГА

74682-19

ИК объемной доли кислорода

ДКИ

48953-12

СКПА

63910-16

СКПД

56528-14

ТХ6373

58758-14,73703-18

ИТС2 исполнения ИТС2-О2-15

51279-12

СГА

74682-19

СДТГ, мод СДТГ-11

37260-10

ИК скорости воздушного потока

СДСВ 01

22814-08, 22814-18

СД-1.В

68845-17

ИК массовой концентрации пыли и массы осевшей пыли

ИЗСТ-01

36151-12

PL-3

63199-16

МИК-01

62680-15

ДИП-1

66801-17

ИК объемной доли водорода

СКПА

63910-16

ТХ6373

58758-14,73703-18

ИТС2 исполнения ИТС2-Н2-27, ИТС2-

H2-28

51279-12

И

К температуры

идт

64114-16

СКПД

56528-14

СКПА

63910-16

СГА

74682-19

ИК давления

МИДА-13П

17636-17

МИДА-15

50730-17

TX 6143

40060-14

СКПД

56528-14

СКПА

63910-16

СГА

74682-19

ИК объемной доли диоксида азота

ТХ6373

58758-14,73703-18

ИТС2 исполнения ИТС2-\О2-23, ИТС2-ЫО2-24

51279-12

ИК объемной доли оксида азота

ТХ6373

58758-14,73703-18

ИТС2 исполнения HTC2-NO-21, ИТС2-№О-22

51279-12

ИК объемной доли сероводорода

ИТС2 исполнения HTC2-H2S-17,

HTC2-H2S-18

51279-12

ТХ6373

58758-14,73703-18

Связь между первичными измерительными преобразователями и модулями ввода/вывода осуществляется посредством унифицированных аналоговых сигналов по току (4 -20) мА или по напряжению (0,4 - 2,0) В или в цифровой форме.

Количество устройств, входящих в состав системы АСКУ на конкретном горнотехнологическом объекте, определяется совокупностью контролируемых и управляемых параметров, количеством и расположением средств приема информации, устройств сигнализации, исполнительных устройств.

Системы АСКУ соответствуют требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011). Взрывозащищенные устройства в составе систем АСКУ относятся к электрооборудованию группы I и предназначены для применения во взрывоопасных средах - опасное состояние 1 и 2 (ГОСТ 31438.2-2011) в соответствии с присвоенной маркировкой взрывозащиты по ГОСТ 31610.0-2014, требованиями ГОСТ 31439-2011 и в соответствии с другими нормативными документами, регламентирующими применение электрооборудования для подземных выработок шахт, опасных по газу и пыли. В условиях эксплуатации указанные устройства в исполнении с искробезопасной цепью образуют искробезопасную систему по ГОСТ Р МЭК 60079-25-2012.

Пломбирование системы осуществляется давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия планки контроллера. ПИП, входящие в состав системы пломбируются при их поверке в соответствии с требованиями, изложенными в их описаниях типа.

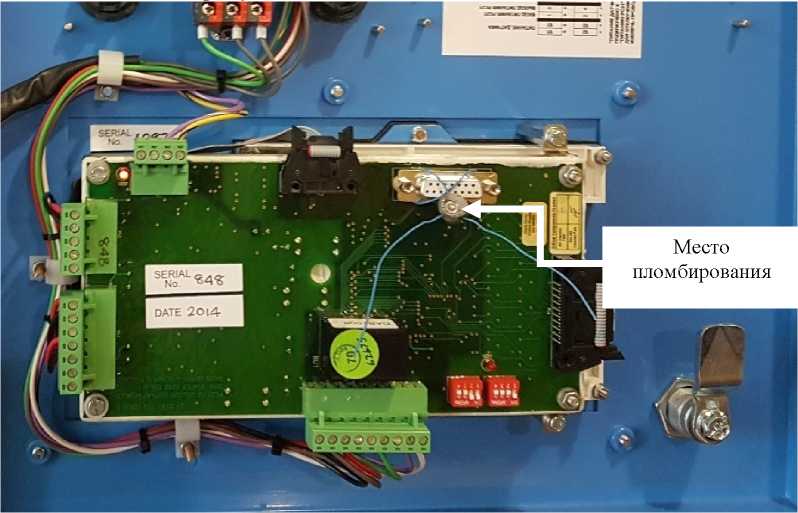

Схема пломбирования подземного контроллера Minewatch PC 21 от несанкционированного доступа приведена на рисунке 1.

Знак поверки наносится на свидетельство о поверке, а также на свинцовые пломбы,

установленные в соответствии с рисунком 1.

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Место пломбирования

Рисунок 1 - Схема пломбирования подземного контроллера Minewatch PC 21

Программное обеспечение

Программное обеспечение систем АСКУ представлено встроенным (интегрированным) ПО микропроцессорных первичных измерительных преобразователей, встроенным (интегрированным) ПО подземных контроллеров Minewatch РС21 и автономным ПО, выполняющимся на выделенном сервере (серверах) и автоматизированных рабочих местах (АРМ) диспетчера.

Встроенное ПО микропроцессорных первичных измерительных преобразователей описано в соответствующих описаниях типа СИ и обеспечивает передачу данных в виде аналогового сигнала или цифровой форме в контроллеры системы.

Встроенное ПО ПК Minewatch РС21 недоступно для считывания и модификации в процессе эксплуатации, информационный обмен ПК с внешними устройствами осуществляется по защищённым интерфейсам (протоколы обмена не предусматривают команд, способных оказать воздействие на встроенное ПО).

Встроенное ПО контроллеров (модулей ввода-вывода MW PC21-1 и модулей преобразования Canbus в Modbus MW PC21-MC и преобразования CAN bus в Modbus MW-MS) создает 8-битное значение (0 - 255) для каждого ПИП. Модуль ввода-вывода MW PC21-1 используется для аналоговых сигналов с ПИП, а модули преобразования Canbus в Modbus MW PC21-MC и преобразования CAN bus в Modbus MW-MS - для цифровых данных Modbus с ПИП. 8-битные значения используются другими контроллерами, а также передаются модулями передачи данных.

Возможна перезапись встроенного ПО ПК в процессе эксплуатации, при этом целостность и подлинность встроенного ПО контролируется с использованием результатов его самоидентификации. Встроенное ПО ПК Minewatch РС21 не подвергается разделению и является метрологически значимым.

Автономное ПО MineSCADA представлено четырьмя основными компонентами -приложением Comms Server, приложением OPC Server, комбинированным клиент-серверным приложением MineSCADA, файлы которых размещаются в отдельном каталоге файловой системы сервера и/или АРМ. Для реализации механизма идентификации и облегчения проверки целостности и подлинности автономного ПО СИ оно сопровождается специализированной контролирующей утилитой Echeck и перечнем метрологически значимых файлов в текстовом файле (файл списка).

Компонент «Comms Server» обеспечивает:

  • - обмен данными с контроллерами по BS6556/SAP;

  • - обмен данными с контроллерами по Ethernet IP;

  • - передачу данных с компонента «MineSCADA»;

  • - передачу данных с компонента «OPC Server», обеспечивая получение контролируемых параметров без преобразований.

Компонент «Comms Server» обеспечивает доступ к неизмененным данным с контроллеров согласно конфигурации.

Компонент «MineSCADA» обеспечивает:

  • - обмен данными с компонентом «Comms Server» и получение значений измерений без преобразований с отображением в виде неисправленных значений на системной странице рабочей станции диспетчера;

  • - редактирование и хранение файлов конфигурации «MineSCADA» (каналы данных используются для получения информации с контроллеров; типы ПИП для преобразования данных о результатах измерений; мнемосхемы отображаемой информации). Файлы конфигурации «MineSCADA» защищены контрольной суммой, «MineSCADA» при работе периодически проверяет конфигурационные файлы и выдаст сообщение об ошибке, если редактирование конфигурационного файла было проведено сторонним ПО;

  • - преобразование результатов измерений, полученных от контроллеров, в значения с размерностью контролируемых параметров в соответствии с конфигурацией и определение характеристик, определяющих качество информации;

  • - отображение результатов измерения и контроля на дисплее диспетчера;

  • - отображение на дисплее текущих и архивных результатов измерения и контроля;

  • - отображение и хранение всех результатов измерений в виде графиков (трендов);

  • - отображение и хранение в файлах журнала всех тревог и событий;

  • - защита паролем системы «MineSCADA».

Защита ПО «MineSCADA» реализована разграничением уровня доступа пользователей (по вводу пары логин/пароль).

Компонент «OPC Server» обеспечивает доступ к неизмененным данным и их передачу без преобразований со SCADA-систем сторонних разработчиков.

Идентификационные данные метрологически значимой части ПО приведены в таблицах 2 - 4.

Таблица 2 - Идентификационные данные программного обеспечения ПК Minewatch РС21

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Minewatch РС21 Firmware

Номер версии (идентификационный номер ПО)

Указывается в паспорте каждого экземпляра контроллера Minewatch РС21

Цифровой идентификатор ПО

отсутствует

Алгоритм вычисления цифрового идентификатора

-

Таблица 3 - Идентификационные данные программного обеспечения MineSCADA

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MineSCADA

Номер версии (идентификационный номер ПО)

Не ниже 6.2.10

Цифровой идентификатор ПО

Указывается в паспорте, формируется и отображается по запросу контролирующей утилитой Echeckl 1.exe

Алгоритм вычисления цифрового идентификатора

MD5

Таблица 4 - Идентификационные данные программного обеспечения контролирующей утилиты

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Echeck11.exe

Номер версии (идентификационный номер ПО)

1.1

Цифровой идентификатор ПО

7B33B0E23 51ACF3 831AF2C052193F60E

Алгоритм вычисления цифрового идентификатора

MD5

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-

2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики ИК объемной доли метана

Первичный измерительный преобразователь

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Время установления показаний Г0.9, с, не более

абсолютной, об. Доля, %

относительной, %

ДМС 01

от 0 до 2,5 %

±0,2

15

ДМС 03

от 0 до 2,5 % от 5 до 100 %

1—н

-

О -Н

-

10

ДМС 03Э

от 0 до 57 % НКПР1)

±5

30

ИДИ-10

от 0 до 2,5 % от 0 до 5 % св. 5 до 100 %

±0,2

±0,5

±10

30

ИМРШ

от 0 до 2 % включ.

Св. 2 до 2,5 % от 0 до 2 % включ. Св. 2 до 5 % включ.

Св. 5 до 100 %

±0,1

±0,1

±5

±5 ±10

30

Первичный измерительный преобразователь

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Время установления показаний Г0.9, с, не более

абсолютной, об. Доля, %

относительной, %

МИК-01

от 0 до 2 % включ. Св. 2 до 5 % включ.

Св. 5 до 100 %

±0,1

±5

±10

30

СКПД

от 0 до 2,5 % включ. св. 2,5 до 10 % включ. св. 10 до 100 % включ.

±0,2

±3

±5

СКПА

от 0 до 2 % включ. св. 2 до 5 % включ.

св. 5 до 100 %

±0,1

±5

±10

30

СГА мод. CH4-1O

от 0 до 2,5 % включ. св.2,5 до 5 %

±0,1

±5

30

СГА мод. CH4-2TK

от 0 до 2,5 %

±0,1

10

СГА мод. CH4-3O

от 0 до 20 % включ. св. 20 до 100 %

±1,0

±5

30

TX6363

От 0 до 2 % включ.

±0,1

Св. 2 до 5 %

±5

от 0 до 60 % включ.

±3,0

св. 60 до 100 %

±5

TX6383

от 0 до 2,5 %

±0,1

от 0 до 50 % НКПР1)

±4 % НКПР

TX6386

TX6387

от 0 до 2,5 %

±0,1

20

ИТС2-СН4-01

ИТС2-СН4-03

от 0 до 2,5 % от 5 до 100 %

±0,1

±3,0

20

ИТС2-СН4-25

от 0 до 2 % включ. Св.2 до 100 %

±0,1

±5

30

Примечание:

1) Значение НКПР в соответствии с ГОСТ 30852.19-2002

Таблица 6 - Метрологические характеристики ИК объемной доли оксида углерода

Первичный измерительный преобразователь

Диапазон измерений, объемная доля оксида углерода, млн-1

Пределы допускаемой основной погрешности

Время установле ния показаний

То.9, с, не более

абсолютной, млн-1

относи

тельной, %

приведен-ной1), %

СДТГ 01

от 0 до 50

±(2+0,1 • Свх)

120

ДОУИ

от 0 до 50

от 0 до 200

±(2+0,1-Свх)

90

СКПА

от 0 до 50 включ.

±5

±10

60

св. 50 до 5000

Первичный измерительный преобразователь

Диапазон измерений, объемная доля оксида углерода, млн-1

Пределы допускаемой основной погрешности

Время установле ния показаний 70.9, с, не более

абсолютной, млн-1

относительной, %

приведен-ной1), %

СКПД

от 0 до 100 включ.

±6

св. 100 до 200

±10

от 0 до 20 включ.

-

±15

ТХ6373

Св. 20 до 50 включ.

-

±15

Св. 20 до 250 включ.

±15

Св. 20 до 500

±15

ИТО^О-И

от 0 до 50 включ.

±5

45

Св. 50 до 500

±10

СГА мод. СО-1

от 0 до 50 включ.

±5

60

Св. 50 до 100

±10

СГА мод. СО-2

от 0 до 100 включ.

±10

±10

60

Св. 100 до 1000

СГА мод. СО-3

от 0 до 200 включ.

±20

60

Св. 200 до 5000

±10

Примечание:

1) Приведенная к верхнему значению диапазона измерений

Свх - объемная доля определяемого компонента на входе ПИП, млн-1

Таблица 7 - Метрологические характеристики ИК объемной доли диоксида углерода

Первичный измерительный преобразователь

Диапазон измерений, объемная доля диоксида углерода, %

Пределы допускаемой основной погрешности

Время установле ния показаний

То.9, с, не более

абсолютной, об.доля, %

относительной, %

приведен

ной1), %

ИДИ-20

от 0 до 2

±0,2

30

СКПА

от 0 до 1 включ.

св.1 до 20

±0,2

±10

60

ТХ6363

от 0 до 2

от 0 до 5

±10

±10

nrc2-CQ2-19

от 0 до 2

±0,1

30

СГА мод. СО2-1

от 0 до 1 включ.

св.1 до 5

±0,1

±10

60

СГА мод. СО2-2

от 0 до 10 включ.

св.10 до 20

±1

±10

60

Примечание: 1) Приведенная к верхнему значению диапазона измерений

Первичный измерительный преобразователь

Диапазон измерений, объемная доля, %

Пределы допускаемой основной погрешности

Время установлен ия показаний 70.9, с, не более

абсолютной, об.доля, %

относи

тельной, %

приведен ной1), %

ДКИ

от 0 до 25

±(0,5+0,1-Свх)

60

СКПД

от 0 до 25

±1

СКПА

от 0 до 25

±0,5

60

ТХ6373

от 0 до 5 включ.

-

±4

Св. 5 до 25

-

±4

ИТС2-О2-15

от 0 до 25

±0,6

30

СГА

от 0 до 16 включ.

±0,5

60

Св. 16 до 25

±0,75

СДТГ-11

от 0 до 25

±(0,5+0,1-Свх)

120

Примечание:

1) Приведенная к верхнему значению диапазона измерений Свх - объемная доля определяемого компонента на входе ПИП, %

Таблица 9 - Метрологические характеристики ИК температуры

Первичный измерительный преобразователь

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности, °С

Время установления показаний г0.9, с, не более

ИДТ

от -50 до 0 включ.

±2

300

св. 0 до +50 включ.

±1

св. +50 до +100 включ.

±2

св. +100 до +150

±3

СГА

от -25 до +50

±0,5

СКПД

от -5 до +40

±3

СКПА

от -10 до +50

±0,3

Таблица 10 - Метрологические характеристики ИК скорости воздушного потока

Первичный измерительный преобразователь

Диапазон измерений скорости воздушного потока, м/с

Пределы допускаемой основной абсолютной погрешности, м/с

Время установления показаний г0.9, с, не более

СДСВ 01

от 0,1 до 0,6 включ.

св. 0,6 до 30

±0,1

±(0,09+0,02-V)

20

СД-1.В

от 0,1 до 40

±(0,12+0,03-V)

Примечание: V - скорость воздушного потока на входе ПИП, м/с.

Первичный измерительный преобразователь

Диапазон измерений давления

Пределы допускаемой основной погрешности

Время установления показаний Г0.9, с, не более

приведенной1, %

абсолютной,

кПа

МИДА-ДА-13П

от 0 до 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1,0 /

1,6 / 2,5 / 4,0 / 6,0 / 10,0

МПа

±0,15; ±0,2;

±0,25; ±0,5

0,05

МИДА-ДИ-13П

От 0 до 0,01 / 0,016 / 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1,0 / 1,6 /

2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 МПа

±0,15; ±0,2;

±0,25; ±0,5

МИДА-ДИВ-13П

от -0,02 до 0,02 МПа; от -0,03 до 0,03 МПа; от -0,05 до 0,05 МПа;

от -0,1 до 0,06; 0,15; 0,3;

0,5; 0,9; 1,5; 2,4 МПа

±0,5; ±1,0

TX 6143

От 0 до 0,01 / 0,02 / 0,05 / 0,1 / 0,2 / 0,5 / 1 / 2 МПа

±0,25

-

0,1

МИДА-15

от -0,1 до 60 2 МПа

±0,05;

±0,1;

±0,15;

±0,25;

±0,5; ±1,0

-

СКПД

от 53,28 до 114,6552 кПа

-

±0,015986

-

СГА

от 80 до 120 кПа

±1

_

-

СКПА

от 50 до 106,7 кПа

-

±1

-

Примечание:

Таблица 12 - Метрологические характеристики ИК массовой концентрации пыли и массы осевшей пыли

Первичный измерительный преобразователь

Диапазон измерений

Поддиапазон измерений, в котором нормирована погрешность

Пределы допускаемой основной погрешности

относи

тельной, %

приведенной1), %

от 0 до 1500 мг/м3

0 до 100 мг/м3 включ.

±20

ИЗСТ-01

св. 100 до 1500 мг/м3

±20

от 0 до 2000 мг/м3

0 до 100 мг/м3 включ.

±15

МИК-01

св. 100 до 1500 мг/м3 включ.

±15

св. 1500 до 2000 мг/м3

±20

ДИП-1

от 0,05 до 0,5 г

от 0,05 до 0,5 г

±20

PL-3

от 15 до 200 мг/м3

от 15 до 200 мг/м3

±20

Примечание:

1) - приведенная к верхнему значению поддиапазона измерений

Таблица 13 - Метрологические характеристики ИК объемной доли водорода

Первичный измерительный преобразователь

Диапазон измерений, объемная доля определяемого компонента, млн-1

Пределы допускаемой основной погрешности

Время установления показаний 70.9, с, не более

абсолютной, объемная доля определяемого компонента, млн-1

относитель ной, %

приведен ной1), %

СКПА

от 0 до 50 включ. св. 50 до 5000

±5

±10

60

ТХ6373

от 0 до 1000

±10

ИТС2-Н2-27

ИТС2-Н2-28

от 0 до 1500

±(2+0,12-Свх)

100

Примечание:

1) - приведенная к верхнему значению поддиапазона измерений

Свх - объемная доля определяемого компонента на входе ПИП, % или млн-1

Первичный измерительный преобразователь

Диапазон измерений, объемная доля определяемого компонента, млн-1

Пределы допускаемой основной погрешности

Время установления показаний

Т0.д, с, не более

абсолютной, объемная доля определяемого компонента, млн-1

относитель ной или, %

приведе нной1), %

ТХ6373

от 0 до 10 включ. св. 10 до 100

-

±20

±20

-

ИТС2-№0-21 ИТС2- NO-22

от 0 до 20

±(1+0,ЬСвх)

-

-

45

Примечание:

1) - приведенная к верхнему значению поддиапазона измерений

Свх - объемная доля определяемого компонента на входе ПИП, % или млн-1

Таблица 15 -Метрологические характеристики ИК объемной доли диоксида азота

Первичный измерительный преобразователь

Диапазон измерений, объемная доля определяемого компонента, млн-1

Пределы допускаемой основной погрешности

Время установлени я показаний т0.д, с, не более

абсолютной, объемная доля определяемого компонента, млн-1

относительн ой или, %

приведе нной1), %

ТХ6373

от 0 до 1 включ.

св. 1 до 20

±20

±20

-

ИТС2-ЫО2-23 ИТС2- NO2-24

от 0 до 20

±(0,5+0,1-Свх)

-

45

Примечание:

1) - приведенная к верхнему значению поддиапазона измерений

Свх - объемная доля определяемого компонента на входе ПИП, % или млн-1

Таблица 16 -Метрологические характеристики ИК сероводорода

Первичный измерительный преобразователь

Диапазон измерений, объемная доля определяемого компонента, млн-1

Пределы допускаемой основной погрешности

Время установления показаний с, не более

абсолютной, объемная доля определяемого компонента, млн-1

относите льной, %

приведен ной1), %

nrC2-H2S-17

ИТС2- H2S-18

от 0 до 10 включ. от 10 до 100

±1,5

±15

45 (Toy)

ТХ6373

от 0 до 10 включ. от 10 до 50

±20

±20

20 о,бз)

Примечание: 1) - приведенная к верхнему значению поддиапазона измерений

Определяемый компонент

Первичный измерительный преобразователь

Пределы допускаемой вариации выходного сигнала, в долях от пределов основной погрешности

Объемная доля метана

ИДИ 10

0,5

ДМС 01

ДМС 03, ДМС 03Э

ИМРШ

МИК-01

HTC2-CH4-01, ИТС2-CH4-03, BTC2-CH4-25

ТХ6383, ТХ6386, ТХ6387

ТХ6363

0,3

СКПД

-

СКПА

СГА

Объемная доля диоксида углерода

ИДИ 20

0,5

ИТС2-CO2-19

ТХ6363

0,3

СКПА

СГА

ДОУИ

ТХ6373

ИТС2-CO-11

СКПД

СКПА

СГА

Объемная доля кислорода

ДКИ

0,5

ТХ6373

HTC2-O2-15

СКПД

СКПА

СГА

Объемная доля водорода

ТХ6373

0,5

ИТС2-И2-27, ИТС2-И2-28

СКПА

Объемная доля оксида азота

ТХ6373

0,5

ИТС2-ЫФ-21, ИТС2-ЫФ-22

HTC2-H2S-17, HTC2-H2S-18

Объемная доля диоксида азота

ТХ6373

0,5

ИТС2-ЫФ2-23, ИТС2-ЫФ2-24

Таблица 18 - Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды от нормальной области значений в рабочих условиях эксплуатации для ИК объемной доли газов и скорости воздушного потока

ИК

Первичный измерительный преобразователь

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля

относительная, %

Объемная доля метана

ИДИ-10

0,5 1)

ДМС 01

1,0 1)

ДМС 03,

ДМС 03Э

±0,2 % (от 0 до 2,5 %) 2) ±6 %

(от 5 до 100 %) 2)

МИК-01

-

±0,2 %

(от 0 до 2 % включ.) 2)

±10 %

(св. 2 до 100 %) 2)

СКПА

СКПД

1,0 1)

ИМРШ

±0,2 %

(от 0 до 2 % включ.) 2)

±10 %

(св. 2 до 2,5 %) 2)

HTC2-CH4-01, ИТС'2-CI 14-03,

1,01)

ИТС'2-CI 14-25

0,51)

ТХ6383, ТХ6386,

ТХ6387

1,0 1)

ТХ6363

0,51)

СГА

0,51)

Объемная доля оксида углерода

ДОУИ

0,8 1)

СКПА

СКПД

1,0 1)

ТХ6373

1,0 1)

ИТС2-('()-11

0,41)

СГА

0,51)

СДТГ

1,5 1)

Объемная доля диоксида углерода

ИДИ-20

0,5 1)

СКПА

ИТС2-('()2-19

0,51)

ТХ6363

0,51)

СГА

0,51)

Объемная доля кислорода

ДКИ

0,5 1)

СКПА

СКПД

1,0 1)

ТХ6373

1,0 1)

ИК

Первичный измерительный преобразователь

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная

доля

относительная,

%

ИТС2-(')2-15

0,41)

СГА

0,51)

СДТГ

1,5 1)

Скорость воздушного потока

СД-1.В

СДСВ 01

0,5

Объемная доля диоксида азота

ТХ6373

1,0 1)

ИТС2-ЫФ2-23,

ИТС2-ЫФ2-24

0,41)

Объемная доля оксида азота

ТХ6373

1,01)

KTC2-NO-21,

ИТС2-ЫФ-22

0,41)

Объемная доля водорода

СКПА

ТХ6373

1,01)

ИТС2-И2-27,

ИТС2-И2-28

0,41)

Объемная доля сероводорода

ИТС2-112S-I7.

KTC2-H2S-18

0,41)

ТХ6373

1,01)

Примечание:

  • 1) - на каждые 10 °С;

  • 2) - в указанном поддиапазоне измерений объемной доли определяемого компонента

Таблица 19 - Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды от нормальной области значений в рабочих условиях эксплуатации для ИК давления

Первичный измерительный преобразователь

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

приведенная3), %

МИДА-13П

-

от ±0,01 до ±0,25 (в зависимости от модели и настройки) 1)

ТХ6143

±0,062)

СКПД

1,0 1)

МИДА-15

от ±0,01 до ±0,1 (в зависимости от основной погрешности) 1)

СКПА

Примечание:

  • 1) - на каждые 10 °С;

  • 2) - на каждый 1 °С

  • 3) - приведенная к верхнему значению диапазона измерений

Таблица 20 - Пределы допускаемой дополнительной погрешности измерений от изменения влажности окружающей среды в рабочих условиях эксплуатации для ИК объемной доли газов и скорости воздушного потока

ИК

Первичный измерительный преобразователь

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля

относительная, %

Объемная доля метана

ИДИ-10

0,2

ДМС 01

1,0

ДМС 03,

ДМС 03Э

±0,2 %

(от 0 до 2,5 %) 2) ±6 %

(от 5 до 100 %) 2)

МИК-01

±0,2 %

(от 0 до 2 % включ.) 2)

±15 %

(св. 2 до 100 %) 2)

СКПА

ИМРШ

СКПД

1,0

ИТС2-СН4-01,

ИТС2-СН4-03,

1,0 2)

ИТС2-СН4-25

0,4 4)

ТХ6363,ТХ6383,

ТХ6386, ТХ6387

0,5

СГА

0,5 3)

ИК

Первичный измерительный преобразователь

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля

относительная,

%

Объемная доля оксида углерода

ДОУИ

0,5 1)1

СКПА

-

СКПД

1,0

ТХ6373

0,4 4)

HTC2-CO-11

0,4 4)

СГА

0,5 3)

СДТГ

0,5 2)

Объемная доля диоксида углерода

ИДИ-20

0,2

СКПА

-

KTC2-CO2-19

0,4 4)

ТХ6363

0,5

СГА

0,5 3)

Объемная доля кислорода

ДКИ

0,5

СКПА

-

СКПД

1,0

ТХ6373

0,5

ИТС2-()2-15

0,4 4)

СГА

0,5 3)

СДТГ

0,5 2)

Скорость воздушного потока

СД-1.В

СДСВ 01

0,5

Объемная доля диоксида азота

ТХ6373

0,5

ИТС2-ЫФ2-23, ИТС2-ЫФ2-24

0,4 4)

Объемная доля оксида азота

ТХ6373

0,5

ИТС2-ЫФ-21,

ИТС2-ЫФ-22

0,4 4)

Объемная доля водорода

СКПА

ТХ6373

0,5

ИТС2-И2-27, ИТС2-И2-28

0,4 4)

Объемная доля сероводорода

ТХ6373

0,5

HTC2-H2S-17, HTC2-H2S-18

0,4 4)

ИК

Первичный измерительный преобразователь

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля

относительная,

%

Примечание:

  • 1) - на каждые 10 %

  • 2) - в указанном поддиапазоне измерений объемной доли определяемого компонента

  • 3) - на каждые 5 %

  • 4) - на каждые 15 %

Таблица 21 - Пределы допускаемой дополнительной погрешности измерений от изменения атмосферного давления в рабочих , условиях эксплуатации для ИК объемной доли газов

ИК

Первичный измерительный преобразователь

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля

относительная, %

Объемная доля метана

ИДИ-10

0,4 1)

ДМС 01

1,0

ДМС 03

±0,2 %

(от 0 до 2,5 %) 2) ±6 %

(от 5 до 100 %) 2)

МИК-01

-

±0,2 %

(от 0 до 2 % включ.) 2)

±30 %

(св. 2 до 100 %) 2)

СКПА

СКПД

0,5 1)

ИМРШ

±0,2 %

(от 0 до 2 % включ.) 2)

±30 %

(св. 2 до 2,5 %) 2)

ИТС2-СН4-01,

ИТС2-СН4-03,

1,0

ИТС2-СН4-25

0,2 3)

ТХ6363,ТХ6383,

ТХ6386, ТХ6387

СГА

0,5 4)

Объемная доля оксида углерода

ДОУИ

0,4 1)

СКПД

0,5 1)

СКПА

ТХ6373

ИТС2-СО-11

0,2 3)

СГА

0,5 4)

ИК

Первичный измерительный преобразователь

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля

относительная,

%

Объемная доля диоксида углерода

ИДИ-20

0,4 12

-

-

СКПА

-

-

-

ИТС2-СО2-19

2,0

-

-

ТХ6363

-

-

-

СГА

0,5 42

-

-

Объемная доля кислорода

ДКИ

0,2 12

-

-

СКПД

0,5 12

-

-

СКПА

-

-

-

ТХ6373

-

-

-

ИТС2-О2-15

0,2 32

-

-

СГА

0,5 42

-

-

Объемная доля диоксида азота

ТХ6373

-

-

ИТС2-№02-23,

ИТС2-№02-24

0,2 32

-

-

Объемная доля оксида азота

ТХ6373

-

-

KTC2-NO-21,

ИТС2-ЫО-22

0,2 32

-

-

Объемная доля водорода

СКПА

-

-

ТХ6373

-

-

ИТС2-Н2-27,

ИТС2-Н2-28

0,2 32

-

-

Объемная доля сероводорода

ТХ6373

-

-

-

ИТС2-112S-I7, KTC2-H2S-18

0,2 32

-

-

Примечание:

1)- на каждые 3.3 кПа

12 - в указанном поддиапазоне измерений объемной доли определяемого компонента 32 - на каждые 4 кПа

4) - на каждые 8 кПа

Таблица 22 - Остальные метрологические характеристики

Наименование характеристики

Значение

Время срабатывания автоматической газовой защиты по метану, с, не более

15

Пределы допускаемой абсолютной погрешности срабатывания сигнализации автоматической газовой защиты по метану, объемная доля, %, не более

±0,1

Таблица 23 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон настройки порогов срабатывания сигнализации, объемная доля метана, %

от 0,5 до 2,0

Время прогрева ПИП, входящих в состав ИК системы, мин, не более

в соответствии с эксплуатационной документацией ПИП

Напряжение питания / ток потребления, В / мА, не более

  • - ПИП

  • -  модулей подземных контроллеров

  • -  источников питания подземной части системы

в соответствии с эксплуатационной документацией ПИП 7,5 / 125 18 / 80 36 / 300

127 / 100

Номинальное напряжение питания элементов наземной части системы, В

220

Длительность питания от аккумуляторных батарей элементов подземной части системы, ч, не менее

8

Расстояние между источниками питания и датчиками, км, не более

5

Сечение линий питания, мм2, не менее

0,5

Максимальное отношение индуктивности к емкости для линии питания, мГн/Ом

47

Максимальная емкость линии питания, мкФ

19,5

Скорость передачи данных между подземными и наземными вычислительными устройствами:

  • -  медь, бод, не менее

  • -  оптика, Мбит/с, не менее

600

100

Скорость передачи данных между распределенными модулями подземного вычислительного кластера / максимальное расстояние между модулями подземного вычислительного кластера, Кбод / км

125 - 10 / 0,5 - 4,5

Расстояние от датчиков до подземных вычислительных устройств, км, не более

3

Длина линий связи между подземными и наземными вычислительными устройствами, км, не более

  • -  медь

  • -  оптика

15

10

Расстояние между подземными вычислительными устройствами и исполнительными устройствами, км, не более

1

Расстояние между подземными вычислительными устройствами и блоками промежуточного реле, км, не более

1

Расстояние между блоками промежуточного реле и управляемой аппаратурой электроснабжения, м, не более

10

Сечение подземных медных линий передачи данных, мм2, не менее

0,5

Наименование характеристики

Значение

Габаритные размеры, (ДхШ*В), мм, не более

- ПИП

в соответствии с

- Модуль ввода / вывода РС21-1

эксплуатационной документацией ПИП 300x150x100

- Дисплейный модуль РС21 -2D

200x150x75

- Модуль телеметрии РС21-2Т

400x250x200

- Модуль преобразования Modbus в Canbus MW-MC

205x125x70

- Модуль преобразования Canbus в Modbus MW-MS

205x125x70

- Модуль преобразования Canbus в Ethernet IP MW-EIP

205x125x70

- Модуль медиаконвертора MW-МК

160x175x50

- Источник питания с батарейной поддержкой

660x350x200

- Источник питания без батарейной поддержки

254x285x137

- Барьер искробезопасности БИБ

100x100x100

- Преобразователь интерфейсов ИПИ

300x300x150

- Преобразователь интерфейсов ИПИ.МВ.1

100x100x20

- Преобразователь интерфейсов ИПИ.МВ.3

100x100x20

- Модуль контроля и управления МКУ

100x100x20

- Модуль преобразования Modbus в Canbus PC21-1.2-

125x100x20

RS485

- Модуль усилителя Canbus PC21-1.2-CAN

100x100x20

- Модуль аналогового и дискретного ввода PC21-1.2-

200x100x20

AI/DI

- Модуль дискретного вывода PC21-1.2-DO

160x100x20

Масса, кг, не более

- ПИП

в соответствии с

- Модуль ввода / вывода РС21-1

эксплуатационной документацией ПИП 3,0

- Дисплейный модуль РС21 -2D

3,0

- Модуль телеметрии РС21-2Т

3,0

- Модуль преобразования Modbus в Canbus MW-MC

0,75

- Модуль преобразования Canbus в Modbus MW-MS

0,75

- Модуль преобразования Canbus в Ethernet IP MW-EIP

0,75

- Модуль медиаконвертора MW-МК

1,3

- Источник питания с батарейной поддержкой

550

- Источник питания без батарейной поддержки

10,0

- Барьер искробезопасности БИБ

1,0

- Преобразователь интерфейсов ИПИ

8

- Преобразователь интерфейсов ИПИ.МВ.1

0,2

- Преобразователь интерфейсов ИПИ.МВ.3

0,2

- Модуль контроля и управления МКУ

0,2

- Модуль преобразования Modbus в Canbus PC21-1.2-

0,75

RS485

- Модуль усилителя Canbus PC21-1.2-CAN

0,75

- Модуль аналогового и дискретного ввода PC21-1.2-

0,75

AI/DI

- Модуль дискретного вывода PC21-1.2-DO

0,75

Наименование характеристики

Значение

Потребляемая мощность

  • -  ПИП

  • -  Модуль ввода / вывода РС21-1, мВт, не более

  • -  Дисплейный модуль РС21 -2D, мВт, не более

  • -  Модуль телеметрии РС21-2Т, мВт, не более

  • -  Модуль преобразования Modbus в Canbus MW-MC, мВт, не более

  • -  Модуль преобразования Canbus в Modbus MW-MS мВт, не более

  • -  Модуль преобразования Canbus в Ethernet IP MW-EIP мВт, не более

  • -  Модуль медиаконвертора MW-МК мВт, не более

  • -  Линия связи CAN bus, мВт, не более

  • -  Барьер искробезопасности БИБ, Вт, не более

  • -  Преобразователь интерфейсов ИПИ, мВт, не более

  • -  Преобразователь интерфейсов ИПИ.МВ.1, мВт, не более

  • -  Преобразователь интерфейсов ИПИ.МВ.3, мВт, не более

  • -  Модуль контроля и управления МКУ, мВт, не более

  • -  Модуль преобразования Modbus в Canbus PC21-1.2-RS485, мВт, не более

  • -  Модуль усилителя Canbus PC21-1.2-CAN, мВт, не более

  • -  Модуль аналогового и дискретного ввода PC21-1.2-AI/DI, мВт, не более

  • -  Модуль дискретного вывода PC21-1.2-DO, мВт, не более

в соответствии с эксплуатационной документацией ПИП 1000

1000

1000

1000

1000

1000

3000

1000

40

2969

800

800

800 1000

1000

1000

1000

Наработка на отказ, часов, не менее

  • - ПИП

  • -  Модули подземного контроллера Minewatch РС21

  • -  Источники питания

  • -  Барьер искробезопасности

в соответствии с эксплуатационной документацией ПИП 45000

45000

45000

Средний срок службы, лет, не менее

  • - ПИП

  • -  Модули подземного контроллера Minewatch РС21

  • -  Источники питания

  • -  Барьер искробезопасности

в соответствии с эксплуатационной документацией ПИП 5

5 (3 - для аккумуляторов)

5

Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-96

  • -   аппаратура подземной части

  • -   аппаратура наземной части

IP54 - IP65

IP20 - IP44

Наименование характеристики

Значение

Условия эксплуатации:

- ПИП

в соответствии с эксплуатационной документацией ПИП

Прочая аппаратура подземной части:

  • -  температура окружающей среды, °С

  • -  атмосферное давление, кПа

  • -  относительная влажность воздуха, %, не более

от 0 до +35 от 87,8 до 119,7

98 (без конденсации влаги)

Аппаратура наземной части:

  • -  температура окружающей среды, °С

  • -  атмосферное давление, кПа

  • -  относительная влажность воздуха, %

от +10 до +40

от 90 до 110

от 30 до 70

Таблица 24- Характеристики структуры Системы

Наименование устройства

Связь с поверхностью

SAP (витая пара) /

Ethernet IP

Оптика

Подземный кластер Minewatch РС21, шт., не более

240

2040

Модуль ввода/вывода РС21-1, шт., не более

1680

12240

Дисплейный модуль PC21-CD, шт., не более

240

2040

Модуль телеметрии РС21-2Т шт., не более

240

-

Телеметрия   Модуль MW-EIP шт., не более

-

255

Модуль ДД.МТ, шт., не более

-

255

Модуль преобразования Canbus в Modbus MW-MS, шт., не более

2040

Модуль преобразования Modbus в Canbus MW-MC шт., не более

2040

Модуль медиаконвертора MW-MK

не ограничено

Модуль преобразования Modbus в Ethernet IP ИПИ.М, шт., не более

240

-

Модуль медиаконвертора ИПИ.МК.ХХХХ, шт., не более

-

не ограничено

Преобразователь интерфейсов ИПИ, шт., не более

не ограничено

-

Преобразователь интерфейсов ИПИ.МВ.1, шт., не более

не ограничено

-

Преобразователь интерфейсов ИПИ.МВ.3, шт., не более

не ограничено

-

Модуль преобразования Modbus в Canbus PC21-1.2-RS485, шт., не более

-

2040

Модуль усилителя Canbus PC21-1.2-CAN, шт., не более

-

2040

Модуль аналогового и дискретного ввода PC21-1.2-AI/DI, шт., не более

-

2040

Модуль дискретного вывода PC21-1.2-DO, шт., не более

-

2040

Аналоговые датчики, шт., не более

23520

171360

Дискретные датчики типа "сухой контакт", шт., не более

23520

171360

Релейные выходы, шт., не более

10080

73440

Аналоговые выходы, шт., не более

3360

24480

Барьер искробезопасности БИБ, шт.

4

-

Сервер приема, хранения и передачи информации СПХПИ

2

2

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 25 - комплект поставки системы АСКУ

Наименование

Обозначение

Количество

Система диспетчерского контроля и управления горным предприятием автоматизированная АСКУ модели АСКУ 5.0

1 шт. 1)

Паспорт

-

1 экз.

Руководство по эксплуатации

АСКУ. 85241828.314870.9032

89 000РЭ

1 экз.

Методика поверки

-

1 экз.

Примечание: 1)- состав определяется Техническим проектом для конкретного Заказчика

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации АСКУ. 85241828.314870. 9032 89 000РЭ (Редакция 2) раздел 8 «Принцип работы. Краткое описание элементов».

Нормативные и технические документы, устанавливающие требования к Системам диспетчерского контроля и управления горным предприятием автоматизированным АСКУ модели АСКУ 5.0

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р МЭК 60079-25-2012 Взрывоопасные среды. Часть 25. Искробезопасные системы;

ТУ 3148-001-85241828-2016 Системы диспетчерского контроля и управления горным предприятием автоматизированные АСКУ модели АСКУ 5.0. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Девис Дерби Сибирь» (ООО «Девис Дерби Сибирь»)

ИНН 4221024800

Адрес: 654027, г. Новокузнецк, ул. Сибиряков-Гвардейцев, 2, оф. 211

Телефон: +7(3843) 991214, факс: +73843991214

e-mail: dds@dds-nk.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

В части вносимых изменений:

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корп. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1 Регистрационный № 81888-21 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 432

Назначение средства измерений

Система измерений количества и показателей качества нефти № 432 (далее - СИКН) предназначена для измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти.

При косвенном методе динамических измерений массу брутто нефти определяют с применением средств измерений (СИ): преобразователя объемного расхода, плотности, температуры и давления Выходные электрические сигналы преобразователя объемного расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму. Массу нетто нефти вычисляет комплекс измерительно-вычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.

СИКН, заводской № 432, представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта.

СИКН состоит из:

  • - блока измерительных линий (БИЛ), состоящего из входного и выходного коллекторов, трех рабочих измерительных линий (далее - ИЛ), одной резервной ИЛ;

  • - блока измерений показателей качества нефти (далее - БИК);

  • - трубопоршневой поверочной установки (ТПУ);

  • - узла регулирования расхода и давления;

  • - межблочной технологической обвязки;

  • - дренажных трубопроводов с запорной арматурой;

  • - системы сбора и обработки информации.

Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

В составе СИКН применены СИ утвержденных типов, которые указаны в таблице 1.

Таблица 1 - Перечень СИ

Наименование СИ

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ)

Преобразователи расхода жидкости турбинные Smith Meter (далее - ТПР)

85769-22

Преобразователи плотности жидкости измерительные модели 7835

15644-01

Преобразователи плотности и вязкости жидкости измерительные модели 7827

15642-01

Преобразователи давления измерительные 3051

14061-99

Преобразователи давления измерительные АИР-20/М2

63044-16

Датчики давления Метран-150

32854-13

Преобразователи измерительные Rosemount 644, Rosemount 3144Р

56381-14

Термопреобразователи сопротивления Rosemount 0065

53211-13

Датчики температуры 644, 3144Р

39539-08

Преобразователи измерительные 644, 3144Р в комплекте с термопреобразователями сопротивления платиновыми серии 65

14683-04, 22257-01,

22257-05

Датчики температуры TMT 142R

63821-16

Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

67527-17

В состав СИКН входит средство измерений объемного расхода в БИК, а также входят показывающие средства измерений утвержденных типов:

  • - манометры и термометры для местной индикации давления и температуры нефти.

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматические измерения объемного расхода и массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода;

  • - автоматизированные вычисления массы нетто нефти как разности массы брутто нефти и массы балласта, с использованием результатов измерений массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды, определенных в аккредитованной испытательной лаборатории за установленные интервалы времени;

  • - автоматические измерения плотности, вязкости и объемного расхода нефти через БИК;

  • - измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

  • - проведение контроля метрологических характеристик и поверки ТПР с применением установки трубопоршневой;

  • - автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - контроль показателей качества нефти и технологических параметров работы СИКН;

  • - защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа;

  • - регистрация и хранение результатов измерений, формирование отчетов. Пломбирование СИКН не предусмотрено.

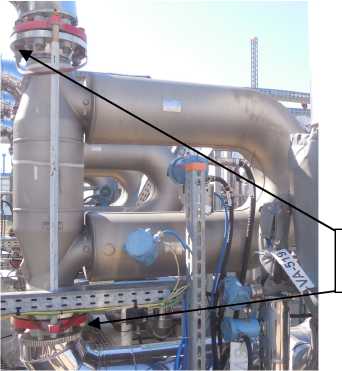

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений

Конструкцией СИКН место нанесения заводского номера не предусмотрено. Идентификация СИКН возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течении всего срока эксплуатации.

Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Anal ogC onverter. app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

d1d130e5

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

6ae1b72f

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.1.18

Цифровой идентификатор ПО

1994df0b

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.1.20

Цифровой идентификатор ПО

6aa13875

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.1.11

Цифровой идентификатор ПО

4bc442dc

Алгоритм вычисления цифрового идентификатора

CRC32

Продолжение таблицы 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.1.28

Цифровой идентификатор ПО

58049d20

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.1.3

Цифровой идентификатор ПО

29c26fcf

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.6.1.6

Цифровой идентификатор ПО

4c134dd0

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.1.5

Цифровой идентификатор ПО

5e6ec20d

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.1.4

Цифровой идентификатор ПО

86fff286

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

f3578252

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.1.12

Цифровой идентификатор ПО

e2edee82

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.1.17

Цифровой идентификатор ПО

5b181d66

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH_PP_AREOM.app

Номер версии (идентификационный номер) ПО

1.3.3.1

Продолжение таблицы 2

Идентификационные данные (признаки)

Значение

Цифровой идентификатор ПО

62b3744e

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.5

Цифровой идентификатор ПО

c5136609

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c25888d2

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.1.50

Цифровой идентификатор ПО

4ecfdc10

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.14

Цифровой идентификатор ПО

c14a276b

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH_MPR_MPR.app

Номер версии (идентификационный номер) ПО

1.1.1.4

Цифровой идентификатор ПО

82dd84f8

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

8da9f5c4

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

41986ac5

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.2.1

Цифровой идентификатор ПО

adde66ed

Алгоритм вычисления цифрового идентификатора

CRC32

Продолжение таблицы 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

KMH_PW.app

Номер версии (идентификационный номер) ПО

1.1.1.2

Цифровой идентификатор ПО

2a3adf03

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c73ae7b9

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.1.34

Цифровой идентификатор ПО

df6e758c

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.33

Цифровой идентификатор ПО

37cc413a

Алгоритм вычисления цифрового идентификатора

CRC32

Примечания

  • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

  • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений объемного расхода нефти, м3

от 570 до 2500*

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

Таблица 4 - Основные технические характеристики СИКН

Наименование характеристики

Значение

Количество измерительных линий, шт.

4 (3 рабочие, 1 резервная)

Максимальное допустимое избыточное давление, МПа

1,6

Суммарные потери давления на БИЛ при максимальном расходе и максимальной вязкости, МПа

  • - в рабочем режиме, не более

  • - в режиме поверки, не более

0,2

0,4

Режим работы СИКН

периодический

Измеряемая среда

нефть, соответствующая ГОСТ 31378-2009 «Нефть.

Общие технические условия», ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

Вязкость кинематическая в рабочем диапазоне температуры, мм2

от 8,0 до 48,9

Плотность в рабочем диапазоне температуры, кг/м3

от 850 до 890

Температура измеряемой среды, °С

  • - минимальная

  • - максимальная

+2

+30

Давление насыщенных паров, кПа (мм рт.ст.), не более

66,7 (500)

Массовая доля воды, %, не более

1,0

Массовая концентрация хлористых солей, мг/дм3, не более

900

Массовая доля механических примесей, %, не более

0,05

Содержание свободного газа

не допускается

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

380±38 трехфазное

220±22 однофазное,

50±1

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха в помещениях, где установлено оборудование СИКН, %

  • - атмосферное давление, кПа

от -35 до +50

от 30 до 80

от 84 до 106

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, не менее, ч

20000

Знак утверждения типа наносится

на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений Комплектность СИКН приведена в таблице 5.

Таблица 5 - Комплектность СИКН

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 432

-

1 шт.

Комплект эксплуатационных документов

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 432 ЛПДС «Староликеево» Горьковского РНУ АО «Транснефть - Верхняя Волга»» (свидетельство об аттестации методики (метода) измерений № 322-RA.RU.312546-2022 от 17.10.2022).

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 432

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное      общество      «Транснефть      -      Верхняя      Волга»

(АО «Транснефть - Верхняя Волга»)

ИНН 5260900725

Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

Телефон (факс): +7(831) 438-22-65, +7 (831) 438-22-05

Web-сайт: uppervolga.transneft.ru

E-mail: referent@tvv.transneft.ru

Изготовитель

Акционерное      общество      «Транснефть      -      Верхняя      Волга»

(АО «Транснефть - Верхняя Волга»)

ИНН 5260900725

Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

Телефон (факс): +7(831) 438-22-65, +7 (831) 438-22-05

Web-сайт: uppervolga.transneft.ru

E-mail: referent@tvv.transneft.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: 8 (843) 272-70-62

Факс: 8 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

В части вносимых изменений

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)

ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон (факс): (495) 950-87-00, (495) 950-85-97

Web-сайт: http s://m etrol ogy. transneft. ru/

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1

Всего листов 10

коммерческого

Регистрационный № 66286-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) ПС 220 кВ Шимановск

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Шимановск (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер АУВП.411711.ФСК.РИК.008.26. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии. Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

ИК

Наименование ИК

Состав измерительных каналов АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической

энергии

УСПД

УССВ ИВК

1

2

3

4

5

6

7

1

ПС Шимановск,

ОРУ-35 кВ,

ВЛ-35 кВ «Шимановск -

Мухино»

ТОЛ-СЭЩ-35

кл.т. 0,5S Ктт = 150/5 рег. № 40086-08

GE-36

кл.т. 0,5 Ктн = (35000/^3)/(100/^3) рег. № 28404-09

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325L рег. № 37288-08

СТВ-01 рег. № 49933-12

2

ПС Шимановск, ОРУ-35 кВ, яч. ВЛ-35 кВ «Шимановск -Реммаш-1»

ТОЛ-СЭЩ-35

кл.т. 0,5S Ктт = 400/5 рег. № 40086-08

GE-36

кл.т. 0,5 Ктн = (35000/^3)/(100/^3) рег. № 28404-09

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

3

ПС Шимановск, ОРУ-35 кВ, яч. ВЛ-35 кВ «Шимановск -Реммаш-2»

ТОЛ-СЭЩ-35

кл.т. 0,5S Ктт = 400/5 рег. № 40086-08

GE-36

кл.т. 0,5 Ктн = (35000/^3)/(100/^3) рег. № 28404-09

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-06

4

ПС Шимановск, ОРУ-35 кВ, яч. ВЛ-35 кВ «Шимановск -Г еоргиевка»

ТОЛ-СЭЩ-35

кл.т. 0,5S Ктт = 200/5 рег. № 40086-08

GE-36

кл.т. 0,5 Ктн = (35000/^3)/(100/^3) рег. № 28404-09

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

5

ПС Шимановск, ОРУ-35 кВ, яч. ВЛ-35 кВ «Шимановск -Чагоян»

ТОЛ-СЭЩ-35

кл.т. 0,2S Ктт = 300/5 рег. № 51623-12

GE-36

кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 28404-09

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

Продолжение таблицы 2

1

2

3

4

5

6

7

6

ПС Шимановск,

ЗРУ-10 кВ, яч.28

ТЛП-10

кл.т. 0,5S

Ктт = 200/5 рег. № 30709-11

НТМИ-10-66 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325L рег. № 37288-08

СТВ-01 рег. № 49933-12

7

ПС Шимановск,

ЗРУ-10 кВ, яч.26

ТЛО-10

кл.т. 0,5S

Ктт = 100/5 рег. № 25433-11

НТМИ-10-66 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

8

ПС Шимановск,

ЗРУ-10 кВ, яч.4

ТПЛ-10

кл.т. 0,5S

Ктт = 200/5 рег. № 47958-11

НТМИ-10

кл.т. 0,5

Ктн = 10000/100 рег. № 831-53

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

9

ПС Шимановск, ЗРУ-10 кВ, яч.№30

ТЛО-10

кл.т. 0,5S

Ктт = 50/5 рег. № 25433-11

НТМИ-10-66 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

10

ПС Шимановск, ЗРУ-10 кВ, яч.№24

ТЛО-10

кл.т. 0,5S

Ктт = 100/5 рег. № 25433-11

НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

11

ПС Шимановск, ЗРУ-10 кВ, яч.№22

ТЛО-10

кл.т. 0,5S

Ктт = 200/5 рег. № 25433-11

НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

12

ПС Шимановск, ЗРУ-10 кВ, яч.№20

ТЛО-10

кл.т. 0,5S

Ктт = 300/5 рег. № 25433-11

НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

13

ПС Шимановск, ЗРУ-10 кВ, яч.№18

ТПЛМ-10

кл.т. 0,5

Ктт = 150/5 рег. № 2363-68

ТПЛ-10

кл.т. 0,5

Ктт = 150/5 рег. № 1276-59

НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

14

ПС Шимановск, ЗРУ-10 кВ, яч.№14

ТОЛ 10-1 кл.т. 0,5

Ктт = 50/5 рег. № 15128-01

НТМИ-10 кл.т. 0,5 Ктн = 10000/100 рег. № 831-53

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

Продолжение таблицы 2

1

2

3

4

5

6

7

15

ПС Шимановск, ЗРУ-10 кВ, яч.№12

ТЛО-10

кл.т. 0,5S

Ктт = 50/5 рег. № 25433-11

НТМИ-10 кл.т. 0,5

Ктн = 10000/100 рег. № 831-53

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325L рег. № 37288-08

СТВ-01 рег. № 49933-12

16

ПС Шимановск,

ЗРУ-10 кВ, яч.№10

ТЛО-10

кл.т. 0,5S Ктт = 150/5 рег. № 25433-11

НТМИ-10 кл.т. 0,5

Ктн = 10000/100 рег. № 831-53

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

17

ПС Шимановск,

ЗРУ-10 кВ, яч.№8

ТЛО-10

кл.т. 0,5S Ктт = 100/5 рег. № 25433-11

НТМИ-10 кл.т. 0,5

Ктн = 10000/100 рег. № 831-53

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

18

ПС Шимановск,

ЗРУ-10 кВ, яч.№6

ТПЛ-10с

кл.т. 0,5

Ктт = 100/5 рег. № 29390-05

НТМИ-10 кл.т. 0,5

Ктн = 10000/100 рег. № 831-53

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

19

ПС Шимановск,

ЗРУ-10 кВ, яч.№2

ТПЛ-10

кл.т. 0,5

Ктт = 400/5 рег. № 1276-59

НТМИ-10 кл.т. 0,5

Ктн = 10000/100 рег. № 831-53

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

20

ПС 220 кВ Шимановск, ЩСН-0,4 кВ, ПСН №3, ПСН №5,

АВ НРП-1,

АВ НРП-2

TAR

кл.т. 0,5 Ктт = 50/5 рег. № 32875-12

-

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

21

ПС 220 кВ Шимановск, Шкаф учета №1 0,4 кВ, КЛ-0,4 кВ

МегаФон №1

ТТН-Ш

кл.т. 0,5

Ктт = 50/5 рег. № 58465-14

-

Альфа A1800 кл.т. 0,5S/1,0 рег. № 31857-06

22

ПС 220 кВ Шимановск, Шкаф учета №2 0,4 кВ, КЛ-0,4 кВ

МегаФон №2

ТТН-Ш

кл.т. 0,5

Ктт = 50/5 рег. № 58465-14

-

Альфа A1800 кл.т. 0,5S/1,0 рег. № 31857-06

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Г раницы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1 - 4, 6 - 12, 15 - 17 (Счетчик 0,2S;

ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

5 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

13, 14, 18, 19 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

20 (Счетчик 0,2S;

ТТ 0,5)

1,0

-

1,7

0,9

0,6

0,8

-

2,7

1,4

0,9

0,5

-

5,3

2,6

1,8

21, 22 (Счетчик 0,5S;

ТТ 0,5)

1,0

-

1,7

1,0

0,8

0,8

-

2,8

1,5

1,1

0,5

-

5,4

2,7

1,9

Номер ИК

cosф

Г раницы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

62%,

65 %,

620 %,

6100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1 - 4, 6 - 12, 15 - 17 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,1

2,5

1,8

1,8

0,5

2,5

1,6

1,2

1,2

5 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)

0,8

2,3

1,6

1,3

1,3

0,5

1,6

1,2

1,0

0,9

13, 14, 18, 19 (Счетчик 0,5;

ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,8

0,5

-

2,6

1,5

1,2

20 (Счетчик 0,5;

ТТ 0,5)

0,8

-

4,3

2,2

1,5

0,5

-

2,5

1,3

1,0

21, 22 (Счетчик 1,0;

ТТ 0,5)

0,8

-

4,5

2,4

1,8

0,5

-

2,8

1,6

1,3

Продолжение таблицы 3

Номер ИК

cosф

Г раницы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

11(2)% < I изм< I 5 %

I5 %<1 изм<1 20 %

I20 %<1изм<1100%

1100 %<1изм<1120%

1 - 4, 6 - 12, 15 - 17 (Счетчик 0,2S;

ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

5 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

13, 14, 18, 19 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

20 (Счетчик 0,2S;

ТТ 0,5)

1,0

-

1,8

1,0

0,8

0,8

-

2,8

1,5

1,1

0,5

-

5,3

2,7

1,9

21, 22 (Счетчик 0,5S;

ТТ 0,5)

1,0

-

2,1

1,6

1,4

0,8

-

3,1

1,9

1,7

0,5

-

5,5

3,0

2,3

Номер ИК

cosф

Г раницы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<1 изм<1 20 %

I20 %<1изм<1100%

1100 %<1изм<1120%

1 - 4, 6 - 12, 15 - 17 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,5

2,7

2,0

1,9

0,5

2,9

1,8

1,4

1,4

5 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)

0,8

2,9

1,9

1,5

1,4

0,5

2,2

1,5

1,2

1,2

13, 14, 18, 19 (Счетчик 0,5;

ТТ 0,5; ТН 0,5)

0,8

-

4,5

2,5

1,9

0,5

-

2,7

1,6

1,4

20 (Счетчик 0,5;

ТТ 0,5)

0,8

-

4,4

2,3

1,6

0,5

-

2,6

1,5

1,2

21, 22 (Счетчик 1,0;

ТТ 0,5)

0,8

-

5,1

2,8

2,2

0,5

-

3,4

2,1

1,9

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков активной энергии

от +21 до +25

- для счетчиков реактивной энергии

от +18 до +22

Рабочие условия: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

УСПД RTU-325L:

- средняя наработка до отказа, ч, не менее

100000

комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее

10000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТОЛ-СЭЩ-35

15 шт.

Трансформатор тока

ТЛП-10

2 шт.

Трансформатор тока

ТЛО-10

16 шт.

Трансформатор тока

ТПЛ-10

5 шт.

Трансформатор тока

ТПЛМ-10

1 шт.

Трансформатор тока

ТОЛ 10-1

2 шт.

Трансформатор тока

ТПЛ-10с

2 шт.

Трансформатор тока

TAR

2 шт.

Трансформатор тока

ТТН-Ш

6 шт.

Трансформатор напряжения

GE-36

6 шт.

Трансформатор напряжения

НТМИ-10-66

1 шт.

Трансформатор напряжения

НТМИ-10

1 шт.

Счетчик электрической энергии трехфазный многофункциональный

Альфа A1800

22 шт.

Устройство сбора и передачи данных

RTU-325L

1 шт.

Комплекс измерительно-вычислительный

СТВ-01

1 шт.

Паспорт-формуляр

АУВП.411711.ФСК.РИК.008.26ПФ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Шимановск». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1 Регистрационный № 81445-21 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Группа «Илим» в г. Братске (Хлорное производство)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Группа «Илим» в г. Братске (Хлорное производство) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (далее - УСПД) и каналообразующую аппаратуру.

  • 3- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ), программное обеспечение (далее - ПО) ПК «Энергосфера» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на сервер БД, а также отображение информации по подключенным к УСПД устройствам.

На сервере БД осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта оптового рынка электрической энергии и мощности (далее - ОРЭМ).

АРМ субъекта ОРЭМ по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена УСВ, принимающим сигналы точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS. УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1 с. Сервер БД обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и времени сервера БД более чем на ±1 с. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени УСПД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дата, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД и УСПД отражают время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 055) указывается типографским способом в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

1

2

Идентификационное наименование ПО

ПК «Энергосфера»

Библиотека pso metr.dll

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО

СBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора ПО

MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные

Номер ИК

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

TH

Счётчик

УСПД /

УСВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

1

ГПП-3 10 кВ,

ЗРУ-10 кВ, 1 сек 10 кВ, яч.11

ТЛШ-10

Кл. т. 0,2S

Ктт 3000/5

Per. № 11077-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-3000

Per. № 17049-09 /

УСВ-3 Per. № 84823-22

активная

реактивная

±0,8

±1,8

±1,5

±2,7

2

ГПП-3 10 кВ,

ЗРУ-10 кВ,

3 сек 10 кВ, яч.49

ТЛШ-10

Кл. т. 0,2S

Ктт 3000/5

Per. № 11077-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±1,8

±1,5

±2,7

3

ГПП-3 10 кВ,

РУ-0,4 кВ, Ввод 0,4 кВ ТСН-1

ТОП-0,66

Кл. т. 0,2S

Ктт 100/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,4

±1,0

±1,3

±2,4

1

2

3

4

5

6

7

8

9

4

ГПП-З 10 кВ, ЗРУ-10 кВ, 2 сек 10 кВ, яч.16

ТЛШ-10

Кл. т. 0,2S

Ктт 3000/5

Per. № 11077-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

ЭКОМ-

3000

Per. № 17049-09 /

УСВ-3 Per. № 84823-22

активная

реактивная

±0,8

±1,8

±1,5

±2,7

5

ГПП-З 10 кВ, ЗРУ-10 кВ, 4 сек 10 кВ, яч.50

ТЛШ-10

Кл. т. 0,2S

Ктт 3000/5

Per. № 11077-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-12

активная

реактивная

±0,8

±1,8

±1,5

±2,7

6

ГПП-З 10 кВ,

РУ-0,4 кВ, Ввод 0,4 кВ ТСН-2

ТОП-0,66

Кл. т. 0,2S

Ктт 100/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,4

±1,0

±1,3

±2,4

7

ГПП-З 10 кВ,

ЗРУ-10 кВ,

2 сек 10 кВ, яч.24, КЛ 10 кВ ф.АРЗ-1

ТОЛ-10-1

Кл. т. 0,2S

Ктт 150/5

Per. № 15128-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±1,8

±1,5

±2,7

8

ГПП-З 10 кВ,

ЗРУ-10 кВ,

1 сек 10 кВ, яч.25, КЛ 10 кВ ф.АРЗ-2

ТОЛ-10-1

Кл. т. 0,2S

Ктт 150/5

Per. № 15128-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±1,8

±1,5

±2,7

1

2

3

4

5

6

7

8

9

9

ГПП-З 10 кВ,

ЗРУ-10 кВ,

2 сек 10 кВ, яч.32, КЛ 10 кВ

ТОЛ-10-1

Кл. т. 0,2S

Ктт 150/5

Per. № 15128-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-12

ЭКОМ-

3000

Per. № 17049-09 /

УСВ-3 Per. № 84823-22

активная

реактивная

±0,8

±1,8

±1,5

±2,7

10

ГПП-З 10 кВ, ЗРУ-10 кВ,

1 сек 10 кВ, яч.ЗЗ, КЛ 10 кВ

ТОЛ-10-1

Кл. т. 0,2S

Ктт 150/5

Per. № 15128-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±1,8

±1,5

±2,7

И

ГПП-З 10 кВ,

ЗРУ-10 кВ,

3 сек 10 кВ, яч.53, КЛ 10 кВ ф.БМТС

ТОЛ-10-1

Кл. т. 0,2S

Ктт 75/5

Per. № 15128-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 10000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-12

активная

реактивная

±0,8

±1,8

±1,5

±2,7

12

ТП-193 10 кВ, РУ-0,4 кВ,

2 с.ш. 0,4 кВ, ячДб, КЛ 0,4 кВ

ТОП-0,66

Кл. т. 0,2S

Ктт 100/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,4

±1,0

±1,3

±2,4

13

ТП-187 10 кВ,

РУ-0,4 кВ,

ЩСУ-0,4 кВ,

1 с.ш. 0,4 кВ, КЛ 0,4 кВ

ТОП-0,66

Кл. т. 0,2S

Ктт 40/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,4

±1,0

±1,3

±2,4

1

2

3

4

5

6

7

8

9

14

РП6 кВ Рассолопромысел, РУ-6 кВ, 1 с.ш. 6 кВ, яч.И

ТОЛ-10-1

Кл. т. 0,2S

Ктт 400/5

Per. № 15128-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 6000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-3000 Per. № 17049-09 /

УСВ-3 Per. № 84823-22

активная

реактивная

±0,8

±1,8

±1,5

±2,7

15

РП6 кВ Рассолопромысел, РУ-0,4 кВ, Ввод 0,4 кВ ТСН-1

ТОП-0,66

Кл. т. 0,2S

Ктт 50/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,4

±1,0

±1,3

±2,4

16

РП6 кВ Рассолопромысел, РУ-6 кВ, 2 с.ш. 6 кВ, яч.8

ТОЛ-10-1

Кл. т. 0,2S

Ктт 400/5

Per. № 15128-07

НАМИ-10-95 УХЛ2 Кл. т. 0,5

Ктн 6000/100

Per. №20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±1,8

±1,5

±2,7

17

РП6 кВ Рассолопромысел, РУ-0,4 кВ, Ввод 0,4 кВ ТСН-2

ТОП-0,66

Кл. т. 0,2S

Ктт 50/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,4

±1,0

±1,3

±2,4

Пределы допускаемой погрешности СОЕВ АПИС КУЭ, с

±5

1

2

3

4

5

6

7

8

9

Примечания:

  • 1. Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана для coscp = 0,8 инд 1=0,02 1Ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ПК №№ 1-17 от 0 до +40 °C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Per. № - регистрационный номер в Федеральном информационном фонде.

  • 5. Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 6. Допускается замена УСПД, У СВ на аналогичное устройство, утвержденного типа.

  • 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 8. Допускается изменение наименований ПК, без изменения объекта измерений.

  • 9. Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

17

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 2 до 120

- коэффициент мощности

от 0,5 инд до 0,8 емк

- частота, Гц

от 49,5 до 50,5

- температура окружающей среды для ТТ и ТН, оС

от -40 до +40

- температура окружающей среды в месте расположения счетчиков, оС:

от -40 до +60

- температура окружающей среды в месте расположения УСВ, оС

от -25 до +60

- температура окружающей среды в месте расположения УСПД, оС

от -10 до +50

- температура окружающей среды в месте расположения сервера БД, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее: для счетчиков СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.08 (Рег. № 36697-08)

140000

для счетчиков СЭТ-4ТМ.03М (Рег. № 36697-12)

165000

- среднее время восстановления работоспособности, ч

2

УСВ:

- среднее время наработки на отказ не менее, ч

180000

- среднее время восстановления работоспособности, ч

2

УСПД:

- среднее время наработки на отказ не менее, ч

75000

- среднее время восстановления работоспособности, ч

2

Сервер БД:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

1

2

Глубина хранения информации:

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях,

сут, не менее

113

- при отключении питания, год, не менее

40

УСПД:

- суточные данные о тридцатиминутных приращениях

электропотребления по каждому каналу и электропотребление

за месяц по каждому каналу, сут, не менее

45

- сохранение информации при отключении питания, год, не

менее

10

Сервер БД:

- хранение результатов измерений и информации состояний

средств измерений, год, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера БД и УСПД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счётчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и УСПД;

  • - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД;

  • - сервера БД;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - УСПД;

  • - сервера БД.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - УСПД (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформатор тока

ТЛШ-10

12

Трансформатор тока

ТОП-0,66

18

Трансформатор тока

ТОЛ-10-I

16

Трансформатор напряжения

НАМИ-10-95 УХЛ2

6

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М

8

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М.08

6

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М

3

Устройство синхронизации времени

УСВ-3

1

Устройство сбора и передачи данных

ЭКОМ-3000

1

Программное обеспечение

ПК «Энергосфера»

1

Паспорт-Формуляр

85599429.446453.055.ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Группа «Илим» в г. Братске (Хлорное производство), аттестованном ООО «МЦМО», уникальный номер записи в реестре аккредитованных лиц № 01.00324-2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Грандстройпроект» (ООО «Грандстройпроект»)

ИНН 7801472495

Адрес: 650036, г. Кемерово, пр-т Ленина, д. 90/3, каб. 800

Телефон: (3842) 45-55-54

Факс: (3842) 45-55-54

E-mail: gsp1@kuzbassenergo.ru; gsp2@kuzbassenergo.ru

Изготовитель

Общество с ограниченной ответственностью «Грандстройпроект»

(ООО «Грандстройпроект»)

ИНН 7801472495

Адрес: 650036, г. Кемерово, пр-т Ленина, д. 90/3, каб. 800

Телефон: (3842) 45-55-54

Факс: (3842) 45-55-54

E-mail: gsp1@kuzbassenergo.ru; gsp2@kuzbassenergo.ru

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1 Регистрационный № 81416-21 Всего листов 22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Группа «Илим» в г. Братске

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Группа «Илим» в г. Братске (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (далее - УСПД) и каналообразующую аппаратуру.

  • 3- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ), программное обеспечение (далее - ПО) ПК «Энергосфера» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на сервер БД, а также отображение информации по подключенным к УСПД устройствам.

На сервере БД осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта оптового рынка электрической энергии и мощности (далее - ОРЭМ).

АРМ субъекта ОРЭМ по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена УСВ, принимающим сигналы точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS. УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1 с. Сервер БД обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и времени сервера БД более чем на ±1 с. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени УСПД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дата, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД и УСПД отражают время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 056) указывается типографским способом в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

1

2

Идентификационное наименование ПО

ПК «Энергосфера»

Библиотека pso metr.dll

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО

СBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора ПО

MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

TH

Счётчик

УСПД /

УСВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

1

ВЛ-6 кВ Водозабор Б, оп.11, отпайка в сторону

ТП 6 кВ ВТВ БЛПК-

БрАЗ, Шкаф ПКУ 6 кВ

ТОЛ-10-1

Кл. т. 0,5S

Ктт 600/5

Per. № 15128-07

НОЛП-6

Кл. т. 0,5

Ктн 6000/100

Per. №27112-04

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 /

УСВ-3 Per.

№ 84823-22

активная

реактивная

±1Д

±2,6

±2,7

±4,3

2

ВРУ-0,4 кВ ИЛТУС,

Шкаф 0,4 кВ АВР, Ввод 0,4 кВ

ТОП-0,66

Кл. т. 0,5

Ктт 200/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

3

РП-11 6 кВ, РУ-6 кВ,

2 с.ш. 6 кВ, яч.25, КЛ 6 кВ ф.ТПХ-1

ТИЛ-10-М

Кл. т. 0,5

Ктт 150/5

Per. №22192-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

1

2

3

4

5

6

7

8

9

4

РП-11 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч.8,

КЛ 6 кВ ф ТПХ-2

ТПЛ-10

Кл. т. 0,5

Ктт 150/5

Per. № 1276-59

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±1Д

±2,6

±3,0

±4,8

5

РП-31 6 кВ, РУ-6 кВ,

1 с.ш. 6 кВ, яч.19

ТПЛ-Ю-М

Кл. т. 0,5S

Ктт 200/5

Per. №22192-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±2,7

±4,3

6

ТП-25 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т

ТШП-0,66

Кл. т. 0,5

Ктт 750/5

Per. № 15173-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

7

РП-31 6 кВ, РУ-6 кВ,

2 с.ш. 6 кВ, яч.22

ТПЛ-Ю-М

Кл. т. 0,5S

Ктт 200/5

Per. №22192-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±2,7

±4,3

8

ТП-25 6 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону

РУ-0,4 кВ ООО ББС

ТШП-0,66

Кл. т. 0,5

Ктт 400/5

Per. № 15173-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

1

2

3

4

5

6

7

8

9

9

РП-3 6 кВ, РУ-6 кВ,

1 с.ш. 6 кВ, яч.18

ТПЛ-10

Кл. т. 0,5

Ктт 150/5

Per. № 1276-59

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±1Д

±2,6

±3,0

±4,8

10

ТП-38 6 кВ, РУ-0,4 кВ,

1 с.ш. 0,4 кВ, яч.7, КЛ 0,4 кВ

ТОП-0,66

Кл. т. 0,5

Ктт 150/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

И

ТП-241 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

ТШЛ-0,66

Кл. т. 0,5

Ктт 2000/5

Per. №47957-11

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

12

ТП-241 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

ТШЛ-0,66

Кл. т. 0,5

Ктт 1000/5

Per. №47957-11

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

13

ГПП-1 6 кВ, РУ-6 кВ,

1 с.ш. 6 кВ, яч.5

ТЛШ-10

Кл. т. 0,2S

Ктт 3000/5

Per. № 11077-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±0,8

±1,8

±1,5

±2,7

1

2

3

4

5

6

7

8

9

14

ГПП-1 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ ТСН-1

ТОП-0,66

Кл. т. 0,5

Ктт 200/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±0,8

±2,2

±2,9

±4,6

15

ГПП-1 6 кВ, РУ-6 кВ,

2 с.ш. 6 кВ, яч.14

ТЛШ-10

Кл. т. 0,2S

Ктт 3000/5

Per. № 11077-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±0,8

±1,8

±1,5

±2,7

16

ГПП-1 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ ТСН-2

ТОП-0,66

Кл. т. 0,5

Ктт 200/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

17

ГПП-1 6 кВ, РУ-6 кВ,

2 с.ш. 6 кВ, яч.25,

КЛ6 кВ

ТПЛ-10

Кл. т. 0,5

Ктт 200/5

Per. № 1276-59

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±1,1

±2,6

±3,0

±4,8

18

ТП-231 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т

ТОП-0,66

Кл. т. 0,5

Ктт 200/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

1

2

3

4

5

6

7

8

9

19

ТП-232 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т

Т-0,66 УЗ

Кл. т. 0,5

Ктт 400/5

Per. №71031-18

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±0,8

±2,2

±2,9

±4,6

20

ГПП-2 6 кВ, РУ-6 кВ,

1 с.ш. 6 кВ, яч.38

ТЛШ-10

Кл. т. 0,5S

Ктт 3000/5

Per. № 11077-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±1Д

±2,6

±2,7

±4,3

21

ГПП-2 6 кВ, РУ-6 кВ,

2 с.ш. 6 кВ, яч.42

ТЛШ-10

Кл. т. 0,5S

Ктт 3000/5

Per. № 11077-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±1,1

±2,6

±2,7

±4,3

22

ГПП-2 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ ТСН-1

ТОП-0,66

Кл. т. 0,5

Ктт 40/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

23

ГПП-2 6 кВ, РУ-6 кВ,

3 с.ш. 6 кВ, яч.45

ТЛШ-10

Кл. т. 0,5S

Ктт 3000/5

Per. № 11077-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±1,1

±2,6

±2,7

±4,3

1

2

3

4

5

6

7

8

9

24

ГПП-2 6 кВ, РУ-6 кВ,

4 с.ш. 6 кВ, яч.49

ТЛШ-10

Кл. т. 0,5S

Ктт 3000/5

Per. № 11077-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 /

УСВ-3 Per.

№ 84823-22

активная

реактивная

±1Д

±2,6

±2,7

±4,3

25

ГПП-2 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ ТСН-2

ТОП-0,66

Кл. т. 0,5

Ктт 40/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

26

ГПП-2 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч.6, КЛ6кВф.1РП-13

тпол-ю

Кл. т. 0,5

Ктт 1500/5

Per. № 1261-59

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

27

ГПП-2 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч.31, КЛ 6 кВ ф.2РП-13

ТПОЛ-Ю

Кл. т. 0,5

Ктт 1500/5

Per. № 1261-59

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

28

ГПП-2 6 кВ, РУ-6 кВ, 3 с.ш. 6 кВ, яч.12, КЛ6кВф.ЗРП-13

ТПОЛ-Ю

Кл. т. 0,5

Ктт 1500/5

Per. № 1261-59

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

1

2

3

4

5

6

7

8

9

29

ГПП-2 6 кВ, РУ-6 кВ, 4 с.ш. 6 кВ, яч.24, КЛ 6 кВ ф.4РП-13

тпол-ю

Кл. т. 0,5

Ктт 1500/5

Per. № 1261-59

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 /

УСВ-3 Per № 84823-22

активная

реактивная

±1Д

±2,6

±3,0

±4,8

30

ТП-236 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т

ТШЛ-0,66

Кл. т. 0,5

Ктт 500/5

Per. №47957-11

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

31

ТП-335 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т

ТОП-0,66

Кл. т. 0,5

Ктт 150/5

Per. № 15174-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

32

ТП-122 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т

ТШП-0,66

Кл. т. 0,5

Ктт 400/5

Per. № 15173-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±0,8

±2,2

±2,9

±4,6

33

ТП-123 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т

ТШП-0,66

Кл. т. 0,5

Ктт 400/5

Per. № 15173-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-17

активная

реактивная

±0,8

±2,2

±2,9

±4,6

1

2

3

4

5

6

7

8

9

34

РП-15 6 кВ, РУ-6 кВ,

2 с.ш. 6 кВ, яч.16

ТПЛ-Ю-М

Кл. т. 0,5

Ктт 200/5

Per. №47958-16

НАМИТ-Ю-2

Кл. т. 0,5

Ктн 6000/100 Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

ЭКОМ-ЗООО Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±1Д

±2,6

±3,0

±4,8

35

ГПП-2 6 кВ, РУ-6 кВ,

1 с.ш. 6 кВ, яч.5, КЛ 6 кВ ф.ТП-139 Т-2

ТПЛ-Ю-М

Кл. т. 0,5

Ктт 150/5 Per. №22192-07

НАМИТ-Ю-2

Кл. т. 0,5

Ктн 6000/100 Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

36

ГПП-2 6 кВ, РУ-6 кВ,

4 с.ш. 6 кВ, яч.25, КЛ6 кВ ф.ТП-141 Т-2

ТПЛ-10

Кл. т. 0,5

Ктт 200/5

Per. № 1276-59

НАМИТ-Ю-2

Кл. т. 0,5

Ктн 6000/100 Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

37

ГПП-2 6 кВ, РУ-6 кВ,

4 с.ш. 6 кВ, яч.20, КЛ6 кВ ф.ТП-144 Т-1,

ТП-143 Т-1

ТПЛ-10

Кл. т. 0,5

Ктт 200/5

Per. № 1276-59

НАМИТ-Ю-2

Кл. т. 0,5

Ктн 6000/100 Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

38

ГПП-2 6 кВ, РУ-6 кВ,

4 с.ш. 6 кВ, яч.55а, КЛ 6 кВ ф.ТП-139 Т-1, ТП-140

ТПЛ-Ю-М

Кл. т. 0,5S

Ктт 200/5

Per. №22192-07

НАМИТ-Ю-2

Кл. т. 0,5

Ктн 6000/100 Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±2,7

±4,3

1

2

3

4

5

6

7

8

9

39

ГПП-2 6 кВ, РУ-6 кВ,

2 с.ш. 6 кВ, яч.51б, КЛ6 кВ ф.ТП-144 Т-2

ТПЛ-Ю-М

Кл. т. 0,5

Ктт 150/5

Per. №22192-01

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±1Д

±2,6

±3,0

±4,8

40

ГПП-2 6 кВ, РУ-6 кВ, 4 с.ш. 6 кВ, яч.23, КЛ 6 кВ ф.ТП-229

ТПЛ-10

Кл. т. 0,5

Ктт 150/5

Per. № 1276-59

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

41

ТП-104 6 кВ, РУ-0,4 кВ,

1 с.ш. 0,4 кВ, яч.З, КЛ 0,4 кВ

ТШП-0,66

Кл. т. 0,5

Ктт 400/5

Per. № 15173-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

42

ТП-27 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т

ТНШЛ-0,66

Кл. т. 0,5

Ктт 1500/5

Per. № 1673-07

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

43

ТП-27а 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т

ТШЛ-0,66

Кл. т. 0,5

Ктт 1500/5

Per. №47957-11

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

1

2

3

4

5

6

7

8

9

44

ТП-28 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

ТНШЛ-0,66

Кл. т. 0,5

Ктт 1500/5

Per. № 1673-07

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±0,8

±2,2

±2,9

±4,6

45

ТП-28 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

ТНШЛ-0,66

Кл. т. 0,5

Ктт 1500/5

Per. № 1673-07

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

46

ТП-28а 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

ТШЛ-0,66

Кл. т. 0,5

Ктт 1000/5

Per. №47957-11

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

47

ТП-28а 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

ТШЛ-0,66

Кл. т. 0,5

Ктт 1000/5

Per. №47957-11

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

48

ТП-29 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т

ТНШЛ-0,66

Кл. т. 0,5

Ктт 1500/5

Per. № 1673-07

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

1

2

3

4

5

6

7

8

9

49

ТП-20 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

ТШП-0,66

Кл. т. 0,5

Ктт 1500/5

Per. № 15173-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±0,8

±2,2

±2,9

±4,6

50

ТП-20 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

ТШП-0,66

Кл. т. 0,5

Ктт 1500/5

Per. № 15173-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

51

РП-34 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч.1, ВЛ-604 6 кВ

тпол-ю

Кл. т. 0,5S

Ктт 600/5

Per. № 1261-08

НТМИ-6-66

Кл. т. 0,5 Ктн 6000/100

Per. №2611-70

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±1Д

±2,6

±2,7

±4,3

52

РП-34 6 кВ, РУ-6 кВ,

2 с.ш. 6 кВ, яч.2,

ВЛ-605 6 кВ

ТПОЛ-Ю

Кл. т. 0,5S

Ктт 600/5

Per. № 1261-08

НТМИ-6-66

Кл. т. 0,5 Ктн 6000/100

Per. №2611-70

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±1,1

±2,6

±2,7

±4,3

53

ТП-104 6 кВ, РУ-0,4 кВ,

2 с.ш. 0,4 кВ, яч.4, КЛ 0,4 кВ

ТШП-0,66

Кл. т. 0,5

Ктт 400/5

Per. № 15173-06

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

1

2

3

4

5

6

7

8

9

54

ТП-28а 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону ЩУ 0,4 кВ У бежище

ТТИ-А

Кл. т. 0,5S

Ктт 100/5

Per. №28139-12

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-17

эком-зооо Per.

№ 17049-09 /

УСВ-3 Per.

№ 84823-22

активная

реактивная

±0,8

±2,2

±2,6

±4,2

55

ТП-27а 6 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону ЩУ 0,4 кВ Лаборатория

ТШП-0,66

Кл. т. 0,5S

Ктт 200/5

Per. №64182-16

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±0,8

±2,2

±2,6

±4,2

56

ЩП 0,4 кВ Атлант, КЛ 0,4 кВ от ВРУ-0,4 кВ ИЛТУС

ТТИ-А

Кл. т. 0,5S

Ктт 100/5

Per. №28139-12

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±0,8

±2,2

±2,6

±4,2

57

ТП-105 6 кВ, РУ-0,4 кВ,

2 с.ш. 0,4 кВ, яч.11, КЛ 0,4 кВ

ТШП-0,66

Кл. т. 0,5

Ктт 400/5

Per. № 58385-14

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±0,8

±2,2

±2,9

±4,6

58

ЩУ 0,4 кВ Вымпелком, КЛ 0,4 кВ от ШР 0,4 кВ №42

СТА

Кл. т. 0,5

Ктт 25/5

Per. № 26069-03

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-17

активная

реактивная

±0,8

±2,2

±2,9

±4,6

1

2

3

4

5

6

7

8

9

59

РП-12 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч.1, КЛ 6 кВ ф.1РП-12

тпол-ю

Кл. т. 0,5S

Ктт 1000/5

Per. № 1261-08

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-12

эком-зооо Per.

№ 17049-09 / УСВ-3 Per.

№ 84823-22

активная

реактивная

±1Д

±2,6

±2,7

±4,3

60

РП-12 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч.12, КЛ 6 кВ ф.2РП-12

ТОЛ-НТЗ-10-31

Кл. т. 0,5

Ктт 1000/5

Per. № 51679-12

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±3,0

±4,8

61

РП-8 6 кВ, РУ-6 кВ,

4 с.ш. 6 кВ, яч.70

ТПЛ-Ю-М

Кл. т. 0,5S

Ктт 300/5

Per. №22192-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-12

активная

реактивная

±1,1

±2,6

±2,7

±4,3

62

ТП-25 6 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону РУ-0,4 кВ

ООО ГКО

ТОП М-0,66 УЗ

Кл. т. 0,5

Ктт 200/5

Per. № 59924-15

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,9

±4,6

63

ТП-241 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, КЛ-0,4 кВ в сторону

ЩУ 0,4 кВ АБК

ТШП-0,66-30

Кл. т. 0,5S

Ктт 200/5

Per. № 75076-19

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5 Per. № 36697-08

активная

реактивная

±0,8

±2,2

±2,6

±4,2

1

2

3

4

5

6

7

8

9

64

ГПП-2 6 кВ, РУ-6 кВ,

1 с.ш. 6 кВ, яч.1,

КЛ6 кВ

ТПЛ-Ю-М

Кл. т. 0,5

Ктт 200/5

Per. №22192-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

эком-зооо Per.

№ 17049-09 /

УСВ-3 Per.

№ 84823-22

активная

реактивная

±1Д

±2,6

±3,0

±4,8

65

ГПП-2 6 кВ, РУ-6 кВ,

4 с.ш. 6 кВ, яч.21,

КЛ6 кВ

ТПЛ-Ю-М

Кл. т. 0,5S

Ктт 200/5

Per. №22192-07

НАМИТ-10-2

Кл. т. 0,5

Ктн 6000/100

Per. № 16687-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-08

активная

реактивная

±1,1

±2,6

±2,7

±4,3

Пределы допускаемой погрешности СОЕВ АПИС КУЭ, с

±5

Примечания:

  • 1. Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана для coscp = 0,8 инд 1=0,02(0,05) ТНОм и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ПК №№ 1-65 от 0 до +40 °C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Per. № - регистрационный номер в Федеральном информационном фонде.

  • 5. Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 6. Допускается замена УСПД, У СВ на аналогичное устройство, утвержденного типа.

  • 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 8. Допускается изменение наименований ПК, без изменения объекта измерений.

  • 9. Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

65

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном:

от 2(5) до 120

- коэффициент мощности

от 0,5 инд до 0,8 емк

- частота, Гц

от 49,5 до 50,5

- температура окружающей среды для ТТ и ТН, оС

от -25 до +35

- температура окружающей среды в месте расположения счетчиков, оС:

от -40 до +60

- температура окружающей среды в месте расположения УСВ, оС

от -25 до +60

- температура окружающей среды в месте расположения УСПД, оС

от -10 до +50

- температура окружающей среды в месте расположения сервера БД, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее: для счетчиков СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.08 (Рег. № 36697-08)

140000

для счетчиков СЭТ-4ТМ.03М (Рег. № 36697-12)

165000

для счетчиков СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.08 (Рег. № 36697-17)

220000

- среднее время восстановления работоспособности, ч

2

УСВ:

- среднее время наработки на отказ не менее, ч

180000

- среднее время восстановления работоспособности, ч

2

УСПД:

- среднее время наработки на отказ не менее, ч

75 000

- среднее время восстановления работоспособности, ч

2

Сервер БД:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

1

2

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях,

сут, не менее

113

- при отключении питания, год, не менее

40

УСПД:

- суточные данные о тридцатиминутных приращениях

электропотребления по каждому каналу и электропотребление

за месяц по каждому каналу, сут, не менее

45

- сохранение информации при отключении питания, год, не

менее

10

Сервер БД:

- хранение результатов измерений и информации состояний

средств измерений, год, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера БД и УСПД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счётчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и УСПД;

  • - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД;

  • - сервера БД;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - УСПД;

  • - сервера БД.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - УСПД (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформатор тока

ТОЛ-10-I

3

Трансформатор тока

ТОП-0,66

24

Трансформатор тока

ТПЛ-10-М

16

Трансформатор тока

ТПЛ-10

12

Трансформатор тока

ТШП-0,66

24

Трансформатор тока

ТШЛ-0,66

18

Трансформатор тока

ТЛШ-10

18

Трансформатор тока

ТПОЛ-10

8

Трансформатор тока

ТПЛ-10-М

2

Трансформатор тока

ТНШЛ-0,66

12

Трансформатор тока

ТПОЛ-10

6

Трансформатор тока

ТТИ-А

6

Трансформатор тока

ТШП-0,66

3

1

2

3

Трансформатор тока

ТШП-0,66

3

Трансформатор тока

СТА

3

Трансформатор тока

ТОЛ-НТЗ-10-31

2

Трансформатор тока

ТПЛ-10-М

2

Трансформатор тока

ТОП М-0,66 У3

3

Трансформатор тока

Т-0,66 У3

3

Трансформатор тока

ТШП-0,66-30

3

Трансформатор напряжения

НОЛП-6

2

Трансформатор напряжения

НАМИТ-10-2

15

Трансформатор напряжения

НТМИ-6-66

2

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M

21

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М.08

27

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M

2

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M

8

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M.08

7

Устройство синхронизации времени

УСВ-3

1

Устройство сбора и передачи данных

ЭКОМ-3000

1

Программное обеспечение

ПК «Энергосфера»

1

Паспорт-Формуляр

85599429.446453.056.ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Группа «Илим» в г. Братске, аттестованном ООО «МЦМО», уникальный номер записи в реестре аккредитованных лиц № 01.00324-2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Грандстройпроект» (ООО «Грандстройпроект»)

ИНН 7801472495

Адрес: 650036, г. Кемерово, пр-т Ленина, д. 90/3, каб. 800

Телефон: (3842) 45-55-54

Факс: (3842) 45-55-54

E-mail: gsp1@kuzbassenergo.ru; gsp2@kuzbassenergo.ru

Изготовитель

Общество с ограниченной ответственностью «Грандстройпроект» (ООО «Грандстройпроект»)

ИНН 7801472495

Адрес: 650036, г. Кемерово, пр-т Ленина, д. 90/3, каб. 800

Телефон: (3842) 45-55-54

Факс: (3842) 45-55-54

E-mail: gsp1@kuzbassenergo.ru; gsp2@kuzbassenergo.ru

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп») ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1 Регистрационный № 81851-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы ртути лабораторные РА-915Лаб

Назначение средства измерений

Анализаторы ртути лабораторные РА-915Лаб (далее - анализаторы) предназначены для измерений массы ртути в почвах, пробах пищевых продуктов и продовольственного сырья, кормах, комбикормах, кормовых и пищевых добавках, воде, водных растворах, углеводородном сырье, биосредах, твердых и жидких отходах, парфюмерно-косметической продукции, бытовой химии и других объектах. с применением методик измерений, аттестованных в установленном порядке.

Описание средства измерений

Принцип работы анализаторов заключается в контролируемом нагреве пробы в атомизаторе и дальнейшем переносе выделившейся ртути под действием встроенного побудителя расхода в аналитическую кювету, в которой определяется ее содержание методом дифференциальной атомно-абсорбционной спектрометрии с зеемановской коррекцией неселективного поглощения.

Конструктивно анализаторы выполнены в виде единого блока. Источник излучения, помещенный в зазор между полюсными наконечниками постоянного магнита, возбуждается высокочастотным генератором. Излучение последовательно проходит через поляризационный модулятор, аналитическую кювету и регистрируется фотодетектором, сигнал с которого поступает на блок электронной обработки. Выходным сигналом анализаторов является площадь, ограниченная кривой ежесекундных сигналов и базовой линией анализатора. Площадь под кривой прямо пропорциональна массе ртути, прошедшей через аналитическую кювету.

Ввод пробы в анализатор может осуществляться вручную с помощью держателей лодочек (дозаторов), либо автоматически с помощью автосамплера, позволяющего поочередно вводить для анализа до 45 проб.

Управление работой анализаторов, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения РАПИД, установленного на персональном компьютере. Связь между компьютером и анализатором устанавливается по USB-порту.

Общий вид анализаторов, место нанесения знака утверждения типа и заводского номера приведены на рисунке 1(а,б). Пломбировка корпуса не предусмотрена. Нанесение знака поверки на анализатор не предусмотрено. Идентификация анализаторов осуществляется с помощью заводского шильда, расположенной на задней стенке анализаторов. На шильде указывается заводской номер и дата выпуска (рисунок 2).

а)

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

б)

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Место нанесения знака утверждения типа (шильд)

Место нанесения заводского номера (шильд)

Рисунок 1 - Общий вид анализаторов ртути РА-915Лаб

а) вид спереди; б) вид сзади

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 2 - Анализатор ртути РА-915Лаб, вид части задней панели с заводским шильдом

Программное обеспечение

Анализатор имеет автономное программное обеспечение RapidMetrology.dll (далее - ПО) предназначенное для управления работой анализаторов и процессом измерений, а также для хранения, обработки и передачи полученных данных. Сведения об идентификационных данных (признаках) ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RapidMetrology. dll

Номер версии (идентификационный номер) ПО

не ниже 1.00.761

Цифровой идентификатор ПО

50839bca5012a138e5872e9da7020ac4

Алгоритм вычисления цифрового идентификатора ПО

MD5

Другие идентификационные данные (если имеются)

-

Примечание - номер версии ПО должен быть не ниже, указанного в таблице. Значения цифрового идентификатора ПО, указанные в таблице, относятся только к ПО указанной версии

Метрологически значимой частью ПО является динамически подключаемая библиотека RapidMetrology.dll. Метрологически значимая часть ПО выполняет следующие функции:

  • -  управление работой анализатора, подключенного к персональному компьютеру;

  • -  сбор и обработка данных, поступающих от анализатора через USB-порт;

  • -  формирование интегрального выходного сигнала анализатора;

  • -  градуировка анализатора с использованием выходного сигнала и вычисление результатов измерений с ее использованием;

  • -  сохранение результатов измерений на жестком диске персонального компьютера;

  • -  создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массы ртути в пробе, нг

от 0,5 до 500

Пределы допускаемой относительной погрешности измерений массы ртути в пробе, %

±| — + 0,10 |-100

1М     )

* М- измеренное значение массы ртути, нг

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время выхода анализаторов на режим, мин, не более

40

Время непрерывной работы анализаторов, ч, не более

8

Электропитание анализаторов от сети переменного тока: напряжение, В

220 ± 22

частота, Гц

50 ± 1

Потребляемая мощность, В-А, не более

2000

Г абаритные размеры (ДхШхВ), мм, не более

450x490x460

Масса, кг, не более

40

Условия эксплуатации:

- температура окружающего воздуха, °C

от 10 до 35

- относительная влажность (при 25 °C), %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка до отказа, ч, не менее

2500

Средний срок службы, лет

5

Знак утверждения типа

наносится на шильд с заводским номером и обозначением анализатора, прикрепляемый на задней панели корпуса в виде наклейки, и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

аблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор ртути лабораторный

РА-915Лаб

1 шт.

Электронный носитель с записанным программным обеспечением и руководством пользователя программным обеспечением

В0300-00-00-000 РП

1 шт.

Лодочка (дозатор)

-

5 шт.

Держатель лодочки

-

2 шт.

Кабель сетевой

-

1 шт.

Кабель интерфейсный

-

1 шт.

Автосамплер

B0310-00-00-000

По заказу

Комплект-ЗИП

-

1 шт.

Формуляр

В0300-00-00-000 ФО

1 экз.

Руководство по эксплуатации

В0300-00-00-000 РЭ

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Анализаторы ртути лабораторные РА-915Лаб. Руководство по эксплуатации» В0300-00-00-000 РЭ, разделы 3.3 и 3.4.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148;

ТУ 26.51.53-952-45549798-2020 Анализаторы ртути лабораторные РА-915Лаб. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг»)

ИНН 7801472150

Адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д.1, лит. Б, пом. 1Н, ком. 84 Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Изготовители

Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг»).

ИНН 7801472150

Адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б, пом. 1Н, комн. 84 Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Общество с ограниченной ответственностью «Люмэкс» (ООО «Люмэкс»)

ИНН 7816033050

Адрес: 195009, г. Санкт-Петербург, ул. Михайлова, д.11, лит. И, корпус 205, пом. 1-Н, комната 25

Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7(812) 251-76-01, факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Регистрационный № 15263-05

Лист № 1 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы многокомпонентные «АВТОТЕСТ»

Назначение средства измерений

Газоанализаторы многокомпонентные «АВТОТЕСТ» (далее - приборы) предназначены для одновременного измерения объемной доли оксида и диоксида углерода, углеводородов, кислорода, окислов азота в отработавших газах, температуры масла, а также частоты вращения коленчатого вала двигателя автомобиля, находящихся в эксплуатации, при выпуске из производства и после ремонта

Описание средства измерений

Принцип действия приборов основан на избирательном поглощении инфракрасного излучения молекулами углеводородов, диоксида углеводорода и оксида углерода в аналитических областях спектра. Концентрация кислорода определяется электрохимическим методом. Частота вращения вала двигателя измеряется высоковольтным индуктивным датчиком.

Аналитические сигналы каналов измерений приборов преобразуются микропроцессором по специальному алгоритму и отображаются в единицах измеряемых величин на дисплее. Одновременно результаты измерений могут быть распечатаны на встроенном печатающем устройстве с указанием номера прибора. Двухканальная система доставки и подготовки пробы обеспечивает 2-х ступенчатую очистку газов от механических частиц и автоматическую эвакуацию конденсата из системы, а также автоматическую коррекцию нуля без отключения пробозаборной системы. Для отрицательных рабочих температур предусмотрена обогреваемая пробозаборная труба доставки пробы газа, поставляется по заказу потребителя.

В приборе предусмотрена возможность ввода с панели прибора или пульта управления идентификационного номера автомобиля и передачи результатов измерения в виде протокола в автоматизированные линии технического контроля (ЛТК) с многопостовой организацией диагностирования.

В приборах ряда модификаций обеспечивается автоматическая компенсация изменения атмосферного давления. Без этой функции данные приборы поставляются по заказу

Приборы выпускаются трех классов точности: 0, I, II.

Перечень выпускаемых модификаций и их назначение приведены в таблице 1.

Класс приборов

Модификация

Назначение

I

АВТОТЕСТ-01.00

Анализ воздуха в котельных:

- измерение концентрации оксида углерода

II

АВТОТЕСТ-01.02

АВТОТЕСТ-01.02 П**

Измерение:

  • - концентрации оксида углерода и углеводородов;

  • - частоты вращения коленчатого вала двигателя;

  • - рабочей температуры моторного масла двигателя*.

II

АВТОТЕСТ-01.04

АВТОТЕСТ-01.04 П**

Измерение:

  • - концентрации оксида углерода и углеводородов;

  • - частоты вращения коленчатого вала карбюраторного двигателя;

  • - рабочей температуры моторного масла двигателя*.

I, II

АВТОТЕСТ-01.03

АВТОТЕСТ-01.03 П**

Измерение:

  • - концентрации оксида углерода, диоксида углерода, углеводородов, кислорода, окислов азота*;

-вычисление 1 - параметра;

  • -  измерение рабочей температуры моторного масла двигателя;

  • - частоты вращения коленчатого вала карбюраторного двигателя.

0, I

АВТОТЕСТ-02.02

АВТОТЕСТ-02.02 П**

Измерение:

  • - концентрации оксида углерода, диоксида углерода, углеводородов и кислорода;

  • - вычисление 1 - параметра;

  • -  измерение рабочей температуры моторного масла двигателя;

  • - частоты вращения коленчатого вала карбюраторного двигателя.

0, I

АВТОТЕСТ-02.03

АВТОТЕСТ-02.03 П**

Измерение:

  • - концентрации оксида углерода, диоксида углерода, углеводородов, кислорода и окислов азота;

  • - вычисление 1 - параметра;

  • -  измерение рабочей температуры моторного масла двигателя;

  • - частоты вращения коленчатого вала карбюраторного двигателя.

* - по заказу потребителя.

** - индекс «П» в наименовании модификации означает наличие встроенного печатающего устройства

Заводской номер газоанализаторов в числовом формате указывается методом печати на маркировочной наклейке, расположенной на измерительном датчике.

Общий вид газоанализаторов многокомпонентных «АВТОТЕСТ» представлен на рисунках 1 - 6. Вид маркировочной таблички представлен на рисунке 7.

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид приборов АВТОТЕСТ-01.00

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид приборов АВТОТЕСТ-01.02 П

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид приборов АВТОТЕСТ-ОЕОЗ

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 4 - Общий вид приборов АВТОТЕСТ-01.04 П

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 5 - Общий вид приборов АВТОТЕСТ-02.02

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 6 - Общий вид приборов АВТОТЕСТ-02.03

Место указания заводского номера

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 7 - Маркировочная табличка

Для ограничения несанкционированного доступа проводят пломбирование приборов посредством заполнения чашки одного из винтов крепления задней панели приборов мастикой и вдавливания в него клейма. Схема пломбировки приведена на рисунке 8.

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 8 - Схема пломбировки

Программное обеспечение

Для работы с приборами применяется встроенное программное обеспечение (далее -ВПО), которое устанавливается изготовителем в контроллер приборов при его производстве. ВПО служит для управления функциональными возможностями приборов, проведения измерений, обработки и отображения результатов измерений.

Контроллер приборов, а также его интерфейс после загрузки ВПО пломбируются. После этого ВПО не может быть модифицировано или загружено через какой-либо другой интерфейс. Идентификация ВПО не доступна через интерфейс пользователя. Защита ВПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 2.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВПО

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики газоанализаторов многокомпонентных «АВТОТЕСТ» (II класс)

Измеряемый компонент

Диапазон измерений

Цена деления шкалы

Участок диапазона измерений

Пределы допускаемой погрешности

абсолютно й

относител ьной

Углеводороды*

от 0 до 3000 млн-1

1 млн-1

от 0 до 333 млн-1 включ. св. 333 до 3000 млн-1 включ.

±20 млн-1

±6 %

Оксид углерода

от 0 до 7 % (об. доля)

0,01 %

от 0 до 3,3 % включ. св. 3,3 до 7,0 % включ.

±0,2 %

±6 %

Диоксид углерода

от 0 до 16 % (об. доля)

0,1 %

от 0 до 16 % включ.

±1 %

-

Кислород

от 0 до 21 % (об. доля)

0,1 %

от 0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

±0,2 %

±6 %

1 - параметр

от 0,5 до 2,0

0,001

-

не нормируется

Частота оборотов

от 0 до 8000 мин-1

10 мин-1

100 мин-1

от 0 до 5000 мин-1 включ. св. 5000 до 8000 мин-1включ.

-

±2,5 %

Температура масла

от 0 до 125 °С

1 °С

от 0 до 125 °С включ.

±2,0 °С

-

* - данные приведены в пересчете на гексан

Таблица 4 - Метрологические характеристики газоанализаторов многокомпонентных

«АВТОТЕСТ» (I класс)

Измеряемый компонент

Диапазон измерений

Цена деления шкалы

Участок диапазона измерений

Пределы допускаемой погрешности

абсолютной

относите льной

Углеводороды*

от 0 до 2000 млн-1

1 млн-1

от 0 до 240 млн-1 включ. св. 240 до 2000 млн-1 включ.

±12 млн-1

±5 %

Оксид углерода

от 0 до5 % (об. доля)

0,01%

от 0 до 1,5 % включ. св. 1,5 до 5,0 % включ.

±0,06 %

±4 %

Диоксид углерода

от 0 до 16 % (об. доля)

0,1 %

от 0 до 12,5 % включ. св. 12,5 до 16,0 % включ.

±0,5 %

±4 %

Кислород

от 0 до 21 % (об. доля)

0,1 %

от 0 до 2,5 % включ. св. 2,5 до 21,0 % включ.

±0,1 %

±4 %

Окислы азота

от 0 до 5000 млн-1

10 млн-1

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1 включ.

±50 млн-1

±5 %

1 - параметр

от 0,5 до 2,0

0,001

не норми

руется

Частота оборотов

от 0 до 8000 мин-1

10 мин-1

100 мин-1

от 0 до 5000 мин-1 включ. св. 5000 до 8000 мин-1включ.

-

±2,5 %

Температура масла

от 0 до 125 °С

1°С

от 0 до 125 °С включ.

±2,0 °С

-

* - данные приведены в пересчете на гексан

Таблица 5 - Метрологические характеристики газоанализаторов многокомпонентных

«АВТОТЕСТ» (0 класс)

Измеряемый компонент

Диапазон измерений

Цена деления шкалы

Участок диапазона измерений

Пределы допускаемой погрешности

абсолютно й

относите льной

Углеводороды*

от 0 до 2000 млн-1

1 млн-1

от 0 до 200 млн-1 включ. св. 200 до 2000 млн-1 включ.

±10 млн-1

±5 %

Оксид углерода

от 0 до 5 % (об. доля)

0,01%

от 0 до 1 % включ. св. 1 до 5 % включ.

±0,03 %

±3 %

Диоксид углерода

от 0 до 16 % (об. доля)

0,1 %

от 0 до 12,5 % включ. св. 12,5 до 16 % включ.

±0,5 %

±4 %

Кислород

от 0 до 21 % (об. доля)

0,1 %

от 0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

±0,1 %

±3 %

Окислы азота

от 0 до 5000 млн-1

10 млн-1

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1 включ.

±50 млн-1

±5 %

1 - параметр

от 0,5 до 2,0

0,001

-

не нормируется

Частота оборотов

от 0 до 8000 мин-1

10 мин-1

100 мин-1

от 0 до 5000 мин-1 включ. св. 5000 до 8000 мин-1включ.

-

±2,5 %

Температура масла

от 0 до 125 °С

1°С

от 0 до 125 °С включ.

±2,0 °С

-

* - данные приведены в пересчете на гексан

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Расход анализируемого газа, л/ч, не менее

60

Время установления выходного сигнала (показаний), с, не более: - для каналов измерения СО, СО2 и СН

30

- для канала измерения О2 и NОх

60

Время установления рабочего режима, мин, не более

30

Электропитание приборов:

  • - от сети постоянного тока напряжением, В

  • - от сети переменного тока (220+10 %-15 % В,50±1 Гц) через блок питания

12,6±2

постоянного тока напряжением, В

12

Потребляемая мощность, Вт:

- для модификаций АВТОТЕСТ-01

20

- для модификаций АВТОТЕСТ-02

25

Габаритные размеры (ДхШхВ), мм, не более:

- для модификаций АВТОТЕСТ-01

330x110x270

- для модификаций АВТОТЕСТ-02

410x135x270

Масса, кг, не более:

- для модификаций АВТОТЕСТ-01

4,5

- для модификаций АВТОТЕСТ-02

5,5

Средняя наработка на отказ, ч, не менее

10000

Срок службы, лет, не менее

4

Условия эксплуатации:

- диапазон рабочих температур, °С

от 0 до 40

- относительная влажность воздуха, %, не более

95

Знак утверждения типа

наносится методом печати на маркировочную табличку на задней панели приборов и на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество для модификации, шт.

АВТОТЕСТ-

01.02

АВТОТЕСТ____01.04____

АВТОТЕСТ-

01.03

АВТОТЕСТ-

02.02

АВТОТЕСТ-

02.03

АВТОТЕСТ-

01.00

Блок измерительный «АВТОТЕСТ»

М 047.000.00.08 (09)*

1

-

-

-

-

-

М 047.000.00.10 (11)*

-

1

-

-

-

-

М 047.000.00.20 (21)*

-

-

1

-

-

-

М 057.000.00

-

-

-

1

-

-

Блок измерительный «АВТОТЕСТ»

М 057.000.00-01

-

-

-

-

1

-

М 047.000.00

-

-

-

-

-

1

Блок питания

БП 220/12 В 3 А

1

1

1

1

1

1

Пробозаборная трубка (6м)

М 008.00.000.01

1

1

1

1

1

1

Пробозаборник

М 047.500.00

1

1

1

1

1

1

Фильтр (каплеуловитель)

М 047.640.00

1

1

1

1

1

1

Наименование

Обозначение

Количество для модис

шкации, шт.

АВТОТЕСТ-

01.02

АВТОТЕСТ-

01.04

АВТОТЕСТ-

01.03

АВТОТЕСТ-

02.02

АВТОТЕСТ-

02.03

АВТОТЕСТ-

01.00

Трубка Т4 (2м)

ПВХ 4*1,5

-

-

-

1

1

1

Трубка Т1 (30 мм)

ПВХ 4*1,5

2

2

2

2

2

1

Трубка Т2 (150 мм)

ПВХ 4*1,5

2

2

2

2

2

1

Трубка ТЗ (210 мм)

ПВХ 4*1,5

1

1

1

1

1

1

Кабель питания К1

М 047.805.00-01

1

1

1

1

1

1

Датчик тахометра К2

М 046.000.00

1

1

1

1

1

Датчик температуры масла

М 057.630.00

1**

1**

1

1

1

Рассекатель

М004.06.01.00.00

1

Трубка

М 004.07.00.00.01

1

Кронштейн

М 005.04.01.03.00

1

Оптический датчик

-

1

Контрольный светофильтр

-

1

Кабель связи с ПЭВМ**

М 008.10.000.00-07

1

1

1

1

1

1

Комплект запасных частей

Патрон фильтра грубой очистки

М 008.02.100.00

2

2

2

2

2

2

Объемный фильтр

М 047.630.04

4

4

4

4

4

4

Фильтр тонкой очистки (диск)

М 047.600.04

100

100

100

100

100

100

Фильтр тонкой очистки газа

БИГУР GB702

-

8

8

8

8

8

8

Фильтр тонкой очистки газа

БИГУР GB 202

-

2

2

2

2

2

2

Фильтрующий агент

-

2

2

2

2

2

2

Отвертка

М 008.00.00.02-01

1

1

1

1

1

1

Термобумага ф. 57*30 мм в рулонах*

-

1

1

1

1

1

1

Пульт управления**

-

-

-

-

1

1

-

Эксплуатационная документация

Руководство по эксплуатации

В зависимости от модификации

1

1

1

1

1

1

Паспорт

1

1

1

1

1

1

Методика поверки

-

1

1

1

1

1

1

* - для модификаций приборов со встроенным печатающим устройством ** - по заказу потребителя

Сведения о методиках (методах) измерений приведены в:

- разделе 2 «Использование по назначению» «Газоанализаторы многокомпонентные АВТОТЕСТ-02.02 АВТОТЕСТ-02.03. Руководство по эксплуатации. М 057.000.000 РЭ»;

- разделе 2 «Использование по назначению» «Газоанализатор модификации: АВТОТЕСТ-01.00. Руководство по эксплуатации. М 047.000.00-01 РЭ»;

- разделе 2 «Использование по назначению» «Газоанализаторы многокомпонентные модификации АВТОТЕСТ-01.02, АВТОТЕСТ-01.04, АВТОТЕСТ-01.03. Руководство по эксплуатации. М 047.000.00 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки;

ТУ 43 2131-047-21298618-2005 Газоанализаторы многокомпонентные «АВТОТЕСТ». Технические условия.

Изготовитель

Общество с ограниченной ответственностью Научно-производственная фирма

«МЕТА» (ООО НПФ «МЕТА»)

ИНН 6345019613

Адрес: 446359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А»

Тел.: +7 (84862) 2-18-55, +7 (84862) 2-39-48

E-mail: msk@meta-ru.ru, marketing@meta-ru.ru

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1 Регистрационный № 67843-17 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти «СИКН-24-РК-А003 на НПС «Комсомольская»

Назначение средства измерений

Система измерений количества и показателей качества нефти «СИКН-24-РК-А003 на НПС «Комсомольская» (далее - СИКН) предназначена для автоматизированных динамических измерений массы нефти, транспортируемой по трубопроводу, с фиксацией массы нефти за отчетный интервал времени (измерение и регистрация массы нефти с нарастающим итогом).

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти. При прямом методе динамических измерений массу брутто нефти измеряют при помощи счетчиков-расходомеров массовых и результат измерений массы брутто получают непосредственно.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

В состав СИКН входят:

- блок измерительных линий, имеющий три рабочие и одну контрольно-резервную измерительные линии (далее - ИЛ), параллельная работа рабочих ИЛ обеспечивает необходимый диапазон динамических измерений массы нефти, контрольно-резервная ИЛ, используемая как резервная или контрольная для проведения контроля метрологических характеристик счетчика-расходомера массового;

  • - блок измерений показателей качества нефти (далее - БИК), предназначенный для измерений температуры, давления, плотности нефти, а также для индикации вязкости, объёмной доли воды в нефти;

-пробозаборное устройство щелевого типа с лубрикатором;

  • - установка поверочная трубопоршневая двунаправленная стационарная с четырехходовым краном и переключателем "Orange Research" (типа "сухой контакт", для контроля протечек), предназначенная для поверки и контроля метрологических характеристик счетчика-расходомера массового;

  • - узел подключения установки поверочной на базе мерников, предназначенной для поверки установки поверочной трубопоршневой двунаправленной стационарной;

  • - узел подключения промывочной установки, предназначенной для промывки установки поверочной трубопоршневой двунаправленной стационарной;

- узел подключения передвижной поверочной установки;

- система обработки информации.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на аналогичные измерительные компоненты утвержденного типа, приведенные в таблице 1.

Таблица 1 - Измерительные компоненты

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Счетчики-расходомеры    массовые    Micro    Motion

(модификации DS, DH, DT, DL, CMF, F, R, Т, CNG050, Н, LF) модели CMF, модификации CMFHC2 (далее - СРМ)

45115-10

Преобразователи плотности жидкости измерительные (мод. 7835. 7845, 7846, 7847) модели 7835 (далее - ПП)

15644-06

Датчики температуры 644, 3144Р модели 3144Р (далее - ДТ)

39539-08

Преобразователи давления измерительные 3051S (далее - ДД)

24116-08

Преобразователи давления измерительные 3051 (далее - ДД)

14061-10

Преобразователи   плотности   и   вязкости   жидкости

измерительные (мод. 7825, 7826, 7827, 7829) модели 7827 (далее - ПВя)

15642-06

Влагомеры нефти поточные УДВН-1пм (далее - ПВ)

14557-10

Расходомер UFM 3030

32562-09

Установка поверочная трубопоршневая двунаправленная (далее - ТПУ)

20054-12

Вычислители расхода жидкости и газа (мод. 7950, 7951, 7955) модели 7951 (далее - ИВК)

15645-06

Комплекс измерительно-вычислительный и управляющий на базе платформы Logix (далее - ПЛК)

42664-09

В состав СИКН входят показывающие средства измерений давления нефти утвержденных типов. В БИК установлены средства измерения, которые допускается калибровать:

  • - индикатор расхода (расходомер UFM 3030) для контроля выполнения условий изокинетичности;

  • - индикатор объемного содержания воды (влагомеры нефти поточные УДВН-1пм) для оперативного контроля объемного содержания воды в нефти;

  • - индикатор вязкости (преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7829) модели 7827) для оперативного контроля вязкости нефти.

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматизированные измерения массы и массового расхода нефти прямым методом динамических измерений за установленные интервалы времени в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, массовой доли воды в нефти;

  • - автоматизированные измерения температуры, давления, плотности, контроль объемного расхода нефти через БИК, вязкости, заполнения бачков автоматических пробоотборников и объемной доли воды в нефти;

  • - измерения давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;

- поверка и контроль метрологических характеристик СРМ с применением поверочной установки;

- контроль метрологических характеристик СРМ, установленном на рабочей ИЛ, по СРМ, установленном на контрольно-резервной ИЛ, применяемом в качестве контрольного;

- автоматический и ручной отбор проб нефти в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль технологических параметров нефти в СИКН, их индикацию и сигнализацию нарушений установленных границ;

- защита алгоритма и программы СИКН от несанкционированного доступа установкой паролей разного уровня доступа;

- регистрация и хранение результатов измерений, формирование отчетов.

Заводской номер СИКН, состоящий из семи цифр, нанесен на маркировочную табличку, закрепленную на БИК СИКН, методом металлографики.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях и преобразователе серии 2700 СРМ, ИВК предусмотрены места для установки пломб. Опломбирование СРМ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочной проволоке, пропущенные через отверстия в шпильках, расположенных на диаметрально противоположных фланцах первичного преобразователя СРМ, контровочной проволоке, установленной на преобразователе серии 2700, согласно рисунку 1. Опломбирование ИВК осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочной проволоке, пропущенные через отверстия завернутых винтов крышки, закрывающей корпус замка, согласно рисунку 2.

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru
Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru
Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки СРМ СИКН

Места установки пломб

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Место установки пломбы

Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки ИВК СИКН

Программное обеспечение

СИКН имеет программное обеспечение (ПО), реализованное в ИВК, ПЛК и автоматизированном рабочем месте оператора СИКН.

ПО ИВК и ПЛК согласно описаний типа на них не имеют идентификационных признаков. ПО ПЛК не относится к метрологически значимой части ПО СИКН и предназначено для контроля и управления технологическими процессами. Идентификационные данные ПО СИКН приведены в таблице 2.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

АРМ-оператора

ИВК

Идентификационное наименование ПО

ОЗНА-Flow

(супервизорная система)

-

Номер версии (идентификационный номер) ПО

2.3.1

2510 Iss 4.46

Цифровой идентификатор ПО

A150EA10

-

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4 и 5.

Таблица 3 - Состав и основные метрологические характеристики ИК

Номер

ИК

Наименование ИК

Количество ИК (место установки)

Состав ИК

Диапазон измерений

Пределы допускаемой относительной (абсолютной) погрешности ИК

Первичный измерительный преобразователь

Вторичная часть

1,

2,3,4

ИК массового расхода и массы нефти

4 (ИЛ 1, ИЛ 2, ИЛ 3,

ИЛ 4)

СРМ

ИВК

от 124 до

339 т/ч

±0,25 %1),

±0,20 %2)

5, 6

ИК объемного содержания воды в нефти

2 (БИК)

ПВ

ИВК

от 0,01 до 1 %

(±0,05 %)

7-10

ИК импульсов (измерения пер3и)ода импульсов)3)

4 (шкаф ИВК)

ИВК

от 100 до 5000 мкс

(±0,03) мкс

11-30

ИК тока 4)

20 (шкаф

ИВК)

ИВК

от 4 до

20 мА

±0,14 % (приведенная к диапазону)

  • 1) Пределы допускаемой относительной погрешности ИК массового расхода и массы нефти с СРМ, установленными на рабочих ИЛ, и со СРМ, установленном на контрольно-резервной ИЛ, применяемым в качестве резервного.

  • 2) Пределы допускаемой относительной погрешности ИК массового расхода и массы нефти со СРМ, установленным на контрольно-резервной ИЛ, применяемым в качестве контрольного.

  • 3) ИК импульсов применяют для подключения ПП и ПВя, установленных в БИК

  • 4) ИК тока применят для подключения датчиков температуры и давления, установленных на ИЛ 1, ИЛ 2, ИЛ 3, ИЛ 4, и в БИК.

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода нефти*, т/ч

от 124 до 1016

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных линий, шт.

4 (три рабочие и одна контрольно-резервная)

Режим работы СИКН

непрерывный

Параметры электрического питания: напряжение переменного тока, В 3-х фазное

380

однофазное

220±22

частота переменного тока, Гц

50

Климатические условия применения: - температура окружающего воздуха, °С

от -38 до +45

Средний срок службы, лет, не менее

10

Параметры измеряемой среды

Избыточное давление измеряемой среды в СИКН, МПа

от 0,2 до 1,6

Температура измеряемой среды, °С

от +5 до +50

Плотность измеряемой среды в рабочих условиях, кг/м3

от 750 до 890

Кинематическая вязкость при рабочей температуре, мм2

от 1 до 40

Массовая доля воды, %, не более

1,0

Массовая доля механических примесей, %, не более

0,05

Массовая концентрация хлористых солей, мг/дм3, не более

100

Содержание свободного газа

не допускается

Знак утверждения типа

наносится справа в нижней части титульного листа инструкции по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти «СИКН-24-РК-А003 на НПС «Комсомольская», заводской № 208-2016

-

1 шт.

Инструкция по эксплуатации системы измерений количества и показателей качества нефти «СИКН-24-РК-А003 на НПС «Комсомольская»

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти «СИКН-24-РК-А003 на НПС «Комсомольская».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие

ОЗНА - Инжиниринг»

(ООО «НИИ ОЗНА - Инжиниринг»)

ИНН 0278096217

Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 205 а

Телефон: (347) 292-79-10

Факс: (347) 292-79-15

E-mail: ozna-eng@ozna.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУИ «ВНИИМ им. Д.И.Менделеева)

Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Иетербург, Московский пр-т, д. 19 Телефон: (843) 272-70-62

Факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2023 г. № 574

Лист № 1 Регистрационный № 79405-20 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 19

Назначение средства измерений

Система измерений количества и показателей качества нефти № 19 (далее - СИКН) предназначена для автоматизированного измерения массы и показателей качества нефти.

Описание средства измерений

Принцип действия системы измерений количества и показателей качества нефти № 19 (далее - СИКН) основан на косвенном методе динамических измерений по результатам измерений объема нефти, давления, температуры, влагосодержания и плотности.

Массу нетто нефти определяют, как разность массы брутто нефти и массы балласта. Массу балласта определяют, как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН, заводской № 19, состоит из:

  • - блока измерительных линий (далее - БИЛ), состоящего из трех рабочих измерительных линий (далее - ИЛ), двух резервных ИЛ и одной контрольной ИЛ (общей с системой измерений количества и показателей качества нефти № 20);

  • - блока измерений показателей качества нефти (далее - БИК);

  • - узла подключения передвижной поверочной установки;

  • - системы обработки информации (далее - СОИ). Средства измерений (далее - СИ), входящие в состав СИКН:

  • - преобразователи расхода жидкости ультразвуковые DFX-MM модели DFX16 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 57471-14);

  • - преобразователи давления измерительные АИР-20/М2 модификации АИР-20/М2-Н (регистрационный номер 63044-16);

  • - датчики температуры TMT142R (регистрационный номер 63821-16);

  • - датчики температуры Rosemount 3144P (регистрационный номер 63889-16);

  • - преобразователи плотности и расхода CDM модификации CDM100P (регистрационный номер 63515-16);

  • - преобразователи плотности и вязкости FVM (регистрационный номер 62129-15);

  • - влагомеры нефти поточные УДВН-1пм (регистрационный номер 14557-15);

  • - комплексы измерительно-вычислительные ТН-01 (регистрационный номер 67527-17) (далее - ИВК).

СИКН обеспечивает выполнение следующих функций:

  • - измерение в автоматическом режиме массы брутто нефти и объемного расхода нефти;

  • - автоматизированное вычисление массы нетто нефти, используя результаты измерений

в лаборатории массовой доли механических примесей, результаты измерений в лаборатории массовой концентрации хлористых солей, а также значение массовой доли воды, вычисленное по результатам измерений объемной доли воды;

  • - измерение в автоматическом режиме плотности, температуры и давления нефти;

  • - ручной ввод в СОИ результатов лабораторных анализов проб нефти;

  • - регистрацию и хранение результатов измерений, формирование отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

  • - формирование и хранение журнала событий;

  • - защиту системной информации от несанкционированного доступа.

Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на СИ, входящих в состав СИКН, в соответствии с МИ 3002-2006. Пломбирование СИКН не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКН обеспечивает реализацию функций СИКН.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО СИКН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogConverter.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

d1d130e5

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

6ae1b72f

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.1.18

Цифровой идентификатор ПО

1994df0b

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.1.20

Цифровой идентификатор ПО

6aa13875

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.1.11

Цифровой идентификатор ПО

4bc442dc

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.1.28

Цифровой идентификатор ПО

58049d20

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.1.3

Цифровой идентификатор ПО

29c26fcf

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.6.1.6

Цифровой идентификатор ПО

4c134dd0

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.1.5

Цифровой идентификатор ПО

5e6ec20d

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.1.4

Цифровой идентификатор ПО

86fff286

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

f3578252

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.1.12

Цифровой идентификатор ПО

e2edee82

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.1.17

Цифровой идентификатор ПО

5b181d66

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.3.1

Цифровой идентификатор ПО

62b3744e

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.5

Цифровой идентификатор ПО

c5136609

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c25888d2

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.1.4

Цифровой идентификатор ПО

82dd84f8

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.1.50

Цифровой идентификатор ПО

4ecfdc10

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.14

Цифровой идентификатор ПО

c14a276b

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

8da9f5c4

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

41986ac5

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.2.1

Цифровой идентификатор ПО

adde66ed

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.1.2

Цифровой идентификатор ПО

2a3adf03

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c73ae7b9

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.1.34

Цифровой идентификатор ПО

df6e758c

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.33

Цифровой идентификатор ПО

37cc413a

Примечания

  • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

  • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

  • 3. Алгоритм вычисления цифрового идентификатора - CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений объемного расхода*, м3

от 1100 до 9500

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

Таблица 3 - Основные технические характеристики СИКН

Наименование характеристики

Значение

Измеряемая среда

нефть по

ГОСТ Р 51858-2002

Диапазон температуры измеряемой среды, °С

от 3 до 35

Диапазон давления измеряемой среды, МПа

от 0,7 до 2,5

Физико-химические свойства измеряемой среды:

  • - плотность в рабочем диапазоне температур, кг/м3

  • - кинематическая вязкость, сСт

  • - массовая доля воды, %, не более

  • - концентрация хлористых солей, мг/дм3, не более

  • - массовая доля механических примесей, %, не более

от 857,0 до 878,6 от 12,1 до 29,5

0,5

900

0,05

Продолжение таблицы 3

Наименование характеристики

Значение

- содержание свободного газа

не допускается

Режим работы СИКН

непрерывный

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

220+22/380+38

50±1

Условия эксплуатации СИКН:

а) температура окружающей среды, °С:

  • - в месте установки измерительных линий

  • - в месте установки СОИ

б) относительная влажность, %

в) атмосферное давление, кПа

от -48 до +41 от +15 до +35 от 30 до 80 от 84,0 до 106,7

Средний срок службы, лет, не менее

10

Знак утверждения типа наносится наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКН

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 19

-

1 шт.

Комплект эксплуатационной документации

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 19 ЛПДС «Нурлино» Черкасское НУ АО «Транснефть - Урал», свидетельство об аттестации методики (метода) измерений № 313-RA.RU.312546-2022.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453

Адрес: 123112, Россия, Москва, Пресненская набережная, д. 4, стр. 2

Телефон (факс): (495) 950-87-00, (495) 950-85-97

Web-сайт: www.centermo.transneft.ru

E-mail: cmo@cmo.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

В части вносимых изменений

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон (факс): (495) 950-87-00, (495) 950-85-97

Web-сайт: http s://m etrol ogy. transneft. ru/

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

1

Приведенная к верхнему значению диапазона измерений

2

Диапазон измерений зависит от комплекта поставки, определяется метрологическими и техническими характеристиками ПИП, но не выходит за пределы указанного диапазона измерений.




Приказ Росстандарта №574 от 17.03.2023, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 марта 2023 г.

574_____

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением" ттястоящег егщтикззЕНПстгавпяТОкза собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Е.РЛазаренко

Сертификат: 646070CB85806S9469A858F6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
