МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 июня 2019 г.                                             № 1325

Москва

О переоформлении свидетельства об утверждении типа № 70298 «Установки поверочные FMD» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ТД «Интеллектуальные Метрологические Системы» от7мая2019 г. б/нприказываю:

• 1. Внести изменения в описание типа на установки поверочные, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71576-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 0689-1-2017 «ГСИ. Установки поверочные FMD. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 12 ноября 2018 г., и распространить действие документа на установки поверочные FMD, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 70298 «Установки поверочные FMD», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 71576-18, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

(. ВЬ ДЫНЯ О СНЧ И ФИ КА 11. Й! 1

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019 _______——________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» июня 2019 г. № 1325

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные FMD

Установки поверочные FMD предназначены для измерений, хранения и передачи единицы объема (вместимости) жидкости в потоке.

Принцип действия установок поверочных FMD заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок поверочных FMD поршнем с тарельчатым клапаном под воздействием напора измеряемой среды.

Установки поверочные FMD состоят из следующих основных узлов: цилиндрического калиброванного участка, поршня с тарельчатым клапаном, оптических детекторов положения поршня, устройства возврата поршня с электроприводом и модуля связи PIM. Для измерений температуры измеряемой среды применяются преобразователи температуры или термометры с диапазоном измерений, соответствующим диапазону температур измеряемой среды, с пределами допускаемой абсолютной погрешности измерений температуры ± 0,2 °С. Для измерений давления измеряемой среды применяются преобразователи давления с пределами допускаемой приведенной погрешности измерений давления ± 0,5 % и (или) манометры показывающие классом точности 0,6 с диапазонами измерений, соответствующими диапазону давления измеряемой среды. Применяются средства измерений температуры и давления утвержденного типа.

Модуль связи обеспечивает управление, сервисное обслуживание и индикацию параметров установок поверочных FMD.

Установки поверочные FMD выпускаются в следующих моделях: FMD-003, FMD-007, FMD-015, FMD-025, FMD-035, FMD-060, FMD-090, FMD-130, FMD-200, отличающиеся значением вместимости калиброванного участка и диапазоном объемного расхода жидкости.

Общий вид установок поверочных FMD приведен на рисунке 1.

Пломбировка установок поверочных FMD осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через крепления детекторов. Места пломбировки установок поверочных FMD приведены на рисунке 2.

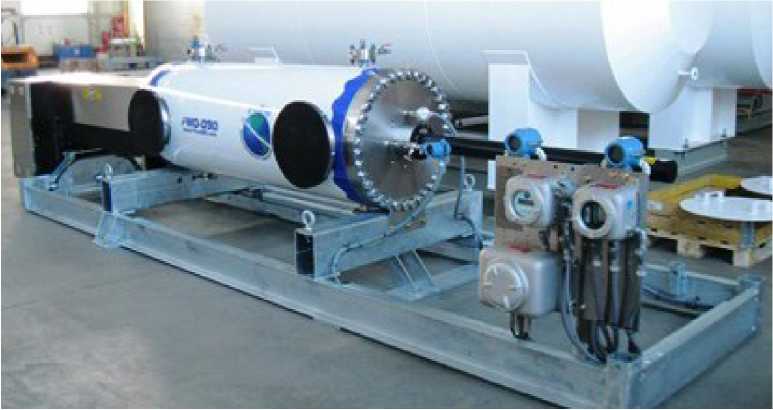

Рисунок 1 - Общий вид установок поверочных FMD

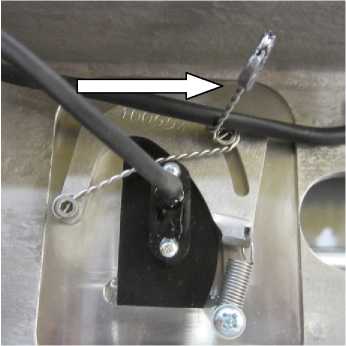

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных FMD

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится на маркировочную табличку, закрепленную на поверхности установки поверочной FMD, фотохимическим способом или методом гравировки и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 0689-1-2017 «Инструкция. ГСИ. Установки поверочные FMD. Методика поверки с изменением №1», утвержденному ФГУП «ВНИИР» 12.11.2018 г.

Основные средства поверки:

• -  рабочий эталон единицы объема жидкости 1-го разряда с пределами допускаемой относительной погрешности ±0,02% в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;

• -  весы специальные электронные Kx-T4 Line/K-Line (регистрационный номер в Федеральном информационном фонде 66571-17) с пределами допускаемой относительной погрешности измерений ±0,01 % и диапазоном измерений, соответствующим вместимости калиброванного участка установки поверочной FMD;

- Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2017.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке установок поверочных FMD, а также на пломбы, установленные согласно рисунку 2.

приведены в эксплуатационном документе.

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 07.02.2018 г. № 256

Техническая документация изготовителя

«Flow Management Devices LLC», США

Адрес: 525 South 37^th St. Suite 4, Phoenix, AZ 85040, США

Телефон: (602) 233-9885

Факс: (602) 233-9887

Общество с ограниченной ответственностью «Торговый Дом «Интеллектуальные Метрологические Системы» (ООО «ТД «Интеллектуальные Метрологические Системы»)

ИНН 3906967931

Адрес: 238310, Калининградская область, Гурьевский район, поселок Васильково, ул. 40 лет Победы, д. 4Б, помещение 2

Телефон: (4012) 99-40-45

E-mail: info@thmet.ru

Web-сайт: www.thmet.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А.

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
