ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стандарты частоты и времени рубидиевые Ч1-1020, Ч1-1020/1, Ч1-1020/2

Назначение средства измерений

Стандарты частоты и времени рубидиевые Ч1-1020, Ч1-1020/1 и Ч1-1020/2 (далее стандарты частоты и времени) предназначены для формирования и выдачи потребителю высокостабильных синусоидальных сигналов с частотами 10 (5) МГц, импульсного сигнала с периодом следования импульсов 1 с и периодических немодулированных сигналов с частотами 2,048 (10,24) МГц.

Описание средства измерений

Принцип действия стандартов частоты и времени рубидиевых Ч1-1020, Ч1-1020/1 и Ч1-1020/2 основан на автоматической подстройке частоты (АПЧ) кварцевого генератора к значению частоты, определяемому атомной линией двойного радиооптического резонанса квантового дискриминатора частоты на парах изотопа щелочного металла Rb87.

Конструктивно приборы выполнены в стандартном корпусе модульной конструкции с типоразмером 248*146*310 мм на базе функционально и конструктивно законченных модулей в настольном варианте исполнения. Внешний вид и конструкция приборов одинаковы для всех модификаций приборов. Модификации прибора отличаются набором устанавливаемых устройств (модулей). Приборы имеют в своём составе базовый набор устройств, включающий рубидиевый опорный генератор, модуль питания и плату индикации, установленные в корпусе прибора. В состав базового набора устройств прибора Ч1-1020 также входят компаратор частотный и измеритель временных интервалов. К съемным устройствам относятся модули усилителей с частотой 5 МГц (МУ), с частотой 10 МГц (МУ-01); модули усилителей периодических немодулированных сигналов с частотами 2,048; 10,24 МГц (МУ-3) и модуль приёмника ГНСС, которые выполнены в кассетах с типоразмером 35,5*128,5*167,0 мм. Электрическое соединение составных частей прибора и съёмных модулей осуществляется через объединительную плату.

Встроенная система диагностики прибора Ч1 -1020 позволяет оперативно определять работоспособность и состояние основных устройств прибора, а также отображать диагностическую информацию на встроенном индикаторе, расположенном на передней панели прибора. Результаты измерений компаратора частотного и измерителя временных интервалов также отображаются на индикаторе. Имеется возможность корректировки частоты выходного сигнала приборов в диапазоне ±1-10-9 с шагом 1-10-12, используя встроенную клавиатуру на передней панели прибора.

По условиям эксплуатации стандарты частоты и времени рубидиевые Ч1-1020, Ч1-1020/1 удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С.

В состав Ч1 -1020 входит: встроенный компаратор частотный, предназначенный для измерения частотных характеристик высокостабильных синусоидальных сигналов с частотами 10; 5; 1 МГц и периодических немодулированных с частотами 2,048 и 10,24 МГц; встроенный измеритель временных интервалов для измерения разности шкал времени внешней и формируемой прибором; приёмник глобальных навигационных спутниковых систем ГЛО-НАСС/GPS;

  • - Ч11020/1 не имеет встроенного компаратора частотного, имеет в составе приёмник глобальных навигационных спутниковых систем;

Ч1 1020/2 не имеет встроенного компаратора частотного и приёмника глобальных навигационных спутниковых систем.

  • стандарты Ч1-1020 и Ч1-1020/1 имеют интерфейсы RS-232 и USB для связи с внешним ПК и формируют синхроимпульсы с частотой 1 Гц для синхронизации внешних устройств.

Все приборы имеют вход “1 pps” для корректировки действительного значения частоты по импульсному сигналу 1 Гц от внешнего приёмника глобальных навигационных спутниковых систем.

Общий вид стандартов, схема пломбировки от несанкционированного доступа, обозначение место нанесения знака поверки представлены на рисунке 1.

Место нанесения знака утверждения типа

Место нанесения знака поверки

Приказ Росстандарта №835 от 24.04.2020, https://oei-analitika.ru

СДЕЛАНО В РОССИИ

Место пломбировки от несанкционированного доступа

ВЫХОД ФСС ЮМГц

F* • ВХОД 1С .. ГОТОВ

р0 •ВЫХОД 1С ОТКАЗ

СЕТЬ

КОНТРОЛЬ

РСЧ

При гнсс

лс •синхр

* ЛАМПА •апч

■ ’с вход

"ОРРЕХЦИЯ частоты

• ВЫХОДЕ МГц ю МГц ФСС

кЧ      №И

• -СЧЕТ — ■

■ ПАМЯТЬ-

СИНХР

2»в

УПРАВЛЕНИЕ И ИНДИКАЦИЯ

ЕЖЗ

УСТАНОВКА ПАРАМЕТРОВ __

ПРОСМОТР РЕЗУЛЬТАТОВ

гпаапв

ВЫБОР УСТРОЙСТВА ____

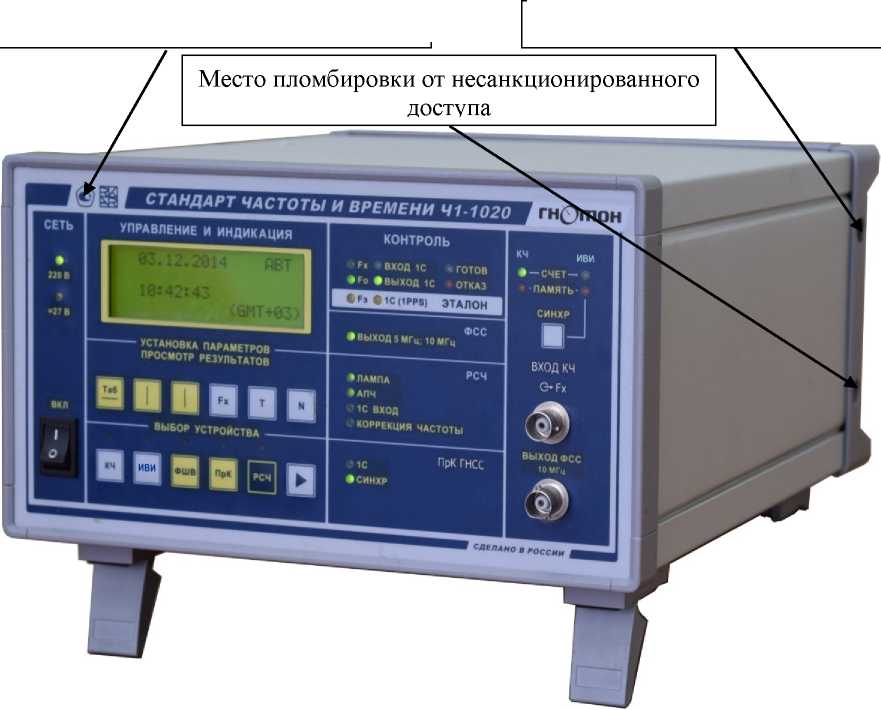

Рисунок 1 - Общий вид стандартов частоты и времени, схема пломбировки от несанкционированного доступа, место нанесения знака поверки

Программное обеспечение

Стандарты частоты и времени рубидиевые Ч1-1020, Ч1-1020/1 и Ч1-1020/2 не имеют устанавливаемого (загружаемого) программного обеспечения. Программа работы приборов, включая метрологически значимую её часть, хранится в постоянном запоминающем устройстве (ПЗУ). Запись информации в микросхемы осуществляется программатором ПЗУ на этапе изготовления приборов, после записи ПЗУ изменение его содержимого невозможно.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование ПО

Идентификационные данные (признаки)

Значения

Файл-образ БЖКИиУ

Идентификационное наименование ПО

RU.TCAE.

(индикатор)

509001-01 91 05

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

4C3264

Продолжение таблицы 1

Наименование ПО

Идентификационные данные (признаки)

Значения

Файл-образ ПЗУ КЧ (компаратор частотный)

Идентификационное наименование ПО

RU.TCAB.

509001-01 91 06

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

D8F17

Файл-образ ПЗУ КВ (компаратор временной)

Идентификационное наименование ПО

RU.TCAB.

509001-01 91 07

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

139EBB

Файл-образ ПЗУ ФШВ (формирователь шкалы времени)

Идентификационное наименование ПО

RU.TCAB.

509001-01 91 08

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

A22A6

Алгоритм вычисления цифрового идентификатора программного обеспечения

ksum

Файл-образ ПЛИС КЧ (компаратор частотный)

Идентификационное наименование ПО

RU.TCAB.

509001-01 91 10

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

286A99

Файл-образ ПЛИС ФШВ (формирователь шкалы времени)

Идентификационное наименование ПО

RU.TCAB.

509001-01 91 11

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

5CF2C7

Файл-образ ПЛИС КВ (компаратор временной)

Идентификационное наименование ПО

RU.TCAB.

509001-01 91 12

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

5CE058

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальные значения частот выходных сигналов: Гц

1

МГц

5; 10; 2,048;

10,24

Среднеквадратическое значение напряжения синусоидальных выходных

1±0,2

сигналов с частотами 10 (5) МГц, на нагрузке (50±2) Ом, В

Амплитуда выходного сигнала с частотой 2,048 (10,24) МГц на нагрузке

±1,2±0,12

(75±5) Ом, В

Амплитуда импульсов выходного сигнала с периодом следования импульсов 1 с (1 Гц) на нагрузке (50±2) Ом, В, не менее

2,5

Полярность импульса

положительная

Длительность импульса, мкс

10-50

Длительность фронта импульсов, нс, не более

100

Пределы допускаемой относительной погрешности по частоте выходных сигналов с частотами 10 (5) МГц

- при выпуске из поверки

±3М0-11

- на интервале времени между поверками 1 год

±8МО-10

Предел допускаемой относительной погрешности воспроизведения часто-

2М0-11

ты от включения к включению

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы допускаемого среднего систематического относительного изменения частоты выходного сигнала 10 (5) МГц в автономном режиме работы за 1 сут

±2-1012

Пределы допускаемого среднего систематического относительного изменения частоты выходного сигнала 10 (5) МГц в автономном режиме работы стандарта за 1 месяц

±6-1011

Пределы относительной погрешности по частоте выходных сигналов 10 (5) МГц, за время измерения 1 ч и время наблюдения 1 сут при работе в режиме непрерывной синхронизации по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS;

при работе в режиме синхронизации стандарта по внешнему сигналу шкалы времени с периодом следования 1 с (1 Гц) от стандарта частоты и вре-

±3-1011

±5-1012

мени водородного

Нестабильность частоты (среднеквадратическое относительное двухвыборочное отклонение частоты за времена измерения от 1 с до 1 сут и среднеквадратическое относительное отклонение частоты за времена измерения от 1 с до 100 с) выходного сигнала с частотой 10 (5) МГц (при нахождении температуры окружающей среды в пределах ±1 °С в любой точке диапазона рабочих температур), не более:

1,44011

- за время измерения 1 с

- за время измерения 10 с

54012

- за время измерения 100 с

34012

- за время измерения 1 ч

34012

- за время измерения 1 сут;

34012

выходного сигнала частотой 2,048 (10,24) МГц, не более:

- за время измерения 1 с

2,84011

- за время измерения 10 с

Г1011

- за время измерения 100 с

64012

Пределы допускаемой дополнительной относительной погрешности по частоте выходного сигнала с частотами 10; 5; 2,048 (10,24) МГц в автономном режиме работы стандарта при изменении окружающей температуры на 1 °С в диапазоне рабочих температур от 5 до 40 °С (ТКЧ)

±34012

Пределы допускаемой погрешности синхронизации формируемой шкалы времени по входному импульсному сигналу “1 pps” с частотой 1 Гц (импульс синхронизации), нс

±200

при следующих параметрах импульсов синхронизации:

- период следования, с

1

- полярность импульса

положительная

- длительность импульса, мкс, не менее

10

- длительность фронта импульсов, нс, не более

100

- амплитуда импульсов на нагрузке 50 Ом, В; не менее

2,5

Пределы допускаемой погрешности привязки шкалы времени на выходе 1 С (1 pps) прибора относительно шкалы времени UTC(SU) в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS после 8 ч прогрева и ручной синхронизации шкалы времени, мкс

±1

Ослабление гармонических составляющих в выходном сигнале 10 (5) МГц, дБ, не менее

30

Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала 10 МГц, дБ/Гц, не более:

- при отстройке от несущей на (110±3) Гц

минус 130

- при отстройке от несущей на 1 кГц

минус 140

- при отстройке от несущей на 10 кГц

минус 145

Продолжение таблицы 2

Наименование характеристики

Значение

Номинальные значения частот входных сигналов, измеряемых встроенным компаратором частотным, МГц

1; 5; 10;

2,048; 10,24

Напряжение входных сигналов встроенного компаратора частотного на нагрузке (50±2) Ом, В

0,4-1,2

Пределы допускаемого отклонения частоты измеряемого сигнала от частоты опорного сигнала встроенного компаратора частотного, Гц

±1

Пределы допускаемой систематической составляющей погрешности, вносимой компаратором частотным

±7-10-3 от измеряемой величины

Пределы допускаемых случайных составляющих погрешностей, вносимых компаратором частотным (среднеквадратическое относительное отклонение и среднеквадратическое относительное двухвыборочное отклонение частоты) для измеряемого сигнала с частотой 5 МГц или 10 МГц:

  • - за время измерения 1 с

  • - за время измерения 10 с

  • - за время измерения 100 с

  • - за время измерения 1000 с

  • - за время измерения 3600 с (1 ч)

  • - за время измерения 1 сут

для измеряемого сигнала с частотой 1; 2,048 и 10,24 МГц:

  • - за время измерения 1 с

  • - за время измерения 10 с

  • - за время измерения 100 с

2-10-12

5-10-13

1-10-13

740-14

5-10-14

5-10-15

8-10-12

2-10-12

5-10-13

Диапазон измерения разности шкал времени встроенным измерителем временных интервалов (ИВИ)

от 10 нс до

0,999 с включ.

Пределы допускаемой случайной составляющей погрешности измерения разности шкал времени встроенным ИВИ, нс

±10

Пределы допускаемой погрешности измерения разности шкал времени встроенным ИВИ, нс

±50

Пределы допускаемой погрешности определения расхождения шкалы времени контролируемого прибора и шкалы времени UTC(SU) встроенным ИВИ в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS, мкс

±1

Пределы допускаемой погрешности определения расхождения шкалы времени контролируемого прибора и шкалы времени UTC(SU) встроенным ИВИ после синхронизации ИВИ шкалой времени UTC(SU) за вычетом задержек в антенном тракте и приемнике на интервале наблюдения 10 мин, мкс

±0,15

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания сети, В

220±22

- частота переменного тока, Гц

50±0,5

- напряжение постоянного тока, В

от 22 до 30

- постоянный ток, А, не более

3

П Продолжение таблицы 3

Наименование характеристики

Значение

Потребляемая мощность, В^А не более:

- в режиме прогрева

60

- в установившемся режиме для Ч1-1020

40

- в установившемся режиме для Ч1-1020/1 и Ч1-1020/2

35

Время прогрева, мин, не более

120

Время прогрева встроенного компаратора частотного, мин, не более

15

Габаритные размеры, мм, не более

- высота

146

- ширина

248

- длина

310

Масса, кг, не более

5,5

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность при температуре воздуха 25 °С, %

до 90

- атмосферное давление, кПа

от 70 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

40000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ТСАБ.411653.003 РЭ типографским способом (в верхнем правом углу) и на лицевую панель стандартов способом печати на самоклеющейся пленке.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование, тип

Обозначение

Количество

Стандарт частоты и времени рубидиевый Ч1 -1020 в составе:

ТСАБ.411653.003

1 шт.

Антенно-усилительное устройство АУУ-1МТ (или аналогичное):

ГЛОНАС L1 (от 1598,0625 до 1605,375 МГц);

GPS L1 (1575,42 МГц)

-

1 шт.

Кабель сетевой SCZ-1

-

1 шт.

Кабель соединительный

ТСАБ.685661.002

1 шт.

Кабель соединительный

ТСАБ.685661.002-01

6 шт.

Кабель соединительный

ТСАБ.685661.002-02

1 шт.

Вставка плавкая ВП2Б-1В 1А 250В

ОЮ0.481.005 ТУ

2 шт.

Вставка плавкая ВП2Б-1В ЗА 250В

ОЮ0.481.005 ТУ

1 шт.

Модуль МУ (5 МГц, 3 выхода)

ТСАБ.458710.001-01

1 шт.*

Модуль МУ-01 (10 МГц, 3 выхода)

ТСАБ.458710.001

1 шт.*

Модуль МУ-3 (2,048 МГц, 2 выхода; 10,24 МГц, 1 выход)

ТСАБ.458170.005

1 шт.*

Компакт диск с программным обеспечением приёмника ГНСС

-

1 шт.

Руководство по эксплуатации.

ТСАБ.411653.003 РЭ

1 экз.

Методика поверки

МП РТ № 2222/441-2014

1 экз.

Формуляр

ТСАБ.411653.003 ФО

1 экз.

Упаковка

ТСАБ. 305646.001

1 шт.

Продолжение таблицы 4

Наименование, тип

Обозначение

Количество

Стандарт частоты и времени рубидиевый Ч1 -1020/1 в составе:

ТСАБ.411653.003-01

1 шт.

Антенно-усилительное устройство АУУ-1МТ (или аналогичное):

ГЛОНАС L1 (от 1598,0625 до 1605,375 МГц);

GPS L1 (1575,42 МГц)

-

1 шт.

Кабель сетевой SCZ-1

-

1 шт.

Кабель соединительный

ТСАБ.685661.002

1 шт.

Кабель соединительный

ТСАБ.685661.002-01

6 шт.

Вставка плавкая ВП2Б-1В 1А 250В

ОЮ0.481.005 ТУ

2 шт.

Вставка плавкая ВП2Б-1В ЗА 250В

ОЮ0.481.005 ТУ

1 шт.

Модуль МУ (5 МГц, 3 выхода)

ТСАБ.458710.001-01

1 шт.*

Модуль МУ-01 (10 МГц, 3 выхода)

ТСАБ.458710.001

1 шт.*

Модуль МУ-3 (2,048 МГц, 2 выхода; 10,24 МГц, 1 выход)

ТСАБ.458170.005

1 шт.*

Компакт диск с программным обеспечением приёмника ГНСС

-

1 шт.

Руководство по эксплуатации.

ТСАБ.411653.003 РЭ

1 экз.

Методика поверки

МП РТ № 2222/441-2014

1 экз.

Формуляр

ТСАБ.411653.003 ФО

1 экз.

Упаковка

ТСАБ. 305646.001

1 шт.

Стандарт частоты и времени рубидиевый Ч1 -1020/2 в составе:

ТСАБ.411653.003-02

1 шт.

Кабель сетевой SCZ-1

-

1 шт.

Кабель соединительный

ТСАБ.685661.002

1 шт.

Кабель соединительный

ТСАБ.685661.002-01

6 шт.

Вставка плавкая ВП2Б-1В 1А 250В

ОЮ0.481.005 ТУ

2 шт.

Вставка плавкая ВП2Б-1В ЗА 250В

ОЮ0.481.005 ТУ

1 шт.

Модуль МУ-3 (2,048 МГц, 2 выхода; 10,24 МГц, 1 выход)

ТСАБ.458170.005

1 шт.*

Руководство по эксплуатации.

ТСАБ.411653.003 РЭ

1 экз.

Методика поверки

МП РТ № 2222/441-2014

1 экз.

Формуляр

ТСАБ.411653.003 ФО

1 экз.

Упаковка

ТСАБ. 305646.001

1 шт.

* поставляется по заказу

Поверка

осуществляется по документу МП РТ 2222/441-2014 «ГСИ Стандарты частоты и времени рубидиевые Ч1-1020, Ч1-1020/1, Ч1-1020/2. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19.10.2014 г.

Основные средства поверки:

- стандарт частоты и времени водородный Ч1 -76А (регистрационный номер в Федеральном информационном фонде 23671 -14):

  • - относительная погрешность по частоте за 1 год                          ±1,5-10-12;

  • - нестабильность частоты выходного сигнала за время измерения 1 с         1,5-10-12;

  • - нестабильность частоты выходного сигнала за время измерения 10 с;         540-13;

  • - нестабильность частоты выходного сигнала за время измерения 100 с        240-13;

  • - нестабильность частоты выходного сигнала за время измерения 1 ч          340-14;

  • - нестабильность частоты выходного сигнала за время измерения 1 сут        1-10-14;

- блок компараторов фазовых Ч7-48 (регистрационный номер в Федеральном информационном фонде 25115-03):

  • - основная погрешность вносимая Ч7-48 (СКО) за время измерения 1 с        240-13;

  • - основная погрешность вносимая Ч7-48 (СКО) за время измерения 10 с       440-14;

  • - основная погрешность вносимая Ч7-48 (СКО) за время измерения 100 с      540-15;

  • - основная погрешность вносимая Ч7-48 (СКО) за время измерения 1 ч        640-16;

  • - основная погрешность вносимая Ч7-48 (СКО) за время измерения 1 сут      140-16;

  • - частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09):

  • - предел разрешающей способности измерения                             100 пс;

  • - приемник ПС-161 (регистрационный номер в Федеральном информационном фонде 43445-09):

  • - предельная погрешность синхронизации шкалы времени с UTC(SU)         100 нс;

  • - компаратор частотный Ч7-1014/1 (регистрационный номер в Федеральном информационном фонде 58737-14):

  • - погрешность вносимая Ч7-1014/1 (СКО и СКДО) за время измерения 1 с     240-12;

  • - погрешность вносимая Ч7-1014/1 (СКО и СКДО) за время измерения 10      5 • 10-13;

  • - погрешность вносимая Ч7-1014/1 (СКО и СКДО) за время измерения 100с    1^10-13;

  • - погрешность вносимая Ч7-1014/1 (СКО и СКДО) за время измерения 1 ч     540-14;

  • - погрешность вносимая Ч7-1014/1 (СКО и СКДО) за время измерения 1 сут   540-15;

- осциллограф цифровой MSO 6104A (регистрационный номер в Федеральном информационном фонде 30681-06):

  • - относительная погрешность курсорных измерений в канале вертикального отклонения от полной шкалы (8 делений): ±(0,02^К+0,004^К), где К - величина, численно равная установленному коэффициенту отклонения, В;

  • - относительная погрешность курсорных измерений в канале горизонтального отклонения: ±(0,000015^Тизм+0,002^Т+20 пс), где

Тизм - величина измеренного интервала времени, с;

T - величина, численно равная умноженному на 10 установленному коэффициенту развертки, с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику пломбы в соответствии с рисунком 1.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к стандартам частоты и времени рубидиевым Ч1-1020, Ч1-1020/1, Ч1-1020/2

ГОСТ 8.129-2013. Государственная поверочная схема для средств измерений времени и частоты.

ТСАБ.411653.008 ТУ-ЛУ Стандарты частоты и времени рубидиевые Ч1-1020, Ч1-1020/1, Ч1 -1020/2. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «ГНОМОН» (ООО «НПП «ГНОМОН»)

ИНН 5262271110

Адрес: 603136, Россия, г. Нижний Новгород, бульвар Академика Королева Б.А., д. 8, П5 Телефон: (831) 217-94-11.

Web-сайт: www.rubikom.org.

E -mail: gnomon.npp@gmail.com.

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»);

Адрес: 117418, Россия, г. Москва, ул. Нахимовский проспект, д. 31

Телефон (факс): (495) 544 00 00

Web-сайт: www.rostest.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
