№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистраци -онный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

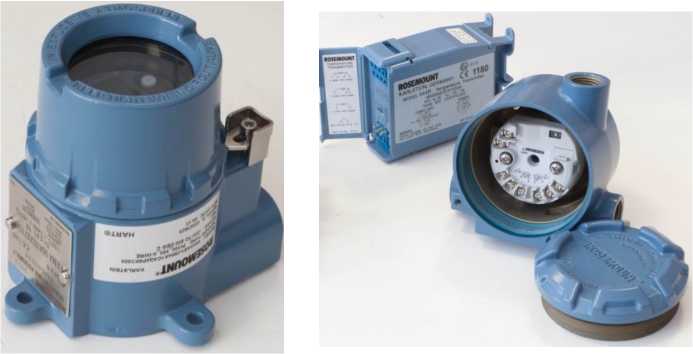

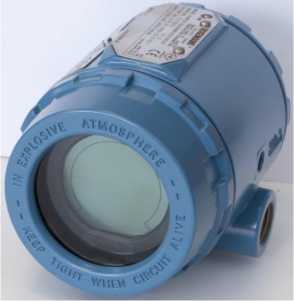

Преобразователи измерительные

Rosemount 644,

Rosemount 3144P

56381-14

Фирма

«Rosemount, Inc.», США; Фирма «Emerson Process Management GmbH&Co. OHG», Германия;

Фирма

«Emerson Asia

Pacific Private Limited», Сингапур;

- Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»),

г. Челябинск

МП 207-007

2018 с изменением № 1

Акционерное общество «Промышленная группа «Метран» (АО

«ПГ «Метран»), г. Челябинск

ФГУП «Челябинский

ЦСМ»

2.

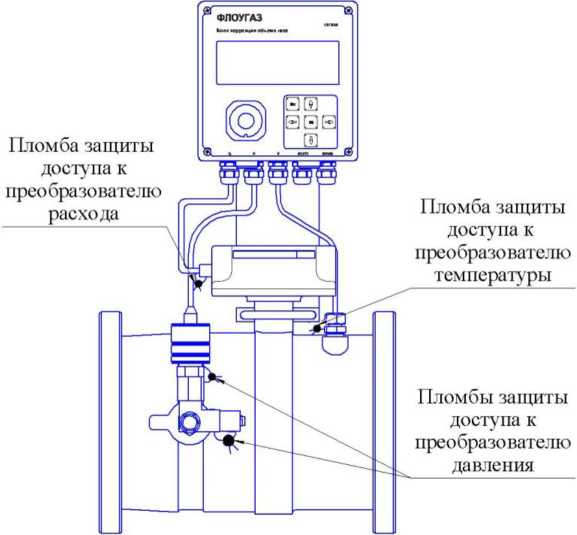

Комплексы для измерения количества газа

КИ-СТГ

29981-13

Общество с ограниченной ответственностью Энгельское приборостроительн ое объединение «Сигнал» (ООО ЭПО «Сигнал»), г. Энгельс-19, Саратовская обл.

СЯМИ.407229 -478 МП с изменением №2

Общество с ограниченной ответственностью

Энгельское приборостроител ьное объединение «Сигнал»

(ООО ЭПО

«Сигнал»),

г. Энгельс-19, Саратовская обл.

ВНИИР-филиал ФГУП «ВНИИМ им.

Д.И.

Менделеева»

3.

Вибростенды

взрывозащищенные

ТИК-ВВ (TIK - VV)

56857-14

ООО «НПП «ТИК», г. Пермь

ИМБР 441161.001 МП

ООО «НПП «ТИК», г. Пермь

ФГУП «ВНИИМС», г. Москва

4.

Система автоматизированна я информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Инта

АУВП.411

711.ФСК.Р

ИК.015.07

68603-17

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»), г. Москва

РТ-МП-4414-

500-2017

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва

ФБУ «Ростест-Москва»

5.

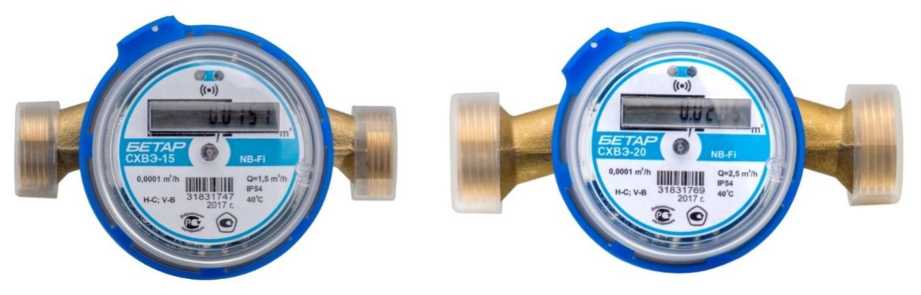

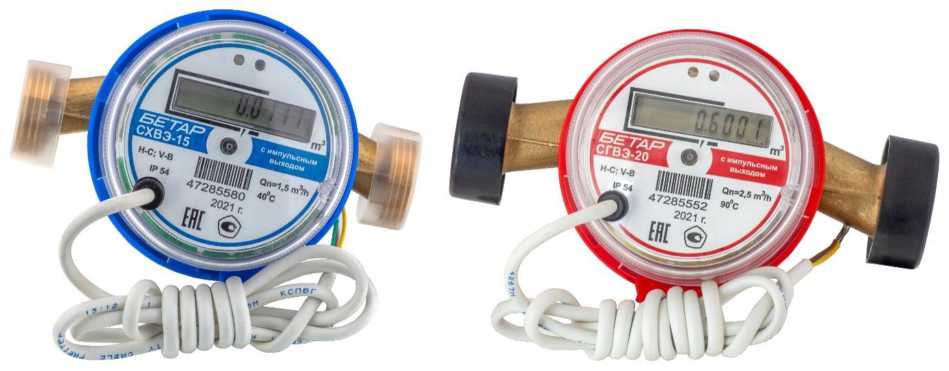

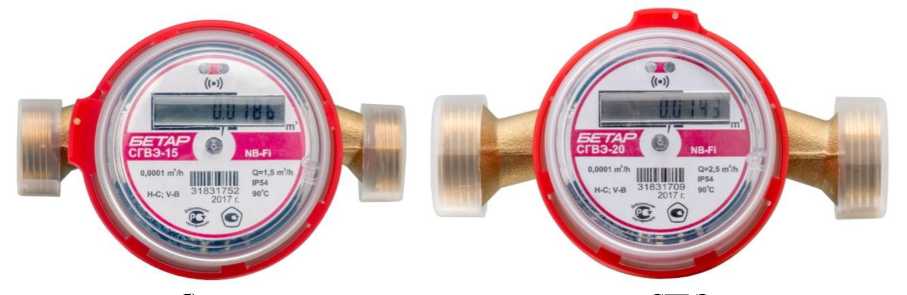

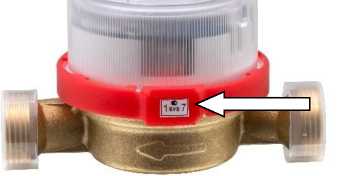

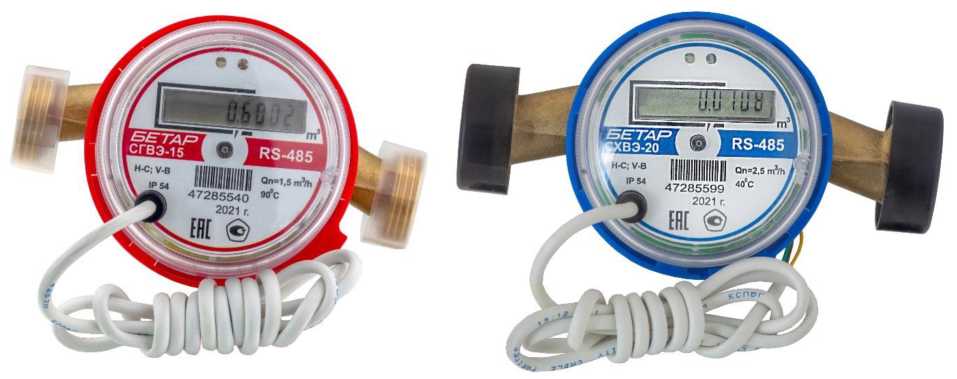

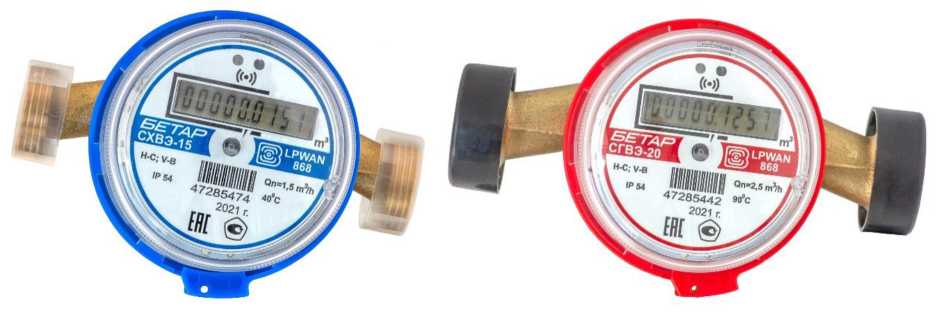

Счетчики воды крыльчатые электронные

СХВЭ, СГВЭ

68405-17

Общество с ограниченной ответственностью Производственнокоммерческая фирма «БЕТАР»

(ООО ПКФ «БЕТАР»), г. Чистополь,

Республика Татарстан

МИ 1592-2015

Общество с ограниченной ответственностью Производственно -коммерческая фирма «БЕТАР»

(ООО ПКФ «БЕТАР»), г. Чистополь, Республика Татарстан

ВНИИР-филиал ФГУП «ВНИИМ им.

Д.И.

Менделеева», г. Казань

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

СЯМИ.00040-01 12 01

Номер версии (идентификационный номер) ПО

1.01

Цифровой идентификатор ПО (CRC32)

АА2С03D6

Тип комплекса

Пределы допускаемой относительной погрешности при определении объема газа, приведенного к стандартным условиям

1

2

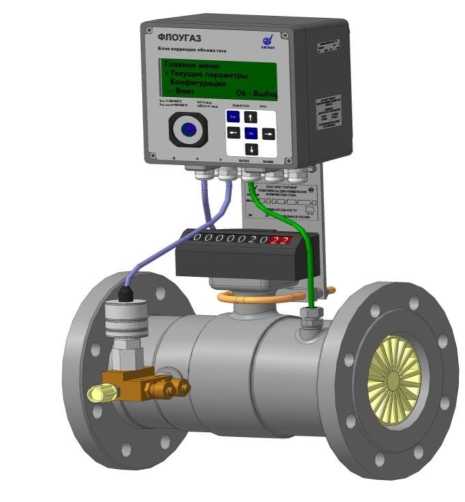

Комплекс на базе счетчика газа турбинного СТГ

• - комплекс на базе счетчика СТГ варианта исполнения 1

± 2 % на расходах от Qmin. до 0,1 Qmax.

± 1 % на расходах от 0,1 Qmax. до Qmax.

• - комплекс на базе счетчика СТГ варианта исполнения 2

± 2,3 % на расходах от Qmin. до 0,1 Qmax.

± 1,3 % на расходах от 0,1 Qmax. до Qmax.

• - комплекс на базе счетчика СТГ варианта исполнения 3*

± 1 % на расходах от 0,1 Qmax. до Qmax.

Комплекс на базе счетчика газа ротационного РСГ СИГНАЛ

• - комплекс на базе счетчика РСГ СИГНАЛ варианта исполнения 1

± 2 % на расходах от Qmin. до 0,05 Qmax.

± 1 % на расходах от 0,05 Qmax. до Qmax.

• - комплекс на базе счетчика РСГ СИГНАЛ варианта исполнения 2

± 2,3 % на расходах от Qmin. до 0,05 Qmax.

± 1,3 % на расходах от 0,05 Qmax. до Qmax.

• - комплекс на базе счетчика РСГ СИГНАЛ варианта исполнения 3*

± 1 % на расходах от 0,05 Qmax. до Qmax.

Комплекс на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал», ООО «ЭЛЬСТЕР Газэлектроника»)

• - комплекс на базе мембранного счетчика варианта исполнения 1

± 3,5 % на расходах от Qmin до 0,1 Qnom.

± 2 % на расходах от 0,1 Qnom до Qmax.

• - комплекс на базе мембранного счетчика варианта исполнения 2**

± 2,5 % на расходах от Qmin до 0,1 Qnom.

± 1,7 % на расходах от 0,1 Qnom до Qmax.

Примечания:

* минимальные расходы комплексов со счетчиками варианта исполнения 3 составляют 0,1 Q max. и 0,05 Q max. на базе счетчиков СТГ и РСГ СИГНАЛ - соответственно.

** комплексы выполнены на базе счетчиков мембранных, имеющих фактическую погрешность не более ± 2,1 % на расходах от Qmin до 0,1 Qnom. и не более 1,4% на расходах от 0,1 Qnom до Qmax. Вариант исполнения 2 указывается в паспорте на комплекс КИ-СТГ, а фактическая погрешность мембранного счетчика - в протоколе поверки, прикладываемому к паспорту на мембранный счетчик.

Наименование параметра

Значение параметра

КИ-СТГ-ХХ-Б

КИ-СТГ-ХХ-Г

КИ-СТГ-ХХ-Е

Измеряемая среда

природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы *

Номинальный диаметр

DN**

от 50 до 150 - на базе счетчика газа турбинного СТГ,

от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ

Максимальный расход,

Qmax., м³/ч**

от 100 до 1600 - на базе счетчика газа турбинного СТГ,

от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ

Наименование параметра

Значение параметра

КИ-СТГ-ХХ-Б

КИ-СТГ-ХХ-Г

КИ-СТГ-ХХ-Е

Рабочие диапазоны измерения абсолютного или избыточного давления, МПа

от 0,1 до 0,16 от 0,1 до 0,25 от 0,1 до 0,4 от 0,15 до 0,6 от 0,25 до 1 (от 0,1 до 1)*** от 0,4 до 1,6 (от 0,16 до 1,6)***

от 0,05 до 0,25 от 0,05 до 0,6 от 0,05 до 1,7

от 0,08 до 0,2

от 0,1 до 0,5 от 0,15 до 0,75 от 0,2 до 1

от 0,4 до 1,7

Емкость индикаторного устройства:

а) при измерении рабочего объема, м³

б) при измерении объема, приведенного к

3

стандартным условиям, м³

9999999

9999999

999999

999999999,99

999999999,99

Количество газа, соответствующее 1 импульсу магнитного датчика, м³/имп.**

0,1; 1,0 - на базе счетчика газа турбинного СТГ;

0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ

Условия эксплуатации:

Температура окружающего воздуха, ⁰С:

от -40 до +60

от -30 до +50

от -30 до +60

Атмосферное давление, кПа

от 84 до 106,7

Относительная влажность окружающего воздуха, %

не более 98

Средний срок службы, лет

12

10

12

Наименование параметра

Значение параметра

КИ-СТГ-ХХ-М

КИ-СТГ-ХХ-С

КИ-СТГ-ХХ-П

Измеряемая среда

природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы *

Номинальный диаметр

DN**

от 50 до 150 - на базе счетчика газа турбинного СТГ,

от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ

Максимальный расход,

Qmax., м³/ч**

от 100 до 1600 - на базе счетчика газа турбинного СТГ,

от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 6 до 160 - на базе счетчика газа мембранного (фирма «Itron

GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал»)

от 2,5 до 10 - на базе счетчика мембранного (фирма ООО «ЭЛЬСТЕР

Газэлектроника»)

Рабочие диапазоны измерения абсолютного или избыточного давления, МПа

от 0,08 до 0,52

от 0,2 до 1 от 0,4 до 1,7

от 0,09 до 1 от 0,72 до 1,7

Емкость индикаторного устройства:

а) при измерении рабочего объема, м³

б) при измерении объема, приведенного к

3

стандартным условиям, м³

99999999,999

99999999,99

99999999,9999

99999999,999999

99999999

99999999

Количество газа, соответствующее 1 импульсу магнитного датчика, м³/имп.**

0,1; 1,0 - на базе счетчика газа турбинного СТГ;

0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ;

0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал», ООО «ЭЛЬСТЕР Газэлектроника»)

Условия эксплуатации:

Температура окружающего воздуха, ⁰С:

от -25 до +60

от -25 до +55

от -30 до +50

Атмосферное давление, кПа

от 84 до 106,7

Относительная влажность окружающего воздуха, %

не более 98

не более 95

Средний срок службы, лет

12

12

10

Наименование параметра

Значение параметра

КИ-СТГ-ХХ-Т

КИ-СТГ-ХХ-В

КИ-СТГ-ХХ-Л

Измеряемая среда

природный газ по ГОС

8.615-20

' 5542-2014, свободный нефтяной газ по ГОСТ Р 05, азот, воздух и другие газы *

Номинальный диаметр DN**

от 50 до 150 - на базе счетчика газа турбинного СТГ,

от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 25 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал»)

Максимальный расход,

Qmax., м³/ч**

от 100 до 1600 - на базе счетчика газа турбинного СТГ,

от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 6 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал»)

от 2,5 до 10 - на базе счетчика мембранного (фирма ООО «ЭЛЬСТЕР Газэлектроника»)

Рабочие диапазоны измерения абсолютного или избыточного давления, МПа

Давление не измеряется

Рабочие диапазоны измерения давления -по заказу потребителя.

Максимальное значение рабочего диапазона измерения давления 1:2.

Емкость индикаторного устройства:

а) при измерении рабочего объема, м³

б) при измерении объема, приведенного к

3

стандартным условиям, м³

999999999,99

999999999,99

999999999

999999999

999999999

999999999

Количество газа, соответствующее 1 импульсу магнитного датчика, м³/имп.**

0,1; 1,0 - на базе счетчика газа турбинного СТГ;

0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ;

0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал», ООО «ЭЛЬСТЕР Газэлектроника»)

Условия эксплуатации:

Температура окружающего воздуха, ⁰С счетчик корректор

вычислитель

от-40 до +60

от -30 до +60

от -40 до +60

от -10 до +50

от -40до +60 от -10 до +50

Атмосферное давление, кПа

от 84 до 106,7

Относительная влажность окружающего воздуха, %

не более 95

Средний срок службы, лет

12

12

12

Наименование

Значение параметра

параметра

КИ-СТГ-ХХ-О

КИ-СТГ-ХХ-Н

КИ-СТГ-ХХ-Д

Измеряемая среда

природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы *

Номинальный диаметр DN**

от 50 до 150 - на базе счетчика газа турбинного СТГ,

от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 25 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал»)

Максимальный расход,

Qmax., м³/ч**

от 100 до 1600 - на базе счетчика газа турбинного СТГ,

от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 6 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал»)

от 2,5 до 10 - на базе счетчика мембранного (фирма ООО «ЭЛЬСТЕР Газэлектроника»)

Рабочие диапазоны измерения абсолютного или избыточного давления, МПа

Давление не измеряется

Рабочие диапазоны измерения давления - по заказу потребителя

Количество газа, соответствующее 1 импульсу магнитного датчика, м³/имп.**

0,1; 1,0 - на базе счетчика газа турбинного СТГ;

0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ;

0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал», ООО «ЭЛЬСТЕР Газэлектроника»)

Условия эксплуатации:

Температура окружающего воздуха, ⁰С

от -30 до +55

от -40 до +60 (счетчик) от -10 до +50 (вычислитель)

от -40 до +60 (счетчик) от +5 до +50 (вычислитель)

Атмосферное давление, кПа

от 84 до 106,7

Относительная влажность окружающего воздуха, %

не более 95

Средний срок службы, лет

15

12

12

Наименование параметра

Значение параметра

КИ-СТГ-ХХ-У

КИ-СТГ-ХХ-Ф     КИ-СТГ-ХХ-Фт

Измеряемая среда

природный газ по ГОСТ 5542-2014, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие газы *

Номинальный диаметр

DN**

от 50 до 150 - на базе счетчика газа турбинного СТГ,

от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 25 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал»)

Максимальный расход,

Qmax., м³/ч**

от 100 до 1600 - на базе счетчика газа турбинного СТГ,

от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 6 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») от 2,5 до 10 - на базе счетчика мембранного (фирма ООО «ЭЛЬСТЕР Газэлектроника»)

Рабочие диапазоны измерения абсолютного или избыточного давления, МПа

Рабочие диапазоны измерения давления - по заказу потребителя

Опция (по заказу)

Емкость индикаторного устройства:

а) при измерении рабочего объема, м³

б) при измерении объема, приведенного к

3

стандартным условиям, м³

999999999,99

999999999,99

99999999999,99

99999999999,99

99999999999,99

99999999999,99

Количество газа, соответствующее 1 импульсу

НЧ-выхода счетчика, м³/имп.**

0,1; 1,0 - на базе счетчика газа турбинного СТ 0,1; 1,0 - на базе счетчика газа ротационного 0,1 - на базе счетчика газа мембранного (фир «ELSTER GmbH», ООО ЭПО «Сигнал», ООО Газэлектроника»)

ГГ;

РСГ СИГНАЛ, ма «Itron GmbH»,

«ЭЛЬСТЕР

Условия эксплуатации:

Температура окружающего воздуха, ⁰С

от -40 до +60 (счетчик) от +1 до +50 (вычислитель)

от -40 до +60

от -40 до +60

Атмосферное давление, кПа

от 84 до 106,7

Относительная влажность окружающего воздуха, %

не более 98

Средний срок службы, лет,

12

Обозначение комплекса

Номинальный диаметр DN

Масса, кг, не более

Габаритные размеры (Длина*ШиринахДлина), мм, не более

КИ-СТГ-РС-Х

40

8,4

190x225x356

КИ-СТГ-РС-Х

50

16

311x225x442

КИ-СТГ-РС-Х

80

22

435x225x442

КИ-СТГ-РС-Х

100

48

633x246x495

КИ-СТГ-ТС-Х

50

8,9

150x225x397

КИ-СТГ-ТС-Х

80

12,1

240x300x450

КИ-СТГ-ТС-Х

100

26,4

300x225x480

КИ-СТГ-ТС-Х

150

55

450x285x530

КИ-СТГ-МС-Х

25

7

177x325x610

КИ-СТГ-МС-Х

32

10

262x396x633

КИ-СТГ-МС-Х

40

10

262x405x658

КИ-СТГ-МС-Х

50

16,1

289x465x724

КИ-СТГ-МС-Х

65

54,5

369x494x680

КИ-СТГ-МС-Х

80

107,5

532x894x1145

КИ-СТГ-МС-Х

100

107,5

608x571x1170

Наименование

Обозначение

Кол-во

Примечание

Комплекс для измерения количества газа КИ-СТГ

СЯМИ.407229-478

СП

1

Паспорт

СЯМИ.407229-478

ПС

1

Руководство по эксплуатации

СЯМИ.407229-478

РЭ

1

Методика поверки

СЯМИ.407229-478

МП с изменением № 2

1

Эксплуатационная документация на функциональные блоки

Программное обеспечение для поверки комплекса

СЯМИ.00020-01 12 01

1

По отдельному заказу

Дополнительное оборудование и устройства:

Измеритель перепада давления на счетчике (стрелочный или индикаторный)

1

По отдельному заказу

Монтажный комплект для установки измерителя перепада давления

1

Модуль внешнего питания (без модема или с модемом)

329 -СБ16 СП

1

По отдельному заказу

Монтажный комплект для установки счетчика СТГ в трубопроводе

СЯМИ.407221-

448Д4 СП

1

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

644FF HORNET.BIN

Номер версии (идентификационный номер) ПО, не ниже

2.01.011

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

644PA HORNET.BIN

Номер версии (идентификационный номер) ПО, не ниже

1.1.016

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

644 rel.d90

Номер версии (идентификационный номер) ПО, не ниже

3

Цифровой идентификатор программного обеспечения

по номеру версии

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

644 rel.HEX

Номер версии (идентификационный номер) ПО, не ниже

1

Цифровой идентификатор программного обеспечения

по номеру версии

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

3144FF HORNET.BIN

Номер версии (идентификационный номер) ПО, не ниже

2.03.002

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

3144 rel.d90

Номер версии (идентификационный номер) ПО, не ниже

2

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

3144 X-Well rel.d90

Номер версии (идентификационный номер) ПО, не ниже

3

Цифровой идентификатор программного обеспечения

отсутствует

Наименование характеристики

644

644

повышенной точности

3144Р

3144Р

повышенной точности

Диапазон измерений температуры, °C

1. Термопреобразователей сопротивления с НСХ:

Pt100 (а=0,00385)

от -200 до +850

Pt100 (а=0,00385)¹⁾

-

от -50 до +300

-

Pt200 (а=0,00385)

от -200 до +850

Pt500 (а=0,00385)

от -200 до +850

Pt1000 (а=0,00385)

от -200 до +300

Pt50 (а=0,00391) (50П)

от -200 до +550

Pt100 (а=0,00391) (100П)

от -200 до +550

Cu50 (а=0,00426)

от -50 до +200

Cu100 (а=0,00426)

от -50 до +200

Cu10 (а=0,00428) (10М)

от -50 до +250

Cu50 (а=0,00428) (50М)

от -185 до +200

Cu100 (а=0,00428) (100М)

от -185 до +200

Ni120 (а=0,00617) (120Н)

от -70 до +300

2. Преобразователей термоэлектрических с НСХ:

B

от +100 до +1820

E

от -200 до +1000 (для HART); от -50 до +1000 (для Foundation fieldbus и Profibus PA)

от -200 до +1000

J

от -180 до +760

K

от -180 до +1372

N

от -200 до +1300

R

от 0 до +1768

S

от 0 до +1768

T

от -200 до +400

L

от -200 до +800

Диапазон измерений напряжения постоянного тока, мВ

от -10 до +100

Диапазон измерений электрического сопротивления постоянному току, Ом

от 0 до 2000

Наименование характеристики

644

644 повышенной точности

3144Р

3144Р повышенной точности

Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от, °C²⁾

1. Термопреобразователей сопротивления с НСХ:

Pt100 (а=0,00385)

±0,15

±0,10

±0,10

±0,08

Pt100 (а=0,00385)¹⁾

-

-

±(0,29+0,01-|t -1окр|) *

-

Pt200 (а=0,00385)

±0,27

±0,22

±0,22

±0,176

Pt500 (а=0,00385)

±0,19

±0,14

±0,14

±0,112

Pt1000 (а=0,00385)

±0,19

±0,10

±0,10

±0,08

Pt50 (а=0,00391) (50П)

±0,30

±0,20

±0,20

±0,16

Pt100 (а=0,00391) (100П)

±0,15

±0,10

±0,10

±0,08

Cu50 (а=0,00426)

±1,34

±0,34

±0,34

±0,272

Cu100 (а=0,00426)

±0,67

±0,17

±0,17

±0,136

Cu10 (а=0,00428) (10М)

±1,40

±1,00

±1,00

±0,8

Cu50 (а=0,00428) (50М)

±1,34

±0,34

±0,34

±0,272

Cu100 (а=0,00428) (100М)

±0,67

±0,17

±0,17

±0,136

Ni120 (а=0,00617) (120Н)

±0,15

±0,08

±0,08

±0,064

2. Преобразователей термоэлектрических с НСХ³⁾

B

±3,00 (от +100 до

+300 °С);

±0,77 (св. +300 до

+1820°С)

±3,00 (от +100 до +300 °С);

±0,75 (св. +300 до +1820 °С)

±3,00 (от +100 до +300 °С);

±0,75 (св. +300 до +1820 °С)

—

E

±0,20

±0,20

±0,20

—

J

±0,35

±0,25

±0,25

—

K

±0,70 (от -180 до

-90 °С);

±0,50 (св. -90 до +1372 °С)

±0,50 (от -180 до

-90 °С);

±0,25 (св. -90 до +1372 °С)

±0,50 (от -180 до -90 °С);

±0,25 (св. -90 до +1372 °С)

—

N

±0,50

±0,40

±0,40

—

R

±0,75

±0,60

±0,60

—

S

±0,70

±0,50

±0,50

—

T

±0,35

±0,25

±0,25

—

L

±1,00

±0,25

±0,25

—

Пределы допускаемой основной абсолютной погрешности     измерений

напряжения постоянного тока, мВ

±0,03

±0,03

±0,03

—

Наименование характеристики

644

644 повышенной точности

3144Р

3144Р повышенной точности

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом

±0,6

±0,6

±0,6

—

Температура окружающей среды, °С

от -60 до +85 ⁴⁾

Пределы дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С сигналов от, ^OC⁵⁾⁶⁾

1. Термопреобразователей сопротивления с НСХ:

Pt100 (а=0,00385)

±0,003

±0,0015

Pt100 (а=0,00385)¹⁾

-

±0,0058

-

Pt200 (а=0,00385)

±0,004

±0,0023

Pt200 (а=0,00385)

±0,004

±0,0023

Pt500 (а=0,00385)

±0,003

±0,0015

Pt1000 (а=0,00385)

±0,003

±0,0015

Pt50 (а=0,00391) (50П)

±0,004

±0,0030

Pt100 (а=0,00391) (100П)

±0,003

±0,0015

Cu50 (а=0,00426)

±0,008

±0,0030

Cu100 (а=0,00426)

±0,004

±0,0015

Cu10 (а=0,00428) (10М)

±0,03

±0,0015

Cu50 (а=0,00428) (50М)

±0,008

±0,0030

Cu100 (а=0,00428) (100М)

±0,004

±0,0015

Ni120 (а=0,00617) (120Н)

±0,003

±0,0010

2. Преобразователей термоэлектрических с НСХ:

B

±0,014 (t>1000 ОС);

±0,014 (t>1000 ОС);

±[0,032-(0,0025 % от (t-300))] (300 ОС^<1000 ОС);

±[0,029-(0,0021 % от (t-300))] (300 ОС< t<1000 ОС);

±[0,054-(0,011 % от (t-100))]

(100 oc<t<300 ОС)

±[0,046-(0,0086 % (t-100))] (100 ОС< t<300 ос)

E

±[0,005+(0,0043 % от t)]

±[0,004+(0,00043 % от t)]

Наименование характеристики

644

644 повышенной точности

3144Р

3144Р повышенной точности

J

±[0,0054+(0,00029 % от t)] (t>0 ^ОС);

±[0,004+(0,00029 % от t)] (t> 0 ОС);

±[0,0054+(0,0025 % от |t|)] (t<0 ОС)

±[0,004+(0,0020 % от |t|)] (t< 0 ОС)

K

±[0,0061+(0,0054 % от t)] (t>0 ОС);

±[0,005+(0,00054 % от t)] (t> 0 ОС);

±[0,0061+(0,0025 % от |t|)] (t<0 ОС)

±[0,005+(0,0020 % от |t|)]

(t< 0 ос)

N

±[0,0068+(0,00036 % от t)]

±[0,005+(0,00036 % от t)]

R

±0,016 (t>200 ОС);

±0,015 (t> 200 ОС);

±[0,023-(0,0036 % от t)] (t<200 ОС)

±[0,021-(0,0032 % от t)] (t< 200 ОС)

S

±0,016 (С>200 ОС);

±0,015 (t> 200 ОС);

±[0,023-(0,0036 % от t)] (t<200 ^ОС)

±[0,021-(0,0032 % от t)] (t< 200 ОС)

T

±0,0064 (t>0 ОС);

±0,005 (t> 0 ОС);

±[0,0064+(0,0043 % от |t|)] (t< 0 ^ОС)

±[0,005+(0,0036 % от |t|)]

(t< 0 ос)

L

±0,007 (t>0 ОС);

±0,005 (t> 0 ОС);

±[0,007-(0,003 % от |t|)] (t<0 ос)

±[0,005+(0,003 % от |t|)]

(t< 0 ос)

Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ⁵⁾⁶⁾

±0,0005

±0,00025

Пределы допускаемой дополнительной абсолютной погрешности измерения электрического сопротивления постоянному току, вызванная влиянием температуры   окружающей

среды в рабочем диапазоне температур на каждый 1 °С, Ом⁵⁾⁶⁾

±0,0084

±0,007

Максимальная влажность окружающего воздуха при температуре 35 °С, %

95

99

Наименование характеристики

644

644 повышенной точности

3144Р

3144Р повышенной точности

Выходной сигнал

от 4 до 20 мА; HART; Foundation fieldbus; Profibus PA

от 4 до 20 мА; HART;

Foundation fieldbus

Пульсация   аналогового

выходного сигнала от диапазона изменения выходного сигнала, %, не более

0,625

Пределы допускаемой дополнительной приведенной погрешности от изменения      номинального

напряжения питания, % от диапазона измерений / 1 В

±0,005

Примечания:

• ¹⁾ Для ПИ Rosemount 3144 с опцией X-Well.

• ²⁾ Основная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме основной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и основной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Основная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна:

• - ±0,03 % от диапазона измерения первичного преобразователя (для Rosemount 644);

• - ±0,02 % от диапазона измерения первичного преобразователя (для Rosemount 644 повышенной точности, Rosemount 3144Р и Rosemount 3144Р повышенной точности).

• ³⁾ Основная абсолютная погрешность ПИ при работе с преобразователями термоэлектрическими равна сумме основной абсолютной погрешности измерения сигнала ТП и абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С (для Rosemount 644); ±0,25 °С (для Rosemount 644 повышенной точности, Rosemount 3144Р и Rosemount 3144Р повышенной точности).

• ⁴⁾ Диапазон температур окружающей среды зависит от исполнения ПИ в соответствии с его эксплуатационной документацией.

• ⁵⁾ При отклонении температуры окружающей среды от +20 °С. Для диапазона температур окружающей среды от -40 до +85 °С.

Пределы дополнительной погрешности измерения на 1 °С, в диапазоне температуры окружающей среды от минус 60 °С до минус 40 °С в 3 раза выше значений, указанных в таблице.

Пример расчета суммарной погрешности преобразования в температуру, при температуре окружающей среды минус 56 °С для преобразователя Rosemount 3144Р с НСХ Pt100 (а=0,00385 °C^-1), настроенного на диапазон измерений от 0 до 100°С для цифрового выходного сигнала:

0,1+0,0015*[20 - (-40)] + 0,0045*[-40 - (-56)] = 0,202 °С

• ⁶⁾ Дополнительная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме дополнительной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и дополнительной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Дополнительная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна ±0,001 % от диапазона измерения первичного преобразователя.

t - значение измеряемой температуры, °С; Ржр- температура окружающей среды, °С

Наименование характеристики

644

644 повышенной точности

3144Р

3144Р повышенной точности

Напряжение питания, В

• - от 4 до 20 мА, HART

• - Foundation fieldbus

- Profibus PA

от 12,0 до 42,4 от 9,0 до 32,0 от 9,0 до 32,0

от 12,0 до 42,4 от 9,0 до 32,0

Сопротивление нагрузки,

Ом

• - от 4 до 20 мА

• - HART

от 0,1 до 1000 от 250 до 1100

Вид взрывозащиты

«искробезопасная цепь» уровня «ia»; защита от воспламенения пыли “t” уровня “tb” «взрывонепроницаемая оболочка»

Мощность, Вт, не более

1

Устойчивость к воздействию внешнего переменного магнитного поля:

• - частота, Гц

• - напряженность, А/м, не более

от 49 до 51

400

Устойчивость к воздействию синусоидальной вибрации

• - для всех исполнений кроме HART

• - для HART

группа GX

частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3g;

частота от 10 до 60 Гц смещение 0,35 мм, частота 60 до 2000 Гц ускорение 5g

группа GX

частота от 10 до 60 Гц смещение 0,21 мм,

частота 60 до 2000 Гц ускорение 3g

Степень защиты от воды и пыли

IP66, IP68

Габаритные размеры корпуса, ширина ^х высота ^х длина, мм, не более

110x117x117

123x123x135

Масса, кг, не более

1,9

3,7

Средний срок службы, лет, не менее

30

Наименование

Обозначение

Количество

Преобразователь измерительный Rosemount 644

Согласно заказу

1 шт.

Преобразователь измерительный Rosemount 644 с интерфейсом HART. Руководство по эксплуатации

00809-0207-4728

1 экз. на 10 шт. и меньшее количество при поставке в один адрес

Преобразователь измерительный Rosemount 644 с интерфейсом Foundation fieldbus. Руководство по эксплуатации

00809-0407-4728

Преобразователь измерительный Rosemount 644 с интерфейсом Profibus PA. Руководство по эксплуатации

00809-0307-4728

Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки

МП 207-007-2018 c

изменением № 1

Преобразователь измерительный Rosemount 644. Паспорт

12.5314.001.00 ПС

1 экз.

Лист технических данных. Преобразователи измерительные Rosemount 644

0813-0107-4728

По требованию заказчика

Наименование

Обозначение

Количество

Преобразователь измерительный Rosemount 3144P

Согласно заказу

1 шт.

Руководство по эксплуатации Преобразователи измерительные Rosemount 3144P

00809-0107-4021

1 экз. на 10 шт. и меньшее количество при поставке в один адрес

Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки

МП 207-007-2018 с изменением №1

Преобразователь измерительный Rosemount 3144P. Паспорт

12.5314.002.00 ПС

1 экз.

Лист технических данных. Преобразователи измерительные Rosemount 3144P

0813-0107-4021

По требованию заказчика

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TIK-VV 1 0

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

23С

Алгоритм вычисления цифрового идентификатора программного обеспечения

x¹⁶+x¹⁵+x²+1

Наименование характеристики

Значение

Диапазоны частот воспроизводимой вибрации, Гц

от 5 до 5 000 от 2 до 10 000

Диапазон воспроизводимых виброускорений (амплитудное значение) при нагрузке на вибростол 0,25 кг на частоте 80 Гц, м/с²

от 0,5 до 30

Диапазон воспроизводимой виброскорости (СКЗ) при нагрузке на вибростол 0,25 кг на частоте 80 Гц, мм/с

от 1 до 40

Диапазон воспроизводимых виброперемещений (размах) при нагрузке на вибростол 0,25 кг на частоте 30 Гц, мкм

от 5 до 2500

Максимальное значение воспроизводимого виброускорения (амплитудное значение) при нагрузке 10 г на частоте 80 Гц, м/с²

75

Максимальное значение воспроизводимой виброскорости (СКЗ) при нагрузке 10 г на частоте 80 Гц, мм/с

100

Максимальное значение воспроизводимого виброперемещения (размах) при нагрузке 10 г на частоте 30 Гц, мкм

4000

Пределы допускаемой основной относительной погрешности частоты воспроизводимой вибрации, %

± 1

Пределы допускаемой основной относительной погрешности воспроизведения параметров вибрации на базовых частотах 80 Гц для виброускорения и виброскорости и 30 Гц для виброперемещения, %

± 2

Неравномерность амплитудно-частотной характеристики встроенного вибропреобразователя для диапазона воспроизводимых частот от 5 до 5000 Гц в поддиапазонах частот, %, не более: от 5 до 1000 Гц включ.

св. 1000 до 5000 Гц

± 2

± 5

Неравномерность амплитудно-частотной характеристики встроенного вибропреобразователя для диапазона воспроизводимых частот от 2 до 10000 Гц в диапазонах частот, %, не более: от 2 до 10000 Гц от 10 до 1000 Гц включ.

± 5

± 2

Коэффициент гармоник виброускорения вибростола, %, не более

10

Относительный коэффициент поперечного движения вибростола, %, не более

15

Пределы основной относительной погрешности для канала измерения параметров вибрации, предназначенного для вибропреобразователей с выходом по напряжению на базовых частотах 80 Гц и 30 Гц, %

± 0,5

Пределы основной относительной погрешности канала измерения параметров вибрации, предназначенного для вибропреобразователей с выходом по заряду, %

± 0,5

Наименование характеристики

Значение

Неравномерность амплитудно-частотной характеристики измерительных каналов, предназначенных для вибропреобразователей с выходом по напряжению и заряду, %, не более

± 0,5

Пределы основной относительной погрешности канала измерения параметров вибрации, предназначенного для вибропреобразователей с выходом по току, %

± 0,5

Пределы дополнительной относительной погрешности воспроизведения параметров вибрации, вызванной изменением температуры окружающего воздуха, %

± 1

Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, каналов измерения параметров вибрации, предназначенных для вибропреобразователей с выходом, %: по напряжению по току

± 0,25

± 0,13

Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, канала измерения параметров вибрации, предназначенного для вибропреобразователей с выходом по заряду, %

± 0,25

Нормальные условия измерений: температура окружающей среды, °С

от +17 до +27

Наименование характеристики

Значение

Максимальная масса поверяемого вибропреобразователя, г

800

Условия эксплуатации: диапазон рабочих температур, °С

от -10 до +40

Габаритные размеры, мм, не более

315 х 220 х 140

Масса, кг, не более

10,5

Наименование

Обозначение

Кол-во

Вибростенд взрывозащищенный

ТИК-ВВ (TIK-VV)

1 шт.

Футляр

1 щт.

Адаптер сетевой 220/19 В

1 шт.

Шпилька крепежная М6х12

1 шт.

Шпилька крепежная М8х12

1 шт.

Наименование

Обозначение

Кол-во

Кабели для подключения датчиков к разъемам ВХОД 1, ВХОД 2, ВХОД 3

3 шт.

Кабель USB

1 шт.

Переходник на триангулярное крепление датчиков

1 шт.

Винты для крепления датчиков

3 шт.

Ключ

1 шт.

Отвертка

1 шт.

Фирменный USB флеш-накопитель с

ПО

1 шт.

Паспорт

ЛПЦА.441161.001 ПС

1 экз.

Руководство по эксплуатации

ЛПЦА.441161.001 РЭ

1 экз.

Методика поверки

ИМБР 441161.001 МП

1 экз.

Сертификат соответствия

Копия - в составе РЭ

Идентификационные данные (признаки)

Значение

модификация электронного блока ВИО^Г

Г.469333.001

Идентификационное наименование ПО

1

Номер версии (идентификационный номер) ПО

15

Цифровой идентификатор ПО

12404*

модификация электронного блока СЭТ.469333.025

Идентификационное наименование ПО

WaterV102

Номер версии (идентификационный номер) ПО

1.02

Цифровой идентификатор ПО

CD15

* - цифровой идентификатор ПО отображается в виде десятичного числа (1240410 = 30741б)

Наименование характеристики

Значение

Номинальный диаметр

DN15

DN20

Метрологический класс по ГОСТ Р 50193.1-92

В

С

В

С

Наименьший расход воды, м³/ч

0,03

0,015

0,05

0,025

Переходный расход воды, м³/ч

0,1200

0,0225

0,2000

0,0375

Номинальный расход воды, м³/ч

1,5

2,5

Наибольший расход воды, м³/ч

3,0

5,0

Порог чувствительности, м³/ч, не более

0,015

0,010

0,025

0,020

Пределы допускаемой относительной

погрешности счетчиков в диапазоне расходов, %:

от наименьшего до переходного

±5

от переходного до наибольшего (включ.)

±2

Наименование характеристики

Значение

1

2

Номинальный диаметр

DN15            DN20

Измеряемая среда

вода питьевая по СанПиН 1.2.3685-21

Диапазон температур измеряемой среды, °С

• - СХВЭ

• - СГВЭ

от +5 до +40 от +5 до +90

1

2

Давление измеряемой среды, МПа (кгс/см²), не более

1,0 (10)

Потеря давления при наибольшем расходе измеряемой среды, МПа (кгс/см²), не более

0,1 (1,0)

Емкость индикаторного устройства, м³

99999,9999

Минимальная цена деления индикаторного

3

устройства, м³

0,0001

Параметры электрического питания:

3; 3,6

- напряжение, В

Габаритные размеры, мм, не более:

- длина

110

130

- ширина

75

75

- высота (для счетчиков с цифровым интерфейсом и импульсным выходом)

80 (85)

85 (90)

Масса, кг, не более

0,5

0,65

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +50

- относительная влажность окружающей среды

при температуре 35 °С, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

12

Средняя наработка на отказ, ч

110 000

Наименование

Обозначение

Количество

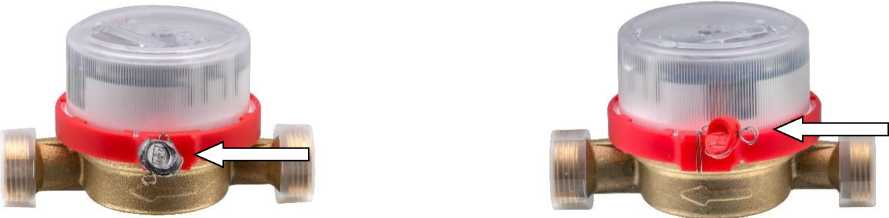

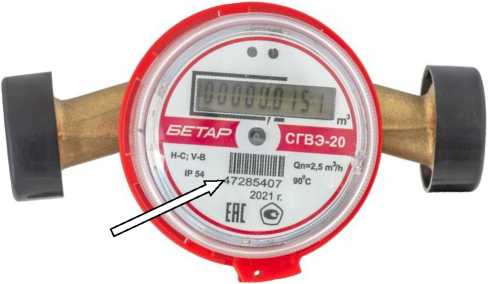

Счетчик воды крыльчатый электронный

СХВЭ, СГВЭ

1 шт.

Руководство по эксплуатации

ПДЕК.407223.042 РЭ

1 экз.

Монтажный комплект (поставляется по заказу)

1 комп.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer. exe, DataServer_USPD. exe

№ ИК

Наименование ИК

Состав первого и второго уровней АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

1

2

3

4

5

6

1

ПС 220 кВ Инта, ОРУ 220 кВ, ВЛ 220 кВ Печорская ГРЭС - Инта

ТОГФ-220 кл.т. 0,2S Ктт = 600/5 рег. № 46527-11

TEMP 245

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 55517-13

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

2

ПС 220 кВ Инта,

ОРУ 220 кВ, ОВ-220

ТГФ 220-II* кл.т. 0,5 Ктт = 600/5 рег. № 20645-00

TEMP 245

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 55517-13

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

3

ПС 220 кВ Инта, ОРУ 35 кВ, 1 с. 35 кВ,

ВЛ-81 (ВЛ 35 кВ Инта - Восточная I цепь с отпайкой на

ПС РВК)

ТОЛ 35

кл.т. 0,5S

Ктт = 600/5 рег. № 21256-03

ЗНОМ-35-65

кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

ЭКОМ-3000 рег. № 17049-04

4

ПС 220 кВ Инта, ОРУ 35 кВ, 2 с. 35 кВ,

ВЛ-82 (ВЛ 35 кВ Инта - Восточная II цепь с отпайкой на ПС РВК)

ТОЛ 35

кл.т. 0,5S

Ктт = 600/5 рег. № 21256-03

ф. А: ЗНОМ-35-65 кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-07

ф. В, С: ЗНОМ-35-65 кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

1

2

3

4

5

6

5

ПС 220 кВ Инта, ОРУ 35 кВ, 2 с. 35 кВ,

ВЛ-70 (ВЛ 35 кВ

Инта - Юго-Западная с отпайкой на ПС Интинская)

ТОЛ 35

кл.т. 0,5S

Ктт = 600/5 рег. № 21256-03

ф. А: ЗНОМ-35-65

кл.т. 0,5

Ктн = (35000/V3)/(100/V3) рег. № 912-07

ф. В, С:

ЗНОМ-35-65

кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

6

ПС 220 кВ Инта,

ОРУ 35 кВ, 1 с. 35 кВ,

ВЛ-71 (ВЛ 35 кВ

Инта - ИТЭЦ с отпайками)

ТОЛ 35

кл.т. 0,5S

Ктт = 600/5 рег. № 21256-03

ЗНОМ-35-65

кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

7

ПС 220 кВ Инта, ОРУ 35 кВ, 2 с. 35 кВ,

ВЛ 35 кВ Инта - КС Интинская

ТВЭ-35 кл.т. 0,5S Ктт = 200/5 рег. № 44359-10

ф. А: ЗНОМ-35-65 кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-07

ф. В, С: ЗНОМ-35-65 кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 53319-13

ЭКОМ-3000 рег. № 17049-04

8

ПС 220 кВ Инта,

ЗРУ 10 кВ,

1 с. 10 кВ, яч.№17,

ВЛ 10 кВ яч.№17

ТЛО-10 кл.т. 0,5S

Ктт = 200/5 рег. № 25433-11

НАМИ-10

кл.т. 0,2

Ктн = 10000/100 рег. № 11094-87

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

9

ПС 220 кВ Инта,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№20,

ВЛ 10 кВ яч.№20

ТЛО-10 кл.т. 0,5S

Ктт = 150/5 рег. № 25433-11

НАМИ-10

кл.т. 0,2 Ктн = 10000/100 рег. № 11094-87

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

10

ПС 220 кВ Инта, ЗРУ 10 кВ, 1 с. 10 кВ, яч.№13,

ВЛ 10 кВ яч.№13

ТЛО-10

кл.т. 0,5S

Ктт = 200/5 рег. № 25433-11

НАМИ-10

кл.т. 0,2

Ктн = 10000/100 рег. № 11094-87

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

1

2

3

4

5

6

11

ПС 220 кВ Инта,

ЗРУ 10 кВ,

1 с. 10 кВ,

яч.№7,

КЛ 10 кВ яч.№7

IGW

кл.т. 0,5S

Ктт = 80/5 рег. № 25568-08

НАМИ-10

кл.т. 0,2

Ктн = 10000/100 рег. № 11094-87

ZMD402CT41.046 7 S3 кл.т. 0,2S/0,5 рег. № 22422-07

12

ПС 220 кВ Инта,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№8,

ВЛ 10 кВ яч.№8

ТЛМ-10

кл.т. 0,5

Ктт = 400/5 рег. № 2473-69

НАМИ-10

кл.т. 0,2

Ктн = 10000/100 рег. № 11094-87

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

13

ПС 220 кВ Инта,

ЗРУ 10 кВ,

1 с. 10 кВ, яч.№9,

ВЛ 10 кВ яч.№9

ТЛО-10

кл.т. 0,5S

Ктт = 200/5 рег. № 25433-11

НАМИ-10

кл.т. 0,2

Ктн = 10000/100 рег. № 11094-87

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

14

ПС 220 кВ Инта,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№14,

ВЛ 10 кВ яч.№14

ТЛО-10

кл.т. 0,5S

Ктт = 200/5 рег. № 25433-11

НАМИ-10

кл.т. 0,2

Ктн = 10000/100 рег. № 11094-87

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

15

ПС 220 кВ Инта, ЩСН 0,4 кВ ОПУ-2, 2 с. 0,4 кВ, панель собственных нужд 0,4 кВ №9, КЛ 0,4 кВ Базовая станция сотовой связи №11-413 ПАО «МТС» от 2 с. 0,4 кВ

Т-0,66

кл.т. 0,5

Ктт = 30/5 рег. № 17551-06

-

Dialog ZMD кл.т. 0,5S/1,0 рег. № 22422-07

ЭКОМ-3000 рег. № 17049-04

16

ПС 220 кВ Инта, ЩСН 0,4 кВ ОПУ-2, 1 с. 0,4 кВ, панель собственных нужд 0,4 кВ №1, КЛ 0,4 кВ Базовая станция сотовой связи №110072 «Локомотив»

ПАО «МегаФон» от 1 с. 0,4 кВ

ТТИ-А

кл.т. 0,5S

Ктт = 30/5 рег. № 28139-07

-

Dialog ZMD кл.т. 0,5S/1,0 рег. № 22422-07

1

2

3

4

5

6

17

ПС 220 кВ Инта,

ЩСН 0,4 кВ ОПУ-2,

2 с. 0,4 кВ, панель собственных нужд 0,4 кВ №8,

КЛ 0,4 кВ Базовая станция сотовой связи

№110072

«Локомотив» ПАО «МегаФон» от 2 с. 0,4 кВ

ТТИ-А

кл.т. 0,5S

Ктт = 30/5 рег. № 28139-07

-

Dialog ZMD кл.т. 0,5S/1,0 рег. № 22422-07

ЭКОМ-3000 рег. № 17049-04

18

ПС 220 кВ Инта, ЩСН 0,4 кВ ОПУ-2, 1 с. 0,4 кВ, панель собственных нужд 0,4 кВ №1, КЛ 0,4 кВ Базовая станция сотовой связи №БС-121 ООО «Т2 Мобайл» от 1 с. 0,4 кВ

ТТИ-А

кл.т. 0,5S

Ктт = 30/5 рег. № 28139-07

-

Dialog ZMD кл.т. 0,5S/1,0 рег. № 22422-07

Примечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 “Хо^изм^^⁰/»

1

2

3

4

5

6

1

(Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

2, 12 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)

1,0

-

1,7

0,9

0,7

0,8

-

2,8

1,4

1,0

0,5

-

5,3

2,7

1,9

3 - 7

(Счетчик 0,2S;

ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

8 - 11, 13, 14 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)

1,0

1,7

0,9

0,7

0,7

0,8

2,5

1,5

1,0

1,0

0,5

4,7

2,8

1,9

1,9

15 (Счетчик 0,5S;

ТТ 0,5)

1,0

-

1,7

1,0

0,8

0,8

-

2,8

1,5

1,1

0,5

-

5,4

2,7

1,9

16 - 18 (Счетчик 0,5S;

ТТ 0,5S)

1,0

2,0

1,0

0,8

0,8

0,8

2,6

1,6

1,1

1,1

0,5

4,7

2,8

1,9

1,9

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 “Хо^изм^^⁰/»

1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

1,8

1,4

1,0

1,0

0,5

1,5

0,9

0,8

0,8

2, 12 (Счетчик 0,5; ТТ 0,5; ТН 0,2)

0,8

-

4,3

2,2

1,6

0,5

-

2,5

1,4

1,1

3 - 7

(Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,0

2,5

1,9

1,9

0,5

2,4

1,5

1,2

1,2

1

2

3

4

5

6

8 - 11, 13, 14 (Счетчик 0,5;

ТТ 0,5S; ТН 0,2)

0,8

3,8

2,4

1,6

1,6

0,5

2,4

1,4

1,1

1,1

15 (Счетчик 1,0;

ТТ 0,5)

0,8

-

4,5

2,4

1,8

0,5

-

2,9

1,6

1,3

16 - 18 (Счетчик 1,0;

ТТ 0,5S)

0,8

4,0

2,7

1,8

1,8

0,5

2,6

2,0

1,3

1,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

(Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

2, 12 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,3

2,8

2,0

3 - 7

(Счетчик 0,2S;

ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

8 - 11, 13, 14 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,7

2,8

2,0

2,0

15 (Счетчик 0,5S;

ТТ 0,5)

1,0

-

2,1

1,6

1,4

0,8

-

3,1

1,9

1,7

0,5

-

5,5

3,0

2,3

16 - 18 (Счетчик 0,5S;

ТТ 0,5S)

1,0

2,3

1,6

1,4

1,4

0,8

2,9

2,0

1,7

1,7

0,5

4,9

3,1

2,3

2,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 о/а^изм^!^⁰/»

1

2

3

4

5

6

1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

2,2

1,9

1,6

1,6

0,5

1,9

1,5

1,4

1,4

2, 12 (Счетчик 0,5; ТТ 0,5; ТН 0,2)

0,8

-

4,5

2,6

2,1

0,5

-

2,8

1,8

1,6

3 - 7

(Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,2

2,9

2,3

2,3

0,5

2,7

2,0

1,7

1,7

8 - 11, 13, 14 (Счетчик 0,5;

ТТ 0,5S; ТН 0,2)

0,8

4,1

2,7

2,1

2,1

0,5

2,7

1,9

1,6

1,6

15 (Счетчик 1,0;

ТТ 0,5)

0,8

-

5,4

3,9

3,5

0,5

-

4,1

3,4

3,3

16 - 18 (Счетчик 1,0;

ТТ 0,5S)

0,8

5,0

4,0

3,5

3,5

0,5

4,0

3,6

3,3

3,3

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

• - напряжение, % от ином

• - ток, % от 1ном

• - коэффициент мощности

• - частота, Гц

температура окружающей среды, °C:

• - для счетчиков электроэнергии

от 99 до 101

от 1(5) до 120 0,87 от 49,85 до 50,15

от +21 до +25

1

2

Рабочие условия: параметры сети:

- напряжение, % от Ыном

от 90 до 110

- ток, % от Ьом

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Dialog ZMD:

- средний срок службы, лет

30

- среднее время восстановления работоспособности, ч

72

УСПД ЭКОМ-3000:

- средняя наработка на отказ, ч, не менее

75000

радиосервер точного времени РСТВ-01:

- средняя наработка на отказ, ч, не менее

55000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Наименование

Обозначение

Количество

Трансформатор тока

ТОГФ-220

3 шт.

Трансформатор тока

ТГФ 220-II*

3 шт.

Трансформатор тока

ТОЛ 35

12 шт.

Трансформатор тока

ТВЭ-35

3 шт.

Трансформатор тока

ТЛО-10

15 шт.

Трансформатор тока

IGW

3 шт.

Трансформатор тока

ТЛМ-10

2 шт.

Трансформатор тока

Т-0,66

3 шт.

Трансформатор тока

ТТИ-А

9 шт.

Трансформатор напряжения

TEMP 245

3 шт.

Трансформатор напряжения

ЗНОМ-35-65

6 шт.

Трансформатор напряжения

НАМИ-10

2 шт.

Счетчик электрической энергии многофункциональный

Dialog ZMD

18 шт.

Устройство сбора и передачи данных

ЭКОМ-3000

1 шт.

Радиосервер точного времени

РСТВ-01

1 шт.

Формуляр

АУВП.411711.ФСК.РИК.015.07ФО

1 экз.
