УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2024 г. № 2998

Лист № 1

Всего листов 6

Регистрационный № 54474-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули взвешивающие ТВ

Назначение средства измерений

Модули взвешивающие ТВ (далее - модули) предназначены для статических измерений массы различных грузов.

Описание средства измерений

Модуль состоит из грузоприемной платформы, грузоприемного устройства и весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор, которые ввернуты непосредственно в основание грузоприемного устройства.

Принцип действия модуля основан на преобразовании действующей на него силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму для последующей индикации в единицах массы:

  • - на терминале производства АО «МАССА-К»;

  • - на персональном компьютере (далее - ПК) с установленной законодательно контролируемой программой.

Подключение модуля к ПК осуществляется с помощью весового адаптера USB.

Модуль имеет три варианта исполнения грузоприемной платформы и грузоприемного устройства S, M, Х1Х2 (рисунок 1).

Варианты исполнения модуля отличаются габаритными размерами, массой, формой и материалом, из которых изготовлено грузоприемное устройство.

Приказ Росстандарта №2998 от 17.12.2024, https://oei-analitika.ru

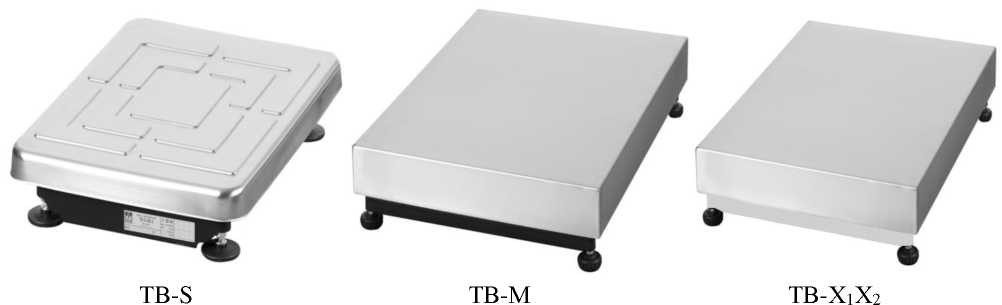

Рисунок 1 - Общий вид модуля различных вариантов исполнения

Четырнадцать модификаций модулей различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными делениями и имеют следующее обозначение:

Модуль взвешивающий TB-JN-H.2,

где ТВ - обозначение типа;

J - вариант исполнения грузоприемной платформы (S, M, Х1Х2, где Х1 длина платформы в см, Х2 ширина платформы в см);

N - обозначение присутствует, если грузоприемное устройство выполнено из нержавеющей стали;

Н - максимальная нагрузка, кг;

.2 - обозначение присутствует только для двухинтервального модуля.

В модуле предусмотрена защита от несанкционированного доступа к настройкам (регулировки чувствительности (юстировки)) и данным измерений при помощи программного набрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке. Несбрасываемый счетчик выдает шестиразрядное контрольное число -код юстировки, который является электронной пломбой. При юстировке код сохраняется в цифровой весоизмерительный датчик. При замене цифрового весоизмерительного датчика или при повторной юстировке код юстировки изменяется. Повторить код юстировки невозможно.

Код юстировки после поверки записывается в паспорт модуля (в разделе «Поверка выполнена»). Несовпадение кода юстировки, записанного в паспорте модуля взвешивающего, с кодом юстировки, высвечиваемым на терминале или ПК с установленной законодательно контролируемой программой, свидетельствует о несанкционированном вмешательстве, при котором действующее свидетельство о поверке становится недействительным.

Пломбирование модулей не предусмотрено.

Приказ Росстандарта №2998 от 17.12.2024, https://oei-analitika.ru

Модз'ль взвешивающий ТВ

ТВ-3328-15.2

Версия ПО: U_38.1.6

-20*С/+40*С_______

К» 334560         2024 г

сДЕЕАна а ркс»

<пг>

Мах Min е =

Ts

ks *9

9 *8

Приказ Росстандарта №2998 от 17.12.2024, https://oei-analitika.ru

Модл'ль взвешивающий ТВ

TB-S-200.2

Версия ПО: U_38.1.6

-20*С/+40*С________

№ 123456      2024 г

c*MMiraccNi

® И Мах 60/200 кд Min 0,4 kg е= 20/50 9 Т= -60 ка

Рисунок 2 - Маркировка модуля

Маркировка производится лазерной гравировкой на фирменной разрушающейся при снятии планке (рис. 2), на которую нанесены:

  • - торговая марка и указание страны изготовителя;

  • - тип средства измерения;

  • - вариант исполнения и модификация модуля;

  • - версия программного обеспечения весоизмерительного цифрового датчика;

  • - предельные значения температуры;

  • - серийный номер, состоящий из арабских цифр;

  • - год выпуска;

  • - класс точности;

  • - знак утверждения типа;

  • - знак соответствия требованиям директив Таможенного союза;

  • - максимальная нагрузка (Max);

  • - минимальная нагрузка (Min);

  • - поверочный интервал (e);

  • - максимальное значение выборки массы тары.

Знак поверки на модули не наносится.

Программное обеспечение

В модуле используется встроенное программное обеспечение (далее - ПО) и находится в энергонезависимой памяти весоизмерительного цифрового датчика. ПО загружается только на заводе-изготовителе с использованием специального оборудования и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс или с помощью других средств. информации.

ПО выполняет функции по сбору, обработке и передаче измерительной

защиты ПО от непреднамеренных и преднамеренных воздействий в

Р 50.2.077-2014 - «средний». Влияние программного обеспечения на характеристики учтено при нормировании метрологических характеристик

Уровень соответствии с метрологические модуля.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО*

Р3210ХХ.НЕХ

Номер версии (идентификационный номер) ПО

U 38.1.6

Цифровой идентификатор ПО

-

* Обозначение «х» не относится к метрологически значимому ПО и может принимать любые значения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности модуля по ГОСТ OIML R 76-1-2011

средний

Доля от пределов допускаемой погрешности весов, pwm

1

Повторяемость (размах) показаний, кг, не более

|mpe|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем

от 0 до 4 % Max

Диапазон устройства первоначальной установки нуля

от 0 до 20 % Max

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Таблица 3 -

Обозначение модуля

Min,

кг

Мах,

кг

d, е, г

n

Интервалы взвешивания, кг

Пределы допускаемой погрешности при поверке, г

ТВ-JN-15

0,1

15

5

3000

От 0,1 до 2,5 включ. Св. 2,5 до 10 включ.

Св. 10 до 15 включ.

+ 2,5

+ 5,0

± 7,5

ТВ-JN-32

0,2

32

10

3200

От 0,2 до 5,0 включ. Св. 5,0 до 20 включ.

Св. 20 до 32 включ.

± 5

± 10

± 15

ТВ-JN-60

0,4

60

20

3000

От 0,4 до 10 включ.

Св. 10 до 40 включ.

Св. 40 до 60 включ.

± 10

± 20

± 30

таблицы 3

Обозначение

модуля

Min,

кг

Мах, кг

d, е, г

n

Интервалы взвешивания, кг

Пределы допускаемой погрешности при поверке, г

От 1 до 25 включ.

± 25

ТВ-JN-150

1

150

50

3000

Св. 25 до 100 включ.

± 50

Св. 100 до 150 включ.

± 75

От 1 до 25 включ.

± 25

ТВ-JN-200

1

200

50

4000

Св. 25 до 100 включ.

± 50

Св. 100 до 200 включ.

± 75

От 2 до 50 включ.

+ 50

ТВ-JN-300

2

300

100

3000

Св. 50 до 200 включ.

+ 100

Св. 200 до 300 включ.

+ 150

От 4 до 100 включ.

+ 100

ТВ-JN-600

4

600

200

3000

Св.100 до 400 включ.

+ 200

Св 400 до 600 включ.

+ 300

Таблица 4 - Метрологические характеристики двухинтервального модуля

Обозначение

модуля

Min,

кг

Мах1/Мах2,

кг

d1/d2,

е12,

г

n1/n2

Интервалы взвешивания, кг

Пределы допускаемой погрешности при поверке, г

От 0,04 до 1,0 включ.

± 1,0

Св. 1,0 до 4,0 включ.

± 2,0

ТВ-JN-15.2

0,04

6/15

2/5

3000/3000

Св. 4,0 до 6,0 включ.

± 3,0

Св. 6,0 до 10 включ.

± 5,0

Св. 10 до 15 включ.

± 7,5

От 0,1 до 2,5 включ.

± 2,5

Св. 2,5 до 10 включ.

± 5,0

ТВ-JN-32.2

0,1

15/32

5/10

3000/3200

Св. 10 до 15 включ.

± 7,5

Св. 15 до 20 включ.

± 10

Св. 20 до 32 включ.

± 15

От 0,2 до 5,0 включ.

± 5

Св. 5,0 до 20 включ.

± 10

ТВ-JN-60.2

0,2

30/60

10/20

3000/3000

Св. 20 до 30 включ.

± 15

Св. 30 до 40 включ.

± 20

Св. 40 до 60 включ.

± 30

От 0,4 до 10 включ.

± 10

Св. 10 до 40 включ.

± 20

ТВ-JN-150.2

0,4

60/150

20/50

3000/3000

Св. 40 до 60 включ.

± 30

Св. 60 до 100 включ.

± 50

Св. 100 до 150 включ.

± 75

От 0,4 до 10 включ.

± 10

Св. 10 до 40 включ.

± 20

ТВ-JN-200.2

0,4

60/200

20/50

3000/4000

Св. 40 до 60 включ.

± 30

Св. 60 до 100 включ.

± 50

Св. 100 до 200 включ.

± 75

таблицы 4

Обозначение модуля

Min, кг

Мах1/Мах2, кг

d1/d2, е12, г

n1/n2

Интервалы взвешивания, кг

Пределы допускаемой погрешности при поверке, г

ТВ-JN-300.2

1

150/300

50/100

3000/3000

От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 150 включ. Св. 150 до 200 включ.

Св. 200 до 300 включ.

± 25 ± 50 ± 75 ± 100 ± 150

ТВ-JN-600.2

2

300/600

100/200

3000/3000

От 2 до 50 включ.

Св. 50 до 200 включ.

Св. 200 до 300 включ.

Св. 300 до 400 включ.

Св. 400 до 600 включ.

± 50 ± 100

± 150

± 200

± 300

Таблица 5 - Максимальный диапазон

выборки массы

Модификация модуля

15

15.2

32

32.2

60

60.2

150,200

150.2, 200.2

300

300.2

600

600.2

Максимальный диапазон, кг

15

6

32

15

60

30

150,200

60

300

150

600

300

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Время установления показаний, с, не более

2

Параметры электрического питания: - напряжение постоянного тока, В

от 4,5 до 5,5

Потребляемая мощность, Вт, не более

0,2

Условия эксплуатации модуля:

  • - предельные значения температуры (Tmin, Tmax), °С

  • - относительная влажность воздуха при 25 °С, %, не более

от -20 до +40

90

Вероятность безотказной работы за 2000 ч

0,9

Предусмотренный срок службы, лет

8

Таблица 7 -

и масса

Обозначение варианта исполнения грузоприемного устройства

Размеры грузоприемного устройства (длина; ширина, высота), мм, не более

Масса, кг, не более

S

555, 455, 100

13,5

М

855, 655, 165

43

Х1Х2

850, 650, 160

Знак утверждения типа

наносится лазерной установкой на фирменную планку, закрепленную на грузоприемном устройстве модуля взвешивающего ТВ, и на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 8 - Комплектность

Наименование

Обозначение

Количество

Модуль взвешивающий ТВ

-

1 шт.

Стойка*

-

1 шт.

Весовой адаптер*

USB

1 шт.

Модуль взвешивающий ТВ. Паспорт

Тв5.179.0 ПС

1 экз.

Модуль взвешивающий ТВ. Руководство по эксплуатации.

Тв5.179.ХХХ РЭ**

В электронном виде на сайте massa.ru

Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт

В электронном виде на сайте massa.ru

Примечание: * Опционально

** ХХХ - для различных вариантов исполнения

Сведения о методиках (методах) измерений

приведены в разделе «Подготовка к работе» МК5.179.ХХХ РЭ Модуль взвешивающий ТВ. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г.№ 1622;

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

ТУ 28.29.31-042-27450820-2022 (идентичны ТУ 4274-042-27450820-2012) взвешивающие ТВ. Технические условия.

Модули

Изготовитель

Акционерное общество «МАССА-К» (АО «МАССА-К»), ИНН 7813012245

Адрес: 194044, г. Санкт-Петербург, Пироговская наб., д. 15, лит. А Телефон: (812) 346-57-03, факс (812) 327-55-47 E-mail: info@massa.ru

Web-сайт: www.massa.ru

Испытательный центр

научно-

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2024 г. № 2998

Лист № 1

Всего листов 6

Регистрационный № 44307-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры электронные ЕхТ-01

Назначение средства измерений

Термометры электронные ЕхТ-01 (далее — термометры) предназначены для измерений и контроля температуры различных сред в общепромышленных и взрывоопасных зонах (в том числе в резервуарах для хранения нефтепродуктов и т.д.).

Описание средства измерений

Принцип действия термометров основан на измерении электрического сопротивления платинового чувствительного элемента датчика термометра (Pt1000) с последующим аналого-цифровым преобразованием измеренного значения сопротивления в значение температуры.

Термометры электронные ЕхТ-01 состоят из электронного блока со встроенным жидкокристаллическим индикатором и датчика температуры, имеющего разъем для подключения к электронному блоку. Термометры выпускаются в трех модификациях, различающихся конструктивным исполнением датчиков температуры. Электронный блок — универсальный и используется во всех модификациях. Отличительные особенности датчиков температуры в зависимости от модификации термометров приведены в таблице 1.

Таблица 1

Обозначение модификации

Конструктивное исполнение датчика

ЕхТ-01/1

Датчик выполнен в виде щупа из нержавеющей стали. Подключение датчика к электронному блоку возможно, как непосредственно через разъемное соединение, так и с помощью кабеля-удлинителя ЕхТ-01/1-КУД*

ЕхТ-01/2

Датчик выполнен в виде полностью погружаемого зонда из нержавеющей стали с кабелем длиной до 15 м

ЕхТ-01/3

Датчик выполнен в виде полностью погружаемого зонда из нержавеющей стали с кабелем длиной до 30 м и устройством намотки кабеля

* — кабель-удлинитель ЕхТ-' модификации ЕхТ-01/1 и не в

01/1-КУД предназначен для поверки термометра ходит в комплект поставки.

Структура обозначения термометров при заказе приведена ниже:

Термометр электронный ЕхТ-01/<модификация>-<0.05>-<длина кабеля>, где <модификация> — ЕхТ-01/1, ЕхТ-01/2 или ЕхТ-01/3;

<0.05> — указывается для термометров с основной абсолютной погрешностью измерений температуры ±0,05 °С, для термометров с погрешностью ±0,1 °С не указывается;

<длина кабеля> — указывается только для модификаций ЕхТ-01/2 и ЕхТ-01/3.

Фотографии общего вида термометров всех 3-х модификаций приведены на рисунке 1.

Приказ Росстандарта №2998 от 17.12.2024, https://oei-analitika.ru

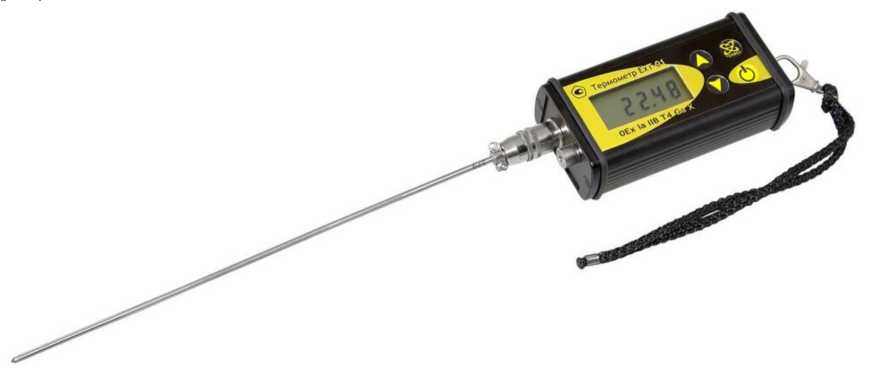

а) Термометр модификации ЕхТ-01/1

Приказ Росстандарта №2998 от 17.12.2024, https://oei-analitika.ru

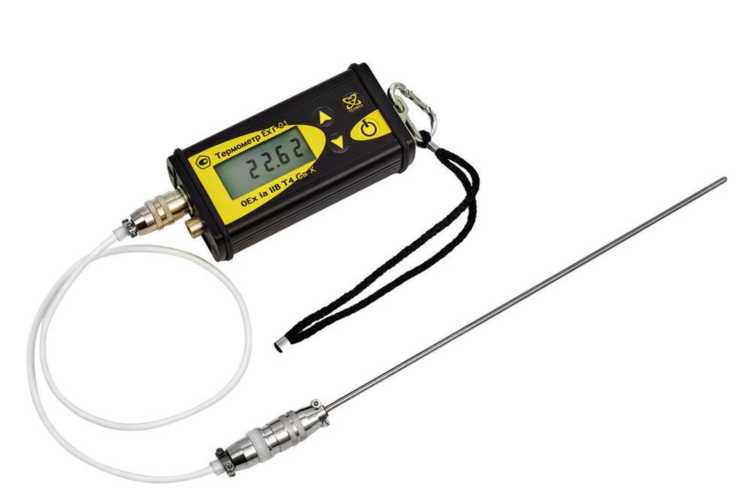

б) Термометр модификации ЕхТ-01/1 с кабелем-удлинителем ЕхТ-01/1-КУД

Приказ Росстандарта №2998 от 17.12.2024, https://oei-analitika.ru

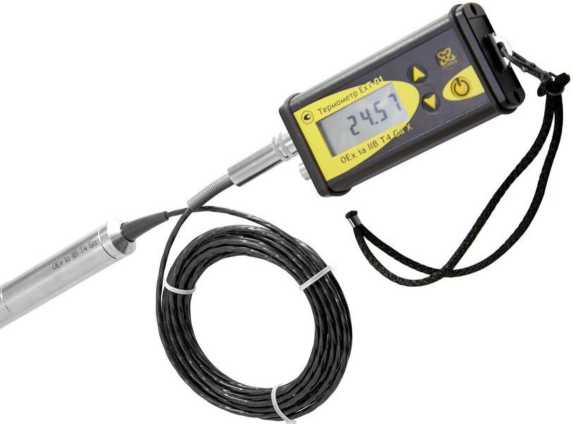

в) Термометр модификации ЕхТ-01/2

Приказ Росстандарта №2998 от 17.12.2024, https://oei-analitika.ru

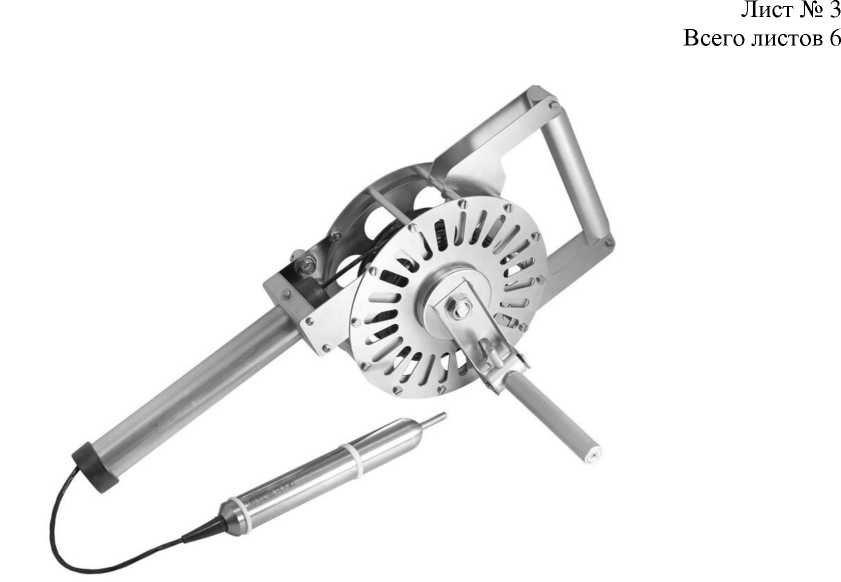

д) Термометр модификации ЕхТ-01/3 (без электронного блока)

Рисунок 1 — Общий вид термометров электронных ЕхТ-01

Пломбирование термометров не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на задней стороне электронного блока. Фотография общего вида электронного блока термометров с указанием рисунке 2.

места нанесения заводского номера представлена на

Место нанесения

заводского номера

Приказ Росстандарта №2998 от 17.12.2024, https://oei-analitika.ru

ЗАПРЕЩиТСЯ

ОС ООО ТехБезоласность RU C-RU.KA65.B.00323/19 Uo<l,6B

Io S8,0A Со ^10,0 мкФ to £1,0мкГн

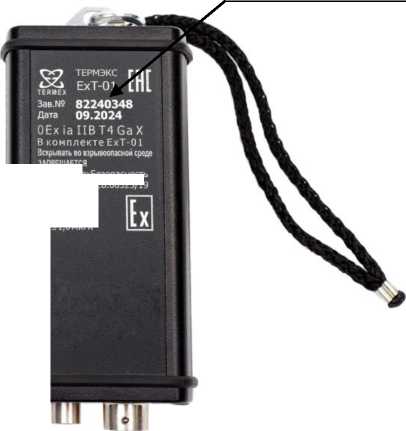

Рисунок 2 - Общий вид электронного блока термометра ЕхТ-01 с указанием места нанесения заводского номера

Программное обеспечение

Встроенное программное обеспечение (ПО) термометров является метрологически значимым и расположено во внутренней памяти микроконтроллера электронного блока. Данное ПО устанавливается предприятием-изготовителем при выпуске из производства.

Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО термометров приведены в таблице 2.

Таблица 2

Идентификационные данные

Значение

Идентификационное наименование ПО

ЕхТ-01

Номер версии ПО

не ниже 10

Цифровой идентификатор программного обеспечения

недоступен

Метрологические и технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °C (*)

от -50 до +130

Пределы допускаемой основной абсолютной погрешности измерений температуры (Л), °C (**)

±0,05; ±0,1

Глубина погружения датчика в измеряемую среду:

  • - для модификации ЕхТ-01/1, мм, не менее

  • - для модификаций ЕхТ-01/2 и ЕхТ-01/3

75

полное погружение

Цена единицы младшего разряда термометра, °C

0,01

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды (от нормальных условий измерений) в диапазоне рабочих температур, на каждые 10 °C, °С

0,5-Л

Нормальные условия измерений:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от +15 до +25

от 30 до 80

Примечания:

(*) - у термометров, выпущенных ранее ноября 2019 года, диапазон измерений температуры от -40 до +130 °С;

(**) - в соответствии с заказом (значение погрешности приводится в Руководстве по эксплуатации).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое сопротивление изоляции токоведущих цепей электронного блока и датчика температуры при значении испытательного напряжения 500 B в нормальных условиях, МОм, не менее

20

Электрическая   прочность изоляции токоведущих   цепей

электронного блока и датчика температуры выдерживают без пробоя в течение 60 с испытательное напряжение, В

500

Напряжение питания термометра, В (*)

3

Наименование характеристики

Значение

Габаритные размеры, мм, не более: - электронного блока (Ш^Г^В)

135x65x40

- погружаемой части датчика ЕхТ-01/1

250x03,3

- датчика ЕхТ-01/2 и ЕхТ-01/3

200x026(**)

- устройства намотки кабеля для ЕхТ-01/3

460x180x230

Масса, кг, не более: - электронного блока

0,3

- датчика ЕхТ-01/1

0,1

- датчика ЕхТ-01/2 и ЕхТ-01/3

0,5

- устройства намотки кабеля для ЕхТ-01/3

1,7

Рабочие условия эксплуатации электронного блока термометра: - температура окружающей среды, °С

от -20 до +40

- относительная влажность, %

до 80

Время непрерывной работы, ч, не менее

2000

Степень защиты термометров от попадания внутрь твердых тел, пыли и воды в соответствии с ГОСТ 14254-2015

- для электронного блока

IP65

- для датчика температуры

IP68

Маркировка взрывозащиты

0Ех ia IIB T4 Ga Х

Средний срок службы, лет,

10

Средняя наработка на отказ, ч

20000

Примечания:

(*)  - питание термометров осуществляется от двух гальванических элементов

типоразмера ААА, прошедших испытания в соответствии

с ГОСТ 31610.11

(OPTICELL (professional, simply), GP (Extra, Ultra, Ultra plus+), ROBITON (standard, forse),

GoPower), с номинальным напряжением каждого элемента 1,5 В; (**) - 06 мм в зоне расположения чувствительного элемента.

Знак утверждения типа

наносится на лицевую сторону электронного блока термометров и на титульный лист эксплуатационной документации печатным способом.

Комплектность средства измерений

Комплектность термометров приведена в таблице 5.

Таблица 5

Наименование

Обозначение

Количество

Блок электронный

ТКЛШ 5.422.009-02

1 шт.

Датчик температуры: для ЕхТ-01/1 для ЕхТ-01/2 для ЕхТ-01/3

ТКЛШ 6.036.002-03

ТКЛШ 5.132.003-02

ТКЛШ 5.132.003-03

1 шт.

Устройство намотки кабеля(*)

ТКЛШ 4.853.009

1 шт.

Руководство по эксплуатации

ТКЛШ 2.822.001 РЭ

1 экз.

Примечание:

(*) - входит в комплект поставки ЕхТ-01/3

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» документа ТКЛШ 2.822.001 РЭ «Термометры электронные ЕхТ-01. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»»;

ТУ 4211-042-44229117-2008    (ТУ 26.51.51-042-44229117-2008) Термометры

электронные ЕхТ-01. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс») ИНН 7018039587

Адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1 Телефон: +7 (3822) 49-21-52, 49-26-31

Web-сайт: www.termexlab.ru

E-mail: termex@termexlab.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
