МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

И апреля 2018 г.                                           №   686

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 50941 «Датчики весоизмерительные тензорезисторные М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «ВИК «Тензо-М» 21 ноября 2017 г. № 208 приказываю:

• 1. Внести изменения в описание типа на датчики весоизмерительные тензорезисторные М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53673-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ГОСТ 8.631-2013 (Приложение ДА), и распространить действие документа на средства измерений, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 50941 «Датчики весоизмерительные тензорезисторные М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53673-13, в связи с заменой документа на поверку.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 5 0941 «Датчики весоизмерительные тензорезисторные М» на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Г                            Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1O36ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» апреля 2018 г. №686

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики весоизмерительные тензорезисторные М

Назначение средства измерений

Датчики весоизмерительные тензорезисторные М (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание средства измерений

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов соединенных в мостовую схему при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Датчики состоят из упругого элемента (рисунок 1-4) выполненных из нержавеющей стали, штуцера для ввода кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и заварены герметичной крышкой.

Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение Д-Р-К, где:

Д - обозначение датчика (М30, М50, М70 или М100);

Р - максимальная нагрузка, т;

К - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (С1 или СЗ).

Внешний вид датчиков показан на рисунках 1 - 4.

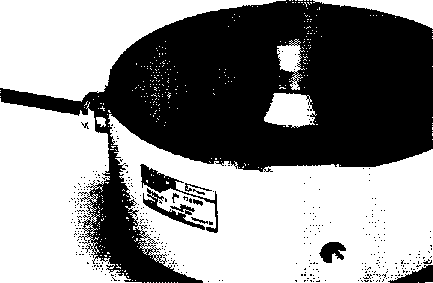

Рисунок 1 - Внешний вид датчика М30

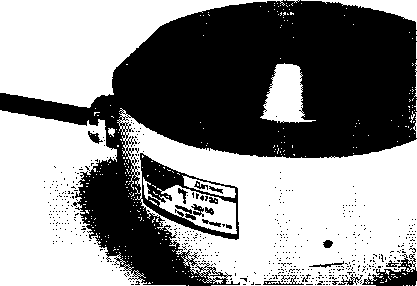

Рисунок 2 - Внешний вид датчика М50

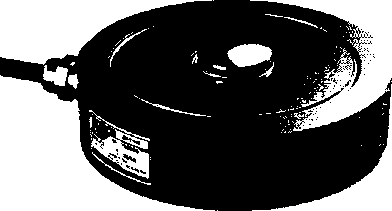

Рисунок 3 - Внешний вид датчиков М70

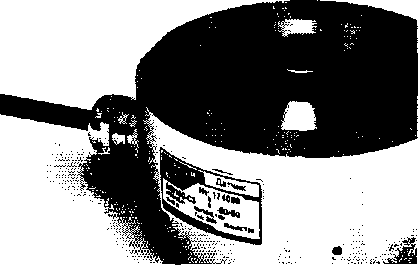

Рисунок 4 - Внешний вид датчика Ml00

Пломбирование датчиков весоизмерительных тензорезисторных М не предусмотрено.

Маркировка датчиков производится на фирменной наклейке (рисунок 5), на которой нанесены:

• - торговая марка изготовителя;

• - модификация весоизмерительного датчика;

• - максимальная нагрузка Emax;

• - серийный номер;

  - знак утверждения типа.


  М70-25.0-СЗ    -30/40 Етах=25.0т 0ExlalCT6X


  wOCrVf О


  Етах=2.0т 0Ех1а«сТб X

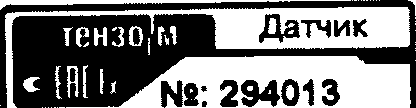

  Рисунок 5 - Внешний вид наклейки датчиков М (слева - для М70, справа - для всех остальных)

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Масса и габаритные размеры датчиков

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013.

Основные средства поверки:

рабочие эталоны 1-го разряда по ГОСТ Р 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 3=0,01 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.

Сведения о методиках (методах) измерений

изложены в ГОСТ 8.631-2013 «ГСИ.Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Нормативные и технические документы, устанавливающие требования к датчикам весоизмериетельным тензорезисторным М

ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий М, Н, Т и С. Технические условия

Изготовитель

Закрытое акционерное общество «Весоизмерительная компания «Тензо-М»

(ЗАО «ВИК «Тензо-М»)

ИНН 5027048351

Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38

Телефон: +7 (495) 745-3030, +7 (800) 555-6530

E-mail: tenso@tenso-m.ru

Web-сайт: www.tenso-m.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: Санкт-Петербург, 190005, Московский пр., 19

Телефон: +7 (812) 251-7601, +7 (812) 327-5835, факс: +7 (812) 713-0114

E-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
