№2412 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226300
О внесении изменений в описание типа на хроматографы газовые промышленные "Хромое ПГХ-1000.1"
Приказы по основной деятельности по агентству Вн. Приказ № 2412 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
___31 декабря 2020 г.
№ 2412
Москва
О внесении изменений в описание типа
на хроматографы газовые промышленные «Хромое ПГХ-1000.1»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ХРОМОС Инжиниринг» от 13 июля 2020 г. № 2646.07, № 2645.07 и № 2644.07 приказываю:
-
1. Утвердить новую редакцию описания типа на хроматографы газовые промышленные «Хромое ПГХ-1000.1», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74463-19, в связи с изменением кода идентификации отечественного производства с «ОС» на «РФ», изложив его в новой редакции согласно
приложению к настоящему приказу.
-
2. Установить методику поверки по документу ХАС 2.320.006.01 МП «ГСИ. Комплексы хроматографические газовые «Хромое ГХ-1000». Методика поверки» с изменением № 1 и распространить действие документа
на хроматографы газовые промышленные «Хромое ПГХ-1000.1», находящиеся
в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Л А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1
С.С.Голубев
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
________—--------/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2412
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы газовые промышленные «Хромос ПГХ-1000.1»
Назначение средства измеренийХроматографы газовые промышленные «Хромос ПГХ-1000.1» (далее -хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.
Описание средства измеренийПринцип действия хроматографа основан на разделении на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующим детектированием компонентов анализируемой пробы.
Хроматограф состоит из следующих блоков:
-
- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером;
-
- программное обеспечение «Хромос» (далее - ПО) - для управления хроматографом, а также сбора и обработки хроматографических данных.
-
- блок аналитический.
В состав аналитического блока входят:
-
- один или два термостата, теплоизолированных съёмных;
-
- нагреватели (для поддержания температуры термостата);
-
- хроматографические колонки;
-
- дозирующие краны;
-
- переключающихе клапаны;
-
- усилители;
-
- платы управления клапанами и платы питания;
-
- пневмосопротивления;
-
- регуляторы потока газов.
На передней панели прибора имеется дисплей, предназначенный для управления прибором и отображения информации.
В приборе могут быть установлены капиллярные, насадочные и микронасадочные колонки. В зависимости от решаемой аналитической задачи, приборы могут быть оснащены одним или несколькими детекторами из следующего списка:
-
1. ДТП- детектор по теплопроводности
-
2. ПИД - пламенно-ионизационный детектор
-
3. ПФД-S - пламенно-фотометрический детектор
-
4. ТХД - термо-химический детектор
-
5. ЭЗД- электронно-захватный детектор
Градуировка хроматографа проходит в автоматическом режиме.
Хроматографы газовые промышленные «Хромос ПГХ-1000.1» выпускаются в двух исполнениях.
В исполнении 1 хроматограф выполняется в специальном взрывозащищенном исполнении в корпусе с непроницаемой оболочкой «d» по ГОСТ IEC 60079-1-2011. Хроматограф в исполнении 1 может быть укомплектован одним или несколькими детекторами по теплопроводности, электронно-захватным детектором и термо-химическим детектором.
Исполнение 1
Исполнение 2
Место нанесения знака поверки

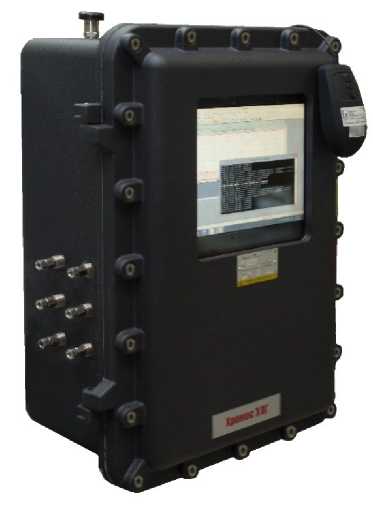

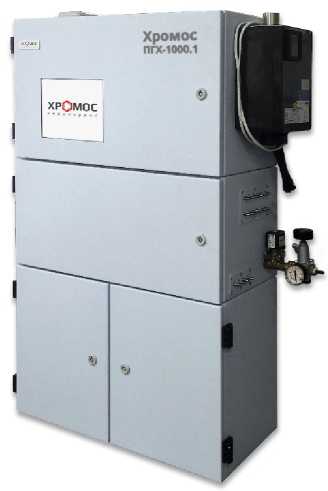

Рисунок 1- Внешний вид хроматографа газового промышленного «Хромос ПГХ-1000.1»
Исполнение 1
Исполнение 2

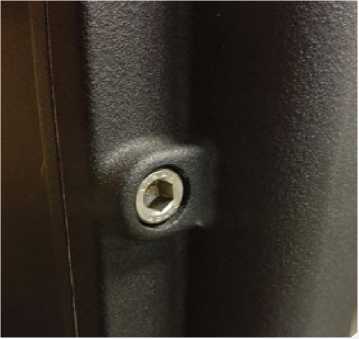

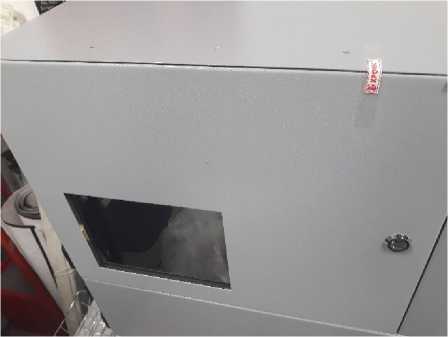

Рисунок 2- Место пломбировки хроматографа газового промышленного «Хромос ПГХ-1000.1» от несанкционированного доступа и нанесения знака поверки в виде оттиска поверительного клейма.
В исполнении 2 конструкция хроматографа выполняется в специальном взрывозащищенном исполнении - заполнение или продувка оболочки под избыточном давлении «р» по ГОСТ IEC 60079-2-2013. Повышенная защита «е» по ГОСТ 31610.7-2012/IEC 60079-7:2006 обеспечивается продувкой блока электроники и детекторов хроматографа воздухом КИП под избыточным давлением. Хроматограф в исполнении 2 может быть укомплектован детекторами по теплопроводности, пламенно-ионизационным детектором, пламенно-фотометрическим детектором, электронно-захватным детектором и термохимическим детектором.
Программное обеспечениеДля управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
CalcModule.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже1.2 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
37С2В7АВ |
|
Алгоритм вычисления цифрового идентификатора программного кода |
CRC-32 |
Влияние программного обеспечения на метрологические характеристики отсутствует.
Метрологические характеристики хроматографа нормированы с учетом программного обеспечения.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 2.
Таблица 2- Пределы допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (площади, времени удерживания) в изотермическом режиме
|
Детектор |
ОСКО по времени удерживания, % |
ОСКО по площади, % | ||
|
Дозирование газа |
Дозирование жидкости | |||
|
Насадочная колонка |
Капиллярная колонка | |||
|
ПИД |
1 |
1 |
2 |
4 |
|
ДТП |
1 |
1 |
2 |
- |
|
ПФД-S |
1 |
3 |
- |
- |
|
ТХД |
1 |
2 |
- |
- |
|
ЭЗД |
2 |
2 |
- |
- |
Таблица 3-Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемого значения относительного изменения выходного сигнала (площадей) от первоначального значения за 48 ч непрерывной работы, % | |
|
- ПИД, ДТП |
±5 |
|
- ПФД-S, ТХД |
±10 |
|
-ЭЗД |
±4 |
Продолжение таблицы 3
|
Уровень флуктуационных шумов нулевого сигнала детекторов не более: | |
|
- ПИД, А |
2,040-14 |
|
- ДТП, В |
1,6-10-7 |
|
- ПФД-S, А |
5,0^10-12 |
|
- ТХД, В |
1,0^10-5 |
|
- ЭЗД, А |
1,040-13 |
|
Уровень дрейфа нулевого сигнала детекторов не более: | |
|
- ПИД, А/ч |
5,040-12 |
|
- ДТП, В/ч |
1,0^10-4 |
|
- ПФД-S, А/ч |
1Д10-10 |
|
- ТХД, А/ч |
1Д10-4 |
|
- ЭЗД, А/ч |
140-12 |
|
Пределы детектирования детекторов не более: | |
|
- ПИД, по гептану, бензолу или пропану, гС/с |
4,040-12 |
|
- ДТП, гептану, пропану, азоту, водороду г/см3 |
3,0^10-9 |
|
- ПФД-S, по сере в сероводороде, г/с |
4,040-12 |
|
- ТХД, по кислороду, г/см3 |
1,5^10-10 |
|
- ЭЗД, по трихлорэтилену в азоте, г/с |
2^10-13 |
Таблица 4- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура термостата колонок, °С |
от (Токр+3) до +300 |
|
Температура термостатируемых зон, °С |
от +40 до +300 |
|
Максимальная температура дозатора, °С |
+300 |
|
Максимальная температура кранов, °С |
+300 |
|
Максимальная температура детекторов, °С: |
+300 |
|
Дискретность задания температур во всех зонах, °С |
0,01 |
|
Отклонение среднего установившегося значения температуры термостатов от заданного значения, о С |
± 5 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50+0,1 |
|
- напряжение постоянного тока, В |
24±3 |
|
Наработка на отказ, ч, не менее |
26280 |
|
Средний срок службы, лет |
10 |
Продолжение таблицы 4
|
Конфигурация хроматографа: Габаритные размеры (Д х Ш х В), мм, не более
|
250х400х600 660х350х1010 |
|
Масса (без системы пробоподготовки), кг, не более | |
|
- Исполнение 1 |
50 |
|
- Исполнение 2 |
80 |
|
Мощность, потребляемая хроматографом (без дополнительных устройств), В^А, не более: | |
|
Исполнение 1: при выходе на рабочий режим |
450 |
|
Исполнение 2: при выходе на рабочий режим |
2200 |
|
Исполнение 1: после выхода на рабочий режим |
80 |
|
Исполнение 2: после выхода на рабочий режим |
1000 |
|
Время выхода на режим, час, не более |
1,5 |
|
Ethernet (Modbus ТСР), RS-485 (Modbus RTU), Аналоговый выход от 0 до 20 mA Аналоговый выход от 4 до 20 mA | |
|
Передача данных |
Аналоговый выход от 0 до 5 В Аналоговый выход от 0 до 10 В Аналоговый выход от - 5 до + 5 В Аналоговый выход от - 10 до + 10 В Дискретные выходы (сухой контакт) |
|
Маркировка взрывозащиты: | |
|
-Исполнение 1 |
1Ex d ib [ib IIC] IIB T4 Gb X |
|
-Исполнение 2 |
1Ex d e px ib IIC T2 Gb X |
|
Подгруппа электрооборудования по ГОСТ 31610.02014 (IEC 60079-0:2011) |
IIC |
|
Температурный класс: | |
|
-Исполнение 1 |
Т4 |
|
-Исполнение 2 |
Т2 |
|
Применяемый тип взрывозащиты: | |
|
-Исполнение 1 |
d |
|
-взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2011. |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
- Исполнение2 | |
|
-оболочка под избыточным давлением по ГОСТ |
р |
|
IEC 60079-2-2013. | |
|
- повышенная защита по ГОСТ 31610.7-2012/IEC |
е |
|
60079-7:2006 | |
|
- заполнение или продувка оболочки под избыточным давлением. Ex-атмосфера изолирована от источника возгорания по ГОСТ IEC 60079-2-2013 |
px |
|
Степень защиты от воздействия окружающей среды хроматографа по ГОСТ 14254-2015 (IEC 60529:2013) |
IP65 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +4 до +50 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую панель корпуса хроматографа в виде наклейки.
Комплектность средства измерений
Таблица 5 - Комплектность хроматографов
|
Наименование |
Обозначение |
Количество, шт. |
|
Хроматограф газовый промышленный «Хро-мос ПГХ-1000.1» Исполнение 1 Исполнение2 |
1 | |
|
Паспорт |
ХАС 2.320.006 ПС |
1 |
|
Руководство по эксплуатации |
ХАС 2.320.006 РЭ |
1 |
|
Методика поверки |
ХАС 2.320.006.01 МП с изменением № 1 |
1 |
|
Руководство пользователя программой «Хро-мос» |
- |
1 |
Копия сертификата соответствия требованиям по взрывозащите хроматографа
Продолжение таблицы 5
|
Копия свидетельства об утверждении типа средства измерения |
1 | |
|
Комплект ЗИП |
- |
1 |
осуществляется по документу ХАС 2.320.006.01 МП с изменением № 1«Хроматограф газовый промышленный «Хромос ПГХ-1000.1» Методика поверки» утвержденному ФБУ «Нижегородский ЦСМ» 02 июля 2020 г. .
Таблица 6 - Основные средства поверки
|
Наименование |
Регистрационный номер |
Метрологические характеристики |
|
СО состава газовой смеси пропан-азот |
ГСО 10651-2015 |
Объемная доля пропана от 0,1 до 0,5 % об.д. |
|
СО состава газовой смеси пропан-гелий |
ГСО 10655-2015 |
Объемная доля пропана от 0,1 до 0,5 % об.д. |
|
СО состава сероводород-азот |
ГСО 10537-2014 |
Массовая концентрация сероводорода от 9 до 13 мг/м3 |
|
СО состава сероводород-ме-тан |
ГСО 10538-2014 |
Массовая концентрация сероводорода от 4 до 20 мг/м3 |
|
СО состава водород-азот |
ГСО 10532-2014 |
Объемная доля водорода от 0,6 до 1,0 % об.д. |
|
СО состава газовой смеси азот-гелий |
ГСО 10532-2014 |
Объемная доля азота от 0,1 до 0,5 % об.д. |
|
Гептан эталонный |
ГОСТ 25828-83 |
Массовая доля основного вещества не менее 99 % |
|
СО состава газовой смеси кислород- аргон |
ГСО 10611-2015 |
Массовая доля кислорода от 0,01 до 0,02 % |
|
СО состава газовой смеси трихлорэтилен в азоте |
ГСО 10550-2014 |
Массовая концентрация трихлорэтилена от 0,1 до 34 мг/м3 |
|
Бензол х.ч. |
ГСО 7141-95 |
Массовая доля основного вещества не менее 99,4% |
|
Весы лабораторные электронные МЕ 235 S |
рег.№ 21464-07 |
Погрешность ±(0,00002-0,00024) |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма, а также на приборы:
-
- исполнение 1 на крепежный винт крышки
-
- исполнение 2 на верхнюю переднюю дверку.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным «Хромос ПГХ-1000.1»ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-006-69502896-18 с изменением 1 Хроматографы газовые промышленные «Хромос ПГХ-1000.1». Технические условия
ИзготовительОбщество с ограниченной ответственностью «ХРОМОС Инжиниринг» (ООО «ХРОМОС Инжиниринг» )
ИНН 5249111131
Адрес: 606002, Нижегородская обл., г. Дзержинск, ул. Лермонтова, д. 20, стр. 83
Тел./факс: (8313) 249-200, 249-300, 348-255 E-mail: mail@has.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1
Тел./факс (831) 428-78-78
E-mail: mail@nncsmTu
Регистрационный номер в реестре аккредитованных лиц в области обеспечения единства измерений № 30011-13.
