№263 от 08.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31171
О переоформлении свидетельства об утверждении типа средства измерений № 58384 "Осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV со сменными модулями 701250, 701251, 701255,701260,701261, 701262, 701265, 701267, 701275, 701280, 701281,720210, 720220, 720221, 720230, 720240, 720241" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ8 февраля 2018 г. № 263
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 58384 «Осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV со сменными модулями 701250, 701251, 701255,701260,701261,701262,701265, 701267, 701275,701280, 701281,720210, 720220,720221,720230,720240,720241» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Иокогава Электрик СНГ» б/д № YRU-L017 и № YRU-L018 приказываю:
-
1. Внести изменения в описание типа на осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV со сменными модулями 701250, 701251, 701255,701260,701261, 701262, 701265, 701267, 701275, 701280, 701281,720210, 720220, 720221, 720230, 720240, 720241, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60322-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 58384
«Осциллографы-регистраторы DL850, DL850V, DL85OE, DL850EV со
сменными модулями 701250, 701251, 701255,701260,701261, 701262, 701265, 701267, 701275, 701280, 701281,720210, 720220, 720221, 720230, 720240, 720241», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 603 22-15, в связи с переименованием предприятия-изготовителя с «Yokogawa Meters & Instruments Corporation», Япония на «Yokogawa Test & Measurement Corporation», Япония.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «08» февраля 2018 г. №263
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV со сменными модулями 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241
Назначение средства измеренийОсциллографы-регистраторы DL850, DL850V, DL850E, DL850EV (далее осциллографы) в зависимости от используемых модулей предназначены для исследования формы и измерения временных зависимостей напряжения постоянного и переменного тока (701250, 701251, 701255, 701260, 701267, 720210, 720220, 701261, 701262, 701265, 720221, 701275), частоты (701280, 701281), логических сигналов (720230), мониторинга шин CAN (720240) или CAN и LIN (720241), а также измерения температуры по сигналам термопар (701261, 701262, 701265, 720221).
Описание средства измеренийПринцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала на экране прибора.
В слоты правой боковой панели осциллографа может быть одновременно установлено от одного до восьми различных модулей. На передней панели расположен цветной жидкокристаллический дисплей для отображения сигнала и результатов измерений и органы управления, обеспечивающие выбор режима работы и установку параметров.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и измерение амплитудно-временных параметров сигналов по 16 независимым каналам, при подключении N модулей 720230 по (16-2-N) независимым каналам + 16 N логических сигналов, а при подключении модулей 720220 и 720221 количество входных каналов может быть увеличено до 128. Модули 720240 и 720241 не могут быть установлены в осциллограф модели DL850.
Осциллографы обеспечивают измерение температуры по сигналам термопар в соответствии с ГОСТ Р 8.585-2001 при подключении модулей 701261, 701262, 701265, 720221.
В осциллографах обеспечивается сохранение изображений и данных для последующего просмотра, распечатки или загрузки в персональный компьютер или принтер, а также дистанционное управление прибором через порты. В осциллографы может быть установлена опция термопринтера, обеспечивающего возможность распечатки изображения экрана прибора.
Возможна установка следующих опций:
/В5: встроенный принтер;
/DC (только для DL850V, DL850EV): питание от источника постоянного тока;
/М1: расширенная память 109 точек на экран;
/М2: расширенная память 2-109 точек на экран;
/HD0: возможность подключения внешнего жёсткого диска;
/HD1: встроенный жёсткий диск 500 Гб;
/С1: интерфейс GP-IB;
/С20: интерфейс GP-IB, а также IRIG (Inter Range Instrumentation Group) интерфейс;
/СЗО (только для DL850E, DL850EV): интерфейс GPS;
/G2 (только для DL850E, DL850EV): математические вычисления пользователя;
/G3 (только для DL850E, DL850EV): математические вычисления в реальном времени;
/G5 (только для DL850E, DL850EV): математические вычисления параметров электроэнергии;
/Р4: питание 4х пробников.

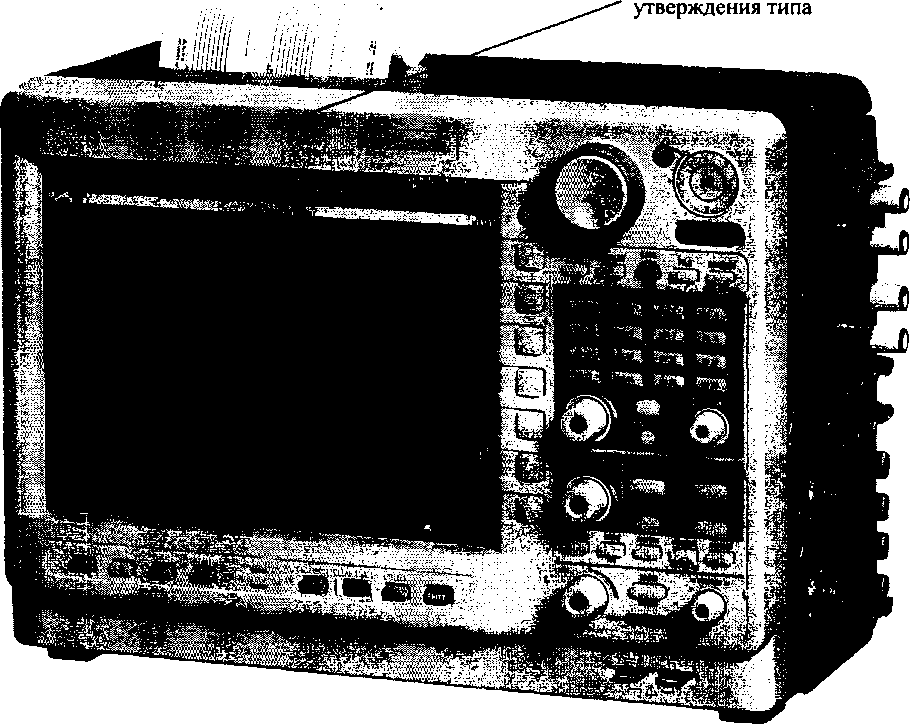

Общий вид и место нанесения знака утверждения типа на осциллограф показан на рисунке 1.
Место нанесения знака
Рисунок 1 - Общий вид и место нанесения знака утверждения типа на осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV
Пломбирование осциллографов не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) «DL850» встроенное, выполняет следующие функции:
-
- управление осциллографом-регистратором;
-
- передачу, печать, сохранение и чтение сохранённых ранее осциллограмм;
-
- математическую обработку полученных осциллограмм;
-
- подключение периферийных устройств и внешнего персонального компьютера.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DL850, DL850V |
DL850E, DL850EV |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
не ниже 3.01 |
ПО «DL850» уровень защиты ПО «DL850» от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2
|
Количество устанавливаемых модулей |
от 1 до 8 |
|
Диапазон установки коэффициентов развёртки:
|
1 мкс/дел - 3 суток/дел 1 мкс/дел - 20 суток/дел |
|
Пределы допускаемой относительной погрешности коэффициентов развёртки, % |
±0,005 |
|
Диапазон частот внешней синхронизации, МГц |
0-9,5 |
|
Минимальная длительность импульса внешней синхронизации, нс |
50 |
|
Частота сигнала компенсации пробников на выходе СОМР, Гц |
1000±5 |
|
Амплитуда сигнала компенсации пробников на выходе СОМР, В |
1,00±0,05 |
|
Напряжение питания пробников (опция /Р4), В |
12,0±0,5 минус (12,0±0,5) |
|
Значения сопротивления входа интерфейса IRIG (опция /С20), Ом |
50±5 50001500 |
|
Размер экрана дисплея, мм, не менее |
210,4x157,8 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Габаритные размеры (длина*ширина*высота), мм, не более |
355*180x259 |
|
Масса, кг, не более |
6,5 |
|
Потребляемая мощность, В А, не более |
200 |
Таблица 3 - Характеристики высокоскоростного 12-разрядного модуля с изолированными входами 701250
|
Количество входных каналов |
2 |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,005 - 20 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,5Ю’2-10-Коткл) |
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
0-3 |
|
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
|
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
250 600 |
Таблица 4 - Характеристики высокоскоростного 16-разрядного модуля с изолированными входами 701251
|
Количество входных каналов |
2 |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,001 -20 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В:
|
±(0,5 • 10'2,10’Коткл) ±(0,3-10‘2-10-Коткл) ±(0,25-10'2 -10* Коткл) |
|
Полоса пропускания (по уровню минус 3 дБ), кГц:
|
0-200 0-300 |
|
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
1 |
|
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
140 600 |
Таблица 5 - Характеристики высокоскоростного 12-разрядного модуля с неизолированными входами 701255
|
Количество входных каналов |
2 |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,005 - 20 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,5 10’2-10-Коткл) |
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
0-3 |
|
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
|
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
250 600 |
Таблица 6 - Характеристики высоковольтных 16-разрядных модулей с изолированными входами и возможностью измерения СКЗ значения напряжения 701260 и 701267
|
Количество входных каналов |
2 |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход закрытый вход среднеквадратического значения (СКЗ) открытый вход СКЗ |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,02 - 200 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока для режима измерения формы сигнала, В |
±(0,25-10'2-10-Коткл) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока для режима измерения СКЗ напряжения, В |
±(10'2-10-Коткл) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения гармонического сигнала в диапазоне частот 0,04 -1 кГц для режима измерения СКЗ напряжения, В |
±(1,510-210Коткл) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения сигнала с пик-фактором не более 2 в диапазоне частот 0,04 -1 кГц для режима измерения СКЗ напряжения, В |
±(210'2-10Коткл) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения сигнала с пик-фактором не более 3 в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В |
±(310-210Коткл) |
|
Полоса пропускания (по уровню минус 3 дБ), кГц:
|
0-40 0; 0,04-10 |
|
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
1 |
|
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
850 1000 |
Таблица 7 - Характеристики универсальных модулей измерения напряжения 701261 и 701262 (модификация с фильтром паразитных сигналов)
|
Количество входных каналов |
2 |
|
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,005 - 20 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,2510'210-Коткл) |
|
Полоса пропускания (по уровню минус 3 дБ), кГц |
0-40 |
|
Нижний предел полосы пропускания при закрытом входе, Гц |
0,5 |
|
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
150 |
Таблица 8 - Характеристики модуля высокоточного измерения напряжения с изолированными входами 701265
|
Количество входных каналов |
2 |
|
Режимы связи входного усилителя |
открытый вход закороченный вход |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,0001 - 10 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,1210-210Коткл + + 210-6) |
|
Полоса пропускания (по уровню минус 3 дБ), Гц |
0-100 |
|
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
0,5 |
|
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Таблица 9 - Характеристики модуля с фильтром паразитных сигналов 701275
|
Количество входных каналов |
2 |
|
Режимы связи входного усилителя |
открытый вход закрытый вход закороченный вход |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,005 - 20 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±0,25-10’2’10'Коткл |
|
Полоса пропускания (по уровню минус 3 дБ), кГц |
0-40 |
|
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Таблица 10 - Характеристики модуля измерения частоты 701280
|
Количество входных каналов |
2 |
|
Режимы связи входного усилителя |
открытый вход закрытый вход |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Диапазон входного напряжения, В |
±(1 - 50) |
|
Диапазон измерения частоты f при чувствительности Гч от 0,1 до 5,0-104 Гц/дел, Гц |
0,01 -2,0-105 |
|
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
iS-lO^lOfq + Af, где Af - составляющая погрешности в зависимости от частоты |
|
Диапазон измерения скорости вращения при чувствительности О от 0,1 до 104 мин'*/дел, мин'1 |
0,01 - ю5 |
|
Пределы допускаемой абсолютной погрешности измерения скорости вращения, мин'1 |
iSlO^lOn + Af |
|
Диапазон измерения скорости вращения при чувствительности со от 0,01 до 200 с‘*/дел, с'1 |
0,001 -2000 |
|
Пределы допускаемой абсолютной погрешности измерения скорости вращения, с-1 |
±51(T’10<o + Af |
Продолжение таблицы 10
|
Составляющая погрешности измерения частоты и скорости вращения, в зависимости от частоты входного сигнала, Af, Гц:
|
±5104-f+ 10’3 ±10’3f ±310’3-f ±5-10’3-f |
|
Диапазон измерения периода следования импульсов при чувствительности Т от 10'5 до 5 с/дел, с |
sio^-so |
|
Пределы допускаемой абсолютной погрешности измерения периода следования импульсов, с |
±5-10’410T +AT, где AT - составляющая погрешности в зависимости от периода |
|
Диапазон измерения длительности импульсов при чувствительности т от 10'5 до 5 с/дел, с |
МО*-50 |
|
Пределы допускаемой абсолютной погрешности измерения длительности импульсов, с |
±5-10*-10-т +АТ |
|
Составляющая погрешности измерения периода следования и длительности импульса, в зависимости от периода входного сигнала, АТ, с:
|
±510'3Т+ 10’7 ±зю-3т ±110-3Т ±510*Т |
|
Диапазон измерения коэффициента заполнения импульсов при чувствительности от 1 до 20 %/дел, % |
0-100 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения импульсов, %:
|
±0,1 ±0,2 ±1 ±2 ±4 |
|
Диапазоны измерения частоты источника питания при чувствительности от 0,1 до 2,0 Гц/дел, Гц |
50±20 60±20 400±20 |
|
Пределы допускаемой абсолютной погрешности измерения частоты источника питания, Гц:
|
±0,03 ±0,3 |
|
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
42 420 |
Таблица 11 - Характеристики модуля измерения частоты 701281
|
Количество входных каналов |
2 |
|
Режимы связи входного усилителя |
открытый вход закрытый вход |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Диапазон входного напряжения, В |
±(1 - 50) |
|
Диапазон измерения частоты f при чувствительности fq от 0,1 до 105 Гц/дел, Гц |
0,01 -5,0105 |
|
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±5-10-*'10-f4 + Af, гдеAf - составляющая погрешности в зависимости от частоты |
|
Диапазон измерения скорости вращения при чувствительности Q от 0,1 до 104 мин 1/дел, мин'1 |
0,01 - ю5 |
|
Пределы допускаемой абсолютной погрешности измерения скорости вращения, мин'1 |
±51(TM0n + Af |
|
Диапазон измерения скорости вращения при чувствительности со от 0,01 до 200 с'1/дел, с'1 |
0,001 - 2000 |
|
Пределы допускаемой абсолютной погрешности измерения скорости вращения, с'1 |
±51O-*lOco + Af |
|
Составляющая погрешности измерения частоты и скорости вращения, в зависимости от частоты входного сигнала, Af, Гц:
|
±5-10’4-f+ IO'3 is-io^-f ±10’3f ±210’3-f ±510-’-f |
|
Диапазон измерения периода следования импульсов при чувствительности Т от 10'5 до 5 с/дел, с |
2-ю-6-so |
|
Пределы допускаемой абсолютной погрешности измерения периода следования импульсов, с |
±510-*10T + ДТ, где AT - составляющая погрешности в зависимости от периода |
|
Диапазон измерения длительности импульсов при чувствительности т от 10'5 до 5 с/дел, с |
2-Ю-6-50 |
|
Пределы допускаемой абсолютной погрешности измерения длительности импульсов, с |
Аб-Ю^Ют + ДТ |
|
Составляющая погрешности измерения периода следования и длительности импульса, в зависимости от периода входного сигнала, АТ, с:
|
±5-10'3-Т + IO’7 ±210’3Т + 10‘7 ±1-10'3-Т+ 10’7 |
|
- в диапазоне свыше 5*1 О*4 до 50 с |
±5-104-Т |
|
Диапазон измерения коэффициента заполнения импульсов при чувствительности от 1 до 20 %/дел, % |
0- 100 |
Продолжение таблицы 11
|
Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения импульсов, %: - в диапазоне частот от 0,01 до 5-104 Гц |
±0,1 |
|
- в диапазоне частот свыше 50 до 100 кГц |
±0,2 |
|
- в диапазоне частот свыше 100 до 200 кГц |
±0,5 |
|
- в диапазоне частот свыше 200 до 500 кГц |
±1 |
|
Диапазоны измерения частоты источника питания при чувствительности от 0,1 до 2 Гц/дел, Гц |
50±20 60±20 400±20 |
|
Пределы допускаемой абсолютной погрешности измерения частоты источника питания, Гц: - для диапазонов 50±20 и 60±20 Гц |
±0,03 |
|
- для диапазона 400±20 Гц |
±0,3 |
|
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В: | |
|
- пиковое значение для непосредственного входа |
42 |
|
- пиковое значение по входу пробников 10:1 |
420 |
Таблица 12 - Характеристики высокоскоростного 12-разрядного модуля с изолированными входами 720210 (максимум 4 модуля одновременно могут быть установлены в осциллограф)
|
Количество входных каналов |
2 |
|
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
|
Диапазон установки коэффициентов развёртки: -дляОЬ850, DL850V - для DL850E, DL850EV |
100 нс/дел - 3 суток/дел 100 нс/дел - 20 суток/дел |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,01-20 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,5-10'2-10-Коткл) |
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
0-20 |
|
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
|
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
200 1000 |
Таблица 13 - Характеристики 16-канального модуля измерения напряжения 720220
|
Количество входных каналов |
16 |
|
Режимы связи входного усилителя |
открытый вход закороченный вход |
|
Входное сопротивление, МОм |
1,00±0,01 |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,2-2 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,3 • 10'2,10’Коткл) |
|
Полоса пропускания (по уровню минус 3 дБ), кГц |
0-5 |
|
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Таблица 14 - Характеристики 16-канального модуля измерения напряжения 720221 с внешним устройством коммутации 701953
|
Количество входных каналов |
16 |
|
Режимы связи входного усилителя |
открытый вход закороченный вход |
|
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,001-2 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,15-10'2-10’Коткл) |
|
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Таблица 15 - Характеристики модуля логических сигналов 720230
|
Количество входных портов |
2 |
|
Количество разрядов |
2x8 |
|
Используемые пробники |
700986, 700987, 702911, 702912 |
|
Максимальное входное напряжение, В: | |
|
- для пробника 700986 - пиковое значение |
42 |
|
- для пробника 700987 - эффективное значение |
250 |
|
- для пробников 702911, 702912 - значение напряжения постоянного тока |
±35 |
|
Время срабатывания, мкс, не более:
|
1 1000 20000 3 |
Таблица 16 - Характеристики модуля контроля шины CAN 720240 (максимум 2 модуля одновременно могут быть установлены в осциллограф)
|
Количество входных портов |
2 |
|
Сопротивление оконечной нагрузки, Ом |
120±10 |
|
Диапазон входных напряжений, В |
минус 3-10 |
Таблица 17 - Характеристики модуля контроля шин CAN и LIN 720241 (максимум 2 модуля одновременно могут быть установлены в осциллограф)
|
Количество входных портов CAN |
1 |
|
Количество входных портов LIN |
1 |
|
Сопротивление оконечной нагрузки порта CAN, Ом |
120+10 |
|
Диапазон входных напряжений порта CAN, В |
минус 3-10 |
|
Диапазон входных напряжений порта LIN, В |
минус 0,3 - 18,0 |
Таблица 18 - Характеристики модулей 701261 701262 701265 (по 2 канала) 720221(16 каналов) в части измерения температуры
|
Тип термопары |
Диапазон измерений, °C |
Пределы допускаемой основной абсолютной погрешности, °C |
|
К |
минус 200...0 0...1300 |
±(0,2 % от показ. + 1,5 °C) ±(0,1 % от показ. + 1,5 °C) |
|
Е |
минус 200...0 0...800 |
±(0,2 % от показ. + 1,5 °C) ±(0,1 % от показ. + 1,5 °C) |
|
J |
минус 200 ...0 0...1100 |
±(0,2 % от показ. + 1,5 °C) ±(0,1 % от показ. + 1,5 °C) |
|
Т |
минус 200...0 0...400 |
±(0,2 % от показ. + 1,5 °C) ±(0,1 % от показ. + 1,5 °C) |
|
N |
0...1300 |
±(0,1 % от показ. + 1,5 °C) |
|
R |
0...200 200... 800 800... 1700 |
±8 °C ±5 °C ±(0,1 % от показ. + 3 °C) |
|
S |
0...200 200... 800 800... 1700 |
±8 °C ±5 °C ±(0,1 % от показ. + 3 °C) |
|
В |
400... 700 700...1800 |
±8 °C; ±(0,1 % от показ. + 2 °C) |
|
Основная абсолютная погрешность компенсации температуры холодного спая термопары: ±1,0 °C для термопар типа К, Е, J, Т, N ±1,5 °C для термопар типа R, S, В | ||
Метрологические характеристики осциллографов-регистраторов и сменных модулей нормированы при нормальных условиях эксплуатации:
|
- температура окружающей среды, °C |
23+5 |
|
- относительная влажность, % |
20-80 |
|
- напряжение переменного тока, В |
218-242 |
|
- частота напряжения питания, Гц |
50,0+0,5 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °C |
5-40 |
|
- относительная влажность, % |
20-85 |
|
- напряжение переменного тока, В |
90 - 264 |
|
- частота напряжения питания, Гц |
48-63 |
наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом, а также на осциллограф-регистратор методом наклейки.
Комплектность средства измеренийТаблица 19
|
Наименование |
Обозначение |
Количество |
|
Осциллограф-регистратор |
DL850 (DL850V, DL850E, DL850EV) |
1 шт. |
|
Кабель питания |
A1009WD |
1 шт. |
|
Крышка защиты передней панели |
В8074ЕА |
1 шт. |
|
Сумка для переноски |
B8059GG |
1 шт. |
|
Заглушка слота |
B8073CY |
8 шт. |
|
Компакт-диск с документацией |
В8074ХТ |
1 шт. |
|
Руководство по эксплуатации |
IM DL850-03RU или IM DL850E-03RU |
1 экз. |
|
Методика поверки |
433-111-2015 МП |
1 экз. |
|
Примечание - количество поставляемых сменных модулей и дополнительных опций определяется заказом. | ||
осуществляется по документу 433-111-2015 МП «Осциллографы-регистрато-ры DL850, DL850V, DL850E, DL850EV со сменными модулями 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 06.02.2015 г.
Основные средства поверки:
-
- калибратор осциллографов 9500В, регистрационный номер в Федеральном информационном фонде (далее по тексту - per. №) № 30374-13;
-
- калибратор универсальный 9100 (per. № 25985-03);
-
- генератор сигналов произвольной формы 3325ОА (per. № 26209-03);
-
- калибратор универсальный Fluke 5520А (per. № 51160-12);
-
- термометр цифровой ТЦ-1200 (per. № 45039-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к осциллографам-регистраторам DL850, DL850V, DL850E, DL850EVГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерения времени и частоты
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ 8.558-09 ГСИ Государственная поверочная схема для средств измерений температуры Техническая документация фирмы-изготовителя
ИзготовительYokogawa Test & Measurement Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Телефон:+81-42-534-1413
Web-сайт: http://tmi.yokogawa.com
ЗаявительОбщество с ограниченной ответственностью «Приборы для научных центров и производства» (ООО «ПРИНЦИП»)
Адрес: 105064, г. Москва, ул. Земляной вал, д. 29, стр. 9
Телефон:+7 495 777-55-88
Факс: +7 495 745-70-25
E-mail: printsp@printsp.ru
Испытательный центрГЦИ СИ ФБУ «Тест-С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: +7 812 244-62-28, 244-12-75
Факс: +7 812 244-10-04
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.
